Сенсорные выключатели света: установка, параметры и преимущества

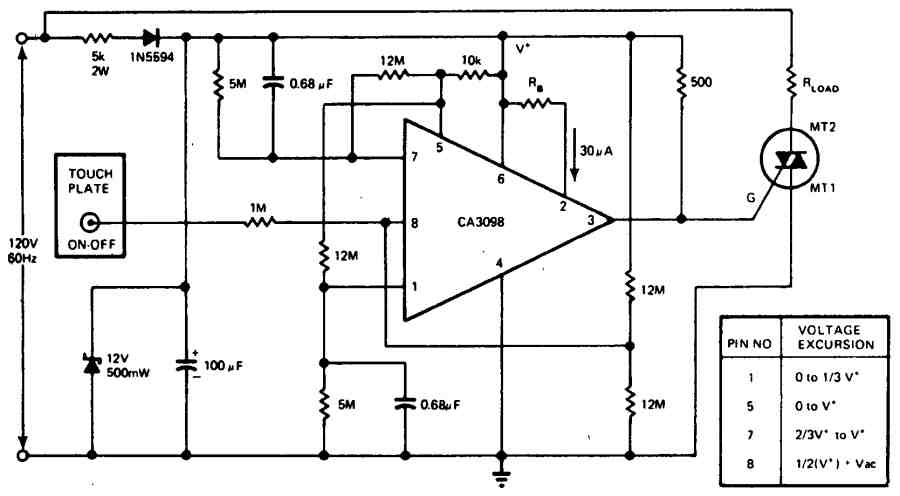

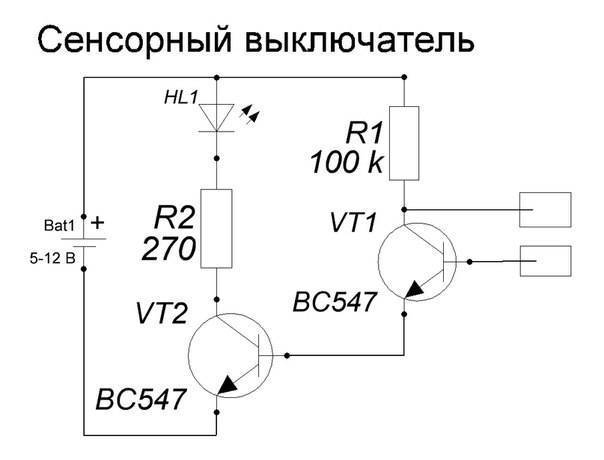

СХЕМА СЕНСОРНОГО ВЫКЛЮЧАТЕЛЯ

   Сенсорный выключатель очень интересное устройство. Оно предназначено для автоматического включения и выключения различных приборов касанием пальца. В современной технике они нашли широкое применение. Данное устройство может служить в качеств выключателя света, если применить реле для управления большой нагрузкой.

   Реле подойдет буквально любое, с напряжением срабатывания от 6 до 12 вольт. Напряжение питания устройства от 6 до 14 вольт, потребление в холостом режиме почти нулевое. Сенсором служит специально прорезанный кусок фольгированного текстолита. Оба транзистора можно заменить на КТ315 или аналогичные. Диод из серии импульсных с напряжением от 100 вольт, можно также применить диод Шоттки. Резистор с сопротивлением 30 ом с мощностью 0,5 ватт.

   Устройство по принципу работы усилитель сигнала. при касании сенсора за счет сопротивления тело человека первый транзистор открывается, в результате чего, поступает напряжение на базу второго транзистора. С открыванием перехода второго транзистора, напряжение активирует реле, который в свою очередь замыкает цепь. К контактам реле последовательным образом подключена лампа накаливания на 220 вольт (мощность зависит от реле), контакты реле служат выключателем, одна из этих контактов подключается напрямую в сеть 220 вольт, к другому контакту подключена нагрузка, в нашем случае лампа на 220 вольт, второй контакт лампы подключают в сеть.

   Выключатель предназначен для сенсорного управления любой нагрузкой, независимо от мощности. Для питания маломощных нагрузок с низковольтным питанием, реле можно исключить, но тогда второй транзистор нужно заменить на более мощный, например из серии низкочастотных, типа КТ819.

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
3. Подключить плату с сенсорными контактами.
4. Подключить панель с маркировкой кнопки.

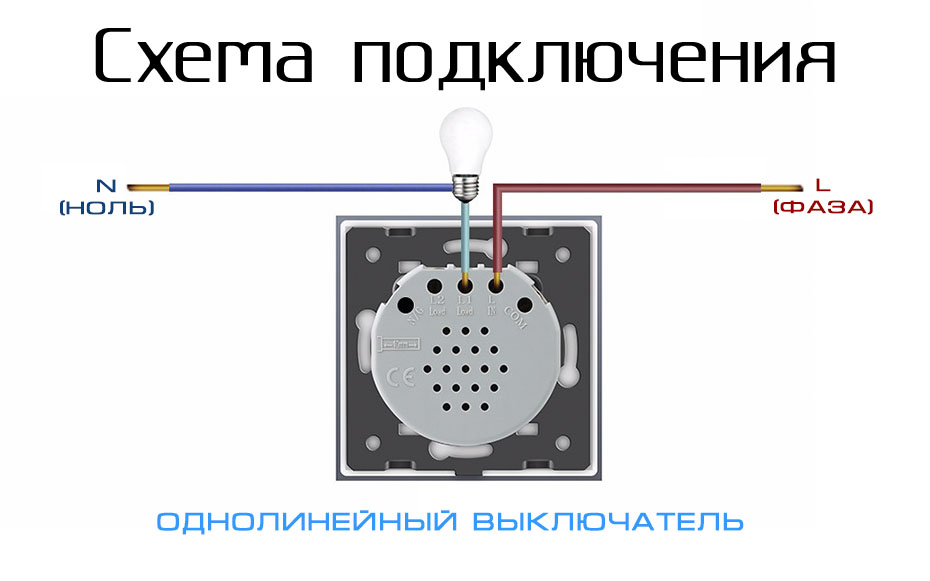

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

1. Отключение подачи электроэнергии.
2. Демонтаж предыдущего выключателя.
3. Снятие верхней панели с устанавливаемого изделия.
4. Соединение проводов по клеммам.
5. Помещение конструкции в коробку и закрепление.
6. Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

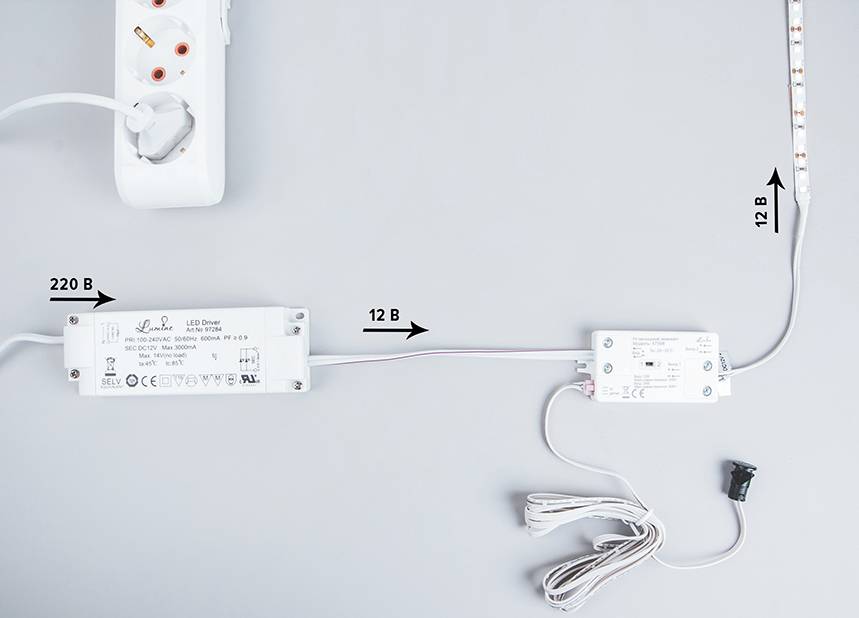

Проект подключения сенсорных отключателей со стабилизатором тока 12в

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.

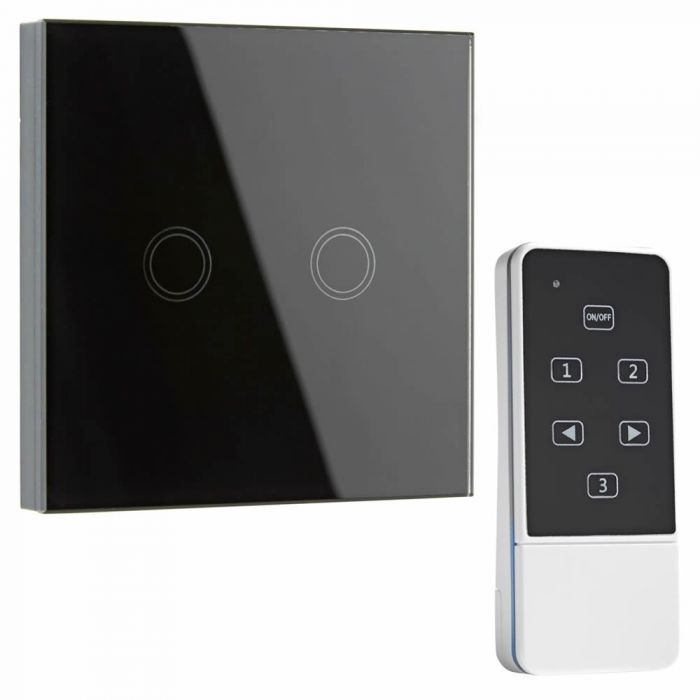

Беспроводной выключатель света с пультом ду

Беспроводной выключатель света с пультом ДУ на 1 канал YM-101 Для любителей электроники и беспроводных технологий представляем беспроводной выключатель света с пультом ДУ на 1 канал (модель YM-101). Данный беспроводной выключатель позволяет управлять освещением в помещении с помощью радиосигнала. Данный набор идеально подойдет для управления осветительными приборами (светильниками, люстрами, светодиодными панелями) и другой мелкой электроники, не требующей больших нагрузок. В данном наборе, блок управления имеет только один выход для подключения, поэтому больше одного устройства или группы устройств подключить не удастся. Данный набор состоит из двух основных частей – блока управления (приемного блока) и пульта дистанционного управления (ДУ). Комплектующие имеют уникальный код и используют собственную (уникальную) радиочастоту для работы, поэтому похожие пульты или блоки управления не будут срабатывать при нахождении в одном помещении. Блок управления имеет прямоугольную форму и выполнен из пластика. На передней стороне корпуса нарисована схема для подключения питания и устройств. На правой боковой стороне находятся провода для подключения питания к блоку и провода для подключения к осветительным приборам. Пульт дистанционного управления имеет вытянутую прямоугольную форму и пластиковый корпус. На передней стороне расположены 4 копки управления функциями пульта (A, B, ON/OFF, SLEEP), каждая из которых имеет свой функционал. С обратной стороны пульта находится место для установки элементов питания. За питание отвечает одна батарейка 12 В / 23A. Передача данных от пульта ДУ до блока управления происходит беспроводным путем, по радиоканалу. Дальность передачи сигнала составляет около 30 метров, при этом наличие преград не сильно влияет на конечную дальность работы.

Принцип работы системы простой, блок управления подключается к питанию, к блоку управления подключаются осветительные устройства, после чего при помощи пульта ДУ можно управлять питанием этих приборов. Данный набор, подойдет для любителей радиоэлектроники и желающих рационально использовать электронику. Чаще всего подобные системы дистанционного управления используются для осветительных приборов или для групп осветительных приборов. Таким образом, если Вы нуждаетесь в системе дистанционного управления освещением, тогда данный беспроводной выключатель света с пультом ДУ на 1 канал (модель YM-101) станет для Вас отличным решением.

Возможность дистанционного включения / выключения одного прибора (группы приборов) при помощи пультаИдеально подходит для дистанционного управления мелкими электрическими приборами, лампы, группы лампБеспроводная передача сигналов с пульта дистанционного управления (ДУ)Наличие стен практически не влияет на дальность работы пульта ДУБыстрая и легкая установка, не требующая глубоких познаний в электроникеПонятная схема подключения изображена на корпусе прибораУникальный код и радиочастота для каждой отдельной пары (блок пульт ДУ)

Как устроен прибор

Выключатель имеет 4 основных компонента:

1. Корпус.
2. Электронная плата.
3. Защитная панель.
4. Сенсорный датчик.

Составляющие могут немного отличаться. Все зависит от выбранной модели, функциональности, производителя и стоимости.

Преимущества сенсоров для выключателя света

Плюсы устройств:

1. Безопасность. Не подвергаются воздействиям влаги и повреждений. Функционируют при подаче команды влажными руками. Дети не трогают.
2. Универсальность. Адаптированы под множество электронных устройств.
3. Простая установка, ее можно произвести на место предыдущего отключателя.
4. Надежность и долговечность. Срок службы выше, чем у стандартного выключателя.
5. При работе не создают шум.
6. Экономится электроэнергия.
7. Заполняет мало места.
8. Можно управлять дистанционно.
9. Выглядят ново.

Минус отключателя – высокая стоимость. Цена одного прибора стартует от 900 рублей. Можно сделать датчик самому и сэкономить, не только финансово но и эстетически.

Правила эксплуатации

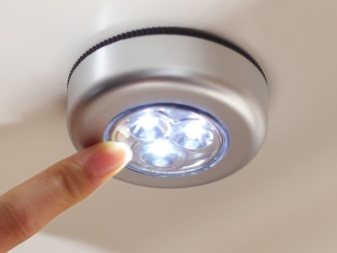

Сенсорные светильники имеют высокую частоту. Они способны отслеживать ситуацию и реагировать на движение в радиусе до восьми метров. Вы можете самостоятельно изменять зону захвата в настройках в зависимости от ваших потребностей. Также дополнительно можно задавать необходимое время включения осветительного прибора. При настройке величины яркости происходит автоматическое включение осветительного прибора при наступлении сумерек.

Сенсорные светодиодные светильники бывают двух видов:

• потолочные;
• настенные.

После того, как осветительный прибор будет прикреплен к стене или потолку, к нему необходимо подключить два провода:

• нулевой;
• фазовый.

После такого монтажа вам больше не нужно беспокоиться о включении или выключении света, теперь это забота сенсорной техники. Если вы хотите подключить к системе еще какие-либо приборы, тогда необходимо подсоединить их к дополнительной клемме.

Плюсы и минусы

Единственная функция, заложенная в работу первых диммеров, состояла в механической регулировке степени яркости светового прибора.

Современные регуляторы пошли гораздо дальше и способны дать пользователю следующие преимущества:

• Автоматический способ включения и отключения осветительных приборов.
• Возможность дистанционного управления посредством радиоканала, шумового эффекта, голосовой команды.
• Сохранность ламп, которые зачастую сгорают из-за резкого броска тока. Современные диммеры позволяют этого избежать.
• Имитация присутствия человека в доме. Такая функция позволяет отпугнуть воров от покушения на ценности дома при отсутствии хозяев. Специально запрограммированное устройство способно по очереди включать осветительные приборы в разных частях дома, создавая иллюзию нахождения людей внутри жилища.

Как и всякая другая техническая новинка диммер не может похвастаться стопроцентной универсальностью, имея некоторые существенные недостатки:

• устройство способно вызывать помехи электромагнитного характера;
• не может обеспечить работу люминесцентных ламп и приборов освещения, включающихся благодаря пусковой регулирующей аппаратуры;
• устройство не дает высокий КПД при подключении ламп накаливания.

Особенности конструкции

Сенсорные выключатели обладают предельно простым принципом работы. Более того, сделать их можно самостоятельно в домашних условиях. Для включения света достаточно просто провести пальцем по специальной чувствительной панели. Такие модели обычно используются для управления светом и прочими приборами с малой мощностью.

Устройство очень чувствительное и реагирует даже на очень слабое прикосновение. Основу его составляют три элемента:

1. Блок управления. Это устройство обрабатывает входящий сигнал и, передавая его дальше, запускает другие необходимые элементы.
2. Коммутационное устройство. Контролирует нагрузку от электричества, изменяя подающееся на устройство напряжение.
3. Панель с сенсором. На ней установлен чувствительный датчик, который подаёт первичный сигнал в блок управления. В новых версиях сенсорных выключателей для их активации достаточно провести рукой на расстоянии в 2−3 сантиметра от панели.

Стандартные виды конструкций способны включать, отключать и регулировать яркость света, управлять отопительными системами, оповещать о резких изменениях напряжения или температуры, а улучшенный датчик движения облегчает использование.

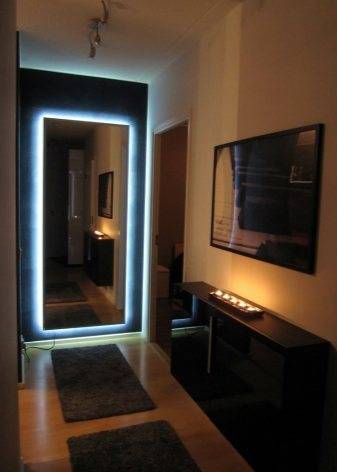

Модели с диммером и для светодиодной ленты

В продаже представлен большой выбор моделей сенсорных выключателей, в конструкции которых предусмотрен диммер. Это позволяет плавно менять интенсивность освещения в комнате. Регулировку можно выполнять также при помощи пульта управления. Это позволит настроить яркость основного освещения или светодиодной ленты.

Схема сенсорного выключателя на 12 В позволяет легко подключить и управлять освещением, которое создает светодиодная лента. Такие приборы называют «диммер». Они также подходят для любых осветительных приборов, которые работают от 12 В. Это компактный и функциональный прибор. Он может применяться с целью создания освещения дополнительного или основного в таких случаях:

• Создание освещения в подъезде, на лестничных пролетах.
• Оборудование системы «Умный дом».
• Создание эффектного дизайна интерьера, зонирования в помещении.

Подобные приборы в большинстве случаев не рассчитаны на работу от сети 220 В. Поэтому такие сенсорные выключатели не подходят для обычной люстры или бра. Нужно учитывать это в ходе покупки.

Сенсорный выключатель света. Схема и подробное описание

В линейке большинства сенсорных радиоэлектронных устройств, в том числе и сенсорный выключатель света, особое положение имеют узлы, использующие бестрансформаторное питание прямо от осветительной электросети в 220 В.

Подобные  конструкции имеют в своем составе минимум радиодеталей, легки в изготовлении и им не нужно внешнего источника питания. Поэтому они достаточно эффективны, значительно чувствительнее и надежны в эксплуатации.

Сенсорные устройства, хотя и не имеют гальванической развязки с электросетью и порой, это пугает радиолюбителей кажущейся опасностью поражения током от сенсора, совершенно безопасны и не могут нанести вред здоровью человека.

Единственное на что следует обратить внимание, так это на то, что монтаж и настройку сенсорного выключателя следует выполнять при полностью обесточенном устройстве, а во включенном состоянии допускается касание только сенсорной пластины. Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере

Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет

Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет

Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет.

Продолжительность нахождения триггера в любом из двух устойчивых состояний ничем не ограничена, до тех пор, пока на устройство подано напряжение питания.

Описание работы выключателя света

Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на  транзисторе VT2. Управляющий вывод тиристора VS1  подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.

Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.

Резистор  R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1  изменяется на противоположный.

В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1  на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.

Детали сенсорного выключателя

Все резисторы типа МЛТ или С2-33. Транзистор VT1 — КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на  Д814А, КС 175А, Д808. Оксидный конденсатор С1 —  К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В.  Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б — КТ815Г, КТ940Б — КТ940Г, КТ630А — КТ630В.

Сенсорный выключатель собирают на печатной плате и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).

Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. Сенсор можно изготовить из любого металла диаметром не менее 3 см.

Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.

Ремонт сенсорного выключателя

Прибор действует благодаря замыканию и размыканию контактов электрической цепи. Выключатель может выйти из строя по причине:

• Износа группы контактов.
• Разрушения корпуса.
• Разрушения клеммы и места фиксации проводов.
• Расплавления всего прибора.

Перед тем как устранять неисправности, нужно прекратить подачу электричества, выключив рубильник на вводном щитке. Это обезопасит от поражения электрическим током. Перед ремонтом выключателя нужно установить в светильнике одну лампочку, чтобы проверять работоспособность схемы.

На клавишах и декоративных рамках выключателей предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и снять его без повреждений

Процедура состоит из таких шагов:

1. Снять верхнюю панель.
2. Демонтировать декоративную накладку, если она есть.
3. Проверить с помощью индикатора, есть ли на приборе напряжение.
4. Ослабить фиксаторы внутреннего крепления.
5. Отсоединить провода от корпуса выключателя.
6. Надеть предохранители на оголенные провода или сделать изоляцию с применением специальной ленты.

Демонтированные элементы нужно подробно изучить, чтобы выявить деформации, следы плохих контактов и другие причины неисправности.

Чаще всего прибор выходит из строя из-за подгорания контактов. Их достаточно просто зачистить с применением небольшого отрезка наждачной бумаги. Также нужно проверить работоспособность фиксирующего винта, так как довольно часто поломка происходит из-за неплохого зажима проводов. Если нарушена целостность панели, это говорит об окончательной поломке выключателя и необходимости его замены.

Сенсорный выключатель света срабатывает сам

Подключение сенсорного выключателя света

Часто случается так, что сенсорные выключатели срабатывают без нажатия. В этом случае нужно тщательно осмотреть прибор. Возможно, причина в замыкании контактов.

Если повреждена сама сенсорная панель, нужно обратиться за помощью к специалистам. Если они не устранят проблему, придется менять прибор на новый.

Во время работы с сенсорными выключателями нужно соблюдать ряд правил предосторожности:

• Включать устройства в сеть следует так, чтобы производилась коммутация фазы, а не нуля.
• Если сеть питания работает с использованием заземляющего провода, его нужно подключить к соответствующим контактам.
• Если в ходе установки выключателя был использован провод с множеством жил, концы нужно опрессовать и залудить. Иначе контакт будет нарушен, и соединение перегреется.

Важно, чтобы нагрузка соответствовала параметрам коммутатора

Система классификации

Сенсорные выключатели бывают разных видов, которые подбираются в зависимости от потребностей жилого дома или офиса.

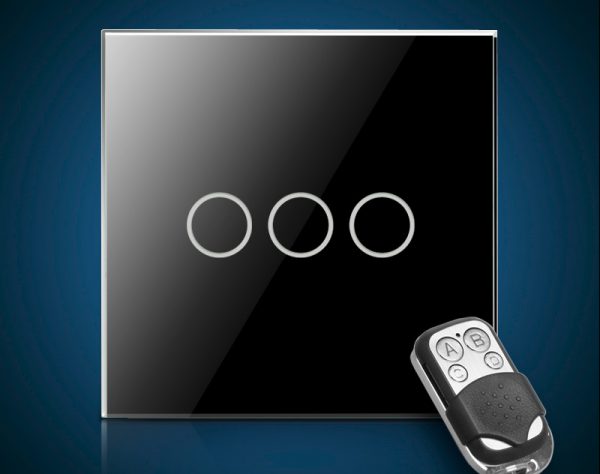

С пультом управления

Используется в таких случаях:

• выключатель находится в неудобном месте, и его нельзя оттуда перенести;
• в квартире/доме проживает человек с ограниченной подвижностью;
• выключатели расположены на высоте, куда не достанут дети;
• есть необходимость изменить яркость света, не вставая с кровати.

Для работы с конструкцией такого вида не обязательно использовать специальный пульт. Подойдет универсальный, подключаемый одновременно к двум, трем и более приборам.

С таймером

Устройство имеет массу преимуществ:

1. Бесшумная работа.
2. Простота установки.
3. Безопасность. Если цепь разорвалась или произошло замыкание, выключатель автоматически переходит в выключенное положение.
4. Привлекательный внешний вид. Корпус устройства может быть окрашен в любой цвет.
5. Два цвета для индикации работы. Красный сообщает о включении подсветки, синий — о выключении.
6. Прочность и надежность. Для изготовления изделий используется специальное стекло. Края тщательно шлифуются. Благодаря этому выключатель становится безопасным и простым в уходе.
7. Универсальность. Работает с любым типом ламп, будь то светодиодные, галогеновые или лампы накаливания.

Сенсорные выключатели с таймером отличаются большим набором функций и экономичностью.

Оптико-акустические выключатели

Реагируют на звук или движение — хлопок, произнесенное слово или какой-либо жест. Главное, чтобы все это происходило в зоне действия датчика.

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

1. На первый (C) контакт подключается общая линия.
2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие — Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

1. Смонтированный участок цепи обеспечивают напряжением.
2. Переводят клавишу первого выключателя в режим «Вкл».
3. Осветительная лампа загорается.
4. Следуют к точке размещения второго прибора.
5. Меняют текущее положение клавиши второго устройства.
6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.
