Для чего необходимо армирование лестницы
Бетон, применяемый для изготовления лестничной конструкции, обладает повышенной прочностью. Он способен сохранять структуру и целостность под воздействием усилий сжатия.
Однако бетонный массив, для усиления которого не используется стальная арматура, постепенно растрескивается под воздействием следующих факторов:
- усилий растяжения;
- изгибающих нагрузок;
- крутящих моментов.
И хотя главную нагрузку в процессе эксплуатации воспринимают ступени, наиболее подвержены влиянию растягивающих нагрузок нижняя плоскость лестничного пролета и опорная площадка лестницы. Именно поэтому для бетонной лестницы армирование необходимо. Усиление конструкции осуществляется из отдельных элементов арматуры, образующих после сборки силовой каркас лестницы.
Армирование лестничного марша-является главным этапом строительства лестницы
Арматурное усиление позволяет:
- предотвратить образование трещин;
- гарантировать безопасную эксплуатацию;
- обеспечить долговечность конструкции;
- сохранить целостность лестницы при перевозке и монтаже.

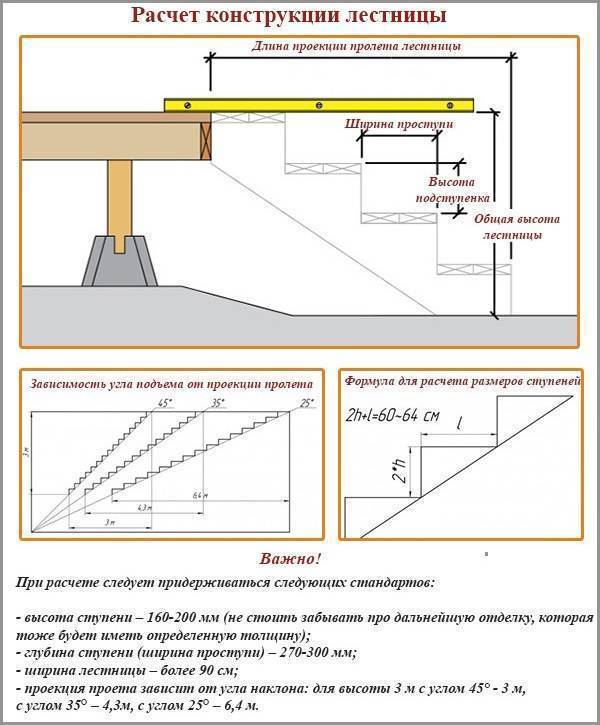

Этап #2. Расчет конструкции
Прежде, чем начинать строительство лестницы, необходимо провести предварительный расчет всех ее элементов. И разработать чертеж с указанием размеров конструкции, количества ступеней, их ширины и высоты.
Угол подъема
Первая важная характеристика – угол подъема (наклона), от которого зависит высота и длина лестницы. При одинаковой высоте, лестница с углом подъема в 25° всегда будет длиннее, чем лестница с углом в 35° или 45°. К примеру, лестница с углом 25° и высотой 3 м формирует проекцию пролета, равную 6,4 м. Лестница такой же высоты с углом 35° — проекцию пролета 4,3 м. Лестница с углом 45° — проекцию пролета 3 м.
Иными словами, чтобы построить лестницу с углом пролета 25°, необходимо затратить в 2,35 раз больше материалов, чем при постройке лестницы с углом 45° (при одинаковой высоте обеих конструкций).
Размеры ступеней
Выбрав высоту и угол наклона лестницы, необходимо разбить конструкцию на ступени. Оптимальные размеры: высота ступени – 16-20 см, ширина – 27-30 см.
Если сделать ступени выше 22 см, то по ним будет тяжело подниматься, особенно пожилым людям. Люди, привыкшие к традиционному шагу ступеней, будут спотыкаться, не донося подошву обуви до следующей ступени при подъеме. При спуске возможно падение. Слишком низкие ступеньки (ниже 15-14 см) также неудобны. По ним взрослый человек будет «семенить». Хотя для пожилых людей они более безопасны. Подходят они и для детей.
Что касается ширины ступени, то делать их меньше 25 см неразумно. Стопа будет соскальзывать при шаге на проступь. Ширина ступени больше 31-32 см заставит человека удлинять шаг, чтобы попасть на последующую ступень.
При выборе размеров ступени можно воспользоваться формулой: 2Н + L = 60-64 см. В этом случае H – высота ступени (подступенка), L – ширина ступени (проступи). К примеру, приведенные выше цифры оптимальных размеров отлично укладываются в расчеты: 2 х 16 см + 30 см = 62 см.
Ширина лестницы
Ширина лестницы обычно зависит либо от расстояния между стенами, куда ее нужно вписать, либо от наличия свободного пространства. Нежелательно выбирать ширину менее 80 см. Это слишком узкая лестница, поднимаясь (спускаясь) по которой человек будет ощущать себя, идущим по туннелю. Кроме того, по такой лестнице неудобно (или невозможно) переносить мебель. Оптимальная ширина – больше 0,9 м.
О расчетах конструкции лестницы подробно изложено в видео:
Бетонирование и облицовка
Формула расчета высоты и ширины ступеней.
Бетонирование одного лестничного марша производится за один раз. Для этого нам понадобятся наши «золотые» руки и элементы, входящие в состав бетона для лестниц: цемент ПЦ-400 – 1; вода – 0,6; песок – 2; щебень – 4; пластификатор С-3 – 0,01. Бетонный раствор необходимо замешивать в бетономешалке. При заливке бетонной смеси ее нужно тщательно утрамбовывать для того, чтобы увеличить прочность готового бетонного монолита. Для предотвращения очень быстрого высыхания открытой поверхности бетона он накрывается полиэтиленовой пленкой. Через 3-4 недели бетон при комнатной температуре наберет 80 % прочности.
После того как бетонный раствор полностью высох, можно будет перейти к облицовке лестницы. Снимаются грани опалубки, поверхности ступеней и закладные обрабатываются шлифовальной машиной для того, чтобы достигнуть идеально гладкой поверхности.
Внешний вид бетонной лестницы является делом вкуса хозяина. Но чаще всего облицовка бетонной лестницы своими руками производится панелями из дерева, декоративным камнем, керамической плиткой. Существует большое количество лестничных ограждений – они бывают сборные, сварные, комбинированные, из алюминия.
Виды бетонных лестниц
Бетонные лестницы различаются в зависимости от:
- способа их изготовления,
- конструкции пролетов,
- места устройства марша.
Способ изготовления
При строительстве могут быть использованы заводские готовые конструкции маршей либо произведена заливка в опалубку непосредственно на месте размещения. Заводские конструкции гарантируют прочность элемента строения.
Если же выбран способ самостоятельного изготовления лестничного марша на месте, следует внимательно отнестись к замешиванию раствора и соблюдению технологии заливки.
Маршевые лестницы
Это наиболее распространенный тип конструкции. К числу их достоинств можно отнести простоту в устройстве и безопасность в эксплуатации.
Переход может состоять из одного или более маршей и соединяться различными способами:
| Одномаршевые | Могут быть прямыми или угловыми с устройством забежных ступеней вначале. |
| Двухмаршевые (или более) | Могут быть соединены под различным углом, чаще в 90 или 1800 через площадку. |
Маршевые бетонные монолитные лестницы обычно, как минимум, с одной стороны опираются на стену здания, поэтому армирование таких ступеней монтируется с упором в несущую часть строения.

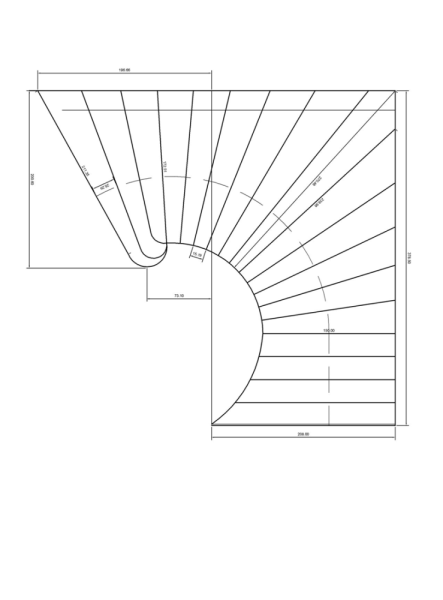

Винтовые конструкции
Монолитные железобетонные винтовые лестницы обычно устраиваются внутри дома в условиях малых площадей. При этом строительство подобной конструкции усложнено созданием фигурной опалубки.
Щиты заливки имеют в данном случае плавные закругленные формы и требуют большее количество опорных элементов. Кроме того, армирование винтовых лестниц обладает определенной спецификой, в которой необходимо учитывать степень нагрузки на проходную часть ступеней.
Место устройства

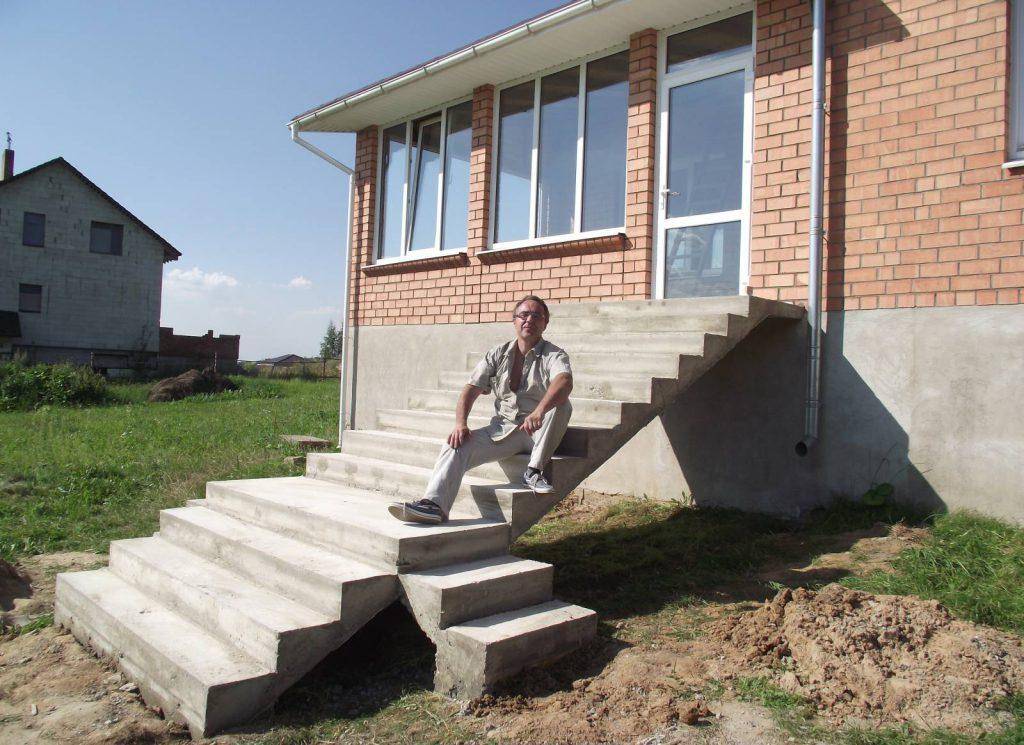

В зависимости от места установки лестницы бывают внутренними или наружными. Основным отличием в данном случае будет выбор бетонного раствора. Бетон для монолитной лестницы, устраиваемой на улице следует подбирать с присадками, которые улучшат эксплуатационные качества раствора в соответствии с климатом.
Для чего необходимо армирование лестницы
Бетон, применяемый для изготовления лестничной конструкции, обладает повышенной прочностью. Он способен сохранять структуру и целостность под воздействием усилий сжатия.
Однако бетонный массив, для усиления которого не используется стальная арматура, постепенно растрескивается под воздействием следующих факторов:
- усилий растяжения;
- изгибающих нагрузок;
- крутящих моментов.
И хотя главную нагрузку в процессе эксплуатации воспринимают ступени, наиболее подвержены влиянию растягивающих нагрузок нижняя плоскость лестничного пролета и опорная площадка лестницы. Именно поэтому для бетонной лестницы армирование необходимо. Усиление конструкции осуществляется из отдельных элементов арматуры, образующих после сборки силовой каркас лестницы.
Армирование лестничного марша-является главным этапом строительства лестницы
Арматурное усиление позволяет:
- предотвратить образование трещин;
- гарантировать безопасную эксплуатацию;
- обеспечить долговечность конструкции;
- сохранить целостность лестницы при перевозке и монтаже.
Калькулятор расчета количества бетона для заливки лестницы
Нельзя, конечно, сказать, что бетонные лестницы пользуются слишком высокой популярностью среди хозяев загородных домов. Обычно возводятся или конструкции из натуральной древесины, или комбинированные, с сочетанием металлического каркаса и деревянных деталей ступеней и ограждения. Тем не менее, случается и так, что именно монолитная бетонная лестница становится оптимальным вариантом, несмотря на довольно длительный и весьма трудоемкий процесс ее сооружения.
Калькулятор расчета количества бетона для заливки лестницы
Заливка монолитной лестницы требует создания довольно сложной опалубки и армирующей конструкции – но это тема для отдельного разговора. Кроме того, потребуется заранее заказать доставку необходимого количества бетонного раствора, или же предусмотреть возможность его изготовления прямо по месту проведения работ. Дело в том, что для достижения требуемой прочности лестничной конструкции, весь пролет обязательно должен быть залит за один прием.
В планировании этого технологического этапа поможет предлагаемый ниже калькулятор расчета количества бетона для заливки лестницы. Будут приведены и несколько комментариев по алгоритму расчета.
Пояснения по проведению расчетов
Принцип расчета несложен – необходимо определить объем создаваемой лестничной конструкции, а затем добавить к получившемуся значению 10 процентов запаса. Это, в принципе и станет искомой величиной – можно заказывать раствор (желательно марки М300). Или же завозить необходимое количество ингредиентов для его изготовления прямо по месту заливки, в соответствии с рекомендуемыми пропорциями замешивания.
Пропорции бетона известны. Значит, основная сложность все же в том, чтобы правильно найти объем заливаемой лестничной конструкции. В этом нам поможет следующая схема:
Схема для проведения расчёта объема бетонной лестничной конструкции
S – Ширина лестничного марша, которая выдерживает от его начала и до конца.
М – длина лестничного пролета.
На схеме не показаны, но в расчете задействованы размеры ступеней: из высота, ширина и общее количество.
Цены на цемент
цемент мешок
Т1 – толщина так называемой рабочей плиты лестницы. По сути, как видно, это расстояние по перпендикуляру тыльной стороны пролета до нижнего угла лестничной ступени.
Величина, кстати – не произвольная. Для пролетов различной длины установлены минимальные границы толщин рабочей плиты:
| Длина пролета бетонной лестницы, м | Минимальная толщина рабочей плиты, мм |
| 2 | 100 |
| 3 | 150 |
| 4 | 200 |
| 4,5 | 220 |
| 5 | 250 |
| 5,5 | 270 |
| 6 | 300 |
Р – длина опорной площадки. Такая площадка может быть только с одной стороны лестницы, либо с обеих сторон.
Т2 – толщина этой опорной площадки.
Если нет ясности с размерами ступеней и с общими параметрами лестницы, то поможем в этом разбираться.
Все исходные данные вносятся в соответствующие поля ввода в калькуляторе. Затем, после нажатия кнопки расчета, будет выдан результат. Он покажет требуемый объем готового бетонного раствора в кубометрах (для заказа), а также количество ингредиентов в весовом и объемном эквиваленте (для самостоятельного изготовления бетона на месте). В итоговое значение уже включен 10-процентный запас.
Армирование монолитной лестницы: основные правила
Монолитная лестница – это массивное и долговечное сооружение из бетона. Лестничный марш, выполненный из бетона, имеет такие же риски разрушения, как любая другая конструкция из бетона. Прочность бетонной конструкции обеспечивается предварительным созданием ее скелета из металлической арматуры.
Существуют 3 вида монолитных лестниц, отличающиеся друг от друга схемой их армирования:
прямые одномаршевые лестницы без лестничной площадки;
Лестница одномаршевая
прямые двухмаршевые лестницы с площадкой;
Лестница двухмаршевая
спиральные монолитные лестницы.
Лестница спиральная
Особенности армирования одномаршевой монолитной лестницы без площадки
Армирование монолитной лестницы, состоящей из одного только марша, будет самым простым. Основная нагрузка в такой конструкции будет в нижней ее части, поэтому армировать такую лестницу достаточно только по нижнему краю. Силовая арматура, расположенная вдоль лестничного марша, находится в 3-х см от нижней поверхности лестничной плиты.
Расчетная таблица
При длине лестничного марша 2м, расстояние между силовыми прутами составляет 19 см. При увеличении длины марша расстояние между прутками уменьшается, как показано в табл.1.
Поперечные прутки располагаются с шагом 20 см.
Обозначения
Армирование двухмаршевой лестницы
Армирование лестничного марша в этом случае переходит в армирование площадки. Так как силы растяжения будут действовать на верхнюю поверхность, она армируется как по нижнему, так и по верхнему краю. Верхняя арматура площадки продолжается в лестничной плите. Сам лестничный марш также имеет двойное армирование.
Для надежного удерживания площадки, на уровне ее расположения в стенах должны быть выполнены ниши глубиной 20см. При формировании арматурного скелета, прутки заводятся в эти ниши, в результате чего площадка после заливки бетона получится «вставленной» в стену. Такие усиленные торцы называют бетонными венцами.
«Вставка» армирования
Армирование нестандартных монолитных лестниц
Армирование винтовых монолитных лестниц – процесс трудоемкий и требует расчета прочности для каждого случая отдельно. Схема армирования в этом случае рассчитывается с применением специальных программ, созданных для проектирования железобетонных конструкций. Поэтому расчет схемы армирования в таком случае следует доверить профессионалу.
Важно! Для предотвращения крошения верхнего слоя ступеней не обязательно усиливать их тонкой армирующей сеткой. Для этого достаточно использовать качественный цемент для приготовления бетона
Формирование армирующего скелета
Армирование начинается после сборки боковой опалубки лестницы. Сборка опалубки для ступеней проводится после укладки арматуры, которая должна располагаться в соответствии с составленной заранее схемой, образуя сетку с одинаковыми ячейками.
Для армирования бетона используют простую строительную арматуру разной толщины, которая выбирается в соответствии с таблицей соотношения длины пролета и размера самой арматуры. Чтобы металлические прутки сохраняли свое местоположение в толще конструкции после заливки бетона, их скрепляют между собой.
Для скрепления обычной строительной арматуры подойдет как сварка, так и связывание прутов между собой специальной вязальной проволокой. Из-за особой термической обработки такая проволока эластичная и не ломкая.
Для быстроты и удобства вязки используют крючок, вставленный в шуруповерт.
Важно! Сварка используется только при соединении прутков, выполненных из обыкновенной некаленой строительной арматуры. Если использовать каленую, то ее прочность в месте сварки уменьшается, из-за чего появятся слабые места в конструкции
Необходимо соблюдать расстояние в 3см между прутками арматуры и поверхностью бетона. Для этих целей используют специальные фиксаторы, которые подкладывают под них в местах пересечения прутков.
Фиксаторы
Обычно армирующая конструкция не состоит только из цельных прутков. Состыковка прутьев арматуры также производится при помощи сварки или вязки. В случае сварки с одной стороны нахлест концов прутков друг на друга должен быть не меньше 12-ти диаметров соединяемой арматуры, а в случае связки – не менее 50-ти.
При скреплении арматурных сеток лестницы и площадки нужно использовать проволоку диаметром 6 мм.
Важно! Стыки силовой арматуры следует чередовать, не допуская совпадения стыков двух или более арматур в одном месте!
Бетонная лестница с грамотным армированием является долговечным сооружением, которое после стильной отделки придаст любому строению солидный и фундаментальный вид.

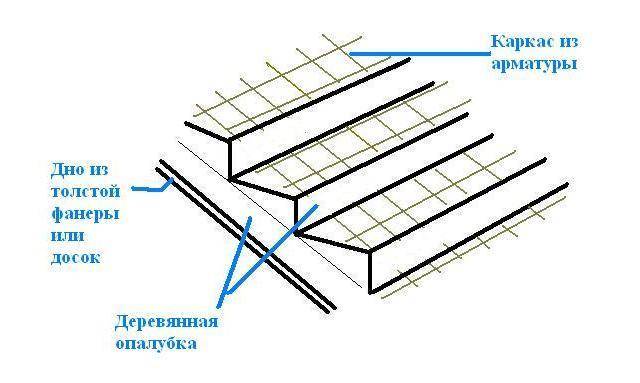

Этап #3. Сборка опалубки
После всех расчетов приходит время создавать будущие очертания лестницы. То есть строить опалубку, в которую в дальнейшем будет заливаться бетон.
Сборка опалубки – самый сложный этап в строительстве лестницы. Он требует скрупулезной, аккуратной работы с точной выверкой всех заранее рассчитанных размеров конструкции. Любая оплошность на этом этапе может привести к неудаче всего строительного проекта (будет нарушена форма конструкции, ее размеры, поверхность получиться неудобной для последующей отделки).
Для строительства опалубки понадобятся:
- водостойкая фанера (толщина 12-18 мм) или обрезная доска (толщина не менее 30 мм) – для нижней части опалубки (дна), отбортовки и подступенков;
- водостойкая фанера (толщина 6,5-9 мм) – для криволинейных участков (при необходимости);
- доски (толщина 50 мм, ширина 150-170 мм) или опорные бруски 100х100 мм – для подпорок;
- бруски 100х100 мм – для соединения листов фанеры или досок между собой;
- металлические уголки, саморезы по дереву (3,5 мм) – для крепления.
Деревянные элементы опалубки, соприкасающиеся с бетоном, должны быть абсолютно гладкими. Тогда бетонная поверхность после застывания получится гладкой, практически не нуждающейся в отделке. Поэтому стороны досок, которые планируется разместить с внутренней стороны опалубки, нужно предварительно отшлифовать. Если используется гладкая фанера, то никаких предварительных выравнивающих действий производить не нужно.
Сборка опалубки выполняется следующим образом:
1. Выставляют нижнюю часть опалубки, на которой будет удерживаться вся масса бетона. Для этого можно использовать габаритные листы фанеры или доски. Их плотно скрепляют друг с другом с помощью брусков, закрепленных с наружной стороны опалубки (можно использовать уже готовые деревянные щиты). Снизу нижнюю часть опалубки подпирают досками или опорными брусками. Шаг подпорок должен совпадать с шагом ступеней.
Крепление элементов опалубки обычно выполняют при помощи саморезов, а не гвоздей. Дело в том, что после застывания бетона опалубку придется снимать, что легко сделать, выкрутив саморезы. Вынимать гвозди сложнее, поэтому для опалубки их стараются не использовать.
2. Боковые края лестницы ограничивают отбортовкой – фанерой или обрезной доской. Отбортовку также усиливают досками (брусками) с внешней стороны, так как сама по себе она не сможет выдержать давление бетона. Доски надежно закрепляют на отбортовке, особенно если они были выставлены под углом. На этом этапе обычно выполняют армирование конструкции (см. этап #4).
3. Устанавливают доски (фанеру) подступенков, закрепляя их к отбортовке (или к стене) с помощью металлических уголков.
4. Все стыки элементов опалубки (фанеры, досок) замазывают цементно-песчаным раствором или выравнивают угловой шлифовальной машиной, рубанком. Подобное выравнивание стенок опалубки позволит по окончании работ получить гладкую, ровную поверхность бетонной лестницы. Это облегчит дальнейшую работу отделочникам, то есть штукатурить и выполнять шлифовальные работы на уже готовой бетонной конструкции можно будет по минимуму.

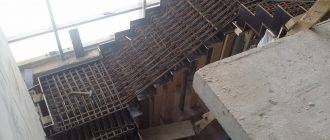

Как делают армирование лестничного марша?
Армирование лестничного марша — один из важнейших этапов его сооружения. Металлические элементы каркаса придают бетону необходимую прочность. Современные армирующие материалы позволяют сделать лестницы любой формы. Такие элегантные конструкции значительно отличаются от привычных городскому жителю массивных и неуклюжих бетонных лестничных маршей.

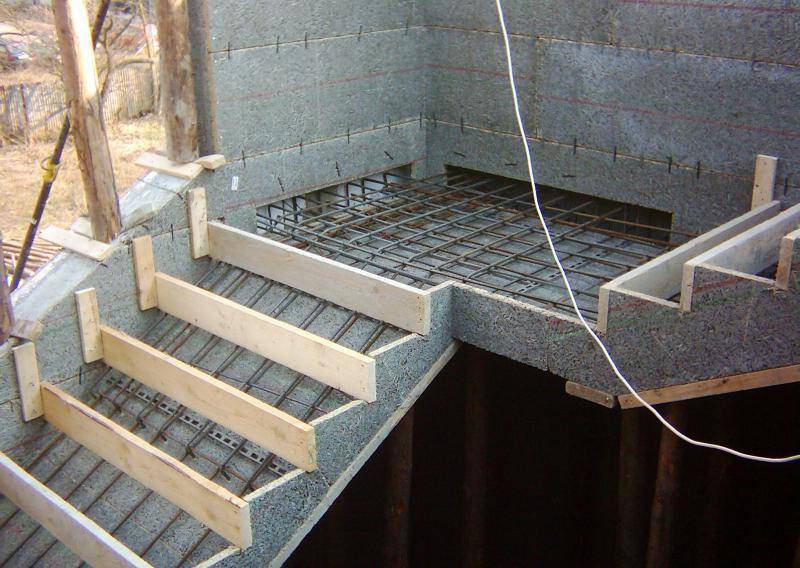

Армирование опалубки бетонной лестницы.
Виды армирующих материалов
Основной материал, который используется для армирования лестницы, — арматура. Эти металлические прутки бывают нескольких видов, каждый из которых имеет свои особенности.

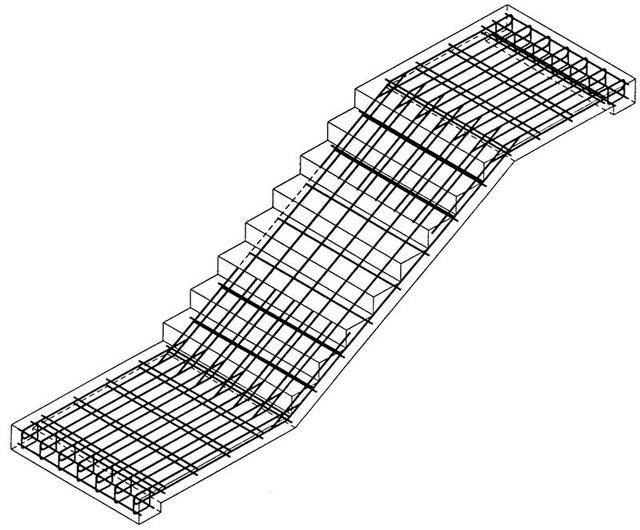

Схема армирования лестничного марша.
- Рабочая арматура. В зависимости от типа воспринимающих нагрузок бывает двух видов: продольная и поперечная. Первая призвана компенсировать продольные нагрузки, поэтому ее распределяют вдоль наружных граней каждого элемента конструкции. Поперечную устанавливают перпендикулярно продольной.
- Распределительная арматура. Предназначена для рассредоточения напряжения между стержнями продольных прутков и сохранения проектного положения продольной и поперечной арматуры.
- Монтажная. Необходима для компенсации не учитываемых при расчетах нагрузок (от усадки и ползучести бетона, колебаний температуры и др.).
Все виды металлических прутков используются как штучно, так и для сборки каркасов и сеток. Именно они являются основными элементами бетонной конструкции. Для того чтобы правильно сделать арматурный каркас, необходим чертеж. В нем учитываются диаметр и вид металлических стержней, способ их соединения друг с другом. Например, приведенный чертеж поможет связать арматурный каркас для углов лестниц быстро и правильно.
Армирование лестничного марша — задача непростая.
Для ее выполнения требуются схемы и точные расчеты

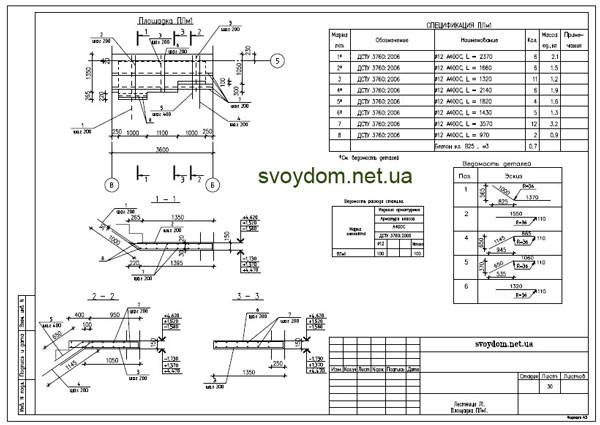

Строителю важно иметь чертеж в формате dwg, в котором указаны все сечения и расстояния между элементами каркаса. Например, приведенный ниже чертеж можно использовать при монтаже металлического каркаса для межэтажных площадок и лестниц с несколькими пролетами
Правила армирования лестницы
При возведении одномаршевой лестницы достаточно использования частичной схемы армирования, предусматривающей установку металлического каркаса в ее нижней части — основании. Оно является самым критичным участком всей конструкции.
Если лестница состоит из нескольких маршей, необходимо качественное усиление бетона.
Для таких конструкций требуется двойное армирование по всей длине. Между маршами расположены межэтажные бетонные площадки.
Их армирование имеет свои особенности: металлические прутки каркаса обязательно должны входить в близлежащие стены здания.
Расстояние между продольными и поперечными прутками зависит от длины пролета. Толщина бетонного слоя определяет сечение прутка. Так, лестничные марши длиной до 3 м армируются с шагом между элементами каркаса 15-17 см. Оптимальное сечение арматуры 8-12 мм.
Сборные железобетонные лестничные марши и площадки.
Для усиления конструкции используют не только металлические каркасы, но и сетки. Они необходимы для устройства ступеней. Схема армирования может предусматривать укладку как одной, так и нескольких металлических сеток, расположенных друг над другом. Во втором случае бетон заливают послойно. Сетка служит опорой, предотвращающей образование сколов наружных ребер ступеней. Благодаря ей бетон обретает необходимую прочность.
Металлические прутки соединяют между собой двумя способами: сваркой и связыванием. Второй метод используют чаще. Для связывания арматуры требуется стальная проволока сечением 1-2 мм. Для большего удобства работ ее заранее нарезают на прутки длиной 30-35 см. Существует несколько вариантов связывания проволочных узлов. Строители выбирают для себя наиболее удобный.
Существуют правила установки арматурного каркаса:
- расстояние от верхней и нижней плоскости каркаса до кромки бетона должно быть не более 3 см;
- для того чтобы выдержать требуемое расстояние, используют специальные пластиковые вкладыши — бобышки.
В данном видео рассказывается о нюансах изготовления монолитной лестницы с армированием.
На армируемой лестнице должны быть установлены закладные металлические элементы, к которым впоследствии будут крепиться ограждения. При правильном выполнении работ можно гарантировать, что конструкция с уверенностью выдержит расчетные весовые нагрузки. Не будет ни сколов ступеней, ни каверн на межэтажных площадках.
Виды бетонных лестниц
Монолитные лестницы из бетона для дома могут быть разными – отличаются по конфигурации, месту расположения, финишной отделке, расчетам. Самые простые варианты можно залить самостоятельно – несмотря на трудоемкость процесса, сложного в нем ничего нет
Но сначала нужно определиться с параметрами будущей лестницы, особое внимание уделив проектированию
Лестницы для дома по конфигурации:
- Гладкоподшитые – нижняя сторона у конструкции гладкая, ее формируют любым листовым материалом. Самый простой вариант, не требующий сложной дальнейшей отделки.
- Двойной каркас – нижняя сторона лестницы точно повторяет все контуры ступеней. Смотрится изящно, но предполагает сложное изготовление.
- Лестницы на косоурах и тетивах – внешне похожи на металлические и деревянные аналогичные конструкции. Очень сложны в исполнении, но смотрятся эффектно: легкие, изящные, открытые (их делают без подступенков).
Способ изготовления
По способу создания лестничные конструкции могут быть двух видов – сооруженными из уже готовых элементов, поставляемых с завода, либо залитыми в опалубку непосредственно на объекте. Заводские конструкции гарантируют прочность и сохранение всех характеристик бетона, так как создаются по нормативам, монолит проходит исследования, о чем предоставляются соответствующие документы.
Самостоятельное изготовление бетонных монолитных лестниц предполагает более сложный процесс работ, зато дает возможность реализовать любую задумку – выполнить маршевую конструкцию рассчитанного размера, сделать оригинальную винтовую лестницу.
При условии соблюдения всех требований и правильности выполненных расчетов самостоятельно залитая лестница также прослужит долго и получится надежной.
Маршевые лестницы
Самый распространенный и популярный тип конструкции. Из преимуществ такого варианта стоит отметить простоту производства, безопасность эксплуатации, легкость выполнения расчетов будущей конструкции.
По количеству маршей лестница может быть:
- Одномаршевая – прямая либо угловая с монтажом забежных ступеней вначале
- С двумя и более маршами – конструкции могут соединяться под различным углом (обычно 90/180 градусов через площадку)
Обычно маршевую лестницу хотя бы с одной из сторон опирают на стену здания, в связи с чем армирование бетонной лестницы в таком случае выполняется с упором в несущую часть сооружения. Маршевая лестница считается более безопасной, но не может быть создана в ограниченном пространстве, так как занимает много места.
Винтовые конструкции
Винтовые лестницы чаще всего выбирают для помещений, в которых нет достаточного пространства для маршевых. Создание такой конструкции более сложное из-за необходимости монтировать фигурную опалубку. В таком случае щиты заливки выполняются с плавными закругленными формами, появляется необходимость в большем числе опорных элементов.
Упрочнение арматурой винтовой лестницы предполагает свою специфику и требует очень тщательного просчета нагрузок на проходную зону ступеней. При проектировании винтовой лестницы важным параметром является радиус – чем он выше, тем легче монтаж опалубки. Для перехода во второй этаж частного дома достаточно сделать половину оборота, компактно разместив лестницу где-нибудь в эркере.
Место устройства
По месту размещения монолитные бетонные лестницы для дома делятся на два основных типа: наружные и внутренние. В данном случае главное отличие заключается в правильной подборке бетонной смеси – для конструкции, находящейся на улице, раствор должен быть более высокой марки, чтобы лестница могла выдержать воздействие внешних негативных факторов без разрушений и дефектов.
Наружные лестницы в обязательном порядке монтируют на фундамент, который закладывается сразу с учетом данной нагрузки. Основную нагрузку внутренних пролетов распределяют частично с опор марша на несущие стены здания.
Чертим и считаем
Монолитные лестницы из бетона обладают немалым весом. Перекрытия и стены несут дополнительную нагрузку элементов конструкции лестницы до полимеризации бетона. В итоге бетонная лестница превращается в один из элементов жёсткости конструкции строения. Угол подъёма круче 45 нецелесообразен. 30 принимается как оптимальный. Подъём при излишней крутизне затруднится, а спуск с лестницы станет опасен.
Требования к размерам ступеней и проступей:
- Глубина – 27–30 см;
- Высота – 15–20 см;
- Ширина – 1–1,2 м.
Элементы лестницы монолитятся с перекрытиями и прилегающей стеной в процессе строительства. Выпуск арматуры и закладных элементов из перекрытий и несущей стены планируется на этапе проекта. Уличные лестницы нижней частью опираются на фундамент.
Для двухмаршевой лестницы придётся сооружать промежуточную площадку со стационарными промежуточными опорами.
Монолитные связи укрепят конструкции дома
Основные узлы армирования
Вами самостоятельно может быть осуществлено армирование лестницы. Узлы, которые будут описаны ниже, необходимо обустроить с учетом правил. Например, монолитные площадки необходимо армировать не только снизу, но и сверху, тогда как верхняя арматура частично продолжается в лестнице. Верхний арматурный каркас должен быть подобран аналогично нижнему армированию.
Площадки двух маршевых лестниц будут претерпевать большие усилия, поэтому их следует закрепить в стене. Для этого используется один из узлов – железобетонный венец, который углубляется в стену, его размер должен составить 20х20 см. Для фиксации монолитной площадки понадобятся стены из бетонных блоков, бетона или кирпича. В последнем случае в материале делают свободные углубления, тогда как при возведении стен из монолитного бетона в опалубку закладываются деревянные трапеции или пенопластовые изделия, которые тоже представляют узлы армирования. Для увеличения конструктивной жесткости лестницы монолитные площадки должны фиксироваться в арматурном каркасе нижней, а также верхней арматурой.
