Пошаговая инструкция: как заправить кондиционер
Для того чтобы произвести самостоятельную заправку климатической техники потребуются некоторые устройства, а именно: цифровые весы, цифровой термометр, манометрический коллектор и набор шестигранных ключей.
Можно использовать как двух, так и четырехпозиционный коллектор. Двухпозиционное устройство позволяет и вакуумировать и заправлять климатическую технику, но шланг дополнительного оборудования придется переподключать, а создавшуюся в результате этого воздушную пробку придется выпускать, открывая на коллекторе жидкостный вентиль. В четырехпозиционном коллекторе этого делать не нужно. Преимуществом такого устройства является полная герметичность системы и отсутствие контактов с воздухом.
- Перед началом работы следует открыть замки, расположенные в сервисных штуцерах климатической системы, с целью выпуска оставшегося в устройстве фреона.
- После выхода всего газа из заправляемого кондиционера, замки нужно перекрыть.
В этом разделе предлагается узнать, как заправить кондиционер фреоном методом показателя перегрева. Перегревом называется разница температур перегретого пара с температурой кипения фреона. При включенном устройстве первый показатель снимается с помощью электронного термометра, приложенного к газовой трубе устройства. Температуру кипения газа можно узнать по манометру низкого давления на коллекторе. Разница этих показателей должна лежать от 5 С° до 8 С°. Если разница более 8С° то это значит, что в сплит-системе фреона недостаточно и его нужно заправлять.
- Для заправки нужно взять весы и поставить на них баллон с фреоном. После чего необходимо на весах установить показатель веса «0».
- После выполнения этих процедур следует открыть вентиль на баллоне и на одну секунду приоткрыть жидкостный вентиль на коллекторе для того, чтобы выпустить воздух, находившийся в шлангах.
- Далее нужно открыть газовый вентиль на коллекторе. В процессе заправки давление в системе будет повышаться, а температура на термометре падать.
- Производить это нужно до тех пор, пока разница температур между манометром и термометром, приложенным к газовой трубе кондиционера, не составит 5С°- 8С°. После чего нужно перекрыть сначала газовый вентиль на коллекторе, а потом на баллоне с фреоном. Узнать какое количество газа затрачено, можно просто взглянув на весы.
Проверить работу устройства можно только подключив устройство к магистрали и включив. Основным показателем недостаточной заправки является обмерзание кранов, если этого не происходит, то кондиционер заправлен верно, с нужным количеством газа.
Комфортные условия в автомобиле невозможно создать без дополнительных систем. Производители транспортных средств включают их в состав основных частей и механизмов. Кондиционер относится к этим устройствам и обеспечивает оптимальную температуру в салоне даже при условиях летней жары. Он работает только при включенном двигателе и дает возможность без проблем управлять автотранспортом. К положительным моментам климатической системы можно отнести и то, что она предотвращает попадание неприятных запахов в салон и регулирует уровень влажности в салоне.
Кондиционер прост в использовании. Перед началом работы необходимо ознакомиться с инструкцией, тогда можно избежать многих непониманий. В ней находятся технические параметры, способы чистки, частота заправки и правила применения.
Многие автовладельцы хотят знать больше и в целях экономии желают научиться заправлять кондиционер собственными силами. Фото: pro-vidnoe.ru
Как часто нужно заправлять
- Кондиционер в новом автомобиле нуждается в обслуживании и дозаправке не позднее, чем через три года после покупки, далее периодичность составляет не реже одного раза в полтора года.
- Если пользование транспортным средством происходит около десяти лет и более, то заправка производится раз в год. К этой категории относятся и системы, установленные самостоятельно.
Не нужно ждать, когда кондиционер перестанет охлаждать воздух. Если дотянуть до этого момента, то можно критически перегреть компрессор. Ремонт этой неполадки стоит недешево и занимает много времени.
В стандартных условиях эксплуатации количество фреона в контуре охлаждения уменьшается на 6-15% в год. Уже через три года потеря хладагента будет значительной.
Намного быстрее он начинает расходоваться при плохой герметичности соединительных деталей.
Признаки недостаточного количества фреона следующие:
- Наличие льда на штуцерных соединениях наружного блока климатической системы;
- Менее эффективное охлаждение воздуха;
- Недостаточное количество фреона при самостоятельном осмотре кондиционера.
Заправка и дозаправка кондиционера фреоном
набор инструментов для заправки
Как происходит заправка кондиционеров фреоном, и чем она отличается от дозаправки?
Дозаправка – это частичное восполнение потерянного объема хладагента. Она может понадобиться при утечке или при профилактической заправке. Ее также осуществляют при увеличении трассы во время монтажа. В среднем заводской объем закаченного хладона рассчитан на 5 метров трассы. Если происходит увеличение ее длины, то требуется дозаправка кондиционера фреоном из расчета 30 гр на метр магистрали.
Для бытовых кондиционеров с фреоном R-22 и ему подобных применяют способ дозаправки, а для систем с хладоном R-410a используют только метод полной заправки. Этот газ состоит из смеси химических веществ с разной степенью летучести, которые испаряются совершенно неравномерно, следовательно, состав оставшегося вещества сильно меняется.
Полная заправка – это восполнение всего объема газа в холодильном устройстве. Она необходима при заправке бытовых кондиционеров фреоном после переезда, когда предварительно весь хладагент был спущен, или при восполнении объема хладона, имеющего сложный компонентный состав.
Выпуск фреона из кондиционера
Прежде чем закачать фреон в кондиционер при полной заправке, из него необходимо выпустить оставшийся газ. Как правильно слить фреон с кондиционера, и какие инструменты понадобятся для этого?
Некоторые мастера не видят ничего страшного в том, чтобы просто ослабить гайки на внешнем блоке и стравить все в атмосферу, считая небольшое количество хладагента для окружающей среды безопасным. В чистом виде он на самом деле безвреден, но делать так не стоит. Для его выпуска из кондиционера необходимо иметь станцию по сбору фреона, которая врезается в систему кондиционирования при помощи специального штуцера и откачивает весь газ из нее.
Далее производят вакуумирование, и только после этого подключают баллон с фреоном и производят его закачку в кондиционер по необходимой норме.
Сколько нужно фреона
В разных холодильных системах находится разное количество хладагента. То, сколько в кондиционере может быть фреона, зависит от холодопроизводительности агрегата. В среднем его объем составляет в стандартных сплитах от 700-800 грамм, а в мощных установках коммерческого или промышленного назначения более килограмма.

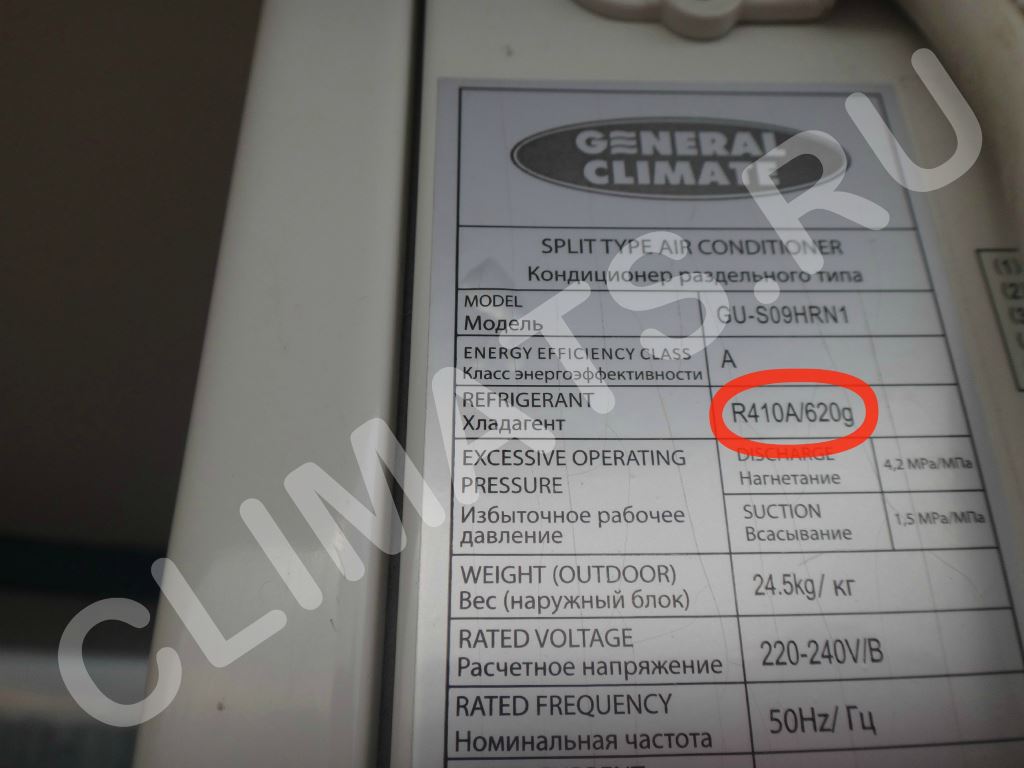

Требуемый объем указывается производителем на шильдике, представляющем собой металлическую табличку на внутреннем корпусе сплита. Он помогает определить, сколько фреона в кондиционере должно находиться. Используя манометр, мастер определяет величину давления в охлаждающем корпусе и смотрит эту табличку.
Способы заправки кондиционера
заправка по массе
Заправка кондиционера может производиться несколькими способами, но наиболее простыми и часто применимыми являются:
- заправка по массе (по весам) – понадобится дорогостоящие весы для взвешивания баллона с хладагентом;
- заправка по давлению – при значениях ниже 3-3,5 атм требуется восполнение газа;
- по току – понадобятся токоизмерительные клещи, накладываемые на фазу провода питания работающего внешнего блока.
Существуют еще два способа: заправка по переохлаждению и по перегреву. Но в реальности их применяют только при проверке промышленных компрессорно-конденсаторных блоков, так как в бытовых сплитах нет устройства, регулирующего расход фреона. Его роль выполняет капиллярная трубка.
Только опытные монтажники знают все безопасные способы, как слить фреон в кондиционере и как восполнить его нехватку. Не стоит самим пытаться проводить такие действия, которые могут привести к ожогам кожных покровов или глаз, а также полностью вывести холодильную машину из строя.
Количество фреона для дозаправки
О том, сколько хладагента необходимо заправлять в установку и сколько там фреона находится – эти данные обычно указываются фирмой изготовителем. Они указаны на металлической табличке, а сама табличка или другими словами шильда всегда находится на внутреннем корпусе сплит системы. Дозаправка кондиционера осуществляется с учетом указанных там показателей.
Количество газообразного вещества, которое необходимо дозаправить в кондиционер, обычно высчитывают с помощью такого устройства, как манометр. Используя его, определяют значение величины давления в охлаждающем контуре.
Диагностика системы
После того как вы вычислите сколько фреона потребуется для заправки сплит-системы и заправите необходимое количество, желательно проверить устройство на предмет отсутствия утечек и проверить работ компрессора.
Как уже говорилось выше, перебор с количеством фреона выполнять нежелательно. Если количество хладагента будет превышать норму на 10%, то это не приведет, конечно, к износу компрессора, но вызовет сбои в его работе.
Если вы решили самостоятельно заправить систему, обратите внимание на тип хладагента, использованного в ней. В настоящее время в устройствах используется совершенно безопасный газ, который не только исключает возможность взрыва, но и не приносит вреда окружающей среде при его попадании в атмосферу
Первые модели кондиционеров шли с использованием фреона марки R-22. Но установлено, что он разрушает озоновый слой земли и неэффективно работает при пониженных температурах, поэтому производители отказались от его использования и перешли на более современные и полностью безопасные хладагенты.
Таким образом рассчитать необходимое количество фреона, дозаправить систему и купить необходимый хладагент можно полностью своими силами.
Источник
Кто этим занимается и сколько стоит услуга?
Ищите в своем городе компании, которые выполняют обслуживание климатической техники — они же могут заменить хладагент, или дозаправить систему.
Сколько стоит такая услуга примерно (для домашнего кондиционера класса «семерки» или «девятки»):
- дозаправка: от 1500 рублей;
- полная замена: от 2500 рублей.
Точнее стоимость скажет только мастер. Цена зависит от:
- количества и марки хладагента в вашей сплит-системе;
- состояния кондиционера (если есть утечка — сразу заправлять хладагент бессмысленно: он снова будет уходить — поэтому сначала проводится диагностика, ремонт, и только потом дозаправка).
Еще пару слов об утечке фреона
Если вы заподозрили утечку фреона, следует вызвать мастера. Перед его приходом желательно прочистить кондиционер. В статье ниже мы подробно рассказываем, как это можно сделать в домашних условиях.
Помните, что только опытный специалист сможет обнаружить истинную причину утечки и заправить кондиционер правильно. Некоторые убеждены, что систему кондиционирования можно заправить и своими силами, но это заблуждение.
Без навыков и инструмента правильно выполнить такую работу просто невозможно. Доверьтесь профессионалу, чтобы сохранить свой кондиционер в целости и сохранности. К тому же, многие сервисмены предоставляют гарантию на свою работу.
Диагностирование оборудования
Применение фреона в холодильных установках, а также в установках кондиционирования – сегодня вещь просто незаменимая. И вполне естественно, что после полной или частичной заправки в кондиционер хладагента необходимо произвести тщательную диагностику оборудования и проверить его на предмет герметичности соединительных стыков и эффективность работы всей установки.
Данные действия помогут в дальнейшем избежать утечки хладагента из-за неплотных стыков и повысить работоспособность всей установки. Иногда бывает и так, что эффективность работы кондиционера после дозаправки не восстанавливается. Хотя сама система работает исправно. В этом случае, возможно, что какие-то поломки могли произойти внутри устройства.
Источник
Способы заправки кондиционера фреоном
Существуют несколько основных методов заправки холодильных систем фреоном, применяемые к домашним кондиционерам (сплитам), мульти-сплитам, мобильным и мультизональным системам.
Заправка кондиционера своими руками потребует следующий набор:
- манометр;
- вакуумный насос;
- баллон с фреоном;
- строительные весы;
- слесарные инструменты – шведский ключ, шестигранники, отвертка.
Заправка по весам
Вакуумирование. Накручивают манометр на шредеры и открывают не нем кран. Включают вакуумный насос и выдерживают 10 минут. Закрывают кран на манометре и выключают насос.
Подключение баллона с фреоном. Емкость с газом переворачивают вверх дном и ставят на весы, показатели которых предварительно сбрасывают на нулевые значения. Открывают кран на манометре и вливают необходимое количество хладагента по весам.
Кран закрывают и отсоединяют манометр, после чего закручивают крышки на портах. Включают кондиционер и проверяют его функциональность.
Этот способ считается самым правильным, но его осложняет необходимость иметь дорогостоящие весы для взвешивания фреона.
Если требуется наполнить кондиционер 410 фреоном самому, то сначала полностью стравливают его остатки в манометрическую станцию для сбора, а потом вливают газ по весам. Это связано с тем, что данный тип фреона состоит из смеси различных газов с разной степенью летучести. При утечке одного из компонентов в большем объеме происходит изменение состава, а, следовательно, теряются необходимые свойства хладагента.
Если нужно заполнить кондиционер фреоном R22, то прибегают к такому методу как заправить кондиционер по давлению.
Заправка по давлению
Сначала нужно подсоединить манометр к газовому порту работающего на охлаждение кондиционера. Рабочее давление прибора должно быть 3-3,5 атм. Если оно ниже этих отметок, то требуется дозаправка. Для этого подключают баллон с фреоном и небольшими порциями начинают заправлять его в систему путем открывания кранов на манометре на 5-10 секунд.
Чтобы не обжечь руки газом, удобнее использовать быстросъемные соединения.
Заправка по перегреву и переохлаждению
В случае с переохлаждением имеется ввиду соотношение температурных показателей жидкости и конденсации при одинаковом давлении. Определить температуру конденсации можно так: манометром измеряется ее давление, а затем данные соотносятся со значениями шкалы манометрического коллектора в зависимости от хладагента. Для определения перегрева сравнивают температурные значения газа в нормальном состоянии и при его кипении в условиях одинакового давления.
Об утечке хладагента и необходимости его дозаправки говорит перегрев выше и переохлаждение ниже нормы.
Непрофессионал вряд ли сможет заправить собственноручно кондиционер с применением этих двух способов, так они требуют достаточной базы знаний в области систем кондиционирования воздуха. Хотя легкость и доступность предыдущих методик для простого обывателя – тоже спорный вопрос.
Заправка кондиционера по току
Для определения рабочего тока компрессора понадобятся специальные токоизмерительные клещи, которые накладываются на фазу провода питания работающего внешнего блока. Если полученные значения ниже указанных в мануале или на шильдике, а труба обмерзла, то производят дозаправку фреоном до выравнивания показателей.
Все остальные этапы полностью совпадают с этапами заправки кондиционера фреоном по весам, которые можно будет посмотреть на видео в конце статьи.
Этот метод применим и в случае с устранением последствий утечки у полупромышленного оборудования.
Как самому заправить
Вы уже знаете, сколько фреона в автокондиционере должно быть и понимаете что этого мало? Вы хотите заправить устройство? Тогда это руководство для вас. Полностью его изучите и следуйте правилам:
Выбираем по табличным значениям, сколько нужно фреона для нормы нашей машины, запоминаем их или записываем (о таблице было описано выше).
Определяем уровень нынешнего положения и рассчитываем сколько стоит дозаправить.
Готовим все нужные инструменты, измеряем давление и т.д.
Приступаем к работе – снимаем с магистрали ответственный защитный колпачок, он следит за низким давлением
Перед этим важно выполнить очистку, поскольку при попадании грязи в саму рабочую систему кондиционера существует риск выхода из строя компрессора, а это одна из самых дорогостоящих деталей охлаждающего устройства.
Одеваем шланг на заправочный штуцер. Перед этим штуцер также очищаем и смотрим, подходит ли заправочная часть к нему по размеру.
Заводим нашу машину и нагоняем обороты приблизительно до 1500
Если такого показателя нет – то до хорошего гула мотора.
На устройстве кондиционера ставим режим рециркуляции воздуха, режим – на максимум.
Открываем вентиль с низким давлением, открываем кран баллона с фреоном. Смотрим, чтобы рычаг последнего устройства смотрел вниз.
Анализируем данные на манометре. Показатели не должны превышать отметку в 285 кПа.
По истечению определенного времени, в салон машины будет поступать холодный воздух. Когда температура при выходе из воздуходувов будет около 5 градусов по Цельсию, кран можно закрывать. Ваше устройство готово к повторному использованию.
Если вам виден фильтр и жидкость в нем однородная – то система заправляется по правилам. Если же присутствует воздух или пузырьки, то вероятно, что-то пошло не так.
Любая заправка требует от мастера специфических навыков, поэтому при отсутствии таковых – лучше обратиться на станцию технического обслуживания. Успехов!
Подавляющее большинство климатической техники работает на хладонах, называемых фреонами. Не все хладагенты представляют собой именно фреон, но эти понятия считают синонимами. Фреон является носителем тепла, а также своего рода смазкой для компрессора, расположенного в наружном модуле.
Название «фреон» было введено корпорацией DuPont более 100 лет назад. До сих пор без этого вещества невозможна работа холодильников и кондиционеров. Попытки создать безфреоновые кондиционеры пока дают мало результатов. Почти все варианты экспериментальных кондиционеров малоэффективны и энергозатратны.
Сколько фреона в кондиционере
Обычно вопрос: «Сколько фреона в кондиционере?» возникает в двух случаях:
- Кондиционер давно установлен. Хотим узнать оставшееся в нем количество фреона и достаточно ли его для правильной работы устройства.
- Кондиционер монтируется с удлиненной «трассой» или полностью перезаправляется. Сколько в конкретном случае потребуется хладагента для нормальной работы устройства.
Определение количества фреона
Ответ на первый вопрос:
Определить точное количество оставшегося хладагента в системе практически невозможно. Но есть способы проверить рабочие параметры кондиционера, благодаря чему узнать требуется ли его перезаправка (дозаправка). Данную работу должен проводить специалист с соответствующим инструментом. При этом необходимо, чтобы кондиционер был чистым, и соблюдались определенные температурные нормы. Но существуют некоторые «косвенные» признаки для определения утечки фреона.
Ответ на второй вопрос:
Чтобы рассчитать количество необходимого фреона потребуется техническая информация по конкретному устройству. Обычно на внутреннем и внешнем блоках есть таблички (шильдики) с нужной информацией. На ней указывается марка фреона и его «стандартное» количество. Это количество чаще всего указано с учетом самого кондиционера + 3…10 метров «трассы». Другими словами, устройство ещё на заводе заправлено с учетом 3…10 метров будущей «трассы». Точные значения нужно смотреть для конкретной модели!
Сколько фреона в кондиционере
Ориентировочное «стандартное» количество фреона для бытовых сплит-систем различной холодопроизводительности.
Далее измеряем длину «трассы». И если она превышает стандартную длину, то на каждый дополнительный метр «трассы» добавляем определенное количество фреона (узнаем из каталогов или у производителя). На один лишний метр добавляется 15-30 г. фреона в зависимости от модели и мощности бытовой сплит-системы .
Пример: Кондиционер LG G07HHT имеет «стандартно» 560 г. фреона, рассчитанного до 7,5 м. «трассы». И если «трасса» получилась 10 м., то необходимо на дополнительные 2,5 м. добавить 50 г. фреона (по 20 г. на 1 м.)
Важно помнить, что у любого кондиционера есть ограничения по максимальной длине трассы и перепаду высот между блоками. Превышение этих норм может отрицательно сказаться на работоспособности кондиционера!. Таким образом, мы ответили на вопрос: «Сколько фреона в кондиционере?»
Читайте следующую статью, посвященную одной особенности охлаждения сплит-системы, о которой полезно знать каждому пользователю
Таким образом, мы ответили на вопрос: «Сколько фреона в кондиционере?». Читайте следующую статью, посвященную одной особенности охлаждения сплит-системы, о которой полезно знать каждому пользователю.
Как заправить систему
Есть несколько достаточно несложных способов, позволяющих справиться с данной задачей самостоятельно.
- изначально баллон, в котором находится фреон необходимо взвесить.
- открыв выход газу, его заправляют в установку до тех пор, пока баллон не опустеет на нужное значение.
Для того чтобы не заниматься высчитыванием оставшегося количества фреона в установке, можно и вовсе не проводить дозаправку, а выполнить по новой заправку всей системы. Для осуществления этого процесса весь фреон, который остался в кондиционере выпускают наружу через специальный клапан. Новое количество фреона в кондиционере определяется с использованием весов. В установку заправляют только то количество, которое указано на самом внутреннем корпусе системы, те данные, которые всегда указывает именно завод – производитель. Такая заправка представляет собой достаточно простой и безопасный процесс.
Определить, что в сплит системе недостаточно газообразного вещества можно используя и обычный термометр. Правда, данный метод к инверторным установкам не подойдет. Итак, к вентилятору подносят термометр. И если его температура составляет 5-8 градусов, что обычно указывается и в паспорте устройства, то это показатель того, что кондиционер работает в нормальном режиме, с нормальной мощностью, а количество хладагента вполне соответствует норме.
Как узнать, сколько должно быть фреона в сплит системе?
В настоящее время существует несколько видов фреона или хладагента. В системе данное газообразное вещество является не только рабочим элементом кондиционирования воздуха, но и своеобразным смазочным материалом для компрессора, который есть в любой установке.
Любая сплит установка состоит из двух блоков. Один всегда устанавливается снаружи помещения, а другой внутри него. От одного отсека к другому проходит хладотрасса, по которой непосредственно и циркулирует фреон, а также электрокабель и дренажная система. Для проводки трассы для фреона применяют только трубки небольшого сечения в диаметре, выполненные из меди.
Количество фреона в сплит системе напрямую зависит от длины трассы для данного газообразного вещества, а также от потребляемой мощности компрессора. Например, стандартная трасса для кондиционера составляет длину до 5 метров. Если даже вы приобретаете новую систему, то увеличив длину трубопровода для фреона, вам придется выполнить и его дозаправку в саму систему. Именно поэтому нет однозначного значения для всех систем, которым можно было бы руководствоваться при их дозаправке или полной заправке.
Непосредственно на заводе изготовители сама установка обычно заправлена с учетом имеющейся длины трассы. Стоит заметить, что в системах кондиционирования воздуха длина медных трубопроводов меньше 3 метров не составляет.
Таким образом, получается, что на каждый метр медной трассы на заводе заправляют в систему 0,15 кг хладагента. Плюс к данной массе прибавляется и показатель мощности встроенного компрессора. Если взять параметры в общем соотношении то получается, что мощная установка имеет в себе фреона где-то 0,5 кг.
Естественно, со временем в каждой установке происходит постепенное испарение фреона. Данный процесс убыстряется, если при монтаже системы были допущены ошибки и стыки трубопроводов, точнее их соединение, было выполнено некачественно, и газ понемногу испарялся через оставленные щели. Разумеется, в этих случаях, прежде чем заниматься новой заправкой или дозаправкой необходимо устранить в системе все имеющиеся изъяны.
Выводы и полезное видео по теме
Заправка сплит-системы фреоном:
Как выполнить дозаправку контура:
Заправить сплит-систему самостоятельно сложно, но вполне возможно. Для этого нужно выбрать подходящий способ, найти необходимое оборудование и точно соблюсти процедуру заправки. Но если нет полного понимания процесса, лучше попросить профессионального мастера о помощи и консультации.
