Можно ли сделать скважину в колодце и как это обустроить

Принцип работы скважины на воду

Скважину монтируют для забора воды из подземных водных источников, при этом проводят следующие операции:

• Производят бурение почвы, используя различное оборудование и инструменты в зависимости от глубины, вида водозаборного источника и особенностей строительства скважин в данном районе.
• В полученный канал до водоносного горизонта опускают обсадные трубы с фильтром на конце, соединенные между собой в монолитную колонну посредством резьбового соединения.
• Производят подъем воды с использованием ручных или электрических насосов для скважины поверхностного и погружного типа, подключенных к водопроводной линии при помощи труб.
• Поступающую в дом воду накапливают в водозаборной емкости большого объема, расположенной на верхних этажах или организуют автоматическую систему подачи воды при помощи приборов.

Для частного дома и дачи

Колодцы

Самые распространенные виды:

1. Ключевой.
2. Шахтный.
3. Абиссинский.

Особенность ключевого колодца – обязательное наличие водоносной жилы, которая бьет на поверхности. Например, родник. На периметре в один квадратный метр выкапывается углубление, в котором укрепляются стены и устанавливается резервуар. Вся жидкость, поступающая из ключа, скапливается в емкости. При таком источнике обязательное условие – наличие водоотводящего канала.

Самый распространенный вид автономного источника – шахтный колодец. Глубина копки сооружения до 25 м. Именно там сосредоточенны водоносные слои грунтовых вод глиняного и песчаного пластов. Копка шахты производится ручным или механическим способом. После достижения необходимой глубины в стволе обязательно монтируют железобетонные кольца или укрепляют ствол кирпичом и камнем.

Абиссинский источник очень похож на скважину. Для его установки часто используют буровую машину или клин с заостренным наконечником. Шомпол забивают «бабой», затем по этой трубе и пойдет жидкость наверх. Трубчатый колодец подходит для участка с залеганием водного слоя на 5–8 м.

Скважины

Бурение производится специальными установками.

Выделяют два основных вида:

1. Известняковые.
2. Песчаные.

Первые еще называют артезианскими. Слой, в который происходит внедрение ствола, пролегает на глубине от 50 до 100 м. На этом уровне проходят известняковые пласты, в которых скапливается отфильтрованная вода. Чем выше ствол обсадной, тем чище водоносный горизонт. Характерная черта скважины на известняк – постоянное давление внутри шахты.

Песчаные пласты расположены выше, от 20 до 50 м. Бурение на такую глубину не требует обязательного оформления документов на право пользования недрами. Жидкость из такого источника тоже считается достаточно чистой и пригодной к потреблению даже без особой фильтрации.

Преимущество бурения артезианских скважин на воду

Артезианская скважина считается самым лучшим источником воды изо всех существующих. И не зря, ведь данный источник имеет ряд существенных преимуществ в сравнении с другими водоносными жилами, а именно:

• высокая производительность скважины. Известняк характеризуется большой водоотдачей, которая равна 1-3 кубическим метрам в час. Во время работы обычной грунтовой скважины удается добыть воды от 300 до 1000 л в час, что достаточно для обеспечения жидкостью небольшого коттеджа (на семью из трех человек). Источники артезианской воды способны давать более 150 л в минуту. Данная скважина может добывать очень большое количество воды, что позволяет обеспечить жидкостью садовое товарищество или микрорайон города;
• непрерывная подача воды. Размещать артезианскую скважину можно в любом месте, при этом напор воды будет постоянно производиться под высоким давлением. На напор никак не влияет время работы насоса: даже после трех часов работы водоотдача будет одинаково мощной. В случае если производительность составляет 3 кубометра в час, то разрешается одновременная работа от 3 до 5 точек водозабора воды. При этом в любой из них давление будет отличным. Если это простой артезианский колодец, насос сможет полноценно питать не более двух точек потребления воды. Если потребность в жидкости возрастает, то вода из кранов будет течь тонкой струйкой;

Бурение артезианской скважины производится на глубину до 100 м

• отлично работает независимо от времени года. Использование артезианской водяной скважины особенно актуально для регионов с продолжительным низкотемпературным периодом. Это происходит потому, что благодаря глубокому расположению водных горизонтов сохраняется стабильная и высокая производительность водоснабжения. Подобного не увидишь в работе традиционных песочных скважин. Кроме того, такой источник воды никогда не пересыхает, не зависит от погодных условий и количества атмосферных осадков;
• обильность водоносного слоя. Если на одном грунтовом водоносном горизонте пробить пару десятков объектов водоподачи, то продуктивность воды снижается. А в случае разработки какого-либо карьера или строительства огромного объекта работоспособность песчаных скважин может и вовсе прекратиться. На работу артезианской скважины любые подобные действия не оказывают абсолютно никакого влияния;

Расположение артезианской воды в пластах земли в сравнении с обычным колодцем

качество воды. Артезианская вода – это жидкость, которая защищена от попадания химических компонентов из внешней среды, свободна от микроорганизмов и возбудителей различных заболеваний. Данная вода очищена природным грунтовым фильтром. Кроме того, насыщение минералами такой жидкости значительно выше, чем добываемой из грунтовых пластов. Также вода из артезианского источника характеризуется высоким процентом содержания железа и солей жесткости – на основе кальция, магния и других макроэлементов.

Срок эксплуатации артезианской скважины зависит от жилы на которой она расположена

Недостатки устройства артезианской скважины

1. Цена артезианской скважины. Данный объект водообеспечения однозначно обойдется дороже, чем любая водная скважина или колодец. При этом на формирование стоимости бурения влияют следующие факторы: сезон (зимой бурение обойдется дешевле), применяемая технология бурения, цена насосного оборудования, кессона, автоматики. Отдельно оговаривается стоимость услуг бурщиков.
2. Необходимость установки водоочистительных конструкций. Высокое содержание железа – ключевой недостаток воды, добытой из артезианской скважины. Этот компонент невозможно увидеть невооруженным глазом, поскольку железо в двухвалентном состоянии не видно. А значит, вода, поднятая наверх, будет кристально чистой и прозрачной. Однако спустя некоторое время, после взаимодействия с воздухом железо переходит в трехвалентную фазу и выпадает в виде осадка. Именно такой осадок накапливается в чайниках, на ТЭНах бойлеров и других нагревательных элементах. Учитывая данный фактор, во время обустройства артезианской скважины необходимо выполнить монтаж системы очистки. Установка данного оборудования выполняется только после проведения анализа воды, который позволит определить количество железа в жидкости.

Во время бурения скважины необходим монтаж системы очистки, так как артезианская вода имеет очень высокий уровень железа

Как провести воду в дом из скважины

Полноценный и обустроенный по всем правилам водопровод в частный дом – это:

1. Своя скважина и поверхностный (или глубинный) насос в ней. В редких случаях пользуются насосной станцией – оборудование слишком дорогое для обслуживания небольшой семьи;
2. Система фильтров: фильтр грубой очистки перед насосом, и фильтр тонкой очистки в конце водопровода;
3. Гидроаккумулятор – накопительный резервуар, который обеспечивает необходимое давление в системе снабжения дома питьевой водой;
4. Вода подводится к отопительному котлу и к бойлеру для ГВС.

Поверхностные насосы слишком маломощные, и способны поднять воду с глубины ≤ 9 метров, поэтому рассмотрим, как провести воду из скважины в дом глубинным насосом – такие агрегаты работают и на глубине до 200 метров.

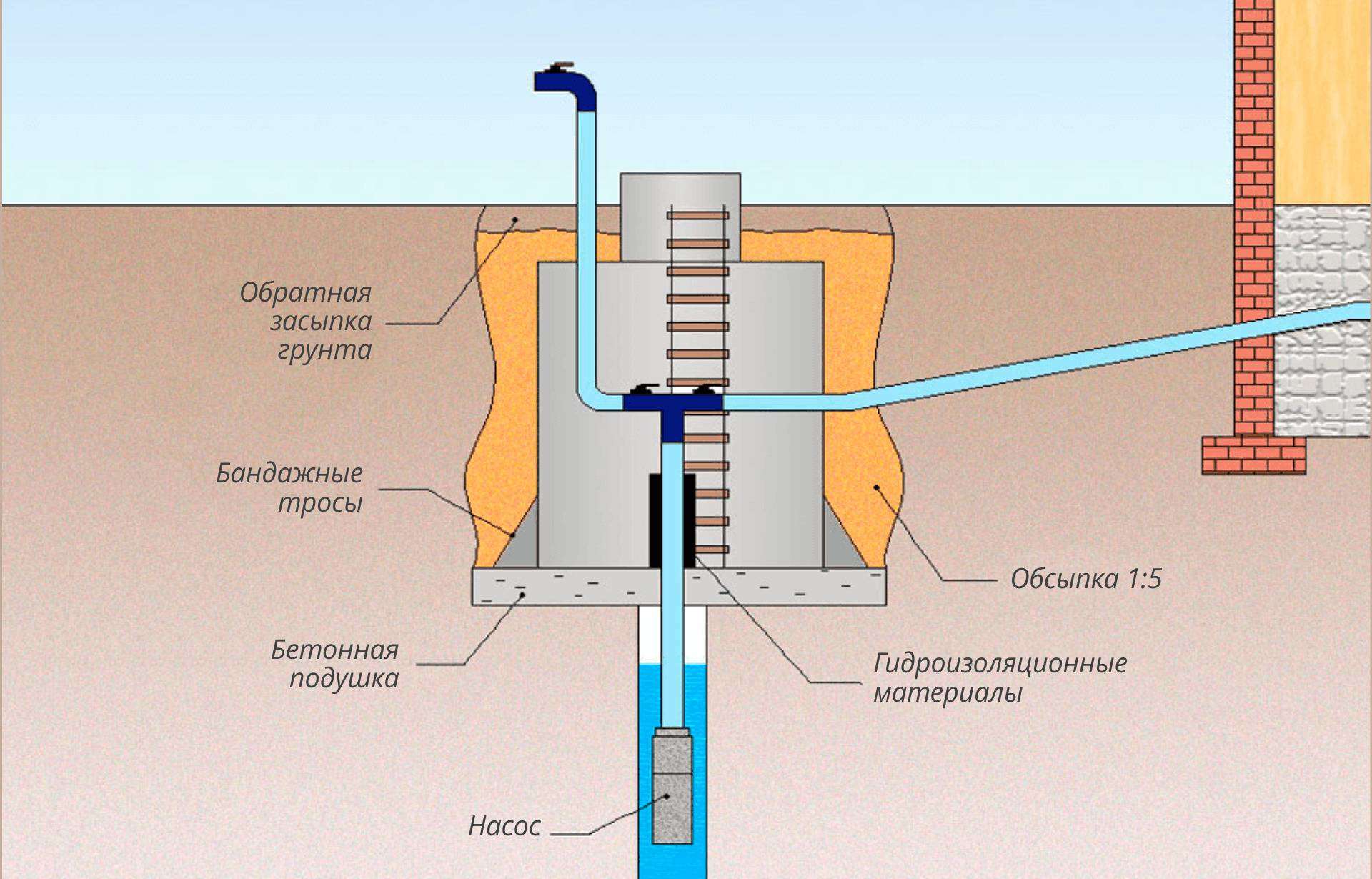

Обустройство водопровода начинается со строительства специального углубления – кессона, который предназначен для защиты скважины от талых вод, а также служит утеплителем. Из этого углубления зимой удобно осматривать скважину при профилактике и ремонте насосного или фильтрационного оборудования.

Стенки кессона выкладываются кирпичом, но лучший вариант – опустить в котлован пару ж/б или толстостенных полимерных колец. Дно ямы засыпается песчаной подушкой, сверху насыпается щебень, слои трамбуются. Дно кессона должно располагаться ниже точки промерзания почвы в регионе, и от этого уровня начинается прокладка труб в дом от скважины своими руками.

Ширина кессона – не больше 1,5 х 1,5 метра, стенки утепляются пенопластом (пенополистиролом) и штукатуркой, которая наносится на листы ППУ. Поверх штукатурного слоя наносится слой гидроизоляции – битум, гудрон или мастика. Яма закрывается крышкой.

Если воду из скважины будет поднимать поверхностный насос, его устанавливают тут же, в кессоне. При работе погружного насоса он опускается в скважину, а из кессона уже можно провести воду из скважины в дом подключением шланга от насоса к подземному трубопроводу.

Насос поверхностный под скважину.

Этот тип насоса применяют, если скважина неглубокая.

Тип насоса стоит дешевле, чем погружная установка, отличается более легким монтажом и обслуживанием.

Самым рациональным и выгодным решением станет приобретение комплексной насосной станции, которая оснащена насосом поверхностного вида, мембранного бака объемом до шестидесяти литров, автоматическое управление.

В источник погружают шланг, чтобы всасывать воду. Размер шланга внутри небольшой, его активно применяют для абиссинских колодцев, в них невозможно расположить насос другого вида.

Недостатком системы считается небольшая глубина, с которой способен работать прибор, максимум десять метров.

Внимание! Область применения насосов ограничивается малыми скважинами либо колодцами. Малая высота подъема диктует правила установки станции: ее располагают на близком расстоянии от скважинного отверстия, чтобы система не испытывала гидравлического сопротивления, которое надо преодолеть на пути к зданию, где находится оборудование

Малая высота подъема диктует правила установки станции: ее располагают на близком расстоянии от скважинного отверстия, чтобы система не испытывала гидравлического сопротивления, которое надо преодолеть на пути к зданию, где находится оборудование.

Выбор типа скважины

Схема артезианской скважины.

Процесс бурения скважины является достаточно трудоемким, важно учитывать соблюдение порядка проведения работ, которые предполагают наличие у мастеров ряда знаний и навыков. Выбор типа скважины и методика ее монтажа будут зависеть не только от предпочтений, но и геологических особенностей почвы, а также предполагаемых потребностей

Стволы для скважин, как правило, бывают безфильтровыми, то есть артезианскими, фильтровыми, которые еще называются песчаными, а также представленными колодцами.

Бурение артезианских скважин происходит до тех пор, пока не будет достигнут пористый известняк, его залегание может быть на уровне в 150 м или больше. Описываемая скважина на воду способна обеспечить несколько частных домов водой в течение целого года, ее преимущество в том, что в подобном забое жидкость не может замерзнуть. Эксплуатировать безфильтровую артезианскую скважину можно в течение полувека.

Бурение скважины с фильтром, устанавливаемой на песок, происходит на глубину от 15 до 30 м. Такое устройство представлено заглубленной трубой, на конце которой расположен фильтр, он отвечает за отсеивание крупнофракционного песка. Подобная скважина станет снабжать водой негабаритный частный дом или загородный участок.

Конструкция скважины на песок.

Скважина на песок имеет плюсы, которые заключаются в простоте проведения работ и приемлемой стоимости монтажа. Однако у нее есть и минусы, среди которых незначительная производительность, равная 1 м3/час, и не столь внушительный срок эксплуатации, достигающий 10 лет. Кроме того, есть высокая вероятность, что такая скважина может заилиться и попасть в забой поверхностных и подземных вод.

Абиссинский колодец, который еще называется трубчатым, заглубляется на 8-12 м, его обустройство производится с использованием бетонных колец, выпущенных в заводских условиях. Если на участке имеется хороший родник, то колодец довольно скоро наполняется, и в нем накопится вода, таким образом, средняя его вместительность может достигать 2 м3.

Выбирая скважину на воду, следует учесть примерные потребности и то, насколько регулярно она будет использоваться. Если обустраивать скважину на воду предполагается в условиях дачного участка, который хозяева посещают сезонно, то можно начать обустраивать фильтровой ствол. А вот если скважина нужна для габаритного частного дома, то можно монтировать артезианскую. Это решение позволит получить самый надежный вариант автономного водоснабжения.

Подбор и монтаж оборудования для поставки воды

Водоснабжающее оборудование отличается типом и местом установки. Основными элементами являются:

• насос, который опускают в скважину или располагают на поверхности;
• автоматика, обеспечивающая включение и отключение помпы, защиту от перегрузок;
• гидроаккумулятор — емкость для накопления воды.

Гидроаккумулятор бывает открытого и закрытого типа. Открытый устанавливают в самой высокой точке здания. Предпочтительнее закрытый (мембранный) гидроаккумулятор, поддерживающий постоянное давление в водопроводе.

Поверхностный насос для неглубокой скважины

Поверхностное оборудование легко установить, оно дешевле погружного. Область применения ограничивается глубиной уровня воды. Если она превышает 8 м, помпе трудно захватить воду. Максимальная глубина — 10 м, но в этом случае оборудование работает с минимальной производительностью, долго запускается.

Наиболее рациональное решение — поставить насосную станцию, оснащенную, кроме помпы, мембранным баком и автоматикой. Приобрести комплект «три в одном» дешевле, чем отдельные составляющие.

Поверхностный насос.

Станцию размещают на поверхности, шланг от нее опускают в скважину. Это упрощает монтаж и уход. Водоприемная труба небольшого диаметра, что позволяет применить станцию в абиссинском колодце.

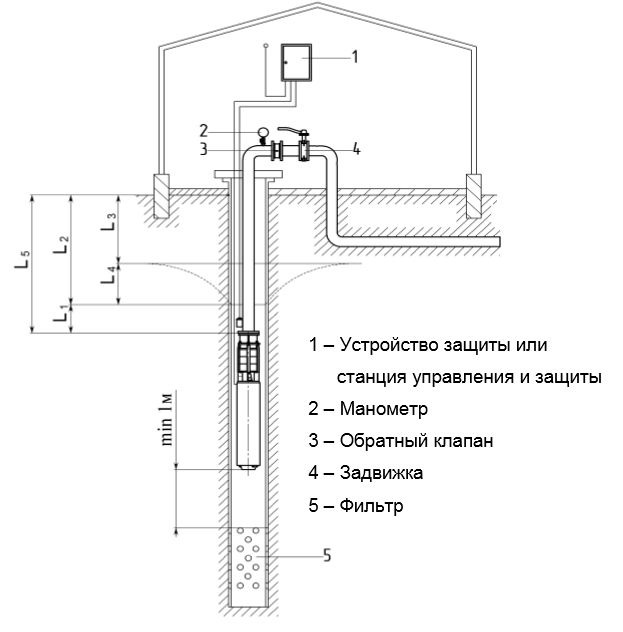

Погружной насос для глубокой скважины

С глубины более 10 м поднять воду можно только погружной помпой. Некоторые изделия снабжаются автоматикой управления, защитой от перепадов напряжения, сухого хода.

Обязательные элементы водоснабжающего оборудования для частного дома — гидроаккумулирующий бак и автоматика. Глубинная помпа обеспечивает подъем воды на большую высоту, поэтому никаких ограничений в выборе места для расположения мембранного гидроаккумулятора нет. Его и автоматику можно разместить на большом удалении от источника водозабора — на производительность это влияет незначительно. Отличным выбором месторасположения будет подсобное помещение, где сухо и чисто.

Глубинный насос монтируют, опуская в скважину на отметку ниже уровня воды вместе с другими устройствами:

• кабелем для подачи питания на электродвигатель;
• пластиковой трубой;
• нержавеющим страховочным тросом.

Разведочное бурение и анализ воды

Разведочное бурение проводят для определения качественного источника воды на участке, а также для проведения анализа добытой воды. Иногда она служит временным источником, пока не будет окончательно принято решение о капитальной скважине. Разведочный стол называют иглой.

Самый точный результат даст, конечно, разведочное бурение

Для этого нужна буровая штанга, буровой снаряд и обсадка, которые будут составлять одно целое. Бур остается в земле. Такая скважина выполняется ударной технологией. Особых буровых инструментов для этого не требуется. Проходка составляет до трех метров в час, а максимальная глубина – до пятидесяти метров.

Простейший фильтр будет иметь на конце своем копьевидный наконечник, в середине состоять из трубы отверстия, а на верхушке – из шарикового клапана.

Добытую таким образом воду отдают в любую лабораторию по исследованию природных ресурсов для проверки на минеральные вещества, активность ионов водорода, содержание металлов, щелочей, растворенных кислот.

https://youtube.com/watch?v=6fEh5sKPTp8

Время для изготовления скважины

Работы рекомендуется выполнять в августе-сентябре. В этот период водоносные пласты содержат наименьшее количество ресурса. При выполнении работ в зимнее время воду замораживают. Для этого в колодец вводят скважинный насос, который крепится к трубе-кондуктору и подает холодные воздушные потоки. Жидкость замерзает через 3-7 дней.

Технология бурения не отличается от таковой в летнее время. Высота кондуктора должна достигать уровня земли. Трубу нужно заглублять ниже слоя песчаников. При необходимости высоту кондуктора увеличивают, накручивая муфты. После завершения работ свободное пространство засыпают, что защищает скважину от попадания сточных вод.

В каких случаях углубление имеет смысл?

Чтобы спрогнозировать качество результата, необходимо иметь представление о структуре водоносных слоев и грунтовых пластов.

Под черным плодородным слоем залегают глины, суглинки и супеси. В отдельных карманах, в структуре которых содержится песчаник, могут протекать подземные ручьи, образованные поверхностными потоками.

Ниже верхнего слоя песчаников под глиняной коркой снова располагается слой песков (иногда с галькой), в котором протекают подземные реки. В большинстве случаев эти грунтовые воды являются продолжением наземных водоемов. Пески на этой глубине могут перемещаться вместе с водяными потоками, образуя «плывуны».

Глубже располагаются глины с валунами и гранитами. Третий слой песков, смешанных с водой, лежит, как правило, на поверхности пористых известняков, в толще которых текут мощные потоки артезианского уровня.

Существующие колодцы доходят до поверхностных или грунтовых вод. Нередко их наполняемость ограничена плывунами, малозаметными пользователям. При регулярном пользовании в толще песка образуется линза, в которой накапливается вода. Ее дебит колеблется – от 300 л/сутки до 600 л в час.

Для минимального водопользования этого объема может быть и достаточно, однако такого количества влаги не хватит на обеспечение среднестатистической современной семьи. Попытки углубить колодец оканчиваются неудачей: вместо отобранного песка подземный поток приносит новый, и природный баланс восстанавливается.

В таком старом колодце можно попытаться пробурить скважину: заглубление обсадной трубы в нижележащие пески не потребует больших физических усилий. Процесс устройства должен пройти без лишних осложнений, если под плывуном не обнаружится гранитное дно.

Виды скважин и колодцев

Существует несколько видов скважин, различающихся друг от друга по глубине, следовательно, и по качеству подаваемой воды. На глубину от 10 до 50 метров бурятся мелкие или песчаные скважины.

Если источник глубиной более 50 метров, то он считается артезианским. Для него характерен известняковый слой, и пробить его можно только при наличии спецтехники.

Для каждого вида применяется свой способ бурения. Различают несколько вариантов технологий — канатно-ударная, перфоративная, роторная.

Если пробить источник воды планируется самостоятельно, то выделяют и ручную технологию бурения. На чем остановить свой выбор, зависит от величины планируемого заглубления, вида почвы, целей использования воды.

Наиболее распространенными видами источников воды являются колодец, скважина на песок и артезианская скважина. Для них характерна своя глубина, качество и объем подаваемой воды. Также различаются они по виду почв, в которых пробиваются, и по сроку эксплуатации.

Основные виды:

1. колодец;
2. на песок;
3. артезианская.

Колодец или абиссинский колодец не требует привлечения для работы спецтехники, и может быть сделан самостоятельно. Используется металлическая труба с острым наконечником и отверстиями по стенкам.

Трубка забивается в землю на глубину 8-10 метров. Благодаря отверстиям на стенках труба является осадной, и одновременно служит фильтром для колодца. Порода почвы не должна быть твердой.

К преимуществам такого колодца можно отнести доступность изготовления своими усилиями и простоту конструкции. Однако есть свои минусы — невозможно установить углубленный насос, а только поверхностный, из-за малого диаметра трубы.

Вследствие этого нет возможности обеспечить достаточный напор водоснабжения. Также недостатком является относительно небольшой срок службы, около 5 лет.

Заглубление на песок происходит до уровня 15-30 метров. В пробуренное отверстие устанавливается труба, на конце которой крепится металлическая сетка из нержавеющей стали. Сетка предназначена для фильтрации гальки, которыми богаты крупно-фракционные пески.

Именно в этих пластах устанавливается фильтрационная труба. Такой источник воды способен обеспечить потребности загородного дома. При постоянной эксплуатации он прослужит 15 лет.

Конечно, покрыть все потребности в воде и обеспечить дом кристально чистой водой способна только артезианская скважина. Бурение происходит до уровня известковых пород.

Поэтому глубина залегания артезианской воды может достигать и 200 метров. Такой источник может обеспечить больше 10 кубометров воды в час. Его срок службы составляет 50 лет.

Устанавливаем металлопластиковые трубы своими руками: инструменты, необходимые для монтажа, а также пошаговая инструкция. Как очистить воду из скважины от железа? Обзор фильтров.

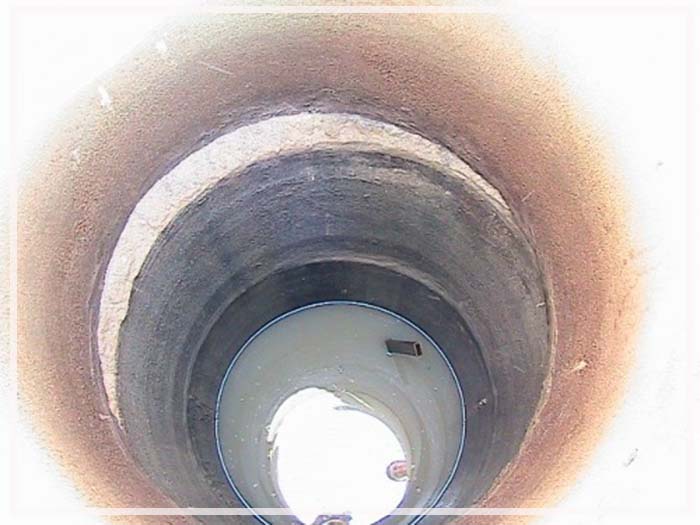

В каком колодце можно делать скважину?

Отдельного ГОСТа или СНиПа с требованиями к элементам скважины в колодце не существует. Заказчики и исполнители руководствуются здравым смыслом при выборе методов, отдавая предпочтение наиболее функциональным и безопасным.

В первую очередь необходимо удостовериться в том, что скважина не станет причиной обрушения стенок в колодец. Для этого существующую конструкцию тщательно обследуют, выявляют явные и потенциальные дефекты, устраняют их.

Колодцы, выложенные из бревен, в 90 процентах случаев нуждаются в дополнительной обвязке и усилении. Бетонные кольца более надежны и долговечны, но и они требуют предварительного изучения. Кладка должна быть без щелей, разрушений, шатающихся элементов. Трасса шахты должна быть вертикальной.

Чем заделать швы: гидроизоляция шахты

Когда колодец полностью пробурен и кольца все стоят, необходима гидроизоляция их с внутренней стороны. Если выполняться она будет в мокрых грунтах, то рекомендуются обмазочные составы.

Например, можно использовать битумную мастику. Ей обязательно обрабатываются кольца снаружи. Это значительно продлит срок их эксплуатации. Изнутри дополнительно обмазываются стыки.

Нередко бетонные шахты в качестве гидроизоляции обматывают рулонной изоляцией, например плотным полиэтиленом. Пленка гораздо дешевле. Однако используется она исключительно с наружной стороны. Нужно быстро обкопать кольца по кругу и обмотать их пленкой.

Некоторые дачники прибегают к дополнительной гидроизоляции, изготавливая глиняный замок. Особенно актуально, если при копке на поверхность поднималась глина. Ее можно будет использовать, засыпая колодезь с наружной стороны.
