Обзор насосов для скважины Грундфос

Устройство и принцип работы скважинных насосов Грундфос

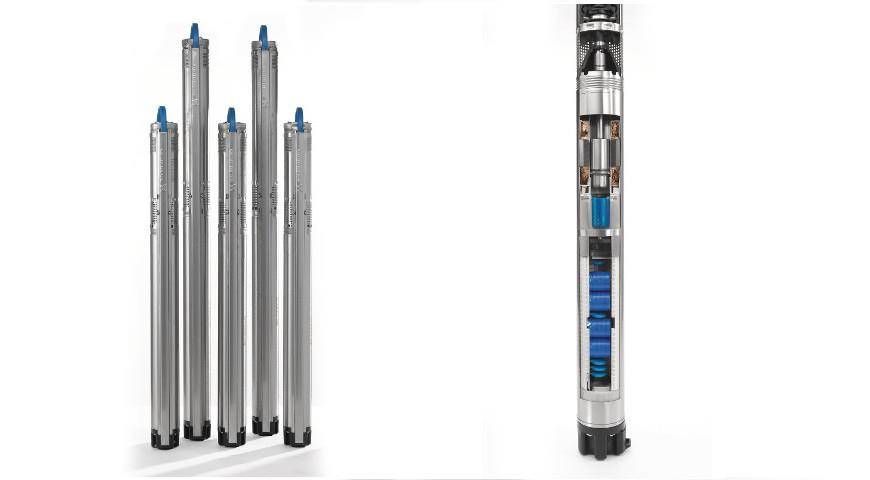

Grundfos – насосное оборудование датского производства

Агрегаты от датского производителя имеют схожее устройство. Различаются модели лишь техническими характеристиками. Корпус насосов выполнен из нержавейки, лигированной никелем и хромом. В зависимости от модификации аппарата он может быть оснащён однофазным или трехфазным двигателем.

Работает насос Грундфос за счет всасывающей спирали (архимедова винта). Он расположен непосредственно в корпусе устройства. Благодаря такому центробежному рабочему колесу оборудование может функционировать в горизонтальном или вертикальном положении.

При включении насоса винт вращается и тем самым всасывает воду в накопительную камеру. Затем он транспортирует её вверх, выталкивая в выходной патрубок.

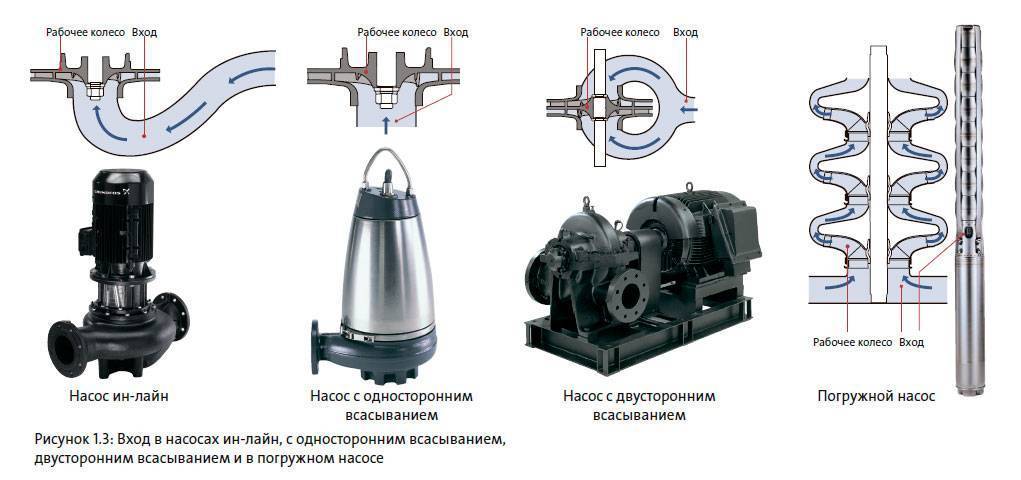

Устройство и назначение

В зависимости от назначения и конструкции отличаются и принципы работы насосной техники компании «Grundfos».

Схема подключения

Глубинные модели обеспечивают извлечение воды из скважин различного диаметра. Работа этих насосов основана на влиянии на воду центробежной силы. Чаще всего изделия размещены в корпусах имеющих продолговатую форму.

Работа устройства возможна только при наличии полного погружения в водную среду при одновременном заполнении корпуса водой. Электродвигатель, установленный в конструкции, обеспечивает вращательное движение рабочего колеса насоса.

Лопасти рабочего колеса в результате своего движения захватывают воду и проталкивают ее в выходной патрубок агрегата с большой силой и скоростью. За счет снижения давления в области размещения рабочего колеса происходит под влиянием внешнего давления воды открытие клапана и поступления жидкости к рабочему колесу извне. Управление работой осуществляется при помощи использования блока управления и регулирования параметров работы, как правило, такие блоки работают в автоматическом режиме.

Параметры выбора

Если насос Grundfos рассматривается в качестве питающего (для восполнения потерь теплоносителя и заполнения системы), то главным параметром его считается производительность. Обычно её берут из расчёта 0,5% объёма всей системы.

Но если водяное устройство будет работать как полноценный циркуляционный насос, то тут выбор должен быть строже.

Мощность

Этот параметр показывает, какой объем устройство перекачивает за единицу времени. Выбор зависит от мощности отопления. Лучше брать насос с небольшим запасом мощности (но без фанатизма — запаса 10% производительности достаточно), поскольку на режимах близким к предельным возможно превышение уровня шума. Как правило, заводские настройки соответствуют наименьшей шумности.

Давление

Напор зависит от сопротивления системы динамическому давлению и этажности отапливаемого помещения. Чем больше поворотов и регулирующей арматуры, тем выше должны быть показатели.

Предельное давление зависит от особенностей системы. Статическое давление в открытых системах определяется высотой расширительного бачка, в закрытых — напорной мембраной.

Скорость и шумность

Помимо этих параметров, можно обратить внимание и на дополнительные опции последних моделей концерна. Например, насос с трехпозиционным переключателем скорости позволяет адаптировать работу под потребности системы и экономить на потреблении электроэнергии (если сравнивать односкоростными моделями)

Например, насос с трехпозиционным переключателем скорости позволяет адаптировать работу под потребности системы и экономить на потреблении электроэнергии (если сравнивать односкоростными моделями).

Но современные разработки с электронными регуляторами, способны настолько чётко подстраиваться под условия и потребности отопительной системы, что дают снижение энергопотребления в 2–5 раз. Не говоря об уменьшении шумности.

Про шумность нужно знать следующее: модели с сухим ротором заметно шумнее. Насосы с мокрым ротором при работе практически не слышны. Но если их мощность превышает потребности системы или они работают на пределе — шумность возрастает. А также шум означает наличие воздуха в системе.

Справка! Последние модели Grundfos являются отличной альтернативой устаревшим насосам других марок — они потребляют меньше энергии и работают заметно тише.

Водяное отопление с естественной циркуляцией

Отопительные системы без насоса обычно классифицируются в соответствии с определенными характеристиками, отражающими их функциональность.

В зависимости от типа уравнительного бака, естественное циркуляционное отопление обычно подразделяется на следующие типы:

1. Открытая система отопления. В этом исполнении расширительный бачок расположен как можно выше для создания избыточного давления и обеспечения откачки воздуха. В этом случае бак также используется для подачи жидкости в систему.
2. Закрытая система отопления с естественной циркуляцией отличается тем, что вместо расширительного бачка устанавливается диафрагменный аккумулятор, с помощью которого создается дополнительное давление не более 1,5 атмосфер. Из соображений безопасности система имеет встроенный манометр, который регулирует внутреннее давление.

Нагревательные конструкции с естественной циркуляцией также разделены в зависимости от способа соединения нагревательных элементов. В соответствии с данной классификацией, существуют следующие виды отопления

1. Монотрубная система отопления. Принцип действия этого типа отопления заключается в том, что все нагреватели соединены последовательно с системой, т.е. охлаждающая жидкость циркулирует от одного элемента к другому. Несомненным преимуществом этого типа отопления является то, что его установка достаточно проста и требует минимального количества материалов.
2. Двухтрубная система отопления с естественной циркуляцией. В этом варианте нагревательные элементы соединяются параллельно с главной трубой. Другими словами, каждый агрегат поставляется с одинаковой температурой, и охлажденная жидкость возвращается в котел по трубе, обычно называемой «обратная труба».

Эта схема отопления является оптимальной для отопления жилых помещений. Единственным недостатком является то, что для монтажа такой отопительной системы требуется большое количество труб и другой сантехнической арматуры.

Совет по строительству: При выборе отопительной системы для вашего дома, вы должны учитывать ваши характеристики при покупке всех расходных материалов для отопительной установки.

Модельный ряд Grundfos SQ

Grundfos SQ самая востребованная серия скважинных насосов. Модели отлично проявляют себя в местах отсутствия централизованного водообеспечения для обустройства независимой водонапорной системы и используются в скважинах диаметром 3 (76 мм).

Модельный ряд SQ бытового пользования представлен насосами серии SQ типа 1, 2, 3, 5, 7. Каждый тип имеет несколько собственных модификаций. Устройства отличаются между собой производительностью и напором. Основные технические характеристики представлены в маркировке, где первая цифра указывает на количество жидкости, выкачиваемой из системы за 1 час, последние на высоту водяного столба.

Так, агрегат средней мощности SQ3-105 имеет следующие параметры:

• производительность 3 м³/ч,
• напор 105 м.

Общие технические характеристики насосов серии SQ представлены так:

• максимальный расход 1,4/1,6/1,8/2,5/3/3,5/4/5,5/7/9/9,5/15 м³/ч,
• номинальная подача 1/2/3/5/7/9 м³/ч,
• номинальный напор 36/37/45/50/56/68/70/85/88/92/109/128/132 м,
• мощность 0,7/1,15/1,68/1,85 кВт,
• вес насоса 4,7-7 кг.

Линейка установок серии SQ оборудована 1-фазным электродвигателем MS 3, автоматическим блоком управления (АБУ) SQSK, реле давления FF4, универсальными АБУ PM 1/PM 2. В качестве питания служит переменный ток от электросети. АБУ SQSK разработан для ручного и автоматического включения или отключения напорных агрегатов с учетом давления, работает в сочетании с тепловым датчиком. Реле давления FF4 1-полюсный управляющий термодатчик с перекидным контактом, передающим сигнал на запуск или отключение устройства.

АБУ PM1/PM2 объединяет все функции защиты и индикации. PM 2 оборудован ресивером емкостью 0,1 л, уменьшающим число запусков/остановок при низкой подаче. Для большего снижения расхода можно установить внешний гидробак. Использование АБУ увеличивает возможности насоса и позволяет пользователю сэкономить на комплектующих.

Существуют модели с тросом, входящим в комплектацию, и без него. Насосы с кабелем пользуются большим спросом среди потребителей, т. к. покупатель избавляется от самостоятельного подбора резьбового сечения изделия и последующего монтажа.

Автоматические насосы могут работать как в вертикальном положении с погружением в шахту, так и в горизонтальном, т. е. располагаться на поверхности. В таком случае в комплектацию входит специальный кожух для охлаждения.

Модельный ряд SQE

Модели серии SQE конструктивно являются аналогами насосов SQ. Главное отличие изделий наличие частотного преобразователя, который поддерживает постоянство давления и регулирует частоту вращения электромотора. При отсутствии случайного снижения напора жидкости и перебоев в водоподаче, вне зависимости от количества открытых кранов, водозабор будет таким, каким установил его пользователь.

Для автоматического управления насосными системами SQE предназначен АБУ CU 301, корректирующий рабочие параметры. При отсутствии воды механизм заполняет мембранный напорный бак и останавливается.

Модели и подробные характеристики

Grundfos Upa 120

Здесь стоит двухрежимный переключатель управления: ручное и автоматическое. Это нужно для того, чтобы обеспечить работу оборудования независимо от наличия и исправности датчика давления/протока жидкости. Если датчика нет – для аппарата выставляется ручной (принудительный) режим. При наличии датчика в трубе насос будет включаться в автоматическом режиме только тогда, когда расход воды станет превышать 90 литров в час.

В комплекте к этой модели проточный датчик не идет. Его нужно будет купить отдельно. Зато эту установку можно использовать и для подключения к системе водоснабжения напрямую и для открытых водных систем.

Бесшумность аппарата достигается благодаря внутреннему охлаждению ротора, а, значит, отсутствию вентилятора. Поэтому его можно устанавливать в квартирах и домах, не заботясь о дополнительной звукоизоляции.

При своей относительно маленькой мощности в 235 Вт, аппарат способен создавать напор до 13 метров. А защита кабеля от замыканий надежно охраняет работу электродвигателя.

Бесперебойная работа гарантируется при влажности воздуха до 95% и температурах воздуха от +2 до 40°С, в диапазоне нагрева воды от 2 до 60°С и при минимальном давлении на патрубок 0,5 бара. Расход воды при нормальной работе до 2,8 кубометра в час.

Grundfos UPA 15-90

Насос грундфос для повышения давления модели 15-90 можно использовать для монтажа прямо на трубопровод благодаря конструкции ин-лайн. Встроенная защита от работы без воды (сухого хода) автоматически выключает насос при перебоях с водоснабжением.

Трехпозиционная клеменная коробка: полное выключение (OFF), автоматическое включение с установленным датчиком прохода воды (AUTO) и режимом ручного управления системой (MANUAL), которая переводит установку в режим принудительной работы.

В этой модели, в отличие от 120-ой, есть встроенный датчик, который называют еще реле протока. Уровень шума достигает максимума на 35 децибелах. Насос спроектирован без использования сальников. Тип ротора – мокрый. Тип установки аппарата – вертикальный.

Мощность аппарата 118 Вт и напор 8 метров при пропускной способности до 1,5 кубометров в час. Максимальная температура воды – 60°С. Система снабжена защитами от перепадов напряжения и перегрева, в следствие повышения температуры воды, и отслеживает уровень воды в аппарате автоматически.

Правила установки насоса для повышения давления

О чем нужно обязательно помнить при подключении любого насоса:

• обязательно заземлить разъем;
• выжать лишний воздух;
• включать первый раз в режиме «авто».

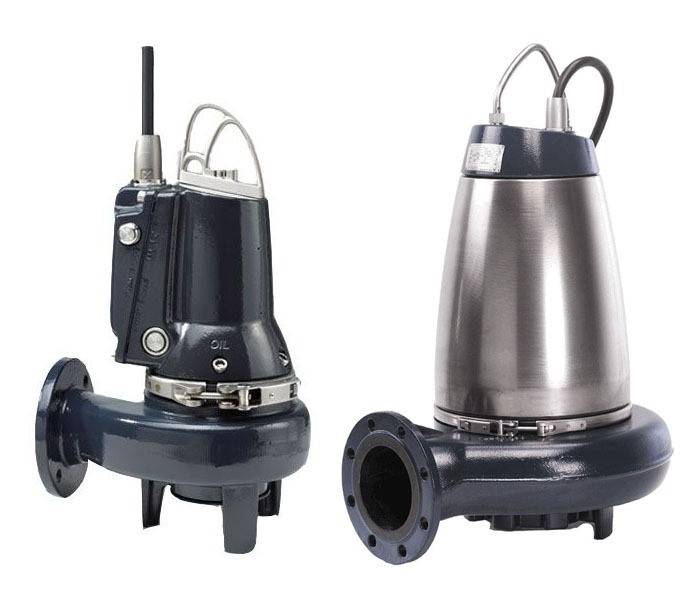

Насосы погружного типа

Вообще-то, в водозаборных целях можно применять не только погружные, но и насосы, которые работают без необходимости опускать их в воду. Конечно, и у тех, и у других видов насосов имеются как свои преимущества, так и свои недостатки. Но именно погружные получили широкое распространение не только в России, но и по всему миру. И в первую очередь причиной тому – доступная цена в сочетании с незамысловатым принципом работы и простотой в эксплуатации.

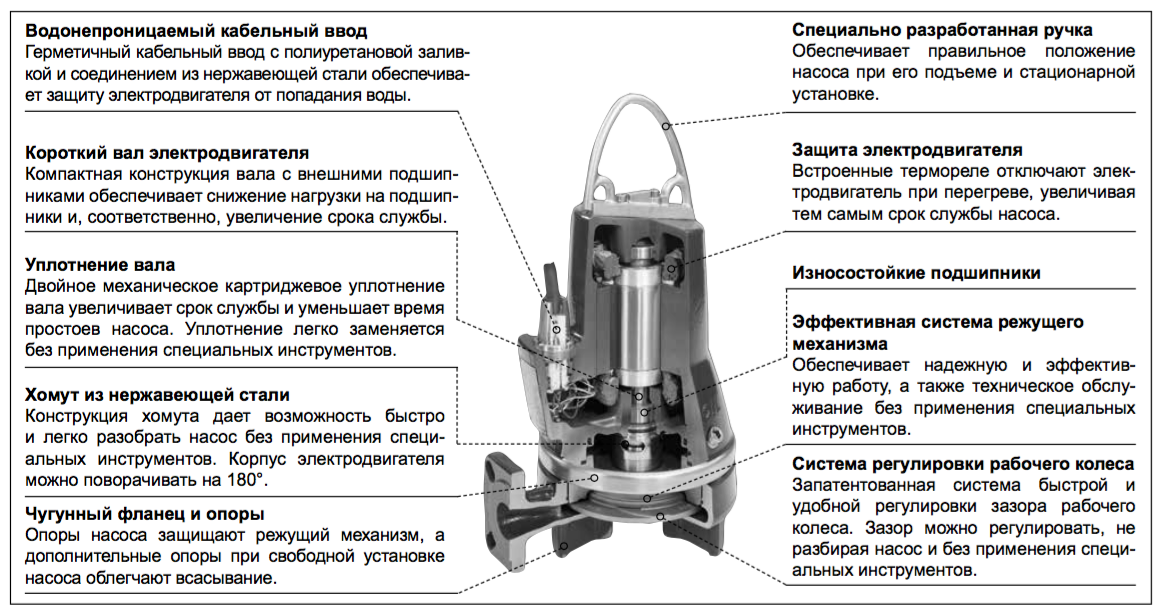

Погружной насос конструктивно имеет всасывающий клапан, который, собственно, и погружается в воду. В зависимости от конструкции, погружные насосы от Grundfos могут быть верхнезаборного типа и нижнезаборного. В чем разница:

• Погружные насосы верхнего типа осуществляют забор воды при помощи клапана, расположенного в верхней части его корпуса;
• Соответственно, нижнего – с помощью клапана в нижней части корпуса устройства.

Возникает при этом вполне естественный вопрос: а какого именно типа насос выбрать. Специалисты рекомендуют выбирать все-таки верхнего типа. И тому есть ряд причин. Во-первых, нижний клапан, особенно, если он расположен очень близко ко дну скважины, будет обязательно засасывать всевозможный мусор – ил, частицы грунта… Ситуация усугубляется, если насос не оборудован специальным защитным фильтром. В этом случае внутрь корпуса будет постоянно попадать всевозможный сор, так что скорый выход из строя насоса обеспечен.

Погружной насос бывает двух типов: верхний и нижний. Для более эффективного применения рекомендуют выбирать все-таки насос верхнего типа, т.к. нижний клапан будет засасывать  ил,  грунт и прочий мусор.

Модельный ряд SP

Ассортимент продукции серии SP отличается более мощными техническими характеристиками. Модельный ряд представлен разными насосами, от SP 1А-14А до SP215, производительность которых варьируется от 1 до 280 м³. Наиболее востребованы среди населения для использования в бытовых целях автоматические установки 8А и 14А с модификациями, отличающимися между собой количеством ступеней, влияющих на продуктивность.

Так, в агрегате SP 14A-10 число ступеней – 10, подача – 14 м³/ч, в насосе SP 1A-57 параметры такие:

• напор – 200 м;
• номинальный расход – 1 м³/ч;
• число ступеней – 57.

Кроме стандартных моделей, производитель разработал насосные установки серии SP с некоторыми особенностями, указанными в маркировке, например буква “N” обозначает изготовление корпуса из нержавеющей стали типа DIN 1.4401, “Е” – возможность эксплуатации насоса в агрессивной среде.

Общие характеристики насосов-автоматов группы SP индивидуального пользования:

• максимальная высота водяного столба – 36/52/78/95/108/137/168/195/210/280/330/380/480/540/560 м;
• мощность – 0,37/0,55/0,75/1,1/1,5/2,2/5/7,5/9,2/11/13/15 кВт;
• подача – 1/2/3/4,4/5/7/14 м³/ч.

В насосном оборудовании разных модификаций установлены такие электродвигатели:

• Типа MS:
• 1-фазные 4-дюймовые мощностью до 2,2 кВт;
• 4-дюймовые 3-фазные – до 7,5 кВт;
• 3-фазные Т60 – до 5,5 кВт;
• 6-дюймовые 3-фазные – 5,5-30 кВт;
• Погружные 2-полюсные с перематываемой обмоткой MMS:
• 6-дюймовые 3-фазные – 3,7-37 кВт;
• 8-дюймовые 3-фазные – 22-110 кВт;
• 10-дюймовые 3-фазные – 75-190 кВт;
• 12-дюймовые 3-фазные – 147-250 кВт.

Скважинные насосы могут устанавливаться вертикально, горизонтально (при использовании защитного кожуха) и наклонно, но не ниже расположения электромотора. Их монтируют в шахты размером от 101 мм без дополнительной техники.

Правила установки водяного оборудования Грундфос

Для начала нужно определиться с местом установки. В теории прибор ставится в любой разрыв магистрали. Но на практике лучше это делать на обратной трубе — как можно ближе к котлу. Между котлом и напорным (расширительным) баком. Такое расположение снизит тепловую нагрузку на конструкцию помпы и её рабочие лопасти.

Важно! При установке на выходящую магистраль возможно закипание теплоносителя на лопастях крыльчатки, что в итоге приведёт к быстрому износу. Лучшим вариантом будет выбор горизонтального участка трубы

Хотя возможно установить насос и на вертикальном участке

Лучшим вариантом будет выбор горизонтального участка трубы. Хотя возможно установить насос и на вертикальном участке.

Правда, тут важно, чтобы поток в этом месте шёл снизу вверх, а не наоборот — чтобы избежать завоздушивания. При установке насоса нужно проследить, чтобы его ротор стоял горизонтально — при наклоне возможно скапливание воздуха и его быстрый износ из-за недостаточной смазки (в насосах с мокрым ротором)

При установке насоса нужно проследить, чтобы его ротор стоял горизонтально — при наклоне возможно скапливание воздуха и его быстрый износ из-за недостаточной смазки (в насосах с мокрым ротором).

Клеммную коробку насоса при этом располагают сверху, чтобы предотвратить попадание воды при потере магистралью герметичности.

Внимание! Важно проследить, чтобы оборудование не устанавливалось близко к радиатору отопления, что может стать причиной сбоя внутреннего термостата. Насос подключают через байпас — обводное ответвление. В выбранной точке магистрали делается разрыв, в который ставят шаровый клапан для автоматической регулировки, или шаровый кран для ручного переключения режима, который дросселируют перемычкой-байпасом

В выбранной точке магистрали делается разрыв, в который ставят шаровый клапан для автоматической регулировки, или шаровый кран для ручного переключения режима, который дросселируют перемычкой-байпасом

Насос подключают через байпас — обводное ответвление. В выбранной точке магистрали делается разрыв, в который ставят шаровый клапан для автоматической регулировки, или шаровый кран для ручного переключения режима, который дросселируют перемычкой-байпасом.

С двумя запорными шаровыми кранами на входе и выходе (чтобы снять, если потребуется) устанавливается циркуляционный насос. Перед ним обязательно ставят грязевой фильтр и клапан (когда нет встроенного) для удаления воздуха.

Руководствуясь указаниями максимальной мощности потребления (указано на корпусе и в техническом паспорте), подбирают автоматический предохранитель для питания. Возможно подключение аппарата и через систему автоматики: термостат или таймер.

Модельный ряд SP

Ассортимент продукции серии SP отличается более мощными техническими характеристиками. Модельный ряд представлен разными насосами, от SP 1А-14А до SP215, производительность которых варьируется от 1 до 280 м³. Наиболее востребованы среди населения для использования в бытовых целях автоматические установки 8А и 14А с модификациями, отличающимися между собой количеством ступеней, влияющих на продуктивность.

Так, в агрегате SP 14A-10 число ступеней 10, подача 14 м³/ч, в насосе SP 1A-57 параметры такие:

• напор 200 м,
• номинальный расход 1 м³/ч,
• число ступеней 57.

Кроме стандартных моделей, производитель разработал насосные установки серии SP с некоторыми особенностями, указанными в маркировке, например буква N обозначает изготовление корпуса из нержавеющей стали типа DIN 1.4401, Е возможность эксплуатации насоса в агрессивной среде.

https://youtube.com/watch?v=r6yDN3HAuzI

Общие характеристики насосов-автоматов группы SP индивидуального пользования:

• максимальная высота водяного столба 36/52/78/95/108/137/168/195/210/280/330/380/480/540/560 м,
• мощность 0,37/0,55/0,75/1,1/1,5/2,2/5/7,5/9,2/11/13/15 кВт,
• подача 1/2/3/4,4/5/7/14 м³/ч.

В насосном оборудовании разных модификаций установлены такие электродвигатели:

1. Типа MS:
   • 1-фазные 4-дюймовые мощностью до 2,2 кВт,
   • 4-дюймовые 3-фазные до 7,5 кВт,
   • 3-фазные Т60 до 5,5 кВт,
   • 6-дюймовые 3-фазные 5,5-30 кВт,
2. Погружные 2-полюсные с перематываемой обмоткой MMS:
   • 6-дюймовые 3-фазные 3,7-37 кВт,
   • 8-дюймовые 3-фазные 22-110 кВт,
   • 10-дюймовые 3-фазные 75-190 кВт,
   • 12-дюймовые 3-фазные 147-250 кВт.

Скважинные насосы могут устанавливаться вертикально, горизонтально (при использовании защитного кожуха) и наклонно, но не ниже расположения электромотора. Их монтируют в шахты размером от 101 мм без дополнительной техники.

Общая информация о скважинных насосах Grundfos

Скважинное оборудование используется для подачи воды в бытовые и производственные системы водоснабжения, на ирригационные поля из скважин более 8 м, для понижения грунтовых вод, увеличения давления, пожаротушения. Они не предназначены для управления системами отопления, т. к. максимальная температура используемой жидкости достигает отметки +40…+60°С. Производитель для отопления рекомендует циркуляционные насосы серии UPS.

Водонапорные агрегаты сконструированы так, что могут перекачивать как очищенную от мелких взвесей и крупных частиц жидкость, так и зараженные или загрязненные грунтовые воды в местах расположения отходных свалок, складов с химикатами, гаражей, бензозаправочных колонок. Например, автоматические установки серии SP-NE, SPA-NE подходят для агрессивных водных горизонтов, т. к. обладают устойчивостью к воздействию масляных и химических растворов на водной основе.

Насосы бытового пользования покупают владельцы частных домов, загородных дач, коттеджных поселков, теплиц, садов и огородных участков, некрупные промышленные и сельскохозяйственные предприятия, нуждающиеся в большой водораздаче.

Напорные модули созданы по новейшим технологиям из качественных материалов, таких как коррозионно-стойкая сталь, композиты, поэтому отличаются длительным сроком эксплуатации. Погружной кабель выполнен из пищевой резины немецкого производства, подшипники – из керамики, высокопластичного фторкаучука или карбида вольфрама, наиболее устойчивого к абразивному износу.

Производитель оборудовал устройство 1- или 3-фазным двигателем в зависимости от модификации, всасывающим фильтром и обратным клапаном, блокирующим возврат жидкости. Электромотор на постоянных магнитах имеет высокий КПД, низкую энергоемкость, увеличенный момент пуска и высокую мощность в разном диапазоне нагрузок.

Устройства оснащены защитными элементами, в числе которых:

• Всасывающая спираль, препятствующая сухому ходу.
• Упорные кольца для блокировки осевого смещения.
• Термодатчик, автоматически останавливающий агрегат при перегревании.
• Вмонтированная защита электродвигателя:
• от перегрузки;
• от нагревания;
• от падения напряжения и перегрузки;
• возможность эксплуатации при низком (150 В) или высоком (315 В) напряжении, токовых скачках и перепадах в сети.
• Функция плавного пуска:
• защита от гидроудара в системе;
• препятствие износу.

Шкаф управления

Для создания надежной системы водоснабжения необходимо обустройство системы дистанционного управления насосным оборудованием. С этой целью устанавливается блок управления SQSK. Он самостоятельно блокирует или запускает подачу воды в зависимости от показателей давления или изменения уровня рабочей жидкости. Корпус шкафа отвечает требованиям ISO и имеет класс защиты IP65. В случае применения поплавкового выключателя SASU систему удаленного управления SQSK можно использовать для пополнения резервуара до необходимого объема. Установка поплавкового выключателя SAS обеспечивает удаление жидкости из емкости.

Модельный ряд и технические характеристики

На рынке представлены три основные вида насосного оборудования Грундфос для скважин:

• серия SP;
• модельный ряд SQ;
• серия SQE.

Первая линейка – насосы с диаметром колбы 4 дюйма (100 мм). Это серьезно ограничивает возможности оборудования в узкой обсадной скважине.

Серия SQE имеет те же технические характеристики, что и линейка SQ. Но при этом все модели ряда оснащены частотным преобразователем. Это позволяет поддерживать стабильное давление в системе. При установке гидроаккумулятора насосы этой серии особенно хороши для организации автономного водоснабжения загородного дома.

Серия SQ оптимальна для бытового применения.

Технические характеристики модификаций насосов серии SQ:

• SQ 1. Максимальная величина напора в линейке от 50 до 65 м. Производительность — 1 м3/час. Средняя мощность — 1 650 Вт.
• SQ 2. Позволяет формировать величину напора на 55, 70, 85, 115 м. Производительность — около 60 л/мин. Мощность – 1 650 Вт.
• SQ 3. Величина напоров — 65, 80, 95, 105 м. Производительность — около 60 л/мин. Мощность — 2 320 Вт. Насосы этой серии могут перекачивать даже грунтовые загрязненные воды.
• SQ 5. Позволяет подавать до 5 м3 воды в час с глубины до 70 метров. Вес модели — всего 6,4 кг.

Выбирая погружной насос Грундфос, важно учитывать показатели скважины: диаметр обсадной трубы, дебит и глубина источника

Насосы и область их применения

Достаточно часто эти устройства используются для подъема воды на поверхность, непосредственно из глубинных скважин. Подъем на поверхность земли воды термальных и миниисточников, а также добыча воды для обеспечения питьевого водоснабжения являются основными направлениями применения скважинных насосов grundfos. Помимо этого, использование скважинного оборудования позволяет осуществлять процесс водоподачи в системы водораспределения и водоснабжения. Оборудование этого типа с успехом используются при оснащении противопожарного оборудования.

Еще одной областью использования насосов скважинных grundfos является система водоснабжения промышленных предприятий. Эксплуатационные характеристики любой модели, как правило, напрямую связаны с внутренними габаритами скважинами, с требованием создания высокого давления для обеспечения поднятия воды с большой глубины, с требованием по обеспечению высокой коррозионной стойкости и возможности функционирования при наличии в закачиваемой воде мехпримесей, с обеспечением надежности конструкции, гарантирующей длительный срок службы.

Скважинные насосы grundfos используются в сельском хозяйстве, промышленности. Выбор модели техники, зависит от параметров скважины и условиями эксплуатации.

Подбор комплектующих глубинного насоса

Неопытные домовладельцы иногда думают, что на выборе насоса все заканчивается, но чтобы система, погруженная в скважину, нормально работала, вернее, вообще работала, необходимы некоторые комплектующие.

• Латунный переходник, который соединяет трубу с насосом.
• Напорную трубу — для передачи воды из скважины к гидроаккумулятору. Предпочтительней выбрать трубу высокого давления (10 атм.). Для насосов, погруженных в скважину глубиной более 60 м и работающих с объемом более 200 л, рекомендуют трубу (16 атм.).

Комплектующие для насоса

• Стальной трос (лучше из нержавейки). На нем насос опускают в скважину и фиксируют на необходимой высоте.
• Зажимы для троса, с их помощью трос закрепляют на оголовке и к насосу.
• Водонепроницаемый кабель для агрегатов с питанием 220 В нужен 3-х жильный, а если с 380 В, то 4-х жильный.
• Термоусадочная муфта – для соединения подводного и насосного кабеля.
• Оголовок – закрывает отверстие скважины и служит местом крепления троса.
• Реле давления и манометр. Некоторые модели производятся уже со встроенной автоматикой. Реле подбирают по максимальному значению тока для конкретной модели насоса.
• Переходники, адаптеры и тройники. Их количество зависит от особенностей системы подачи воды.
• Гидроаккумулятор. Для семьи из трех-четырех человек лучше выбрать бак не менее 100 л, чем больше его объем, тем реже будет включаться насос.

Модельный ряд Grundfos SQ

Grundfos SQ – самая востребованная серия скважинных насосов. Модели отлично проявляют себя в местах отсутствия централизованного водообеспечения для обустройства независимой водонапорной системы и используются в скважинах диаметром 3” (76 мм).

Модельный ряд SQ бытового пользования представлен насосами серии SQ типа 1, 2, 3, 5, 7. Каждый тип имеет несколько собственных модификаций. Устройства отличаются между собой производительностью и напором. Основные технические характеристики представлены в маркировке, где первая цифра указывает на количество жидкости, выкачиваемой из системы за 1 час, последние – на высоту водяного столба.

Так, агрегат средней мощности SQ3-105 имеет следующие параметры:

• производительность – 3 м³/ч;
• напор – 105 м.

Общие технические характеристики насосов серии SQ представлены так:

• максимальный расход – 1,4/1,6/1,8/2,5/3/3,5/4/5,5/7/9/9,5/15 м³/ч;
• номинальная подача – 1/2/3/5/7/9 м³/ч;
• номинальный напор – 36/37/45/50/56/68/70/85/88/92/109/128/132 м;
• мощность – 0,7/1,15/1,68/1,85 кВт;
• вес насоса – 4,7-7 кг.

Линейка установок серии SQ оборудована 1-фазным электродвигателем MS 3, автоматическим блоком управления (АБУ) SQSK, реле давления FF4, универсальными АБУ PM 1/PM 2. В качестве питания служит переменный ток от электросети. АБУ SQSK разработан для ручного и автоматического включения или отключения напорных агрегатов с учетом давления, работает в сочетании с тепловым датчиком. Реле давления FF4 – 1-полюсный управляющий термодатчик с перекидным контактом, передающим сигнал на запуск или отключение устройства.

АБУ PM1/PM2 объединяет все функции защиты и индикации. PM 2 оборудован ресивером емкостью 0,1 л, уменьшающим число запусков/остановок при низкой подаче. Для большего снижения расхода можно установить внешний гидробак. Использование АБУ увеличивает возможности насоса и позволяет пользователю сэкономить на комплектующих.

Линейка SQ работает от электросети.

Существуют модели с тросом, входящим в комплектацию, и без него. Насосы с кабелем пользуются большим спросом среди потребителей, т. к. покупатель избавляется от самостоятельного подбора резьбового сечения изделия и последующего монтажа.

Автоматические насосы могут работать как в вертикальном положении с погружением в шахту, так и в горизонтальном, т. е. располагаться на поверхности. В таком случае в комплектацию входит специальный кожух для охлаждения.

Модельный ряд SQE

Модели серии SQE конструктивно являются аналогами насосов SQ. Главное отличие изделий – наличие частотного преобразователя, который поддерживает постоянство давления и регулирует частоту вращения электромотора. При отсутствии случайного снижения напора жидкости и перебоев в водоподаче, вне зависимости от количества открытых кранов, водозабор будет таким, каким установил его пользователь.

Для автоматического управления насосными системами SQE предназначен АБУ CU 301, корректирующий рабочие параметры. При отсутствии воды механизм заполняет мембранный напорный бак и останавливается.

Насосные установки повышения давления CMB

Установки повышения давления Grundfos CMB на базе центробежных насосов серии CM представляют собой профессиональные автоматические насосные установки, которые включаются и отключаются в зависимости от давления жидкости при переменном водопотреблении.

Установка поставляется готовой к эксплуатации с предустановленным значением давления при запуске и соответствующим значением давления предварительной зарядки бака. Разница между давлением включения и давлением отключения установки составляет примерно 1 бар.
Установка повышения давления Grundfos CMB включает в себя насос CM, мембранный напорный бак (24 л или 60 л), реле давления, манометр, кабель и штекер, собранные в единый агрегат.
Насосная установка Grundfos CMB готова к работе сразу же после монтажа в систему и подключения к сети электропитания.

Установка повышения давления Grundfos CMB в основном применяется для широкого ряда задач бытового водоснабжения: водоснабжение и перекачивание воды в частных домах, садоводстве.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

— бесшумная работа — уровень шума ниже 55 дБ(А);
— длительный срок службы;
— высокая надежность, благодаря исполнению насосов CM из нержавеющей стали;
— полностью укомплектованный, готовый к подключению профессиональный насосный агрегат, включающий в себя: насос CM, мембранный напорный бак, реле давления, манометр, кабель и штекер;
— простая установка – установка Grundfos CMB готова к работе сразу же после монтажа в систему и подключения к сети электропитания.

Общая информация о скважинных насосах Grundfos

Скважинное оборудование используется для подачи воды в бытовые и производственные системы водоснабжения, на ирригационные поля из скважин более 8 м, для понижения грунтовых вод, увеличения давления, пожаротушения. Они не предназначены для управления системами отопления, т. к. максимальная температура используемой жидкости достигает отметки +40+60°С. Производитель для отопления рекомендует циркуляционные насосы серии UPS.

Водонапорные агрегаты сконструированы так, что могут перекачивать как очищенную от мелких взвесей и крупных частиц жидкость, так и зараженные или загрязненные грунтовые воды в местах расположения отходных свалок, складов с химикатами, гаражей, бензозаправочных колонок. Например, автоматические установки серии SP-NE, SPA-NE подходят для агрессивных водных горизонтов, т. к. обладают устойчивостью к воздействию масляных и химических растворов на водной основе.

Насосы бытового пользования покупают владельцы частных домов, загородных дач, коттеджных поселков, теплиц, садов и огородных участков, некрупные промышленные и сельскохозяйственные предприятия, нуждающиеся в большой водораздаче.

Напорные модули созданы по новейшим технологиям из качественных материалов, таких как коррозионно-стойкая сталь, композиты, поэтому отличаются длительным сроком эксплуатации. Погружной кабель выполнен из пищевой резины немецкого производства, подшипники из керамики, высокопластичного фторкаучука или карбида вольфрама, наиболее устойчивого к абразивному износу.

https://youtube.com/watch?v=2ckLuBsscQ8

Производитель оборудовал устройство 1- или 3-фазным двигателем в зависимости от модификации, всасывающим фильтром и обратным клапаном, блокирующим возврат жидкости. Электромотор на постоянных магнитах имеет высокий КПД, низкую энергоемкость, увеличенный момент пуска и высокую мощность в разном диапазоне нагрузок.

Устройства оснащены защитными элементами, в числе которых:

1. Всасывающая спираль, препятствующая сухому ходу.
2. Упорные кольца для блокировки осевого смещения.
3. Термодатчик, автоматически останавливающий агрегат при перегревании.
4. Вмонтированная защита электродвигателя:
   • от перегрузки,
   • от нагревания,
   • от падения напряжения и перегрузки,
   • возможность эксплуатации при низком (150 В) или высоком (315 В) напряжении, токовых скачках и перепадах в сети.
5. Функция плавного пуска:
   • защита от гидроудара в системе,
   • препятствие износу.
