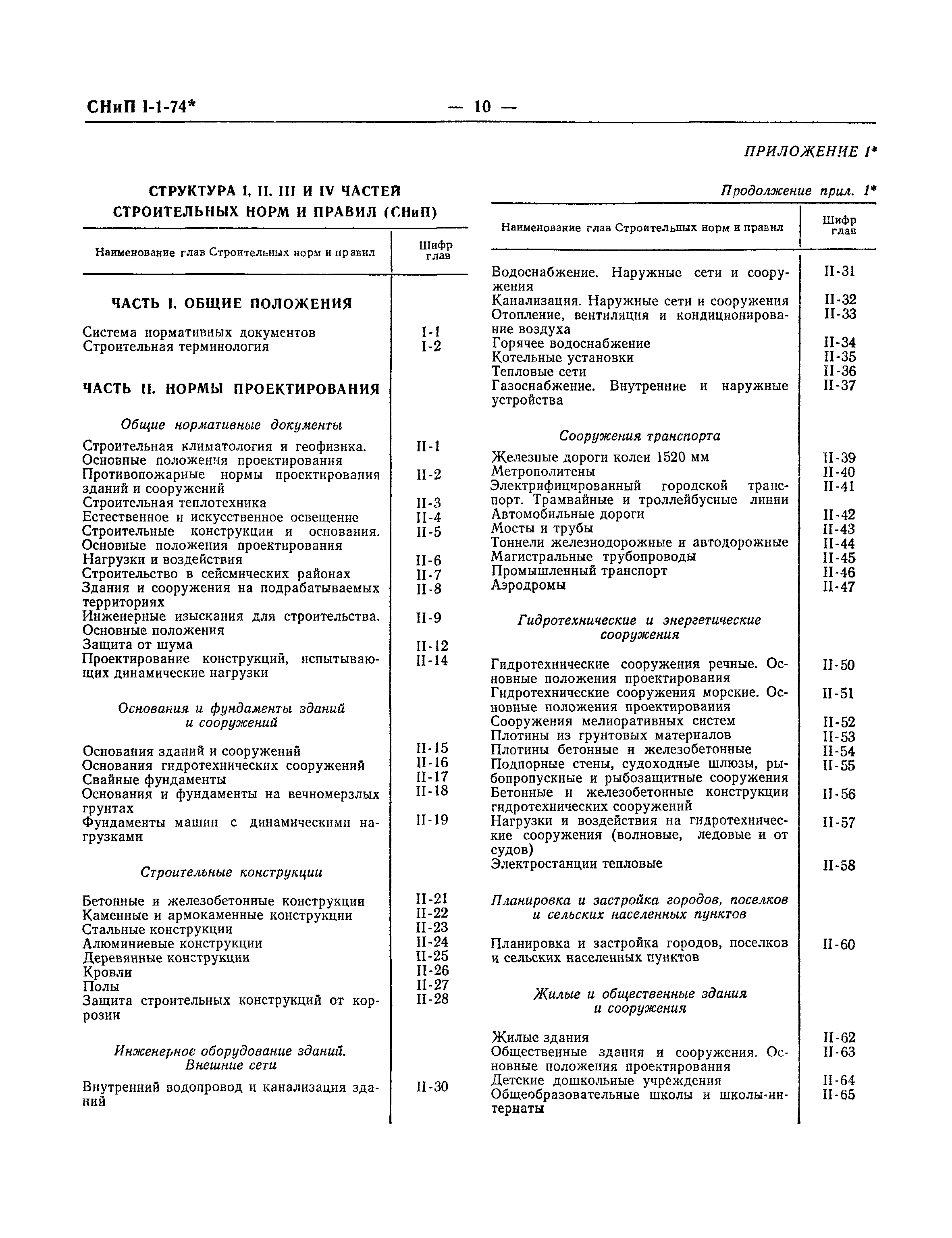

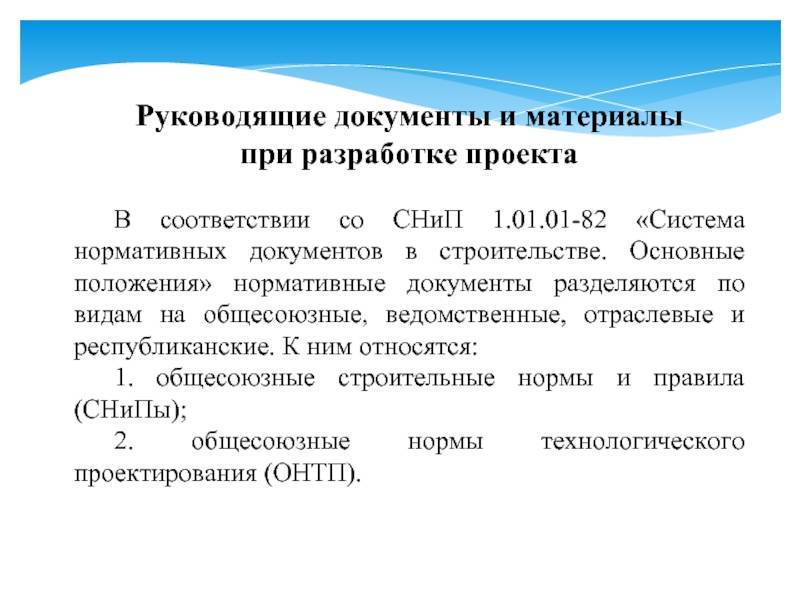

На какие СНиПы стоит опираться при строительстве систем водоснабжения и канализации

СНиП 3. 05. 01 — 85 — внутридомовые сети санитарно-технического назначения

• водоснабжения;
• канализации;
• отопления;
• вентиляции и кондиционирования воздуха.

При монтаже инженерных сетей учитываются ТУ и инструкции производителей материалов и оборудования. Установка внутридомовых систем санитарно-технического назначения осуществляется индустриальным методом с использованием специально изготовленных изделий.

Монтаж инженерных сетей в зданиях, покрытие которых сформировано из крупных блоков, происходит до их укладки в проектное положение. Установку санитарно-технических систем начинают после завершения устройства межэтажных перекрытий, стен, перегородок.

Взаимное расположение подземных коммуникаций

Планируя систему водоотведения, а также снабжения водой, в первую очередь ознакомьтесь с требованиями СНиП в отношении минимально допустимых дистанций между сетями. Расстояния между трубами водопровода и канализации по вертикали определяются по СП 18.13330.2011 пункт 6.12. По горизонтали – по СП 42.13330.2011 пункт 12.36. При этом учитывается расстояние в свету – то есть между самыми выпуклыми частями соседних предметов.

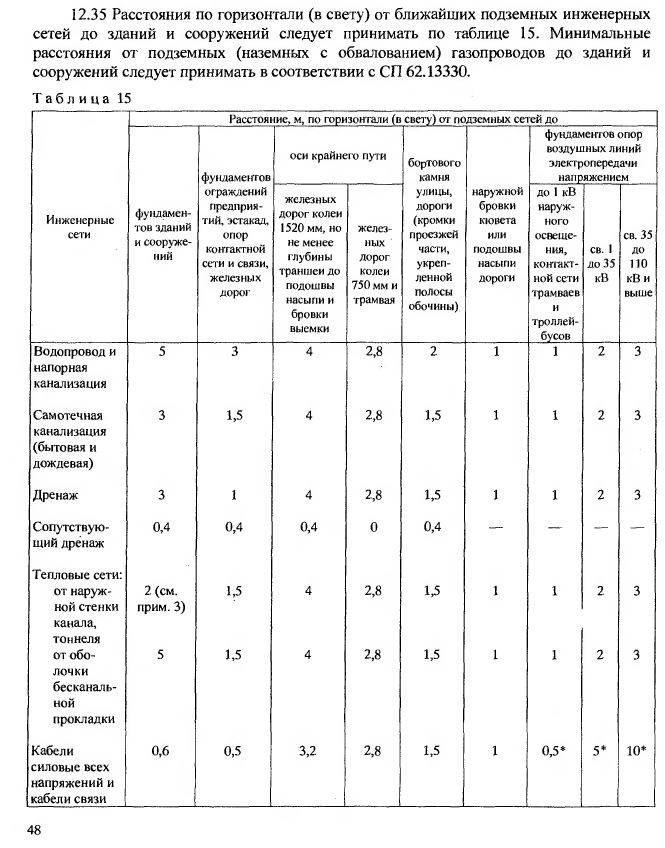

Согласно этим документам должна соблюдаться минимальная дистанция:

• от проезжей части до водопроводной трубы – 2 м;
• между цоколем дома и коммуникациями – 4 м;
• от магистралей водопровода и канализации до линии электропередач – 1 м;
• между трассами водоснабжения и водоотведения и проводами связи, силовыми кабелями – 0,5 м;
• от деревьев до труб водоснабжения – 2 м, до канализационной системы – 1,5 м.

Прокладка магистрали водопровода выполняется над системой канализации. Между трубами водоснабжения и канализационной системой расстояние должно быть не меньше 40 см при параллельном прохождении линий.

При пересечении сетей водопровода и магистралей канализации первые прокладывают на 40 см выше канализации строго под прямым углом. Подобная мера позволяет обезопасить систему водоснабжения от попадания в нее канализационных стоков.

Водопроводные трубы из полимеров достаточно прочны, но на участках пересечения им понадобится дополнительная защита. Для этих целей подходят специальные футляры длиной от 5 до 10 м.

При выполнении монтажа новых трубопроводов или ремонта уже установленных в местах, где уже имеются пересечения инженерных коммуникационных линий, выкапывание траншеи при помощи экскаватора производится на глубину не более метра до верхней магистрали.

Введение в здание разных гидротехнических магистралей требует соблюдения дистанции между ними не менее 150 см. Внутри же разводка выполняется в зависимости от расположения стояка. Расстояние между стояком канализации и вводами питьевого водопровода по горизонтали должно быть не менее 150 см – при диаметре трубопровода ввода до 20 см включительно; 300 см – при сечении больше 20 см.

Проект может предполагать отдельный канализационный слив с водостока. Тогда проводят укладку двух трубопроводов. Подобный вариант выполняется при возведении больших домов и коттеджей. Нормы местоположения «ливневки» такие же.

5.2. Прокладка выпусков и трубопроводов

5.2.1 Для прокладки самотечных трубопроводов следует использовать пластмассовые трубы на муфтовых или раструбных соединениях, чугунные или асбестоцементные трубы на муфтовых соединениях диаметром не менее 100 мм.
5.2.2 Трубопроводы следует укладывать на выровненное и утрамбованное основание из местного грунта. В скальных грунтах следует предусматривать укладку труб на слой утрамбованного песчаного грунта высотой не менее 150 мм, в илистых, торфянистых и других слабых грунтах – на искусственное основание. Трубопровод должен быть уложен с уклоном не менее 0,01 от дома.
5.2.3 В местах поворотов трубопровода должны быть устроены смотровые колодцы, круглые или квадратные в плане, с лотком и стенками из сплошного глиняного кирпича, монолитного бетона, сборных железобетонных колец или термопластов. При глубине колодцев до 0,8 м их диаметр или каждый размер в плане должен быть не менее 0,7 м, при большей глубине -1,0 м. Колодцы должны перекрываться люком с крышками.
5.2.4 При прокладке выпусков и трубопроводов выше глубины промерзания их следует утеплять. При этом следует обеспечить защиту изоляции от накопления в ней воды. Глубина заложения трубопроводов от поверхности земли до верха трубы в местах возможного проезда автотранспорта должна быть не менее 0,7 м, в других местах – 0,5 м.
5.2.5 При проектировании системы канализации необходимо полностью исключить возможность загрязнения сточными водами (из сооружений подземной фильтрации или из-за утечек трубопроводов) водоносных горизонтов, используемых для питьевого водоснабжения.

В чем необходимость создания охранных зон?

Для исключения возможности загрязнения окружающей среды, крайне необходимо создание зон охраны в процессе монтажа систем.

Охранная зона предполагает наличие основного источника подачи воды, а также магистралей, по которым жидкость передвигается. Условно зону разделяют на 3 основных пояса:

• Первый по счету пояс являет собой круг с диаметром в диапазоне от 60 до 100 метров. В центре располагается объект забора чистой воды.
• Второй – охватывает территорию, которая понадобится для препятствования поступлению загрязнений в питьевую чистую воду. Габариты данного сегмента придется рассчитать самостоятельно, опираясь на специфику местного климата и особенности почвы.
• Последний пояс оборудуется для защиты объекта водозабора от сторонних химических веществ.

Необходимо выкопать специальную траншею для труб

В связи с этим можно сделать вывод, что организация каждого из трех поясов преимущественно направлена на то, чтобы исключить вероятность попадания загрязнений непосредственно в источник сбора жидкости.

Параметры зон такого типа строго регламентированы комплексом соответствующей нормативной документации. В целом, функциональное назначение охранной зоны любо из систем инженерного плана направлено на препятствование попаданию сточных вод и различных загрязнений на используемую территорию. Как правило, разработкой нормативной документации занимаются сотрудники соответствующих государственных учреждений, учитывая специфику каждого отдельного региона. Традиционной для систем напорного или безнапорного типа является зона обустраивается на отдалении порядка пяти метров во все стороны от внешней стенки магистрали. Если же канализация строится в специфических регионах, то габариты охранной зоны необходимо увеличить не менее, чем в два раза

К областям со специфическими условиями эксплуатации в первую очередь следует отнести районы с повышенным уровнем сейсмической активности, слабой или переувлажненной почвой.
Уделите особое внимание местам пересечения труб

Какие нормы регулируют расположение объектов на участке частного дома

Основным документом, по которому
ведется строительство дома и подводка коммуникаций, является проект. В нем
составлен план работ с указанием всех расстояний и размеров. Здесь же указано расстояние от дома до места
слива канализации. Во время проектирования руководствуются двумя нормативами:

• СНиП 2.04.01-85;
• СанПиН 2.2.1/2.1.1.1200-03 (или 2.1.5.980-00).

В этих документах подробно
изложены все требования к
канализации и определены минимально допустимые расстояния между
объектами и постройками. Необходимо учитывать, что вместо СНиП сегодня
используется актуализированная редакция СП 30.13330.2016. Она больше
соответствует нынешним реалиям, хотя принципиальных различий не имеет. Независимо
от того, где и кем строится канализация,
нормы и правила должны выполняться неукоснительно.

Некоторые владельцы частных домов
считают, что расположение
канализации — их личное дело. Это ошибочная точка зрения. Нормы и правила, указанные в
строительных и санитарных
директивах, должны
выполняться всеми без исключения. Если система строится на участке дачного домика, требования
более мягкие. Но, для жилого дома должны быть выполнены все существующие требования.

Примечательно, что вопрос с
расстоянием от септика
до дома неоднозначен. Если минимальное значение определено четко, то
максимальная величина нигде не упоминается. Санитарные нормы по канализации для частного сектора
также не упоминают о максимуме. Отмечается только, что расстояние желательно
делать как можно большим. Однако, если септик находится слишком далеко,
неизбежны засоры или разморозки труб. В таких условиях система не сможет
нормально работать. Поэтому, расположение
канализации на участке должно соответствовать не только санитарным, но и
эксплуатационным требованиям.

Устройство и принцип работы

Устройство водоснабжения

от центрального магистраликолодцаведущая в домв определенную квартиру.

Нормальная работа системы водоснабжения обеспечивается давлением, которое создает насос, располагающийся, как правило, на главном водозаборе города. Вода, которая поступает в дом через основной трубопровод, в свою очередь, распределяется по всем квартирам по системе внутреннего водопровода.

Устройство канализации:

отводит сточные водыканализационная система отвода стоков.

• отсутствует запах;
• излишняя влажность;
• засоры и так далее.

Система канализации в домах старой постройки — единая. Начинаясь, к примеру, с кухни, проходит через туалет и ванную и подсоединяется к общему стояку, где верхняя часть общего стока выходит на крышу. Это необходимо для обеспечения вентиляции системы. В итоге, квартирная канализационная система отводит воду к общему стояку, который, в свою очередь, самотеком отводит трубу в общую магистраль канализационных труб.

ВНУТРЕННИЕ ВОДОСТОКИ

20.1. Внутренние водостоки должны обеспечивать
отвод дождевых и талых вод с кровель зданий.

Примечание. При устройстве внутренних
водостоков в неотапливаемых зданиях следует
предусматривать мероприятия, обеспечивающие
положительную температуру в трубопроводах и
водосточных воронках при отрицательной
температуре наружного воздуха (электрообогрев,
обогрев с помощью пара и т.д.). Целесообразность
устройства обогреваемых внутренних водостоков
следует обосновать технико-экономическим
расчетом.

20.2. Воду из систем внутренних водостоков
следует отводить в наружные сети дождевой или
общесплавной канализации.

Примечания: 1. При обосновании допускается
предусматривать отвод воды из системы
внутренних водостоков в систему
производственной канализации незагрязненных
или повторно используемых сточных вод.

2. Не допускаются отвод воды из внутренних
водостоков в бытовую канализацию и
присоединение к системе внутренних водостоков
санитарных приборов.

20.3. При отсутствии дождевой канализации
выпуск дождевых вод из внутренних водостоков
следует принимать открыто в лотки около здания
(открытый выпуск); при этом следует
предусматривать мероприятия, исключающие размыв
поверхности земли около здания.

Примечание. При устройстве открытого выпуска
на стояке внутри здания следует предусматривать
гидравлический затвор с отводом талых вод в
зимний период года в бытовую канализацию.

20.4. На плоской кровле здания и в одной ендове
необходимо устанавливать не менее двух
водосточных воронок.

Водосточные воронки на кровле следует
размещать с учетом ее рельефа, допускаемой
площади водосбора на одну воронку и конструкции
здания.

Максимальное расстояние между водосточными
воронками при любых видах кровли не должно
превышать 48 м.

Примечание. На плоских кровлях жилых и
общественных зданий допускается устанавливать
по одной водосточной воронке на каждую секцию.

20.5. Присоединение к одному стояку воронок,
расположенных на разных уровнях, допускается в
случаях, когда общий расчетный расход по стояку
не превышает величин, приведенных в табл. 10.

Таблица 10

Диаметр водосточного стояка, мм	85	100	150	200
Расчетный расход дождевых вод на водосточный стояк, л/с	10	20	50	80

20.6. Минимальные уклоны отводных
трубопроводов следует принимать: для подвесных
трубопроводов 0,005, для подпольных — в
соответствии с требованиями разд. 18.

20.7. Для прочистки сети внутренних водостоков
следует предусматривать установку ревизий,
прочисток и смотровых колодцев с учетом
требований разд. 17. На стояках ревизии необходимо
устанавливать в нижнем этаже зданий, а при
наличии отступов — над ними.

Примечание. При длине подвесных
горизонтальных линий до 24 м прочистку в начале
участка допускается не предусматривать.

20.8. Присоединение водосточных воронок к
стоякам следует предусматривать при помощи
компенсационных раструбов с эластичной
заделкой.

20.9. Расчетный расход дождевых вод Q, л/с, с
водосборной площади следует определять по
формулам

для кровель с уклоном до 1,5 % включительно

для кровель с уклоном свыше 1,5 %

в формулах (34) и (35):

F— водосборная площадь, м2;

Q₂₀ — интенсивность дождя, л/с с 1 га (для
данной местности), продолжительностью 20 мин при
периоде однократного превышения расчетной
интенсивности, равной 1 году (принимаемая
согласно СНиП 2.04.03-85);

Q₅ — интенсивность дождя, л/с с 1 га (для
данной местности), продолжительностью 5 мин при
периоде однократного превышения расчетной
интенсивности, равной 1 году, определяемая по
формуле

здесь n — параметр, принимаемый согласно
СНиП 2.04.03-85.

20.10. Расчетный расход дождевых вод,
приходящийся на водосточный стояк, не должен
превышать величин, приведенных в табл. 10, а на
водосточную воронку определяется по паспортным
данным принятого типа воронки.

20.11. При определении расчетной водосборной
площади следует дополнительно учитывать 30 %
суммарной площади вертикальных стен,
примыкающих к кровле и возвышающихся над ней.

20.12. Водосточные стояки, а также все отводные
трубопроводы, в том числе прокладываемые ниже
пола первого этажа, следует рассчитывать на
давление, выдерживающее гидростатический напор
при засорах и переполнениях.

20.13. Для внутренних водостоков надлежит
применять пластмассовые, асбестоцементные и
чугунные трубы с учетом требований пп. 17.7, 17.9.

На горизонтальных подвесных линиях при наличии
вибрационных нагрузок допускается применять
стальные трубы.

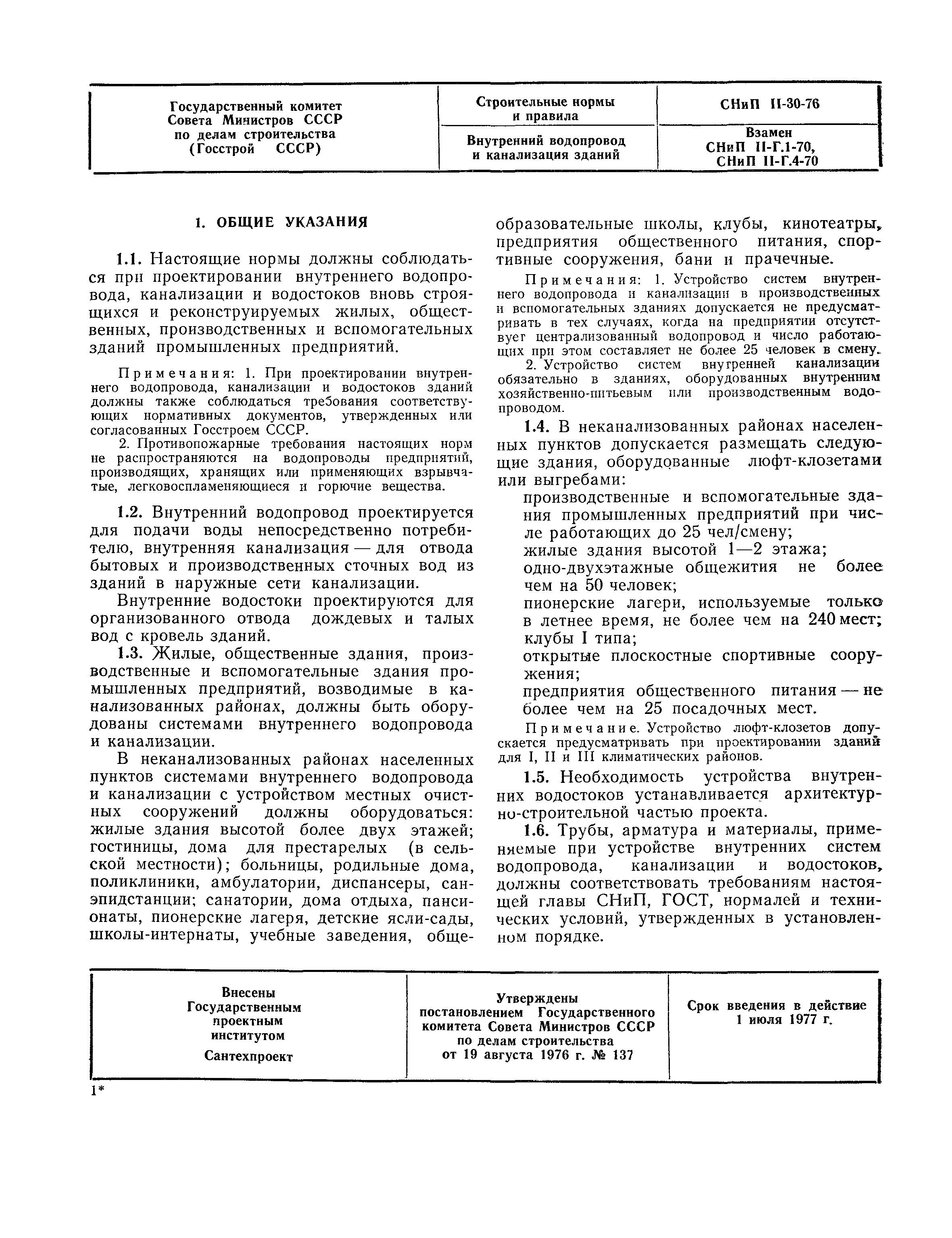

СНиП 2. 04. 01 — 85* Внутренний водопровод и канализация зданий

Нормы, изложенные в документе, используются при проектировании внутреннего горячего и холодного водопровода, канализации и водостока. Данные сети должны присутствовать в зданиях, возведенных в канализированных зонах. В других районах наличие указанных коммуникаций обязательно в следующих объектах:

• дома выше 2 этажей;
• общественные здания: гостиницы, поликлиники, амбулатории, школы, детские ясли-сады;
• спортивные сооружения;
• предприятия общественного питания;
• дома престарелых.

В производственных зданиях канализация отсутствует, если нет водопровода, а число рабочих не превышает 25 человек за смену. В таких случаях оборудуют люфт-клозеты или выгребные ямы.

При возведении внутренних сетей используют трубы, оборудование и материалы, соответствующие существующим государственным нормативам, техническим условиям. При транспортировке и хранении воды питьевого качества учитываются требования Госсанэпиднадзора России.

Как располагаются трубы?

Эффективное водоснабжение предполагает взаимное расположение труб. В процессе проектирования и монтажа решительно любой системы инженерного типа нельзя забывать, что канализация вполне может стать источником различных бактерий для питьевой воды. Специалисты строительной индустрии разработали достаточно строгие правила, которых необходимо в обязательном порядке придерживаться в процессе работы над системой. Они зафиксированы в СНиП и непосредственно регламентируют взаиморасположение водопровода и магистралей водоотведения:

• В случае расположения труб по параллели канализация и водоотвод обязаны быть отдалены на расстояние от сорока сантиметров.
• В рамках санзоны системы водопровода категорически запрещается строительство канализации.
• При необходимости устанавливать системы, трубы которых будут пересекаться, следует организовать прямой угол в объекте пересечения. Совершенно недопустимым является пересечение объектов под иным углом.
• Традиционно водопровод размещают над системой отвода сточных вод. В точках пересечения элементов системы, расположенных под прямым углом, отдаление между ними обязано начинаться с сорока сантиметров и расти в зависимости от индивидуальных параметров участка, климата и почвы.

СНиП доступен в электронной версии

• Если для организации водопровода было решено использовать трубы, выполненные из полимера, в сегментах пересечения их следует «одеть» в специальные кожухи из стали. Длина такого кожуха подбирается в соответствии с почвой на строительной площадке. Если вам придется иметь дело с почвами глинистого типа, стальной кожух обязан простираться не менее, чем на 5 метров в каждую из сторон непосредственно от точки пересечения. Если на строительной площадке песок или другой тип хорошо фильтруемой почвы, длина кожуха в обе стороны должна быть увеличена вдвое, то есть по десять метров в обе стороны.
• Иногда оптимальным конструктивным решением будет расположение канализации сверху от системы водопровода. В таком случае магистраль, которая проводит сточные воды, должна быть одета в кожух из стали. Не стоит забывать и о расстоянии между трубами в столь затруднительных условиях. Оно также должно быть не менее 40 сантиметров.

Нормативная документация гласит, что между канализационной системой с водопроводом и, собственно, домом, нужно оставить полутораметровое или более расстояние.

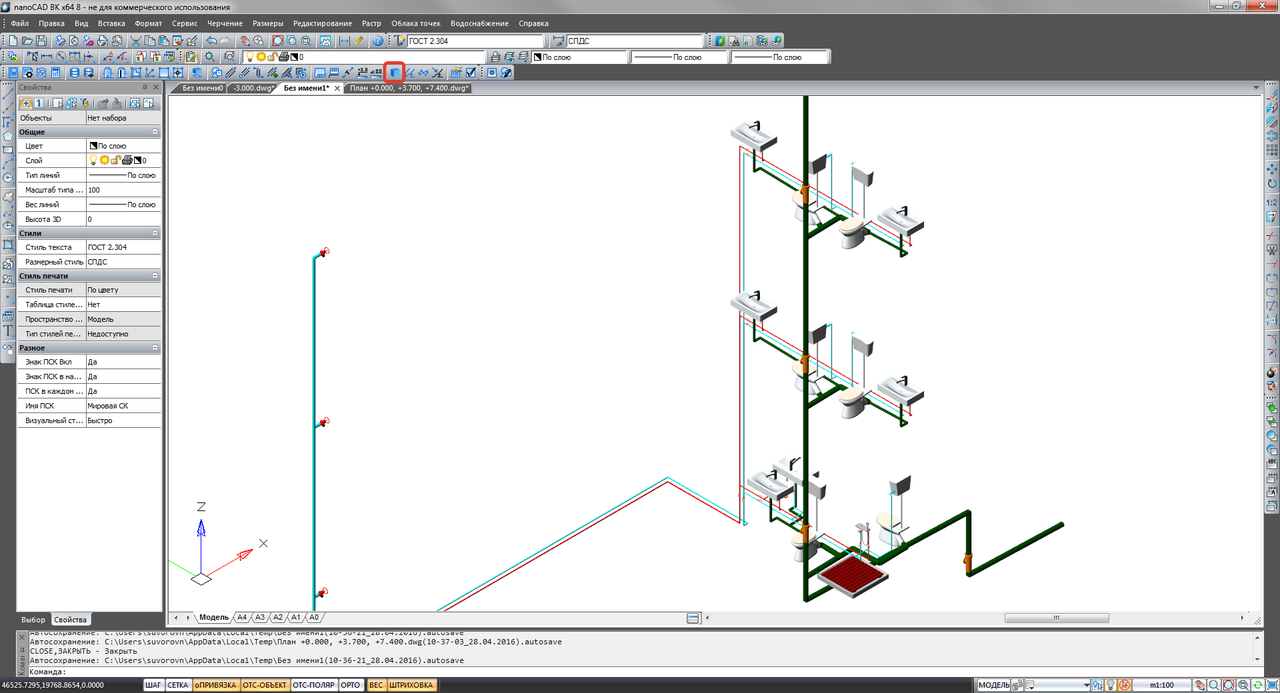

Схема систем канализации и водопровода

Показатели и характеристики транспортируемой воды

Качество воды является очень важным параметром, ведь от него зависит, в первую очередь, здоровье людей. Поэтому этим пунктом не стоит пренебрегать ни в коем случае. Свойства воды  должны соответствовать необходимым параметрам по ГОСТ 2874–82*. Вода, используемая на производстве с технической целью, «подчиняется» специальным технологическим требованиям, отличным от бытовых запросов, но и их не стоит игнорировать.

Показатели температуры горячей воды, подающейся для различных целей в жилые дома, должны быть не ниже 60 °С в водопроводах, которые присоединены к открытому комплексу теплоснабжения. Для водопроводов с закрытыми конструкциями эта норма составляет не ниже 50°С, а также не выше 75 °С в обоих вышесказанных случаях.

В зданиях, которые оборудованы как детские учреждения дошкольного типа, температура горячей воды для санитарно-гигиенических нужд не должна быть выше уровня 37 °C.

СНиП № 2. 04. 02 — 84* — внешние сети и сооружения, водоснабжение

Нормативный документ применяется при проектировании наружных сетей централизованного водоснабжения в населенных пунктах и объектах народного хозяйства. При этом дополнительно учитываются существующие схемы развития, использования и охраны вод, генеральные планы городов и промышленных узлов

При выполнении проектирования водопровода одновременно принимаются во внимание характеристики существующих или планируемых к возведению систем водоотведения

В процессе монтажа объеденных хозяйственных, производственных, питьевых водопроводов необходимо предусмотреть охранные зоны для источников водоснабжения, сооружений и трубопроводов. Качество поставляемой воды должно соответствовать ГОСТ 2874—82. При возведении внешних сетей применяются материалы, которые не противоречат правилам Госкомсанэпиднадзора.

Вода, подаваемая для производственных потребностей, должна соответствовать технологическим требованиям

Важно, чтобы она не влияла негативным образом на выпускаемую продукцию и обеспечивала потребности обслуживающего персонала. Вода, которая используется для поливочного трубопровода, должна соответствовать санитарным, агротехническим и гигиеническим требованиям

При принятии важных технических решений рассматривается применение нескольких вариантов. Для определения самого лучшего выполняются технико-экономические расчеты.
