Солнечный коллектор своими руками: делаем солнечный коллектор для нагрева воды и для отопления

Солнечный водонагреватель своими руками

Солнечный водонагреватель может работать вечно, все, что ему требуется для полноценного функционирования — это солнечная энергия и расход горячей воды. Но даже в случае отсутствия хозяев и неполноценного расхода нагретой воды, не стоит беспокоиться, она охладиться и снова поднимется нагреваться на первую ступень, и всегда будет на температурном режиме не менее 60 градусов. Делая выводы можно понять, что солнечный водонагреватель не зависит от третьих лиц и горячую воду вам никто кроме вас отключить не сможет.

Ниже приведён пример как сделать простой, но качественный и надёжный солнечный водонагреватель. Для того чтобы начать работу нам понадобиться:

1. Большие трубы и медные трубки (можно использовать готовый змеевик);
2. Рулонный утеплитель;
3. Бак;
4. ОСБ (можно заменить другим видом древесно-стружечной плиткой);
5. Листы меди;
6. Стекло;
7. Штуцеры, заглушки, дюбеля, саморезы, уголки;
8. Чёрная краска.

Если все детали в наличии, можно тут же приступать к изготовлению солнечного водонагревателя.

Создаём абсорбер

Один из самых трудоёмких процессов при изготовлении прибора, если он пройдён, останется самая мелочь. Многие используют в качестве него уже готовый змеевик с холодильника, чтобы меньше делать и быстро получить готовый водонагреватель. Это большая ошибка многих, так как потом исправить сложившиеся проблемы из-за некачественной сборки гораздо труднее. Если же вы всё-таки решили использовать змеевик, тщательно промойте его. Мы же с вами обсудим вариант намного надёжнее и долговечнее. Приступаем к созданию абсорберу пошагово:

1. Варим каркас абсорбера из 2 медных трубок, их диаметр не должен превышать 22 миллиметра. С одной стороны каждой трубы устанавливаем штуцер и заглушку, а с другой делаем 2 резьбы. Чтобы наглядно было понятно, что такое абсорбер представляем себе змеевик от холодильника.
2. Делаем в трубах дырки, они должны быть чётко симметричны и располагаться на расстоянии 10 сантиметров друг от друга. Диаметр дырок не должен превышать 9 мм в диаметре.
3. В полученные отверстия вставлять трубки и запаивать каждую, чтобы не оставались щели.
4. Для того чтобы полностью убедиться что вся система получилась герметична, пропустите через её воду, в мессах где остались маленькие отверстия она обязательно просочиться.
5. При помощи листа из меди делаем подложку под змеевик. Медь считается одним из самых долговечных материалов в современном мире, именно поэтому мы используем именно его. Привариваем 2 листа к змеевику и свариваем листы между собой. При желании можно окрасить лист в чёрный цвет, это повысит функциональность нагревания воды.

Корпус солнечного водонагревателя

1. Первым делом нужно сбить ящик, который будет равный готовому абсорберу. Ящик должен быть без верха, а для того чтобы он был крепким и прослужил долго, в местах углов необходимо прикрутить при помощи саморезов железные уголки. Высота стенок должна быть в пределах 25 см.
2. Следующим шагом в готовый короб необходимо застелить утеплитель, лучше выбирать рулонный, хорошо подходит изовер.
3. Теперь нам понадобиться сделать слой, который будет отражать солнечные лучи. Это значительно повысит КПД водонагревателя. Благодаря этому шагу всё тепло останется в системе, и не будет просачиваться наружу.
4. Готовый короб закрываем стеклом, все места стыков заполняем пеной или замазываем монтажным клеем.

Второй этап солнечного водонагревателя завершён.

Монтаж всей системы

Важный этап в изготовлении, здесь потребуется опыт в монтажной работе и терпение.

• Берём любой бак и трубы, главное условие, чтобы всё было целым и герметичным.
• Соединяем трубы и бак, затем выносим всю конструкцию на улицу на прямые солнечные лучи.

Лучше если вся система будет находиться на крыше, а водоподающие трубы будут идти в дом непосредственно от неё.

Конструкции солнечного водонагревателя

Теперь, когда понятна идея солнечного водонагревателя, попробуем сконструировать своими руками. Бак грузовика не нуждается в доработке. Черный, сверху горлышко для наполнения водой, снизу – чаще выходное отверстие. Остается водрузить на душевую, заполнить водой, подождать Солнце, делающего работу. Разумеется, утром вода будет прохладная, после полудня можно мыться. Достоинство устройства в простоте. Придется очистить бак от бензина и масла, чтобы не облысеть. Купить солнечный водонагреватель заводского типа не каждому по карману.

Необходимо залить бак горячей водой, моющим средством, дать отстояться, слить. Повторить процесс, полоскать чистой водой, добиваясь кристальной чистоту стока. Большая часть ерунды из бака удалится. В дальнейшем можно поставить агрегат на недельку на солнце, воду слить, не мыться. После процедуры бак можно использовать для душа.

Что касается вопроса, где взять, сегодня электронные доски объявлений полны предложениями продать бэушную емкость. Современные чаще из алюминия, старые попадаются стальные. Цена вопроса 2000 рублей. Считаем использование сложных конструкций нецелесообразным. Если завалялись стальные (не чугунные) радиаторы наподобие показанного рисунком, попробуйте собрать стоящее приспособление, только на летний период. Не будем использовать стекла или бензобаки, понадобятся черная краска, трубы. Полагаем, конструкция должна содержать емкость для горячей воды, расположенную в доме, достаточно большого объема.

Понадобится проточный насос небольшой мощности с посадочными размерами на стандартный трубопровод. Предлагаем самодельные солнечные водонагреватели делать по образу и подобию заводских. Положим на скат крыши последовательно соединенные радиаторы числом не менее трех, покрашенные черным цветом.

Трубы самодельного солнечного водонагревателя окрашиваем аналогично. Домашний бак утепляем жидкой резиной. Пенополиуретан забудьте, другой напыляемой термоизоляции в голову не приходит. В баке самодельного солнечного водонагревателя четыре отверстия:

Три в верхней части:

1. Забора воды.
2. Пополнения запаса воды.
3. Выхода на батареи.

Внизу горячая вода из батарей будет входить в бак.

Конвекционные потоки в баке примут естественный характер. Теплая вода заходит снизу, начинает подниматься вверх. Необходимо установить напротив входа горизонтальную пластину-отражатель, воспрепятствующую образованию вертикального течения над входом. Проточный насос устанавливаем на вытяжку возле соответствующего верхнего отверстия. Скат крыши для расположения радиаторов самодельного солнечного водонагревателя выбираем южный. Это может быть и горизонтальная кровля. Снизу радиаторы отделываем отражающей изоляцией наподобие Пенофол. Красить черной краской можно только солнечную сторону.

Конструкция готова. Нецелесообразно закрывать сборку стеклом, желательно оградить от ветра. Будет получен выигрыш. Пойдут населению солнечные водонагреватели для дачи. Ночью насос выключим, на зиму конструкцию с крыши демонтируем. Заводские солнечные водонагреватели для отопления дадут сто очков форы эффективностью, мы задавим ценой. Дешевый заводской коллектор стоит 15000 рублей. Хочется деньги потратить – за солидную сумму присмотрим и тепловой насос для отопления.

Водонагреватели на солнечных батареях оставим Германии, подобным странам. В Европе существует программа государственной поддержки энергосберегающих технологий, электричество можно обратно в сеть закачивать (без шуток). Солнечный водонагреватель для бассейна соберем по рассмотренной технологии. Радиаторы допускается разложить на помосте, баком будет искусственный водоем, не забудьте продезинфицировать воду. Неплохо использовать зеркала, устланные алюминиевой фольгой. Можно наклеивать пленку на тонкие фанерные щиты, собирать энергию в нужное место. Получится дешево, сердито. Появится защита против ветра, нагрев радиаторов пойдет быстрее. Место установки – севернее коллекторов.

Теперь читатели знают, как сделать солнечный водонагреватель.

Типы отопительных солнечных коллекторов для дома

Современная промышленность освоила выпуск различных типов солнечных отопительных коллекторов. Для того, чтобы понять, какой из них может подойти для монтажа системы домашнего отопления или горячего контура водоснабжения в вашем доме – необходимо ознакомиться с их разновидностями. Основных типов насчитывается два: плоские и вакуумные, менее широко распространены воздушные коллекторы.

Плоский светопоглощающий

Плоский отопительный солнечный коллектор представляет собой тонкую коробку, внутри которой находится особое вещество, активно аккумулирующее, адсорбирующее тепло. Сверху коробка закрыта стеклом, которое пропускает солнечные лучи. Внутри адсорбирующего слоя, собирающего тепло расположена система трубопроводов, внутри которых перемещается теплоносителя. В качестве теплоносителя в таких системах, как правило используется пропилен-гликоль.

плоский коллектор в разрезе

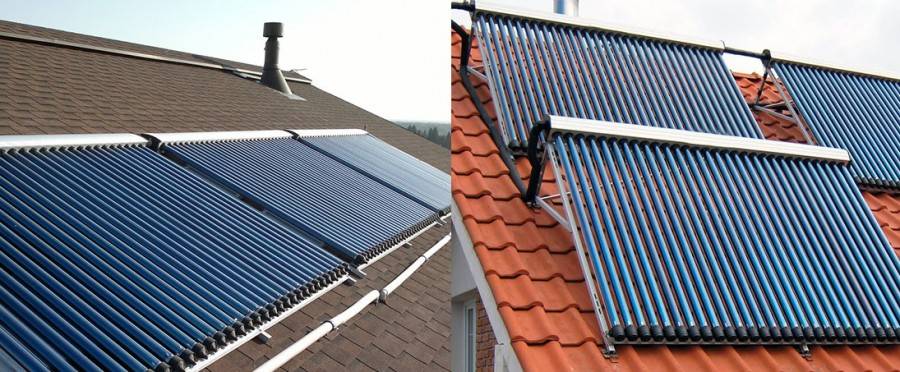

Вакуумный

Внутри вакуумного отопительного коллектора на месте единственной плоской коробки находятся полые стеклянные или кварцевые трубки, из которых откачан воздух, то есть создан вакуум. А вот уже внутри таких полых трубок располагаются трубки с веществом, адсорбирующем солнечную тепловую энергию. Соответственно трубопроводы с теплоносителем находятся внутри трубок с адсорбером. Солнечные лучи легко проникают сквозь вакуум в промежутке между трубами и нагревают теплоноситель. Однако этот же вакуум препятствует обратной утечки тепловой энергии из адсорбера в окружающее пространство, выступая в роли теплоизолятора.

вакуумный коллектор

Воздушный

Как уже понятно из названия – такие устройства не имеют теплоизолирующего вакуумного слоя. Следовательно КПД их действия будет ниже, чем у вакуумных коллекторов. Такие устройства рекомендуется устанавливать в местности с большим количеством солнечных дней. Более того, в таких коллекторах теплоносителем является обычный воздух. Он переносится в отапливаемое помещение вентилятором или естественной конвекцией. Работа вентилятора при перемещении воздушных потоков также требует отдельного источника питания Это дополнительная причина того, что данная система имеет более низкий КПД, чем плоские или вакуумные коллекторы. Конечно же, ни о каком горячем водоснабжении в такой конструкции не может быть и речи.

Абсорбер, самая важная часть системы

Часть солнечного коллектора, которая принимает, аккумулирует и передает тепло теплоносителю называется абсорбером. Именно от этого элемента зависит КПД всей системы.

Изготавливают этот элемент из меди, алюминия или стекла, с последующим покрытием. Как раз от покрытия больше зависит эффективность работы абсорбера, чем от материала, из которого он изготовлен. Ниже, на фото, вы можете посмотреть какие покрытия бывают и как эффективно они могут поглощать тепло.

В описании системы указано максимально возможное поглощение солнечной энергии попадающей на абсорбер. «α» – это максимально возможный процент поглощения. «ε» – это процент отражающегося тепла.

По типу строения

Абсорберы отличаются и по типу устройства, сейчас их всего два вида:

Перьевые – устроены следующим образом. Пластины соединяют между собой трубки с теплоносителем. Сами трубки могут быть соединены между собой в одну систему несколькими способами. Это простой тип абсорбера, который можно сделать своими руками.

Цилиндрические – в этом случае покрытие наносится на стеклянную поверхность колбы и применяется в вакуумных коллекторах. Благодаря этому устройству тепла концентрируется больше как раз в центре трубки где расположен тепло съемник, или стержень. Работает эта система с более высоким КПД, нежели перьевая.

Схема работы

Коллектор состоит из двух главных частей: светоулавливателя и теплообменного аккумулятора, который преобразует энергию радиации в тепловую энергию и передаёт её теплоносителю. Накопители могут быть вакуумными, трубными и плоскими. В первых конструкция похожа на термос: одна труба вставлена в другую, а между ними имеется вакуум, создающий идеальную теплоизоляцию. Благодаря цилиндрической форме труб, солнечные лучи попадают на них перпендикулярно и передают максимум энергии.

Солнечный коллектор состоит из двух главных частей: светоулавливателя и теплообменного аккумулятора

Теплоносителем в таких конструкциях является обыкновенная вода. Она может не только отапливать помещение, но и служить для бытовых нужд. При этом нет выделений углекислого газа в атмосферу, что весьма актуально в наши дни. К тому же не требуется никаких затрат на топливо, а эффективность коллектора составляет 80%. На большей части России в период с марта по октябрь в среднем в сутки солнцем вырабатывается 4−5 кВтч/м2, что позволяет небольшим устройством размером 2м2 нагревать ежедневно до 100 л воды.

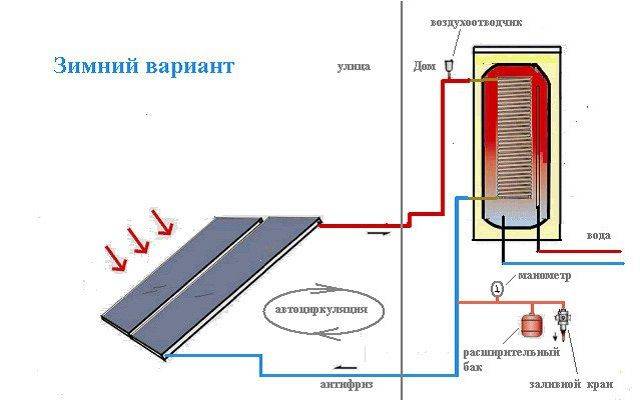

Для всесезонного использования коллектор должен иметь обширную поверхность, два контура с антифризом и дополнительные теплообменники. Таким образом, благодаря грамотно использованной энергии можно получать бесплатное тепло 7 месяцев в году, независимо от того ясно на улице или нет.

Солнечный коллектор — хорошее подспорье и для отопления дома

Если зимы в регионе очень холодные, то не стоит ожидать от коллектора большой эффективности, так как в этот период мало солнечных дней, а само светило находится низко к горизонту. Поэтому дополнительный подогрев теплоносителя и горячей воды просто необходим. Единственно, чем поможет солнечная батарея сэкономить на топливе — это то, что в котел будет поступать не холодная, а уже несколько подогретая вода, а значит для доведения ее до нужной температуры потребуется меньше сжигать газа или дров.

Нужно знать и то, что чем больше по площади сделать солнечный тепловой коллектор, тем больше энергии он в состоянии будет вобрать. Поэтому, чтобы подобная система смогла выработать достаточно тепла для отопления дома, размер площади коллектора необходимо довести до 40÷45% от общей площади дома.

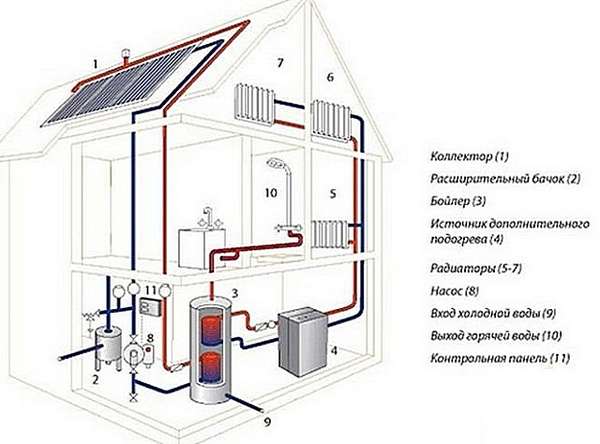

Вариант горячего водоснабжения и отопления от солнечного коллектора

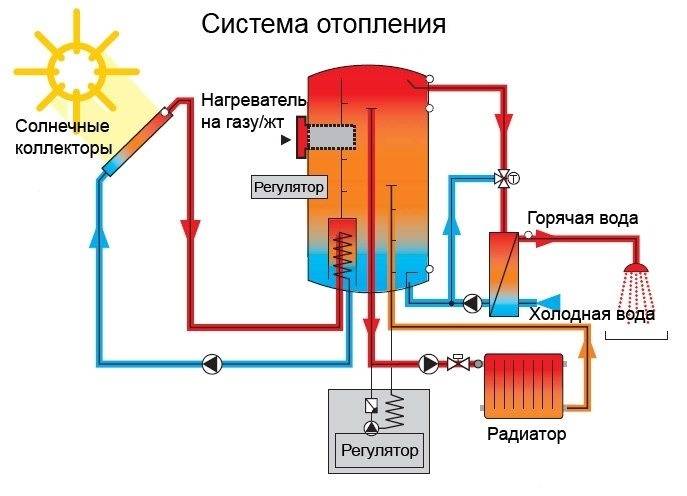

Чтобы задействовать солнечный коллектор и для отопления, и для горячего водоснабжения, необходимо объединить в системе оба предыдущих варианта, и использовать для воды специальный бойлер с дополнительной емкостью, имеющей змеевик, через который циркулирует нагретый солнечной батареей теплоноситель. Благодаря тому, что внутренний бак намного меньше основного, вода в нем нагревается от змеевика гораздо быстрее и отдает тепло в общую емкость.

Подготовка к сборке абсорбера

Итак, в сборке своего устройства вам лучше прибегнуть к использованию сотового прозрачного поликарбоната. Применение такого вида поликарбоната позволит добиться максимальной эффективности нагрева от создаваемого устройства. Сделать выбор в пользу этого поликарбоната стоит еще и потому, что он очень прочный

Это немаловажно, учитывая возможные погодные катаклизмы, такие как крупный град, ураганный воздушный поток, который срывает ветки с деревьев – эти случайности надо учитывать, так как они способны повредить слабое покрытие. Сотовая структура покрытия поможет вам сделать воздушный эффект парника, в результате создавая усиленный момент нагрева воды в трубках

Проще говоря, применив этот материал и в дополнение к нему селективное покрытие, вы значительно повысите эффективность изделия.

Сотовый поликарбонат

Для абсорбирующей панели вам будет нужен лист металла толщиной около 0,8 миллиметров (однако, лучше подойдет медный материал). В принципе сойдет и стальной лист. На внешнюю поверхность надо будет нанести так называемое селективное покрытие (выкрасить матовой черной краской, краска должна быть стойкой к высоким температурам). Если не соблюдать эти рекомендации (черное покрытие тоже имеется в виду), устройство не будет функционировать в правильном режиме.

Корпус устройства вы тоже сможете собрать самостоятельно, для этого вам надо использовать алюминиевые материалы или использовать менее долговечный, но легче поддающийся обработке деревянный материал. Работая с деревом, вы потратите значительно меньше времени на создание обогревателя, а с фанерой работать еще легче. Но все-таки лучше использовать раму из алюминия, ее долговечность, в сравнении с деревом, не идет ни в какое сравнение.

Как работает солнечный коллектор?

Принцип действия коллектора основан на поглощении (абсорбции) тепловой энергии солнца специальным приемным устройством и передачей его с минимальными потерями теплоносителю. В качестве приемника используются медные или стеклянные трубки, окрашенные в черный цвет.

Ведь известно, что лучше всего абсорбируют тепло предметы, имеющие темную или черную окраску. Теплоносителем чаще всего выступает вода, иногда – воздух. По конструкции солнечные коллекторы для отопления дома и горячего водоснабжения бывают таких видов:

• воздушные;
• водяные плоские;
• водяные вакуумные.

Среди прочих воздушный солнечный коллектор отличается простотой конструкции и, соответственно, самой низкой ценой. Он представляет собой панель – приемник солнечной радиации из металла, заключенный в герметичный корпус. Стальной лист для лучшей теплоотдачи снабжен с задней стороны ребрами и уложен на дно с тепловой изоляцией. Спереди установлено прозрачное стекло, а по бокам корпуса имеются проемы с фланцами для подключения воздуховодов или других панелей, как показано на схеме:

Надо сказать, что установка солнечных коллекторов с нагревом воздуха имеет свои особенности. Из-за их невысокой эффективности для обогрева помещений нужно применять несколько подобных панелей, объединенных в батарею. Кроме того, обязательно понадобится вентилятор, поскольку нагретый воздух из коллекторов, находящихся на кровле, самостоятельно вниз не пойдет. Принципиальная схема воздушной системы показана ниже на рисунке:

Устройство и принцип работы воздушного солнечного коллектора

Солнечный воздушный коллектор состоит из нескольких основных частей:

Схема работы воздушного солнечного коллектора

• Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
• Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
• Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная  показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

Клипсы могут применяться для крепления труб к раме

Далее, с помощью такой же клипсы свободный от бутылок участок трубы закрепляется на противоположной, правой стойке.

• Если есть необходимость положение бутылок корректируется, так, чтобы фольгированная их половина оказалась снизу, у каркаса коллектора.
• Затем трубе придается плавный поворот, и она снова защелкивается на клипсу.
• Следующим этапом на трубу снова надеваются бутылки, и она закрепляется уже на левой стойке. Такую последователь соблюдают и дальше, пока вся рама не будет заполнена змеевиком коллектора.
• Теперь осталось только «запаковать» фитинги, через которые будет осуществлена врезка получившегося коллектора к подаче холодной воды и к накопительной емкости горячей.

Изготовление абсорберов

Трубки собираем следующим образом:

1. Стенка, закрывающая банку сверху (в которой имеется отверстие) разрезается ножницами по металлу на «лепестки», которые загибаются внутрь. Отгибать «лепестки» удобно путем насаживания банки на пластиковую трубу максимально возможного диаметра (чтобы проходила внутрь банки).
2. В донышке каждой банки коническим сверлом нужно выполнить 3 отверстия диаметром 20 мм, так чтобы их центры находились в вершинах равностороннего треугольника.
3. Теперь из банок можно собирать трубки — по 8 шт. в каждой. Места соединений банок следует проклеивать высокотемпературным герметиком для дымоходов, например, марки High Heat Mortar. Данный состав следует наносить на предварительно обезжиренную и увлажненную поверхность. Состав разравнивают пальцами, надев резиновые перчатки, которые также следует смочить водой.

Чтобы трубки получались идеально ровными, банки при сборке следует укладывать в шаблон, сбитый из двух досок и имеющий форму равнополочного уголка. Он устанавливается под небольшим углом к вертикали (можно опереть о стену).

На только что собранную трубку, находящуюся в шаблоне, сверху до полного отвердения герметика нужно установить груз.

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

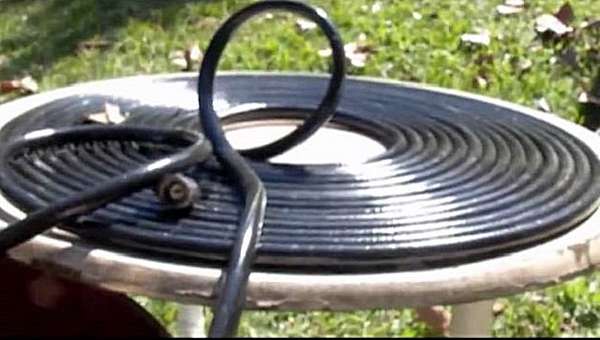

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

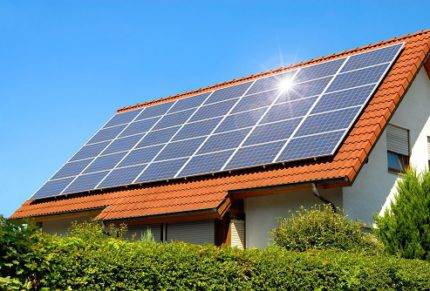

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

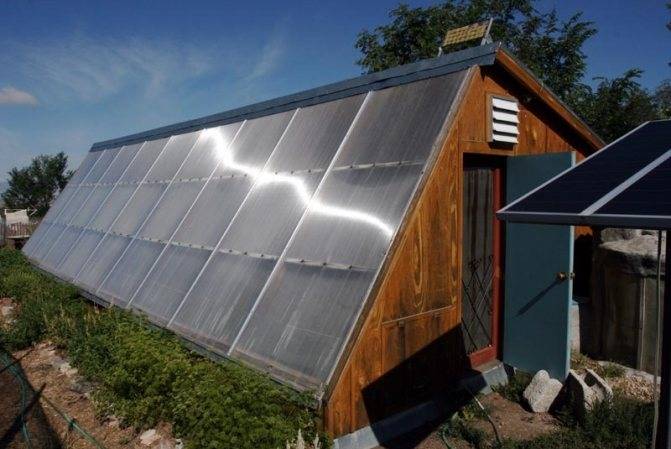

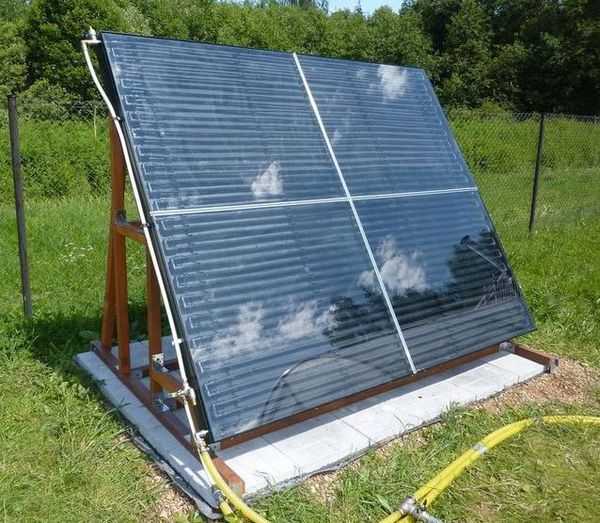

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

• две штанги с нарезанной резьбой;
• пропиленовые уголки, на фитингах должно быть наружное резьбовое соединение;
• пластиковые трубы ПВХ: 2 шт, длина 1,5 м, диаметр 32;
• 2 заглушки.

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

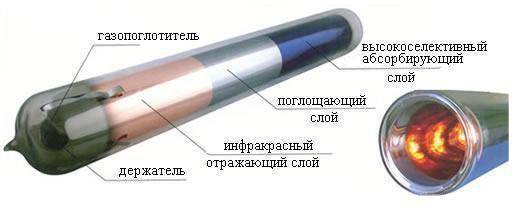

Устройство вакуумного коллектора

Еще один вид водяных солнечных нагревателей изготавливается с применением современных технологий и передовых технических решений, а потому относится к высокой ценовой категории. Таких решений в коллекторе реализовано два:

• тепловая изоляция с помощью вакуума;
• использование энергии парообразования и конденсации вещества, кипящего при низкой температуре.

Идеальный вариант защитить абсорбер для коллектора от тепловых потерь – это заключить его в вакуум. Медная трубка, наполненная хладагентом и покрытая абсорбирующим слоем, помещена внутрь колбы из прочного стекла, воздух из пространства между ними откачан. Концы медной трубки входят в трубу, через которую протекает теплоноситель. Что происходит: хладагент под воздействием солнечных лучей закипает и обращается в пар, он поднимается по трубке вверх и от соприкосновения с теплоносителем сквозь тонкую стенку снова переходит в жидкость. Ниже показана рабочая схема коллектора:

Фокус в том, что в процессе превращения в пар вещество поглощает гораздо больше тепловой энергии, чем при обычном нагреве. Удельная теплота парообразования любой жидкости выше, нежели ее удельная теплоемкость, а потому вакуумные солнечные коллекторы весьма эффективны. Конденсируясь в трубе с проточным теплоносителем, хладагент передает ему всю теплоту, а сам стекает вниз за новой порцией энергии солнца.

Благодаря своему устройству вакуумные нагреватели не боятся низких температур и сохраняют свою работоспособность даже на морозе, а потому могут применяться в северных регионах. Интенсивность нагрева воды в этом случае ниже, чем летом, так как зимой на землю поступает меньше тепла от солнца, часто мешает облачность. Понятно, что изготовить стеклянную колбу с откачанным воздухом в домашних условиях просто нереально.
