Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

Селективное покрытие

Селективное покрытие выполняет едва ли не самую основную функцию в работе коллектора. Пластина или радиатор с нанесённым покрытием притягивают в разы больше солнечной энергии, превращая её в тепло. Можно приобрести специальный химикат в качестве селективного покрытия, а можно просто окрасить теплонакопитель в чёрный цвет.

Чтобы сделать селективное покрытие для солнечных коллекторов своими руками, можно применить:

• специальный готовый химикат;
• оксиды разных металлов;
• тонкий теплоизоляционный материал;
• чёрный хром;
• селективную краску для коллектора;
• чёрную краску или пленку.

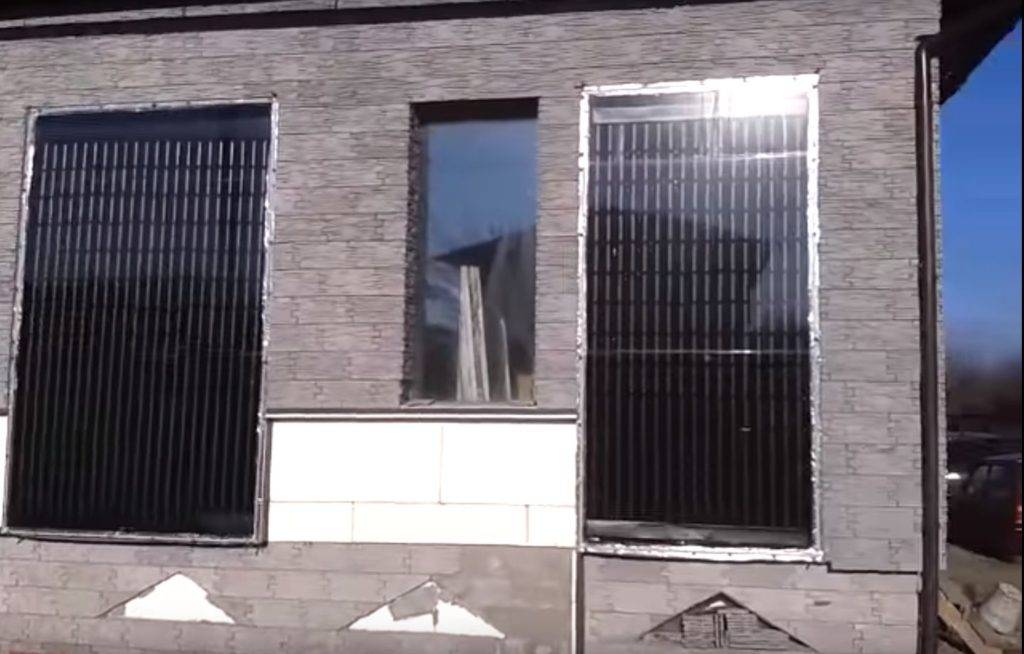

Воздушный солнечный коллектор, сделанный своими руками

Воздушные коллекторы любой конструкции использовать как основное отопление не удастся: слишком низкая эффективность. А все потому, что теплоемкость воздуха во много раз меньше, чем воды. Но в качестве дополнительного источника тепла для снижения расходов за отопление — это вполне возможно.

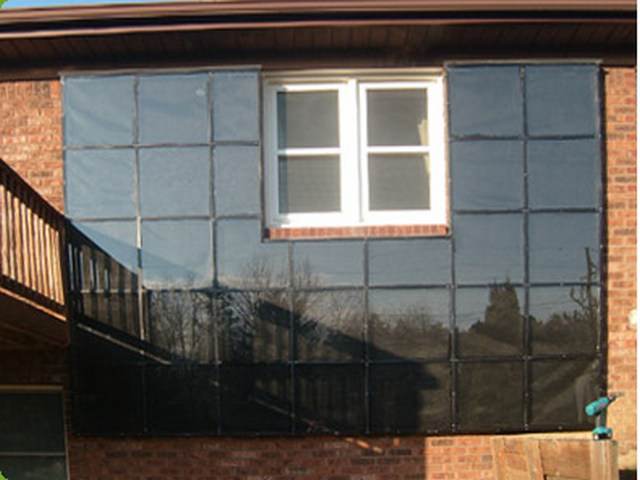

Этот воздушный коллектор занимает всю южную стену. Благо, выходит она на задний двор и ничем не затенена. Скажем сразу: получилось неплохо по эффективности. При дневной температуре +2oC на выходе воздух был +65oC.

Итак, очищаем, ровняем, на всю поверхность стены прикрепляем черную плотную пленку (от 100 до 200 мк). Для лучшего эффекта можно под пленку теплоизоляцию набить, так будет нагрев еще более значительным. Но без изоляции стена будет служить теплоаккумулятором, так что можно и так.

Как сделать воздушный коллектор для отопления (для увеличения размера кликните по фото)

Вверху справа и слева делаем два отверстия, через которые будет происходить обмен воздуха. По контуру каждого из них набиваем бруски. Бруски (20*40 мм) крепим и по периметру стены, и на расстоянии примерно 80 см снизу и сверху поперек стены. По опыту эксплуатации можно уже сказать, что лучше поперечные промежуточные бруски не делать сплошными, а оставлять зазоры в 15-20 см. Получится своеобразный лабиринт. К нижним и верхним брускам крепим заглушки для выбранного профиля профнастила.

Теперь на собранную раму устанавливаем гофрированные листы, окрашенные в черный цвет. Цвет может стать проблемой — нет у нас в продаже такого. Но выйти из положения можно, покрасив поверхность черной термостойкой краской.

Для крепления листов профнастила и одновременно, для устройства лабиринта нужно в местах стыка листов прибивать вертикальные планки. Только они не должны доходить до поперечных перекладин. Так будет воздух свободнее двигаться и эффективность его нагрева повысится.

Это уже почти финал

Закрепив листы профнастила, все стыки хорошо нужно загерметизировать. С боков  заложить кусками пенополистирола, плотно забить щели чем-то, все это замазать герметиком. Тоже проделать внизу и вверху. С местами стыка листов все чуть проще: заполняем герметиком. Черный герметик, больше подходит по цвету, но это жаростойкий, дорогой. А те, что дешевле — красного цвета. Наверное, можно все залить силиконом, но в данном случае использован черный.

Теперь поверх профнастила набиваем каркас для стекла. Чем больше будет лист стекла, тем большую его толщину нужно брать. Это не очень хорошо с финансовой точки зрения. К тому же светопропускание у толстого стекла меньше. Потому решетку собираем под не очень большие  фрагменты стекол. Слишком маленькие куски — это тоже нехорошо: много стыков. Много стыков — значит, через них может утекать тепло, и к тому же швы отнимают полезную площадь, через которую попадает в наш воздушный коллектор солнце. Чтобы бруски не портили картину, и также служили общему делу собирания тепла, их красим в черный цвет.

На готовую и высохшую решетку крепим стекла (можно использовать прозрачный пластик, но нужно смотреть чтобы он хорошо пропускал свет). Нормальная толщина стекла 3-5 мм. Все стыки заделываем силиконовым герметиком. Герметик распределить ровно не получилось, потому все заклеено еще и черным скотчем. Хотя, наверное, зря. Зато получилось красиво. Осталось только собрать воздуховод. Сложного тут ничего нет: приделываете гофро-рукав или собираете конструкцию из жести, к ней крепите вентилятор. В этом варианте был использован канальный, а крепить его пришлось при помощи кусков от старой велосипедной камеры. Вот и все, воздушный коллектор для отопления своими руками собран.

Солнечный коллектор своими руками

Коллекторы и гелиотермические системы

Самый простой вариант воздушного коллектора — это короб, в котором размещается трубчатый радиатор, изготовленный из стальных труб. Все стенки короба могут быть сделаны, к примеру, из досок или фанеры, ДСП или МДФ, а верхняя плоскость — это толстое стекло. Радиатор соединен с отопительным контуром. Это может быть трубная система, проходящая через бочку с водой.

Есть несколько очень важных условий, которые необходимо строго соблюдать:

1. Под радиатор нужно уложить оцинкованный лист, который полностью закроет нижнюю внутреннюю плоскость.
2. И радиатор, и жесть надо покрасить черной матовой краской.
3. Обязательно внешнее утепление любым утеплителем — пенопластом, минеральной ватой, пенополистиролом и прочим. Под металлический лист укладывается толстый слой теплоизолятора.
4. Короб красится белой краской.
5. Необходима полная герметизация стыков, особенно периметра по уложенному стеклу.
6. Металлическая бочка также теплоизолируется.

Заполнение системы следует проводить с нижней точки подачи воды, чтобы таким образом избежать образования воздушных пробок. Устанавливать такой коллектор надо на ровной площадке

Здесь важно точно выставить угол наклона системы, чтобы добиться максимального попадания солнечных лучей под прямым углом. Именно от этого зависит эффективность плоскости нагрева

По сути, не так уж важно, где будет размещен солнечный воздушный коллектор — на земле или на крыше. Главное — обеспечить солнечному свету свободный доступ.

Солнечный коллектор с тепловой трубой

Теперь несколько слов о том, какого размера должно быть устройство. Можно взять за основу показатели, о которых мы упомянули выше. Именно солнечный свет, его интенсивность и количество солнечных дней в году являются основной такого расчета. Специалисты же утверждают, что коллектор может работать как сезонный агрегат, а может и как круглогодичный.

Что нужно сделать для второго варианта?

• Увеличить поверхность нагрева.
• Установить двойной контур.
• Провести монтаж двух радиаторов.
• Усилить теплоизоляцию.
• Использовать в качестве теплоносителя антифриз.

Именно такое устройство может работать невзирая ни на погоду, ни на время суток, ни на наличие солнца.

Коллектор Станилова: «солнечное отопление» в доме

Установки для отопления дома или решения проблем горячего водоснабжения (полного или частичного), собираемые на основе чертежей изобретателя из Болгарии С. Станилова, относятся к универсальным конструкциям, работа которых основана на парниковом эффекте.

Поэтому солнечные лучи, попадая в замкнутое и герметично изолированное пространство, не имеют выхода, что и порождает термосифонный эффект, при котором нагретая жидкость в трубках начинает свое движение вверх, вытесняя при этом жидкость с более низкой температурой к месту нагрева.

Основным преимуществом работы такой установки является то, что накопленная ей энергия не теряется, а аккумулируется и сохраняется определенное время.

Представляет собой конструкцию трубчатого типа, заключенную в специальную деревянную раму. Как правило, одновременно применяется два коллектора в союзе с накопителем и аванкамерой.

Для изготовления радиатора-коллектора используются стальные трубки, которые обязательно соединяются сваркой. Поэтому применение медных или алюминиевых изделий, особенно при изготовлении конструкции своими руками, представляется проблематичным.

Для соединения коллектора с накопительной емкостью рекомендуется использовать также стальные трубы диаметром от 3/4 до 1 дюйма.

Элементы установки и особенности монтажа

Для изготовления солнечного водонагревателя своими руками также потребуются:

1. деревянная рама;
2. стекло для изготовления светопрозрачной крышки;
3. оргалит или металлический лист для дна коллектора, который впоследствии обязательно потребуется теплоизолировать;
4. усилитель для днища, в роли которого можно использовать брус с размерами не более 30?50 мм;
5. металлические трубки, из которых будет свариваться радиатор коллектора из расчета, что для изготовления одного требуется в среднем 15 единиц при длине 1,60 м;
6. теплоотражатель, для изготовления которого вполне пригоден оцинкованный лист;
7. соединительные муфты и хомуты;
8. теплоизоляционные материалы (пенопласт, минеральная вата и любые другие).

Потребуется и накопительный бак, для которого в зависимости от потребностей и мощности самого коллектора используются емкости от 150 до 400 л. В принципе, можно установить не один бак, а несколько, суммарным объемом соответствующих расчетному.

Обязательно емкости следует теплоизолировать, например, изготовив для них специальный утепленный короб, установить который можно не только на крыше здания, но и на чердаке.

Функции аванкамеры, составного элемента данной конструкции, сводятся к созданию избыточного давления, составляющего не менее 80-100 мм рт. ст. Она представляет собой емкость объемом 30-40 л, оснащенную поплавковым клапаном, обеспечивающим ее работу в автономном режиме.

При монтаже аванкамеры обязательно должно соблюдаться условие, при котором уровень жидкости в ней превышал бы уровень воды в накопителе на 0,8-1,1 м, кроме того, располагаться они должны в непосредственной близости друг от друга.

Короб, в котором будет располагаться коллектор, должен обязательно теплоизолироваться, а для уменьшения теплопотерь внешние его стороны рекомендуется окрашивать в белый цвет, стеклянная крышка обязательно должна быть герметичной.

Сами трубы и днище должны иметь селективный слой краски для увеличения светопоглощающей способности.

Как работает солнечный коллектор?

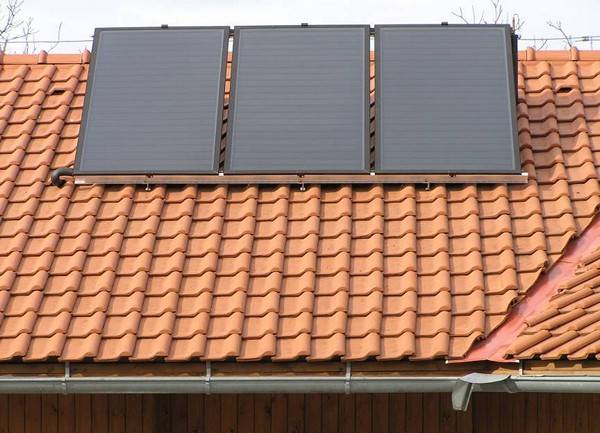

Установку коллектора предпочтительнее выполнять на южной стороне скатной крыши, на плоской кровле его следует монтировать под углом от 35° до 45°. Далее можно приступать к заполнению системы.

После этого аванкамеру нужно соединить с водопроводным вводом и открыть кран для снижения уровня воды. Как только сработает поплавковый клапан, расходный кран закрывают. Нагретая вода поступает в верхнюю часть накопителя, откуда она уже может отбираться, а ее место заполняет новая порция холодной.

Регулирует этот процесс поплавок, который и запускает процесс долива воды в систему, как только уровень в аванкамере снизится. Для того чтобы исключить возможность обратной отдачи тепла используется вентиль, который следует перекрывать ночью или в пасмурные дни.

Непосредственно к сантехническим приборам вода подключается с обязательным использованием смесителей, так как пиковые значения температур могут достигать 70 °C и даже выше.

Как это работает

Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.

Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Плиты из экструдированного пенополистирола отлично подходят для теплоизоляции солнечного коллектора

Листы ЭППС можно приклеить к поверхности фанеры монтажной пеной, акриловыми «жидкими гвоздями», клеем «Мастер», клеем «Момент», — в любом случае он будет надежно держаться. Главное, чтобы в описании клея пенопласт был указан в качестве одной из склеиваемых поверхностей. Во время клейки утеплителя надо добиться того, чтобы все стыки были полностью закрыты. При необходимости в дальнейшем они могут «задуваться» монтажной пеной.

После того как вся внутренняя поверхность коллектора будет утеплена, ее можно обклеить отражающей теплоизоляцией, которая представляет собой основу из стеклоткани или вспененного полиэтилена и алюминиевую фольгу. Очень часто эти материалы имеют клеящую основу, что очень удобно, а если нет, то можно приклеить на любой подходящий для этого состав. Стыки обязательно надо проклеить алюминиевым скотчем.

Актуальность организации гелиосистемы

Монтаж солнечных батарей

Перед приобретением или самостоятельным изготовлением преобразователя следует узнать – будет ли отопление частного дома солнечными батареями достаточно эффективным. Для этого необходимо провести детальный анализ всех факторов, влияющих на КПД будущей системы.

Для начала определяется показатель солнечной инсоляции. Это количество солнечной энергии, падающей на поверхность земли в конкретном регионе. От этого будет зависеть степень нагрева теплоносителя или объем генерируемого тока. Солнечные радиаторы для отопления дома в идеальном варианте должны работать независимо от сезона. Однако фактически это получается далеко не всегда.

Солнечная инсоляция

Также пассивная система солнечного отопления может изменять свою эффективность работы из-за угла наклона панели. Он же зависит от сезона. Для определения теоретически возможной энергии можно воспользоваться данными из таблицы.

Уже на основе этих данных можно сделать расчет солнечного коллектора для отопления с учетом его технических и эксплуатационных характеристик. Но кроме этого следует учитывать такие факторы:

• Местонахождение дома. Падению солнечных лучей не должны препятствовать природные или искусственные объекты – горы, высокие дома, высокий лес и т.д;
• Место для установки. Комбинированное солнечное отопление потребует большого пространства – от 2 до 10 м². Чаще всего для этого используют крышу дома. При этом она должна быть адаптирована для монтажа коллекторов или солнечных батарей;
• Требуемая тепловая мощность. Зачастую солнечные системы отопления частного дома используются в качестве вспомогательных.

Значения солнечной энергии (кВт/ч) для регионов России

Только после этого анализа можно приступать к выбору определенной схемы альтернативного теплоснабжения дома. Предварительно рассчитываются тепловые потери в доме, определяется оптимальный тепловой режим работы отопления. Если солнечный коллектор в системе отопления будет вспомогательным – к его номинальной мощности прибавляется этот же показатель основной системы теплоснабжения.

При расчете нужно учитывать массу оборудования. Поверхность кровли должна выдержать эту нагрузку.

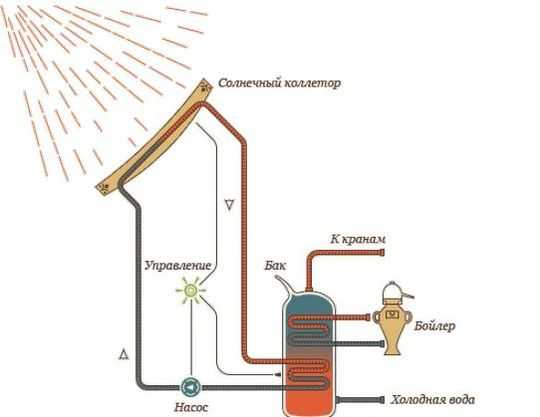

Принцип работы солнечного коллектора

Если кратко описать принцип работы коллектора – он необходим для захвата солнечной тепловой энергии. В дальнейшем она концентрируется и используется человеком.

Коллекторная система состоит из следующих составляющих:

• Тепловой аккумулятор (обычная емкость под жидкость)
• Теплообменный контур
• Непосредственно коллектор

Жидкий или газообразный теплоноситель циркулирует по коллектору. Полученная энергия нагревает его и, посредством смонтированного бака-аккумулятора, передает тепло воде.

Нагретая жидкость хранится в баке до того, покуда она не будет использована. Сфера ее применения очень широка – от обычных хозяйственных нужд до отопления дома. Чтобы вода быстро не остывала, необходимо качественно тепло изолировать емкость.

Циркуляцию воды в коллекторе делают одним из двух способов: естественным или принудительным способом. В баке-аккумуляторе может монтироваться дополнительный элемент, нагревающий жидкость, который будет включаться при достижении низких температур окружающей среды и поддерживать температуру воды, например, зимой, когда солнцестояние непродолжительное.

Как работает солнечный коллектор?

Принцип действия коллектора основан на поглощении (абсорбции) тепловой энергии солнца специальным приемным устройством и передачей его с минимальными потерями теплоносителю. В качестве приемника используются медные или стеклянные трубки, окрашенные в черный цвет.

Ведь известно, что лучше всего абсорбируют тепло предметы, имеющие темную или черную окраску. Теплоносителем чаще всего выступает вода, иногда – воздух. По конструкции солнечные коллекторы для отопления дома и горячего водоснабжения бывают таких видов:

• воздушные;
• водяные плоские;
• водяные вакуумные.

Среди прочих воздушный солнечный коллектор отличается простотой конструкции и, соответственно, самой низкой ценой. Он представляет собой панель – приемник солнечной радиации из металла, заключенный в герметичный корпус. Стальной лист для лучшей теплоотдачи снабжен с задней стороны ребрами и уложен на дно с тепловой изоляцией. Спереди установлено прозрачное стекло, а по бокам корпуса имеются проемы с фланцами для подключения воздуховодов или других панелей, как показано на схеме:

Надо сказать, что установка солнечных коллекторов с нагревом воздуха имеет свои особенности. Из-за их невысокой эффективности для обогрева помещений нужно применять несколько подобных панелей, объединенных в батарею. Кроме того, обязательно понадобится вентилятор, поскольку нагретый воздух из коллекторов, находящихся на кровле, самостоятельно вниз не пойдет. Принципиальная схема воздушной системы показана ниже на рисунке:

Устройство и принцип работы воздушного солнечного коллектора

Солнечный воздушный коллектор состоит из нескольких основных частей:

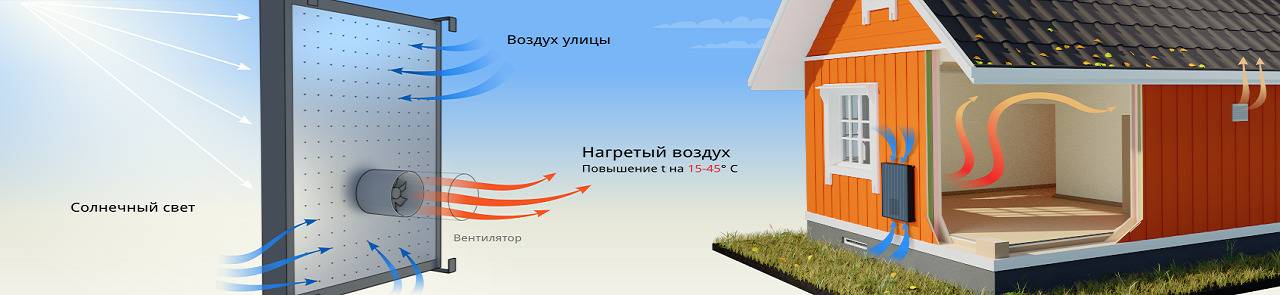

Схема работы воздушного солнечного коллектора

• Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
• Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
• Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная  показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

Принцип работы солнечных нагревателей

Прежде чем браться за изготовление самодельной гелиосистемы, стоит изучить устройство солнечных коллекторов заводского изготовления – воздушных и водяных. Первые используются для прямого отопления помещений, вторые применяются в качестве нагревателей воды либо незамерзающего теплоносителя — антифриза.

Главный элемент гелиосистемы – сам солнечный коллектор, предлагаемый в 3 вариантах исполнения:

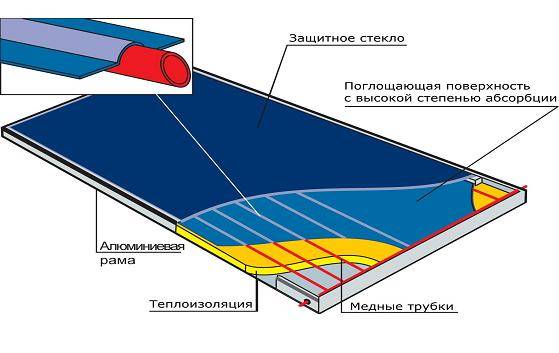

1. Плоский водяной нагреватель. Представляет собой герметичный короб, утепленный снизу. Внутри расположен тепловой приемник (абсорбер) из металлического листа, на котором закреплен медный змеевик. Сверху элемент закрыт прочным стеклом.
2. Конструкция воздухонагревательного коллектора аналогична предыдущему варианту, только по трубкам вместо теплоносителя циркулирует воздух, нагнетаемый вентилятором.

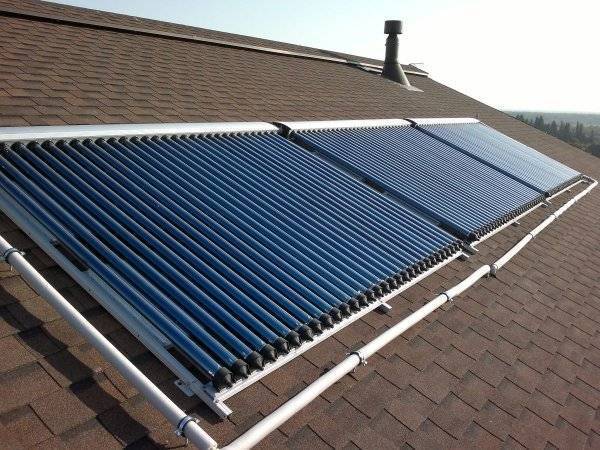

3. Устройство трубчатого вакуумного коллектора кардинально отличается от плоских моделей. Аппарат состоит из прочных стеклянных колб, куда помещены медные трубки. Их концы подсоединяются к 2 магистралям – подающей и обратной, воздух из колб откачан.

Дополнение. Существует и другая разновидность вакуумных водяных нагревателей, где стеклянные колбы наглухо запаяны и наполнены специальным веществом, испаряющимся при невысокой температуре. При испарении газ поглощает большое количество теплоты, передаваемое воде. В процессе теплообмена вещество снова конденсируется и стекает на дно колбы, как показано на картинке.

Устройство вакуумной трубки прямого нагрева (слева) и колбы, работающей за счет испарения / конденсации жидкости

Перечисленные типы коллекторов используют принцип прямой передачи теплоты солнечного облучения (иначе – инсоляции) протекающей жидкости или воздуху. Плоский водонагреватель работает так:

1. Через медный теплообменник со скоростью 0.3—0.8 м/с движется вода либо антифриз, прокачиваемый циркуляционным насосом (хотя бывают и самотечные модели для уличного душа).
2. Лучи солнца разогревают абсорбирующий лист и плотно соединенную с ним трубу змеевика. Температура протекающего теплоносителя поднимается на 15—80 градусов в зависимости от сезона, времени суток и уличной погоды.
3. Чтобы исключить тепловые потери, дно и боковые поверхности корпуса утеплены пенополиуретаном либо экструзионным пенополистиролом.
4. Прозрачное верхнее стекло выполняет 3 функции: защищает селективное покрытие абсорбера, не позволяет ветру обдувать змеевик и создает герметичную воздушную прослойку, удерживающую тепло.
5. Горячий теплоноситель поступает в теплообменник накопительного бака – буферной емкости или бойлера косвенного нагрева.

Поскольку температура воды в контуре аппарата колеблется вместе с изменением времен года и суток, солнечный коллектор не может использоваться для отопления и ГВС напрямую. Полученная от солнца энергия передается основному теплоносителю через змеевик бака — аккумулятора (бойлера).

Эффективность трубчатых аппаратов повышена за счет вакуума и внутренней отражающей стенки в каждой колбе. Лучи солнца свободно проходят сквозь безвоздушную прослойку и греют медную трубку с антифризом, но тепло не может преодолеть вакуум и выйти наружу, поэтому потери минимальны. Другая часть излучения попадает в отражатель и фокусируется на водяной магистрали. По заверениям производителей, КПД установки достигает 80%.

Когда вода в баке нагрета до нужной температуры, солнечные теплообменники переключаются на бассейн с помощью трехходового клапана

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Солнечный коллектор — водяной или воздушный

Каждый из нагревателей эффективен, отличается только основное предназначение и принцип работы:

• Водяной коллектор — применяется для обеспечения потребностей в ГВС и низкотемпературных систем теплых полов. Эффективность работы в зимний период существенно снижается. Вакуумные и панельные коллекторы косвенного нагрева, подсоединенные к буферной емкости, продолжают аккумулировать тепло в течение всего года. Главный недостаток, высокая стоимость гелиоколлектора, монтажа и обвязки.
• Воздушный вентиляционный коллектор — отличается простой конструкцией и устройством, которое при желании можно изготовить самостоятельно. Основное предназначение: обогрев помещений. Конечно, существуют схемы, позволяющие использовать полученное тепло для ГВС, но при этом эффективность воздушных коллекторов падает практически вдвое. Преимущества: низкая стоимость комплекта и установки.

Солнечные воздушные системы отопления работают только днем. Нагрев воздуха начинается даже в пасмурную погоду, при сильной облачности и во время дождя. Работа воздухонагревателей зимой не прекращается.
