Место для обустройства печи
Выберите оптимальное место размещения отопительной печи. К примеру, печь, установленная в центре комнаты, будет отдавать тепло максимально эффективно и равномерно. Однако подобное размещение печи удобно далеко не всегда.
Печь в центре помещения
В случае размещения печной конструкции у стенки (этот вариант является наиболее популярным и часто используемым), по полу дома будет идти холод.
Заранее выберите место размещения дверцы топочного отделения. Сконструируйте печь так, чтобы в дальнейшем вам не приходилось носить топливо через все помещение, разнося грязь по комнате.

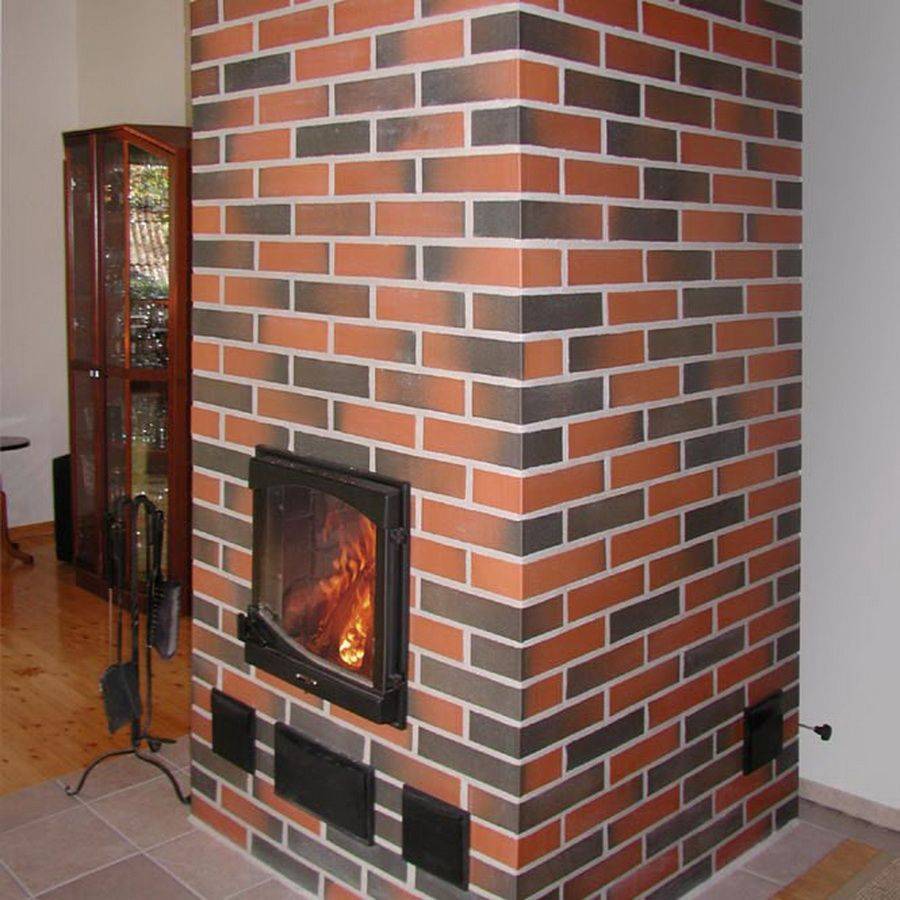

Отопительная печь расположена у стены
Оптимальный вариант – обустройство топки в малопосещаемой комнате.
Рекомендации в отношении фундамента стандартные – обустраивается индивидуальное бетонное основание. Связывать его с главным фундаментом нельзя.
Рассчитайте конструкцию фундамента таким образом, чтобы он был способен выдержать нагрузку не только непосредственно печи, но и дымоотводящей конструкции, которую также настоятельно рекомендуется возводить из кирпича.
Отопление многокомнатного дома
Дома в одну комнату сейчас можно встретить только в коллективных садах, где размер огорода намного важнее, чем собственные удобства. Да и зимой хозяева редко приезжают туда, и дом обычно стоит с осени до весны не топленый. По большому счёту это и не требуется, так что небольшой печки им хватает.
Другое дело, когда дом многокомнатный или вообще двух или даже трёхэтажный. Тут уже без продуманной системы отопления никак не обойтись. И если для того, чтобы обогреть второй и тем более третий этаж, придётся проектировать и прокладывать целую систему отопления, например водяную, или воздушную, то в одноэтажном доме можно обойтись одной, правильно расположенной печкой.
И тут надо плясать… не от печки. А от количества и расположения комнат и межкомнатных перегородок.
Как уже говорилось, местоположение русской печи, необходимо просчитывать на этапе проектирования всего строения. И не просто ткнуть пальцем в план будущего дома, а хорошенько продумать, где будет прихожая, кухня, спальня и так далее. От этого будет зависеть не только, где будет стоять печь, но и в какую сторону она будет повёрнута, а значит и печник сможет сложить её самым оптимальным образом, проложив дымоход так, чтобы он обогревал нужные поверхности, а прочистные отверстия не выходили бы над кроватью.
- Две комнаты. Для равномерного их прогрева печку нужно встроить в межкомнатную перегородку, чтобы она рабочая поверхность печи была в первой комнате, а вторая во второй. Топку делать в той комнате, которая ближе к выходу.
- Три комнаты. В этом случае плясать действительно придётся от печки. Она должна быть расположена примерно в середине всего здания, а межкомнатные перегородки пристраиваться к ней с тем расчётом, чтобы печь была ровно разделена между всеми тремя комнатами. Исключение в большую сторону может быть сделано в пользу кухни.
- Четыре комнаты. И такой вариант вполне возможен. Принцип тот же, что и в трёхкомнатном доме, только печку придётся делить на четыре части. А это проще простого. Русская печь обычно четырёхсторонняя, так что больших проблем возникнуть не должно.
- Печь с камином. Этот вариант требует больше мастерства от печника, чем от проектировщика. Именно он должен сложить печку таким образом, чтобы в одной комнате была обычная топка и по необходимости кухонная плита. А вот во второй каминный очаг. Сложность в том, что в камине топка открытая и для создания тяги нужен прямой дымоход, иначе камин будет чадить в комнату.
В ещё более просторных домах, или в таких, где пусть всего две, но огромные комнаты, одна-единственная печь может и не справится. И тогда придётся ставить ей помощницу, или делать систему отопления.
Основа печи — фундамент
Однако, первое, что нужно сделать— обеспечить минимальное 15-сантиметровое расстояние между перекрытием крыши и трубой дымохода. И только после этого можно приступить к разметке места фундамента, который должен быть больше остальной конструкции.
В идеале печной фундамент формируется при строительстве общедомового фундамента. Чтобы печь и сам дом прослужили как можно дольше, их фундаменты не должны связываться. Обусловлено это требование тем, что естественная усадка фундаментов разная из-за температурных различий и нагрузок.
Самая распространенная техника возведения фундамента под печь — котлован заливается бетоном с последующим возведением из кирпича. Предварительно ставится деревянная опалубка. Фундамент должен быть шире будущих габаритов печки примерно на 15 сантиметров (в каждую сторону). Верхний фундаментный уровень должен оказаться ниже пола примерно на 19 сантиметров. Фундамент должен быть идеально ровным, чтобы правильно уложить первый ряд кирпичей. Фундамент основательно не устраивают лишь при строительстве камина. Но тогда производят расчет нагрузки на пол (на верхних этажах)
В обязательном порядке фундамент гидроизолируется при помощи толя или рубероида. Если размер печки больше ширины материалов, их укладывают «внахлест» с припуском 10 сантиметров. При этом ведется контроль диагоналей. Если качество диагональных направлений нарушено, то будут большие проблемы с дальнейшей кладкой печки.
Виды
Самые распространенные кирпичные печи – это русская, шведская, колпаковая и голландка.
Последняя так называется в виду ее последовательности каналов. Печь очень легка в исполнении и конструкции, однако не стоит ожидать от нее сильных качеств, так как ее КПД составляет не более 45%.
Шведская печь очень удобна как для отапливания помещения, так и для готовки. Она имеет камерное исполнение внутри. В отличие от предыдущей печи, эта имеет более высокий КПД, который составляет около 60-65%.
Колпаковая печь способна сама себя регулировать благодаря уникальной конструкции. Обладает еще более высоким КПД – 70-75%. Однако используется только для отопления.
Кирпичная или металлическая?
Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.

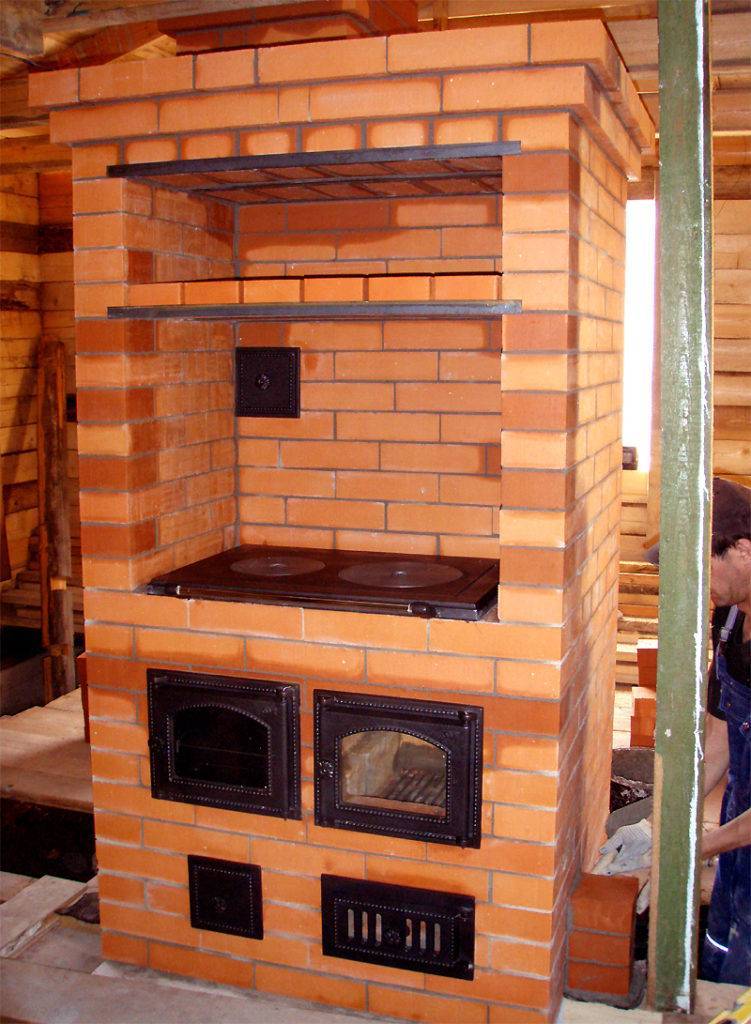

Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.
Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.
Выбор того или иного типа печи зависит от условий, где планируется её использовать.
Теплоэффективная печь с одним топливником
Эта двухэтажная модель отличается высокой теплоемкостью – для отопления дома достаточно одной топки в сутки продолжительностью 2-2,5 часа. Расход топлива – около 60 кг сухих дров. Средняя теплоотдача – 5500 ккал/час.
Описание конструкции и материалы
Канальная однооборотная печь имеет одну топку на первом этаже. Габариты постройки: 89*115 см. Высота – 715 см. Размеры отопительного щитка на нижнем этаже 77*102 см, на втором – 77*95 см. В опускных каналах дымооборотов щитков предусмотрены теплообменные выпуски, увеличивающие скорость прогрева и теплоотдачу.
Для кладки потребуются такие материалы и печные приборы:
- 1900 штук красного керамического кирпича;
- 170 штук шамотного кирпича;
- 2,1 м3 красной печной глины;
- 0,2 м3 огнеупорной глины;
- 2,3 м3 горного песка;
- колосниковая решетка (40*40 см);
- стальной лист (50*70 см);
- дверка для топки (35*35 см);
- поддувальная дверка (13*12 см);
- 5 прочистных дверок (13,5*12 см);
- 2 задвижки (13*26 см).
Разрезы постройки и схема кладки
Подробная порядовка печи на 2 этажа наглядно показывает устройство дымооборотных каналов и принцип движения газов. Красный и шамотный кирпич в схеме несложно отличить по цвету.
Важно! Керамический и огнеупорный кирпич нельзя связывать в одной перевязке. Схему завершает труба насадного типа, возведенная непосредственно над печью. Схему завершает труба насадного типа, возведенная непосредственно над печью
Схему завершает труба насадного типа, возведенная непосредственно над печью.
Разрезы двухъярусной печи

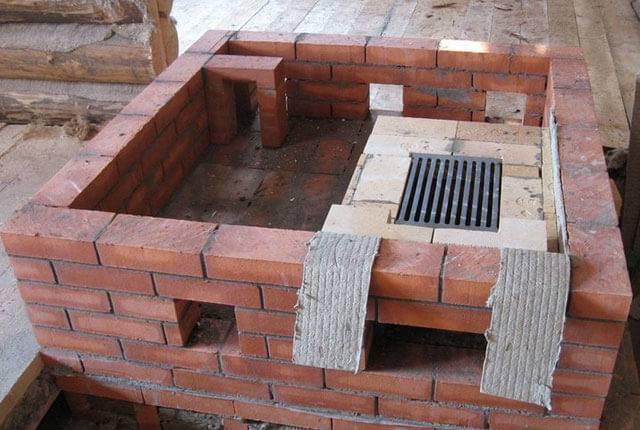

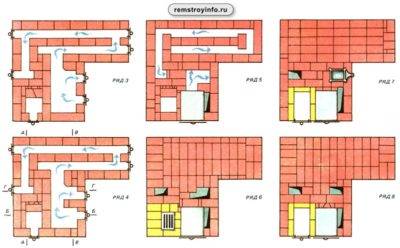

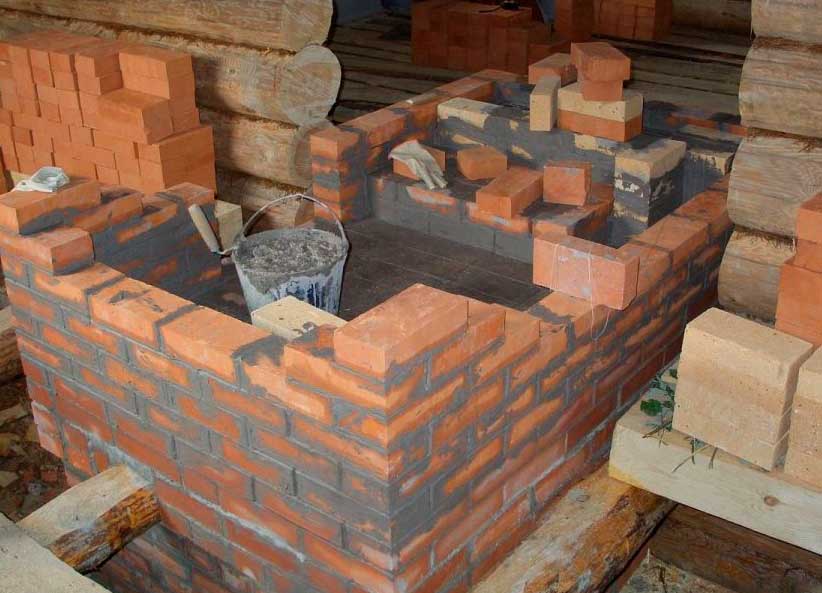

Кладка с 1 по 64 ряд
Схема верхних рядов
Представленная модель рассчитана для высоты потолков 3,4 м, но при необходимости конструкцию несложно уменьшить или увеличить, внеся поправки в ряды с 26 по 46 и с 60 по 82.
Обратите внимание! Модернизация повлечет за собой изменения указанных в описании характеристик теплоотдачи
Несколько советов
Собираясь построить кирпичную печь на дровах своими руками, продумайте, как она будет стоять в вашем доме. Между задней стеной дома и стеной печки оставьте воздушный промежуток и установите там лист железа, отражающий тепло внутрь. Если вы построите кирпичную печь вплотную к стене, то дрова будут отапливать не только помещения, но и улицу.
Если вы хотите обогреть сразу две комнаты, смонтируйте кирпичную печь в смежной стене, подобрав подходящий проект – тогда конвекционная часть будет греть оба помещения. Помните, что каждый чертеж индивидуален, а различная высота потолков в домах может повлиять на конструкцию печки.
Проще чего невозможно
Самая простая печь для использования преимущественно вне жилых помещений может быть сделана буквально за считанные минуты из подручных материалов. Однако печка получится достаточно эффективная.

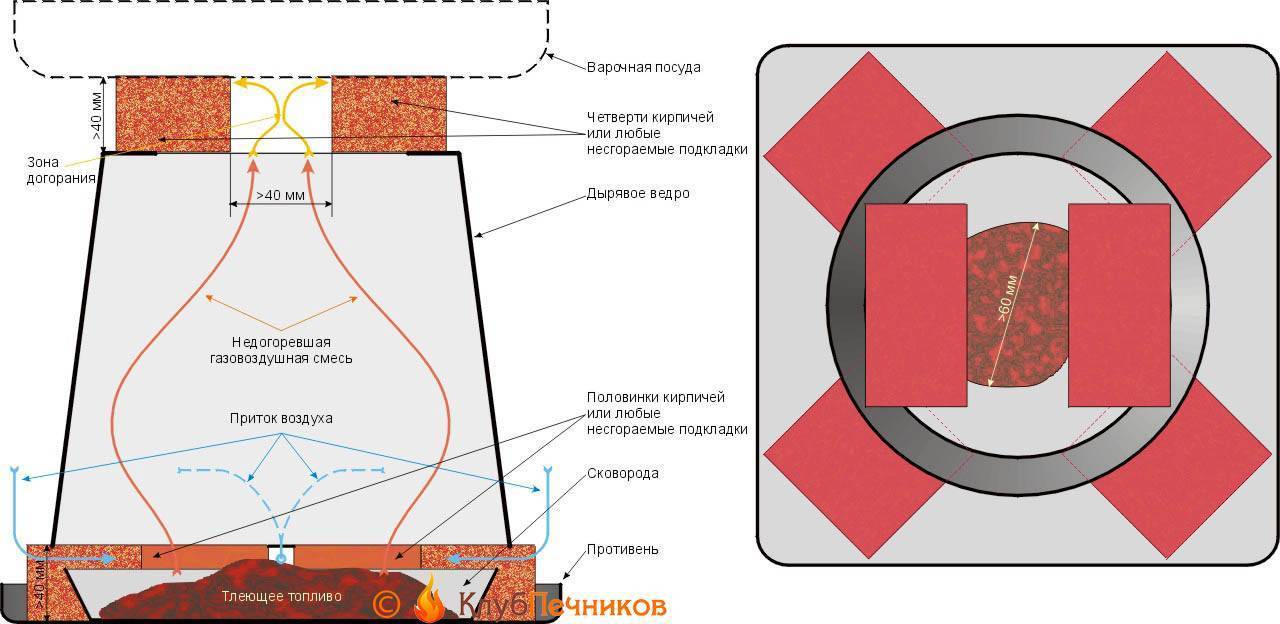

Простейшая варочная печь из прохудившегося ведра (см. рис. ниже) не однажды выручала автора в самых различных обстоятельствах, в т.ч. справлялась с обогревом по-черному бытовки без потолка под двускатной крышей – там под коньком было волоковое оконце. Противень служит улавливателем выпадающих угольев; если печка работает в помещении, под него нужно подложить огнестойкую подкладку, напр., еще несколько кирпичей. Выдирать из ведра днище полностью нет нужды – достаточно разворотить его так, чтобы дыра была прим. 6 см в поперечнике (шириной где-то в ладонь).
Простейшая варочная печь из дырявого ведра
Хорошая тепловая эффективность данной печи определяется тем, что в ней частично используется поверхностное горение древесного топлива. Как известно, именно при поверхностном горении древесина выделяет максимально возможное количество тепла. Кроме того, сухое качественное топливо (щепки, стружки) необходимо только на растопку, а основная его загрузка может быть сыроватой. Также не вполне сухие ветки и щепки можно подкладывать потом, в печке они быстро сохнут.
Работает эта печка довольно интересно. Без варочной посуды на «конфорке» из верхнего отверстия вначале идет дым. По мере прогрева ведра (ок. 10 мин) он сменяется не сильным потоком не очень горячих газов. Если печка будет использоваться неоднократно, время ее запуска можно сократить обмазав ведро глиной с сухой травой (можно саманом, если уже есть замешанный). Первый раз после обмазки печь разгоняется долго, до часу, пока «фитобетон» не просохнет, зато потом выходит на рабочий режим менее чем за 5 мин.
А вот если поставить на «конфорку» сковороду, котелок или кастрюлю, ход печи резко меняется. Горение топлива усиливается и спустя 1-2 мин из-под посудины показываются язычки пламени. Похоже, варочная посуда удерживает не вполне прогоревшие топочные газы от быстрого рассеяния, а приток свежего воздуха под конфорку инициирует их догорание. В итоге печка при +5 снаружи прогревала помещение объемом ок. 10 куб. м до комфортной температуры за полчаса. Ее недостаток – не держит тепло и нужен непрерывный присмотр, как за костром.
Как сложить простейшую кирпичную печь всухую без раствора
Правила кладки сводов топки уличной печи
При кладке сводов печей необходимо перекрывать топочные отверстия, топливники, камеры, используя перемычки простой и сложной формы. Перекрытие в стене называется аркой или арочной перемычкой, а перекрытие между стенами — сводом.
Для перекрытия больших пролетов используют арочное перекрытие.
Своды могут быть крутыми, плоскими и пологими. Полуциркульный свод равен половине окружности. Пологий свод является менее крутым. Трехцентровый свод еще более пологий, благодаря его конструкции нагрев происходит равномерно по всей поверхности
Это важно при выпечке пирогов. Количество кирпичей в арке и рядов в своде должно быть нечетным
Средний нечетный кирпич называется замковым. Кирпичи, на которые опирается перемычка или свод, называются пятами. Для придания им нужной формы такие кирпичи приходится обтесывать. Пространство, перекрываемое любой перемычкой, называется пролетом. Высота подъема свода или арки — стрела подъема.
Выполнения любой перемычки необходимо начинать с закладки кирпичей, на которые она будет опираться. Их следует вытесывать по шаблону. Так как высота арки или свода может быть различной, угол пяты изменяется. Нельзя использовать одну форму пяты для всех арок и сводов.
Кладка топки печи начинается с подготовки кружал и шаблонов пят, для этого на листе бумаги, картона или фанеры необходимо прочертить свод нужной формы с таким расчетом, чтобы в нем поместилось нечетное количество рядов кладки.
Можно легко и быстро построить свод на двух досках. Посередине узкой доски следует провести ось таким образом, чтобы она пересекала и широкую доску. На расстоянии 3-5 см от нижней кромки широкой доски необходимо прочертить прямую линию А-Б, отложив на ней ширину топливника. Ось должна проходить посередине топливника, между точками В и Г. На оси от линии А-Б следует отмерить наверх высоту стрелы подъема свода. Полученную точку можно обозначить буквой Д. После этого нужно подобрать центр О таким образом, чтобы проходящая из него окружность, образующая свод, пролегала через точки В, Г и верхнюю точку стрелы подъема свода.
Правила кладки печи советуют использовать для свода опалубку, которую настилают по заготовленным кружалам.
После установки и закрепления опалубки в центральную точку О, с которой вычерчивалось кружало, следует вбить гвоздь, прикрепить к нему прочный шпагат, необходимый для проверки рядов кладки свода и разметки укладываемых кирпичей. Кирпич для кладки сводов нужно обтесать, придав ему клиновидную форму.
В этом случае швы имеют одинаковую толщину. При использовании обычного кирпича внизу швы будут тоньше, а вверху — толще. Они должны быть обязательно полностью заполнены раствором.
Следует очень аккуратно производить обтесывание пят и их укладку, так как заполнение больших пустот раствором и щебнем может привести к осадке свода или арки и их разрушению.
Кладку свода следует начинать с краев, от обеих пят одновременно, двигаясь к середине свода или к замку. Кирпичи нужно подгонять плотно, таким образом, чтобы они почти касались друг друга со стороны топливника.
Самым последним в ряд кладки свода или арки следует вставить замковый кирпич, смазанный с двух сторон глиняным раствором. Удары желательно наносить только поленом или киянкой, так как обычный молоток может расколоть кирпич.

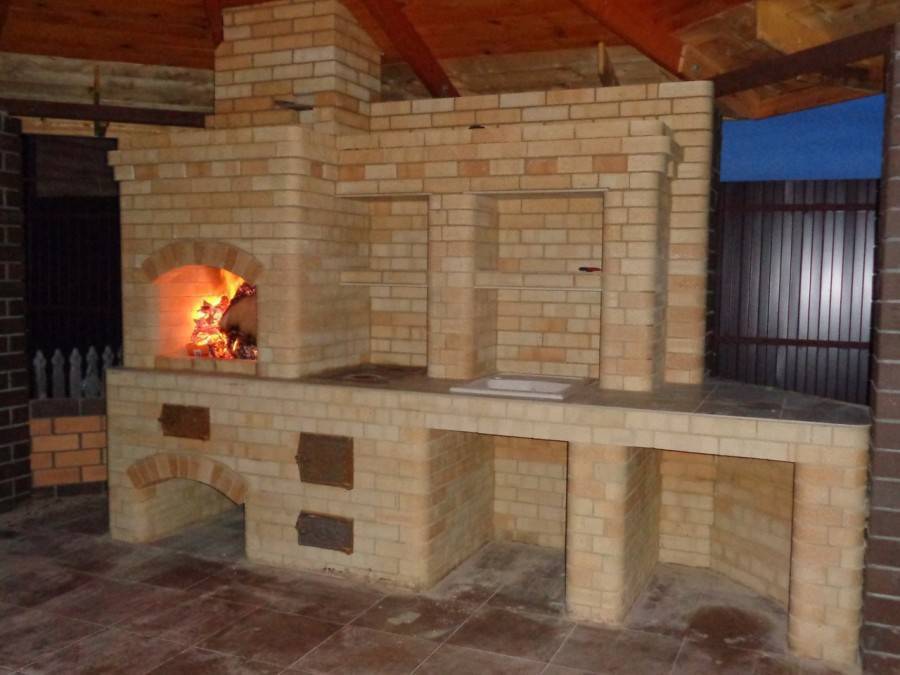

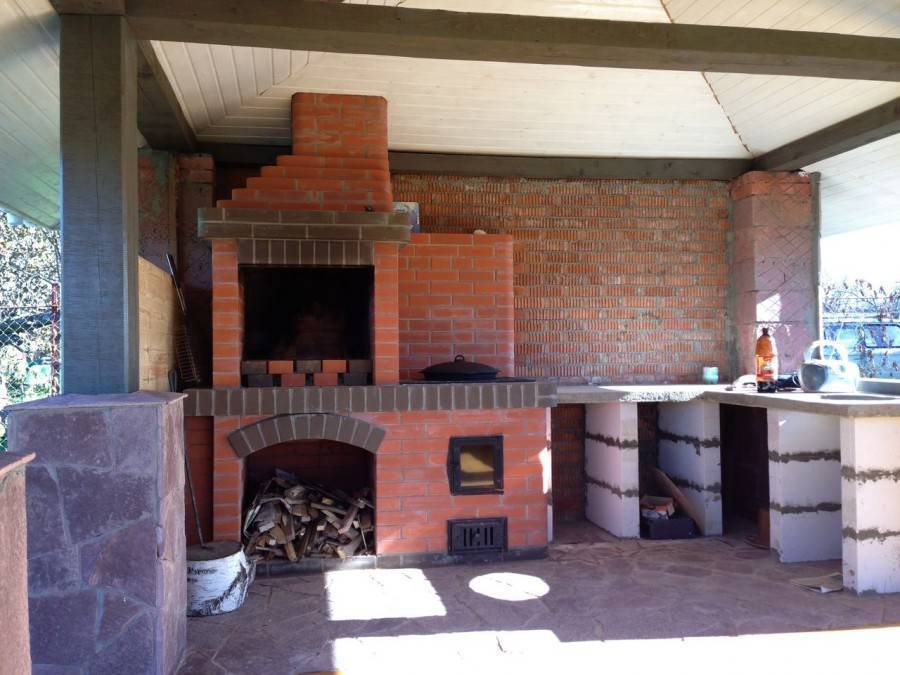

Правильное завершение кладки дровяной печи для дачи
На этом кладка уличной печи практически завершена, но осталось несколько технологических моментов. Колосниковые решетки и колосники должны быть расположены ниже топочного отверстия на 7-14 мм. Между решеткой и кладкой дровяных печей по всему периметру следует оставлять зазор не менее 5-10 мм, заполнив его золой или песком, чтобы расширяющийся металл при нагревании не повредил кладку. При укладке колосниковых решеток рекомендуется соблюдать наклон в сторону дверцы на 2-3 см, что обеспечит скатывание несгоревшего топлива от задней стенки на решетку. Прорези решетки необходимо размещать вдоль топливника (от дверки к задней стенке).
Правильная кладка печи подразумевает, что сооружение нужно высушить естественным, в крайнем случае — искусственным способом. В процессе сушки все задвижки должны быть открыты круглые сутки. Трубу можно закрывать только на время грозы. На такую сушку требуется примерно 10-12 суток.
Искусственная сушка проходит быстрее. Для этого необходимо протопить печь с постепенным увеличением количества сухого топлива: стружки, соломы, щепы, мелко наколотых дров. Запрещено производить сушку печи, сжигая сразу большое количество дров, так как вода в кирпиче, превращаясь в пар, может разрушить кладку.
Первая закладка топлива не должна превышать 20-25% от необходимого для нормальной топки количества. Для второй топки объем топлива можно увеличить до 30-40%, для третьей — до 60-70% и т. д. до полной нормы. После каждой топки все приборы печи должны быть открыты, а температура ее наружной поверхности не должна превышать 50-60 °С.
Кладка печи для дачи и сушка считается завершенной, когда на поверхности печи перестают образовываться сырые пятна, а на задвижке отсутствуют следы конденсата.
Проблемы при строительстве мини-печи своими руками
Печники-любители по неопытности совершают ошибки, которые затем приводят к проблемам. Рассмотрим самые распространенные случаи:
- Кладка печей с отклонением от проекта. В результате в дымовых каналах нет нормальной тяги, неравномерно нагреваются стены. Решением проблемы будет разбор печи и кладка по проверенным схемам.
- Кладка печей «на глаз», без использования уровня, каркаса, отвесов, правила. Устройство перекашивается, смещается центр тяжести, в процессе эксплуатации прибор быстрее рушится.
- Неправильное приготовление раствора. Кладка трескается и выкрашивается. Временное решение проблемы — покупка заводской смеси и заделка трещин новым раствором. Если кладка трескается постоянно и глубоко, печь придется переложить.
- Топка свежесложенного и непросохшего устройства. Это приведет к растрескиванию кладки, которую надо будет замазывать раствором.
Как обезопасить дачный дом от пожара при установке печи
- Использование теплоизоляционных материалов с высокой степенью огнестойкости для защиты стен и потолков в месте установки.
- Применение огнезащиты: пропиток и мастик.
Огнезащитная обработка деревянных конструкций
Для защиты разработаны мастики и пропитки. Первые обеспечивают лучшую огнезащиту, вторые практически бесцветные.
Очередность установки относительно мероприятий пожарной безопасности, указанная производителем, оговаривается в технической документации. Работы по огнезащите проводят представители МЧС. Можно провести мероприятия по предотвращению возгорания самостоятельно, но перед вводом печи в эксплуатацию, потребуется получить справку от инспектора МЧС о выполнении всех требований ППБ.
Подробные параметры установки твердотопливной обогревательной дачной печи описываются в технической документации, прилагаемой к отопителям ведущих европейских и российских заводов. Соблюдение описанных правил обязательно к исполнению.
Издревле считалось, что печь в доме – это главное имущество. Она не просто обогревает и даёт возможность готовить вкусную и полезную пищу. Она символ уюта, домашний очаг, который следует хранить и оберегать. Поэтому умельцы-печники всегда считались привилегированной кастой. Ведь сложить домашнюю кормилицу надо было так, чтобы её можно было быстро и жарко натопить, чтобы в самый лютый мороз во всём доме было тепло и уютно, а шкворчание готовящейся еды и аромат пирогов распространялись из комнаты в комнату. Но перед тем как начинать возводить, необходимо просчитать расположение печи в доме. Чтобы ни одна молекула тепла не пропадала зазря.
Первое и непреложное требование при выборе местоположения печи – это полное проектирование дома. То есть расположение печи в доме должно быть запланировано одновременно со стенами. В этом случае не получится так, что в одной комнате будет невыносимо жарко, а в другой будет лютовать мороз. Да и фундамент под неё заливать намного легче до того, как будут уложены полы.
Но есть и другие правила, которых следует придерживаться.
Фундамент под печь ни в коем случае не должен быть соединён с общим фундаментом. Дом со временем обязательно даст усадку и самое маленькое, что случится – это печка покроется трещинами, из которых будут постоянно виться струйки дыма, делая нахождение в помещении невозможным и даже опасным. Ну, а максимум она просто перекосится и потребуется очень большой ремонт.
Место должно быть подобрано таким образом, чтобы дымоход находился в непосредственной близости от внутренней капитальной стены
Будет возможность опереть трубу на потолочную балку.
Обязательно принять во внимание планировку дома. Число комнат и окон. Необходимость отапливать второй этаж, если он есть
И материал, из которого построен дом.
Далее рассчитывается примерная теплопотеря всего строения. Отсюда вычисляется теплоотдача всех поверхностей печки.
Конструкция самой печи тоже должна быть продумана заранее.
Ну и последнее. Если дом будет слишком большой и одним отопительным прибором не обойтись, следует рассчитать, сколько вообще печек нужно будет поставить и в какие места.
Необходимость отапливать второй этаж, если он есть. И материал, из которого построен дом.
Далее рассчитывается примерная теплопотеря всего строения. Отсюда вычисляется теплоотдача всех поверхностей печки.
Конструкция самой печи тоже должна быть продумана заранее.
Ну и последнее. Если дом будет слишком большой и одним отопительным прибором не обойтись, следует рассчитать, сколько вообще печек нужно будет поставить и в какие места.
Многолетний и даже многовековой опыт показывает, что строить слишком большое количество дымоходов – значит, расходовать повышенное количество дров. Не стоит делать для каждой комнаты отдельную печку. Идеальное расположение потому так и называется, что при минимуме места, отапливается как можно большая площадь.
И ещё один немаловажный факт
Печка, неважно каким видом топлива она топится – прибор, вокруг которого всегда скапливается какое-то количество мусора, грязи, золы, сажи и прочих пачкающихся субстанций. Поэтому отверстие топки лучше делать в помещении, которое ближе всего располагается к входной двери. Тогда не придётся таскать через весь дом дрова, вёдра и пакеты с золой
Поверьте, после этих вояжей в комнатах обязательно придётся проводить уборку
Тогда не придётся таскать через весь дом дрова, вёдра и пакеты с золой. Поверьте, после этих вояжей в комнатах обязательно придётся проводить уборку.
Конструкция и чертежи.
Как построить печь своими руками? Существуют основные типы конструкций:

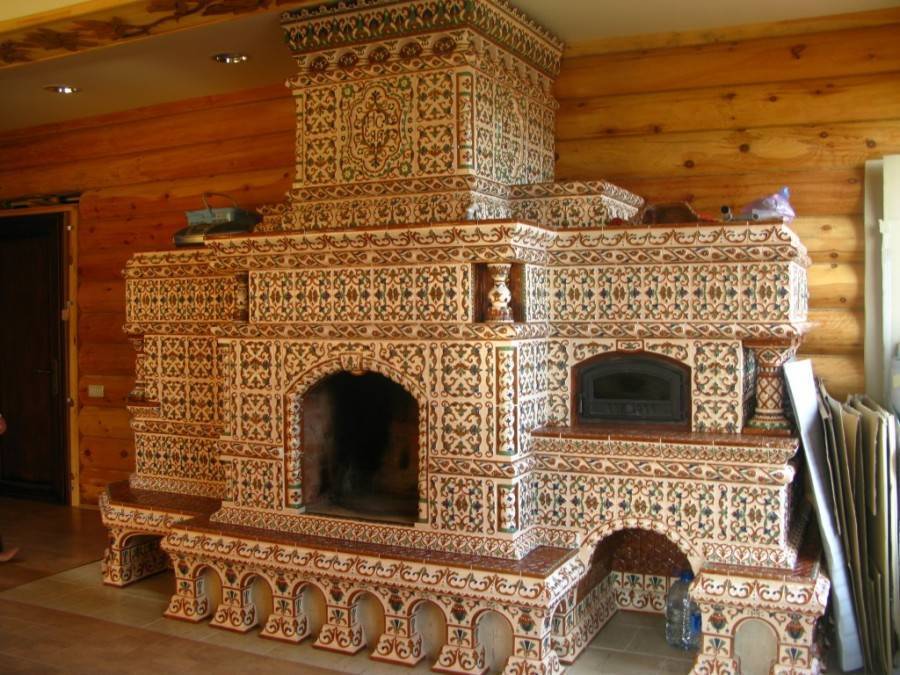

Русская печь.
Плюсы:
- КПД может достигать 80 процентов.
- Очень долго держит тепло, в некоторых случая – двое суток.
- Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.
Минусы:
- Большой размер.
- Много весит.
- Долгий прогрев.
- После перерыва обязательна суточная протопка.
- Имеет наиболее сложную конструкцию из всех возможных видов печей.
Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.
Печь — «голландка».
Относится к канальному типу.
Плюсы:
- Простая кладка
- Занимает относительно мало места, так как имеет вытянутую форму.
- Быстро нагревается.
- Относительно мало весит.
- Допускает приготовление пищи.
- Не нужно регулярно протапливать для поддержания работоспособности.
Минусы:
- Быстро остывает.
- Низкий КПД.
Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.
Обычная прямоугольная.
Плюсы:
- Не занимает много места.
- Простая конструкция.
- Низкие цены на материал и топливо.
Минусы:
- Средний КПД.
- Не очень долго держит тепло.
Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

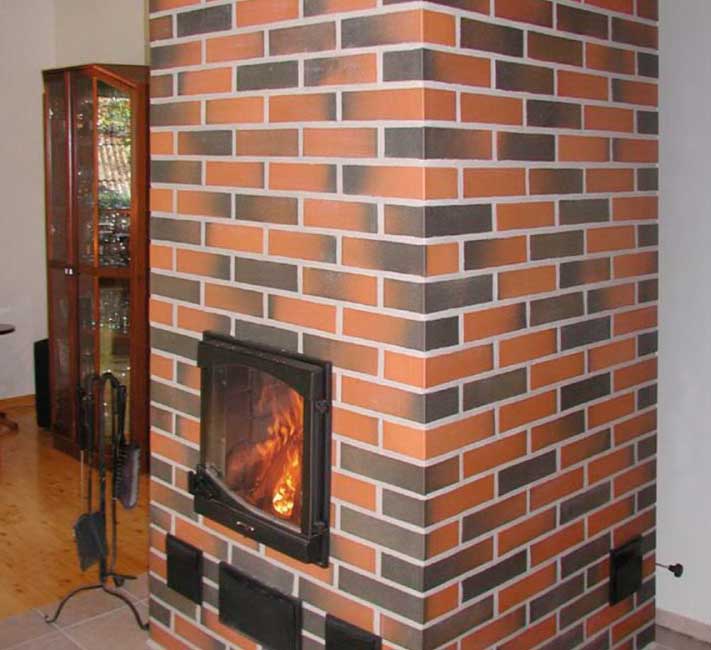

Печь — «шведка».
Относится к отопительно-варочному типу.
Плюсы:
- Допускает приготовление пищи.
- Высокий КПД.
- Быстрый разогрев.
- «Экономит» топливо.
- Относительно небольших размеров.
- Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.
Минусы:
- Требуется разгонная протопка.
- Имеет сложную кладку для новичка.
Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

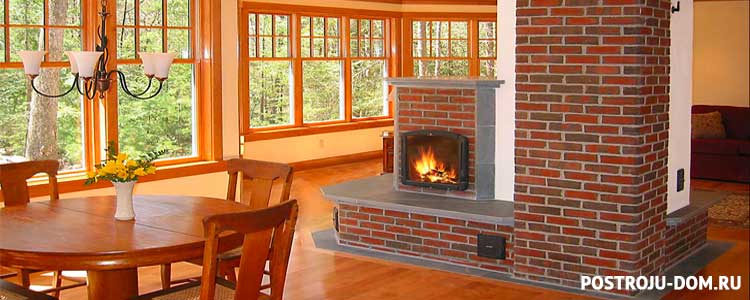

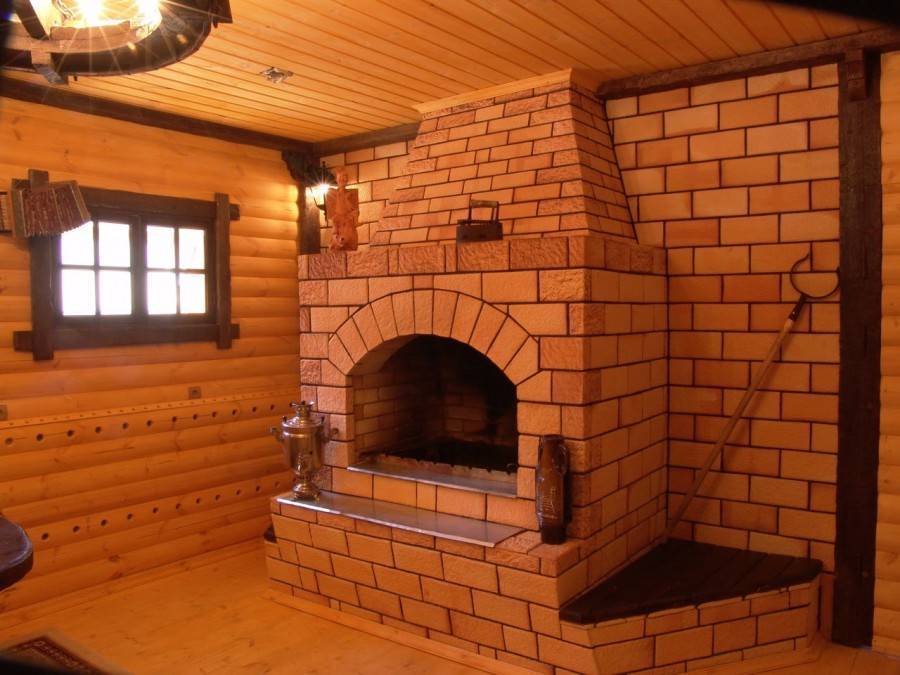

Печь с камином.
Плюсы:
- Очень низкая пожароопасность.
- Эстетична.
- Высокий КПД.
- Равномерно прогревают помещение.
Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.
План строительства печи
Прежде всех дизайнерских изысков предполагаемая конструкция должна отвечать требованиям пожарной и конструктивной безопасности
Так что стоит уделить особое внимание подготовительному этапу
- Разрабатываем подробный проект-схему печи;
- Определяемся с местом установки печи;
- Выбираем материалы для строительства;
- Подбираем инструмент;
- Определяемся с необходимостью помощников;
- Просчитываем бюджет строительства;
Особое внимание уделяется проект-схеме. Именно от грамотной инженерной разработки зависит конечный успех всего предприятия
В настоящее время можно приобрести готовый проект кладки печи. Разработаны даже целые видеокурсы для начинающих печных дел мастеров. Выбирая проект, стоит уточнить точность и конкретность приведенных данных, особенно цифр, расписаны ли пошагово все моменты строительства. В проекте должны присутствовать подробные комментарии. Серьезный проект обязательно снабжается качественным фотоматериалом основных этапов кладки. Словом, в хорошем проекте все объясняется буквально «на пальцах».
При выборе места установки многое зависит от площади помещения и вида печи. Здесь тонкостей и подводных камней так много, что мастера рекомендуют начинающим печникам создавать уменьшенные макеты своих творений. Такая «тренировка» позволит понятие о предстоящей кладке и на подготовительном этапе исключить просчеты и ошибки.
Если объем работ значителен, собственного опыта недостаточно, то придется прибегнуть к помощи. На заключительном этапе просчитаем все затраты.
Запасаемся инструментом
При кладке печи понадобится измерительные, строительные и вспомогательные инструменты.
Инструменты строительные:
- Болгарки для обрезки кирпичей;
- Совковая лопата;
- Металлическое сито для просеивания песка, раствора. Ячейка сита — не более 2 миллиметров;
- Расшивка для уплотнения раствора;
- Комбинированная кельма для укладки раствора;
- Перфоратор с насадкой-миксером;
- Молоток-кирка для рубки кирпича;
Инструменты измерительные:
- Рулетка длиной не менее 5 м для проведения измерений и нанесения разметки;
- Отвес для контроля вертикальности углов;
- Печная линейка — деревянная рейка длиной чуть больше метра с ровными гранями. Правило, как называют линейку, служит для проверки ровности кладки. Между правилом и стеной печи не должно быть щелей
- шаблон проемов;
- строительный уровень для проверки горизонта кладки;
- гибкий уровень;
Вспомогательные «орудия труда» — это ведра, бадьи, швабры с тряпками и т. д.
Закупаем строительный материал
.выбору кирпича
- Кирпич ручной формовки;
- Силикатный;
- Огнеупорный;
- Керамический;
Облицовка печи производится керамическим кирпичом. Лучше остановиться на более дорогом кирпиче М-250 или М-500, который однороднее более дешевых собратьев. Кроме того такой кирпич способен выдержать многократные циклы нагревания-охлаждения. Еще одно достоинство дорогого кирпича — прекрасные формовочные качества при декоративной отделке.
Песок. Должен быть чист, как слеза: без сора, примесей. Для этого его придется просеять через строительное сито.
Глина. Различают нормальную, тощую и жирную. От разновидности глины зависит технология и пропорции приготовления раствора. Специалисты отдают предпочтение нормальной глине могут колебаться от 0,5:1 до 3:1. Лучше всего использовать глину нормальной жирности;
Приобретая стройматериал, важно помнить, что «скупой платит дважды», поэтому об экономии на время забудем. Иначе печь долго не прослужит

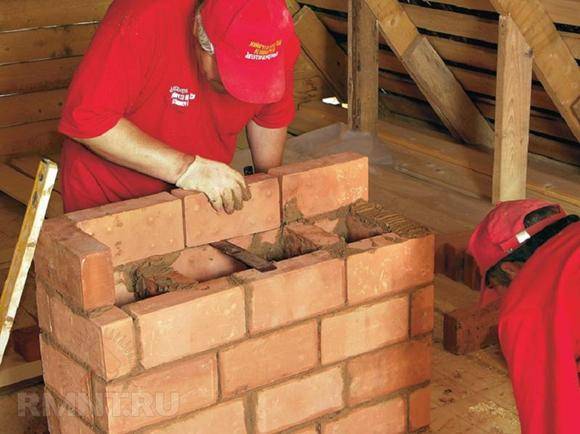

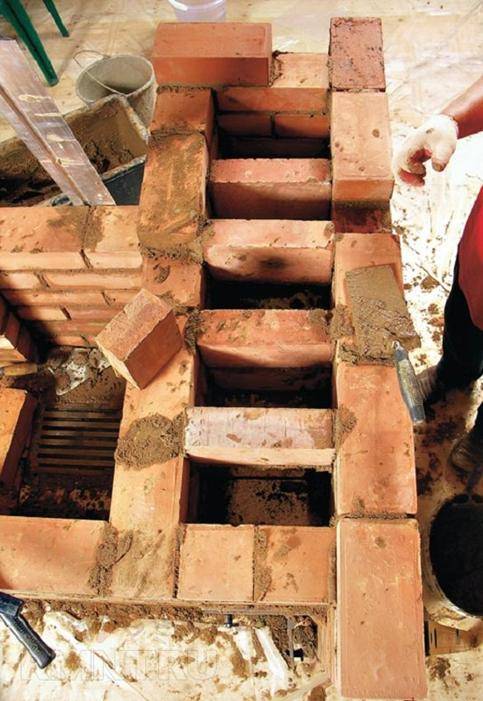

Как сложить печь: поэтапная кладка, фото
Пошаговая инструкция кладки элементов печи:
- Подпечье. Отделение для сушки дров выкладывается не во всех видах печей. Для него можно использовать перекаленный кирпич. Над подпечьем при помощи специальной дугообразной опалубки (которую лучше сделать разборной) устанавливается арка.
Фото 6. Готовое подпечье из кирпича. Применяется для хранения дров и других материалов.
- Топливник. Устанавливается на перекрытии (арке), для его выкладки используется шамотный кирпич.
- Под. Дно топочной камеры часто делают наклонным по направлению к шестку. Для этого используется засыпка из глины с песком.
- Горнило. Этот элемент является наиболее сложным при кладке печи. Его стены должны быть как можно более ровными. Они возводятся под небольшим наклоном из обтесанного шамотного кирпича. Оканчивается горнило аркой — устьем, куда позже устанавливается заслонка.
Фото 7. Процесс строительство горнила, его строить сложнее всего. Применяется непосредственно для разведения огня.
- Свод топливника. Как и свод подпечья, выполняется при помощи специальной опалубки. Ширина в полкирпича. Поверхность свода топливника должна быть как можно более ровной. Для прочности свода каждый средний кирпич ряда обтесывают в форме клина.
- Шесток. Отделение перед варочной камерой состоит из основания, стены с аркой и боковых стен, а также свода с отверстием дымохода. Выкладывается из керамического кирпича одновременно с горнилом.
- Перекрыша. Верхняя часть печи. Кладка выполняется из кирпича в 3 ряда. Для соблюдения правил пожарной безопасности расстояние от перекрыши до потолка помещения должно быть не менее 35 см.
- Дымоход. Выкладывается особенно тщательно, его внутренние стенки не должны иметь выступов во избежание опасности скапливания сажи. Швы должны быть плотными и без трещин.
Фото 8. Последовательная схема порядовки дымохода для печки. Содержит семь этапов.
По мере возведения печи монтируются заслонки и дверцы, которые покупаются заранее. После завершения кладки печь обычно обрабатывают специальной термостойкой шпатлевкой или штукатуркой для лучшей герметизации швов.
Закладка фундамента
Перед тем как сложить печь, необходимо подготовить прочное основание. Сооружение довольно тяжелое, поэтому ставить его прямо на полы, даже залитые цементной стяжкой, недопустимо. Фундамент печки – строение обособленное, не соприкасающееся с основанием здания. Если вы строите кирпичный отопитель поблизости от стен либо возводите угловой камин, нужно сделать отступ не менее 150 мм, чтобы между фундаментами оставался минимальный просвет 10 см.
Если полы в доме залиты стяжкой, то для устройства печного фундамента рекомендуется соблюдать следующую пошаговую инструкцию:
- Демонтируйте участок стяжки и выройте котлован, выступающий за габариты печи на 50 мм в каждую сторону. Глубина зависит от мощности верхнего слоя просадочного грунта.
- Насыпьте песчаную подушку высотой 100 мм и утрамбуйте ее. Доверху заполните яму бутовым камнем или битым кирпичом, после чего залейте жидким цементным раствором.
- После застывания проложите гидроизоляционный слой из рубероида и установите опалубку, выступающую над стяжкой, как это показано на чертеже.
- Приготовьте бетон и залейте фундаментную плиту. Для прочности туда можно заложить арматурную сетку.
Спустя 3 недели (время полного затвердевания бетонной смеси) положите на готовое основание лист кровельной стали, а сверху – войлок, пропитанный глиняным раствором либо базальтовый картон. После этого можно начинать класть тело печи.
Схема устройства основания при деревянных полах
Чтобы правильно заложить фундамент печи под деревянные полы, используйте тот же алгоритм, только вместо бетонной плиты выложите стенки из красного кирпича (можно б/у) до уровня напольного покрытия. Пустоту внутри засыпьте бутом или щебнем и забетонируйте сверху. Дальше – лист металла, промоченный глиной войлок и сплошной первый ряд печной кладки. Получить больше информации по теме вы сможете, просмотрев видеоматериал по теме:
Разновидности бытовых печей
В зависимости от основной функции различают три типа кирпичных печек:
- для отопления;
- для приготовления пищи;
- комбинированный вариант.
Последний предназначен и для обогрева жилища, и для приготовления еды. Для организации печного отопления дома устраивают внушительную дымоходную систему с многочисленными каналами. Она должна максимально удерживать тепло от сгорания топлива и дымных газов, чтобы согревать воздух внутри дома.
Если нужна плита для готовки, обходятся обычным вертикальным дымоходом, но над топкой устраивают варочную поверхность. Под ней можно также сделать духовой шкаф. Для создания комбинированной версии такой печки используют и варочную поверхность, и дымоход, удерживающий тепло.
В зависимости от типа устройства выбирают место его размещения. Отопительную печь не стоит ставить вплотную к наружной стене, иначе часть тепловой энергии просто улетучится наружу. Ее лучше разместить по центру комнаты, чтобы воздух в разных частях дома прогревался равномерно.
Традиционную кирпичную дровяную печь, при желании, можно оборудовать и вполне современными элементами, чтобы расширить ее функциональное назначение
Продумать этот момент лучше еще при проектировании дома. Отопительная печь может стать объектом, разделяющим большую комнату на несколько отдельных зон. В каждой из них будет тепло.
С варочной плитой поступают совершенно иначе. В закрытой кухне ее лучше всего расположить вплотную к двум смежным наружным стенам. Это позволит передавать избыток тепловой энергии наружу, чтобы помещение не перегревалось во время готовки.
Варочные печи ставят и отдельно, на открытом воздухе. Это популярный элемент зоны отдыха. Рядом может располагаться мангал, барбекю, казан и прочие приспособления для приготовления пищи. Прохладным вечером тепло от такой печи приятно согреет отдыхающих гостей.
Комбинированную печь, как и варочную, размещают возле двух стен, но лучше, если они будут внутренними. Тогда тепло пойдет не на улицу, а в дом, а кухня будет умеренно теплой. Дымоход делают массивным, как для отопления, но его смещают в сторону жилых комнат. В результате тепловая энергия распространяется по дому достаточно равномерно.
