Выбираем строительный уровень правильно: лазерный или пузырьковый? Обзор

Разновидности уровней

Различают 5 разновидностей этих инструментов:

  • пузырьковые;
  • лазерные;
  • трубные;
  • водяные;
  • электронные.

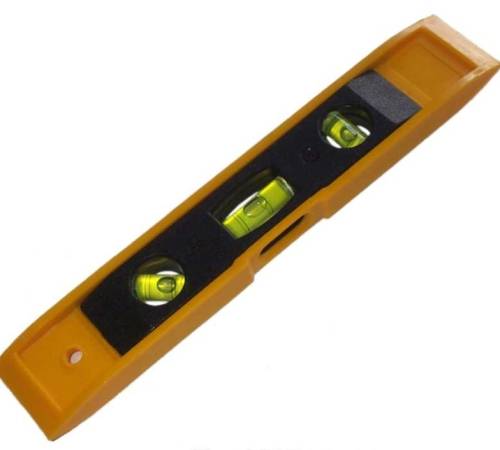

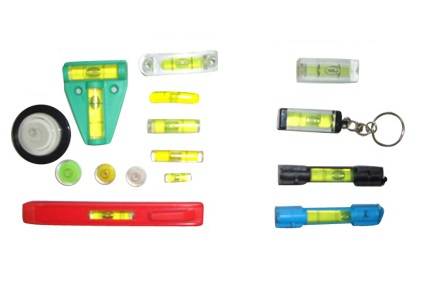

Статья посвящена устройствам пузырькового типа — самым популярным и недорогим. Устройство представляет собой рейку, оснащенную колбами, заполненными жидкостью, содержащей спирт. Капсула, расположенная по центру, предназначена для оценки горизонтали, а 2 крайние показывают наклон в 45 градусов и вертикаль.

К преимуществам пузырьковых уровней относятся:

  • дешевизна;
  • универсальность;
  • стойкость к повреждениям и износу;
  • простота использования.

Главный недостаток устройства — большие размеры и необходимость отыскивать место для хранения.

По каким критериям выбирать

Строительный уровень нельзя назвать слишком сложным инструментом, но при выборе нужно быть внимательным, чтобы купить качественное изделие, точное и долговечное. Ориентироваться следует на проверенные компании, заботящиеся о своей репутации. Есть и несколько базовых критериев, которых следует придерживаться.

длина инструмента. Конкретный выбор зависит от поставленных задач. Для выравнивания поверхностей при ремонте понадобится длинный девайс. Для того чтобы повесить на стену картину, смонтировать полки или подвесные шкафчики, достаточно уровня маленькой или средней длины. Оптимальная длина устройства для бытового применения — 0,5-0,6 м;
прочность колб

Важно, чтобы материал был прозрачным и прочным одновременно. Важно, чтобы емкость была надежно зафиксирована;
способ нанесения меток

Желательно, чтобы они были расположены внутри емкости. В противном случае, риски быстро сотрутся;
стоимость. Если вы собираетесь пользоваться устройством лишь время от времени, вполне достаточно бюджетного варианта. Профессионалам приобретать дешевое изделие не следует, поскольку прибор будет нужен постоянно.

Проверка работоспособности

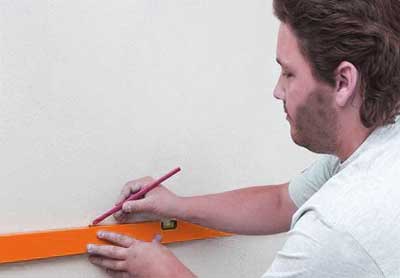

Самый простой способ определить правильность показаний уровня — это метод, называемый «180 градусов». Суть его состоит в том, что качественный уровень будет показывать идентичные результаты, какой бы стороной корпуса он ни был приложен к поверхности. Порядок проверки таков:

  1. Избегая смещений, контролируя отсутствие зазоров и плотность прилегания к измеряемой поверхности, прикладываем к ней уровень и отмечаем положение пузырька.
  2. Переворачиваем его относительно проверяемой плоскости на 180 градусов и повторяем измерение. Пузырёк должен показать с точностью до десятых миллиметра такое же положение, что и в первый раз.
  3. При желании можно сделать проверку относительно всех стенок корпуса, но редко какой уровень имеет все четыре поверхности в абсолютно ровном исполнении.

Видео-рекомендации покупателям уровня

Окончательно прояснить вопрос помогут ролики с подробным объяснением, как грамотно выбрать нужный прибор.

Обзор устройств пузырьковой разновидности:

https://youtube.com/watch?v=GY93uj8-2oA%2520

Проверка точности пузырькового уровня:

Разбор компактных лазерных нивелиров:

https://youtube.com/watch?v=ZwpmHZ6ReHo%2520

Подытожим. Строительный уровень реечного типа с пузырьковыми  «датчиками» не используют для разметки. С его помощью проверяют горизонт и вертикали сооружаемых и восстанавливаемых конструкций. Разбивку помещения и площадки строительства выполняют лазерными приборами. Если лазер недоступен по стоимости разметку производят старым-добрым отвесом в паре с водяным уровнем. Универсального устройства нет, каждое из них выполняет собственные функции.

Kapro Mini-246

Рейтинг пузырьковых строительных уровней компактного класса открывает модель с базовым функционалом. Но у нее есть все, чтобы понравиться потребителю. Компания Капро славится надежностью своих изделий, точностью их изготовления.

Kapro Mini-246 имеет длину около 100 мм, легко помещается в кармане рабочей спецовки. У уровня всего одна капсула для измерения горизонтали. Поэтому функционал прибора ограничен только этой возможностью, но применять уровень очень удобно. Расположенные внутри корпуса магниты позволяют легко крепить измеритель на металлических конструкциях.

Прорезиненные накладки на краях дают устройству возможность выдерживать падения, а прочная колба гарантирует сохранение работоспособности. Показатель погрешности прибора всего 0,5 мм на погонный метр измеряемой конструкции.

  • малые размеры;
  • точность;
  • незамерзающая жидкость колбы;
  • магниты в корпусе.
  • только измерение горизонтальных поверхностей;
  • нет регулировки колбы;
  • накладки со временем становятся хрупкими;
  • большой пузырек воздуха в колбе.

Kapro Mini-246 на Яндекс Маркете

Что делать когда уровня нет под рукой

Строительный уровень в мобильном устройстве — практичное и удобное приложение. Теперь у мобильного гаджета станет одной функцией больше. Как и традиционный измерительный прибор, телефон можно использовать на ремонтно-строительных работах, при установке штатива на видеокамере, холодильника или стиральной машины. Если вы не успели обзавестись инструментом профессионального уровня, то мобильный гаджет всегда под рукой. Теперь — короткий обзор приложений для мобильного устройства.

Строительный уровень

Один из ценных строительных инструментов, доступных пользователям ОС Андроид (аналогичное приложение предустановлено в IPhone и называется «Рулетка»). Приложение оснащено богатым функционалом. С его помощью можно измерить:

  • отвес;
  • длину;
  • наклон поверхности;
  • величины углов.

Приложение имеет 2 бесценных преимущества: высокий уровень точности и простота применения. Минус — несколько примитивная графика, но при этом ничего лишнего нет. Какие-то особые изыски здесь и не нужны. Приложение бесплатное (платная версия отсутствует). Если во время работы отключить соединение с сетью, никакая реклама мешать не будет.

Уровень лазера

Оригинальное программное приложение с симпатичным дизайном, имитирующим использование настоящего строительного инструмента. Приложение оснащено точным клинометром для измерения углов наклона и вертикальных углов. Можно отрегулировать программу под себя, задав нужные параметры.

Преимущества:

  • красивый реалистичный дизайн;
  • несложная калибровка;
  • возможность задания разных единиц измерения;
  • хороший уровень точности;
  • разнообразный функционал.

Bubble level

Интересное приложение с максимально реалистичной графикой и простым применением. Впечатление такое, что в руках обычный прибор-уровнемер. Подходит тем, кто привык пользоваться классическим пузырьковым уровнем с ограничителями. Установка бесплатная. Единственный недостаток — реклама (ее количество не критично).

Погрешность

Чем прибор точнее, тем лучше, но абсолютно точных аппаратов еще не изобрели. Точность строительных лазерных уровней определяет погрешность – отклонение луча от идеальной прямой. Значение указывают в паспорте к прибору в мм.

Качественные лазерные уровни высокой точности обладают минимальным уровнем погрешности в доли миллиметров, что необходимо при большой дальности разметки. У бытовых параметр варьируется в пределах 2-4 мм – для проведения различных строительно-ремонтных работы в доме или квартире это отклонение роли не сыграет. Однако если есть выбор – лучше остановиться на более точной модели.

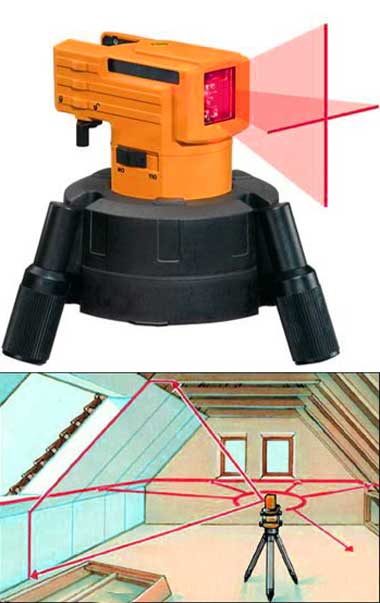

Приводим нивелир в рабочее состояние

Качество конечного результата напрямую зависит от того, как правильно нивелир был выставлен в рабочем положении. Поэтому в первую очередь для него надо найти оптимальное место, а также установить, как это требует инструкция от производителя. Поэтому предлагаем рассмотреть несколько требований, влияющих на качество работы инструмента:

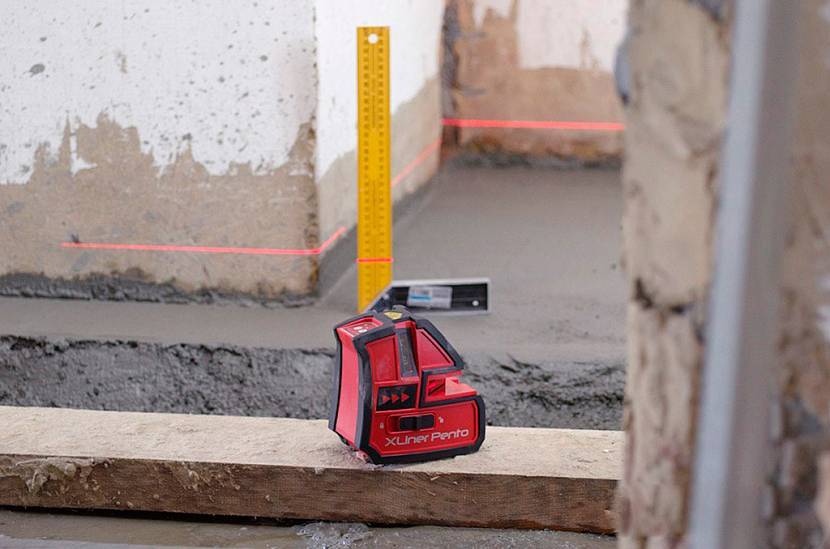

  • Прибор устанавливается так, чтобы на пути лазера не было препятствий. Последние могут преломить луч, то есть исказить наносимые на плоскости линии.
  • В инструкции к применению обязательно указывается максимальное расстояние установки лазерного нивелира от объекта или плоскости. Превышать данный показатель нельзя. А вот уменьшать можно. Это поможет снизить погрешность нанесения линий. Поэтому прибор рекомендуется устанавливать поближе к ремонтируемым конструкциям, на которые наносятся линии. Сегодня производители предлагают лазерные нивелиры с дополнительными приёмниками лучей, которые устанавливают напротив прибора на стены, потолок и другие плоскости. Именно это дополнение позволяет увеличить максимальное расстояние без снижения качества.
  • Лазерный уровень надо устанавливать на ровную плоскость. Это может быть даже обычный стол. Но лучше, если это будет штатив или специальный держатель. Главная задача установки – жёсткая фиксация инструмента. Нельзя допускать, чтобы в процессе работы нивелир вибрировал или сотрясался. Только так можно добиться высокой точности наносимых линий и выдерживания требуемых размеров.


Лазерный уровень надо устанавливать на ровную поверхностьИсточник gidpoplitke.ru

  • Перед включением прибор надо выставить по горизонтали. Именно поэтому производители позаботились о пузырьковом уровне, который находится на корпусе лазерного уровня. Сегодня многие компании предлагают инструменты с функцией самовыравнивания. То есть, когда нивелир стоит неровно, изнутри издаётся звук. Как только горизонт пойман, звук выключается, что говорит о готовности.
  • Предупреждаются работники о том, что идёт работа с лазером. Если луч попадёт в глаза, то это может травмировать их.

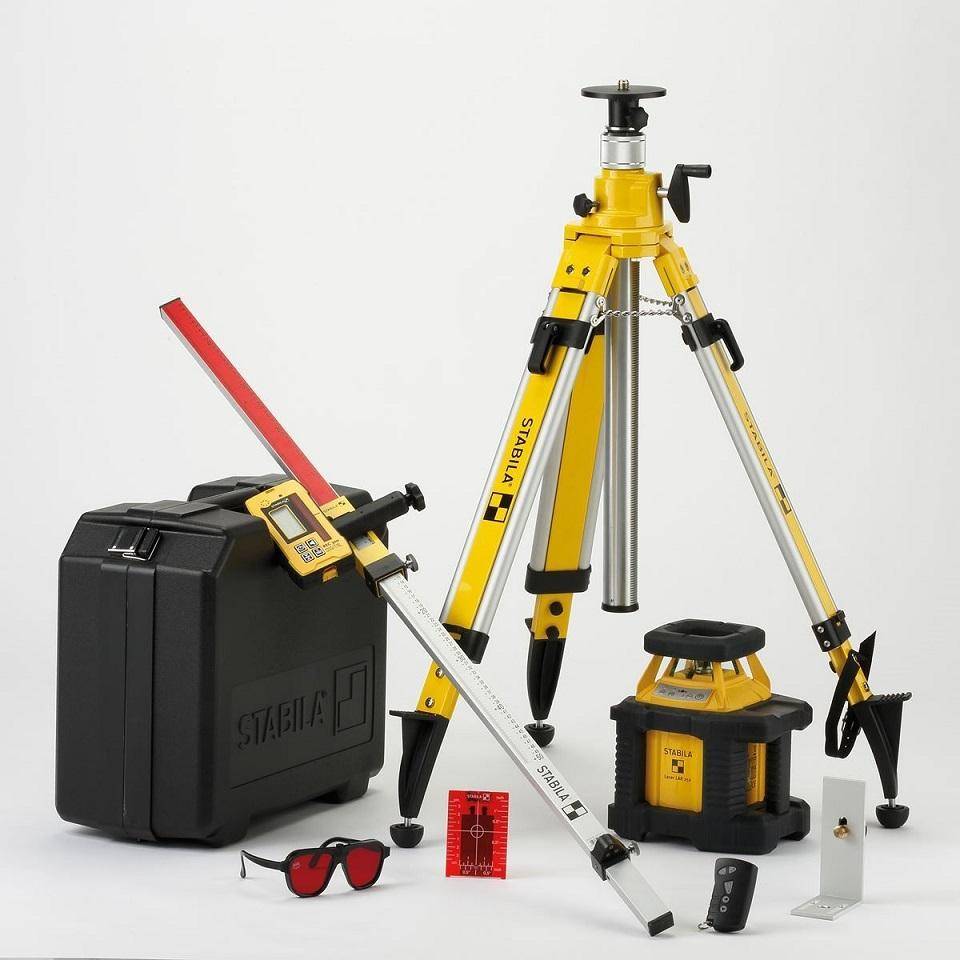

Комплектация и вес

Базовая комплектация лазерного уровня может быть разной, но чем больше аксессуаров вложено – тем выше цена. Много дополнительных приспособлений для эксплуатации оборудования можно найти в продаже, но это редко касается самых дешевых моделей. Зато известные компании, такие как Bosch или ADA предлагают приобрести самые разнообразные аксессуары для лазерных нивелиров.

Что может понадобиться для работы:

  • Кронштейн для крепления уровня на вертикальной плоскости.
  • Штатив. Он может быть регулируемый или монолитный.
  • Сумка для транспортировки.
  • Кейс.

Масса прибора зависит от его типа: линейные и точечные, как правило, обладают компактной конструкцией и небольшим весом порядка 500 гр. Ротационные уровни со своей сложной компоновкой намного тяжелее, средний вес достигает 1,8-2,0 кг.

Способ №4

Изготовление крестового нивелира потребует более ответственного подхода. Понадобятся:

  • две лазерные указки;
  • тренога видеокамеры;
  • компакт-диски;
  • вращающийся электропривод (например, от ненужного плеера).

Уровень сложности создания данного прибора выше, зато он идеально подходит для стройки и ремонта, меблировки помещений, особенно для сбора кухонных шкафов.

Ход работы будет следующим:

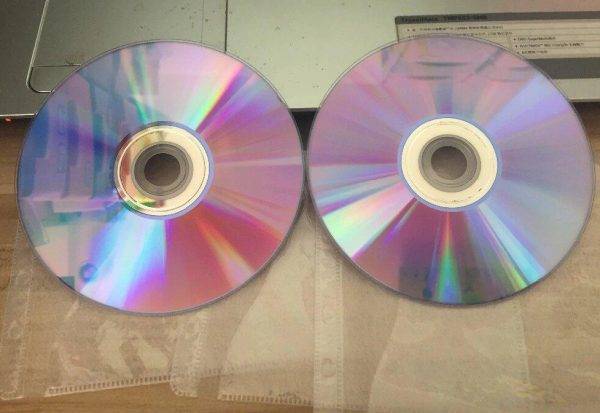

  1. Два компакт-диска склеивают между собой, чтобы увеличить их общую толщину и предотвратить зацепку указки при вращении.
  2. К дискам присоединяют обе лазерные указки изолентой или скотчем.
  3. Плеер ставят на треногу, которая должна свободно подниматься по вертикали и горизонтали.
  4. Диски с указками ставят в плеер и вращают по оси.
  5. Линии, которые появляются на стене, отмечают с помощью бруска и карандаша.

Дополнительные параметры и функции

Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.

Самонивелирование

Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.

Самонивелирование (самостоятельная компенсация небольшого угла наклона)

Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.

Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.

Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.

Самоотключение

Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.

Не всегда автоматическое отключение — это хорошо

Температурный режим эксплуатации

Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.

Большая часть лазерных уровней предназначена для работы в отапливаемом помещении

Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие»  модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.

Тип крепления

Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:

На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно

При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же.

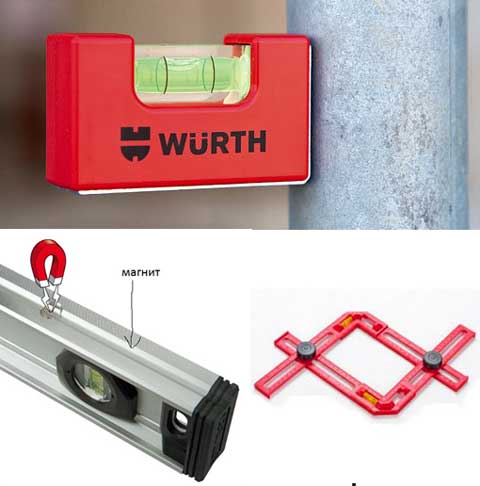

На магниты. В корпус некоторых моделей впаиваются магниты

Это дает возможность крепить его на любую металлическую поверхность/деталь.

На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир.
На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.

С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.

Противоударный корпус и возможность самостоятельной юстировки (наладки)

Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.

Противоударный корпус не помешает

При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки

Для чего надо будет провести определенные манипуляции, описанные в инструкции.

Как выбрать и на что обратить внимание

Специфика предстоящих работ определяет ключевые технические характеристики оборудования, наиболее важные из которых следующие:

  • Допустимая погрешность. Влияет на качество разметки и замеров. Чаще всего бытовые приборы не отличаются высокой точностью, обычно это 0,5 – 1,5 мм. А вот у профессиональных нивелиров для строительства погрешность не должна быть больше 0,5 мм.
  • Дальность измерений. Это максимальное расстояние, на котором будет видна проекция луча. Для работ в помещении, например, при отделке, достаточно устройства с показателей 10 – 15 м. А вот для улицы стоит выбирать прибор, который способен работать с дальностью от 20 м.
  • Тип питания. Нивелир может работать от батареек, а может от аккумулятора. Профессиональные мастера и строители отдают предпочтение второму варианту. Он рассчитан на более продолжительные работы и надежнее. Для бытовых условий можно приобрести прибор на батарейках.

Профессиональный лазерный уровень со штативом BOSCH PLL 360 Set (0603663001) для строительства дома

  • дальность 20 м;
  • лимб с вращением 360°;
  • отключение самовыравнивания;
  • штатив в комплекте.

Профессиональный лазерный прибор BOSCH PLL 360 Set (0603663001) для строительных работ разного назначения. Дальность измерения 20 м. Точность составляет ±0,4 мм на метр расстояния. Имеется функция самовыравнивания, которую можно при необходимости отключить, точность функции 4°. Световых линий красного цвета две: горизонтальная и вертикальная. Угол между ними 90°. Лимб прибора вращается на 360°. Класс лазера – 2. Стоит аппарат 8300–11600 рублей.

Питание от 4-х элементов типа АА. Время непрерывной работы от них 12 часов. Прибор эксплуатируется при температуре от 5 до 40 градусов Цельсия. В комплекте имеется штатив BT 150 с выдвижными ножками. Максимальная его высота 1,5 м. Также имеется резьба 1/4″, на которую можно установить другой штатив. Для хранения устройства имеется сумка-чехол.

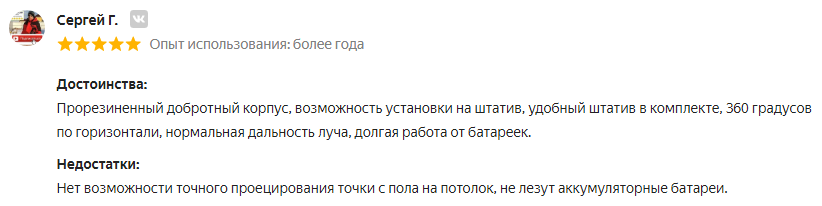

Модель BOSCH PLL 360 Set (0603663001) предназначена для профессиональных строительных работ. Уровень в двух плоскостях, можно отбивать вертикаль и горизонталь. Для дома вариант излишне дорогой.

Конструкция добротная, корпус прорезиненный. Удобно, что имеется штатив в комплекте. Владельцам нравится дальность луча 20 м. По отзывам, аккумуляторные элементы вместо батареек не вставляются в гнездо питания.

Плюсы:

  • поворотный на 360 градусов по горизонтали лимб;
  • дальность измерения 20 м;
  • самовыравнивание может отключаться;
  • штатив высотой 1,4 м;
  • кейс;
  • корпус прорезинен;
  • добротная сборка.

Строительный гидроуровень

Водяной уровень — менее, но от этого не мене полезный ный инструмент. Он используется для оценки взаимного расположения удаленных предметов относительно выбранной горизонтальной плоскости. Простейший гидроуровень — гибкая прозрачная трубка (шланг) с открытыми концами, частично заполненная водой. Чтобы он работал правильно, вода должна быть чистой и без пузырьков воздуха. Действие гидроуровня основано на законе сообщающихся сосудов Паскаля. Согласно этому закону давление, оказываемое на жидкость в каком-либо месте на ее границе, передается без изменения во все точки жидкости.

Длина предлагаемых шлангов варьируется в пределах 3-25 м. На концы шланга надевают колбы со шкалой, верхушка которых закрыта крышкой.

Гидроуровни довольно удобны в работе, особенно если нужно проверить уровень на удаленных точках. Неоспоримое преимущество таких систем — относительная дешевизна, вызванная их простотой. Однако у них есть и недостатки. Основной заключается в том, что сфера применения гидроуровня ограничена горизонтальными поверхностями. Кроме того, нужно строго соблюдать требования к воле, изложенные выше.

Лучшие самовыравнивающиеся лазерные уровни

ADA instruments CUBE MINI Basic Edition

Лазерный нивелир ADA instruments CUBE MINI Basic Edition относится к числу приборов для частного использования, но отличается приличной точностью и практичным для работы и хранения исполнением в виде компактного куба.

С его помощью можно выстроить одну горизонтальную и одну вертикальную линии длиной до 10 метров, что делает его удобным для работы в небольших помещениях.

Любой человек, выполняющий самостоятельно ремонтные, отделочные или строительные работы дома или на загородном участке, оценит преимущества использования лазерного нивелира.

Характеристики:

  • предельная дальность измерения (без использования приемника) — 20 м;
  • точность измерения — 0.2 мм/м;
  • длительность работы — 20 ч.

Достоинства:

  • удобство использования;
  • качество сборки;
  • функциональность.

Недостатки:

не выявлены пользователями.

INSTRUMAX ELEMENT 2D SET со штативом

Лазерный нивелир INSTRUMAX ELEMENT 2D SET со штативом подходит для осуществления строительных и монтажных работ на открытых пространствах и в помещении.

Он предназначен для точного горизонтального и вертикального выравнивания поверхностей посредством создания двух перпендикулярных лазерных лучей.

Дальность действия лучей у данной модели составляет 10 метров, а применение приемника предоставляет возможность увеличить ее до 50 метров.

Характеристики:

  • предельная дальность измерения (без использования приемника) — 10 м;
  • предельная дальность измерения (с использованием приемника) — 50 м;
  • точность измерения — 0.2 мм/м;
  • штатив в комплекте (0.6 м).

Достоинства:

  • качество сборки;
  • функциональность;
  • комплектация.

Недостатки:

низкий штатив.

BOSCH UniversalLevel 2 Set (0603663801) со штативом

Лазерный нивелир BOSCH UniversalLevel 2 Set (0603663801) со штативом — измерительный прибор, проецирующий вертикальные и горизонтальные перекрестные лазерные лучи с автовыравниванием для получения абсолютно прямой линии.

Нивелир позволяет разместить объекты на одинаковом расстоянии, например, сделать наметку для развешивания настенных фоторамок.

Нивелир можно использовать в пределах 10 м, благодаря ярким лазерным лучам.

Характеристики:

  • предельная дальность измерения (без использования приемника) — 10 м;
  • точность измерения — 0.5 мм/м;
  • штатив в комплекте (1.1 м);
  • длительность работы — 5 ч.

Достоинства:

  • комплектация;
  • качество сборки;
  • функциональность.

Недостатки:

не отмечены покупателями.

BOSCH GLL 3-80 Professional

Лазерный нивелир BOSCH GLL 3-80 Professional — компактное оборудование с одной горизонтальной и двумя вертикальными линиями.

Длительность работы инструмента составляет 18 часов в 1-лучевом режиме.

Нивелир быстро и с легкостью справляется с построением вертикальных и горизонтальных линий с точностью ±0.2 мм/м и диапазоном самонивелирования ± 4°.

Компактные габариты и небольшой вес способствуют удобной транспортировке и хранению.

Характеристики:

  • предельная дальность измерения (без использования приемника) — 30 м;
  • предельная дальность измерения (с использованием приемника) — 120 м;
  • точность измерения — 0.2 мм/м;
  • автовыключение;
  • длительность работы — 4 ч.

Достоинства:

  • удобство использования;
  • функциональность;
  • качество сборки.

Недостатки:

комплектация.

РЕСАНТА ЛУ-3П

Лазерный нивелир РЕСАНТА ЛУ-3П позволяет существенно повысить эффективность строительных, ремонтных, монтажных или отделочных работ.

Прибор обеспечит построение вертикальных и горизонтальных плоскостей. Для питания используются 3 элемента питания AA, роль которых могут играть как батарейки, так и аккумуляторы.

Нивелир может устанавливаться на пол, на стол или на штатив.

Несмотря на значительные размеры, прибор отличается небольшой массой. В комплектацию включены батарейки, защитные очки и кейс.

Характеристики:

  • предельная дальность измерения (без использования приемника) — 40 м;
  • точность измерения — 0.2 мм/м;
  • угол самовыравнивания — 4 °.

Достоинства:

  • комплектация;
  • функциональность;
  • качество сборки.

Недостатки:

не обнаружены пользователями.

Простейший водяной уровень

Состоит прибор из двух равных по объему колб, соединенных между собой гибким тонким шлангом. Используется в разметке горизонтальных линий, если разбивку нужно произвести в разных помещениях или при больших расстояниях. Т.е. там, где использование лазерного нивелира невозможно, нерентабельно или бессмысленно.

Принцип действия элементарного приспособления опирается на закон о сообщающихся сосудах. Уровень воды в обоих сообщающихся сосудах всегда будет на одной абсолютной отметке, для фиксации которой на колбах имеются риски.

Применение водяного приспособления позволяет корректно отбить горизонтали независимо от реального положения поверхностей пола, потолка, парапета и др. Ни один цифровой аппарат пока не смог заменить его. Отметим, что водным уровнем отбивается эталонный горизонт, от которого после откладываются обозначенные проектом высоты. С его помощью не производят непосредственную разметку будущих плоскостей, формируемых навесным потолком, лагами или стяжкой с финишной отделкой, точки монтажа сантехнических приборов и т.д.

Для разметки водным уровнем пригласим помощника, действовать будем так:

  • На стене отмечаем произвольную точку на расстоянии от пола, удобном для производства разметки;
  • Прикладываем одну из колб к точке, фиксируем и запоминаем, на какой отметке установился уровень воды;
  • Отправляем помощника к искомой точке. Передвигая свою колбу вверх/вниз вдоль стены, он должен найти положение, в котором уровень воды установится на равнозначной отметке.

Веские плюсы прибора: дешевизна, простейшая эксплуатация и точность. Минусы: отсутствие возможности проводить разбивку при отрицательных температурах, ограниченность применения, необходимость в ожидании момента установления уровня в обеих колбах.
