Описание строительного гидроуровня и его назначения
Внешне этот прибор состоит из двух емкостей в виде колб, а также шланга, соединяющего эти резервуары. Главная особенность прибора в том, что колбы, а также шланг имеют прозрачные стенки, что нужно для контроля жидкости. Применяется измерительный инструмент при проведении монтажа подвесного потолка, при установке столбов и заливки стяжки с фундаментом. С его помощью осуществляется выравнивание предметов, которые располагаются на двух параллельных или перпендикулярных основаниях.
Используемый шланг из ПВХ или силиконовый, а колбы из пластика имеют градуированную шкалу. По этой шкале и осуществляется проведение точных измерений
При этом важно сказать, что шкала на колбе не является обязательной, так как ее можно заменить отметкой, нанесенной маркером. Для чего нужна шкала и отметка маркером на колбах прибора, узнаете при изучении раздела, как пользоваться гидроуровнем
В силу того, что инструмент имеет простейшую конструкцию, стоит он не более 500 рублей. Причем цена зависит от двух основных факторов — длина шланга и его диаметр. Чем больше длина и диаметр, тем соответственно выше цена гидроуровня. Современные производители выпускают приборы с длиной шланга от 3 до 30 метров. Это примитивное устройство сегодня заменяется лазерным уровенем, который стоит во много раз дороже.
Это интересно!Ранее гидроуровни пользовались огромной популярностью, а сегодня их вытеснили лазерные приборы. Однако инструмент продолжает пользоваться спросом среди начинающих строителей, домашних мастеров и каменщиков.
Правила использования гидроуровня
Для удобства и получения более точных результатов работать с гидроуровнем должны 2 человека.
Размечают начальную точку. Чтобы провести горизонтальную линию, нужно перенести эту точку на другой участок стены.

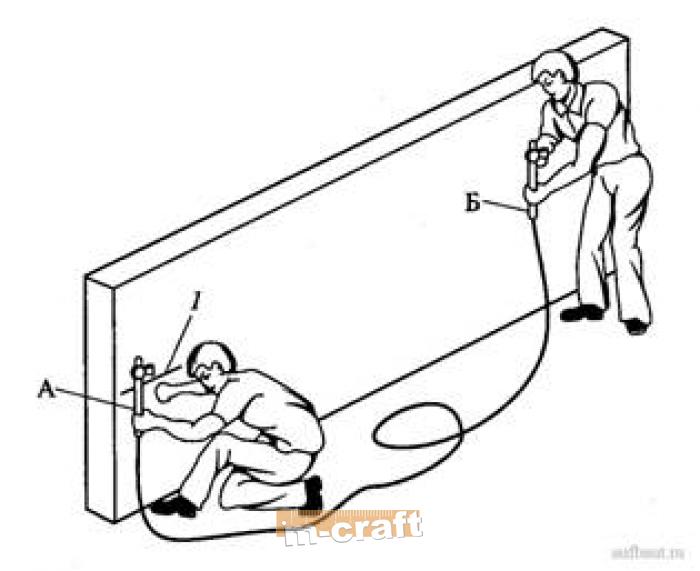

Первый человек держит один конец уровня у заданной отметки, второй берет другую часть уровня и перемещается на противоположный конец стены. Прикладывает трубку с колбой к поверхности, держит его некоторое время неподвижно, чтобы уровень воды в трубке после перемещения выровнялся.
Первый рабочий, продолжающий держать свой конец трубки, контролирует, насколько нужно поднять или опустить шланг второму, чтобы вода в его колбе достигла контрольной отметки. Когда после всех манипуляций цель достигнута, нужная точка на стене помечается, затем проводится линия.
Как правильно пользоваться гидроуровнем в одиночку? При проведении разметки один конец шланга нужно точно зафиксировать на уровне контрольной отметки. Сделать это можно с помощью скотча, крепежа или любым другим доступным способом.Более подробно увидеть все тонкости процесса можно, просмотрев видео.
Соединять точки удобнее всего с помощью специального приспособления – красящего шнура. Его растягивают между двумя отметками, немного тянут в стороны и отпускают. Шнур, ударяясь о стену, оставляет на поверхности четкую ровную линию.
Чтобы убедиться, что разметка верна, можно дополнительно измерить ровность с помощью обычного пузырькового уровня.
Нанесение горизонтальной линии по всему периметру помещения
Все измерения проводят от первой контрольной точки.
По тому же принципу, что описан выше, делают отметки на других трех стенах (по 2 – 3 на каждой), а после соединяют все, используя красящий шнур. Если все выполнено верно, конечная линия точно совпадает с начальной точкой.
Перенос отметки в соседнее помещение
Для этой работы потребуется 2 человека.
Один держит свой конец шланга на контрольной точке, второй перемещается в ту комнату, куда требуется перенести отметку. Порядок действий при работе тот же, что при выполнении разметки на одной стене: ждут выравнивания уровня воды, а затем меняют место положения второй колбы до тех пор, пока в первой жидкость не достигнет отмеченного уровня.
Во время работ нужно следить за тем, чтобы шланг лежал на полу свободно, не перекручивался и не перегибался. В противном случае все измерения будут неверны.
Когда первая точка в соседнем помещении выставлена, ее используют как реперную для проведения горизонтальной линии.
Нюансы использования водяного уровня
Чтобы получать точный результат, рекомендуется:
Следить во время работы за его положением
Не допускать перегибов, механических повреждений шланга – все это влияет на точность измерения.
Закончив работу с прибором, следует слить воду и осторожно скрутить шланг, убрать его в место хранения. Если требуется постоянное использование водяного уровня, и каждый раз наполнять его жидкостью сложно, можно добавить в воду спирт или водку – так она не будет цвести.
Прием, который поможет отличить правильно работающий прибор от дающего неточные результаты – колбы прикладывают друг к другу, держа их вертикально
Если уровень жидкости в них совпадает, показания верны; если нет – инструмент поврежден.
Для хранения водяного уровня следует выбрать неосвещаемое солнечными лучами место, чтобы материал шланга сохранял прозрачность, не мутнел со временем.
Узнав, как пользоваться гидроуровнем, можно использовать этот полезный инструмент при проведении ремонтных и строительных работ.
Гидроуровень: как устроен и как работаетРабота с гидроуровнем: особенности использованияКак «настроить» гидроуровень своими руками: важные моменты
Гидроуровень – простейшее устройство, позволяющее производить разметку горизонтальной плоскости. Несмотря на его элементарное устройство, это самый точный строительный инструмент, погрешность которого обусловлена исключительно человеческим фактором. Пользоваться гидроуровнем одновременно просто и сложно – его основной недостаток заключается в невозможности производить разметку в одиночку. В принципе, в одиночку мало кто работает, так что инструмент этого типа смело можно назвать идеальным решением для производства домашнего ремонта. О нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с его устройством и принципом работы, ответим на вопрос, как пользоваться гидроуровнем и как изготовить своими руками?
Гидроуровень своими руками фото
Как пользоваться гидроуровнем?
Ну вот, ваш инструмент подготовлен к работе и теперь о том, как же пользоваться гидроуровнем?

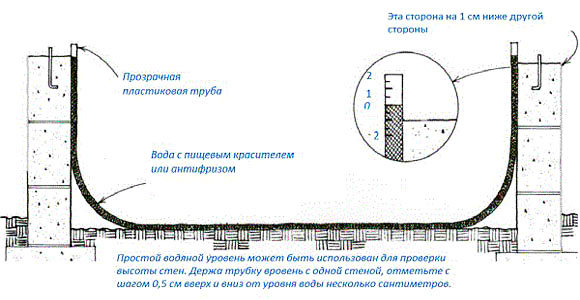

В основе работы прибора лежит принцип сообщающихся сосудов, иными словами уровни в двух колбах на концах шланга должны совпадать друг с другом. В этом случае линия будет ровной. Рассмотрим действие прибора на примере. Делаем разметку для будущего пола на лагах. На стене, отмерив, метр от пола, делаем метку. Теперь, прикладываем «ватерпас» к этой отметке одним концом, а второй конец располагаем в другом углу комнаты. Эту процедуру необходимо проводить вдвоём, ну, или же воспользоваться малярным скотчем для закрепления первого конца шланга.
Как же происходит непосредственно определение уровня? Колба около первой отметки остаётся без движения, а регулировать необходимо положение второй колбы. И вот, когда уровень воды в первой пробирке совпадёт с меткой на стене, нужно сделать отметку на уровне воды в пробирке на другом конце шланга, то есть на другой стене. По этому принципу нужно определить и остальные точки. А когда будет нанесено достаточное количество отметок, то нужно соединить их в линию. Теперь, нужно лишь отмерить от каждой метки вниз, например, 95 см и нанести по всему периметру отметки, а после вновь соединить их одной линией. Вот и всё. Разметка с помощью водяного уровня для пола на лагах завершена!
Для чего он нужен
С полом явно что-то не так, если оставленный ребёнком мяч начинает медленно катиться, и всегда в одну сторону. Ситуация возникает, если при строительстве была с ошибкой заложена линия горизонта, и пол получил небольшой уклон.
Операция сама по себе достаточно проста, и выполняется разными способами. Для наметки равновысотных точек подходит лазерный уровень, но не у всех он есть под рукой. Пузырьковый уровень для такой тонкой работы не годится, так как даёт заметную погрешность.
Существует альтернатива – водяной уровень. Он помогает определить точки с одинаковой высотой, что, в свою очередь, делает возможной горизонтальную (проходящую через эти точки) разбивку деталей конструкций. Определение линии горизонта жизненно необходимо для многих работ и помогает:
- Сделать плоскость пола или потолка точно горизонтальной.
- Оформить дверные проёмы и арки.
- Установить натяжной потолок.
- Без утомительных измерений разметить стену под полки или навесные шкафы.
Поможет найти самый высокий угол фундамента Источник ytimg.com
- Оклеить стены обоями.
- Повесить картины, фотографии или бра точно на одном уровне.
- В наружных работах, например, для установки забора или опалубки.
Описание и характеристики инструмента
Водяное устройство состоит из шланга и двух резервуаров. Его применяют при монтаже подвесного потолка, заливке стяжки. Он помогает выровнять предметы, расположенные в различных помещениях.
Для упрощения работы с гидроуровнем рекомендуется использовать трубки с большим диаметром. Они обеспечивают легкое прохождение воды. Оптимальная длина трубки — 3-30 м. Водяной инструмент весит до 1 килограмма. Работать с водяным уровнем смогут не только специалисты, но и начинающие строители.
Чтобы проверить точность работы устройства, соизмеряется жидкость в двух ёмкостях. Чтобы отметить заданную высоту на объекте, один резервуар держится в определенной точке, а второй — перемещается в пространстве.
В этом видео вы узнаете как работать с гидроуровнем:
На крупных строительствах используют лазерный уровень с лучом длиной в 100 метров. Чтобы определить отклонения в любой плоскости, используют пузырьковый уровень. Он представлен в виде прямого корпуса в 15-200 см с колбами и жидкостью. Учитывая положение пузырька, определяют угол наклона устройства относительно поверхности.
Что нужно знать при выборе строительного ватерпаса

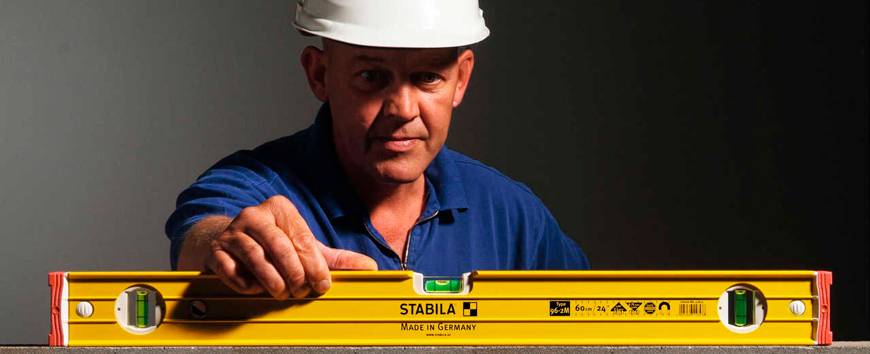

Перед тем, как научиться пользоваться уровнем строительным пузырьковым, его для начала следует купить. Найти точку, где приобрести инструмент вовсе не трудно, однако выбрать подходящий по параметрам измерительный прибор, гораздо труднее. Что нужно учитывать, чтобы выбрать нужный уровень пузырькового типа, указано ниже.
Именно на основании этих критериев и необходимо выбирать измерительный инструмент — ватерпас. При покупке рекомендуется выполнить несколько действий, чтобы убедиться в том, что прибор измеряет правильно. Как проверить точность пузырькового уровня, рассмотрим далее.
Секреты использования
Принцип использования всех водяных уровней заключается в одном — необходимо плотно прислонить инструмент ребрами корпуса или капсул к исходной плоскости, подождать успокоения колебаний жидкости, оценить результат. В случае с простейшим видом прибора, вода должна находиться на одинаковых отметках в обеих капсулах. В пузырьковых – пузырек встает ровно по центру при нахождении идеальной горизонтали/вертикали.
Существуют рекомендации от профессионалов, способные сильно упростить процесс:
- Проводить проверку в нескольких местах плоскости. Особенно если дело касается дверей, окон, углов и переноса точек.
- Работать вдвоем с большой длиной. Фиксировать в одиночку бывает сложно. Можно закрепить на подвес, магнит, но в их отсутствие пригодится вторая пара рук и глаз. Озвучивание измерений с другого конца также избавить от беготни между точками.
- Делать отметки. Отмечать маркером или карандашом нужный показатель с одной стороны, зафиксировать любым образом. Затем по уровню жидкости подгонять вторую сторону, отметить ее, прочертить соединяющую прямую линию. Далее высоту положения будет изменить уже проще, благодаря контрольным точкам.
- Начинать с уровня глаз. На высоте не более 1,5 м удобнее подогнать параметры.
- Подкрашивать воду. Простейший уровень можно усовершенствовать, изменив цвет воды любым пищевым красителем. Более яркие точки демонстрируют шкалу максимально наглядно.
- Правильно набирать воду. Опять же касается простейших гидроуровней. Налить из крана жидкость гораздо быстрее, но так не получится избежать пузырьков. Предпочтителен набор из ведра. Понадобится снять капсулы с концов, опустить один в воду, а второй держать вне емкости ближе к полу. Первую воду проливают сплошной струей. Затем закрывают свободный конец трубки, вынимают из ведра второй и также закрывают. В процессе вынимания необходимо заткнуть пальцем отверстие, чтобы не попал воздух.
Крайне рекомендуется правильно хранить гидроуровни. Избегать контакта с деформирующими соседями, переохлаждения и перегрева, наматывать трубки на какую-либо основу (например, шлифованный деревянный брусок, валик).
Ответственный выбор и корректное использование водяного измерительного прибора позволит делать качественные отметки высоты, ширины, выравнивать поверхности всех типов и проводить множество манипуляций во время разнообразных ремонтов. Правильный уровень станет отличным помощником мастеру любого опыта.
- Лазерный уровень: как выбрать подходящий нивелир, рейтинг популярных моделей от любительских до профессиональных, их плюсы и минусы
- Как выбрать лучший цифровой угломер: принцип работы, основные критерии подбора, ТОП популярности и обзор 7 самых ходовых моделей, их плюсы и минусы
- Как выбрать лучший микрометр: виды, область применения, критерии подбора, рейтинг и обзор 5 популярных моделей, их плюсы и минусы
Как правильно пользоваться водяным уровнем?
Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке. Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров. Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.
Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях. Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов. Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.
Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: ковшик, а лучше маленькая лейка, для наполнения уровня водой; небольшая воронка; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление. Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.
Чтобы не было погрешностей в измерении, водяной уровень следует тщательно промыть перед использованием, так как загрязнения могут дать сбой в точности отметок.
Не рекомендуется наполнять гидроуровень водой непосредственно из-под крана, так как в этом случае жидкость обогащается большим количеством кислорода, который может повлиять на точность уровня и легкий проток воды внутри инструмента. Поэтому мастера-профессионалы, идеально ровно устанавливающие отметки, часто используют кипяченую воду, исключающую содержание воздуха.
Правила использования гидроуровня
Для удобства и получения более точных результатов работать с гидроуровнем должны 2 человека.
Размечают начальную точку. Чтобы провести горизонтальную линию, нужно перенести эту точку на другой участок стены.
Первый человек держит один конец уровня у заданной отметки, второй берет другую часть уровня и перемещается на противоположный конец стены. Прикладывает трубку с колбой к поверхности, держит его некоторое время неподвижно, чтобы уровень воды в трубке после перемещения выровнялся.
Первый рабочий, продолжающий держать свой конец трубки, контролирует, насколько нужно поднять или опустить шланг второму, чтобы вода в его колбе достигла контрольной отметки. Когда после всех манипуляций цель достигнута, нужная точка на стене помечается, затем проводится линия.
Как правильно пользоваться гидроуровнем в одиночку? При проведении разметки один конец шланга нужно точно зафиксировать на уровне контрольной отметки. Сделать это можно с помощью скотча, крепежа или любым другим доступным способом.Более подробно увидеть все тонкости процесса можно, просмотрев видео.
Соединять точки удобнее всего с помощью специального приспособления – красящего шнура. Его растягивают между двумя отметками, немного тянут в стороны и отпускают. Шнур, ударяясь о стену, оставляет на поверхности четкую ровную линию.
Чтобы убедиться, что разметка верна, можно дополнительно измерить ровность с помощью обычного пузырькового уровня.
Нанесение горизонтальной линии по всему периметру помещения
Все измерения проводят от первой контрольной точки.
По тому же принципу, что описан выше, делают отметки на других трех стенах (по 2 – 3 на каждой), а после соединяют все, используя красящий шнур. Если все выполнено верно, конечная линия точно совпадает с начальной точкой.
Перенос отметки в соседнее помещение
Для этой работы потребуется 2 человека.
Один держит свой конец шланга на контрольной точке, второй перемещается в ту комнату, куда требуется перенести отметку. Порядок действий при работе тот же, что при выполнении разметки на одной стене: ждут выравнивания уровня воды, а затем меняют место положения второй колбы до тех пор, пока в первой жидкость не достигнет отмеченного уровня.
Во время работ нужно следить за тем, чтобы шланг лежал на полу свободно, не перекручивался и не перегибался. В противном случае все измерения будут неверны. Когда первая точка в соседнем помещении выставлена, ее используют как реперную для проведения горизонтальной линии.
Нюансы использования водяного уровня
Чтобы получать точный результат, рекомендуется:
Следить во время работы за его положением
Не допускать перегибов, механических повреждений шланга – все это влияет на точность измерения.
Закончив работу с прибором, следует слить воду и осторожно скрутить шланг, убрать его в место хранения. Если требуется постоянное использование водяного уровня, и каждый раз наполнять его жидкостью сложно, можно добавить в воду спирт или водку – так она не будет цвести.
Прием, который поможет отличить правильно работающий прибор от дающего неточные результаты – колбы прикладывают друг к другу, держа их вертикально. Если уровень жидкости в них совпадает, показания верны; если нет – инструмент поврежден.
Для хранения водяного уровня следует выбрать неосвещаемое солнечными лучами место, чтобы материал шланга сохранял прозрачность, не мутнел со временем.
Если уровень жидкости в них совпадает, показания верны; если нет – инструмент поврежден.
Для хранения водяного уровня следует выбрать неосвещаемое солнечными лучами место, чтобы материал шланга сохранял прозрачность, не мутнел со временем.
Узнав, как пользоваться гидроуровнем, можно использовать этот полезный инструмент при проведении ремонтных и строительных работ.
Как работать с водяным уровнем
Чтобы работать с гидроуровнем понадобятся:
- небольшой ковшик,
- маленькая воронка,
- рулетка,
- скотч,
- линейка,
- карандаш.
Не лишним будет также наличие какого-либо красителя, которым можно подкрасить воду.
Перед тем как приступить к работе шланг наполняется кипяченой, а лучше дистиллированной водой, желательно комнатной температуры. При этом необходимо внимательно следить за тем, чтобы в воде не было пузырьков воздуха – их наличие влияет на точность измерения. Чтобы отметить заданную высоту в нужных местах, одна колба остается на месте, а вторая передвигается в нужном направлении. Переносить вторую колбу нужно аккуратно, так как на шланге не допускается наличие даже малейшего излома или изгиба. Разместив вторую колбу в конечной точке, нужно выждать, пока в обеих колбах не прекратятся колебания воды. Контрольную отметку по высоте делают там, где жидкость во второй колбе находится на одном уровне с первой.
Изготовление гидроуровня своими руками
При необходимости водяной уровень нетрудно сделать самостоятельно, используя для этого подручные материалы:
- эластичный шланг диаметром 10-15 мм,
- медицинские одноразовые шприцы 2 шт.,
- канцелярский нож,
- мыльный раствор.
Шланг необходимо промыть мыльным раствором, что позволит снять с его внутренней поверхности загрязнения и остатки технической смазки.
Шприцы придется подвергнуть небольшой доработке:
- снять иглы и вынуть поршни:
- конусы под иглы срезать канцелярским ножом.
Концы шланга нужно надеть на носики шприцев или вставить в них, зависит от диаметра. Простейший гидроуровень с промаркированными колбами позволит точно отслеживать уровни жидкости.
Какие бывают пузырьковые уровни
Все модели пузырьковых уровней делятся на несколько значимых групп. Но вне зависимости от функционала прибора, он во всех вариантах исполнения будет иметь ряд ключевых характеристик. Главная из них — конструкция корпуса. Это обязательно прочная рама, выполняемая в виде коробчатой структуры, двутавра, профилируемая путем фрезеровки цельнометаллической заготовки или отливаемая из алюминия.
Вторая ключевая характеристика пузырькового прибора — измерительные колбы. Это пластиковые емкости цилиндрической формы с легким изгибом по оси. Внутри находится незамерзающая жидкость, обычно на спиртовой основе. Объем колбы она заполняет не полностью. Образуется воздушный пузырек, с помощью которого производится измерение горизонта.
Сегодня можно купить изделия следующих типов.
- С одной колбой. Пользоваться строительным уровнем такого типа можно только для проверки одного горизонта. Обычно это горизонтальная поверхность.
- С двумя колбами. Такой инструмент предназначен для контроля как вертикальной, так и горизонтальной поверхности. Каждая из колб выполняет отдельную задачу.
- С тремя колбами. Приспособление этого класса наиболее популярно. Кроме контроля вертикали и горизонтали, недорогие изделия позволяют измерять наклон плоскости под углом 45 градусов. Купив более дорогую модель, пользователь получает третью колбу в поворотном блоке. Он позволяет измерять произвольные углы с фиксированным шагом.
Отдельно стоит рассматривать профессиональные продукты. К примеру, существуют приспособления с шестью колбами. Каждая из них служит для контроля определенного горизонта. Модели такого класса предназначены для выполнения особых измерений. В частности, выпускались приспособления, специально предназначенные для контроля прокладки трубопроводов, ее соответствия требованиям стандартов.
Выравнивание фундамента по горизонту
Чтобы проверить ровность уже залитого фундамента своими руками, необходимо воспользоваться водяным уровнем в следующем порядке:
Изготавливают базу для закрепления прибора. Для этого потребуется взять две доски и два бруска. Доски располагаю горизонтально, а бруски прикрепляют к ним перпендикулярно, размещая примерно посередине
Важно выровнять угол между досками и брусками: если он не будет равен 90 градусам, измерения могут быть неточными. Выравнивание можно провести строительным угольником.
Один из вариантов крепления гидроуровня для отбивки фундамента
Далее на заготовку закрепляют концы трубки гидроуровня
Лучше всего пользоваться только трубкой. В магазинах продаются готовые приборы, которые помимо трубки включают в себя емкость с измерительной шкалой и крепежные приспособления. Пользоваться такими можно, но из-за разницы в толщине трубки и отверстия в мерной емкости, жидкость в процессе измерений будет очень долго выравниваться. Для увеличения скорости работ своими руками рекомендуется пользоваться простейшим уровнем, состоящим только из трубки.
После установки прибора на один из углов фундамента дают жидкости выровняться и делают на приборе отметку горизонта воды. Отметить можно обычной ручкой. Это будет базовая о. Затем концы трубок зажимают.
Следующим этапом становится проверка отклонений одного угла фундамента относительно другого. Для этого один конец трубки с доской переносят на проверяемый угол. Разжимают концы прибора и дают жидкости выровняться относительно горизонта.
Снимают показания. Для этого понадобиться линейка. По ней измеряют отклонения уровня воды относительно ноля (первой отметки).
Измерение разности высот углов фундамента.
Вычисления выполняют методом разности. Для этого из отклонения в базовой точке вычитают отклонение в проверяемой
При этом важно учитывать знаки отклонений. Если водяной столбик опустился ниже базовой отметки, то значение берут со знаком минус, и наоборот
Например, после переноса уровня на необходимую точку фундамента, отклонение воды от отмеченного горизонта на базовом углу составило минус 3 мм, а на проверяемом минус 7 мм. (-3 — (-7) = 4 мм). Это означает, что проверяемый угол выше базового на 4 мм. Если получается отрицательное значение, то угол расположен ниже горизонта принятого ноля.
Таким же способом проверяют все углы фундамента, на которые хватает длины гидроуровня. Чтобы обеспечить проверку всех точек, в качестве базовых можно взять два диагонально расположенных участка.
После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам
При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции»
| Отклонение | Допустимая величина |
| горизонтальной плоскости на всю длину проверяемого участка фундамента | 20 мм |
| местные неровности поверхности, кроме опорных участков | 5 мм |
| на стыке двух смежных участков | 3 мм |
Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича.
