Стропильная система шатровой крыши: чертежи стропильной системы шатровых крыши расчёты с помощью калькуляторов

Расчет шатровой крыши

Конструкция шатровой крыши

Шатровая крыша включает в себя четыре ската, являющихся по форме равнобедренными треугольниками. В случае, если основание крыши имеет квадратную форму, для расчета площади кровли достаточно посчитать площадь одного ската и умножить на четыре.

Если же в основании лежит прямоугольник, то первым делом необходимо рассчитать сумму площадей двух отличающихся прямоугольников, после чего умножить ее на два.

Площадь ската, являющегося равнобедренным треугольником, вычисляется по следующей формуле:

S = 2 x (bxh),

где S – площадь ската, b–длина основания треугольника, h–его высота. После этого следует также рассчитать площади свесов карнизов, которые представляют собой равнобедренные трапеции. Для этого умножают высоту данной фигуры на половину суммы длин ее оснований.

При этом устройство крыши шатровой предусматривает два варианта выполнения расчетов:

  1. Используя высоту конька, а также длину всего основания крыши;
  2. Учитывая длину диагональной стропильной ноги и длину периметра основания.

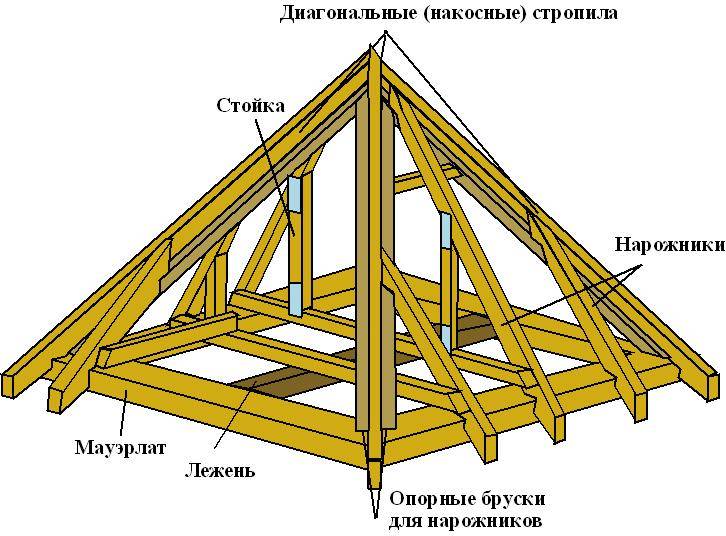

Кроме того, следует также учитывать различные дополнительные элементы, которые включает в себя крыша шатровая:

  • Диагональные (накосные) стропила);
  • Нарожники;
  • Стойки;
  • Мауэрлат;
  • Бруски опорные;
  • Лежни и т.д.

Приведем пример самостоятельного расчета площади шатровой крыши с учетом перечисленных данных:

  • Размеры здания составляют 6х6 метров;
  • Высота конька равна 2,97 м;
  • Длина диагональной ноги стропила составляет 5,21 м;
  • Угол уклона скатов – 35°;
  • Ширина свеса карниза равна 60 сантиметров.

Согласно первому варианту расчета рассчитаем длину высоты треугольника: для этого используется теорема Пифагора:

h2 = a2 – (b/2)2 = (5,21)2 – (6/2)2 = (4,24)2 м,

где h – высота треугольника, a–длина ската, b–ширина основания. Далее по формуле можно рассчитать площадь одного ската в форме треугольника, которая будет равна 12,72 квадратного метра.

В связи с тем, что основание, на котором возводится шатровая крыша,представляет собой квадрат, сторона которого составляет 6 метров, полученную площадь следует умножить на 4, в результате получим общую площадь скатов, составляющую 50,88 квадратных метров.

Далее следует рассчитать площадь свеса карниза. Длина меньшего основания трапеции уже известна, она составляет шесть метров. Вычисление длины второго основания производится с помощью довольно простых формул, используемых для трапеций.

В результате расчетов получено значение длины, составляющее 7,04 м, а площадь будет равна 4,76 м2. Для вычисления общей площади свесов, так же как и в случае самой крыши, следует умножить полученную площадь на четыре.

Общая площадь шатровой крыши вычисляется путем сложения полученных площадей и равна 50,88 + 4,76х4 = 69,91 м2.

Расчёт угла наклона и площади шатровой крыши

Для расчётов необходимо знать всего два параметра: угол наклона крыши и длину стены сооружения по её наружному краю. Поскольку система стропил крыши такого типа в большинстве случаев состоит из определённого количества равнобедренных треугольников, вычисляется угол, который образуют скаты. Необходимо высчитать площадь одной фигуры и умножить на их общее количество. Так будет известна площадь конструкции, по которой можно определить количество необходимого кровельного материала. Когда основание — прямоугольник и планируется четырёхскатная крыша, то сначала высчитывается площадь треугольника (ската). Далее рассчитывается площадь свесов — карнизов, похожих на трапеции. Минимальное значение свеса — 30 см.

  1. Длина центрального стропила C высчитывается по формуле прямоугольного треугольника, где стропило выполняет роль гипотенузы, половина длины стены дома a — известный катет, α — угол наклона ската: C = а/2 * cosα.
  2. Длина накосного стропила высчитывается с помощью теоремы Пифагора, где один из катетов — а/2, второй — C. А L (длина накосного стропила) — корень квадратный из суммы квадратов а/2 и C: L = √((a/2)2 + C2).
  3. Высота крыши или центральной вертикальной стойки тоже рассчитывается по теореме Пифагора. Площадь одного ската высчитывается по формуле: S = C * а/2.

Рассчитать угол наклона можно и в интернете — используя онлайн-калькулятор.

Выбор угла наклона кровли

Обычно при выборе угла учитываются такие критерии:

  1. Климатические условия. При большой ветровой нагрузке скаты должны быть пологими, так как чем ниже скат, тем надёжнее основная конструкция.
  2. Количество осадков. Чем больше осадков, тем выше должен быть скат, чтобы они вовремя скатывались с кровли.

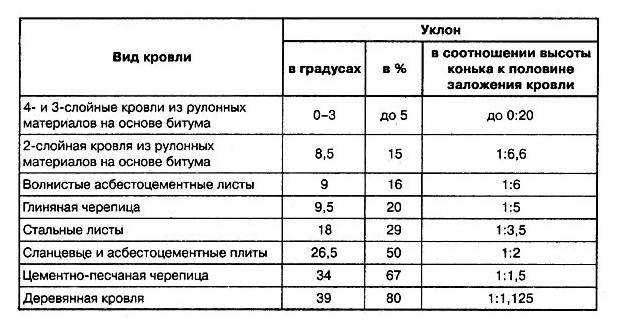

  3. Кровельный материал. Для каждого вида свои критерии по уклону ската.

Чем выше угол наклона, тем больше площадь кровли. Это следует учитывать при расчётах. Самыми ветроустойчивыми принято считать кровли с уклоном в 25 градусов.

Что это такое?

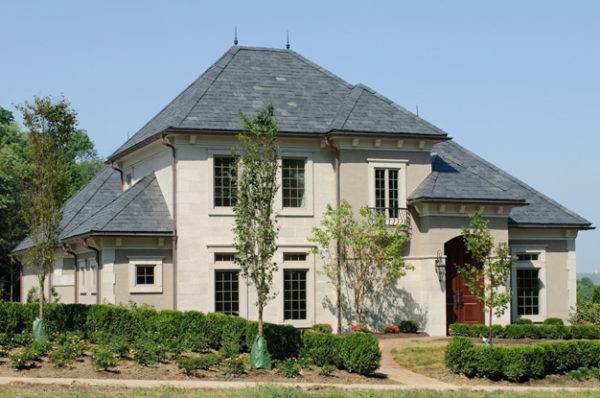

Шатровая крыша представляет собой модификацию, где все стороны наклонены вниз к стенам, как правило, с довольно пологим наклоном, хотя шатер по определению является четырехскатной крышей с крутым наклоном, когда он растет до пика. Таким образом, крыша не имеет фронтонов или других вертикальных сторон.

Они могут быть построены в самых разных формах. Каждый гребень является центральным над прямоугольником здания. Треугольные грани называются концами бедер, они ограничены самими бедрами. «Бедра» и беговые стропила находятся на внешнем углу здания и поднимаются к хребту. Там, где здание имеет внутренний угол, долина пространство между наклонными поверхностями. Они обеспечивают компактный, прочный внешний вид конструкции. Шаг крыши может меняться.

В современной отечественной архитектуре такие конструкции обычно встречаются в бунгало, коттеджах и являются неотъемлемой частью некоторых стилей, их стропильная система может отличаться.

Конструкция является самоподдерживающейся, требующей меньшего диагонального крепления, чем двускатная. Таким образом, крыша гораздо лучше подходит для районов, где не редкость ураганы. Она не имеет больших, плоских концов, чтобы ловить ветер, и по своей сути гораздо более устойчива, чем двускатная. Однако для такого района конструкция должна быть крутой, предпочтительнее не менее 35 градусов от горизонтального или крутого наклона.

Когда ветер течет по наклонному бедру, крыша может вести себя, как крыло самолета. Затем на подветренной стороне создается лифт. Если наклоны менее чем 35 градусов по горизонтали, крыша будет подвержена подъему.

Возможный недостаток состоит в том, что в помещении под крышей меньше места, доступ к обслуживанию более сложный, бедра крыши сложнее вентилировать и нет плацдарма с окном для естественного света.

Устройство шатровой крыши

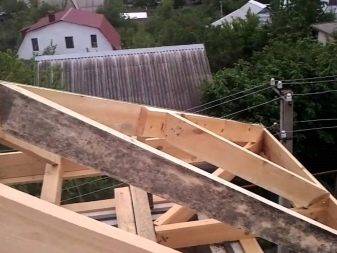

Если подробнее рассмотреть, то схема каркаса крыши не такая уж сложная. Основными узлами сооружения являются:

  • Основой конструкции выступает мауэрлат и лежень. Первый элемент укладывают по периметру внешних стен. Лежень располагают по периметру внутренних стен. Элементы служат для равномерного распределения нагрузки от крыши на здание. В деревянных постройках мауэрлатом выступает верхний венец стен. Во всех остальных зданиях сначала заливают бетоном армированный пояс с выступающими резьбовыми шпильками. На них через просверленные отверстия надевают брус, затягивают гайками.

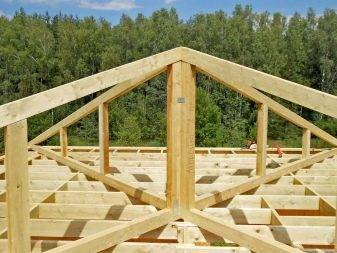

  • Стойки служат опорой стропильных ног, конькового узла.
  • У шатровой крыши коньковый узел образуется в самой высшей точке, где сходятся концы всех стропильных ног.
  • Стропильные ноги накосного типа вверху соединяются в коньковый узел, а вниз отходят к углам здания. Элементы образуют ребра, где сходятся скаты крыши. Накосные стропила намного длиннее обычных. На элементы припадает основная нагрузка, поэтому для их изготовления применяют пиломатериалы с большим сечением.
  • Нарожники – это тоже стропила, но они отличаются меньшей длиной. Элементы крепят одним концом к накосным ногам, а другим – к мауэрлату. Нарожники необходимы для создания плоскости скатов.
  • Подкосы исполняют роль стоек, только устанавливаются они под углом 45о к стропильным ногам для исключения вероятности их провисания.
  • Горизонтальные, соединяющие стропила перемычки, называются затяжками, ригелями. Элементы уменьшают распирающую силу крыши, которая передается на стены здания.
  • Обрешетка набивается на поверхность стропильных элементов и образует плоскость для укладки кровельного покрытия. Шаг элементов определяется по типу используемого кровельного материала.

Шатровая крыша различается конструкцией стропильной системы, которая бывает наслонная и висячая. Вариант подбирают на стадии проектировки, учитывая планировку здания.

Совет! Если у шатровой кровли скаты обладают уклоном больше 40 о, оптимально отдать предпочтение висячему типу стропильной системе.

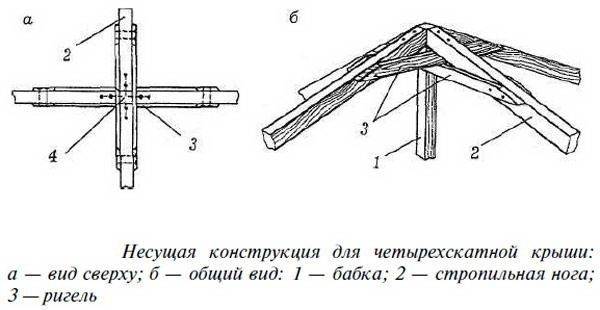

Отдельного внимания требует коньковый узел. У шатровой кровли отсутствует коньковый прогон. Края стропильных ног вверху сходятся вместе и опираются на вертикальную опору. Столб тоже должен иметь точку опоры, которую можно обустроить тремя способами:

  1. Опора на нижнее перекрытие не лучший вариант для шатровой конструкции, особенно если предусмотрен мансардный этаж. Столб занимает полезное пространство. Вариант приемлем для беседок. Столб служит элементом декорации, вокруг него обустраивают стол.
  2. В одноэтажных домах несущий брус устанавливают на балку перекрытия, концы которой лежат на внутренней стене здания. Чтобы добиться уменьшения нагрузки и не снизить прочность конструкции, на балку фиксируют лежень с подкосами.
  3. Сложный узел получается с опорой столба на состыкованные монтажными стальными элементами верхние пятки основных стропил. Такая схема увеличивает распирающую нагрузку на мауэрлат. Каждая стропильная нога оснащается ригелем.

Из-за сложности конструкции формирование конькового узла кровли лучше доверить специалистам.

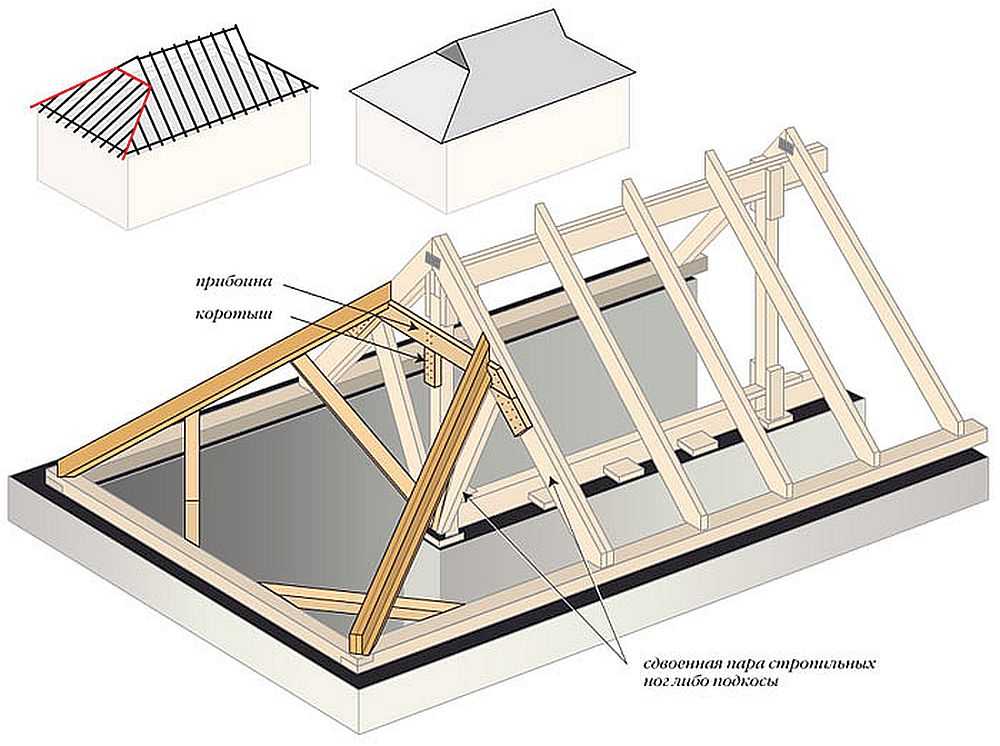

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

  • Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
  • Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
  • Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
  • Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.

План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

Общие рекомендации таковы:

  • В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
  • При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.

Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.

Виды стропильных систем шатровой крыши

По внешнему виду шатровая конструкция напоминает пирамиду, но ее вершина не всегда может располагаться по центру, а иметь смещение. У такого сооружения два противоположных ската отличаются длиной.

У крыши шатрового типа каркас различается конструкцией:

  • Наслонная система сделана так, что стропильные ноги внизу обладают упором в двух точках. Этим местом являются участки внутренних и внешних стен. Допускается расстояние между упорами до 4,5 м.
  • У шатровой конструкции с висячей системой ноги стропил не имеют дополнительных опор. Элементы устанавливают на маленьких пролетах.

Конструкция каркаса не изменяет форму крыши, она сохраняется.

Кроме каркаса, различаются шатровые кровли другими конструктивными особенностями:

  • ломаные кровли приемлемы, если проектируется мансардный этаж;
  • у крыши с ендовой кровля в форме шатра выступает приставкой к эркеру;
  • у мансардной крыши выступы могут присутствовать на скатах.

Все конструктивные особенности аналогично сохраняют форму шатра.

Как рассчитать высоту шатровой крыши

Чтобы произвести расчет каркаса крыши, надо обратиться к специалисту. При наличии опыта и знании геометрических правил, расчеты можно выполнить самостоятельно:

  • Сначала у шатровой конструкции рассчитывают угол наклона скатов. Здесь учитывают тип используемого материала, среднегодовые показатели выпадения осадков и силы ветра, характерные для региона. Нормальным для большинства районов считается уклон скатов от 30 до 40о.
  • Зная параметры крыши, высоту конькового узла вычисляют по теореме Пифагора. Шатер в сравнении с геометрической фигурой является аналогом пирамиды, где опора выступает прямой линией, соединяющей вершину с центром основания.

  • Когда основные данные будут получены, рассчитывают длину стропил, вычисляют площадь скатов крыши.

Нарисовать чертеж крыши можно самостоятельно или воспользоваться специальной программой на компьютере. По готовой схеме рассчитывают количество стройматериала.

Важно! Если шатровая кровля предназначена для прямоугольного здания, площадь и уклон двух противоположных скатов будет различаться. Эти параметры одинаковы только для крыши квадратной постройки

Необходимые расчеты

Прежде чем отправляться в магазин за требуемыми материалами, ознакомьтесь с порядком выполнения расчетов и составьте проект кровли, подходящий конкретно для вашего случая.

Основные сведения

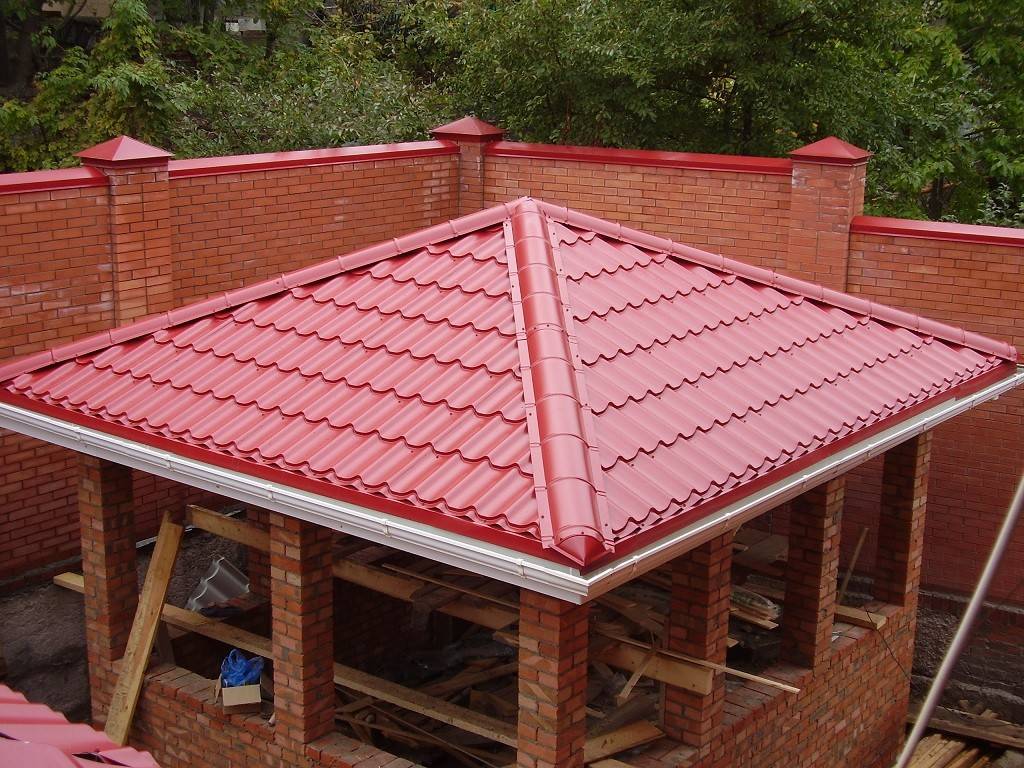

Шатровая крыша для беседки

Традиционно в состав рассматриваемой крыши входит 4 наклонных ската.

Если основание конструкции имеет форму правильного квадрата, площадь конструкции рассчитывается путем умножения площади одного кровельного ската на 4.

Каркас шатровой крыши

Однако если основание системы имеет вид прямоугольника, то для начала надо определить суммарное значение площадей двух разных прямоугольников, а затем увеличить полученное число в два раза.

Для установления площади кровельного ската, представляющего собой равнобедренный треугольник, необходимо умножить длину основания фигуры на значение ее высоты, а затем увеличить полученное число в два раза.

При выполнении расчетов вам нужно узнать значение площади карнизных свесов, имеющих форму равнобедренных трапеций. Этот расчет выполняется путем умножения высоты фигуры ровно на 50% значения суммы длин оснований трапециевидной фигуры.

Расчет шатровой кровельной системы может выполняться двумя способами. Первый предполагает расчет с использованием значения высоты конька и длины основания кровельной конструкции. В соответствии со вторым методом расчета необходимо учитывать значение длины диагонального стропильного элемента, а также длину периметра основы.

Помимо этого, в процессе расчета необходимо обязательно обращать внимание на параметры разнообразных дополнительных компонентов, входящих в состав кровельной конструкции. К числу таких элементов относятся:

  • диагональные стропильные ноги;
  • лежни;
  • опорные брусья;
  • стойки;
  • мауэрлат и пр.

Пример выполнения расчета

Угол наклона и длина стропил

Чтобы принцип расчета был более понятен, вашему вниманию предлагается простой пример выполнения основных расчетных мероприятий. Исходные данные:

  • габариты дома – 6х6 м;
  • длина диагонального стропила – 521 см;
  • высота конька – 297 см;
  • наклон кровельных скатов – 35 градусов;
  • ширина карнизного свеса – 600 мм.

По первому из упоминавшихся ранее двух способов определите значение высоты кровельного треугольника. Для этого используйте теорему Пифагора, в соответствии с которой для расчета квадрата высоты нужно отнять от значения квадрата длины кровельного ската половину ширины основания, также возведенную в квадрат.

В рассматриваемом примере расчет покажет, что квадрат высоты равен 4,24 м в квадрате. По простой формуле можно определить, что площадь одного треугольного ската будет составлять 12,72 м2.

Ввиду того, что основанием крыши является квадрат со стороной 6 м, рассчитанное значение площади нужно увеличить в 4 раза. В итоге вы определите суммарную площадь кровельных скатов, равную в данном примере 50,88 м2.

Определите площадь карнизного света. Значение длины более короткого основания трапециевидной фигуры вы уже знаете – 6 м. Для установления длины большего основания нужно использовать простейшую форму, актуальную для таких фигур.

Четырехскатная крыша (шатровая)

В соответствии с расчетами длина большего основания составит 704 см, а площадь фигуры в результате будет равняться 4,76 м2.

Чтобы установить суммарную площадь свесов умножьте рассчитанное на предыдущем шаге значение на 4.

В итоге суммарная сумма шатровой кровельной конструкции составит 69,91 м2.

Особенности шатрового стропильного каркаса ↑

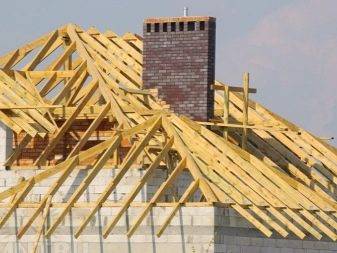

Конструкция конвертом главная особенность шатровой крыши. Сборка осуществляется на основе четырех накосных (наклонных) стропил, к которым потом крепятся нарожники.

Такое устройство позволяет получить несколько преимуществ:

  • Опора на 4 ноги дает возможность равномерно распределить нагрузку на стены к тому же общая масса системы намного ниже, чем у двухскатной, или другой аналогичной.
  • Также шатровая конструкция имеет более низкий силуэт, что позволяет уменьшить фактор парусности (ветровой нагрузки).
  • Четырехскатная крыша за счет одинаковых 4 граней укрепленных нарожниками намного прочнее в сравнении с двухскатными, датскими и голландскими вариантами.

Однако шатровые крыши могут иметь не только четыре ската, но и больше, за счет увеличения количества наклонных стропил. Но, такие варианты используются либо как один из элементов другого типа кровли, или же на постройках имеющих сложную многоугольную форму.

Конструктивные элементы

Стропильная система состоит из следующих деталей:

  • Коньковый узел, заменяет отсутствующий брус на вершине. В данной точке соединяются четыре наклонных стропила.
  • Скаты. Выполнены они в виде треугольных вальм с различным углом наклона (оптимально от 20 до 50°).
  • Свесы. Карнизы скатов крыши, обеспечивающие защиту стен от затекания осадков. Наиболее эффективно работают свесы с вылетом минимум 400-500 мм.
  • Накосные стропила, основа шатровой крыши, обычно это 4 бруса с опорой на углы постройки, и соединяющиеся в одной точке на вершине.
  • Нарожники, заменяют в каркасе конструкции стропильные ноги, соединяются на накосных балках. Основная задача укрепить основание, и создать основу для крепления обрешетки.

Схемы сооружения каркаса

Шатровая стропильная конструкция, как и другие аналоги, может собираться по двум принципам:

  • Наслонная система. Основные наклонные стропилины имеют две точки опоры – в верхней точке и по углам. Такая конструкция более распространенная в шатровых типах крыш.
  • Висячая. В данном типе стропила имеют одну точку опоры внизу, а поддерживаются вертикальной стойкой (или несколькими).

Строить и ремонтировать подобную крышу довольно сложно. Поэтому при выборе стропильной системы предпочтение чаще отдают наслонной – она более удобна в монтаже и к тому же более экономичная. Это самый подходящий вариант для крыш, угол наклона которых не больше 40°.

Для установки наслонной системы необходима несущая внутренняя стена либо дополнительные опоры, соответственно, посередине крыши. Так как у такой крыши самое меньшее пара точек опор, в коньке и на стропильных ногах, распора на стены не создается. Между опорами стандартный пролет должен быть порядка 4,5 м . При большем пролете под стропила необходимо установить подкосы.

Установка обрешетки, гидроизоляции и пароизоляции

Метод монтажа обрешетки напрямую зависит от кровельного покрытия: если предусмотрена мягкая кровля, что целесообразно монтировать сплошную обрешетку, если жесткая — разреженную.

Обрешетку выполняют из досок, ширина которых не более 150 мм, а толщина — около 2,5 см. Доски устанавливают на слой пароизоляции поверх стропил (вдоль). Выполняют обрешетку по всему периметру кровли.

Гидроизоляционный слой представляет собой мембраны, которые не пропускают влагу внутрь кровли со стороны кровельного покрытия. Гидроизоляцией может служить рубероид, другие рулонные мембраны, а также современные «умные» (дышащие) мембраны, которые препятствуют попаданию атмосферной влаги в утеплитель.

Гидроизоляцию крепят скобами к стропильным ногам. Стыковочное соединение производят внахлест (не менее 10 см), и места стыков проклеивают скотчем. Укладывают пленку таким способом, чтобы нижний свес материала находился на карнизной планке, а верх — около верхушки.

Пароизоляцию выполняют из специально предназначенных пленок, которые препятствуют попаданию капель конденсата в утеплитель кровли из помещения. В качестве пароизоляции используются пароизоляционные мембраны, пленки, специальные полиэтиленовые и пропиле новые пленки.

Пароизоляцию крепят на обрешетку внахлест скобами таким образом, чтобы не образовывалось сильное натяжение. Стыки проклеивают липкой лентой (скотчем). Закрепляют пленку досками обрешетки.

После крепления обрешетки между ее досками укладывают утеплитель.

Укладывание гидроизоляции

Установка обрешетки

Интересные варианты

Стиль такой кровли является наиболее распространенным и простейшим видом. Он имеет наклоны со всех четырех сторон, поэтому, как бы ни рассматривали, кровля наклоняется к желобам. Стороны равны по длине и сходятся, чтобы образовать хребет наверху.

Бедро – наименее сложный стиль, и, как правило, обладает низкой стоимостью, если проводить сравнение с другими видами. «Разбитая» или «пиковая» кровля также очень популярны. Их легко отличить, потому что они образуют форму треугольника в конце дома и в других частях. Стиль gable имеет интересный и разнообразный вид «колониального» типа.

Монопольная кровля – необычный стильный проект. Он сконструирован так, чтобы сформировать единую наклонную поверхность и часто не прикреплен к какой-либо другой. В некоторых странах этот вид популярен как современная альтернатива, он имеет яркий и отличительный облик. Монокрыша спроектирована на более высокий уровень, чем другие, из-за этого цена обычно выше.

Альтернативный вариант преобразования бедра в двускатный чердак. Однако это создает ограниченное количество дополнительного пространства, которое обычно используется для доступа к чердаку с лестницей. Построение конверсии в двускатный лофт – лучшее использование пространства по сравнению с боковой мансардой.

Важнейшим фактором для совершения конверсии является гигантское изменение в линии крыши. Это позволит достичь огромного количества дополнительной площади, максимизируя потенциал преобразования лофта. Внешняя отделка может быть облицована плиткой или сланцем в соответствии с кровлей, закончена в блоке и окрашена. Встраиваемые в большинство торцевых стен отверстия будут являться двойным застекленным окном. Оно обеспечивает естественный свет либо на чердаке, либо на лестнице.

Еще больше о стропильной системе шатровых крыш, смотрите в следующем видео.

Конструкция шатровой крыши

В основе конструкции обязательно присутствует мауэрлат (мощный брус или бревно), сбитый в цельную раму по форме основания и уложенный поверх армопояса. Вся система стропил привязана к мауэрлату. Выглядит она как четыре наклонных бруса сечением 50 на 100 мм, скреплённых в центре крыши (размер бруса зависит от габаритов и веса будущей кровли). Если дом сложен из камня или кирпича, в качестве мауэрлата выступает верхняя обвязка стеновой панели, в деревянных постройках — верхний венец сруба. Мауэрлат обязательно гидроизолируют (например, рубероидом). Потом его закрепляют на внутренней верхней части подготовленных и выровненных стен.

Постройка четырёхскатной крыши требует использования большого количества деревянных элементов. Перед использованием их следует обработать противопожарным и антисептическим средством.

Для возведения строений с эркером шатровая крыша не подходит, так как форма коробки у неё квадратная. Поэтому обычно используется полувальмовый тип крыши.

Виды стропильных систем для шатровой крыши

По своей структуре стропильная система будущей шатровой крыши бывает или наслонной, или висячей. Висячая стропильная система отличается тем, что её балки опираются прямо на стены. Она чаще всего применяется при большом размере пролётов, когда другой опоры нет, а подпорки не предусмотрены. При таком варианте образуется горизонтальная распирающая сила, и чтобы её уменьшить, используют затяжки.

Процесс строительства и ремонта такой крыши сложен, поэтому обычно предпочтение отдаётся наслонной стропильной системе. Она более удобна с точки зрения монтажа и эксплуатации, а нагрузка на стены практически отсутствует. Для её установки подойдёт крыша, имеющая наклон не более 40 градусов. Для монтажа необходима несущая внутренняя стена или дополнительные опоры по центру крыши. Распоры на стены в этом случае не нужны, так как у крыши имеются опоры на пике и на стропильных ногах.

Допустимый размер пролёта — около 4,5 м. Если он больше и одной центральной опорой ограничиться нельзя, то устанавливаются подкосы.

Элементы стропильной конструкции

В стропильную систему шатровой крыши входят следующие основные элементы:

  • мауэрлат — опорный каркас для нижней части стропил;
  • диагональные или накосные стропила, установленные по углам основного каркаса;
  • нарожники — укорочённые стропила, прикрепляемые к накосным;
  • стойки и подкосы — опоры для стропильных ног;
  • лежни — укладываются на столбики из кирпича в качестве подпорок для подкосов и стоек;
  • ригели для упора стропильных ног друг в друга возле пика;
  • прогоны — параллельные мауэрлату балки (используются в зависимости от типа конструкции и имеющихся опор);
  • шпренгели — дополнительные опоры для придания постройке жёсткости.

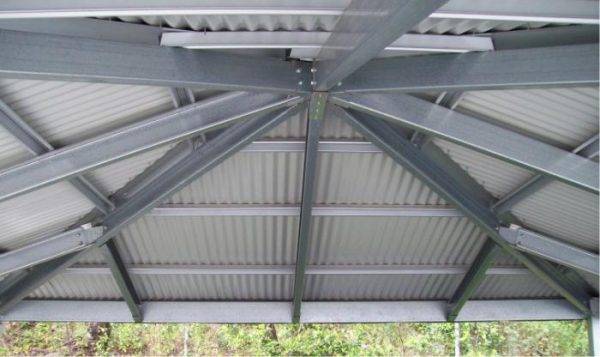

Стропила из металлических ферм обладают большой прочностью и выдерживают значительные нагрузки, что делает здание более долговечным. Металлические фермы можно эксплуатировать более 100 лет. Обычно их используют, если длина скатов превышает 10 метров. Собрать такую конструкцию проще, чем деревянный каркас, так как можно приобрести уже готовые для монтажа элементы. Минус металлических ферм только в том, что их сложнее утеплять. На них появляется конденсат, который оказывает разрушительное воздействие на кровельный пирог. Поэтому для жилых строений предпочтительнее дерево.Можно также комбинировать металлические и деревянные стропила. Но при этом деревянные части должны быть хорошо обработаны антисептическими средствами.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

  • Крайние стропила делают сдвоенными.
  • Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Виды четырехскатных крыш

В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?

Таблица. Виды четырехскатных крыш.

Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.

Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.

Датская вальмовая крыша

Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.

Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.

В датскую крышу можно встроить полноценные вертикальные окна

Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже

Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы

Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной

Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
