Технология изготовления свайно-ростверкового фундамента своими руками: пошаговая инструкция + схема монтажа

Как выбрать глубину заложения ростверка

Для того чтобы узнать основные параметры необходимо учесть следующие факторы. Выбор глубины заложения ростверка зависит:

  1. От типа грунта.
  2. Глубины промерзания почвы.
  3. Уровня грунтовых вод.
  4. Тип конструкции строящегося здания.

К примеру, на участках где преобладают пучинистые почвы, глубина должна быть не меньше имеющегося значения глубины промерзания почвы. Ростверк для построек промышленного значения принято располагать ниже уровня пола подвального помещения.

Для того чтобы облегчить устройство свайного фундамента ростверк должен находиться выше грунтовых вод. Исключение возможно только в одном случае, когда сваи выполнены из древесины. Здесь ростверк наоборот должен находиться в самой минимальной отметке, которая располагается ниже уровня подземных вод.

Если на участке строительства преобладает не пучинистый и достаточно плотный грунт, то ростверк строения, у которого не будет подвального помещения, может располагаться над поверхностью почвы на 10-15 см. сваи в таких случаях устанавливают в один или несколько рядов под вдоль каждой стены.

На почвах с не пучинистыми грунтами целесообразно выполнять устройство подушки из керамзита. Ее устраивают под ростверками, под наружными стенами. Толщина данного слоя составляетоколо30 см. Возможно вместо шлака использовать песок крупных фракций, но толщина слоя должна быть больше и составлять 50 см.

Для внутренних стен ростверк допускается устраивать выше технического подполья, для построек без подвала. Если участок имеет значительные уклоны и перепады, то допускаются уступы и в самих опорах.

Плюсы и минусы столбчато-ростверковых фундаментов

Ростверк из металлических пластин.

9 основных плюсов СРФ

  1. Относительная простота монтажа. Все работы по подготовке, заливке/завинчиванию свай и ростверка можно выполнить самостоятельно без привлечения большого количества людей и дорогостоящей техники.
  2. Универсальность. Можно возводить на любых грунтах, в том числе тех, где нет возможности использовать другие виды фундаментов.
  3. Малые теплопотери. Фундамент располагается на некотором расстоянии от земли, что позволяет сохранять тепло в зимний период.
  4. Снижение вибрации. Ростверковое соединение столбов позволяет избежать вибрации здания, расположенного даже около железной дороги.
  5. Экономичность. Малые затраты на подготовительные работы, нет необходимости в дорогостоящей технике (исключение – фундамент на забивных сваях), для частного строительства ЖБИ-фундамента достаточно бригады в несколько человек и бетононасоса для заливки столбов и ростверка.
  6. Идеально подходит для участков с высоким уровнем грунтовых вод.
  7. Нет необходимости в сложных земляных работах, таких, например, как рытье траншей и котлованов.
  8. Долговечность. Фундамент на железобетонных или металлических сваях прослужит длительный срок.
  9. Хорошая несущая способность.

Пример бетонированного ростверка.

Минусы свайно-ростверковых фундаментов

  1. В домах со свайно-ростверковым фундаментом сложно сделать цокольный этаж, так как придется заполнять расстояние между свайными столбами, а это требует значительных материальных и трудозатрат.
  2. Сложности при определении характеристик грунта. Так как сваи погружаются на определенную глубину без удаления верхних слоев грунта, возможность изучить особенности опорного слоя почвы затрудняется. При самостоятельном возведении фундамента геодезические исследования следует в обязательном порядке предоставлять профессионалам и при расчетах учитывать тот факт, что несущая способность опорного слоя почвы может оказаться ниже предполагаемой.
  3. При сильном промерзании почвы, если сваи установлены недостаточно глубоко, может произойти разрыв основания, что приведет к повреждению здания.
  4. Недостаточная стойкость к опрокидыванию. Поэтому возможно, но не рекомендуется возводить СРФ на интенсивно набухающих и просадочных грунтах.
  5. Монтаж фундамента невозможен при минусовых температурах.
  6. Возможность неравномерного проседания СРФ. Несмотря на то, что теоретически нагрузки должны распределяться равномерно, на практике часто выходит перевес той или иной части дома, что может привести к перекосу и даже разрушению здания. Ростверк частично сглаживает неравномерность, но при неправильном расчете нагрузок, фундамент может прийти в негодность.
  7. Пространство между полом и земляным пластом идеальное место для мелких животных – котов, собак, грызунов, змей. В летний период там прохладно, зимой относительно тепло – это идеально место для разнообразной живности. Чтобы обезопасить жилище от подобных соседей, необходимо еще на стадии возведения установить преграды на глубину от 0.5 метра.

Плюсы и минусы основания

Газобетон имеет легкий вес за счет пористой структуры, куда легко проникает влага, разрушая структурные связи между частицами материала. Когда капли воды замерзают в холодное время года, они расширяются в объеме, что приводит к образованию трещин. В первую очередь, влага попадает в стенки дома из почвы, поэтому эксперты рекомендуют поднимать цокольное перекрытие над уровнем земли.

В этом случае выражается главное преимущество свайного фундамента с нависающим ростверком – изоляция сооружения от контакта с рыхлой и переувлажненной почвы. В данном случае сваи обеспечивают необходимую устойчивость и жесткость, а ростверк отвечает за равномерное распределение нагрузок на несущий пласт земли.

Для свайно-ростверкового фундамента, которые применимы для газобетонных домов, относятся такие преимущества:

  • возможность строительства на участках со сложным рельефом;
  • сравнительно небольшие затраты на строительство;
  • стойкость конструкции за счет связанного контура и т.д.

К недостаткам технологии необходимо отнести:

  • сложность инженерных расчетов;
  • потребность в качественной гидроизоляции фундамента;
  • трудоемкость и большие затраты на работу по возведению подземных помещений.

Свайно-ростверковый фундамент

Еще не так давно пользовались популярностью всего четыре виды фундаментов для зданий: свайный, ленточный, плитный и столбчатый. Но все они имеют один ключевой недостаток: очень тяжело и дорого строить фундамент на участке с большим углом наклона. Ведь тогда нужно удалять лишний слой почвы, делать обноску и дополнительно усиливать конструкцию. Именно по причине дороговизны и сложности в установке фундамента на уклонах и появился новый тип фундамента – свайно-ростверковый. Его особенность в том, что это комбинация ленточного и столбчатого типа фундаментов и он используется при строительстве зданий на уклонах. Для горных районов такой тип фундамента считается приоритетным, хотя и стоит довольно дорого через свою конструкцию и особенности проектирования.

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент, лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

Выбурить либо выкопать ямы под опорные столбы по схеме «по углам дома и с шагом 1–2 метра под лентой».

Бурим сваи и вставляем асбестоцементные трубы под сваи

Насыпать и утрамбовать на дне “скважин” 30-сантиметровую песчаную, а затем на ней залить из бетона подошву для опорных столбов толщиной еще на 20 см.

Опустить в землю трубы из асбестоцемента, выполнить их армирование прутками сечением 10–12 мм и залить бетонным раствором.

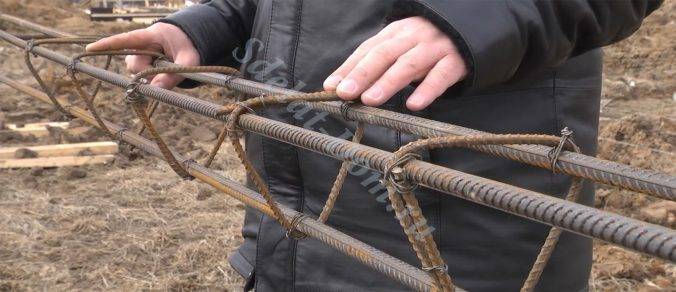

Вяжем арматуру под сваи

Сделать опалубку для ленты.

Уложить арматуру ростверка и залить ее бетоном.

Арматура не должна касаться краев опалубки

Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.

Преимущества и недостатки

Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают отличную устойчивость всему мини ленточному фундаменту сверху. А стоят они гораздо дешевле, нежели железобетонный монолит аналогичной высоты. Причем если опорные столбы сверху связать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Такой вариант – один из самых недорогих способов создания опоры для частного дома.

По скорости устройства свайное основание с ростверком уступает разве что аналогу только из одних винтовых опор. Плюс фундамент из фундаментных блоков стеновых готово будет дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо ждать несколько недель до завершения набора бетоном прочности.

Если участок застройки имеет уклон, то заливать на нем монолит проблематично и дорого. Без этого типа фундамента на такой площадке вообще обойтись будет сложно. Только с помощью свай здесь получится сделать устойчивую и ровную в горизонтальной плоскости основу для строения. Это одно из главных достоинств основания. Все остальные варианты ему на стройплощадках со сложным рельефом проигрывают сразу.

Еще один неоспоримый плюс – это предельная простота исполнения. Сделать самостоятельно набивные опоры из асбестоцементных труб и бетона внутри несложно. Еще проще выполнить на них небольшую по размерам и массе ленту из железобетона.

Небольшие трудности здесь могут возникнуть лишь при монтаже опалубки на весу. Погружать ее в землю нельзя. Столбы должны приподнимать ростверковую часть над грунтом минимум на 30 см, иначе при сильном пучении она может “поплыть” с опор вместе со зданием сверху.

Подпольное пространство коттеджа на свайном основании с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом выдуют все тепло из здания. Для этого можно использовать фасадные панели из различных материалов либо сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти траты лучше сразу внести в общую смету строительства жилища.

Расчет и схема расположения буронабивных свай

l = P/Q, где

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

  • по углам дома;
  • вдоль несущих стен с выбранным шагом;
  • под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Если застройщик решил делать буронабивной вариант своими руками, ему нужно разобраться с особенностями проектирования такого основания. Так, буронабивные сваи монтируют рядами под всеми несущими стенами, сваи обязательно должны находиться под углами будущего дома.

Для того чтобы рассчитать диаметр свай, их количество и требуемое расстояние между ними, нужно учитывать структуру почвы, вес сооружения. Наилучшей несущей способностью отличаются полускальные и скальные почвы. Глинистые, песчаные, суглинистые грунты требуют больше свай.

Для определения веса будущей постройки нужно посчитать вес строительных материалов, используемых при ее возведении (включая кровельный «пирог»). Для этого существуют специальные справочные таблицы и СНиПы.

Чем больше будет весить дом, тем больше придется установить свай и тем меньше должно быть расстояние между ними.

Расстояние между сваями должно составлять как минимум 3 их диаметра. Если опоры будут установлены с меньшим шагом, это снизит несущую способность основания.

Устройство

Свайно-ростверковый фундамент состоит из вертикальных опор, установленных рядами, кустами или в виде свайного поля. Порядок расположения свай определяется материалом и габаритами постройки, ее конфигурацией и сосредоточением массивных элементов, нуждающихся в прочной и надежной опорной конструкции.

Так же от расчетных параметров будущей постройки зависит глубина погружения свай, нередко их тип и материал. Погруженные сваи обрезаются на одинаковую высоту, чтобы образовалась горизонтальная площадь.

Если использованы железобетонные сваи, обрезке подлежат только бетонные части, а арматуру оставляют для сварки с армпоясом ростверка.

Если планируется металлический или деревянный ростверк, арматуру также обрезают, а на верхушки свай устанавливают специальные конструкционные элементы — оголовки, представляющие собой род колпака с посадочной площадкой под монтаж балок обвязки.

Виды свайных фундаментов.

В данной статье будут описаны 3 самых распространенных типа свай.

Буронабивные сваи.

К буронабивным относятся те, для установки которых необходимо предварительное бурение скважин с последующим бетонированием. Идеальной базой для этого вида основания считаются плотные пески и грунт с горными обломками небольших фракций. Если же на участке нет песчаных скважин, их можно создать, размочив и утрамбовав в скважине песок с водой. Одним из положительных качеств буронабивных считают их изменчивость — они могут изготавливаться непосредственно на самом участке и иметь разную длину. Также могут применяться для усиления существующей базы.

Типы ростверка

Выбор обвязки зависит от вида возводимого сооружения. Существуют следующие типы ростверка:

  1. Металлические балки. Изготавливаются из швеллеров или двутавров. Применяются для обвязки фундамента под деревянные дома.
  2. Деревянный брус. Этот ростверк используется при возведении домов из бруса, бревна, каркаса.
  3. Монолитная армированная железобетонная лента. Пригодна для строительства дома из любого материала. Обязательное условие — ширина ростверка должна соответствовать толщине будущих стен. Лента отличается высокой прочностью, надежностью, способностью выдерживать и равномерно распределять нагрузки.

Особенности анализа грунта

Геологический отчет включает данные о пучинистости, толщине пластов почвы, наличии грунтовых вод и глубине их залегания. Главная характеристика – грузонесущая способность.

Обратитесь к геологу или отправьте образец не разрыхлённого грунта в строительную лабораторию. Самостоятельно вы можете узнать о типе грунта, его однородности и наличии подземных потоков. Следует учесть, что самостоятельные наблюдения субъективны.

Определите тип грунта по сравнительной таблице.

НаименованиеХарактеристика
Мелкозернистый песокПлывучий, сильно вспучивается и промерзает. Устройство фундамента на нем невозможно.
ПесчанкаХорошо трамбуется и пропускает воду. Не пучится. Фундамент на песчаном грунте не замокает, долговечен и быстро монтируется.
ГлинаСамый «неудобный» грунт для строительства, так как сильно вспучивается. При такой почве специалисты либо создают противопучинистую подушку, либо изменяют место монтажа. Без проблем обрабатывается сухая глина без грунтовых вод.
Скала или обломочный грунтЕго сложно обрабатывать, но фундамент на нем – самый устойчивый. Не вспучивается, не промерзает, не изменяется со временем.

Преимущества и недостатки свайно-ростверкового фундамента

Каждый из перечисленных видов фундамента обладает достоинствами и недостатками, которые учитываются при проектировании, чтобы не допустить перерасхода материалов, деформаций и трещин в несущих конструкциях. Среди самых распространенных типов фундамента у проектировщиков есть выбор между ленточным, плитным, свайно-ростверковым и свайным. Если сравнивать плюсы и минусы свайно-ростверкового фундамента, с другими разновидностями оснований, то срф во многом выигрывает.


В действительности преимущества свайно ростверкового фундамента намного перевешивают недостаткиИсточник lowcarb-ernaehrung.info

Свойства фундамента с ростверком определяют следующие преимущества его использования:

  • применим для любых грунтов, в том числе подвижных и неустойчивых, водонасыщенных или торфяных;
  • удобен при строительстве дома в местности с неоднородным рельефом (например, на склоне);
  • не требует большого расхода материалов;
  • имеет значительный срок службы;
  • проведение монтажа слабо зависит от погодных условий – допускаются работы при температуре воздуха вплоть до -10°C;
  • отличается устойчивостью и имеет неплохую несущую способность.


На водонасыщенных грунтах возведение фундамента требует особого мастерства и точных расчетовИсточник termeszetvedelem.hu

Минусы:

  • существуют ограничения, связанные с несущей способностью: фундамент используется только для одно- и двухэтажных зданий;
  • строительство цокольного этажа или подвала возможно, но связано со сложными и затратными проектными решениями;
  • монтаж требует высокой точности, поэтому настоятельно рекомендуется доверить его специалистам;
  • монтажные работы предполагают использование спецтехники.

Виды фундамента на сваях

Ростверк этого типа свайного фундамента выполняется из монолитного железобетона либо стального швеллера. Чаще всего используется бетонная конструкция с армированием. Нагрузки она способна выдержать значительные. Вариант, где обвязка металлическая, больше предназначен для легких строений (гаражей, хозпостроек, зданий из СИП-панелей и бань).

Свайный фундамент с металлическим обвязом

Свайный фундамент с монолитной обвязкой

По типу используемых опор свайно-ростверковый фундамент бывает двух разновидностей:

В первом случае это практически полная копия фундамента на винтовых сваях. Только на опорах у него лежит более мощный монолитный ростверк. При этом стальные “винты” для такой конструкции приходится выбирать попрочнее, у которых толщина стенок и диаметр больше.

Те, кто собираются делать основание своими руками, зачастую предпочитают использовать буронабивные сваи в несъемной опалубке в виде асбестоцементных труб. Эта технология проще и дешевле при самостоятельном исполнении.

Монтаж и заготовка под ростверк


Первым делом необходимо сделать разметку, для этого снимается верхний слой почвы и вырывается котлован. Его величина должна быть на 1м больше с каждой стороны, чем будущий фундамент. Делается это для установки опалубки. Это огромный объем работы и стоит пользоваться экскаватором. Грунт надо снимать аккуратно и дойдя до определенной глубины приступить к выравниванию вручную. Использовать можно и механизированное выравнивание, при помощи мини-экскаватора и установленного на нем планировочного ковша и нивелира. Геотекстиль укладывается на дно и забрасывается песком. Далее надо уложить рулонную гидроизоляцию. Стеклоизолом предохраняют фундамент от воды и влаги.

Герметичность обеспечивает тот же битумный праймер. Его наносят в места нахлестав. Не рекомендуется использовать рубероид, он неэластичный и трескается. Для ростверка делается опалубка, по всему периметру сваи. Чтобы выдержать давление во время заливки бетона опалку надо хорошо закрепить, чтобы избежать смещение конструкции. В качестве материала используют влагозащитную фанеру или обрезную доску. А чтобы раствор не приставал к стенкам, используется полиэтиленовая пленка.

Анализ и подготовка участка

Выровняйте очищенное земляное основание. Пробурите скважину или выкопайте шурф, измерьте высоту верхнего пласта – это насыпной слой, который убирается перед строительством, так как не используется в качестве основания для фундамента.

Шурф – это вертикальная яма с поперечным сечением 0,8-4 м 2 . За счет большей выработки почвы удобнее для геологических исследований, чем скважина.

При отрицательной температуре почва вспучивается: вода замерзает и грунтовые массы увеличиваются в объеме. При вспучивании фундамент поднимается. Ваша задача сделать так, чтобы подъем был равномерным по всей площади основания.

Почва деформирована, если поблизости возведены тяжелые конструкции. В таком случае, увеличьте предполагаемую нагрузку на грунт. Водные коммуникации на месте строительства – источник возможной аварии. Авария приведет к изменению структуру почвы и станет причиной проседания дома. Снизит урон гидроизоляция опор.

Замерьте расстояние до соседних построек – не менее 3 м. и заборов – не менее 30 см. Заглублять сваи мешают корни деревьев и кустарников, поэтому выбирайте участок вдалеке от лесных массивов. Пеньки с корнями выкорчевываются с площадки и близлежащей территории.

Общие принципы технологии буронабивного фундамента

Буронабивная свая представляет собой ствол круглого сечения из армированного бетона, погруженный в грунт. Основной принцип работы такой сваи – прохождение поверхностного (почвенного) слоя с заглублением в прочные несущие грунты. Несущая способность формируется отпором грунта по площади пяты сваи, а также трением по боковой поверхности ствола.

На первоначальном этапе выполняется устройство скважин. Как легко догадаться из названия, скважины выполняются бурением.

Этапы технологии устройства буронабивных свай.

Необходимость применения обсадной трубы определяется грунтовыми условиями. При высоком уровне грунтовых вод или при наличии суглинков мягкопластичной (тем более текучей) консистенции скважину после извлечения бура быстро «затянет», заилит. Во избежание этого в такие грунты предварительно вдавливают стальную трубу, называемую «обсадной». Выборка грунта производится внутри полости трубы. После установки арматурного каркаса и набора прочности бетона трубу извлекают краном.

Для крупных скважин диаметром 300мм и более применяются механизированные («промышленные») буровые установки. Небольшие скважинки можно пробурить ручным мотобуром.

Бурение скважин ручным мотобуром.

Готовая скважина.

В зависимости от конструкции, мотобуры могут выполнять скважины диаметром до 250мм (при глубине бурения 3-4м), чего достаточно для устройства буронабивного фундамента не только под навесы, заборы, беседки, но и под легкие дома малой этажности.

Примеры конструкций мощных мотобуров.

Требуемая глубина скважины достигается применением удлинителей – после погружения бура на почти всю его длину бензиновый привод снимается, на бур надевается удлинитель, к нему снова присоединяется привод и бурение продолжается.

Доступность такой техники даже для небольшой бригады строителей привела к массовой популярности данного типа фундамента в секторе частного строительства. Технология возведения буронабивного фундамента характерна своей простотой, высокой скоростью выполнения, снижением объема земляных работ. Для таких сооружений, как заборы, беседки и т.п. такой тип фундамента порой оказывается дешевле ленточного или столбчатого.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

  • Лопата.
  • Рулетка.
  • Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
  • Болгарка с отрезным кругом.
  • Сварочный аппарат с электродами.
  • Оголовки для используемого размера свай.
  • Цемент и песок для изготовления бетона.
  • Колышки для разметки.
  • Лазерный уровень.
  • Покрытие для металлических деталей, защита сварных швов.
  • Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.
