Светодиодная лента для подсветки потолков: делаем подсветку под потолком светодиодной лентой своими руками

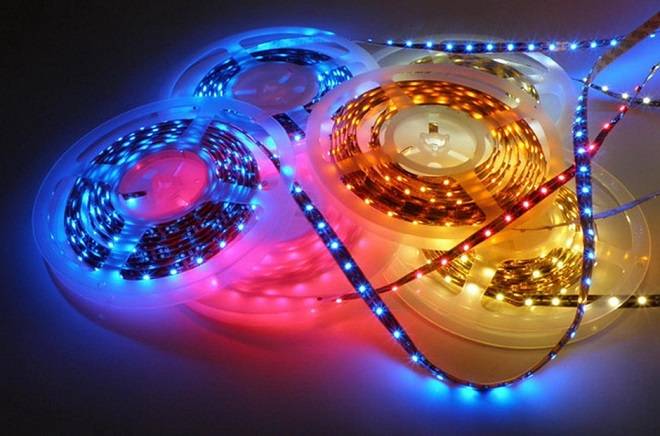

Виды лент со светодиодами

Основные различия светодиодных лент в плотности их расположения, размерах диодов и вариантах цветовых схем. Есть несколько вариантов светодиодных элементов, каждый из которых предназначен для отдельного вида освещения.

Решаете, какую светодиодную ленту выбрать для потолка? Элементы типа 5050 — наилучший вид диодов для расположения на потолке.

Диоды такого типа могут располагаться в один или два ряда. Однорядные варианты содержат 30 или 60 элементов на погонный метр. Двухрядные виды лент имеют 120 элементов на погонный метр, то есть по 60 в каждом ряду. Диоды таких лент крупные и освещение получается с наибольшим рассеиванием, что дает хороший свет на всю комнату.

Лента с элементами типа 3028 в 60 элементов на один погонный метр будет идеальна для подсветки ниш, мебели или кухонной рабочей зоны. Элементы маленькие, а их количество усредненное. Таким образом, получается хорошо экономить электричество.

Свет получается отличным и при этом совершенно не раздражает. Этот же вид можно использовать для подсветки спинки кровати в желтом цвете — идеальный вариант для чтения.

Нормы различия диодных лент

  1. Первый – полупроводниковый, установленный на подложке. Модель со светодиодами SMD-3528. Присутствует пара выводов выполненных на 1-м кристалле.
  2. Второй – светодиодный, сборка основана на светодиодах. Модель SMD-5050, сделана с тремя кристаллами по 6 выводов на каждый.

Любой вид ленты, можно установить своими руками без помощи специалистов. Выбирая диодную ленту, учитывайте число приборов на 1-ом погонном метре.

  • Модель SMD-3528 имеет вариант выпуска 60 с потреблением 4 – 8 Вт; 120 – потребление 7 ВТ; 240 – потребление 16 Вт.
  • Модель SMD-5050 имеет габаритные светодиоды, выпускается: 30 – потребление 7 Вт; 60 – потребление 14 Вт; 120 – потребление 25 Вт.

Разновидности светодиодных лент

При выборе ленты следует учесть неблагоприятное воздействие окружающей среды. На рынке довольно широкий выбор различных светодиодных видов по защите.

  • Вид IP 33, применимы только там, где нет присутствия влажности. Эти варианты открыты и негерметичны. Часто применяются для подсветки в организациях.
  • Вид IP 65, имеет широкое применение. Присутствие односторонней сборки, непроницаемы со стороны электронного компонента, закрыты с помощью силиконового состава.
  • Виды IP 67 и IP 68, применимы в помещениях с высокой влажностью, такие как ванная комната, сауна, кухня. Ленты являются двухсторонними, непроницаемыми, помещены в оболочку из прозрачного пластика.

Сборка и подключение электрической части

При проектировании и сборке учитывайте, что подключение светодиодных плат идет параллельно, длина фрагментов не превышает одной бобины (5 м). Последовательное соединение пятиметровых лед-лент не делают – их подключают к драйверу параллельно. Для мощного блока, имеющего большие габарит, оставьте больше места.

  • Для разрезания LED-ленты на фрагменты используйте острые ножницы или нож с подложкой. Линии разреза ведите по отметкам между модулями, чтобы не повредить токопроводящие дорожки.
  • Зачистите концы провода, краешки дорожек, проводящих ток. Припаяйте провод согласно маркировке на ленте. Температура пайки – 240-250 °C. Для SMD-ленты берите двухжильный медный провод, для RGB-ленты – четырехжильный. Чтобы не повредить основание, не паяйте дольше 10 секунд.
  • Зачистите свободный конец провода, подключите его к клеммам адаптера, ориентируясь по цвету маркировки, затяните крепежные винты.
  • Проверьте работоспособность схемы, включив систему в сеть. Проверьте все ли фрагменты светятся, проконтролируйте нагрев в месте пайки.
  • При установке ленты используйте самоклеящееся основание, закрепите систему.

Направления в применении

Диодные ленты в
качестве подсветки широко применяются в следующих областях:

  1. Как декоративное освещение при оформлении интерьера и экстерьера квартир, домов, деревьев, дворов, скверов.
  2. В качестве дополнительного светильника для улучшения видимости отдельных рабочих областей – кухонного фартука, мойки, обеденной зоны, стола в кабинете, барной стойки.
  3. Основной подсветкой в местах, где трудно или невозможно установить люстру. Например, гардеробное помещение, чулан, кладовая.
  4. Для создания оптических эффектов на границе раздела различных сред – в аквариуме, бассейне.
  5. В автотюнинге для светодиодной подсветки салона, приборной панели.
  6. Для внутреннего и наружного оформления на время проведения какого-либо мероприятия.

Подсветка на основе светодиодных лент может широко использоваться в любых других случаях – главное, соблюсти правила подключения и установки.

Внутренняя подсветка

Освещение натяжного потолка изнутри можно организовать несколькими способами:

  • застелить весь потолок светодиодными лентами, благодаря чему он превратится в огромный светильник;
  • сделать точечную подсветку в стиле «звездное небо», с натяжным потолком черного или темно-синего цвета;
  • создать рисунок из LED-лент.

В каждом из этих вариантов необходимо использовать полупрозрачное покрытие, пропускающее не менее 50% света. Если покрытие менее прозрачное, свет будет недостаточно ярким, а слишком прозрачный потолок будет обнажать сами ленты.

Чтобы подсветка отдала максимум визуального эффекта за свою стоимость, необходимо, чтобы между ней и пленкой было большое расстояние – от 15 сантиметров и более. Если расстояние меньше, придется разместить ленты ближе друг к другу, что повлияет на конечную стоимость, или добавить второй слой потолка, из-за чего придется выбирать более яркие светодиодные ленты. В невысоких помещениях данный тип освещения нецелесообразен из-за невозможности соблюсти нужный баланс.

Варианты конструкций потолка и выбор осветительных материалов

Чтобы натяжной потолок с внутренней подсветкой гармонировал с интерьером помещения, используется несколько видов конструкций:

Короб с нишей для светодиодных элементов формирует двухуровневую поверхность потолка. Каркас короба устанавливается по периметру потолка, для этого используются гипсокартонные плиты. Нижний уровень обычно располагается на расстоянии 15–20 см за натяжным потолком до плиты.

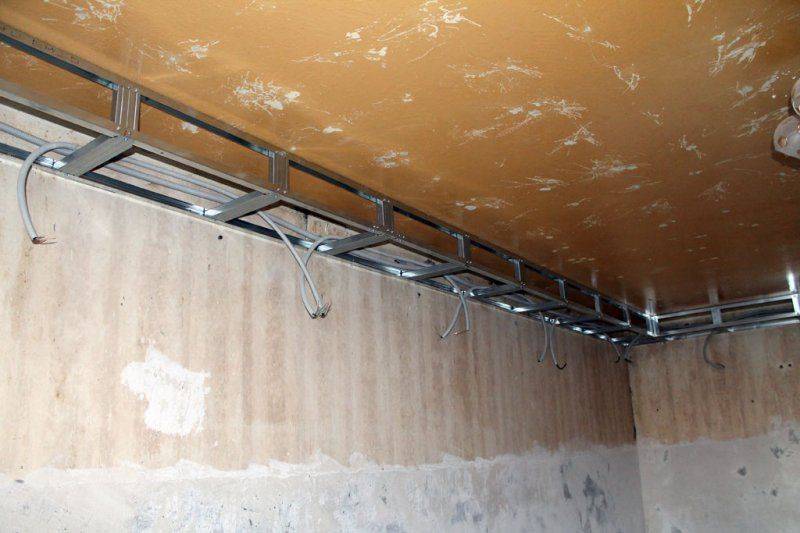

Пример монтажа короба для двухуровневой подвески

Верхний уровень получается ближе к центру, его выдвигают ниже на 8–10 см между потолочным плитами. Багеты для натяжения полотна крепятся на вертикальные грани конструкции, отступая от верха 1/3 расстояния до нижнего уровня, но не менее 11 см. Это необходимо для удобного монтажа электронного оборудования. Подсветка натяжного потолка светодиодной лентой изнутри не рекомендуется в сочетании с зеркальной или глянцевой структурой пленки. В этом случае может просматриваться пространство под нишей с элементами подсветки, эффективнее использовать короб со скрытой нишей.

  • Потолок со скрытой подсветкой предполагает размещение направленных источников света в закрытых участках. Свет проникает на поверхность полотна через отверстия в гипсокартонных плитах. Такой натяжной потолок с диодной подсветкой создает рассеивание, исключает возможность рассмотреть пространство под полотном.
  • В подсветке без использования конструкции короба источники света размещаются между натяжным полотном и базовым потолком. Получается равномерное распределение освещения по всей площади потолка, мягкий приглушенный свет. Светодиодные лампы ставятся по углам помещения, на 5 см ниже крепят багеты для натяжки полотна или пленки.

Пример монтажа подсветки без короба

Самый простой способ подсветки без использования короба – поместить ленту на стене, немного ниже по периметру потолка. Чтобы она не просматривалась под полотном во время подсветки, еще ниже крепится потолочный плинтус. Таким образом, натяжные потолки с подсветкой по всему периметру закрывают источник излучения, излучая рассеянный свет.

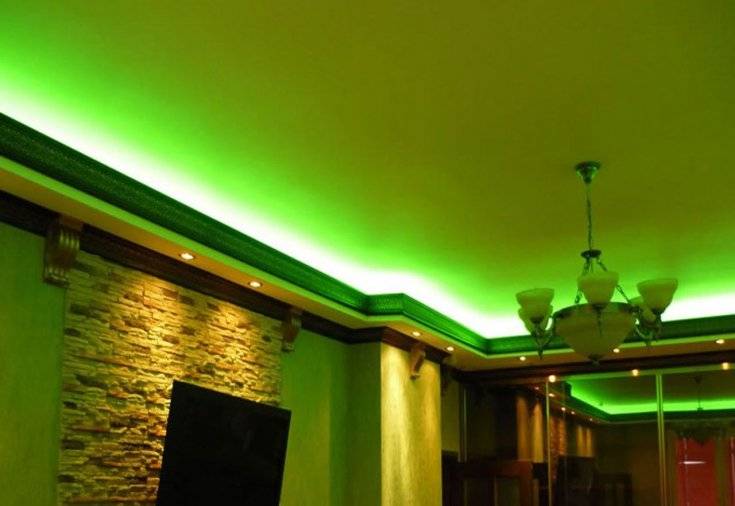

Монтаж ленты под потолочный плинтус

Для этого варианта не стоит применять глянцевую или зеркальную пленку, снизу просматриваются все элементы монтажа, которые расположены за ней. Иногда светодиодная лента или плафоны под потолком используются исключительно для подсветки штор, в этом случае применяют небольшой короб над окном, ниже натягивается потолок.

Необходимо понимать, что светодиодные элементы используются для подсветки, поэтому конструкцию, особенно многоуровневую, планируют с размещением светильников или люстры для полноценного освещения. Люстра устанавливается по центру, плафоны могут быть равномерно распределены по всей поверхности потолка.

Вариантов для размещения подсветки разными способами очень много, все зависит от фантазии заказчика и опыта мастеров. Главное, чтобы вид потолка вписывался в общий интерьер помещения, и это не было опасно с противопожарной точки зрения. Все осветительные приборы в той или иной степени нагреваются, поэтому поверхность натяжного потолка устанавливается на определенном расстоянии от них. Это делается для того, чтобы избежать деформации и возгорания пленки от нагрева.

Что нужно знать при выборе типа подсветки и источников света

Решая, какую светодиодную ленту выбирать, руководствуются такими критериями:

  1. Количеством светодиодов. Независимо от типа источника (лента или дюралайт), плотность лампочек влияет на яркость освещения и энергопотребление.
  2. Мощность источника.
  3. Напряжение. Стандартное значение для натяжного потолка с подсветкой – 12В.
  4. Цвета. Самый популярный вариант – белый, однако могут применяться и разноцветные лампы.

Управление может выполняться с выключателя или пульта. Самые современные модели могут управляться с мобильного телефона. У одноцветных систем регулируется интенсивность, у многоцветных устройств – яркость и оттенки.

Особенности светодиодного освещения

При изготовлении светодиодных лент чаще всего используют светодиоды двух разновидностей:

  • SMD 5050 (5060);
  • SMD 3528 (3028).

Устройства SMD 5050 стоят значительно дороже в сравнении с SMD 3528, однако их высокая стоимость компенсируется большими показателями мощности. Внешне светильники неодинаковы. Их можно устанавливать с разной плотностью. Недостаток мощности можно компенсировать большей частотой расположения ламп, что позволит обеспечить более яркий свет.

К достоинствам светодиодных светильников относится легкость их установки, поскольку работы доступны даже начинающему домашнему мастеру (лампы встроены в ленту еще на фабрике).

Лента стоит недорого, кроме того, в точках продажи представлен широкий ассортимент продукции, вследствие чего легко найти устройства с нужной тональностью освещения

Материал ленты рассчитывается в погонных метрах. Идя в магазин, нужно четко представлять себе потребности. Лучше всего заранее составить схему запланированных работ.

При покупке ленты можно ориентироваться на следующие параметры:

  • отражающая цветовая гамма при включенном свете;
  • возможность выбора цветов;
  • наличие специальных контроллеров, которые дают возможность менять цвета;
  • количество ламп в лентах колеблется от 30 до 250, однако не стоит забывать, что интенсивность света напрямую влияет на потребление электроэнергии.

Светодиодные лампы на потолок устанавливаются в следующие места:

Технология установки

Закрепление плинтуса

Инструкция по установке подсветки начинается с описания технологии монтажа плинтуса.

Крепится он так же, как и любая потолочная галтель, но держаться должен прочнее, потому следует очень строго соблюдать технологию:

Вариант плинтуса для монтажа контурного освещения

  1. Крайне желательно крепить плинтус не на обои, а на бетонное основание или, как минимум на прочный штукатурный слой. Так что перед монтажом определяем уровень, на котором будет располагаться подсветка и аккуратно снимаем обои со стены.
  1. Очищенную полосу, предназначенную для монтажа потолочной галтели, обрабатываем проникающей грунтовкой. Вместо грунта можно использовать клеевой раствор.

Грунтовка основания

  1. На этом же этапе можно установить на стену специальный профиль для светодиодной подсветки. Использование такого профиля как минимум желательно: при работе мощные светодиоды сильно нагреваются, потому наклеивать ленту лучше на алюминиевое основание, а не на обои или полиуретан.

Открытый профиль крепим прямо на стену

  1. Затем выполняем подрезку галтелей. Здесь самое сложное — правильно состыковать внешние и внутренние углы, так что для формирования краев обязательно используем либо стусло, либо картонные шаблоны.

Схема обрезки углов

  1. Сразу после подрезки стыкуем угол на стене без клея, при необходимости корректируя плоскости ножом. Необходимость в дополнительной подрезке возникает довольно часто, поскольку углы в наших квартирах, особенно старой постройки, далеки от идеальных.

Схема установки

  1. Затем наносим клей на основание галтели и прикладываем ее к стене. Плотно прижимаем, следя за тем, чтобы излишки клея не попадали на обои.
  1. Удерживаем плинтус в течение нескольких минут, пока клей не начнет полимеризоваться. После этого продолжаем оклейку, тщательно стыкуя следующие детали.

Клеим плинтус к потолку

После завершения работы выжидаем несколько часов, а затем затираем щели между фрагментами плинтуса герметиком. Укладывать светодиодную ленту лучше на следующий день, когда клей полностью полимеризуется и плинтус будет надежно зафиксирован на основании.

Монтаж светодиодной системы

Теперь нам остается самая кропотливая работа – монтаж системы освещения.

Сборку конструкции из светодиодных лент делаем так:

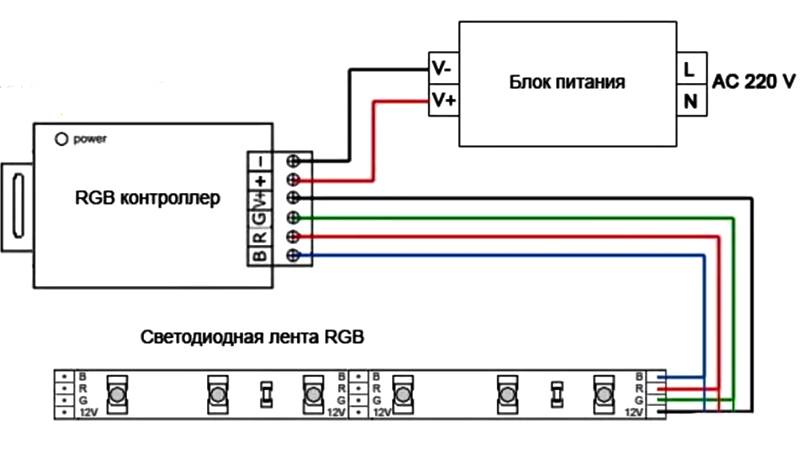

Схема правильного и неправильного подключения

Ленту выбранного типа с помощью ножниц разрезаем на фрагменты длиной не более 5 м

По этим меткам ленту можно резать

  1. Затем на провод (для обычных лент двухжильный, для RGB – четырехжильный) надеваем термоусадочную изоляционную трубку. Концы проводов зачищаем и припаиваем к контактам на краю ленты.

Изделие с припаянными проводами

  1. После припаивания проводов сдвигаем термоусадочную трубку на место контакта и прогреваем ее строительным феном. Благодаря этому изоляция получается максимально надежной.

Изоляция с термоусадочной трубкой

  1. Вместо пайки для подключения можно использовать специальный коннектор: мы просто надеваем его на край ленты, а к другому концу присоединяем провода.

Использование коннектора

  1. Второй конец кабеля присоединяем к блоку питания. При присоединении нужно строго соблюдать полярность. Также желательно либо обжать концы токопроводящих жил с помощью специального инструмента, либо установить на них специальные концевики.

Подключение к блоку питания

  1. После сборки проверяем работоспособность системы, подключая блок питания к сети. Если светодиодная лента работает – можно приступать к ее монтажу.
  2. Ленту фиксируем с помощью самоклеящегося слоя на изнаночной стороне, закрепляя либо на профиле, либо на стене, либо на самой галтели.

Лента в специальном монтажном коробе

  1. Блоки питания, контроллер, диммер и провода либо размещаем за плинтусом, либо укладываем в специальную нишу, закрытую небольшой дверцей. В этом случае очень удобен подвесной потолок из гипсокартона: за ним можно спрятать все эти элементы.

Как видите, все довольно просто: монтаж ленты своими руками не займет много времени, так что уже через несколько часов вы сможете оценить преобразившийся интерьер.

Советы по подбору светодиодной ленты для разных помещений дома или квартиры

Для различных помещений выбираются разные источники света. Можно назвать следующие:

  1. Для коридора часто приобретаются варианты, яркость которых ниже SDM 5050. Это связано с отсутствием необходимости в интенсивном освещении подобного помещения.
  2. Часто светодиодные подсветки монтируются в спальне. В большинстве случаев отдают предпочтение RGB-варианту.
  3. В гостиной подобные потолки встречаются чаще всего. Для монтажа выбираются диодные ленты с различным уровнем яркости. Рекомендуется проводить создание многоуровневого потолка с подсветкой, степень излучения которой может регулироваться.

В интернете встречается большое количество различных фотографий современных интерьеров, которые создаются при применении диодной подсветки.

Заглушки

С каждой из сторон профиля можно установить торцевые заглушки. Они также выполняют роль декоративного элемента, чтобы подсветка имела законченный вид.

В заглушках идут отверстия под вывод проводов. Если вы хотите, чтобы на смонтированной подсветке вообще не было видно проводов, можно профиль подпилить с торца напильником, и скрытно вывести питание с обратной стороны.

Получается, что используя 4 компонента – ленту, профиль, рассеиватель и заглушки можно самостоятельно собрать свой собственный светильник любого размера. Его можно использовать на потолке, подвешивать посреди комнаты на специальных подвесах как заводские модели.

В свободной продаже распространены только прямые профиля. Если вам нужно сделать подсветку полукругом на какую-либо арку или потолок круглой формы, то здесь варианта два:

самостоятельно выгибать под нужный радиус

использовать маломощную светодиодную ленту P=9,6 Вт/м max без профиля

Виды и критерии выбора светодиодных лент

Виды

В зависимости от способов монтажа LED-ленты представлены двумя типами:

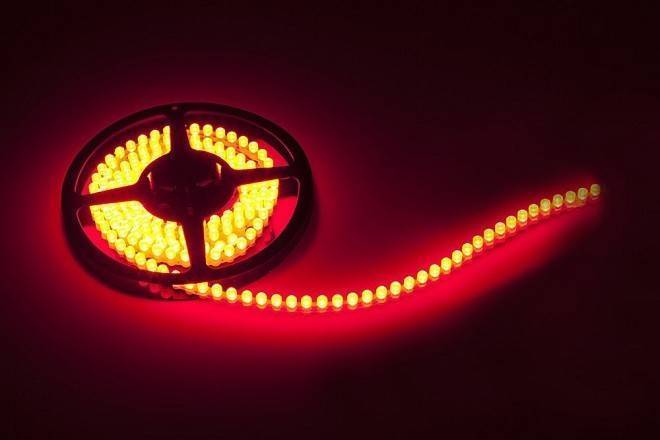

На фото DIP лента

DIP – светодиоды заключены в защитный корпус с двухсторонними выходами;

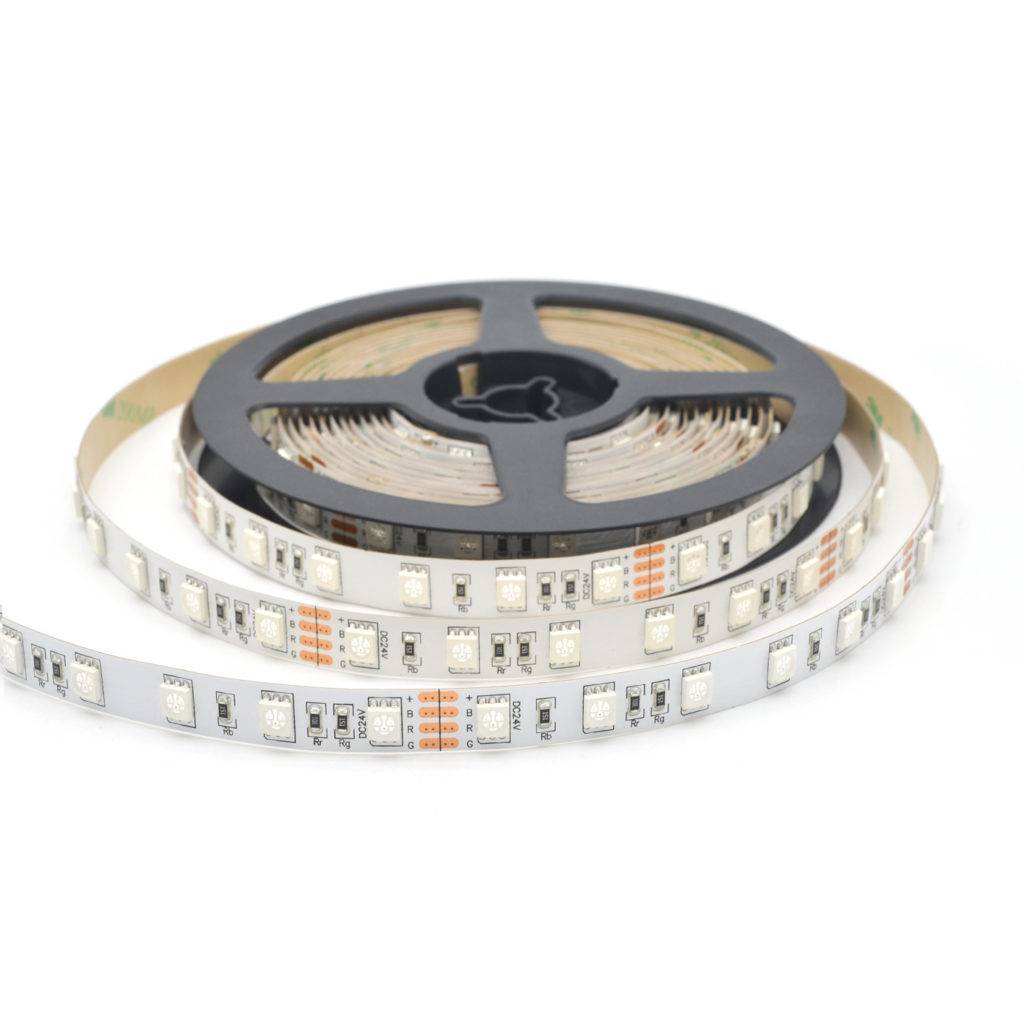

Фото SMD ленты

SMD – поверхностное расположение светодиодов, при котором лампочки припаивают к плате сверху.

После буквенного обозначения SMD следуют четыре цифры, которые показывают размеры припаянных светодиодов. Например, SMD 5050 – это дюралайт со светодиодами 5 мм на 5 мм.

Для изготовления Led лент используют светодиоды двух типов:

  • SMD 3528 (3028);
  • SMD 5050 (5060).

В DIP источниках освещения встроены светодиоды в форме цилиндров. Чтобы обеспечить надежность и герметичность прибора, их заливают силиконовой массой. Размер светодиодов указан в миллиметрах. Например, DIP 5 мм обозначает, что используются светодиоды размерами 5 мм. Такие типы лент выбирают для подсветки рекламных щитов или тюнинга автомобилей.

При выборе светодиодной ленты, ориентируются на количество светодиодов, расположенных на одном погонном метре прибора:

Тип ленты Количество диодов на 1 м погонный (шт) /

Потребляемая мощность (Вт)

SMD 352860 / 4-8120 / 7240 / 16
SMD 505030 / 760 / 14120 / 25

Также при выборе дюралайта, учитывают условия помещения, где прибор будет эксплуатироваться. По степени защиты светодиодная лента бывает с маркировкой:

  • IP 33 – разрешено использовать только в помещениях с нормальным или низким уровнем влажности (офисах, спальнях, гостиных);
  • IP 65 – сфера применения шире. Для дополнительной защиты применяется специальная силиконовая заливка, обеспечивающая непроницаемость со стороны электронных элементов;
  • IP 67 и IP 68 монтируют в помещениях с повышенной влажностью. Герметичный пластиковый корпус защищает светодиоды от попадания влаги.

По цвету LED ленты делятся на:

  • одноцветные, где установлены светодиоды одного типа. Цвет излучения бывает синий, красный, белый, желтый, но один. В продаже встречаются оригинальные ленты с непривычными для таких типов устройств оттенками. Например, розовым или оранжевым. Специальные ультрафиолетовые или инфракрасные ленты выпускаются для медицинских учреждений;
  • разноцветные (RGB), где в одном чипе установлено три кристалла, дающих разное по цветам свечение (например, желтый, красный и зеленый).

Критерии выбора светодиодной ленты на потолок

Главное преимущество светодиодной ленты – простота монтажа. Установить прибор получится самостоятельно, ведь диоды встроены в ленту еще на производстве.

Благодаря многообразию этих источников освещения на рынке получится найти устройство с необходимой тональностью. К другим достоинствам лент относятся:

  1. срок эксплуатации (примерно 8 лет или 50 000 часов беспрерывной работы);
  2. небольшая потребляемая мощность;
  3. безопасность и экологичность;
  4. возможность управления освещением;
  5. компактность.

При покупке во внимание принимают следующие критерии:

  • цвет излучения (монохромные или многоцветные);
  • наличие специального контроллера, позволяющего менять интенсивность и оттенок излучения;
  • количество диодов в устройстве (30, 60, 120, 240 шт.);
  • потребляемая прибором мощность (от 4 до 25 Вт);
  • выбор цветовой температуры. Например, холодная температура (5000 – 6500 к) подойдет для современных кухонь, теплая (2700 – 3200 к) – для спален, гостиных или прихожих;
  • уровень влагозащиты (IP33, 65, 67, 68);
  • производители и качество сборки.

Светодиодные ленты для подсветки потолка

Прежде чем установить светодиодную ленту на потолок следует учитывать то, что в продаже встречаются стандартные и влагозащитные варианты исполнения. Второй вариант подходит для применения в помещениях с повышенной влажностью: баня, бассейн, ванная или сауна. В нормальных помещениях с распространенными условиями эксплуатации применяются стандартные источники света.

Рассматриваемый тип подсветки пользуется большой популярностью. Это связано с нижеприведенными моментами:

  1. Привлекательные.
  2. Недорогие.
  3. Экономичные.
  4. Могут прослужить в течение длительного периода.

В интернете можно встретить большое количество изображений по применению светодиодных подсветок. При правильном сочетании материалов можно добиться привлекательного эффекта. Установка светодиодной ленты на потолок проводится не только для создания привлекательного экстерьера, но и экономии энергии.

Монохромная или универсальная

Светодиодная лента для подсветки потолка может изготавливаться в самом различном виде. По виду излучаемого света выделяют следующие разновидности:

  1. Монохромные излучают свет одного цвета. В зависимости от особенностей изделия создаваемое освещение может излучать белый, синий, зеленый или красный цвета. Производитель указывает то, какой оттенок излучают кристаллы, этот параметр можно определить при изучении маркировки. Для обозначения красного цвета ставится R, синий – B, зеленый – G.
  2. Встречаются и универсальные системы, которые обозначаются RGB. Менять цвет излучаемого света можно при помощи специального контроллера. Количество доступных цветов для выбора зависит от типа устанавливаемого контроллера.

Технические параметры

При рассмотрении того, какую светодиодную ленту выбрать для подсветки потолка, следует уделить внимание техническим параметрам. Для получения изделия могут использоваться кристаллы различных размеров, наиболее популярны 3528 и 5050

Подобная маркировка указывает основные размеры кристаллов. В продаже встречаются и менее популярные варианты исполнения: 2020, 5630, 5730.

Натяжные потолки со светодиодной подсветкой нужно создавать с учетом размеров кристаллов по причине того, что более крупные светят ярче, но и потребляют большее количество энергии. Монохромные источники светят ярче универсальных.

Яркость некоторых вариантов исполнения может быть потеряна за счет использования различных защитных покрытий. При этом все защитные элементы снижают степень излучения, некоторые позволяют получить более мягкий свет за счет его рассеивания.

Цветная подсветка представлена лентой с несколькими десятками кристаллов. При этом они размещаются с фиксированной плотностью, самый меньший показатель – 30 штук на 1 м. Двухрядное исполнение предусматривает расположение более 240 штук на метр. С увеличением количества диодов устройство дает больше света.

Все однорядные варианты исполнения питаются от постоянного напряжения – 12 В. Для питания двухрядной ленты применяется питание 24 В. Питание от сети 220 В может проходить исключительно при применении преобразователя.

Преимущества

Подсветка подвесного потолка часто представлена диодными лентами. Это связано с их преимуществами:

  1. Высокий показатель экономии электричества.
  2. Освещение направленное и равномерное.
  3. Длительность эксплуатации применяемого оборудования составляет 10 лет.
  4. Есть возможность регулировать цвета в широком диапазоне излучения.
  5. Многоцветные излучают яркие цвета на протяжении длительного периода.
  6. Экологическая чистота и безопасность применения. Внутри изделия отсутствует ртуть, внутренние элементы подвержены слабому нагреву.
  7. Есть возможность корректировать длину источника света.
  8. Изделие не оказывает влияние на ТВ-сигнал, не становится причиной возникновения помех.
  9. Высокая степень гибкости позволяет придать изделию практически любую форму.

Подбор ленты по типу диодов

В квартире создать рассматриваемую подсветку можно при применении ленты с различными типами диодов. Наиболее распространены SMD 3028 и SMD 5050. Они фиксируются на специальной основе и имеют различные размеры.

При рассмотрении цвета следует уделить внимание типу применяемых кристаллов. Выделяют 4 основных варианта:

  1. Красный
  2. Желтый.
  3. Синий.
  4. Зеленый.

Белых кристаллов практически не производят. Синий элемент излучает ультрафиолетовый свет. Монтаж ленты в потолок из гипсокартона может проводиться с применением универсального варианта с контроллером.

Коммутация RGB-ленты и её нюансы

RGB – многоцветная светодиодная лента, включает в себя чипы трёх оттенков. Они способны светиться красным, зелёным и синим цветом. Именно эти три цвета, как известно, и являются основой всех семи оттенков радуги.

ФОТО: vid-stroy.ruRGB-ленты позволяют создать особую атмосферу

Попробуем понять, какие нюансы имеет подключение RGB-ленты к контроллеру и сети.

Пошаговая инструкция подключения RGB-ленты

Для удобства читателя, рассмотрим варианты коммутации в табличной форме.

ИллюстрацияОписание действия
Первая схема – самое простое подключение, где лишь одна RGB-лента длиной не более пяти метров. Как можно увидеть, здесь (в отличие от монохромной) уже 4 контакта – командный (плюсовой) и 3 идущих на различные цвета светодиодов
Собранная схема будет выглядеть так. Чётко видны контакты, к которым производится подключение
Как видно из маркировки, контроллер способен выдерживать до 144 Вт нагрузки. А значит, можно подключить дополнительные ленты, скоммутировав их параллельно
И всё же, во избежание излишней нагрузки, при монтаже дополнительных полос лучше использовать специальные устройства, называемые усилителями
Вот пример схемы, с включённым в неё усилителем. По сути, здесь нет особых сложностей, и собрать её сможет даже школьник
Дополнительное облегчение работы контроллера обеспечит дублирование усилителей на каждую из светодиодных лент. Главное здесь – не переусердствовать. Не стоит забывать про блок питания и его выходную мощность
Если же блок питания слабоват, его также можно продублировать, обойдясь при этом одним контроллером. Это позволит подключить большее количество светодиодных лент, которые будут управляться с одного пульта ДУ

Подробнее мастер-класс по подключению RGB-ленты можно посмотреть в этом видео.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
