Каркас из профильной трубы для теплицы из поликарбоната своими руками: пошаговая инструкция, чертежи и нюансы

Как согнуть профильные трубы для теплицы

Существует народная технология, как самому согнуть профильную трубу и не деформировать ее. Потребуется радиусный шаблон, следует изготовить заранее.

Способ первый – в любое время года

Речной песок просеивается, промывается, просушивается. Разводится огонь, кладется металлический лист – импровизированный противень, тонким слоем насыпается песок и прокаливается, до тех пор, пока с поверхности не будет испарений.

Профтруба нарезается в размер теплицы, один конец забивается деревянным чопиком, насыпается внутрь песчаник, трамбуется постукиваниями, когда полость наполнена до края, второй конец так же плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.

Способ второй – зимний

Технология в точности повторяет первый метод, но вместо песка профтруба для теплицы заливается водой, оставляется на морозе до образования льда. После чего гнется по лекалу.

Способ третий – просто, но потребуется оборудование

Профтруба на 2/3 разрезается болгаркой, надрезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между пропилами. Далее профиль гнется по заданному радиусу и все швы герметично заделываются сваркой.

Посмотрите полезную идею, как загнуть профильную трубу для теплицы, на видео подробно рассказано, как сделать самостоятельно трубогиб и изготовить дугу нужного размера.

Фундамент

Чтобы рассчитать стоимость и количество материалов, стоит заранее определиться с конструкцией. Вне зависимости от того, каким будет парник – стационарным (на фундаменте) или разборным, в первую очередь нужно выбрать участок. Лучше, если это будет место с подветренной стороны, подальше от дома, забора, высоких деревьев, чтобы обеспечить растениям хорошее равномерное освещение. После участок нужно подготовить и разметить.

В качестве основания для теплицы обычно используют бруски, деревянные короба. Для тяжелых конструкций нужен ленточный или столбчатый фундамент. В любом случае, перед тем как выбирать фундамент, стоит учитывать материал каркаса и укрывного материала.

К примеру, для алюминиевых конструкций с полиэтиленовой пленкой строить серьезное основание не имеет смысла. А вот если каркас из профильной трубы (деревянные рамы), а в качестве укрывного материала используется поликарбонат или стекло, то фундамент нужен. Кстати, столбчатый обойдется недорого, но полноценно защитить от холода, например, во время заморозков, не сможет.

Если под основание парника используется деревянный брус, то древесину предварительно обрабатывают антисептиком для защиты от гниения и насекомых. В случае, когда каркас устанавливается на металлические швеллера, то их стоит заранее покрасить краской по металлу, чтобы замедлить процесс коррозии.

При возведении теплицы (для ленточного фундамента) в среднем достаточно глубины 40 см, при этом высота цоколя должна быть не меньше 20 см. Ширина траншеи – от 30 см.

Также при составлении проекта нужно учесть объем раствора (для ленточного фундамента) или количество пеноблока (кирпича) для столбчатого. Плюс включить крепежные элементы для сборки каркаса, фиксации к основанию (уголки, скобы, анкера).

Также читайте: Как сделать детский домик на даче своими руками

Для теплиц из легких материалов фундамент не нужен. Расчет профилей под основание производят с запасом (по 80 см с двух сторон). Именно эти профиля будут вбиваться в грунт – одновременно послужат каркасом и обеспечат устойчивость. И еще такое заглубление исключит повреждение парника в ветреную погоду.

Чем точнее будет проект и расчеты, тем проще будет покупать необходимые материалы. Плюс будет возможность сэкономить (достаточно сравнить цены нескольких поставщиков или строительных магазинов).

Парник из профильной трубы

Своими руками сделать небольшой парник не так уж и сложно. Требуются небольшие знания слесарного дела и умение работать со сваркой.

Есть несколько основных моментов, которые нужно учесть при возведении парниковой конструкции из профильной трубы.

Выбираем укрывной материал

ВНИМАНИЕ! Именно от правильно подобранного укрывного материала зависит качество полученного урожая: ошибка при выборе грозит гибелью посадки еще на этапе рассады.
укрывных материалов

  1. Стекло – пользуется высокой популярностью благодаря высоким защитным свойствам. Застекленный парник защитит посадку от заморозков, пропуская солнечный свет и сохраняя тепло. Минусы материала: высокая стоимость, сложность монтажа и малая прочность.
  2. Полиэтилен – доступный материал, ныне используемый редко из-за невысокой прочности и порчи под прямыми солнечными лучами.
  3. Нетканый материал – хорошо пропускает свет и воду, обеспечивая посадкам защиту от негативных погодных факторов. Минусы: недолговечность. Например, спанбонд или лутарсил в качестве укрытия парника прослужат не более 5 лет. Прочность их также не слишком высокая, укрытие может порваться во время сильного ветра или под весом слоя снега.
  4. Поликарбонат – твердый полимер, характеризующийся высокой прочностью при малом весе. Обеспечивает теплице ряд теплоизоляционных характеристик за счет хорошего рассеивания солнечных лучей. Работать с поликарбонатом легко, поэтому его часто используют при создании парников своими руками.

Как сделать каркас прочным?

Если изначально используемая для создания каркаса профильная труба не была защищена от агрессивного воздействия внешней среды, придется позаботиться о ней на этапе строительства.

Достаточно приобрести в специализированных магазинах одно из средств, обеспечивающих каркасу защиту перед процессами коррозии. Последние нередко приводят к порче всей конструкции.

Подготовка чертежей

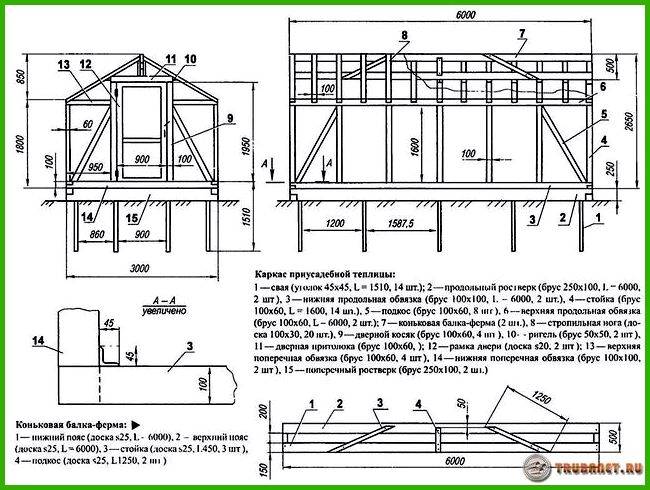

На данном рисунке представлены чертежи парника из профильной трубы с возможными размерами.

Прежде чем приступить к строительству парника, необходимо сделать чертеж, определиться с типом конструкции, провести замеры, на основании которых и будет создаваться проект.

ВНИМАНИЕ! Нет нужды в самостоятельном создании чертежей. Готовый проект можно найти на одном из многочисленных строительных интернет-порталов или в специализированной литературе.

Инструкция по строительству парника из профильной трубы

Под парник из профильной трубы можно уложить легкий фундамент, который защитит от поступления холодного воздуха извне, или капитальный (заливается бетоном). Во втором случае предварительно делаются закладные с целью крепления в дальнейшем металлических стоек.

Профильная труба нарезается отрезками размерностью, соответствующей конструкции. Для арочного парника понадобятся дуги. Если же речь идет о профильных трубах, согнуть их в дугу можно с помощью бетонного кольца.

Как можно согнуть трубу в дугу с помощью самодельного трубогиба вы можете посмотреть на данном видео:

ВНИМАНИЕ! Конструкцию можно усилить, приварив поперечную планку из профиля в верхней части дуги.

Из профиля нарезается нужное количество вертикальных стоек длиной в 65 сантиметров. На них будут фиксироваться дуги.

ВАЖНО! Если хотите установить разборной парник, то в месте соединения дуг и стоек используйте болты. В противном случае выбрать нужно сварку.. После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам.

Коробки соединяются в единое целое с каркасом с помощью сварочного аппарата или болтов и гаек в случае если вы собираетесь разбирать свой парник на зиму.

Посмотреть другие парники которые Вы также сможете собрать или сделать своими руками можно здесь: Из пластиковых бутылок, Из ПВХ, Из дуг, Из поликарбоната, Из оконных рам, Для рассады, Для огурцов, Под пленку, На дачу, Для перца , Зимний парник, Прекрасная дача, Урожай удачный, Подснежник, Улитка, Даяс

ВНИМАНИЕ! После завершения сварочных работ швы обработать грунтовкой, можно значительно повысить надежность соединения.

Как видите, имея элементарные навыки работы со сварочным аппаратом и болгаркой, можно соорудить парник или теплицу из профильной трубы своими руками. Времени и сил это потребует немало, но все компенсируют хорошие урожаи, выращенные в комфортных тепличных условиях.

Начальный этап создания парника из профильных труб – чертеж и подбор материала

Определиться с точным количеством необходимых материалов можно максимально точно, если предварительно прикинуть в чертежах размеры парника из профильной трубы, а также учесть сами параметры выпускаемых изделий.

Проект теплицы из профильной трубы может предусматривать несколько разновидностей конфигураций:

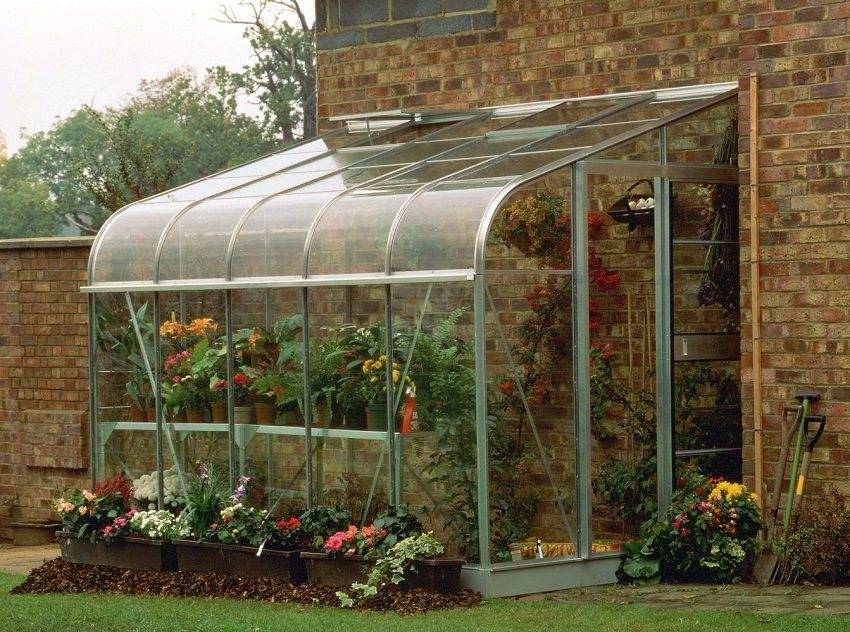

  • пристроенная к главному дому теплица, кровля которой имеет ассиметричную овальную или односкатную форму;
  • отдельное строение с крышей двускатной формы;
  • парник с арочной конфигурацией.

При расчете количества закупаемых труб стоит принять во внимание мерную длину трубопрокатов, доступных в продаже – она составляет 6,05 метров.

Учитывая данную величину, можно изготовить чертежи теплиц из профильной трубы с размерами 3, 4, 6 или 12 метров в длину, а также 2, 3, 4 или 6 метров в ширину. Оптимальными габаритами теплицы, в которой размещены две параллельные грядки, будут значения в пределах 3×3-6 метров, а если грядок три, то – 4-6×3-12 метров. Однако чаще всего чертеж парника из профильной трубы составляется из расчета размеров 3×6 метров – это наиболее удобное соотношение.

А вот что касается высоты строения, то тут необходимо учитывать индивидуальные параметры хозяина. Как правило, потолок должен быть расположен выше роста человека на 30-40 см. То есть, высота парника может колебаться в пределах 1,9-2,5 метров.

Еще одним немаловажным фактором расчета высоты теплицы является отделочный материал для обшивки. В случае с обычной пленкой, это не имеет принципиального значения, а вот если вы приобретаете поликарбонат, то лучше, если его размеров хватит для покрытия высоты без обрезки или надставок.

Стандартная длина листа сотового поликарбоната составляет 6 м, а если использовать формулу длины окружности (L=π×D), можно высчитать, хватит ли его для обшивки арочной теплицы.

Итак, для примера, возьмем планируемую высоту постройки в 2 метра и подставим в формулу:

L=3,14×4=12,56 метров.

Тогда половина длины составит 12,56/2=6,28 метров – этого не хватит, чтобы полностью покрыть поверхность теплицы, а потребуется дополнительный отрезок в 28 см. Следовательно, лучше в чертеже арочной теплицы из профильной трубы предусмотреть высоту парника в пределах 1,9 метров.

Плюсы и минусы теплицы из профильной трубы

Отличительно чертой профильной стальной трубы является квадратное, прямоугольное или овальное сечение. За счет такой формы повышается прочность на изгиб. Для теплиц больше подходят квадратные и прямоугольные профили. Согнуть их в арки сложно без специального станка, но каркас получается прочный. За счет ребер жесткости уменьшена толщина металлических стенок. Это еще один плюс материала. Прочность конструкции из профильных элементов остается неизменной, а общая масса уменьшается. Под металлический каркас не потребуется создавать усиленный фундамент.

Если происходит сварка теплицы из профильной трубы своими руками, конструкция получается намного дешевле от заводского аналога. Эстетическая часть не страдает. Каракас выходит аккуратный. За счет прямоугольного сечения улучшается стыковка элементов. Плоские стенки профиля плотно прилегают друг к другу, что упрощает процесс сварки или болтового соединения.

Совет! Профильная стальная труба позволяет создавать разборные каркасы теплиц, где отдельные элементы соединены болтами. При необходимости такую конструкцию легко разобрать, перенести на другое место.

Профиль производится в обычном исполнении и с антикоррозийным оцинкованным покрытием. Второй вариант лучше всего подходит для теплиц. В сыром микроклимате защитный слой предотвратит развитие ржавчины. Такой каркас не нужно красить. Обработать придется только места стыков. От сварки оцинкованный слой сгорает, и эти участки надо закрашивать. Реже встречается профиль из нержавейки. Для теплицы это идеальный материал, только дорогой.

Весомым недостатком считается изготовление дуг для теплиц из профильной трубы, если выбран для строительства арочный вариант конструкции. Потребуется искать цех, где есть трубогиб или попытаться обойтись своими силами, прибегая к народным методам. Малый вес профильного каркаса является положительной и одновременно отрицательной чертой. Если теплица габаритная, она обладает большой парусностью. Чтобы ее не опрокинуло ветром, надо обустроить надежный фундамент и закрепить к нему каркас.

Использование профильной трубы для строительства

Профильная труба – это труба, которая имеет квадратное или прямоугольное сечение. Производители предлагают холоднокатаные и горячекатаные трубы, цельные и со сварным швом. К профилю для изготовления каркаса теплицы не предъявляют повышенных требований, поэтому можно приобретать те трубы, которые дешевле.

Поскольку теплица не предполагает больших механических нагрузок, а проект должен разумно сочетать качественные характеристики и стоимость всего проекта, то для каркаса следует выбирать небольшой профиль.

Для сооружения каркаса теплицы оптимальным будет профиль со сторонами сечения 2*2 см и 2*4 см. Прямоугольные трубы используют на несущих конструкциях, квадратные – для строительства поперечных перемычек и косых упоров (если проектом они предусмотрены).

Производители предлагают трубы стандартной длины в 3, 6 и 12 м погонных. При составлении проекта следует учитывать данное обстоятельство и рассчитывать использовать профиль без обрезков.

Поскольку главной угрозой металлу, который не защищен от разрушающего действия атмосферной влаги, является ржавчина, то для строительства теплицы идеальным выбором будет профильная труба с антикоррозийной оцинковкой или специальным напылением. Здесь дополнительная защита потребуется только на местах стыков.

Подготовка к возведению теплицы

Изготовление теплицы своими руками требует подготовки плана конструкции и закупки определенных материалов.

Выбор типа конструкции

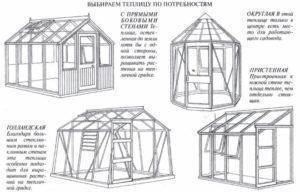

Виды теплиц

Прежде чем приступать к строительству, нужно определить оптимальный тип конструкции теплицы и материал каркаса. Выбрать тип конструкции можно из множества готовых вариантов, либо разработать собственный проект. В любом случае он должен соответствовать потребностям владельцев приусадебного участка.

На садовом участке чаще всего устанавливают теплицу небольшого размера, изготавливая ее в виде домика или купола. Существуют пристенные варианты, когда парник пристраивают к стене жилого дома. Теплица получается теплее, однако ее сложнее обустроить. Поэтому наибольшей популярностью пользуются отдельностоящие конструкции, которые можно расположить в любом месте участка.

https://youtube.com/watch?v=V_XtnOJWrTw

Правила выбора материала для каркаса

Определившись с типом конструкции, следует приступить к выбору материала для каркаса.

Оцинкованная сталь. Этот материал обладает высокой прочностью и не подвержен воздействию коррозии. Оцинкованная сталь проста в монтаже и имеет невысокий вес, что избавляет от необходимости изготовления тяжелого фундамента. Однако оцинкованный профиль не выдерживает высоких нагрузок, поэтому зимой способен прогибаться под большим количеством снега.

Трубы из полипропилена. Каркас из полипропиленовых труб является наиболее бюджетным вариантом создания теплицы из поликарбонатных листов. Полипропилен – прочный материал, способный служить годами. Материал не поддается воздействию коррозии. Однако конструкция теплицы получится очень легкой. Чтобы ее не сдуло ветром, конструкцию придется надежно закрепить на земле.

Деревянный каркас для теплицы

Деревянные бруски. Дерево – доступный материал, позволяющий самостоятельно построить каркас для будущего парника. Его недостатком является высокое влагопоглощение и подверженность гниению. Поэтому для строительства каркаса придется приобрести качественную древесину и подвергнуть ее тщательной обработке антисептиками и мастикой.

Алюминиевый профиль. Алюминий очень легкий и простой в применении материал. Однако по сравнению с аналогами, он дорогой. К тому же для каркаса требуется толстый алюминиевый профиль. Конечная стоимость теплицы из листов поликарбоната значительно возрастет. Правда, прослужит такой парник очень долго.

Профильная труба. Этот материал, без сомнения, является лучшим. Но трубы придется соединять посредством сварки. Чтобы избежать образования ржавчины, трубы предварительно обрабатывают антикоррозийным составом.

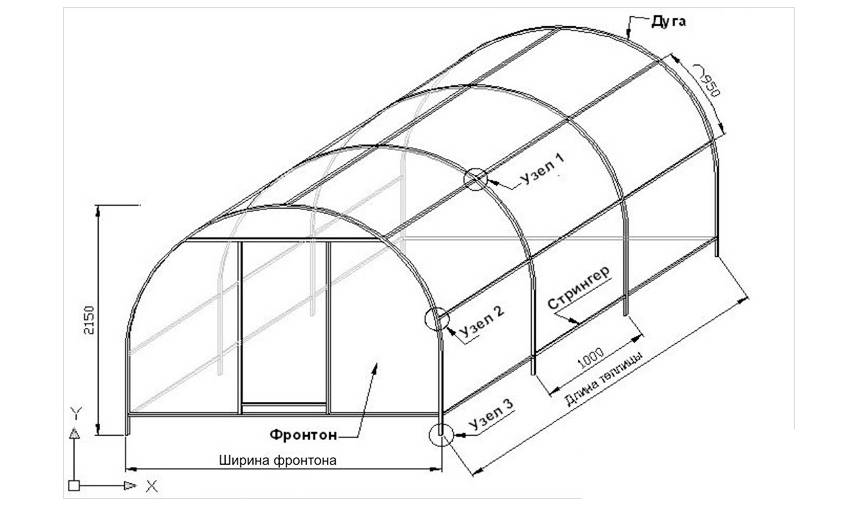

Правила составления чертежа

Сделать теплицу из поликарбонатных листов несложно, если предварительно составить чертеж с определением месторасположения парника и его размеров. А для начала необходимо определиться с размером изделия, который зависит от площади участка, а также от объема выращиваемых садовых культур.

При составлении чертежа необходимо придерживаться следующих правил:

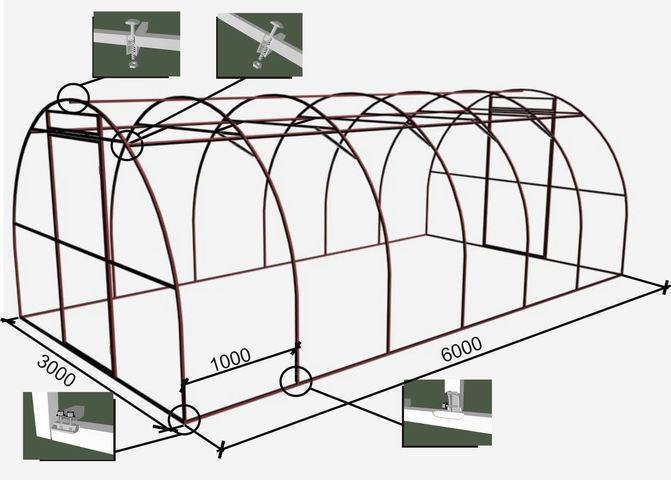

Чертеж теплицы из поликарбоната

  • прямоугольный парник располагают таким образом, чтобы одна из его длинных сторон была обращена на юг;
  • вход в парник рекомендуется делать ближе к южной стороне;
  • оптимальное расстояние между стойками парника составляет 70 см;
  • внутри теплицы через каждые 2,5 метра устанавливаются дополнительные опоры под конек;
  • скат крыши при создании теплицы шатрового типа должен составлять 30°, что позволит беспрепятственно стекать конденсату.

Оптимальной для небольшого садового участка станет теплица с периметром 4х2 м. Высота самой высокой точки крыши должна составлять 2,2 м. На чертеже отражаются все размеры парника, а также зоны для посадки, форточки, двери и другие важные элементы.

Преимущества и недостатки теплицы из профиля

Почему стоит построить теплицу из профиля самостоятельно? Чем такая конструкция будет лучше парника из дерева или покупной постройки, которую нужно лишь привезти и собрать на месте? Прежде чем приступать к делу, следует понять, в чем преимущества теплицы из профиля, построенной собственноручно.

  1. Свобода выбора – вы сами можете решать, каких размеров и какой формы будет ваша будущая теплица. Вашу фантазию могут ограничить лишь требования к прочности каркаса и бюджет, выделенный на обустройство теплицы.
  2. Экономия – металлический профиль дешевый, обшивка из поликарбоната или пленки также не является дорогой. Кроме того, к стоимости постройки не прибавляется наценка от производителя теплицы, которая может быть существенной. В итоге равноценная по площади и качеству постройка может обойтись вам на 30-50% дешевле, чем покупная.

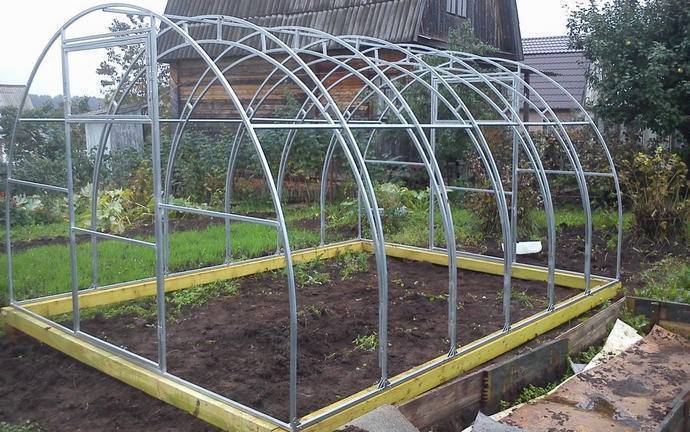

Каркас теплицы из профильной трубы

Долговечность – оцинкованные металлические профили не требуют дополнительной защиты от коррозии. Им не страшны сырость, влага и воздух, они не ржавеют. При правильной постройке и уходе за теплицей, конструкция прослужит вам очень долго.

Мобильность – каркас из оцинкованного металлического профиля и обшивка из пленки или поликарбоната обладают чрезвычайно малой массой. Перенести такую теплицу на новое место можно, даже не разбирая постройку. Если же это необходимо, то демонтаж и обратный монтаж не займут у вас много времени.

Профиль оцинкованный

Простота постройки – для самостоятельной постройки теплицы из металлического профиля не нужно обладать какими-то особыми знаниями и умениями, нужны лишь базовые навыки работы с набором инструментов, которые можно найти в любом доме. А у тех, кто до этого занимался ремонтом и установкой гипсокартонных потолков, дело пойдет еще проще и быстрее.

Цены на оцинкованный профиль

оцинкованный профиль

Помимо преимуществ, перед началом строительных работ следует ознакомиться и с недостатками теплицы из металлического профиля. По сути, он один, но довольно значительный – зимой, под воздействием больших масс снега, каркас и крепления могут не выдержать и теплица сложится. Есть два способа решить эту проблему.

Недостаточное усиление каркаса и нерегулярная очистка крыши теплицы от снега могут привести к такому печальному результату

Первый – усилить каркас теплицы. Для этого уменьшается расстояние между арками (или фермами, в зависимости от конструкции), вводятся дополнительные укосины и стойки-колонны, поддерживающие крышу теплицы. Придется потратить больше материалов, но эти затраты окупятся со временем.

Введение дополнительных укосин и стоек в конструкцию каркаса Уменьшение интервала между стойками и стропилами также повышает надежность теплицы

Второй способ решения проблемы со снеговой нагрузкой – обустройство съемной крыши. Это годится для тех теплиц, которые эксплуатируются только в дачный сезон. По его окончании в теплице снимается крыша на зиму. В результате каркасу ничего не угрожает, а весной нужно лишь убрать остатки снега и смонтировать все обратно.

Пример конструкции со сдвигаемой крышей

Выбираем поликарбонат для теплицы

Поликарбонат – современный строительный материал с высокими прочностными характеристиками и весьма привлекательными декоративными свойствами. Богатство цветовых решений и самые разнообразные размеры позволяют использовать его в строительстве, воплощая любой замысел.

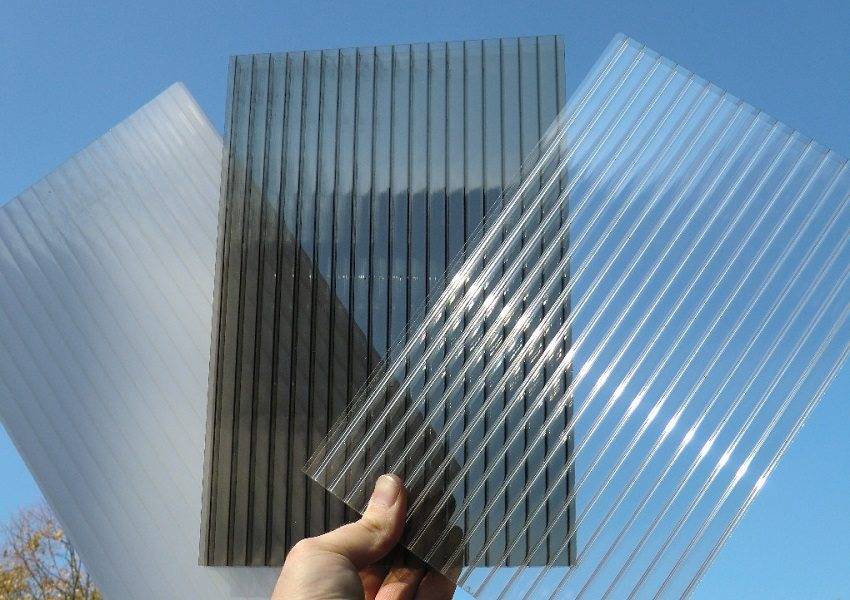

Прозрачный сотовый поликарбонат — подходящий материал для обустройства теплицы

По своей структуре листы поликарбоната делятся на сплошные или сотовые. Листы какого поликарбоната лучше для теплицы? Отзывы свидетельствуют о том, что именно сотовый поликарбонат популярен для возведения тепличных конструкций. И это вполне обоснованно, учитывая ряд основных преимуществ:

  • высокая прочность — многослойные листы, соединенные между собой ребрами жесткости под различным углом, представляют структуру в виде сот, наполненных воздухом;
  • устойчивость, ударопрочность, долговечность, способность выдерживать сильные порывы ветра и тяжесть снежного покрова;
  • благодаря легкости и пластичности сооружению из поликарбоната можно придать любую форму без ухудшения свойств материала;

Конструкции теплиц из поликарбоната могут иметь любую форму

  • устойчивость к большим температурным перепадам — выдерживает от -35 до +60?С;
  • высокая световая пропускная способность (92%), рассеивание солнечного света с защитой от УФ-излучения позволяет использовать этот материал для теплиц;
  • многослойность дает отличный теплоизоляционный эффект;
  • легкий вес (в 15 раз легче стекла), простота в монтаже и обработке (резке, сверлении);
  • имеет пылеотталкивающее свойство, прост в уходе;
  • не горюч — при прямом контакте с огнем может плавиться, не выделяя вредных веществ;
  • цена за лист поликарбоната для теплицы не превышает стоимость аналогичного по размеру стекла.

Теплица из поликарбоната позволит растить урожай независимо от погодных условий

Чтобы готовая теплица из листов поликарбоната служила как можно дольше, необходимо выполнять несложные процедуры по уходу за ней: не следует применять для очистки листов абразивные, содержащие хлор и щелочь моющие средства.

В зимний период рекомендуется очищать поверхность поликарбоната от корки льда, чтобы не допустить деформации листов.

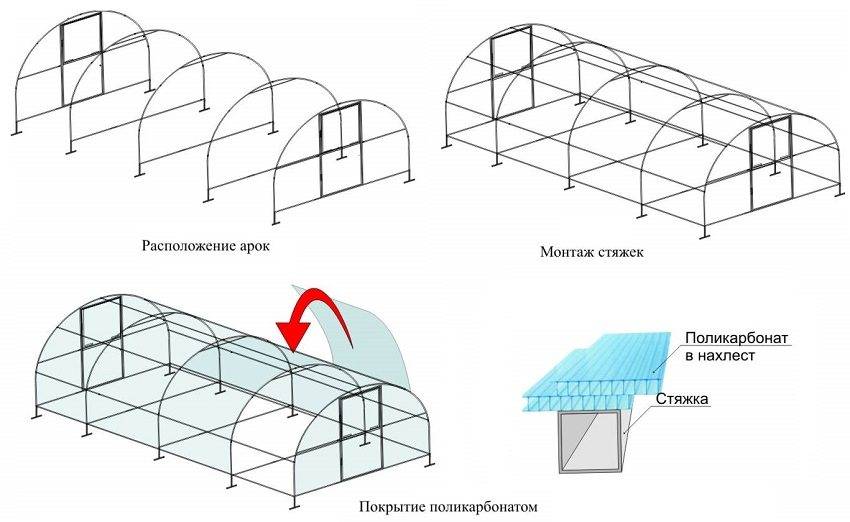

Этапы монтажа теплицы арочной конструкции

Выбор формы конструкции

Перед началом создания проекта следует определиться с внешним видом теплицы.

Существует немало различных форм, но чаще выбирают следующие варианты:

  1. Теплицы с двускатной крышей позволяют использовать всю площадь. За счёт изменения угла наклона кровли легко решается вопрос уборки снега. Однако из-за сложности конструкции увеличивается расход материалов.
  2. Арочная теплица — самый популярный вариант. Не боится сильного ветра, легко и быстро собирается. Но нужно регулярно счищать с неё снег, а для сгибания профильных труб потребуется специальный инструмент.
  3. А-образные конструкции похожи на снятую двускатную крышу. Собирается на раз — два, а о проблемах со снегом можно забыть. Но в такой теплице неудобно работать, да и часть земли у стенок использовать не получится.
  4. У односкатных теплиц крыша сделана с наклоном в одну сторону. Обычно пристраиваются к дому и используются для выращивания рассады. Достоинства и недостатки те же что и у двускатного варианта.

Помимо перечисленных форм любители экзотики строят шатровые, купольные и прочие диковинки. Скорость созревания урожая и его качество в этих хоромах не увеличиваются, а сложность монтажа и расходы на материалы возрастают.
