Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки

Принцип работы теплового насоса

Принцип действия тепловых насосов основан на способности вещества (хладагента) поглощать или отдавать тепло при изменении агрегатного состояния. По своей сути такие насосы мало чем отличаются от холодильных установок. (Это странное, на первый взгляд, утверждение нисколько вас не удивит, если вы хоть раз дотрагивались до горячей задней стенки обычного бытового холодильника.)

Схематично тепловой насос может быть представлен в виде системы, состоящей из трех контуров. В первом находится теплоноситель, переносящий энергию от источника низкопотенциального тепла. Во втором контуре циркулирует хладагент (фреон), который периодически то испаряется, отбирая тепло у первого контура, то вновь конденсируется, отдавая его третьему контуру. И, наконец, по третьему контуру «бегает» теплоприемник, в нашем случае – вода, переносящая тепло по системе отопления.

Рабочий цикл теплонасоса в общих словах может быть описан следующим образом. Жидкий хладагент поступает в испаритель, где переходит в газообразное состояние. Необходимая для протекания этого процесса энергия отбирается у теплоносителя, циркулирующего в первом контуре. Далее подогретый на несколько градусов газообразный хладагент всасывается в компрессор, главное назначение которого – сжатие газа (на совершение этой работы, разумеется, расходуется электроэнергия).

Давление газа возрастает в несколько раз, при этом он существенно разогревается: если на входе в компрессор температура хладагента составляет 6-10°C, то на выходе уже около 60°C. На следующей стадии разогретый газ направляется в конденсатор, где отдает полученное тепло системе отопления, сам же при этом конденсируется, т.е. переходит в жидкое состояние. Затем избыточное давление сбрасывается с помощью дроссельного клапана, и цикл начинается заново.

Как видите, устройство теплового насоса не отличается принципиально от устройства холодильной машины. Просто основным назначением холодильных установок является генерирование холода, поэтому там отбор теплоты производится испарителем, а конденсатор лишь сбрасывает эту теплоту в окружающее пространство. В тепловом же насосе картина обратная: конденсатор представляет собой теплообменный аппарат, отдающий теплоту потребителю, а испаритель – это теплообменник, утилизирующий низкопотенциальную теплоту вторичных энергоресурсов.

Другими словами тепловой насос – это «холодильник наоборот». При этом «наоборот» не только устройство, но и результат. Если в случае холодильника тепло, отнимаемое у хранящихся внутри продуктов, выбрасывается впустую, то энергия, вырабатываемая тепловым насосом, приносит реальную пользу – тратится на целенаправленный обогрев дома.

Советы и рекомендации

Тепловой насос – оборудование технически сложное и достаточно дорогое, поэтому подходить к его выбору следует с большой ответственностью. Чтобы не быть голословными, приведем несколько вполне конкретным рекомендаций.

1. Никогда не приступайте к выбору теплового насоса без предварительного проведения расчетов и создания проекта. Отсутствие проекта может стать причиной фатальных ошибок, исправить которые можно будет лишь с помощью огромных дополнительных финансовых вложений.

2. Доверить проектирование, монтаж и сервисное обслуживание теплового насоса и системы отопления следует только профессионалам. Как убедиться в том, что в данной компании работают профессионалы? В первую очередь, по наличию всей необходимой документации, портфолио реализованных объектов, сертификатов от поставщиков оборудования. Очень желательно, чтобы весь комплекс необходимых услуг предоставляла одна компания, которая в данном случае будет нести полную ответственность за реализацию проекта.

3. Советуем вам отдать предпочтение тепловому насосу европейского производства. Пусть вас не смущает тот факт, что он дороже китайского или российского оборудования. При включении в смету стоимости работ по монтажу, запуску и отладке всей системы отопления разница в цене насосов будет практически незаметна. Но зато, имея в своем распоряжении «европейца», вы будете уверены в его надежности, поскольку высокая цена насоса – это лишь результат использования при его создании современных технологий и высококачественных материалов.

Тепловые насосы типа «грунт – вода», «грунт – воздух»

На глубине ниже 10 м температура грунта практически постоянна в течение всего года. Насосы типа «грунт – вода» используют тепловую энергию земли и передают ее для обогрева дома через систему водяного отопления. В тепловых насосах, работающих по принципу «грунт – воздух», тепловая энергия также отбирается у грунта и через компрессор напрямую передается воздуху, который используется для отопления зданий.

Механизм теплообмена следующий:

  • Энергия, отобранная от земли, аккумулируется носителем, в качестве которого чаще всего используется незамерзающая жидкость — антифриз («рассол»).
  • Опускаясь вниз по теплообменнику, «рассол» отбирает у грунта тепло (примерно 3 — 4 °С) и передает его фреону, циркулирующему во внутреннем контуре теплового насоса.
  • Фреон, проходя через каналы испарителя, закипает и испаряется.
  • Образовавшийся при этом пар поступает в компрессор, сжимается там (при этом температура его повышается), после чего горячий и сжатый пар направляется в теплообменник конденсатора, где охлаждается, передавая тепло воде.
  • Вода используется в системе отопления и горячего водоснабжения, а жидкий фреон стекает на дно конденсатора, откуда, за счет перепада давлений, через дроссель возвращается в испаритель.
  • Данный порядок цикличен — повторяется снова и снова.

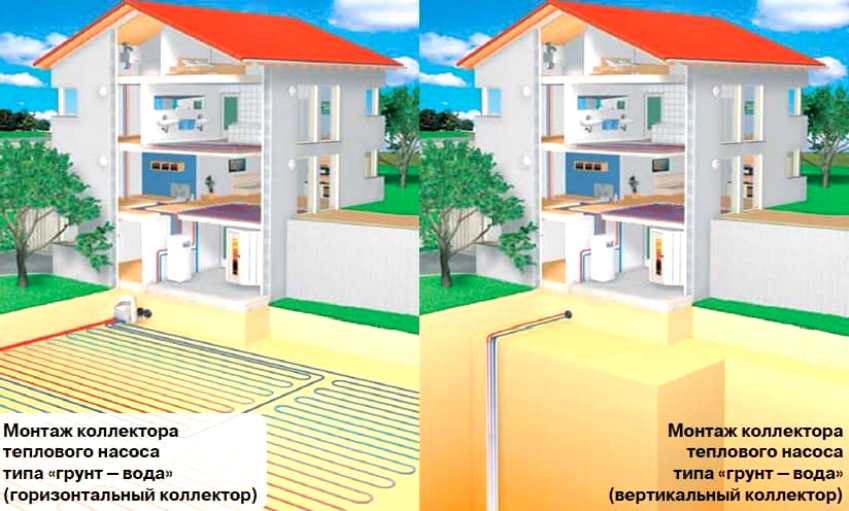

Теплообменник в тепловых насосах типа «грунт – вода» бывает двух видов:

  1. Горизонтальный коллектор.
  2. Вертикальный коллектор.

Горизонтальный коллектор

При данной реализации отбирается тепло, накопленное в верхних слоях почвы в результате солнечного излучения, и коллектор представляет собой несколько контуров пластиковых труб, уложенных под слоем грунта.

Для отопления дома площадью 70 — 100 м² достаточно уложить приблизительно 200 — 320 м трубопровода несколькими петлями-контурами. Для этого нужен участок площадью примерно 150 — 200 м², то есть в 1,5 — 2 раза больше, чем отапливаемая площадь дома. Дальнейшее использование такого участка над коллектором возможно только в качестве лужайки или цветника.

Главное преимущество использования горизонтального коллектора в связке с тепловым насосом — простота монтажа и то, что при прочих равных условиях работы по монтажу оборудования обойдутся немного дешевле, чем бурение скважин.

Вертикальный коллектор

Грунтовые зонды вертикального коллектора представляют собой систему длинных труб, опускаемых в скважины глубиной 50-200 м.

Пространство в скважине вокруг зонда заполняется буровым раствором или цементно-бетонной смесью для защиты труб от повреждений и улучшения теплопередачи. Для дома площадью 70 — 100 м² понадобится 2 — 3 скважины глубиной около 50 м. Располагать скважины следует не ближе 2 м от стены дома, чтобы не повредить фундамент. Также скважины не должны находиться на одной линии течения подземных вод — иначе эффективность теплового насоса уменьшится.

Для вертикального коллектора не требуется большой участок, а на глубинах от 50 м температура грунта выше, потому эффективность теплообмена при использовании данной системы выше на 15 — 20%, чем у горизонтального коллектора.

Порядок монтажа

Собирается однотрубная система следующим образом:

  • В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
  • На стены вешаются радиаторы отопления.
  • На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
  • Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
  • В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
  • Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Устанавливаем отопление схема и порядок работ

Водяное отопление своими руками производится по четкому плану действий.

Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.

По возможности, система секций должна быть шире оконного блока.

Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.

Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.

Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.

Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см. Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского

Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.

К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.

Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.

Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.

Они относительно недорогие и их удобно монтировать.

Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.

Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.

Ее стоит принять во внимание, когда есть риск попадания в систему песка и взвесей – они будут вынесены в грязевой фильтр. https://www.youtube.com/embed/BZ7Al3p9iO0. https://www.youtube.com/embed/BZ7Al3p9iO0

При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.

Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.

Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.

Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.

Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.

Принцип работы

Преимущество такого типа обогрева помещений заключается в том, что все комнаты в доме отапливаются гораздо быстрее, эффективнее и равномернее, чем при работе системы с естественной циркуляцией.

Являясь одним из самых важных компонентов отопительной схемы и системы подачи горячей воды, насос служит для обеспечения циркуляции жидкости, нагретой с помощью котла и идущей по трубам к радиаторам, чтобы отдать тепло, а затем снова возвратиться к котлу.

Как устроен водяной насос

Схема агрегата состоит из следующих комплектующих:

  1. Крыльчатка (колесо с лопастями, расположенное на роторном вале).
  2. Ротор (керамический или стальной), который вращается за счет работы электрического двигателя.
  3. Корпус, изготовленный из сплавов, исключающих коррозию: бронза, латунь, сталь, алюминий или чугун.
  4. Патрубки (входной и выходной).

Всасывание воды происходит благодаря снижению давления на входном патрубке. Крыльчатка вращается и вырабатывает центробежную силу. Это способствует компрессии, возникающей на патрубке, в результате чего тепло начинает нагнетаться в систему отопления, конкретнее – в трубопровод.

Маркировка

Идущие вслед за названием насоса цифры означают присоединительные размеры (в см или дюймах) и возможную высоту подъема агрегата (в метрах водяного столба). Это может выглядеть, например, как «32-60».

Конструктивное исполнение

Промышленность выпускает различные по эксплуатационным характеристикам модели, но они имеют в своем составе оборудование, выполняющее типовые задачи, описанные выше.

Как вариант конструктивного исполнения на рисунке представлен тепловой насос для отопления дома.

Здесь по входным трубопроводам принимается тепло от геотермальных источников, а по выходным — передается в систему обогрева дома.

Работа теплового насоса обеспечивается:

  • системой контроля параметров схемы и управления, включая дистанционные способы через интернет;
  • дополнительным оборудованием (узлы промывки и заполнения, расширительные баки, группы безопасности, насосные станции).

Грунтовые конструкции

Они используют три схемы устройства теплообменников для забора энергии от источника:

  1. поверхностное расположение;
  2. установка вертикальных грунтовых зондов;
  3. заглубление горизонтальных конструкций.

Первый метод наименее эффективен. Поэтому он редко применяется для отопления дома.

Установка зондов в скважинах

Этот способ наиболее эффективен. Он предусматривает создание скважин на глубины порядка 50÷150 метров и больше для размещения U-образного трубопровода из пластиковых материалов с диаметром от 25 до 40 мм.

Увеличение площади поперечного сечения трубы, как и углубление скважины, создает улучшенный теплосъем, но удорожает конструкцию.

Горизонтальные коллекторы

Бурение скважин для зондов стоит дорого. Поэтому часто выбирается этот способ, как более дешевый. Он позволяет обойтись рытьем траншей ниже глубины промерзания почвы.

В проекте горизонтального коллектора следует учитывать:

  1. теплопроводность грунта;
  2. среднюю влажность почвы;
  3. геометрию участка.

Они влияют на габариты и конфигурацию коллектора. Трубы могут укладываться:

  • петлями;
  • зигзагами;
  • змейкой;
  • плоскими геометрическими фигурами;
  • винтовыми спиралями.

Важно понимать, что площадь участка, отводимого под такой коллектор, обычно превышает габариты фундамента дома в 2÷3 раза. Это основной недостаток такого метода

Водные коллекторы

Это наиболее экономичный способ, но он требует расположения около здания глубокого водоема. На его дне размещают и закрепляют грузами собранные трубопроводы. Для эффективной работы теплового насоса требуется просчитать минимальную глубину закладки коллектора и объем водоема, способного обеспечить теплосъем.

Габариты такой конструкции определяются проведением тепловых расчетов и могут достигать протяженности более 300 метров.

Рисунок ниже демонстрирует подготовку магистралей для сборки на льду весеннего озера. Он позволяет визуально оценить масштабы предстоящей работы.

Воздушный метод

Внешний или встроенный вентилятор нагнетает воздух с улицы прямо на испаритель с фреоном, как в кондиционере. При этом не требуется создавать громоздкие конструкции из труб и помещать их в грунт или водоем.

Тепловой насос для отопления дома, работающий по такому принципу, стоит дешевле, но использовать его рекомендуется в относительно теплом климате: морозный воздух не позволит работать системе.

Подобные устройства нашли широкое применение для обогрева воды в бассейнах или помещений, расположенных рядом с промышленными устройствами, постоянно участвующими в технологическом процессе и выделяющими в атмосферу тепло мощными системами охлаждения. В качестве примера можно привести силовые автотрансформаторы энергетики, дизельные станции, котельные.

4 Схемы и стандарты монтажа насосного оборудования своими руками

Установка циркуляционных насосов производится двумя способами. Первая схема подключения агрегата – двухтрубная. Такой способ подключения описывается высоким перепадом температур в системе и переменным расходом теплоносителя. Вторая схема – однотрубная. В этом случае перепад температур в системе отопления будет незначительным, а расход носителя постоянным.

Установленный циркуляционный насос

Подключение насоса своими руками выполняют по инструкции, которая прилагается к агрегату. В ней указывается и порядок монтажа функциональной арматурной цепочки. Перед установкой насоса не забудьте слить из системы всю воду. Нередко возникает необходимость и в ее очистке. В период эксплуатации отопительного котла на внутренних поверхностях труб собирается немало мусора, который ухудшает технические показатели системы.

Специалисты советуют размещать циркуляционную установку перед котлом – на обратке. Делается это для того, чтобы исключить риск закипания отопительной системы открытого типа из-за вакуума, который создается при монтаже насоса на подаче. Кроме того, если вы установите циркуляционный агрегат на обратке, безаварийная его эксплуатация будет существенно увеличена благодаря тому, что он станет функционировать при пониженных температурах.

Сама процедура установки насоса выглядит так:

  1. Делаете обвод (на профессиональном сленге – байпас) на участке, где будет размещаться насос. Диаметр байпаса всегда берется немного меньшим по сравнению с сечением основной трубы.
  2. Монтируете (строго по горизонтали) вал насосного устройства, сверху размещаете клеммную коробку.
  3. Ставите краны (шаровые) с обеих сторон насоса.
  4. Устанавливаете фильтр. Без этого приспособления эксплуатировать оборудование не рекомендуется.
  5. Размещаете автоматический (как вариант – ручной) выпускной клапан над обводной линией. Это устройство позволит вам осуществлять прочистку воздушных пробок, регулярно образующихся в системе.

Далее на участке входа-выхода циркуляционного агрегата ставится арматура (запорная). Для открытой системы отопления дополнительно необходим расширительный бачок (в закрытых комплексах не ставится). Финальный этап монтажных работ – обработка хорошим герметиком всех без исключения узлов соединения различных элементов системы.

Плюсы и минусы

Монтаж насоса и присоединение его к системе отопления отличается рядом достоинств:

  • Автономность – из централизованного элемента стоит выделить только подключение к электросети.
  • Существенная экономия на дорогих энергетических носителях, они используются для отопления и позволяют уменьшить финансовые расходы на коммунальные услуги. Из 1 кВт электроэнергии прибор производит от 3 до 7 кВт тепла – это наивысшие коэффициенты среди котлов, которые функционируют на разных видах топлива.
  • Экологическая безопасность – оборудование не наносит вред ни окружающей среде, ни здоровью жителей.
  • Пожароустойчивость и невоспламеняемость элементов. Такой насос не перегревается, не горит и не выделяет угарный газ.

  • Оборудование может охлаждать или же повышать температуру в комнате, создавая необходимый микроклимат в помещении. Он подходит для эксплуатации как зимой, так и летом.
  • Длительный срок эксплуатации – в среднем, система может прослужить 40-50 лет, а при правильном монтаже и комфортных условиях эксплуатации срок увеличивается еще на несколько лет.
  • Бесшумность во время работы – система управляется в автоматическом режиме, что очень удобно.
  • На монтаж насоса не нужно разрешение, как, например, на установку газового оборудования. Купить и установить любую модель прибора вы можете в любой момент, не ходя по различным инстанциям и не ожидая разрешение.

Но как и все оборудование, такие насосы имеют и минусы:

  • Приобретение и установка устройства обходится довольно-таки дорого, и далеко не каждому это по карману. Окупаемость оборудования зависит от интенсивности его использования. Но даже в лучшем случае покупка окупится минимум через 5 лет.
  • Для монтажа надо обращаться за помощью к специалистам, необходима бурильная и другая техника для обустройства геотермального насоса с вертикальным контуром с глубиной до 200 м. Можно установить самостоятельно, если имеются соответствующие знания и инструменты.
  • В регионах, где температура зимой ниже -15 градусов, надо применять еще один тепловой источник. К примеру, бивалентная система отопления, где прибор обогревает комнату, пока на улице -20 градусов. Когда он не выполняет свои задачи, включается электрический обогреватель или газовый котел.

Циркуляционные насосы востребованы среди владельцев домов и компаний, которые размещаются в малоэтажных зданиях. Данные приборы заслужили только положительные отзывы.

Использование тепловых насосов для отопления дома – это, прежде всего, существенная экономия финансовых средств. Наиболее эффективной считается система отопления на грунтовом тепловом насосе. Каждый месяц расходы на него намного меньше, чем затраты при газовом или пеллетном отоплении. Установив тепловой насос, пользователь получает в одной конструкции и кондиционер, и эффективное отопление дома. Некоторыми моделями можно управлять на расстоянии, например, с помощью смартфона через интернет или же с помощью термостата, который находится в доме. А установив солнечные коллекторы или батареи, можно сделать систему полностью автономной, и повышение тарифов на энергоносители вас совсем не будет волновать.

Разновидности жидкостных автономных отопительных систем

Отопительные системы обогрева индивидуального дома с использованием в качестве теплоносителя воды и незамерзающих жидкостей (антифризов) отличаются по ряду признаков, основные различия:

По типу используемого топлива. Самыми популярными видами энергии для нагрева теплоносителей являются электричество, газ, жидкие горючие углеводородные смеси (дизельное топливо, мазут, масло, керосин), большое количество твердых горючих материалов – дрова, уголь, торфяные брикеты и пеллеты различного состава. Электроэнергия может быть получена как от энергетических компаний, так и самостоятельно при использовании солнечных батарей, ветровых или гидравлических генераторов.

По виду тепловых генераторов. В современных отопительных системах для передачи энергии теплоносителю используют нагревательные котлы, имеющие конструктивные особенности и различия между аналогами для каждого вида топлива. При недостатке средств многие умельцы собирают автономное отопление своими руками, используя вместо заводских котлов самостоятельно собранные конструкции преимущественно на твердом топливе, типичный пример – металлическая печка в жилом помещении с расширительным баком на чердаке и стальной трубопроводной системой с радиаторами.

Рис. 7 Принцип работы и основные узлы газового конвектора

По материалу трубопровода. Полимерные трубы из полипропилена ПП, сшитого полиэтилена и металлопласта РЕХ постепенно вытесняет изделия из металлов, на объектах старой постройки по-прежнему используются наружные стальные трубопроводы для подводки воды к радиаторам. Некоторые домовладельцы при наличии значительных финансовых средств делают подводку теплоносителя через медные трубопроводы полностью или на отдельных участках. Современные продвинутые системы монтируют из специальных тонкостенных стальных труб по обжимной технологии соединения элементов сантехнической арматуры с помощью фитингов.

По методу подачи теплоносителя к теплообменникам. Существуют 2 основных способа подачи нагретой жидкости к патрубкам радиаторов отопления – однотрубный и двухтрубный, иногда используется комбинированное подключение. Для подсоединения трубопровода теплых полов применяется коллекторная разводка, позволяющая подключать к одному распределительному узлу несколько контуров, системы из большого числа радиаторов подсоединяют через гидрострелки или радиаторное коллекторы. При подключении теплообменных радиаторов используют различные схемы разводки трубопроводов – лучевую, тупиковую, попутную, специальную горизонтальную (ленинградка).

Также существуют различные способы подключения входных и выходных патрубков теплообменных радиаторов к тепловой магистрали – вертикальный, горизонтальный, диагональный, нижний.

Рис. 8 Схемы разводки труб

По расположению накопительного бака. Расширительный бак, являющийся важным элементом любой отопительной системы, может быть герметичного типа заводского изготовления (гидроаккумулятор красного цвета) и вмонтирован в контур в любом удобном месте – такие системы называют закрытыми, так как к теплоносителю не имеется прямого доступа. Перемещение жидкости по трубопроводу в системах данного типа осуществляется с помощью циркуляционного электронасоса, устанавливаемого внизу недалеко от котла рядом с гидроаккумулятором.

У другой разновидности отопительных систем, называемых самотечными, накопительный бак устанавливается вверху на чердаке, трубопроводы имеют небольшой уклон при подходе к радиаторам, на их выходе малый угол наклона выдержан в сторону котла. Циркуляция жидкости в системе происходит самотечным методом за счет того, что нагретая вода или антифриз имеют меньшую плотность и поэтому выталкиваются вверх более плотными холодными слоями.

Рис. 9 Открытая отопительная система
