Терморегулятор Danfoss для радиатора отопления: инструкция, основные виды

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
Датчик помещается на планку путём простого защёлкивания.

Конструкция терморегуляторов для радиаторов отопления

Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры). Выпускаются эти изделия под разные размеры труб и разные виды систем отопления. Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.

Как снять термоголовку danfoss

Время чтения: 7 минутНет времени?

Ссылка на статью успешно отправлена!

При необходимости автоматического регулирования температуры во внутренних помещениях используется термоголовка для радиатора отопления в сочетании с термостатическим клапаном. Комплект этого оборудования позволяет получить разную температуру в каждой комнате без участия человека.

Термоголовка для радиатора отопления

Классификация и принцип действия

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Термоголовка и клапан раздельно

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

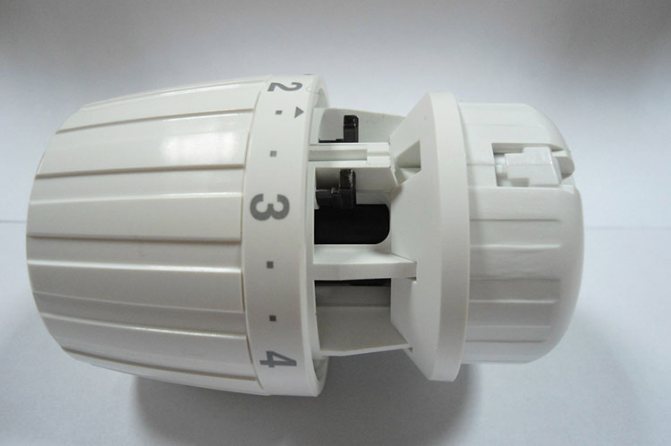

Устройство термоголовки

Термоголовка и клапан в разрезе

Внимание! Устанавливаться термоголовка для радиатора отопления с клапаном может только в байпасных системах однотрубных систем. При сработке клапана поток перекрывается полностью, поэтому прекращается циркуляция в обогревательных контурах. Обводная трубка байпаса полностью решает проблему

Обводная трубка байпаса полностью решает проблему.

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

Термоголовка для однотрубной и двухтрубной систем разводки отопления

Визуально отличить головки для 2-х трубной системы можно по размеру регулировочного колпачка и цвету. Приборы для однотрубных контуров обогрева крупнее, имеют серый, белый цвет. Красные колпачки небольшого диаметра устанавливаются на головки для двухтрубных систем с большим давлением, малой подачей.

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

Регулировка шкалы термоголовки

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

Работа термоголовки в системе без байпаса

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

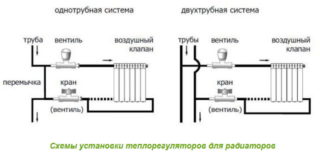

Конструктивные различия однотрубной и двухтрубной систем

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Монтаж датчика

В одном корпусе этого элемента совмещён датчик и настроечный узел.

Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
Датчик помещается на планку путём простого защёлкивания.

Микроклимат в доме и влажность воздуха – два неразрывно связанных понятия. Увлажнители воздуха – польза и вред для дома и здоровья, об этом читайте в статье.

Какой утеплитель для теплого пола выбрать, читайте в этой теме. А также вы найдете общую информацию об укладке утеплителей.

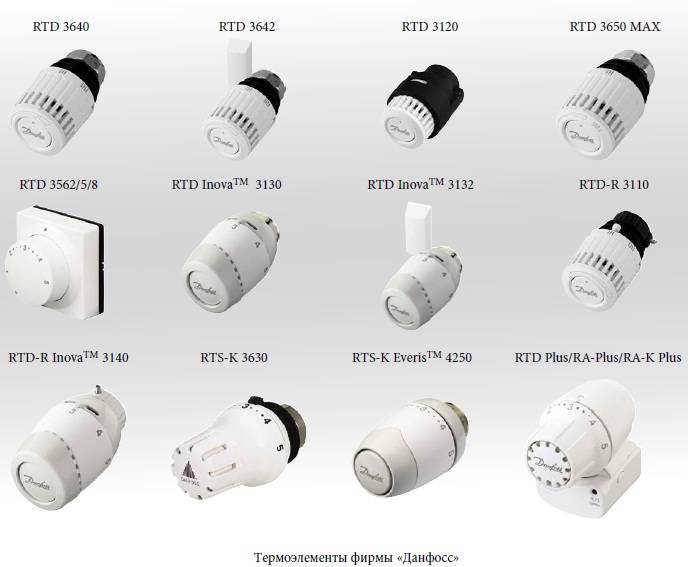

Виды и условные обозначения:

RTS — сильфон жидкостный;
RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
RTD-N — газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

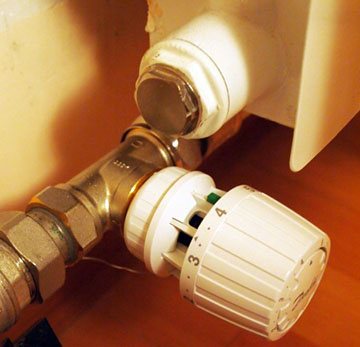

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.

Добыча электричество из земли интересует многих людей. Электричество из земли для дома – как получить своими руками, читайте в статье.

Формулы и примеры расчета вентиляции производственных помещений вы найдете тут.

Работа терморегуляторов.

Срок службы терморегуляторов
За счет чего достигается долговечность использования терморегуляторов Danfoss
Каким требованиям должен отвечать теплоноситель в системе отопления с радиаторными терморегуляторами
Есть ли опасность засорения клапанов радиаторных терморегуляторов, и как ее предотвратить?
Как будет работать терморегулятор, если он вместе с радиатором размещен за декоративной панелью?
Встречаются ли случаи завышенной или заниженной теплоотдачи от радиатора, даже если на нем установлен терморегулятор Danfoss?
Может ли терморегулятор обогреть помещение, и почему иногда не удается поднять температуру воздуха в жилой комнате выше 20–22 °С при настройке термоэлемента на более высокие значения температуры?
Можно ли использовать терморегулятор Danfoss без термостатической головки, управляя им вручную?
Почему иногда возникает шум в системе отопления с терморегуляторами?
Можно ли использовать в системе отопления с терморегуляторами водные растворы гликолей?

Советы перед началом установки термостата

Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.

Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя.В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строяПоэтому следует проявить осторожность и внимательность при работе с устройством.Важно предусмотреть следующий момент – установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе.На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода. При установке направление воды также нужно учитывать.Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой

Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана

Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.Терморегулятор обычно устанавливают на горизонтальном участке трубопровода недалеко от точки входа теплоносителя в отопительный прибор

Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).

При выборе места установки следует руководствоваться следующими общими правилами:

рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.

Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.

Терморегуляторы для радиатора отопления Danfoss

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

Термостат (или термостатический элемент).
Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Особенности монтажа, настройки и эксплуатации

Если радиатор не оборудован отсекающими кранами на входе и выходе, работы проводят только летом. Если батарею можно исключить из общего контура, терморегулятор можно установить в любое время.

При необходимости отключают отопление, сливают воду из системы.
Проводят разметку с учётом длины патрубков и переходников.
Если лишний участок трубы придётся срезать, на оставшемся участке изготавливают резьбу, используется плашка необходимого размера. В контур из полипропиленовых труб наваривается необходимый фитинг.
На резьбу наматывают уплотнитель (лён, ФУМ-лента) и наворачивается клапан. На корпусе стрелкой указано движение теплоносителя, оно должно строго выдерживаться.
В зависимости от модификации уплотнение производится резиновыми прокладками или конусной частью корпуса. Шлифовка абразивными материалами сочленений запрещена.
Согласно инструкции, на корпус регулятора надевается термоголовка.
Проводят пробный пуск, устраняют протечки.

Окончательную настройку термоголовки Данфосс для радиаторов проводят после подачи горячей воды в систему отопления.

Производитель даёт несколько важных советов по эксплуатации, позволяющих добиться наибольшего эффекта от установленного оборудования:

если в комнате терморегуляторами оборудовано несколько батарей, они подлежат одновременной регулировке;
при проветривании термостат отключают, чтобы не последовало повышенного расхода тепла;
в режиме ожидания температуру не понижают больше чем на 3 градуса по сравнению с обычными показателями — сэкономленная энергия будет потрачена на повторный прогрев комнаты.

Установка терморегуляторов на радиаторы отопления — отличный способ решить проблему экономии энергоресурсов и автоматически поддерживать комфортную температуру в каждом из помещений квартиры. Установка приборов проста, не занимает много времени

Важно правильно выбрать прибор и выполнять инструкцию по эксплуатации — в этом случае устройство прослужит без поломок несколько десятков лет

Основные технические характеристики

Для пользователя важны потребительские качества и товара и его безопасность.

Любой регулятор температуры на батарею Данфосс гарантированно выдержит следующие параметры:

рабочее давление в системе — до 10 Атм;
испытательное давление — до 16 Атм;
максимальную температуру теплоносителя — 120 градусов;
пределы регулирования температуры — от 5 до 26 градусов.

При выборе обращают на присоединительные размеры регулятора. В ассортименте компании аппаратура на 10, 15, 20 и 25 мм.

Существуют корпуса, рассчитанные на прямое или угловое присоединение, что учитывают при покупке. При необходимости приобретают дополнительную арматуру.

При покупке приборов, работающих от электроэнергии, обращают внимание на способ питания регулятора: от аккумуляторов, сети, или от блока питания

Виды и условные обозначения:

RTS — сильфон жидкостный;
RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
RTD-N — газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

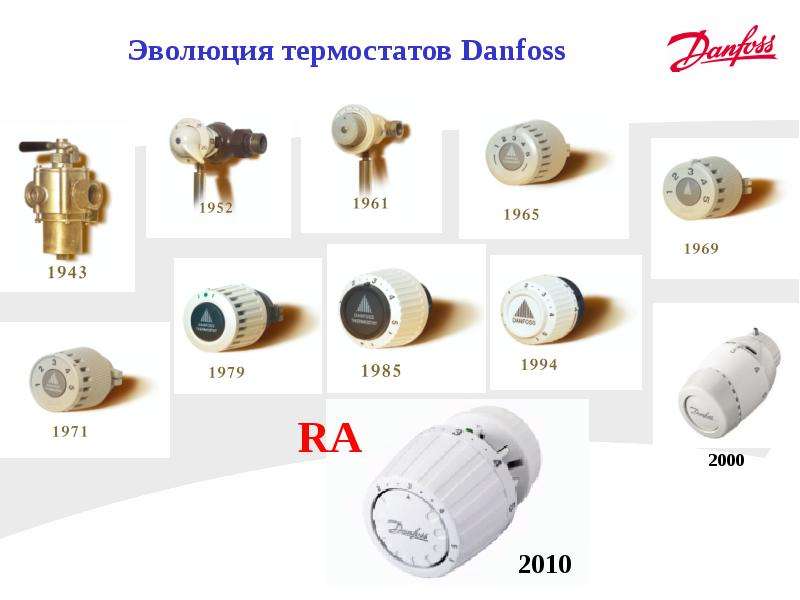

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Разновидности термоголовок

ручные;
электронные;
механические.

Все они выполняют одинаковую функцию, различается лишь принцип работы.

Ручные термоголовки по внешнему исполнению похожи на кран. Путем поворотов регулятора добиваются нужного показателя на теплоносителе. Их устанавливают вместо классических шаровых кранов. Отличаются своей надежностью и малой стоимостью. Минус – неточность настройки и неудобство пользования. Также регулятор может ослабнуть из-за частого использования.

Механические термоголовки обладают более сложной конструкцией. При этом установленная температура поддерживается автоматически. В основе лежит сильфон в виде цилиндра, внутри которого находится агент в жидком или газовом состоянии. При повышении температуры выше заявленной нормы начинает двигаться шток. Сечение канала сужается, уменьшается пропускная способность и температура опускается до заявленного значения. К преимуществам механических регуляторов можно отнести удобство использования, точность настройки автоматическую регулировку режима. Недостаток – более высокая стоимость.

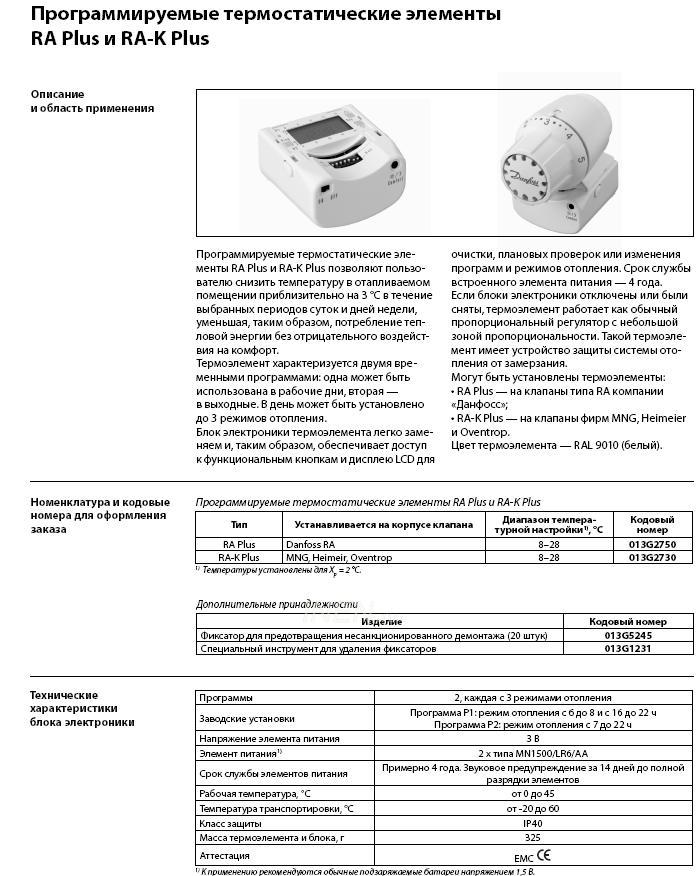

Электронные

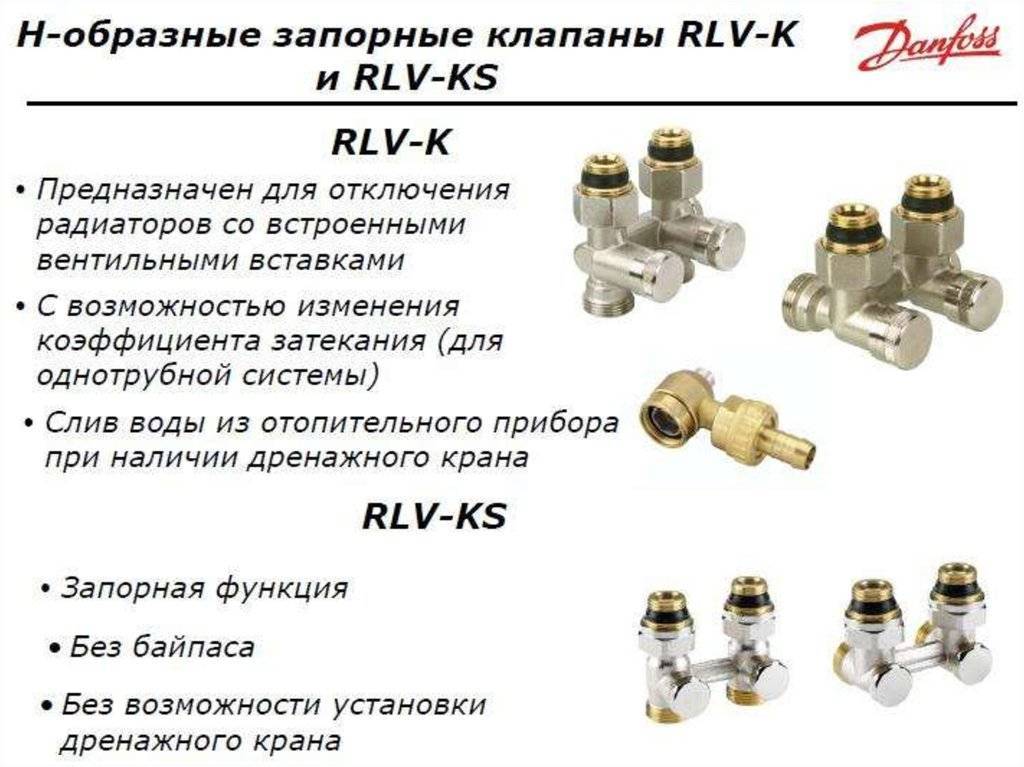

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

бронзы (с никелевым и хромированным покрытием);
латуни (покрывают слоем никеля);
нержавеющей стали.

Корпуса обычно латунные или бронзовые с никелевым или хромированным покрытием

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 — 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 — 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 — 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой	1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Преимущества терморегуляторов отопления Danfoss
