От чего зависит толщина перегородки из гипсокартона?

Монтаж стоечного профиля (ПС)

Стойки изготавливают из ПС-профиля длиной 3000 или 4000 мм. Благодаря ребристой поверхности и загнутым кромкам он обладает большей жёсткостью на изгиб. Его ширина в конструкции перегородки зависит от высоты ремонтируемого помещения, веса настенных предметов и плит ГКЛ.

В кухнях, коридорах и прихожих (в помещениях с высокой проходимостью) устанавливается более крепкий профиль шириною 75 или 100 мм. Пара таких стоек (ПС-100) может выдержать дверь массой до 30 кг. При установке более массивных конструкций используют профиль UA — усиленный вариант стоечного профиля с утолщённой стенкой. При монтаже UA-профиля максимальная допустимая масса дверного полотна увеличивается до 70 кг.

Вертикальные стойки закрепляются по краям направляющего профиля. Их обрезают так, чтобы между верхушками опор и потолочным профилем образовался демпферный зазор в 10 мм, рассчитанный на усадку здания.

Будьте готовы к тому, что в местах реза профиль может погнуться. В случае деформаций опорных стоек возьмите в руки плоскогубцы и подровняйте их края.

После кройки каждая из стоек прикрепляется к нижнему профилю, а затем, как опора на шарнире, заправляется своим свободным концом в верхнюю направляющую, выравнивается по вертикали и прикручивается к ПН-профилю с помощью саморезов.

Аналогичным образом устанавливают рядовые стойки и стойки, формирующие основание дверного проёма. Разница в их монтаже заключается в следующем: первые, как правило, подчиняются стандартному шагу в 400 или 600 мм (т. к. ширина листа гипсокартона — 1200 мм), а вторые устанавливаются непосредственно по месту и привязываются к ширине дверного проёма.

Разметку осей рядовых стоек начинают от края стены. От него до центра первой стойки (при их выверке и монтаже хвостик рулетки можно зацепить за край направляющего профиля) и центральных осей других опор откладывают по 600 мм. При обрезанной фаске крайнего листа расстояние до первой стойки уменьшается до 550 мм.

В случае увеличенной нагрузки на каркас (при облицовке стены кафелем, навешивании на неё тяжёлых шкафов, бойлеров, радиаторов отопления) расстояние между стойками уменьшается до 400 мм, оставаясь кратным 1200 мм.

При вышеуказанных шагах стоек каркаса листы гипсокартона стыкуются на середине профиля.

Каков суммарный показатель толщины конструкции для стен

Строители утверждают, что этот показатель напрямую зависит от толщины основного профиля и листов главного материала. Вот распространенные варианты толщины перегородок:

  • 126 мм – к толщине профиля ПС для стен, которая составляет 100 мм, прибавляется толщина двух листов с обеих сторон. Эти показатели проверены многолетним опытом отделки стен в сфере панельного строительства.
  • 74 мм, если использовать профиль арочного типа ПП (64 мм самого изделия, плюс тонкий гипсокартон в два листа с обеих сторон конструкции). Это самая тонкая перегородка, которую возможно получить при использовании гипсокартона и металлопрофиля.

Стоит отметить, что такая тонкая перегородка может использоваться только в качестве элемента декора помещения, никаких силовых нагрузок на данную инсталляцию не предполагается.

Детальнее вы ознакомитесь с процессом создания перегородки, просмотрев обучающее видео:

Технические характеристики

В спецификации к каждому типу покрытия обычно приводится ряд характеристик, позволяющих оценить его пригодность к определенному виду работ. К основным параметрам гипсокартона относятся:

  1. горючесть материала – соответствует группе Г1. Это означает, что плита гипсокартона не поддерживает самостоятельного горения. Несмотря на низкое значение параметра, обычный ГКЛ разрушается при выгорании внешнего покрытия и рассыпании гипсовой прослойки. Помешать этому могут лишь антипирены в составе пропиточного состава;
  2. прочность или предел прочности – определяет максимальную нагрузку, которую лист гипсокартона выдерживает до появления признаков разрушения. Испытание проводят в стандартизированных условиях – плиту помещают на опоры (расстояние между опорами равно толщине плиты, умноженной на 40), а на ее середину постепенно добавляют груз до тех пор, пока не образуются первые трещины;
  3. коэффициент размягчения – соответствует отношению предела прочности в насыщенном водой состоянии к его значению в сухом виде. Для марок влагостойкого гипсокартона данная величина составляет около 0,8, а для обычных плит – 0,45;
  4. влагопоглощение – выражается в отношении максимальной массы воды, поглощаемой материалом, к его исходной массе. Влагостойкий гипсокартон характеризуется влагопоглощением 10 %;
  5. теплопроводность – показатель гипсокартона находится на уровне 0,22-0,35 Вт/(м·К), что ниже соответствующего показателя для стен из красного кирпича в 2-3 раза. Двойной слой гипсокартона, при условии сохранения воздушного зазора в 1,5-2 мм, будет сохранять тепло в помещении на уровне стены толщиной в целый кирпич;
  6. плотность – обычно не превышает 1000 кг/м3. Наиболее распространенные листы ГКЛ обладают удельным весом в 800-900 кг/м3;
  7. тип кромки плиты гипсокартона – определяет возможности его монтажа и эксплуатации. Кромка может быть прямой, полукруглой, закругленной или иметь утолщение. Это позволяет использовать разные техники монтажа и оборудование.

Толщина листов разных видов гипсокартона

В зависимости от предназначения ГКЛ, производители выпускают несколько видов, которые отличаются характеристиками. Но оптимальные геометрические размеры листов определяются рынком и строительной практикой.

Ходовой лист толщиной 12,5 мм. По качествам – прочностным, звукоизоляционным, включая стоимость, он – «золотая середина». Гипс с такими параметрами присутствует в прайс-листах всех производителей, в линейках продуктов вне зависимости от предназначения – базовый, огнестойкий, влагостойкий или другой.

Стандартный или базовый ГКЛ используется для обшивки стен, потолков и перегородок внутри помещений. Поэтому его толщина средняя – 9 или 9,5 мм, если брать для потолка, и чуть больше средней – 12,5 мм, если он применяется для стен. Отделка потолка не требует тяжелого листа, с легким работать проще. А для стен берут прочный.

Влагостойкий (ГКЛВ) используется в помещениях с повышенной влажностью. Его применяют для устройства откосов, облицовки стен. Обладая стандартными размерами, он предоставляет повышенную прочность. Для потолка его не берут, а для стен, где в качестве финишной отделки используется тяжелый кафель, толщина составляет 12,5 мм.

Огнестойкий (ГКЛО) по габаритам такой же и той же прочности. Разница в добавках в гипсовую основу. Используется для отделки стен, а иногда и потолка помещений, к которым предъявляются повышенные пожарные требования. Толщина этого листа 12,5 мм, но выпускают ГКЛО и с размерами 15 и 18 мм.

Огневлагостойкий (ГКЛОВ) способен противостоять и воде и огню. Этот материал используется везде – для стен, потолка, перекрытий и т. д. У большинства производителей такие листы толщиной 12,5 или 15 мм.

Основные виды профилей

Изделия классифицируются на следующие типы:

  • Направляющие или стартовые;
  • Потолочные стоечные;
  • Стоечные настенные/перегородочные;
  • Усиленные;
  • Арочные;
  • Маячковые;
  • Угловые — защитные и штукатурные;
  • Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

  • Длина — 3 м
  • Ширина полки — 27 мм
  • Длина каждой спинки — 28 мм
  • Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

  • 50×40 мм
  • 75×40 мм — применяется как перемычный в каркасах
  • 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

  • Длина полки — 5 см
  • Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
  • Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

  • Длина — 3 метра, 4 метра, 6 метров
  • Высота полок — 4 см
  • Ширина спинок — 5 см, 7,5 см, 10 см

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

  • защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
  • штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Управление шириной перегородки, как рвение включить в дизайн каждую характеристику конструкции

Если у вас появляется вопрос, какой профиль избрать для фальшстены, беря во внимание, что этот выбор обусловит ее толщину, то решить его будет до боли просто. Возьмите и замерьте толщину внутренних стенок в вашей квартире

Она составит приблизительно 10 см. Вот на данную величину и ориентируйтесь.

Более того, вы с удивлением обнаружите, что конкретно таковой профиль марки ПС и рекомендуется использовать для сотворения внутренних стенок из гипсокартона.

ПС-профиль выпускается 3-х размеров относительно поперечного сечения — 50 на 50, 75 на 50 и 100 на 50 мм. Последний размер и является самым распространённым. Особенностью ПС-профиля, не считая всего остального, является и наличие по всей длине монтажных отверстий, созданных для облегчения проводки снутри полости профиля инженерных коммуникаций.

Но направьте внимание и на два других размера. Если перегородка носит только декоративный нрав, если она не будет испытывать сколько-либо значимой нагрузки, то отлично может подойти ПС-профиль с размером сечения 50 на 50 и 75 на 50 мм

Нужно также подразумевать, что на строительном рынке существует ещё 3 вида железных дюралевых профилей:

ПП-профиль (CD) – основной вид, но для навесных потолков. Он имеет сечение 60 на 25 мм. Естественно, ПП в главном для потолков, но при известном опыте, а главное, при требованиях дизайна, вы отлично его сможете использовать и для фальш стенки. Этому желанию ведь будет содействовать одна уникальная модификация ПП-профиля – арочная, выпуклого либо вогнутого типа, позволяющая создавать уникальные криволинейные конструкции. Данный профиль выпускается без монтажных отверстий.

ПН (UD) – «не самостоятельный профиль», потому что по задумке конструкторов предназначен в качестве вспомогательного — направляющего для ПП-профиля. Но, куда не заводит дизайнерская идея любознательного работника – ПН-профиль с фуррором может употребляться и как полностью самостоятельный элемент, этому содействует его маленькое сечение — 28 на 27 мм.

ПН (UW) – как разновидность профиля в качестве направляющих ПС.

Нужный совет! Какой профиль избрать для сотворения перегородки каждый мастер может решить без помощи других, зависимо от собственного опыта и предназначения фальшстены. Но если подразумевается снутри располагать и теплоизолятор, то безотступно советуем использовать только ПС-профиль шириной в 100 мм. Только он позволит расположить снутри стекловату без лишнего напряжения всей конструкции, сначала, листов гипсокартона. Не допускайте сотворения давления изнутри перегородки на листы гипсокартона со стороны теплоизолятора.

ГКЛ спецназначения

Кроме распространённых на рынке вариантов есть панели спецназначения:

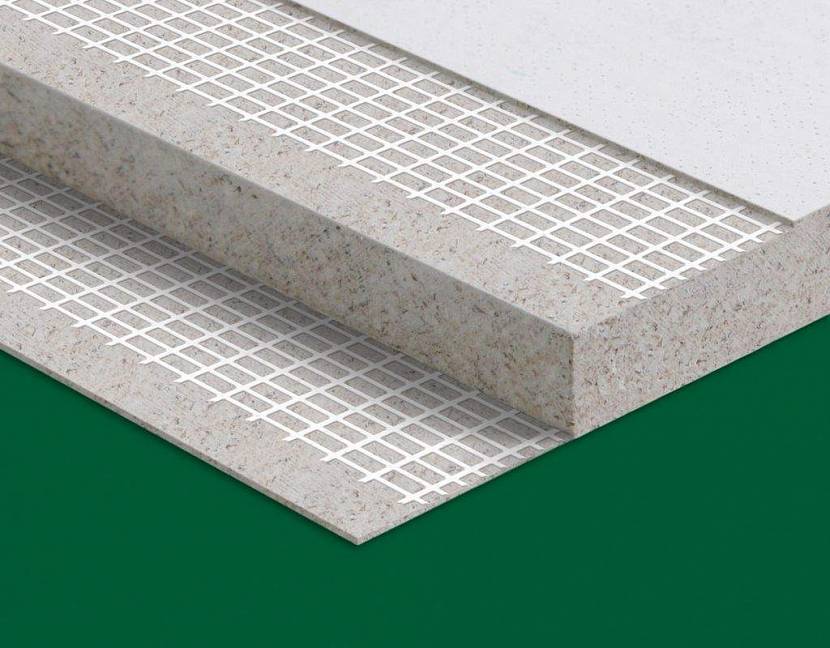

Гипсоволокнистый. В гипс добавляются целлюлозные волокна. Такие панели используют для установки различных напольных покрытий, могут использоваться снаружи зданий, а также в помещениях с постоянной высокой влагой.


Гипсоволокнистые панелиИсточник mr-build.ru

  • Гибкие панели. Их ещё называют дизайнерскими. Толщина таких панелей всего 6 мм. Их используют только для создания волнообразных конструкций, а также создания арок с очень большим градусом.
  • Высокопрочные листы. Эти листы отличаются очень высокой прочностью по сравнению с любыми другими аналогами. Повышенная прочность достигается путём армирования панелей при помощи стекловолокна и многослойным картоном.
  • Фасадные листы. Эти панели разработаны специально для отделки фасадов. Их отличительная особенность в том, что они легко переносят любые атмосферные перепады, в том числе и резкие скачки температуры, долгое влияние морозов и солнечных лучей.
  • ГКЛВО. Такие панели имеют все характеристики одновременно огнестойких и влагостойких листов.

Кроме того, на рынке можно найти панели, которые могут экранизировать рентгеновское излучение. При этом дополнительно они обеспечивают повышенную защиту от шума, теплоизоляцию, проводят тепло. Есть панели ламинированные, акустические и реставрационные.


Видео описание

Как правильно выбрать панели вы узнаете из этого видео:

Габариты панелей могут иметь серьёзные отличия от обычных панелей. Длина достигает 2-4 м, ширина 0,6-1,2 м, толщина 6-29 мм. Размер листа гипсокартона в 9 мм толщиной самый востребованный вариант.

Вес панелей

Вес панели зависит от толщины, длины и ширины. При этом толщина гипсокартона для стены (а также других вариантов) зависит от назначения панелей. По стандарту вес листа огнестойкой панели должен быть 1,6 кг на 0,8 мм, для влагостойких и обычных листов данный показатель должен составлять максимум 1 кг на 1 мм панели.


Толщина панели определяет её вес и назначениеИсточник izgipsokartona.com

Знать вес плиты надо для расчёта силы нагрузки устанавливаемой конструкции

Очень важно знать, какой максимальный вес может выдержать используемая панель. Это позволит избежать любых дефектов или даже обрушения конструкции при изменении условий эксплуатации

При работе с материалом требуется правильно просчитать нагрузку на каждый квадратный метр. Особенно это касается тех случаев, когда требуется устанавливать глухие панели или монтировать тяжёлые элементы. Можно добиться нагрузки до 150 кг/1м2.

Расчёт необходимого количества панелей

Знать размеры панелей требуется для того, чтобы правильно определить количество панелей для проведения тех или иных запланированных ремонтных работ. Размер листа определяется после снятия всех замеров. Например, для комнат, где высота стен 2,7 м закупаются трёхметровые панели. От них отрезается полоска 0,3 м. применять панели 2,5 м с добавлением полосок 0,2 м неправильно. Так только увеличивается количество швов, профилей и, соответственно, затрат.

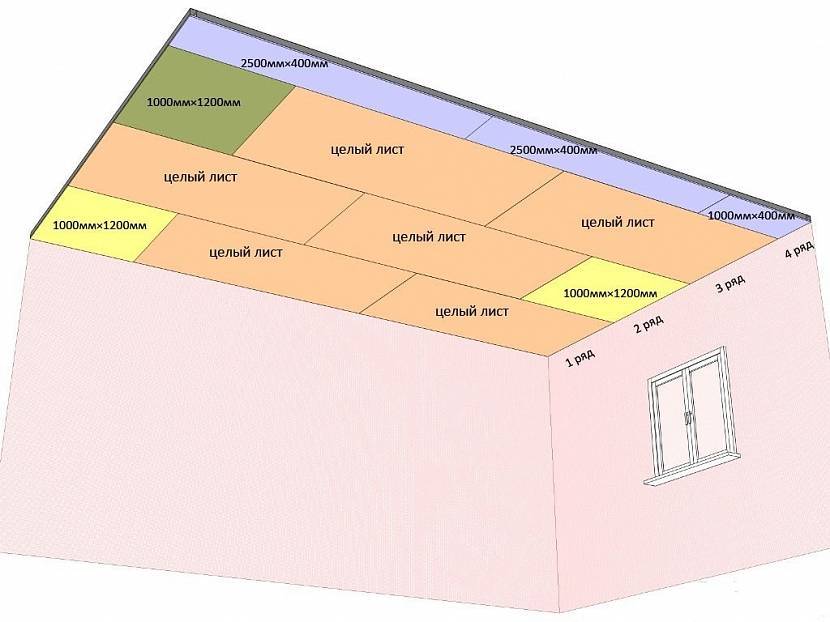

Правильный расчёт панелей для потолкаИсточник sdelaipotolok.com

Правильно приобретённые по размерам панели гарантируют правильную установку каркаса, укрепление конструкции и сокращение времени ремонтных работ.

Требуется всячески избегать большого количества швов при работе с данным материалом. Это означает, что при закупке панелей надо правильно определить требуемую длину, а также грамотно разместить их на каркасе и плоскости в целом.

Можно приобретать листы исходя из площади всей поверхности, которая будет обрабатываться. Но в этом случае надо будет взять примерно 10-20% запасных панелей. Это дополнительные и нецелесообразные затраты, от которых можно отказаться, зная размеры листов и сделав соответствующие расчёты.


Видео описание

Об особенностях панелей и о том, как их выбрать, вы узнаете из этого видео:

Коротко о главном

Размеры ГКЛ листа – это очень важный показатель при работе с гипсокартоном.

Очень важно подобрать правильные панели, чтобы получить качественный и долговечный результат.

Некоторые панели взаимозаменяемые, однако они не могут дать требуемого результата.

Всегда придерживайтесь рекомендаций производителей и мастеров.

Старайтесь избегать большого количества швов, правильно планируйте размещение листов.


Использование металлических деталей для монтажа перегородки

Инструменты для обработки профиля

Главное преимущество, которыми обладает практически любая перегородка из профиля для гипсокартона — это ее технологичность и простота монтажа.

Для работы с металлическими панелями нам будут нужны:

Пила по металлу — самый удобный инструмент для подгонки панелей под нужный нам размер. Лучше всего для этой цели подходят дисковые пилы с отрезными полотнами или же сабельные модели.

Обратите внимание! Использование «болгарки» со шлифовальным диском нежелательно, поскольку в зоне высокого нагрева элемент утрачивает антикоррозионные характеристики, при высокой влажности в помещении обрешетка может начать ржаветь

  • Ножницы для работ по металлу. Применяются чаще всего для надрезов бортиков профиля при формировании стоечного узла, а также при сгибании арочных частей.
  • Пробойник – отличная альтернатива дрели, поскольку сверлить тонкий металл профиля довольно неудобно. Пробойники применяются для проделывания отверстий в стенках металлических элементов.

  • Клещи (скреппрофиль) – применяются для соединения частей каркаса без использования саморезов и других крепежных элементов. По принципу работы этот инструмент схож с пробойником, но при пробитии две детали соединяются по принципу заклепок.
  • Дрель или перфоратор. Используется для того, чтобы закрепить части каркаса на стенах, потолке и полу. В помещениях с бетонными основаниями специалисты рекомендуют применять сверла и буры с победитовыми наконечниками.
  • Шуруповерт – инструмент, работа с которым будет занимать 80% вашего времени. Применяется для соединения всех частей каркаса между собой с помощью специальных саморезов (3,9х25 мм).

Кроме того, нам обязательно понадобится ручной инструмент (молотки, отвертки), а также рулетка, мерный шнур и уровень. (см. также статью Гипсокартонная перегородка с дверью: особенности монтажа )

Собираем основание гипсокартонной фальш-стены

Итак, материалы и инструменты у нас готовы, значит, пора приступать к работе.

Здесь приведена инструкция, описывающая основные шаги процесса возведения короба фальш-стены:

От панелей ПН выбранной ширины с помощью пилы по металлу отрезаем части нужной длины. При этом не забываем о том, что в напольной части каркаса будет разрыв в области дверного проема.

Крепление нижней направляющей

  • Уложив панели на пол, с помощью перфоратора проделываем крепежные отверстия с шагом в 40-60 см. В отверстия вставляем гильзы дюбелей, крепим панели к полу, затягивая стопорные винты шуруповертом.
  • Ту же операцию проделываем с потолочной частью.
  • Стоечные профили, отрезанные в соответствии с высотой помещения, вставляем в направляющие.
  • Соединяем стоечные узлы с помощью саморезов (4 самореза на каждое соединение) или скреппрофиля. Подробно процесс соединения показан на видео.
  • Формируем из стоечных деталей каркас будущей стены, установив две панели по краям дверного проема.
  • В верхней части двери соединяем боковые стойки горизонтальной перемычкой (более короткий отрезок ПС).

Совет! Чтобы дверной проем был более жестким, в вертикальные части каркаса устанавливаем закладные из деревянного бруса.

Используя технологические отверстия, прокладываем провода, оставляя свободными участки кабеля для подключения розеток и выключателей.

На этом все работы с металлическим профилем для фальш-стены закончены. Нам остается обшить возведенный каркас гипроком, зашпатлевать стыки между панелями и места крепления, поле чего приступить к финишной отделке.

Рекомендации перед началом работ

До начала работы ознакомьтесь с правилами. Эта информация позволит избежать серьезных ошибок.

  1. Монтаж каркасной основы осуществляется только после того, как были установлены все элементы коммуникационных систем. Сюда относится проводка, вентиляция, сантехника.
  2. При работе с деревянным основанием пола для фиксации перегородки в этой зоне рекомендуется использовать шурупы для деревянных поверхностей.
  3. Если каркас имеет двойную структуру, направляющие и стойки обрабатывают герметиком, чтобы исключить шум.
  4. Горизонтальные стыки размещают вразбежку.
  5. Кабели прокладывают перпендикулярно по отношению к стоечным элементам.
  6. Звуко- и теплоизоляционные материалы укладываются после завершения монтажа электрической фурнитуры.

Типы каркасных перегородок

Каркасная перегородка — это конструкция из стального профиля или деревянного бруса обшитая с двух сторон листами гипсокартона в один или несколько слоев. Для защиты от лишнего шума, а также в целях утепления, ее внутренняя полость заполняется изоляционным материалом. Немецкая компания KNAUF – производитель качественных строительных материалов – классифицирует межкомнатные гипсокартонные перегородки по нескольким типам, приведенным ниже в таблице.

Тип конструкцииОсновные параметрыОсновные характеристики
С111Масса 1 м3 составляет 28 кг, высота может достигать до 8,0 м.Конструкция представляет собой одинарный каркас из стального оцинкованного профиля, который обшит с двух сторон листами ГКЛВ — водостойкого гипсокартона — в один слой. Внутри заполнена тепло — и шумоизолятором в виде минераловатной плиты. Применяется в качестве внутреннего ограждения в помещениях с низкими требованиями по звукоизоляции и огнестойкости. Минимальная толщина гипсокартонной перегородки С111 зависит от ширины профиля и листов ГК.
С112Масса 1 м3–53 кг, высота от 4, 0 до 9,0 м.Одинарный металлический каркас имеет двухслойную обшивку листами гипсокартона с обеих сторон. Наполнитель – минеральная вата. Тип конструкции обеспечивает более высокие звукоизоляционные характеристики (индекс RW – до 50 дБ) и огнестойкость (предел – 1,25 часа). Применяется как при перепланировке, так и в капитальном строительстве.
С113Высота может составлять до 9,5 м. Масса 1м3 – около 78 кг.Каркас из стального профиля имеет «одинарную» конструкцию и обшивается с обеих сторон листами водостойкого гипсокартона в три слоя. Минеральная вата, заполняющая «внутренности», помимо защиты от шума, отлично сберегает тепло. За счет увеличения количества слоев ГКЛ повышаются звукоизолирующие свойства.
С115.1.Высота – до 6,5 м, масса 1 м3 – 57 кг.Оборудована двойным каркасом из стального профиля, который обшит двумя слоями гипсокартона. Наряду с прочностью и отличными показателями огнестойкости, обладает высокими звукоизоляционными характеристиками. Толщина гипсокартонной перегородки зависит от ширины используемого профиля, но даже ее минимальные значения позволяют применять конструкцию как при ремонте, так и при новом строительстве.
С115.2.Масса 1 м3 составляет 69 кг.  Макс. высота 9,0 метров.Кроме двухслойной обшивки, двойной каркас разделен дополнительным листом гипсокартона (разнесенный каркас). За счет этой особенности увеличивается прочность перегородки, а также ее шумо – и теплоизоляционные свойства. Внутри заполнена плитами из минваты.
С116Высота от 4,5 до 6,5 м. Масса 1 м3 составляет 61 кг. Минимальная толщина перегородки С116 – 220 мм.Особенностью этой конструкции из двойного металлического каркаса, обшитого листами ГКЛ в два слоя, является наличие пространства для коммуникаций. Данный тип перегородок обеспечивает возможность прокладки труб отопления, водопровода или канализации, а также скрытого монтажа электропроводки. Предел огнестойкости — 1,25 часа. Индекс звукоизоляции С116 составляет 50 дБ.
С118Масса 1 м3 — 86 кг. Макс. высота – 9 мПерегородка класса «Защита помещения от проникновения». Выполнена по типу С113 с одинарным металлическим каркасом, обшитым трехслойным гипсокартонным покрытием. Особенностью изделия являются листы оцинкованной стали, толщиной 0,5 мм, вставленные между ГКЛ, что значительно повышает прочность и огнестойкость конструкции.
С121Масса 1 м3 – 32 кг. Макс. высота 3,1 м.Каркас изготовлен из деревянного бруса, который имеет влажность 12% и обшит с обеих сторон одним слоем листов гипсокартона. Минимальная толщина перегородки из гипсокартона типа С121 зависит от ширины бруса и листов ГК.
С122Масса 1 м3 составляет около 57 кг. Высота 3,1 м.Отличается двухслойной «обивкой» деревянного каркаса листами гипсокартона. Изоляционный материал перегородки – плиты из минерального волокна. Преимущества – высокая прочность и хорошая звукоизоляция.

Гипсокартон, применяемый в конструкции перегородок, может быть, как обычным, марки ГКЛ, так и водостойким (ГКЛВ) или огнеупорным (ГКЛО). Практическое применение, чаще всего, имеет материал в виде листов шириной 12,5 мм. Независимо от их вида и размера, поверхность может быть отделана любым способом: покрашена, облицована плиткой, оклеена обоями и т. д.

Соединительные скобы и крестовые соединения

Соединительные скобы используются для соединения СD по прямой линии, когда производится монтаж ГКЛ на потолок. Если комната имеет ширину или длину меньше 3 м, то соединительные скобы не применяются. Если же помещение имеет большую ширину или длину, то:

N = (L / 0,4) – 1) x k

Где N – соединительные скобы;

L – длина самой широкой стены в комнате;

k – поправочный коэффициент.

https://youtube.com/watch?v=FyMDu8ZQCsY

В зависимости от ширины комнаты, поправочный коэффициент имеет такую величину:

  • 3-6 м, k = 1;
  • 6-9 м, k = 2;
  • 9-12 м, k = 3 .

и так далее.

Крестовые соединения (крабы), которые применяются для соединения СD профилей в местах их перпендикулярного пересечения, рассчитываются согласно нарисованному плану монтажа ГКЛ.

Следует отметить, что из-за высокой цены соединительных скоб и крестовых соединений используют их достаточно редко. Как правило, СD профиля соединяются между собой путем вырезания соответствующего размера и загибания боковых стенок с дальнейшим соединением между собой при помощи саморезов по металлу.

Пример расчета материалов под потолок из гипсокартона.

Аспекты реализации в особых случаях

У гипсокартона давно существовал один недочет – не рекомендовалось его использовать в местах завышенной влажности, сначала в ванных комнатах. Но технологии развиваются и на рынке всё почаще можно повстречать, так именуемый, гидростойкий гипсокартон. Таковой с фуррором можно использовать и в ванных. Толщина этого материала составляет всё же 12,5 мм, а вот стоимость, непременно, выше.

Создаваемые из гипсокартона перегородки – полностью надёжные конструкции, но не следует, все же, их испытывать на удар и влагоустойчивость. (см. также статью Как делаются полки из гипсокартона: последовательность работ и полезные советы)

Относитесь к собственному творению с огромным почтением. Поначалу всё точно высчитайте. Просмотрите видео на нашем веб-сайте. С прохладной головой приступите к работе, имея достаточный припас по времени.

Временами инспектируйте надёжность создаваемого. И сможете быть убеждены — перегородка прослужит вам не один год.

До того времени, пока вы не возжелаете поменять её конструкцию – и в этом тоже их огромное преимущество. Как стремительно они могут быть построены, так же стремительно могут быть и демонтированы. И все это — для конфигурации дизайна помещения.

Share this entry
  • Монтаж системы отопления своими. Ноябрь 14, 2014 — 10:54 дп
  • Оформление гостиной в английском. Апрель 2, 2014 — 11:20 дп
  • Стили дизайна в интерьере Ноябрь 4, 2015 — 10:48 дп
  • Восстановление эмали ванны. Как. Сентябрь 20, 2014 — 6:10 дп
  • Поклейка обоев или натяжной потолок. Сентябрь 20, 2014 — 1:39 дп
  • Способы экономии при ремонте Сентябрь 20, 2014 — 12:51 дп
  • Откосы входной двери своими р�. Сентябрь 18, 2014 — 2:39 пп
  • Многоуровневый потолок своими. Сентябрь 18, 2014 — 2:39 пп
  • Как установить посудомоечную. Сентябрь 18, 2014 — 2:39 пп
  • Как поменять входную дверь Сентябрь 18, 2014 — 11:07 дп
  • Как красить потолок Сентябрь 18, 2014 — 11:07 дп
  • С чего начать ремонт кухни Март 28, 2014 — 4:52 дп
  • Какую ванну выбрать Апрель 2, 2014 — 11:15 дп
  • Как выбрать плитку для ванной Апрель 2, 2014 — 11:08 дп
  • Дизайн малогабаритной кухни Апрель 2, 2014 — 10:57 дп
  • Интерьер маленькой кухни Апрель 2, 2014 — 10:39 дп
  • Последовательность сантехнических. Апрель 2, 2014 — 10:33 дп
  • Укладываем плитку на стену са�. Апрель 2, 2014 — 10:29 дп
  • 10 ошибок, которых не стоит совершать. Апрель 2, 2014 — 7:22 дп
  • Как правильно побелить потоло. Апрель 2, 2014 — 4:10 дп
  • Стили дизайна в интерьере Ноябрь 4, 2015 — 10:48 дп
  • Оформление кухни хрущевки Ноябрь 3, 2015 — 6:22 пп
  • Ремонт дизайн маленькой кухни Ноябрь 3, 2015 — 8:08 дп
  • Дизайн спальни 20 кв м Ноябрь 3, 2015 — 3:27 дп
  • Отделка бани своими руками Ноябрь 2, 2015 — 1:36 пп
  • Дизайн садового домика своими. Ноябрь 2, 2015 — 4:08 дп
  • Дизайн кухни 7 кв м Ноябрь 1, 2015 — 6:22 пп
  • Дизайн двухкомнатной квартиры. Ноябрь 1, 2015 — 10:27 дп
  • Дизайн потолка в гостиной Октябрь 31, 2015 — 2:44 пп
  • Как поклеить обои на побелку Октябрь 28, 2015 — 4:19 пп
  • Дизайн интерьера деревянного. Октябрь 28, 2015 — 5:33 дп
  • Ремонт потолка в ванной комна�. Октябрь 28, 2015 — 3:00 дп
  • Клей для виниловых обоев Октябрь 27, 2015 — 3:21 пп
  • Дизайн современной комнаты для. Октябрь 27, 2015 — 6:32 дп
  • Ремонт дсп мебели Октябрь 26, 2015 — 1:56 пп
  • Штукатурка по пенопласту Октябрь 26, 2015 — 4:24 дп
  • Дизайн узкой комнаты Октябрь 25, 2015 — 11:46 дп
  • Интерьер кухни гостиной Октябрь 25, 2015 — 7:41 дп
  • Ремонт стен своими руками Октябрь 25, 2015 — 2:07 дп
  • Дизайн гостиной в хрущевке Октябрь 24, 2015 — 7:32 пп

Какие материалы нужны для каркаса

Если вы впервые будете возводить каркасную конструкцию для гипсокартонных стен, то вам понадобятся следующие материалы:

  • металлические направляющие;
  • стойки из металла;
  • уплотнительная лента;
  • гвозди дюбеля;
  • обыкновенные саморезы по металлу;
  • самый обыкновенный пузырьковый уровень;
  • шуруповерт и отвертка;
  • молоток и рулетка;
  • канцелярский нож;
  • дрель с перфоратором.

Для того, чтобы выполнить какие-либо конструкции из гипсокартона, вам просто необходимо возвести металлический каркас, который резать будет удобнее болгаркой, а не ножницами по металлу, хотя и последние тоже сгодятся.

Профиля как правило изготавливаются из стальной ленты толщиной не менее 1 миллиметра.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
