Какой выбрать глубинный вибратор для уплотнения раствора бетона: ТОП-10 популярных моделей

4 Sturm! CV7120

Оптимальным сочетанием доступной цены и высокого качества изготовления обладает глубинный вибратор Sturm! CV7120. Эта портативная установка сделана в Китае, основное назначение – уплотнение бетонных смесей при возведении монолитных конструкций с армированием и без него. Прибор оснащается гибким валом длиной 4 м, а вибронаконечник диаметром 38 мм придется покупать дополнительно. В комплекте идут также запасные угольные щетки. Мощность силового агрегата, который работает от однофазной электросети, составляет 2 кВт.

Среди комментариев строителей можно найти утверждение, что китайский глубинный вибратор является лучшим вариантом для частного домостроения. У него достаточная мощность и оптимальная цена. При работе на крупных объектах наблюдается быстрый нагрев мотора, из-за чего приходится делать затяжные перекуры. К тому же сложно найти запасной гибкий вал с вибронаконечником.

Типы вибраторов для бетона

В монолитном строительстве для уплотнения бетона применяются различные типы вибраторов. По назначению различают следующие их виды:

• поверхностные прессовые вибраторы, предназначенные для уплотнения бетона при заливке полов, перекрытий небольшой толщины;

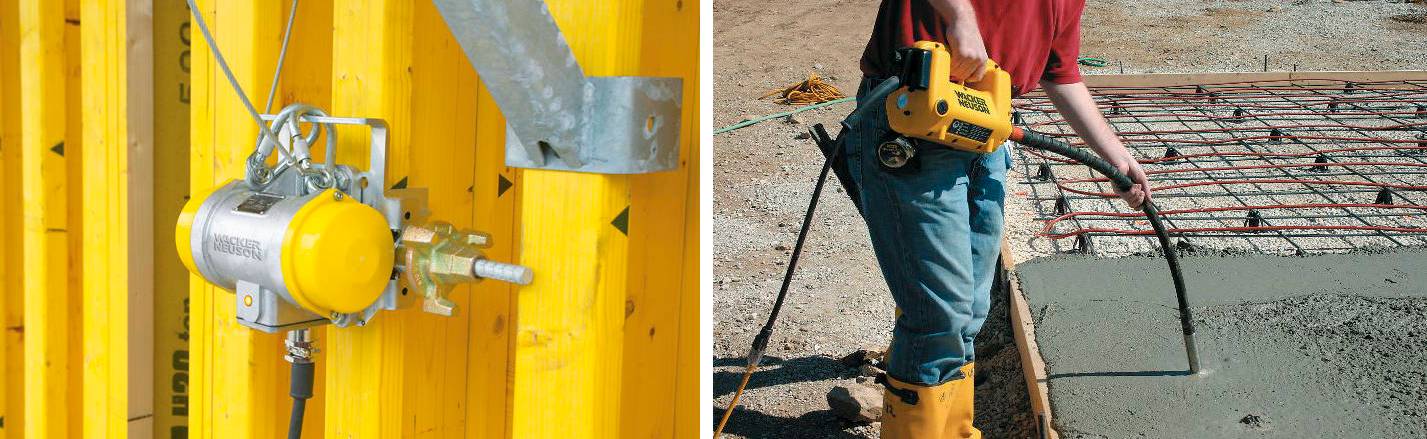

• наружные вибраторы, используемые для создания вибраций при заливке густоармированных железобетонных тонкостенных конструкций через элементы внешней опалубки;
• внутренние или погружные вибраторы, применяемые для уплотнения бетонного раствора при заливке массивных и объёмных конструкций: фундаментов, ростверков, опор, дамб и т.д.

По способу создания вибраций и источнику энергии инструменты делятся на следующие виды:

1. электромеханические вибраторы, в которых вибрация рабочей поверхности исполнительного механизма получается за счёт преобразования вращения вала электродвигателя в колебательные движения при помощи эксцентрика;
2. не менее популярные пневматические вибраторы, где источником энергии является компрессорный агрегат, а давление воздуха преобразуется в колебательные движения бегунка;
3. механические вибраторы с небольшим автономным двигателем внутреннего сгорания;
4. электромагнитные и гидравлические специализированные вибраторы.

По частоте создаваемых вибраций исполнительного механизма различают:

• низкочастотные вибраторы с частотой колебаний до 3,5 тыс. кол/мин для уплотнения бетонных смесей, состоящих из крупнозернистых заполнителей;
• высокочастотные вибраторы с частотой от 10 до 20 тыс. кол/мин для работы с мелкозернистыми бетонными растворами;
• среднечастотные вибраторы с частотой от 3,5 до 9 тыс. кол/мин для бетона со среднефракционной структурой.

На заметку мастерам — умельцам

При уплотнении бетона глубинным вибратором нужно придерживаться соответствующих рекомендаций.

1. В свежезалитом растворе может быть около 50% воздуха. Процентное соотношение зависит от марки цемента и степени его подвижности. От этих пустот надо избавляться, применяя глубинный вибратор.
2. Вибратор на аккумуляторах должен доставать все места залитого фундамента, иначе оставшиеся пустоты в будущем принесут неприятности.
3. Помните, что прекращать заливать фундамент нельзя ни в коем случае, поэтому надо постоянно следить за работой вибратора, чтобы он не сломался в непредвиденный момент.
4. Во избежание формирования в растворе воздушных пустот фундамент надо заливать с маленькой высоты.
5. Наконечник устройства погружать в раствор рекомендуют только вертикально и не производить горизонтальных передвижений.
6. Надо всегда осуществлять контроль за расстоянием между точками погружения. Оно не должно превышать 10 размеров диаметра самого наконечника.
7. При заливке послойного фундамента наконечник должен погружаться в каждый предыдущий слой не меньше чем на десять сантиметров, чтобы обеспечить максимально прочное сцепление всех слоёв.
8. Если держать вибратор слишком долго в одной точке, то бетон может расслоиться. Время работы устройства от 5 до 15 секунд. Периодичность зависит от марки цемента и мощности виброустройства.
9. Рабочий наконечник не должен касаться стенок опалубки или конструкции из арматуры.
10. Вынимать наконечник надо аккуратно, производя медленные движения «вверх и вниз», чтобы уличный воздух не попал в место, где он находился.
11. Если пузырьки на всей поверхности бетона отсутствуют, то работа была произведена правильно.
12. Заводской вибратор нельзя включать «вхолостую», так как это испортит устройство и сократит срок его эксплуатации.

Другие варианты самостоятельно сделать вибратор в домашних условиях

Хотя изготовление из дрели или перфоратора является самым распространённым, есть и другие варианты сборки глубинного вибратора в домашних условиях. Достаточно подобрать соответствующий источник колебаний и приспособить к нему подходящий вибронаконечник.

Видео: глубинный вибратор из двигателя водяного насоса

Основным преимуществом бетонных вибраторов, сделанных из подручных инструментов, является то, что на прибор не приходится тратить деньги, а после окончания работы он демонтируется, и составные части можно использовать по их прямому назначению.

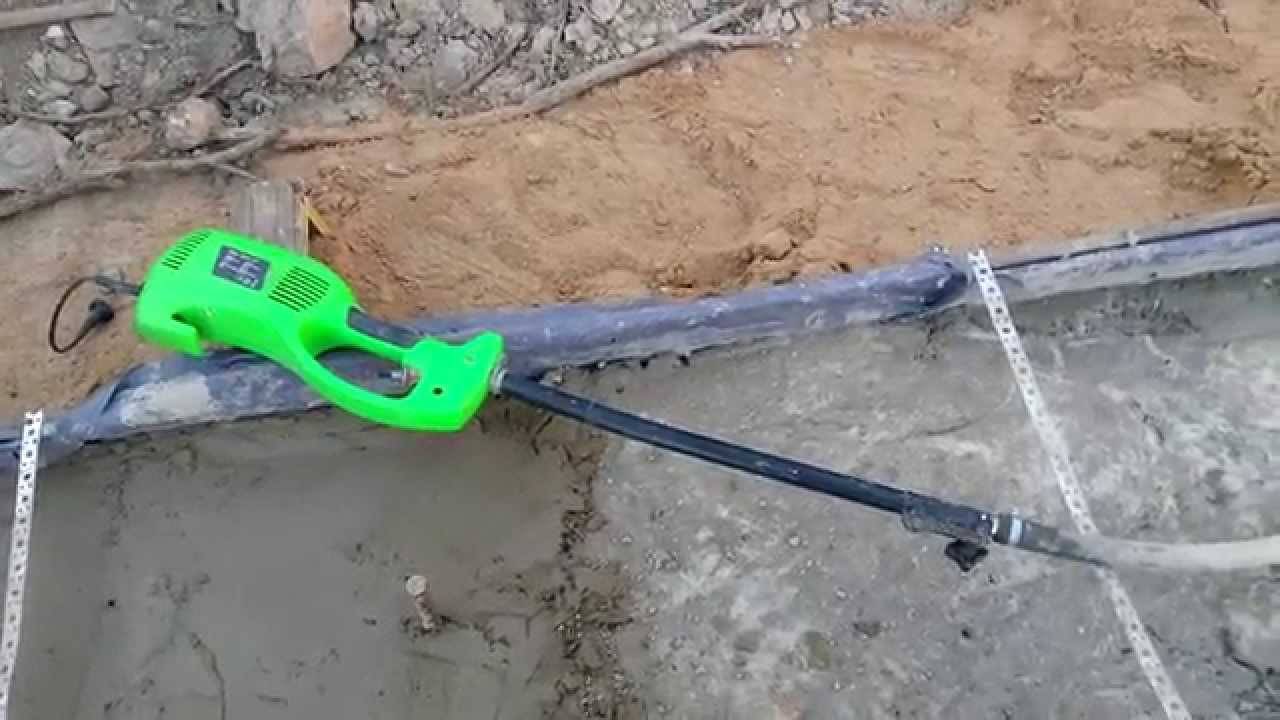

Видео: глубинный вибратор из триммера

Для того чтобы самостоятельно залить монолитный фундамент, отлично подойдёт вибратор из дрели или перфоратора, собранный в домашних условиях из подручных средств. Такой инструмент не подойдёт для больших масштабов строительства, но будет просто незаменимым в возведении конструкций для дачи или загородного дома. Надо отметить, что при длине устройства, которое будет превышать один метр, понадобится помощник для работы. Собирая вибратор дома, надо все стыки делать максимально надёжными, так как раствор бетона создаёт сильное давление на прибор и способен активно противодействовать вибрационным колебаниям.

Сравнительная таблица характеристик

В таблице ниже представлены основные характеристики рассматриваемых моделей глубинных строительных вибраторов. Сравнив их друг с другом, вам будет намного проще ориентироваться в ассортименте и подобрать лучшее устройство, отвечающее потребностям и пожеланиям.

Название модели	Страна	Вид	Назначение
Красный Маяк ЭПК-1300	Россия	электрический	профессиональные виды работ, обработка строительного раствора бетона
Vektor 35Н	Китай	электрический	уплотнение раствора бетона, роторная балансировка
Patriot CV 100	Китай	портативный	устранение воздушных прослоек в растворе бетона, увеличение прочности смесей
VPK ELECTRON 50	Россия	электрический	уплотнение растворов бетонной смеси во время строительства (фундамента и стен)
Vektor-2200	Китай	электрический	улучшение качества бетонных смесей разной структуры, вибрационные воздействия, широкий спектр работ в области строительства
Champion ECV550	Китай	электрический	строительство сооружений монолитного и железобетонного исполнения
ИВ-78	Россия	электрический портативный	уплотнение бетонной смеси, вывод из раствора пузырьков

Вибраторы для бетона NTP Sangla 220V 5 м

Производятся в Китае согласно с европейскими стандартами качества. Вес – около 10 кг. Длина гибкого вала – 5 м, диаметр булавы возможен в диапазоне 25,38,48,60 мм в диаметре. Оснащен электроприводом с двойной защитой.Предназначен для крупных строительных объектов.

Плюсы:

• возможность быстрой замены гибкого вала и/или булавы нужной длины и диаметра;

• большая зона вибрации и уплотнения;

• комплектация булавы двухрядными подшипниками;

• длительный срок службы.

Минусы: не обнаружены.

Так выглядит пятерка наиболее покупаемых виброуплотнителей в Украине. Надеемся, этот обзор поможет вам купить глубинный вибратор для бетона в адекватном соотношении цены и качества.

2 HUSQVARNA LG 204 D 500 ММ

Швейцарский бренд Хускварна кому-то известен как производитель лучших мотоциклов. Кому-то как бренд бензопил и прочего садового оборудования. На самом деле, спектр интересов бренда гораздо шире, и в его ассортименте есть даже виброплита, и как всегда у Хускварна ее можно смело назвать лучшей во всех отношениях кроме одного – цены. Да, ценник действительно высокий, но полностью нивелирующийся после изучения технических характеристик, и после учета надежности и долговечности инструмента.

Здесь установлен не самый энергичный двигатель мощностью 4,3 лошадиных силы, при этом он выдает силу удара до 38 кН, что является очень высоким показателем. Частота вращения более 3 тысяч оборотов в минуту, а глубина трамбовки до 40 сантиметров. Не самые высокие показатели, но это именно профессиональная модель, предназначенная для высоких нагрузок. Отдельным преимуществом является эргономика. Подвижная рукоятка, подстраивающаяся под рост оператора, и сложная система погашения вибрации делают виброплиту лучшей в своем роде. Ее удобство по достоинству оценит любой мастер, знающий как сложно работать с вибрационным оборудованием.

Принцип работы глубинного вибратора

Можно даже не сравнивать усилия, которые затрачиваются при осуществлении строительной деятельности на «человеческой» тяге и с помощью погружного вибратора — время работы сокращается колоссально. Устройство, которое начинает работать с запуска трёхфазного электромотора с основой в роторе коротко замыкания очень эффективно при работе с бетоном.

Структура совершения действия прибора довольна проста: механическое вращение сообщается шлангу, далее переход происходит по направлению к вибробулаве. Когда дело доходит до подбора оптимальной длины гибкого вала, обычно на помощь приходит сравнение тяжести монолитных работ, которые предстоит проводить.

Вам стоит запасаться вибробулавами различных диаметров, потому что, возможно, придётся работать с различными видами опалубки. Электровибратор создаёт обильную волну, которая вибрирует в самых глубоких слоях бетона. Так что лучше всего иметь вибраторы нескольких диаметров.

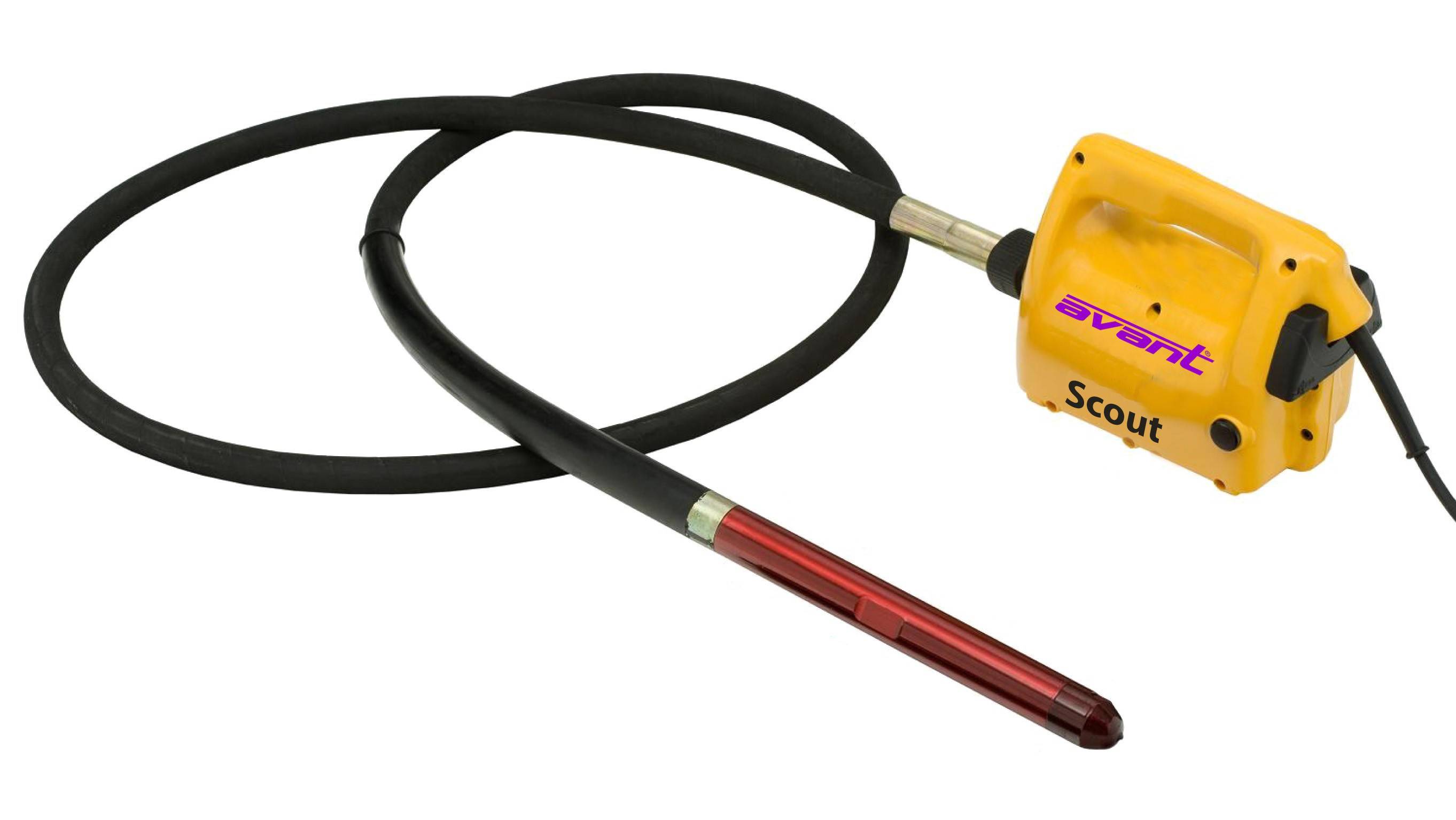

Устройство глубинного вибратора

5 Вибромаш ВИ-99 В

Так как виброплита – это примитивная конструкция, особенно если мы говорим об электрическом приводе, в ряде случаев даже нет необходимости покупать готовый продукт. Гораздо проще собрать его самому, и для этого не нужно быть инженером или техником.

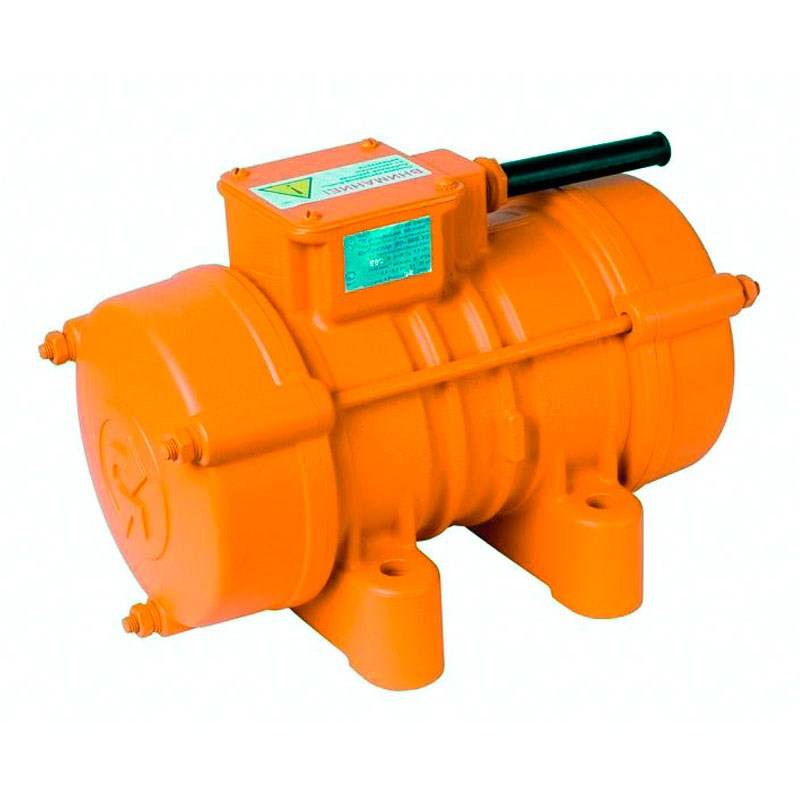

Главная деталь – вибромотор, и он перед нами. По сути, это обычный двигатель, но с боков у него два закрытых эксцентрика, прикрепленных к валу. При вращении вала эксцентрики смещают центр тяжести, и происходит вибрация. Ничего сложного. Просто покупаете такой мотор, устанавливаете его на металлическое основание, прикрепляете рукоятку, и все, можно работать. И обойдется такое удовольствие менее 10 тысяч рублей. При том, что такие же плиты стоят больше 20 тысяч, хотя в них нет ничего сложного или уникального, чего нельзя было бы создать своими руками.

Рекомендации по выбору

Принцип действия. Перед тем как отправиться в магазин, следует немного вникнуть в принцип действия безвоздушного краскопульта. Одним из главных узлов прибора является электронасос. С его помощью краска из бачка подается в сопло, где происходит раздробление жидкости. В отличие от пневматики, электрические краскопульты успешно справляются с широким пределом вязкости. Поэтому инструмент нередко становится универсальным помощником. Он поможет покрасить дом или обработать сад от болезней и вредителей.

Производительность. Одной из важнейших характеристик безвоздушного краскопульта является производительность. Она зависит от мощности электромотора, типа питания и диаметра сопла. Чем выше прибор создает давление, тем быстрее и качественнее происходит окрашивание поверхности. Для бытовых нужд подойдет инструмент с мощностью 100-300 Вт, который обеспечит максимальный расход материала на уровне 0,10-0,30 л/мин. Профессиональные модели оснащаются более мощными моторами (до 1200 Вт), благодаря чему расход увеличивается до 1,5 л/мин.

Тип питания. Безвоздушные краскопульты приводятся в действие за счет электрической энергии. По типу питания различают сетевые и аккумуляторные модели.

1. Для работы на ограниченном участке или в быту оптимально подойдет сетевой прибор. Он подключается к розетке с напряжением 220 В. Такие модели сочетают доступную цену и хорошую производительность.
2. Вдали от электрической магистрали удобнее работать с аккумуляторным краскопультом. Правда заниматься покраской или обработкой сада можно пару часов без подзарядки, зато пользователям не придется таскать переноску или бензогенератор.

Максимальная вязкость материала. Качественный распыл разных видов лакокрасочных материалов возможен только при определенной вязкости. Поэтому производители краскопультов указывают максимальный показатель в DIN. Он может варьироваться от 50 до 120. Например, при использовании водоэмульсионной краски вязкость прибора должна быть в пределе 50-80 DIN.

Диаметр сопла. Степень дробления краски зависит не только от давления в магистрали, но и от диаметра сопла. Чем меньше мощность мотора, тем тоньше отверстие должно быть. В бытовых моделях чаще всего применяются распылители с максимальным диаметром 0,8 мм. Мощные профессиональные аппараты качественно разбивают краску и через сопло диаметром 2,5 мм.

Удобство в работе. Качество окрашивания зависит еще и от удобства краскопульта. Производители пытаются угодить пользователям, оснащая свои изделия разными дополнительными опциями.

1. Регулировка интенсивности распыла позволяет маляру быстро вносить поправки, не отвлекаясь от работы.
2. Прорезиненные вставки на ручке улучшают хват, препятствуют выскальзыванию инструмента.
3. Наличие гибкой насадки сопла помогает красить труднодоступные участки, комфортно обрабатывать потолок или деревья в саду.

В наш обзор попали 7 лучших безвоздушных краскопультов. Приобрести эти модели можно в специализированных магазинах России. При распределении мест редакция журнала expertology опиралась на мнение экспертов, учитывая отзывы отечественных потребителей.

Особенности

Правила техники безопасности при работе с электрическими вибраторами схожи с техникой безопасности при эксплуатации других электроинструментов.

Категорически запрещается работать:

• неисправным устройством;
• с поврежденными электрическими кабелями;
• при не надежном подключении аппарата к сети;
• при появлении запаха гари перегретой изоляции, что свидетельствует или о перегреве электродвигателя, или о коротком замыкании;
• оставлять подключенное к сети устройство без присмотра;

Запрещается делать технический уход или ремонтировать электроаппаратуру при включенном электроснабжении.

Нельзя перепоручать работу с вибратором лицам, которые не получили права эксплуатировать данный вид устройств.

Но имеются и особенности техники безопасности при работе с глубинными вибраторами:

• запрещена эксплуатация устройства без индивидуальных средств защиты организма человека от влияния на него вибрации;
• запрещено дотрагиваться до вибрирующей булавы до полной остановки двигателя;
• нельзя держать работающее устройство ближе 30 см от вибронаконечника;
• уровень звукового давления при работе устройства не должен превышать 98 Дб;
• оператор не должен работать с глубинным вибратором больше 72 минут на протяжении одной 8-часовой рабочей смены.

Виды вибрационного оборудования

Глубинный вибратор для уплотнения бетонных смесей.

Классификация вибрационных машин состоит из трех типов.

1. Устройства поверхностного сжатия передают колебания с верхнего слоя жидкой пульпы. К ним относятся металлические виброплиты, виброрейки, соединенные с вибратором пригрузы. Эти механизмы укладываются на поверхность уплотняемого раствора. Используется оборудование на стройплощадках, при строительстве дорог, для сжатия ЖБИ конструкций толщиной до 2 дм, но большой площади. Пригрузы предназначены для применения на движущихся площадках с целью уплотнения цемента одновременно и сверху и снизу. Среди инструментов поверхностного сжатия встречаются вибронасадки, виброзаглаживающие механизмы. С их помощью проводится доуплотнение. Чтобы провибрировать бетон, применяется навесное оборудование и кассетные установки.
2. Глубинные уплотнители полностью погружаются в форму. К ним относятся вибровозбудители. Применяются эти механизмы на строительных площадках при изготовлении массивных изделий. К этой категории устройств относятся вибрационные пустотообразователи.
3. Вибраторы объемной трамбовки передают колебательные движения всей форме с раствором. Такое устройство называют виброплита. Виброплощадки делятся на несколько типов: с горизонтальными и с вертикальными колебаниями, с движущимися рамами и блоками. Такое вибрационное оборудование предназначено для трамбовки разнообразных сыпучих и несвязных грунтов, тротуарной плитки, а также при ремонтных работах на дорожном полотне.

Как выбрать виброплиту

Конструкция виброплиты сравнительно проста: с помощью источника силы (двигатель внутреннего сгорания или электродвигатель) приводится в движение дебалансный вал с эксцентриком. Последний передаёт колебательные движения на плиту из толстого металла, которая утрамбовывает основание, по которому движется.

Конструкция виброплиты

Существует несколько особенностей, которые необходимо учитывать при выборе виброплиты:

1. Тип двигателя. Топливные агрегаты – бензиновый и электрический – отличаются автономностью и мощностью, но требует постоянной заливки масла и бензина (солярки). Они громоздки и весьма шумны. Электродвигатели намного слабее, зато проще устроены и надёжнее в работе. А главное – дешевле.
2. Тип привода. Чаще всего крутящий момент передаётся с диска сцепления на дебалансный вал с помощью клиноременного механизма. Также есть вариант, когда двигатель качает насос, нагнетающий масло в систему валов эксцентриками.
3. Количество валов. Одни дебалансный вал означает движение только вперёд. Если в конструкции есть второй, то он называется реверсивным, так как позволяет двигать агрегат в обратном направлении без разворота. При одновременной работе плита стоит и работает на месте.
4. Материал плиты. Распространены литая сталь и чугун. Второй предпочитают за стойкость к ударным нагрузкам. В обоих случаях это немалый вес, а ведь это и нужно для качественного уплотнения.
5. Размеры основания. Чем меньше размеры плиты при одинаковой центробежной силе, тем сильнее она будет вдавливать то, на чём стоит. Поэтому большие плиты оборудуют мощными двигателями и валами с тяжёлым эксцентриком. В противном случае трамбовки сгодятся разве что для песка.
6. Удобство. Регулируемая ручка, наличие транспортировочных складных шасси, электрический стартер вместо ручного – всё то значительно облегчает рабочий процесс.
7. Комплектация. Некоторые модели оборудуются системой подачи воды для уплотнения асфальтобетона. А полимерный коврик позволяет использовать виброплиту для укладки тротуарной плитки.

Назначение

Бетон различных марок является продуктом смешивания щебня, цемента, песка и воды. Несмотря на тщательное перемешивание компонентов, структура смеси остаётся неоднородной. Без удаления из неё включений воздуха и воды, структура застывшего монолита будет неоднородной. Это значительно снижает прочность готовой конструкции.

Создаваемая устройствами, при заливке бетона, вибрация позволяет уплотнить его структуру в среднем на 30%. Происходит это за счёт удаления из смеси заполненных воздухом пустот. Подвергнувшаяся воздействию вибрации смесь приобретает максимально возможную плотность для заданной марки бетона.

Как сделать вибратор для бетона своими руками

Для самостоятельного изготовления можно использовать одно из следующих устройств:

• электрическую дрель;
• небольшой перфоратор мощностью до 1,5 кВт.

Вибратор погружной по первому варианту изготавливайте, подготовив следующее оборудование и комплектующие:

• Электродрель мощностью 0,65–1,0 кВт.
• Сварочный аппарат с электродами.
• Ножовку по металлу.
• Трубу из нержавеющей стали диаметром 40–45 мм.
• Стальной стержень диаметром 12–15 мм.
• Гибкий трос в гидроизолированном кожухе необходимой длины.
• Подшипники в количестве 2 штук, соответствующие внутреннему диаметру трубы и размерам стального стержня.

Строительный вибратор можно сделать на основе любого электроинструмента с регулируемым числом оборотов

Осуществляйте изготовление, соблюдая последовательность операций:

• Отрежьте фрагмент трубы длиной 450–550 мм.
• Приварите в конце стального стержня эксцентрик.
• Установите на пруток с утяжелителем подшипники.
• Вставьте собранный узел в трубу.
• Заварите торец трубы.
• Герметизируйте выход наконечника.
• Подсоедините трос к насадке и дрели.

Для изготовления можно использовать перфоратор. Потребуется:

• стальная пика;
• опорная шайба.

Длина пики подбирается в зависимости от глубины опалубки. В конце стержня приваривается шайба.

Что такое?

Итак, глубинный вибратор представляет собой важный инструмент рабочего на стройке. В основном он имеет электрический привод, что делает его не тяжёлым, удобным для переноски. В работе с глубинным вибратором участвует два человека.

Один держит сам привод, другой опускает основной механизм инструмента в бетон. Если рассматривать конструкцию типового вибратора, то он всегда состоит из привода, гибкого наконечника и погружной части, в виде гибкого вала. Принцип действия устройства простой.

Подается напряжение на двигатель привода, который обеспечивают крутящий момент гибкого вала, на окончании которого находится эксцентрик. Эксцентрик вращается, ударяет по стенкам корпуса погружного наконечника, создаётся вибрация, которая разрушает пустоты внутри залитого бетона, что приводит к выходу воздуха на поверхность.

Процесс вибрирования бетона

Использовать вибратор глубнный 220В в работе обязательно, особенно по углам, поскольку здесь зачастую и происходит образование трещин. Кроме того, вибратор предполагает образование ровной поверхности бетона, равномерное оседание наполнителя, в роли которого выступает гравий, кварцит, гранит, керамзит и другие варианты наполнения.

Это позволяет равномерно распределить содержимое по структуре фундамента, что повышает возможность выдерживать большие нагрузки. Хотелось бы отметить, что для обработки поверхности основания такой инструмент используется редко.  В этом случае применяется виброрейка. Она укладывается на поверхность бетона и её протягивают специалисты по всей площади. За счет вибрации поверхность выравнивается и становится гладкой.

Вибратор глубинный ИВ-120 220В

Еще один вибратор для уплотнения бетона российского завода “Красный маяк”. Портативный строительный вибратор для выполнения небольшого объема работ. Компактен – весит 8 кг. С гибким валом длиной чуть больше 1 метра и вибронаконечником диаметром 38 мм. Работает от однофазной сети 220 В. Булава имеет планетарный механизм – приводится в действие путем передачи вибрации от гибкого вала. Перед этим вибронаконечник необходимо пару раз ударить об землю.

Скорость вращения – 2800 об/мин.

Плюсы:

• упрощенный вибратор для фундамента и немасштабных строительно-ремонтных работ;

• легкий и удобный в эксплуатации – по строению напоминает обычную дрель;

• эргономичная рукоятка;

• прост в техническом обслуживании;

• энергоэкономичен – мощность – 0, 75 кВт.

Минусы:

• согласно правилам безопасной для человека эксплуатации, необходимо придерживаться режима работы/отдыха: 6 минут работаете, 4 отдыхаете;

• повышенная вибрация.

Как выбрать вибродвигатель для работы с бетоном

Чтобы правильно купить глубинный вибратор в комплекте, для начала нужно выбрать вибродвигатель. Выбор вибродвигателя зависит от напряжения сети. Если питание сети 220В — значит, вам нужно купить вибратор ЭПК-1300 на 220В (однофазный). Если 42 В – то приобретайте вибродвигатель ИВ-117 на 42В (трехфазный) – он же может называться как вибродвигатель ИВ-116, ИВ-113 или ИВ-75.

Ярославский завод «Красный Маяк» выпускает по 4 вида комплектов на каждый вид вибродвигателей – комплекты отличаются между собой выбранным вибронаконечником и гибким валом (его соединительными размерами с вибронаконечником).

Глубинный вибратор для бетона ЭПК-1300 на 220 В в комплекте всегда имеет одно и то же название, независимо от выбраннойо вибробулавы.

Комплекты глубинных вибраторов с вибродвигателем на 42 В называются по-разному, хотя и имеют один и тот же вибродвигатель ИВ-117. Пример названий на глубинные вибраторы на 42В в зависимости от вибронаконечника:

• ИВ-75 — глубинный вибратор, вибронаконечник d=28мм,
• ИВ-113 — глубинный вибратор, вибронаконечник d=38 мм,
• ИВ-116 — глубинный вибратор, вибронаконечник d=76 мм,
• ИВ-117 — глубинный вибратор, вибронаконечник d=51 мм.

Технические характеристики на вибродвигатели ИВ-117 на 42В и ЭПК-1300 на 220В

Основные технические характеристики на вибродвигатели ИВ-117 на 42В и ЭПК-1300 на 220В представлены в таблице:

Характеристики на вибродвигатели	ИВ-117 А	ЭПК-1300
Тип двигателя	асинхронный вибродвигатель	асинхронный вибродвигатель
Питание сети, В	42	220
Количество фаз	3	1
Частота, Гц	50	50
Мощность, кВт	1,40	1,30
Масса, кг	12,5	14,9

Вибродвигатели ИВ-117 и ЭПК-1300 могут работать в комплекте с любой булавой.
