Как выбрать циркуляционный насос для отопления: рейтинг лучших моделей

4 Схемы и стандарты монтажа насосного оборудования своими руками

Установка циркуляционных насосов производится двумя способами. Первая схема подключения агрегата – двухтрубная. Такой способ подключения описывается высоким перепадом температур в системе и переменным расходом теплоносителя. Вторая схема – однотрубная. В этом случае перепад температур в системе отопления будет незначительным, а расход носителя постоянным.

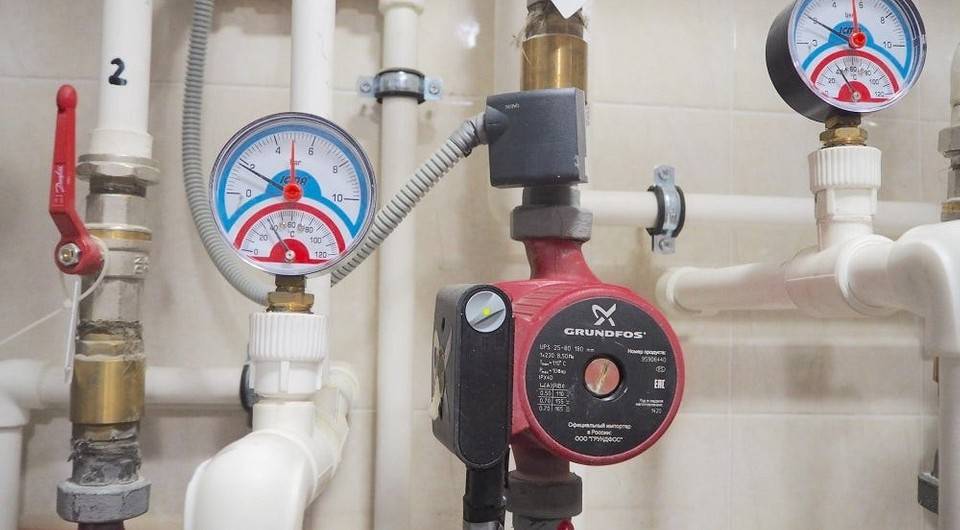

Установленный циркуляционный насос

Подключение насоса своими руками выполняют по инструкции, которая прилагается к агрегату. В ней указывается и порядок монтажа функциональной арматурной цепочки. Перед установкой насоса не забудьте слить из системы всю воду. Нередко возникает необходимость и в ее очистке. В период эксплуатации отопительного котла на внутренних поверхностях труб собирается немало мусора, который ухудшает технические показатели системы.

Специалисты советуют размещать циркуляционную установку перед котлом – на обратке. Делается это для того, чтобы исключить риск закипания отопительной системы открытого типа из-за вакуума, который создается при монтаже насоса на подаче. Кроме того, если вы установите циркуляционный агрегат на обратке, безаварийная его эксплуатация будет существенно увеличена благодаря тому, что он станет функционировать при пониженных температурах.

Сама процедура установки насоса выглядит так:

1. Делаете обвод (на профессиональном сленге – байпас) на участке, где будет размещаться насос. Диаметр байпаса всегда берется немного меньшим по сравнению с сечением основной трубы.
2. Монтируете (строго по горизонтали) вал насосного устройства, сверху размещаете клеммную коробку.
3. Ставите краны (шаровые) с обеих сторон насоса.
4. Устанавливаете фильтр. Без этого приспособления эксплуатировать оборудование не рекомендуется.
5. Размещаете автоматический (как вариант – ручной) выпускной клапан над обводной линией. Это устройство позволит вам осуществлять прочистку воздушных пробок, регулярно образующихся в системе.

Далее на участке входа-выхода циркуляционного агрегата ставится арматура (запорная). Для открытой системы отопления дополнительно необходим расширительный бачок (в закрытых комплексах не ставится). Финальный этап монтажных работ – обработка хорошим герметиком всех без исключения узлов соединения различных элементов системы.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

Перед монтажом насоса изучается руководство пользователя. В нем описаны основные правила монтажа, рекомендации по обслуживанию агрегата. Помпу не врезают в магистраль, а делают для нее байпас – п-образную конструкцию с шаровыми кранами для перекрытия подачи воды и фильтром грубой очистки перед входным патрубком.

Это даст возможность оперативно заменить насос или выполнить ремонтные работы без отключения отопления.

Этапы планирования монтажа:

• выбор места для монтажа;
• количество насосов;
• положение помпы;
• подключение к электросети.

Место монтажа помпы – на основной трубе, сразу после котла или на обратной, после расширительного бака. Рекомендуется последний вариант – это приведет к стабилизации давления, будут отсутствовать рывки скорости движения воды.

Число насосов зависит от схемы трубопроводов. Для классической однотрубной или двухтрубной системы достаточно одной помпы. Если есть одно или несколько ответвлений, характерные для лучевого отопления – на каждую ветку устанавливается отдельный насос.

Общее правило положения насоса – направление ротора только горизонтальное. На каждом патрубке подключения есть стрелка, указывающая направление движения теплоносителя. Если выбрано вертикальное положение и это разрешено изготовителем – номинальная мощность может упасть до 30%.

Подключение электричества стандартное, все модели работают от сети 220 В. Исключения – промышленные помпы и предназначенные для организации централизованного теплоснабжения. Рекомендуется сделать отдельную линию с установкой автомата защиты.

Для подключения можно соединить три провода напрямую с клеммами коробки. Но лучше установить трехконтактную вилку и розетку.

Дополнительно при выборе обращают внимание на производителей. Хорошо зарекомендовали себя модели Willo, Sprut, Grundfos

Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды

Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

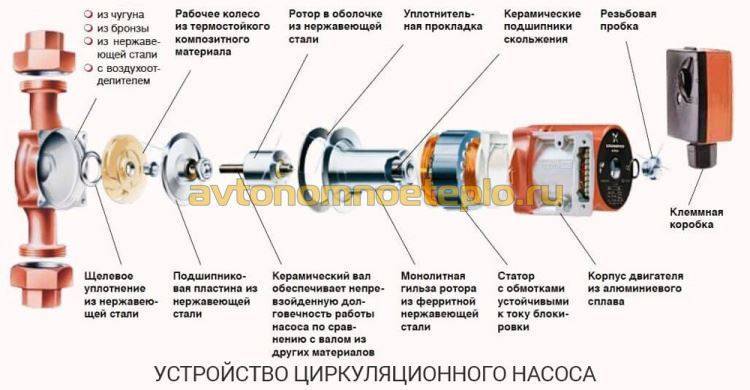

1 Конструкция и принцип действия

С ростом габаритов жилых помещений создать комплекс, позволяющий повысить температуру, становится всё сложнее. Как правило, это многоконтурные схемы, требующие точного расчёта и проектирования. Эффективность решения зависит также и от диаметра труб, которые при обычном передвижении в них воды имеют большой размер. Поэтому для обеспечения постоянного хода теплоносителя монтируются специальные помпы разных видов, что повышает производительность в несколько раз. Основные части подобного устройства следующие:

• корпус из металла или сплава, не подверженный коррозии;
• электродвигатель;
• крыльчатка, представляющая собой колесо с лопастями.

После включения питания ротор мотора начинает вращение, которое передаётся на лопатки нагнетателя. В таком случае в рабочей камере возникает разрежение, поступающее во входную магистраль. За счёт этого совершается всасывание жидкости. На неё оказывает воздействие центробежная сила, которая создаётся во время кручения. Давление растёт, и вода выталкивается с некоторым напором в отопительные трубы через нагнетательный коллектор. Циркуляция в контуре и преодоление силы трения внутри магистрали становятся возможными благодаря напору струи теплоносителя.

Если правильно подобрать насос для системы отопления, прогрев помещений происходит быстро. Поддерживать благоприятную температуру можно с помощью регулировки скорости вращения аппарата. Кроме того, экономятся ресурсы, с воздействием которых повышаются градусы жидкости.

Производители и цены

При выборе производителей циркуляционного насоса подход тот же, что при подборе любой дугой техники. Если есть возможность, лучше брать оборудование европейских производителей, которые на рыке уже давно. Самыми надежными в данном секторе считаются циркуляционные насосы Willo (Вилло), Grundfos (Грундфос), DAB (ДАБ). Есть и другие неплохие марки, но по ним надо читать отзывы.

Название	Производительность	Напор	Количество скоростей	Подсоединительные размеры	Максимальное рабочее давление	Мощность	Материал корпуса	Цена

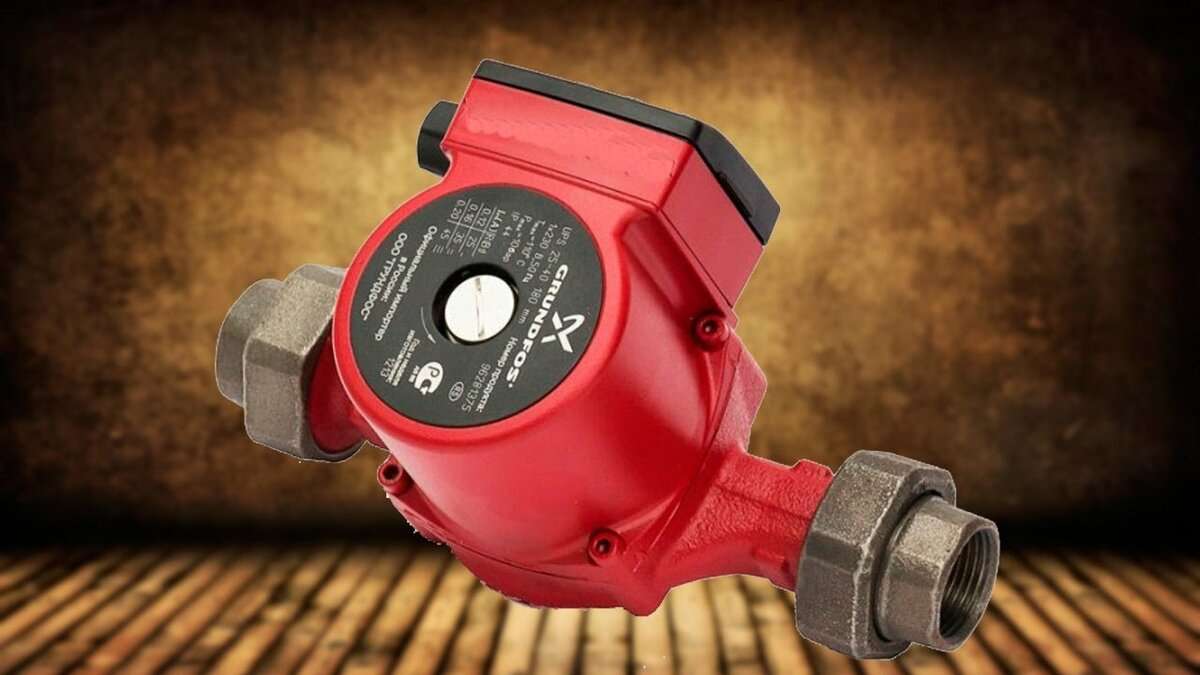

Grundfos UPS 25-80	130 л/мин	8 м	3	G 1 1/2″	10 бар	170 Вт	Чугун	15476 руб
Калибр НЦ-15/6	40 л/мин	6 м	3	внешняя резьба G1	6 атм	90 Вт	Чугун	2350 руб
БЕЛАМОС BRS25/4G	48 л/мин	4,5 м	3	внешняя резьба G1	10 атм	72 Вт	Чугун	2809 руб
Джилекс Циркуль 25/80 280	133,3 л/мин	8,5 м	3	внешняя резьба G1	6 атм	220 Вт	Чугун	6300 руб
Elitech НП 1216/9Э	23 л/мин	9 м	1	внешняя резьба G 3/4	10 атм	105 Вт	Чугун	4800 руб
Marina-Speroni SCR 25/40-180 S	50 л/мин	4 м	1	внешняя резьба G1	10 атм	60 Вт	Чугун	5223 руб
Grundfos UPA 15-90	25 л/мин	8 м	1	внешняя резьба G 3/4	6 атм	120 Вт	Чугун	6950 руб
Wilo Star-RS 15/2-130	41,6 л/мин	2,6 м	3	внутренняя резьба G1		45 Вт	Чугун	5386 руб

Обратите внимание, что все технические характеристики представлены для перемещения воды. Если теплоноситель в системе — незамерзающая жидкость, необходим вносить корректировки

За актуальными для этого типа теплоносителей данными придется обращаться к производителю. В других источниках подобные характеристики найти не удалось.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

1. Производительности.
2. Шумоизоляции.
3. Надежности.
4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

• По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
• По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Лучшие насосы с «сухим» ходом для систем отопления дома

Конструкция подобных моделей предполагает наличие системы уплотнительных колец, ограничивающих контакт ротора с водой. Насосы с «сухим» ходом отличаются высоким КПД и экономичным потреблением электричества. Однако они требуют регулярного технического обслуживания и шумят при работе.

DAB ALP 2000 T

5.0

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Модель отличается бесперебойной работой в различных отопительных системах. Устройство использует в качестве теплоносителя воду или смеси с этиленгликолем. Технополимерное рабочее колесо, защита от коррозии и прочный корпус гарантируют низкую степень изнашиваемости основных узлов насоса.

Благодаря возможности выбора пониженной скорости вращения вала можно снизить уровень шумности аппарата и сэкономить на электричестве. Максимальная температура жидкости составляет 120 °C, напор — до 21 метра. Небольшие габариты насоса упрощают установку прибора в любой точке системы.

Достоинства:

• высокая производительность;
• температура жидкости допускается в пределах -15..+120 °C;
• стабильная работа;
• экономное потребление энергии.

Недостатки:

высокая цена.

DAB ALP 2000 T предназначен для установки в частных домах или малоэтажных зданиях. Высокий класс защиты и давление до 10 атмосфер обеспечивают стабильную работу насоса в разветвленной системе.

VALTEC VSB 04-15

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Главными особенностями модели являются низкий уровень шума и удобство монтажа. Корпус насоса выполнен из латуни и легко крепится к чугунному моторному блоку с помощью накидной гайки.

Максимальное давление аппарата составляет 10 атмосфер, пропускная способность — 0,7 кубометров в час.

Благодаря допустимой температуре окружающей среды от +4 до +50 °C, прибор можно установить не только в жилом, но и в придомовом помещении.

Достоинства:

• высокое давление;
• удобство установки;
• низкая стоимость;
• бесшумная работа.

Недостатки:

короткий кабель.

VALTEC VSB 04-15 неприхотлив к условиям эксплуатации. Его стоит приобрести для установки в загородном доме или хозяйственной постройке. Насос обеспечивает стабильную работу радиаторов и может быть подключен к системе «теплый пол».

JEMIX W15GR-18 A

4.8

★★★★★
оценка редакции

91%
покупателей рекомендуют этот товар

К особенностям модели следует отнести долговечность и удобство управления. Аппарат контролируется переключателем на клеммной коробке. Пользователю доступны три режима работы, позволяющие настроить функционирование насоса в зависимости от текущих потребностей.

Прибор работает от электрической сети 220 В и способен поднять воду на высоту до 18 метров. Чугунный корпус устройства и допустимая температура жидкости в 110 °C позволяют установить его в любой точке трубопровода.

Достоинства:

• долгий срок службы;
• простота регулировки;
• удобство монтажа;
• производительность — 30 л/мин.

Недостатки:

нагревание корпуса при работе.

Jemix W15GR-18 A станет прекрасным решением для частного дома или дачи. Простая настройка и высокая производительность насоса обеспечат стабильную циркуляцию теплоносителя.

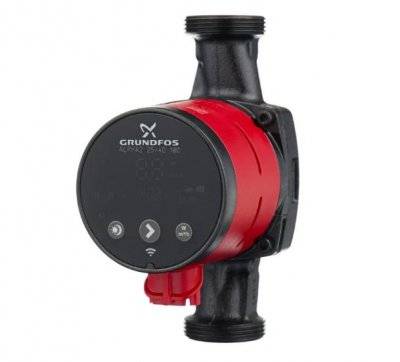

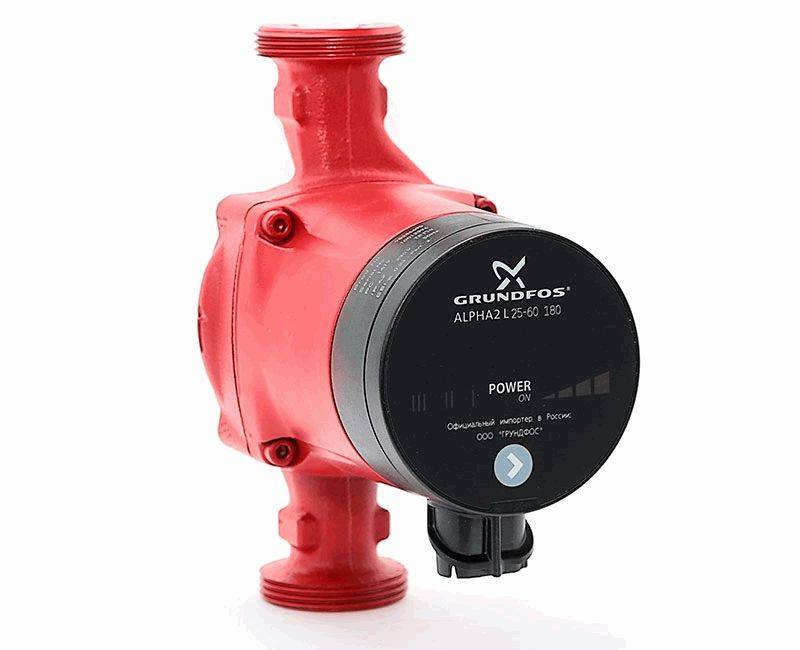

1 Grundfos ALPHA2 L 25-40 180

Перед нами один из лидеров современного рынка. Компания, выпускающая лучшие циркуляционные насосы и не только их. Отличительной чертой данного бренда является высокое качество всей выпускаемой продукции. Что же касается конкретно данного примера, то первое, что бросается в глаза при чтении его характеристик – энергопотребление. Всего 22 ватта в час, и это сравнимо с экономичной лампочкой. Также к преимуществам можно отнести встроенную защиту от перегрева. Известно, что при долгой работе насос начинает сильно нагреваться, и для многих моделей это становится проблемой. Здесь же установлены специальные датчики, защищающие прибор от выхода из строя.

Что же касается остальных технических параметров, то похвастаться насосу особо нечем. Его производительность составляет всего 2,5 кубометра в час, а максимальная высота подъема 4 метра. Для двухэтажного дома этот прибор вряд ли подойдет, да и не рассчитан он на такое использование изначально. Зато в течение многих лет после установки вы не будете переживать за сохранность и работоспособность насоса, так как производитель гарантирует высокое качество, и даже дает пять лет гарантийного обслуживания.

Принцип и схема работы теплового насоса, виды

Принцип

Конструкция любого теплового теплонасоса предусматривает 2 части: наружная (поглощает тепло из внешних источников) и внутренняя (передает изъятое тепло непосредственно в систему отопления помещения). Внешними возобновляемыми источниками тепловой энергии являются, например, тепло земли, воздуха или грунтовых вод. Такая конструкция позволяет существенно снизить затраты на теплоэнергию или охлаждение для частного дома, ведь примерно 75% энергии вырабатывается, благодаря бесплатным источникам.

Схема работы

В состав отопительной установки входят: испаритель; конденсатор; разряжающий вентиль, который понижает давление в системе; компрессор, повышающий давление. Каждый из этих узлов связан друг с другом замкнутой цепью трубопровода, внутри которого находится хладагент. Хладагент в первых циклах находится в жидком состоянии, в следующих – в газообразном. Это вещество обладает низкой температурой кипения поэтому при варианте земляного типа оборудования, способен преобразоваться в газ, достигнув уровня температуры грунта. Далее газ поступает в компрессор, где происходит сильное сжатие, которое приводит к быстрому нагреву. После горячий пар поступает во внутреннюю часть теплонасоса, и уже здесь используется непосредственно для отопления помещений или для нагрева воды. Затем хладагент охлаждается, конденсируется и снова переходит в жидкое состояние. Через расширительный клапан жидкое вещество перетекает в подземную часть, чтобы повторить цикл нагрева.

Принцип охлаждения такой установки аналогичен принципу отопления, но используются не радиаторы, а фанкойлы. Компрессор в этом случае не функционирует. Холодный воздух из скважины напрямую поступает в кондиционирующую систему.

Виды теплонасосов

Какие бывают типы тепловых насосов? Различают оборудование по внешнему источнику теплоэнергии, который используется в системе. Среди бытовых вариантов выделяют 3 типа.

Грунтовый или земляной («грунт-воздух», «грунт-вода»)

Применение земляного теплонасоса в качестве источника теплоэнергии обеспечит эко-чистоту и безопасность. Стоимость такого оборудования высока, но функционал его огромен. Не требуется частого сервисного обслуживания, и обеспечен долгий срок эксплуатации.

Грунтовые теплонасосы могут быть двух видов: с вертикальной или с горизонтальной установкой трубопроводов. Вертикальный метод укладки более дорогостоящий, так как требуется глубокое бурение скважин в диапазоне 50-200 метров. При горизонтальном расположении трубы закладываются на глубину около метра. Для того, чтобы обеспечить сбор необходимого количества теплоэнергии, совокупная площадь трубопроводов должна превышать в 1,5-2 раза площадь отапливаемых помещений.

Водный насос («вода-воздух», «вода-вода»)

Для южных регионов с теплым климатом подойдут водяные установки. В прогретых на солнце водоемах температура воды на определенной глубине относительно устойчива. Предпочтительно прокладывать шланги в самом грунте дна, где температура выше. Для фиксации подводных трубопроводов используется груз.

Воздушный («воздух-вода», воздух-воздух»)

В установке воздушного типа источником энергии является воздух из внешней среды, который поступает на теплообменник испарителя, в где расположен жидкий хладогент. Температура хладогента всегда ниже, чем температура поступающего в систему воздуха, поэтому вещество моментально закипает и становится горячим паром.

Помимо классических моделей, востребованы комбинированные варианты установок. Такие теплонасосы дополнены газовым или же электрическим нагревателем. При плохих климатических условиях, производительность отопительного устройства уменьшается, и аппарат переключается на альтернативный вариант обогрева. Особенно актуально такое дополнение для оборудования типа «воздух-вода» или «воздух-воздух», так как именно этим видам свойственно понижение эффективности.

Для регионов с долгими холодными зимами надежнее всего использовать геотермальные (грунтовые) тепловые насосы. Воздушные теплонасосы подойдут для территорий с мягким южным климатом. Также при установке оборудования, использующего энергию земли, следует учитывать особенности грунта. Продуктивность теплонасоса будет гораздо выше в глинистом грунте, нежели в песчаном. Помимо этого, имеет значение глубина расположения трубопроводов, трубы необходимо укладывать глубже уровня промерзания земли в холодные периоды.
