5 Нюансы выбора
Конечно, для отопительных систем различного исполнения необходимы разные устройства регулировки подачи жидкости. Но существуют общие рекомендации, которых следует придерживаться во время выбора трёхходового вентиля. При покупке приспособления рекомендуется опираться на следующие правила:
- 1. Лучше всего приобретать продукцию авторитетных производителей. Довольно часто можно встретить некачественные запорные механизмы от малоизвестных фирм.
- 2. Наилучшим материалом является медь или латунь.
- 3. Самым долговечным считается ручной тип управления.
Важным моментом при выборе механизма являются технические параметры конкретной отопительной системы. Следует учитывать уровень давления, амплитуду перепадов температуры, пропускную способность. Для небольших комнат (например, санузлов) покупать дорогое оборудование с термосмесителем не стоит. Он необходим для больших площадей, где планируется установить тёплые полы. В таком случае лучше брать кран с автоматической терморегулировкой. Нужно, чтобы изделие соответствовало ГОСТу 12894−2005.
Монтаж и эксплуатация
Чтобы монтаж трехходового крана был выполнен успешно, важно следовать чертежам и пошаговым инструкциям
Также нужно обращать внимание на несколько нюансов предстоящей установки:
Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям
Чтобы правильно установить трехходовой кран, важно следовать чертежам и пошаговым инструкциям
На корпусе тройника расположена специальная схема со стрелками, которые детально отображают направление потока воды. Ее наличие существенно упрощает монтажные работы и позволяет быстро и безошибочно подключить важные узлы.
Выполняя сварку металлических механизмов, нельзя допускать превышения потока температуры в зоне стыков более +100 °C
Важно следить за тем, чтобы в систему не проникали окалины или грязь, в противном случае это может привести к непоправимым последствиям.
Для установки тройника нужно выбирать такое место, к которому будет легко добраться для ремонта или обслуживания. Если крану придется пропускать недостаточно качественную жидкость, его рекомендуется дополнительно оснастить фильтрующими узлами.
Способ фиксации изделия может быть и вертикальным, и горизонтальным. На эффективность работы это никак не влияет
Что касается вентиля, то его устанавливают непосредственно перед циркуляционным насосом.
На эффективность работы это никак не влияет. Что касается вентиля, то его устанавливают непосредственно перед циркуляционным насосом.
Чтобы тройник функционировал долго, надежно и качественно, необходимо учитывать правила эксплуатации и вовремя обслуживать его. От правильного и корректного использования зависит срок службы приспособления.
Сферы применения
Трехходовой клапан, принцип работы которого был рассмотрен выше, обладает достаточно широкой сферой применения. Так, такие его разновидности, как электромагнитное устройство или же прибор с термоголовкой, часто встречаются в современных магистралях, где требуется корректировка пропорций при смешивании двух разделенных потоков жидкости, но без снижения мощности или объема.
Что же касается использования в быту, то самым популярным здесь считается термостатический смесительный прибор, с помощью которого, как уже отмечалось выше, можно регулировать температуру рабочей жидкости. Эта жидкость может подаваться как в трубопровод «теплого пола», так и в отопительные радиаторы. А если клапан еще и имеет автоматическое управление, то контролировать температуру в жилище можно будет без каких-либо проблем!
Обратите внимание! Применение трехходового клапана в отопительной системе в целях уравновешивания перепадов температуры крайне выгодно не только в плане комфорта и удобства, но и в плане экономии средств. Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно. В некоторых системах клапан попросту необходим
Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений
В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений
Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно. В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений.
Подобного рода регулирующие устройства также используются в системах водоподачи в целях получения перманентного потока с требуемой температурой. Простейшим примером является обыкновенный смеситель, при котором можно сделать воду горячее/прохладнее открытием/закрытием холодного крана.
Предохранительный клапан для бойлера
Ранее мы описывали как выбрать и подключить предохранительный клапан для бойлера, рассказывали о сферах его применения и внутреннем устройстве. В дополнение к этой статье рекомендуем ознакомится:
Критерии выбора
Трехходовой клапан для твердотопливного котла
Перед тем как подобрать трехходовой клапан для котла, нужно выяснить рабочие параметры теплоносителя, его расход и схему обвязки. Температуру и расход теплоносителя определяют из проектной документации, если она отсутствует, то рекомендуемую температуру воды в обратном трубопроводе можно найти в паспорте на твердотопливный котел. Как правило, она составляет 45-50 ⁰С. Расход теплоносителя нужно знать для того, чтобы осуществить подбор трехходового клапана по его пропускной способности. При отсутствии данных надо просто воспользоваться формулой:
G = 3600Q / c (∆t), где:
- G – расход воды по массе, кг/ч;
- Q – тепловая мощность системы отопления;
- с – удельная теплоемкость воды, равна 4.187 кДж / (кг ⁰С);
- ∆t – разность температур в подающем и обратном трубопроводах.
Учитывая, что для воды значения массы и объема – величины идентичные, то расход может выражаться как в кг/ч, так и в дм 3 /ч. Рассчитав расход, сравнивают его значение с пропускной способностью крана, указанной в паспорте.
Выбирать изделие по типу привода надо в зависимости от схемы обвязки твердотопливной установки. В простейшей схеме подключения применяется трехходовой термостатический клапан для котла:
Здесь представлена обвязка отопительной установки с тепловым аккумулятором, вода в котором начинает прогреваться только после того, как твердотопливный котел нагреет до установленной температуры воду, циркулирующую по малому кругу (через патрубки № 3 и 1). Когда теплоноситель нагреется, то настроенный на одну из трех возможных температур трехходовой кран начнет открывать поток холодной воды из патрубка №2. Тогда горячая вода будет поступать в бак теплового аккумулятора, замещая уходящую холодную.
Более сложная схема обвязки предполагает использование твердотопливного котла с трехходовым клапаном с управлением внешним контроллером:
Схема использования твердотопливного котла с трехходовым клапаном
Тут применены смесительные краны с двумя видами приводов, работающие в двух контурах циркуляции теплоносителя. Первый, стоящий возле источника тепла – термостатический, работает по принципу, рассмотренному выше. Второй имеет электрический привод, управляемый контроллером в зависимости от сигналов датчиков. Здесь работа трехходового клапана направлена на поддержание необходимой температуры теплоносителя в контуре системы отопления. Устройство с электроприводом может быть задействовано и в первичном контуре, если в котельной работают два или несколько разных котельных установок под управлением одного контроллера.
Еще один критерий, по которому следует выбирать трехходовой клапан для твердотопливных котлов, — это диапазон устанавливаемых температур. Здесь речь идет об изделиях с термостатическим приводом, которые могут применяться как в котловых обвязках, так и в системах теплых полов или ГВС. Производители предлагают краны с разными диапазонами регулировки в зависимости от назначения изделия, например, от 20 до 43 ⁰С, от 35 до 60 ⁰С и так далее
На это нужно обратить внимание при покупке, в данном примере для подключения к твердотопливному котлу предпочтительнее второй вариант
Перед монтажом обвязки нелишним будет знать, как проверить трехходовой клапан, который вы недавно приобрели. Новое изделие испытать несложно: надо лишь установить минимальную температуру из регулируемого диапазона и в патрубок №3 (см. Рисунок) заливать горячую воду. Через некоторое время работоспособный кран его перекроет. Проверять клапан в уже смонтированной системе можно, измеряя температуру воды в обратном трубопроводе на входе в твердотопливный котел. Ее значение должно соответствовать установленному на термостате.
Как удалить воздушную пробку
В идеале, газы поднимаются к самым высоким точкам контура, где установлены воздухоотводчики, и стравливаются оттуда клапанами, работающими в ручном или автоматическом режиме. На практике же ошибки проектирования или монтажа трубопровода приводят к формированию воздушных пробок в труднодоступных местах.
Чтобы удалить такую пробку, необходимо найти ее расположение — по журчанию теплоносителя, протекающего через завоздушенный участок, по относительно низкой температуре трубы или радиатора, по звонкому звуку при простукивании труб.
Выгнать пробку из автономной системы отопления поможет повышение температуры теплоносителя и/или давления в системе. Для воздействия давлением необходимо открыть подпиточный кран и ближний к воздушной пробке спускной клапан (по направлению потока). Поступающая в систему вода повышает давление и заставляет пробку продвигаться. Убедившись, что пробка вышла через клапан (он перестает шипеть), систему возвращают в обычный рабочий режим.
В более сложных случаях воздействуют не только давлением, но и температурой. Теплоноситель нельзя нагревать свыше максимально допустимых значений, чтобы не вывести отопительную систему из строя.
Важно! Регулярное формирование пробки в одном и том же месте свидетельствует о просчетах в проекте или некорректном монтаже. Рекомендуется установить в проблемном месте воздухоотводчик, врезав тройник в трубопровод
Схемы установки Трёхходовых клапанов
Идеальная согласованность клапана с электроприводом ESBE.
Технические данные и характеристики клапанов ESBE серии VRG130
Класс давления _____ PN10
ВНЕШНЯЯ РЕЗЬБА Серия VRG132
Температура теплоносителя max (постоянно) ____ +110ºC………………………………….. max (переменно) ____ +130ºC………………………………….. min ____ -10ºC Крутящий момент (при номинальном давлении) DN15-32 ____ ………………………………………………………….. DN40-50 ____ Утечка через закрытый клапан, % от потока (Дифференциальное давление 100 кПа):……………………………………………….. смесительный ____ ……………………………………………….. отводной ____ Давление блокировки ____ 200 кПа (2 бар) Диапазон регулирования Kv/Kv min, A-AB: ____ 100 Подсоединения: ………. Внутренняя резьба, EN 10226-1 …………………………….. Наружная резьба, ISO 228/1
КОМПРЕССИОННЫЙ ФИТИНГ Серия VRG133
…………………………….. Компрессионный фитинг, EN 1254-2Материалы Корпус клапана и золотник ____ Латунь DZR, CW 602N Шток и втулка ____ PPS композит Уплотнительные прокладки ____ EPDM

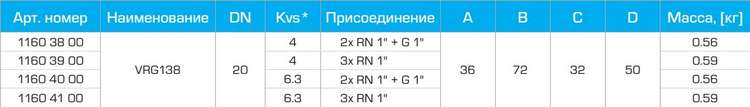

НАКИДНАЯ ГАЙКА Серия VRG138
НАКИДНАЯ ГАЙКА / НАРУЖНАЯ РЕЗЬБА Серия VRG138
Смесительный клапан ESBE серии VRG130 используется в следующих областях:
- Отопление
- Комфортное охлаждение
- Питьевое водопотребление
- Отопление полов
- Нагрев от солнечных панелей
- Вентиляция
- Зональные отопительные системы
- Системы центрального горячего водоснабжения
- Системы центрального отопления
- Системы центрального охлаждения
ФЛАНЕЦ / НАРУЖНАЯ РЕЗЬБА Серия VRG139
* Значение Kvs в м*3/ч при перепаде давления 1 бар
* Значение Kvs в м*3/ч при перепаде давления 1 бар
* Значение Kvs в м*3/ч при перепаде давления 1 бар CPF — компрессионный фитинг
* Значение Kvs в м*3/ч при перепаде давления 1 бар RN — Накидная гайка
* Значение Kvs в м*3/ч при перепаде давления 1 бар FN — фланец насоса
Использование трехходовых клапанов ESBE
СМЕСИТЕЛЬНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE
ОТВОДНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE

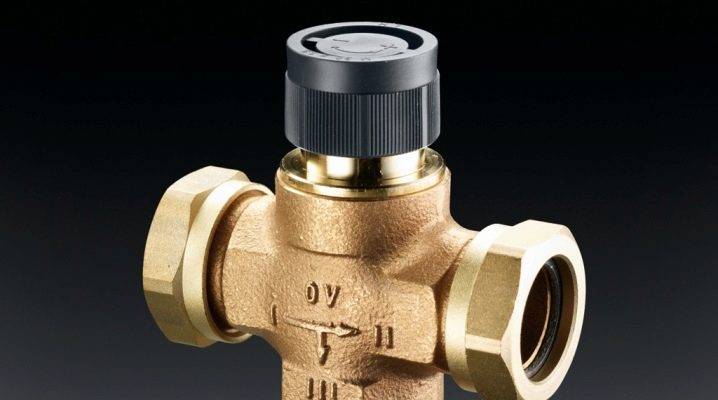

Трехходовые клапаны ESBE серии VRG130 — это компактные смесительные клапаны высочайшего качества, имеющие крайне низкие показатели утечек. Для изготовления клапанов ESBE используется специальный латунный сплав (DZR), который существенно расширяет температурные пределы эксплуатации вентиля. Для удобства ручного управления трехходовыми вентилями ESBE, они оснащаются специальными ручками и ограничителями угла поворота в 90 градусов. Шкала позиции трехходового клапана может поворачивается и переключается. Эта функция существенно упрощает процесс монтажа клапана и дает возможность устанавливать вентиль практически в любом положении. В случае необходимости оборудования клапана автоматическим управлением, компанией ESBE разработаны электроприводы различных серий. Сервоприводы серий ARA600, 90, 90C, CRB100, CRA110 идеально согласованы с трехходовыми клапанами серии VRG130 и обладают уникальным соединением клапан-сервопривод, благодаря чему отличаются высочайшей точностью регулировки. Для расширения и усложнения функционала трехходовых клапанов применяются контроллеры ESBE, которые существенно расширяют сферы применения вентилей. Трехходовые клапаны ESBE серии VRG130 производятся в пяти типоразмерах (DN 15 – 50) и с шестью типами соединений: с внутренней или внешней резьбой, с накидной гайкой в DN20, с фланцевым соединением или с компрессионными фитингами для труб внешним диаметром 22 и 28 мм.
Монтаж и Обслуживание
Благодаря узкой и компактной конструкции клапана ESBE обеспечивается удобный доступ инструмента при монтаже и демонтаже вентиля. Предусмотрен ремкомплект для основных компонентов клапана.
Примеры установки
Все указанные в инструкции варианты установки клапанов могут быть зеркально отражены. Шкала позиции клапана переворачивается и поворачивается в зависимости от вариантов установки и обязательно устанавливается в правильную позицию (как продемонстрировано в инструкции по установке). Фигуры, изображенные на отверстиях клапана (■●▲), снижают риск неправильного монтажа.
УСТАНОВКА СМЕСИТЕЛЬНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE
УСТАНОВКА ОТВОДНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE
Ротационное устройство VRG130 + ARA600 3-ТОЧЕЧНЫМ
Купить продукцию компании ESBE Вы можете позвонив по телефону (8017) 399-97-01. Также по этому телефону вы можете получить подробную информацию о технических характеристиках устройства, его цене, наличии на складе (Минск, Гродно, Витебск, Гомель, Брест, Могилев, Борисов) и сроках поставки.
Источник тепла определяет выбор схемы узла регулирования
На стадии проектирования систем вентиляции и систем теплоснабжения приточных установок выбор схем и типа узлов обвязки калориферов непосредственным образом зависит от самого источника тепла.
Так, например, индивидуальные котельные, как правило, не требовательны к температуре возвращаемого теплоносителя, но перепад в теплосети должен быть постоянным. То есть регулирующий клапан не должен быть перекрыт со стороны теплосети либо должна быть предусмотрена перемычка для протока воды через нее в обратку, когда прямой порт клапана закрывается. К таким схемам, в основном, относится узел обвязки калориферов, выполненный во 2-м варианте (схема №4). Таким образом, водогрейные котлы будут работать на постоянном расходе и не будут перегреваться при нехватке теплоносителя.
Узел обвязки калорифера с трехходовым клапаном без перемычек может использоваться при центральном теплоснабжении с независимым подключением через пластинчатый теплообменник. Это обусловлено низкими предельными параметрами теплоносителя: максимальной температурой (у латунных регулирующих клапанов это порядка 110°С, а чугунных 90-95°С) и рабочим давлением, как правило, не превышающим 10 атм. В центральных теплосетях возможны пиковые температуры порядка 150°С и скачки давления до 16 атм. Так как при работе трехходового клапана происходит закрытие прямого порта, то в сети теплоснабжения будет переменный расход. Основным требованием является установка на сетевой насос преобразователя частоты, который и будет подстраивать работу системы под изменяющиеся параметры. Также эта схема применима и для работы с котельными установками при выполнении всех выше сказанных требований.
Схема подключения калориферов №3 является наиболее универсальной, обладающей практически одними плюсами управления и регулирования, но имеющая более высокую стоимость. Главным распространением проектирования схемы с двухходовым седельным клапаном получило применение при зависимом подключении к теплосетям. Во время работы схемы в целом происходит так называемый «контроль обратки», когда автоматика отслеживает и контролирует при помощи клапана максимально разрешенную температуру теплоносителя возвращаемого в тепловую сеть. Со стороны центральной тепловой сети, как правило, существует достаточно большой избыточный перепад, который позволяет подбирать диаметр клапана по расчетному коэффициенту пропускной способности Kv. Диаметр клапана может быть значительно меньше диаметра системы, а, следовательно, инерционность срабатывания и реагирования системы теплоснабжения будет гораздо выше, чем в схемах с трехходовыми клапанами.
Трехходовой кран для отопления
Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.
Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.
Крана трехходовый — принцип работы
Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.
Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.
При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.
Типы трехходовых кранов в системах отопления
В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.
Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.
От трехходового крана к трехходовому клапану
Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.
Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.
В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:
Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.
Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д
Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится
Иными словами, система отопления с трехходовым клапаном никогда не разморозится.
Как правильно выбирать
Прежде чем приступать к непосредственной покупке клапана, следует выяснить массу моментов, касательно используемого котла и особенностей системы отопления, это позволит повысить эффективность работы системы, в ином случае – это может привезти к ухудшению штатных показателей.
Главным в данном вопросе является определение рабочих параметров теплоносителя(это легко выяснить с помощью имеющейся документации). Кроме того, необходимо учитывать расход на обогрев и саму схему обвязки.
Определить расход и температуру теплоносителя можно с помощью проектной документации. В случае, если таковая отсутствует, использовать можно рекомендации, которые указаны в паспорте самого котла, который и используется в системе.
Все эти параметры нужны для того, что бы правильно подобрать клапан (выбирать предстоит сугубо по пропускной способности).
Система управления привода выбирается по типу системы обогрева и обвязке самого котла. Самые простые модели и варианты подразумевают использование обычного термостатического клапана (хотя бывают исключения). А, как уже говорилось, для обеспечения качественной работы подогрева пола, следует использовать изделие с термостатической головкой.
Если планируется работа со сложной системой обвязки, то производители рекомендуют использовать клапан с внешним управляющим контроллером.
Как бы то ни было, любая современная система отопления должна использовать трехходовой клапан, являющийся важным узлом во всей системе и заменить его попросту нечем – альтернатива не была придумана.
Исключением можно назвать используемые ранее элеваторные системы, которые уже длительный срок не эксплуатируются и считаются устаревшими (в силу малой свой эффективности и удобства).
Обязательно следует учитывать, что существует не только смесительный клапан, но и разделительный. Рассмотренный выше первый вариант подразумевает возможность смешения двух потоков в один, а второй вариант –разделительного клапана, предлагает возможность разделить один поток на два, при этом регулируя подачу в каждый из выходов.
Оба эти виды клапанов могут быть использованы в системе. Однако смесительный необходим в любом случае, а разделительный редко применяются в простых системах отопления.
Правильным выбор клапана можно назвать в том случае, если пользователь выбирает покупку не только по пропускной способности, но и по температуре. Если первый критерий отбора является основным – не учитывая его, нельзя рассчитывать на функциональность системы в целом, то второй критерий подразумевает длительность работы клапана – если он не рассчитан на функционирование в системе, где температура выше, чем допустимая у самого клапана – деталь будет изнашиваться быстрее и потребует замены, либо вообще не будет функционировать.
Автономная система отопления представляет собой гораздо более сложный механизм, состоящий из большого количества взаимосвязанных узлов и агрегатов, которые выполняют соответствующие функции. Трехходовой клапан для котла в этом механизме играет роль смесителя, в котором происходит регулировка температуры теплоносителя.
Делается это для того, чтобы трубы равномерно прогревались и уровень отопления в каждой комнате был примерно одинаковым. Если не использовать деталь, то получится, что вода при прохождении через теплообменник будет нагреваться не одинаково, и в результате часть комнат получит меньше тепловой энергии, чем все остальные помещения.
Регулировочные краны для радиаторов отопления
Для соединения отопительного трубопровода с батареей широко используются радиаторные краны. Это запорная арматура, позволяющая контролировать расход горячей воды или отключать поврежденный участок магистрали. Также ее задачей являются: сброс теплоносителя и препятствование появлению воздушных пробок. Обычные краны шарового типа могут находиться только в положении «открыт/закрыт» и не рекомендуются для врезки в систему отопления, в то время как специальные запорные устройства (имеющие похожую конструкцию) позволяют плавно регулировать процесс циркуляции теплоносителя и способствуют более эффективной теплоотдаче.
По сути, такие изделия представляют собой запорно-регулирующие вентили, максимально защищенные от коррозии. Материалом служит латунь (иногда с добавлением свинца) или высококачественный пропилен. В первом случае кран для радиатора крепится на фитинг с резьбой, во втором используется сварка. Сверху металл покрывается защитным слоем из хрома или никеля (методом напыления). Деталь, регулирующая расход теплоносителя, называется термоголовкой, она характерна исключительно для кранов подобного типа. Внешний вид и конструкция выглядят эстетично; устройства устанавливаются:
- На стояках в квартирах с централизованным отоплением, с целью разделения на участки для последовательного ремонта.
- На байпасах — для переключения насоса.
- Возле радиатора отопления, для удобного демонтажа и ремонта.
- В точках возможного скопления воздуха.
В зависимости от способа контроля расхода теплоносителя различают:
- обычные регулирующие краны для радиатора;
- устройства с термоголовкой (их еще называют термостатическими);
- модели с терморегулятором для отопительных батарей.
1. Регулировочные краны.
Они в свою очередь подразделяются на прямые и угловые типы (монтируются в зависимости от подачи теплоносителя). Такое исполнение позволяет регулировать расход исключительно вручную, что не всегда удобно. Краны герметичны, протечек не допускают, а главное — защищают радиаторы отопления от гидравлического удара при заполнении водой. Шкала определения температуры у них отсутствует, настройка выполняется с погрешностью. Обычные радиаторные регулировочные краны лучше всего использовать при сборке индивидуальной системы отопления. Хотя их внешний вид довольно эстетичный, в силу чего неплохо смотрятся и в офисе.
2. Устройства с терморегулятором.
Контроль над расходом теплоносителя в данном случае осуществляется с помощью:
- Обычной двухрежимной шаровой запорной арматуры.
- Конусного вентиля, позволяющего оставлять кран в промежуточном положении. Небольшим недостатком является ручной возврат в исходное состояние и потребность в отслеживании текущего.
- Автоматического терморегулятора, вмонтированного в отверстие перед радиатором отопления.
Принцип действия кранов основан на изменении проходимости теплоносителя, поступающего в радиатор, в зависимости от температуры в помещении. Их врезка способствует экономии энергоносителей и позволяет создать локальные зоны с нужной теплоотдачей. Краны с терморегулятором устанавливаются в одно- или двухтрубной системе отопления, в первом случае их нельзя монтировать без байпасов.
3. Термостатические радиаторные виды.
Это устройства для самостоятельного контроля за температурой. Термоголовка представляет собой кольцо с чувствительным элементом, реагирующее на тепловые колебания и изменяющее величину потока внутри схемы отопления. Выпускаются разновидности с ручной и автоматической регулировкой. В первом случае температура изменяется самостоятельно, во втором — автономно: сифон с жидкостью при превышении определенного значения увеличивает свой объем и меняет положение штока. Монтаж допустим как в одно-, так и двухтрубной системе отопления, термостатические устройства подходят при любой схеме подключения: боковой, нижней, диагональной.
Такие краны и вентили для радиаторов экономически выгодны, несмотря на высокую стоимость. Они самостоятельно поддерживают параметры системы отопления на заданном уровне, защищают батареи от промерзания и снижают расход газа, посему особенно актуальны для частных домов. Но точное отслеживание требует учета определенных условий эксплуатации, а именно: краны с термоголовкой не закрываются мебелью или другими материалами, плюс на них не должны падать прямые солнечные лучи. Если эти условия невыполнимы, то стоит купить другой тип вентиля для отопительного радиатора.
