Как правильно рассчитать диаметр воздуховода ↑
Выбор диаметра трубы воздуховода не менее важен, чем выбор ее конструкции и материала изготовления. Неправильные расчеты приведут к ухудшению работы оборудования – увеличению уровня шума, повышенной нагрузке на функциональные элементы, снижению КПД и др. Это может закончиться поломкой вытяжки и дорогостоящим ремонтом.
Как определить, какой диаметр воздуховода для кухонной вытяжки вам нужен? В этом вопросе ориентируйтесь на размер и форму вентиляционного выхода на кухне и патрубка самой вытяжки. Воздуховод не может иметь диаметр меньший, чем у них. В идеале они должны совпадать. Если этого не происходит, придется приобретать специальные переходные элементы, способные обеспечить герметичное прилегание трубы.
Какие же размеры может иметь воздуховод? Для конструкций с круглым сечением минимальный диаметр составляет 80 мм, его максимальное значение может достигать 30 мм. Вы без труда сможете подобрать нужный вам вариант, так как размерный шаг составляет 10 мм. То есть, 80, 90, 100 мм и т. д. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
Воздуховоды для кухни различного диаметра

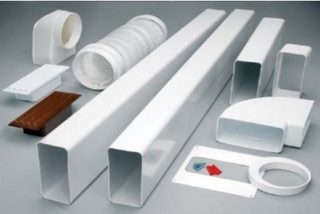

Трубы с прямоугольным сечением представлены в меньшем ассортименте. И размерный ряд ориентирован на бытовые вытяжки небольшой мощности. Самые ходовые размеры – 50х100 мм, а также 80х150 мм. Для монтажа таких конструкций понадобятся переходники, но необходимо помнить о том, что переход с одного сечения на другое негативно скажется на КПД вытяжки.
Переходник с прямоугольного на круглое сечение трубы
Элементы вентиляции

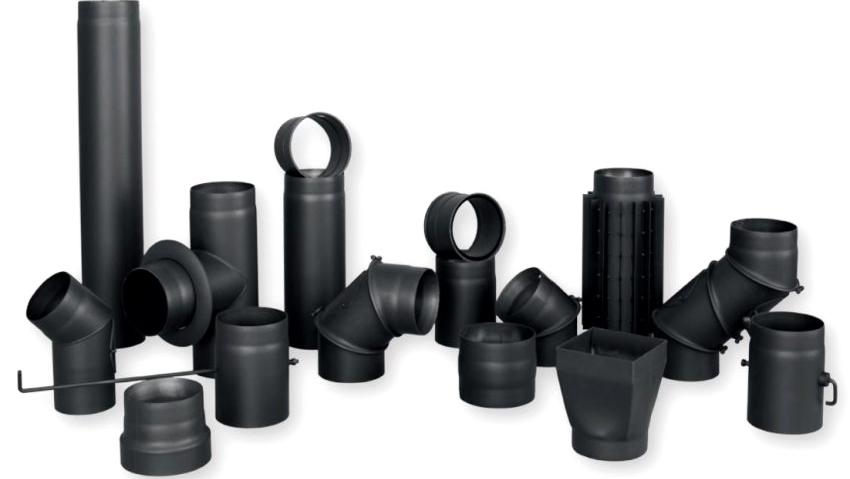

При монтаже вытяжной системы одними трубами не обойтись, потребуется приобрести фитинги. С их помощью можно решать различные задачи — создавать прямые углы, обеспечить герметичность всей системы, соединить воздуховоды с вентиляционным отверстием. Одним из самых важных элементов вытяжки является переходник. Он предназначен для соединения труб разного диаметра.
Часто для предотвращения попадания использованного воздуха в помещение система вентиляции оснащается обратным клапаном. Максимальная герметичность всей конструкции может быть обеспечена только благодаря тщательному подбору фитингов в соответствии с применяемыми трубами. В частных домах также часто применяется дефлектор. Эта деталь позволяет защитить вентиляционную шахту от забивания посторонними предметами и предотвращает попадание внутрь системы атмосферных осадков. Кроме этого, дефлектор способен на 15−20% увеличить КПД вытяжки.
Важность трубы для вытяжки на кухне и применение
Разновидности труб для вытяжки на кухне
Трубопровод устанавливается в составе проточной или циркуляционной вентиляционной системы. В кухне применяется первая схема, которая полностью удаляет грязные потоки и не использует их повторно после частичной обработки. Для качественной очистки воздуха недостаточно только отверстия в канальном стояке, поэтому используются вентиляционные трубы для газовых вытяжек.
Достоинства и недостатки
К достоинствам относится то, что труба соединяет купольную вытяжку с входом вентиляционной шахты и неприятные запахи в составе воздуха не идут в другие комнаты квартиры. Стенки коллектора выполняются из прочного и долговечного материала, который сопротивляется высоким температурам и действию химических реагентов.
Недостатком является громоздкость и необходимость заделки декоративными панелями, чтобы не портить интерьер. Некачественная установка ведет к усилению шума от работы вентилятора. Трубопроводы требуют наружной и внутренней очистки.
Отличие от вентиляции
От естественного проветривания кухонная вытяжка отличается тем, что удаляет загрязненный воздух принудительным способом и не зависит от атмосферных и погодных явлений. На общеобменную вентиляцию труба под вытяжку на кухню не похожа тем, что конструкция выводит отработанные массы с отдельного места, и не обеспечивает общий воздухообмен во всех помещениях.
Разновидности кухонных вытяжек с отводом в вентиляцию
Приспособления устанавливаются непосредственно над плитой. Они различаются по способу крепления и месту установки.

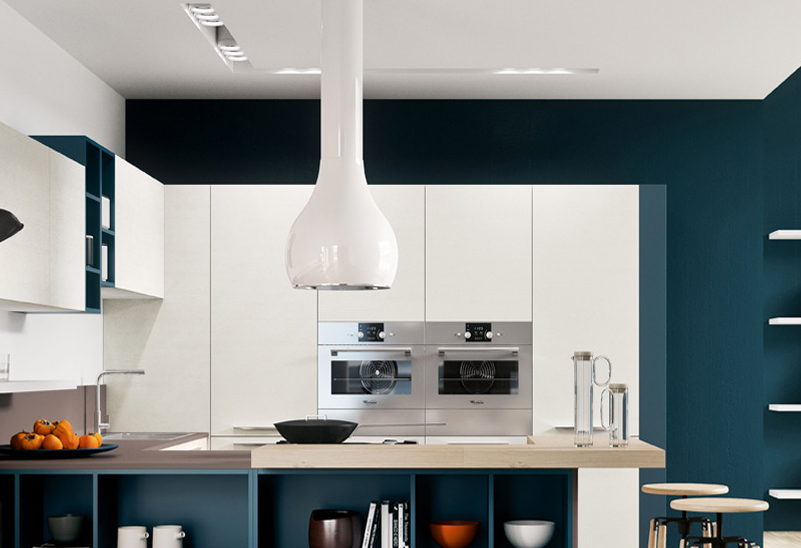

Островные
Другое название изделий — подвесные. Такие экземпляры используются, если плита стоит не у стены, а в центре комнаты. Тогда оборудование подвешивается под потолок над ней. Подобные модели смотрятся очень стильно и оригинально, но подходят они только для крупногабаритных кухонь.
Оригинальная и стильная островная вытяжка
Навесные
Одни из самых популярных устройств. Крепятся на стену, во многих случаях под кухонной полкой. Позволяют экономить пространство, что удобно для маленьких комнат. Монтаж таких установок не вызывает особых трудностей. Смотрятся привлекательно, стоят недорого и отлично справляются со своими обязанностями. Обладают низким уровнем шума.
Навесной вариант — один из самых популярныхИнтересно! Навесное оборудование бывает плоским и купольным. Последнее время производители начали изготавливать наклонные модели, которые складываются и раскладываются при необходимости.

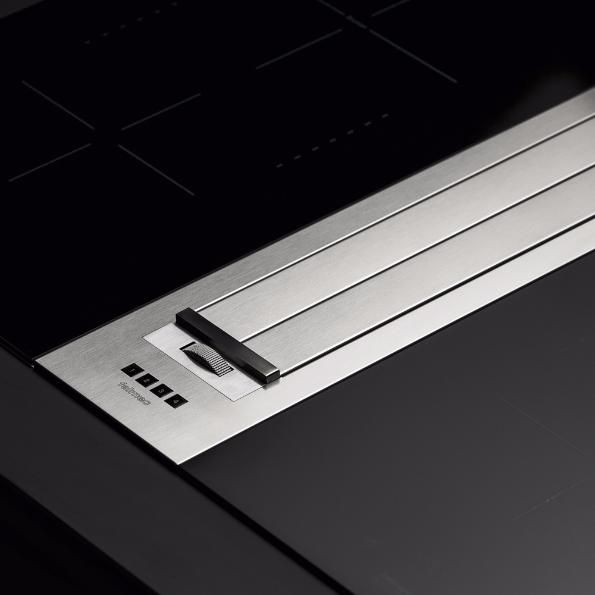

Встраиваемые
Такой вариант самый удобный и внешне привлекательный — экземпляры выигрышно смотрятся в любом интерьере, даже в самой малогабаритной кухне. Особое значение при выборе следует уделить размерам, вытяжка должна вписываться в габариты кухонного гарнитура и соответствовать размерам плиты. Обычно глубина вытяжной техники составляет 60 см, многие изделия производят с раздвижным козырьком, что позволяет еще больше экономить пространство.
Встраиваемая модель
Каминные
Стоят дорого, но выглядят невероятно красиво и роскошно. Устанавливаются на дизайнерских элитных кухнях, где каждая деталь продумана до мелочей. Для эффективной работы устройства необходима качественная современная система вентиляции, а сложный монтаж требует обязательного участия специалистов. Техника способна справиться с большими объемами загрязнений.
Каминная вытяжка смотрится роскошно
Наклонные
Современный вариант для компактных помещений. Занимает мало места и выглядит очень стильно. Отлично впишется в дизайнерский интерьер. Прекрасно справляется со своими обязанностями и непривередлива в уходе.
Наклонная вытяжка подойдет для компактного помещения
Угловые
Предназначены для размещения в углу кухни. Монтируются к стене, бывают различной формы — Т-образной или купольной. Угловое расположение плиты — нестандартное решение, позволяющее грамотно распорядиться пространством маленького помещения. Требуют установки недалеко от вентиляции ввиду особенностей конструкции.
Угловая вытяжкаПолезно! Угловая вытяжка должна соответствовать размерам плиты или превосходить ее по габаритам. Это даст возможность эффективно и быстро отводить грязный воздух и неприятный запах из помещения. В магазинах есть модели с размерами от 50 до 90 см.
Гофрированный воздуховод
Такой воздуховод имеет одно важное достоинство — простоту монтажа. Для установки металлической гофры достаточно просто закрепить ее одним краем к вытяжке, а другим краем к вентиляционному каналу. Для монтажа используются специальные круглые хомуты, стягиваемые болтами
Конструкция вытяжки такова, что ее выход представляет собой квадрат. Поэтому при покупке гофры сразу покупайте переходник на вытяжку, имеющий круглое сечение
Для монтажа используются специальные круглые хомуты, стягиваемые болтами. Конструкция вытяжки такова, что ее выход представляет собой квадрат. Поэтому при покупке гофры сразу покупайте переходник на вытяжку, имеющий круглое сечение.
К преимуществам гофрированного воздуховода можно отнести:
- возможность растягивания гофры по длине на значительное расстояние;
- отсутствие резких изгибов и дополнительных соединительных элементов, что уменьшает внутреннее сопротивление внутри трубы;
- демократическая цена, в несколько раз меньшая, нежели стоимость пластиковых воздуховодов;
- возможность установки гофры большего диаметра, нежели диаметр вытяжки. Для этого воздуховод плотно прижимается хомутом к переходнику.
Диаметр труб для вытяжки
Вентиляционная труба для вытяжки или воздуховоднеобходимо еще подобрать по диаметру. Он не должен быть меньше диаметра выходного отверстия вытяжки и вентиляционной решетки. Если поставить трубу меньшего диаметра, то это непременно приведет к увеличению сопротивления воздуха и потере мощности вытяжного устройства. В идеале диаметр воздуховода и диаметр вытяжки должны совпадать.
Помимо диаметра труб также важно обратить внимание на их конструкцию. То есть на то, как они проходят по стене. Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов
Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов
Такие изгибы могут вызвать появление обратной тяги
Например, воздуховод обязательно должен идти под тупым углом и ни в коем случае не сгибаться на угол более 90 градусов. Такие изгибы могут вызвать появление обратной тяги.
Установка вытяжки и вентиляционной трубы может включать в себя установку обратного клапана, который препятствует обратному движению воздуха из вентиляции к кухонным устройствам.
Как спрятать трубу от вытяжки?
Как правило, трубы для вытяжек располагают вдоль стены, пряча их за кухонными шкафчиками. Существует множество способов замаскировать их от посторонних взглядов.
Первый способ — покрасить воздуховод в тон стенам или оклеять его кухонными обоями. Независимо от вида используемой трубы, спрятать ее можно в специальном пластиковом коробе, предназначенном именно для этих целей. Короб располагают либо на кухонных шкафах, либо на стене, либо под самым потолком.
Рекомендуется использовать последний вариант, особенно если потолок у вас подвесной. В этом случае короб будет сливаться с потолком в одно целое.
Установка вентиляционной трубы на вытяжку и ее подвод к системе общей вентиляции можно обставить таким образом, что будет создан новый элемент интерьера. Например, после прокладки трубы по стене, обшейте ее гипсокартоном, придайте материалу какую-то необычную форму, вставьте в гипсокартон светильники. Вы будете поражены тем, что ваша кухня стала еще красивее от этого нововведения.
Если у вас пластиковый подвесной потолок, то вы без труда сможете замаскировать трубу, полностью скрыв ее из вида. Поверх такого потолка ее вообще не будет видно, а до входа в потолок можно зашить ее пластиком, соорудив небольшой каркас из металлических профилей. Такой каркас легко можно прибить к стене, поместив внутрь воздуховод, а затем закрепить на каркасе пластиковые панели.
Преимущества гофры для подключения вытяжки
Преимущества гофрированной трубы для вытяжки на кухне таковы:
- Воздуховод из гофрированной трубы легко монтировать. Он не требует использования угловых элементов, поскольку гофра может изгибаться под нужным углом.
- При необходимости можно соединить несколько труб с помощью хомутов, что делается быстро и просто. Вся конструкция легко собирается и разбирается, что упрощает и монтаж, и обслуживание и разборку в будущем.
- Труба растягивается и сжимается, причем без дополнительных инструментов. Ей можно придать оптимальную длину и проложить по нужной траектории.
- Позволяет не создавать углов в 90 градусов, делая более плавные изгибы. Благодаря этому снижается шум и упрощается работа устройства (чем меньше прямых углов в воздуховоде, тем легче через него будет проходить воздух).
- Удобна в применении для обустройства воздуховода в ограниченном пространстве и кухне с нестандартной планировкой.
- Алюминиевая гофра легко режется при помощи обычных ножниц.
- Приемлемая цена. Гофра стоит в несколько раз дешевле, чем металлическая или пластиковая труба для вытяжки.
- На строительном рынке есть гофра с разным сечением, что позволяет подобрать нужный диаметр под конкретную вытяжку.
- Гофра не может загореться или расплавиться при работе устройства, поскольку рассчитана на температуру до 300 градусов.
Основные недостатки
У гофры есть и явные недостатки:
- Из-за негладкой поверхности трубы на ее стенках (как изнутри, так и снаружи) быстрее скапливается жир и прочая грязь. Вымыть все складки до полной чистоты намного сложнее, чем очистить гладкую пластиковую трубу.
- Из-за негладкой поверхности создается гораздо больше шума, чем в гладкостенных воздуховодах.
- Гофра выглядит менее эстетично, чем обычная труба из пластика, и хуже вписывается в кухонный интерьер. Приходится либо смириться с таким «украшением», либо придумывать, как можно закрыть гофру вытяжки.
Сравнение с жестким пластиковым воздуховодом
Из всех труб для вытяжки наиболее распространенными и популярными вариантами являются алюминиевая гофра и гладкая пластиковая труба. Чтобы сделать правильный выбор, нужно понимать принципиальную разницу между ними:
- Пластиковый воздуховод для вытяжки обойдется дороже, чем алюминиевая гофра.
- Пластиковые трубы нельзя растянуть, сжать или согнуть. Поэтому нужно заранее знать все размеры воздуховода, длину от вытяжки до вентиляционного отверстия, углы и т.д. К тому же сам монтаж такого воздуховода делается сложнее, чем установка гофры.
- Пластиковый воздуховод намного сложнее смонтировать в ограниченном пространстве, не ухудшая работоспособность устройства.
- Пластиковая вытяжка не так сильно загрязняется, как гофра, и намного легче моется.
- Гладкостенный пластиковый воздуховод, в отличие от гофры, создает намного меньше шума (поскольку воздух не «цепляется» за гладкую поверхность).
- Пластик можно подобрать под цвет кухни и стиль ремонта, поскольку он выпускается в разной цветовой гамме. По необходимости его можно легко покрасить или чем-то оклеить.
Гофротруба на кухне смотрится не очень красиво
Что лучше выбрать: гофру или пластик? Определитесь, что для вас важнее: эстетика и чистота (у пластиковых изделий), или низкая цена и легкость монтажа (у гофрированной трубы).
Требования к воздуховодам
Все технологические условия указаны в нормативных актах, например, в ГОСТ 12.4.021-75 ССБТ» Системы вентиляционные». А также они могут разрабатываться отдельно проектировщиками для непосредственного дома. Главной задачей при этом является удаление отработанного воздуха. Производительность воздушных каналов в данном случае складывается из трех составляющих: прочности трубы для отвода воздуха, ее конфигурации и диаметра. Система воздушного распределения должна пропускать необходимое количество воздуха при соблюдении некоторых требований:
- непроницаемость трубы;
- наименьшие утечки воздуха;
- скорость удаляемого воздуха с соответствием СНиП;
- уровень шума не выше санитарных норм;
- теплоизоляция (в случае необходимости).
А также при монтаже нужно минимизировать пространство, на котором устанавливается воздуховод для вытяжки. От влияния непосредственных условий затем подбирается форма трубы, материал и диаметр.
Трубы для вытяжек: советы и рекомендации по выбору
Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.
Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.
Статья по теме:
Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.
Формы и размеры вентиляционных труб: правила выбора
Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.

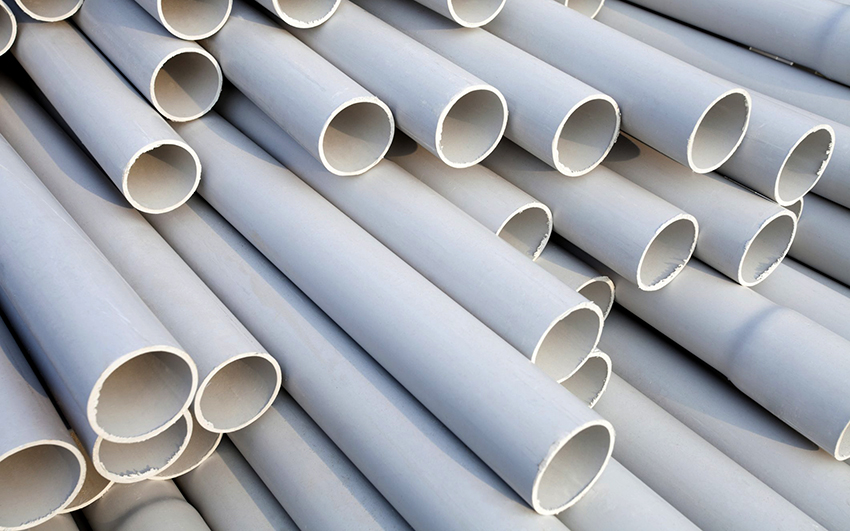

Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см
Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.
Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.
Как рассчитать минимальные размеры пластиковой трубы
Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.
Правильно подобранный размер труб влияет на качество работы вытяжки
Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.
Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:
Sмин=Sр*(Qр*Qмакс), где:
Sмин – минимальный показатель сечения;
Sр – сечение патрубка, указанное в паспорте изделия;
Qр – объем воздуха, который подлежит удалению;
Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.
Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.
Размер пластиковой трубы можно рассчитать по специальной формуле
Установка воздуховода от вытяжки на кухне
После того, как вытяжка повешена на определенной высоте (70 или 80 см, в зависимости от плиты), приобретен нужный по диаметру воздуховод, нужно правильно его установить. Монтаж пластикового и гофрированного воздуховода на кухне вполне можно выполнить своими руками.
Рассмотрим пошагово весь алгоритм действий:
Шаг №1. Разметить путь установки трубы, и узнать расстояние всякого прямого участка. Иметь в виду прокладывание горизонтальных элементов над шкафами. Если принято решение проводить коммуникацию гофрированной трубой, то нужно узнать всю ее длину.
Шаг №2. Надеть воздуховод на патрубок вытяжного устройства, для этого предварительно ввести конец трубы через технологическое отверстие в корпусе вытяжки. Если проводится гофр, то труба стягивается хомутом.
Шаг №3. Подготовленные по определенной длине отрезки из пластиковых труб, соединить с помощью муфт и отводов.
Шаг №4. Вмонтировать в отверстие вентиляционного канала специальную решетку с патрубком, для чего их нужно предварительно приобрести в магазине.
Шаг №5. Подсоединить трубу к патрубку, проверить надежность соединенной сети, а также точность в горизонтальной и вертикальной плоскости. При горизонтали желательно соблюдать небольшой уклон в сторону вытяжки.
Шаг №6. Сделать завершающую сборку в случае, если трубы собраны без манжетов: разъединить элементы труб, промазать их концы силиконовым герметиком и вновь собрать.
Шаг №7. Части воздуховода, идущие горизонтально по стене, нужно зафиксировать специальными хомутами на расстоянии 1 м, а у гофра через 0,5 метра. Делается это для того, чтобы избежать провисания.
Шаг №8. Проверить тягу. Для этого поставить на плиту кастрюлю с водой с открытой крышкой, включить вытяжку. После закипания все испарения должны уходить вверх.
В том случае, когда на кухне смонтирована вытяжка с мощным вентилятором, и в ней не предусмотрен клапан, может возникнуть обратная тяга из вентиляционного колодца. Это относится к вытяжкам с производительностью более 650-750 м³ в час. Чтобы этого не происходило, нужно на горизонтальном участке в тройнике воздуховода перед вентиляционным колодцем установить обратный клапан. Если воздуховод устанавливается в частном доме, то такой прибор врезается снаружи.
В вентиляционной системе воздуховоды являются неотъемлемой частью, и за ними также нужен профилактический осмотр. В процессе эксплуатации у него может нарушиться герметизация или уменьшиться отверстие из-за налипших отложений. Поэтому нужно обязательно следить за техническим состоянием. И тогда на кухне не будет неприятностей из-за посторонних запахов, а значит, всегда будет комфортная атмосфера.
Особенности монтажа
Начинать монтаж нужно с замеров всех расстояний и составления проекта. Гофрированная трубка монтируется проще. На вентиляционное отверстие (оно располагается на стене или в потолке кухни в квартире) крепят заглушку. Трубу натягивают на выпускное горло вытяжки, закрепляют хомутом. Рукав растягивают до заглушки, прикрепляя к стенам с помощью монтажных скоб. На заглушку рукав также закрепляют хомутом.
Для жестких коробов и труб понадобится набор фасонных элементов, поэтому на стадии проектирования очень важно определить их точную номенклатуру и количество. Монтаж негнущейся трубы более сложен
Для его облегчения снимают вытяжное устройство со стены или гарнитура и закрепляют потом заново, прикрепив уже к собранному каналу.

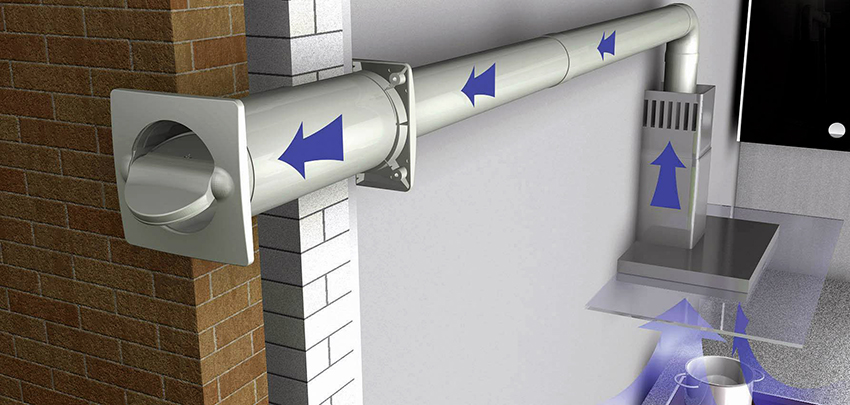

В частном доме проще установить выходной конец воздуховода на отдельное отверстие в наружной стене. Легко его сделать в деревянных строениях. Плюс такого решения – отсутствие нагрузки на естественную вентиляцию. Минус – утечка тепла.
Обустройство вытяжки без короба
Кухонную вытяжку с воздуховодом можно устроить без использования короба.
Это происходит в таких случаях:
- шахта расположена рядом;
- применение подвесного потолка;
- вытяжка без воздуховода;
- пластиковые трубы прямоугольного/круглого сечения.
Для маскировки самой вытяжки иногда используют кухонный шкафчик.
Самое удачное расположение вытяжки – под отверстием в вентиляционную шахту. В таком случае гофру можно закрыть красивым кожухом вытяжки.
Некоторые модели комплектуются декоративным кожухом, который удачно скрывает все лишнее от придирчивого взгляда владельца кухни
Если на кухне предусмотрен монтаж подвесного потолка, то все конструкции вытяжной системы хорошо под ним спрячутся. Главное, предупредить об этом мастеров, которые будут заниматься потолком.
Когда на кухне установлена вытяжка без вентиляционного канала, то и потребности в коробе нету. В случае применения пластиковых труб в качестве воздуховода с прямоугольным или круглым сечением, вполне можно обойтись без короба.
Пластиковые трубы, изготовленные добросовестным производителем, могут длительное время не потерять внешнюю привлекательность
