1.5.3. Кинематические (или ходовые) резьбы

Трапецеидальная
резьба (рис.
1.13). Профиль резьбы — равнобочная
трапеция с углом α = 30°. Резьба применяется
для передачи осевых усилий и движения
в ходовых винтах.

Симметричный
профиль резьбы позволяет применять ее
для реверсивных винтовых механизмов.

В настоящее время
действуют следующие стандарты на
трапецеидальную резьбу: профиль резьбы
по ГОСТу 9484—81; основные размеры
однозаходной резьбы — ГОСТ 24737—81;
диаметры и шаги однозаходной резьбы —
ГОСТ 24738—81; диаметры, шаги, ходы и допуски
многозаходной резьбы — ГОСТ 24739—81;
допуски для однозаходной резьбы — ГОСТ
9562—81.

Примеры обозначений
однозаходной
трапецеидальной резьбы:

Тr
40 х
6 — 8е
(Tr
– трапецеидальная,
40 — номинальный диаметр резьбы на
стержне; 6 — ход; 8е— поле
допуска);

Tr
40 х
6 LH
— 8e(та же резьба,
но левая).

Рис.
1.13. Профиль и основные размеры
трапецеидальной резьбы

Примеры обозначений
многозаходной
трапецеидальной резьбы (рис. 1.14):

Тr
40 х
9 (Р3) — 6е
(Тr—
трапецеидальная, 40 — номинальный диаметр
резьбы на стержне, 9 — ход, 3 — шаг в мм,
6е — поле допуска).

Рис. 1.14. Пример
обозначения трапецеидальной резьбы

Упорная резьба
(рис. 1.15. Профиль резьбы по ГОСТу 10177—82
— неравнобочная трапеция с углом рабочей
стороны 3° и нерабочей — 30°. Этот же
стандарт регламентирует и основные
размеры резьбы. Допуски — по ГОСТу
25096—82.

Рис.
1.15. Профиль и основные размеры упорной
резьбы

Упорная резьба
характеризуется высокой прочностью.
Винтовая пара с упорной резьбой обладает
высоким КПД. Резьба применяется в
грузовых винтах для передачи больших
усилий, действующих в одном направлении
(в мощных домкратах, прессах и т.д.).

Примеры обозначений
упорной
резьбы (рис. 1.16):

S80 х
16 — 7h
(S— упорная;
80 — номинальный диаметр; 16 — шаг; 7h— поле
допуска);

S
80 х
16 LH— 7h
(для стержня,
LН— для
отверстия, левая);

S80 х
20 (Р5) — 7h(80 — номинальный
диаметр, 20 — ход, 5 — шаг у четырёхзаходной
резьбы).

Рис. 1.16. Пример
обозначения упорной резьбы

Прямоугольная
(квадратная) резьба
(рис. 1.17) имеет высокий КПД и дает большой
выигрыш в силе, поэтому подобные резьбы
применяют для передачи осевых усилий
в грузовых винтах и движения в ходовых
винтах. Прямоугольные (квадратные)
резьбы не стандартизованы, так как имеют
следующие недостатки:

а) в
соединении (типа «болт — гайка») трудно
устранить осевое биение;

б) они
обладают меньшей прочностью, чем
трапецеидальная резьба, так как основание
витка у трапецеидальной резьбы при
одном и том же шаге шире, чем у прямоугольной
резьбы;

в) их
труднее изготовить, чем трапецеидальную.

В ответственных
соединениях эти резьбы заменены
трапецеидальной.

Так как профиль и
шаги этой резьбы не стандартизованы,
на чертеже изделия с подобной резьбой
приводят все данные, необходимые для
ее изготовления.

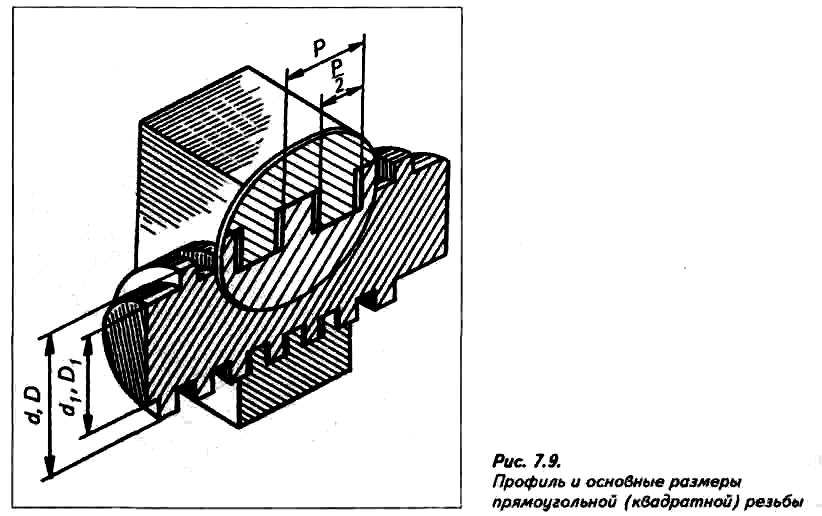

Рис. 1.17. Профиль и
основные размеры прямоугольной
(квадратной) резьбы

Специальная
резьба. Имеет
стандартный профиль, но нестандартный
шаг или диаметр. В обозначении специальной
резьбы перед буквенным указанием профиля
(М, Tr,
S)
добавляют
сокращенное слово Сп,
например:
Сп
М34 х
2 — 6 d.

Что такое резьба и ее виды

Резьба — это особой формы и размеров канавка, по спирали нанесенная на внутреннюю или наружную поверхность трубы или металлического стержня. Может наноситься на цилиндрические или конические поверхности. Характеризуется и отличается друг от друга формой канавки, высотой/глубиной рельефа и расстоянием между витками — шагом. Для того чтобы соединить две детали, они должны иметь одинаковую или совместимую резьбу, причем одна деталь должна быть с наружной, другая с внутренней резьбой того же типа и размера.

Вообще, резьбы делят на крепежные и ходовые. Ходовые применяются в элементах машин и обеспечивают движение. Нас больше интересуют те, которые применяются в быту и с которыми сталкиваемся в процессе ремонта и стройки. Это как раз крепежная резьба. О ней, собственно, и будем говорить.

Виды резьбы по направлению витков и поверхности

Еще стоит знать, что по направлению нанесения витков, резьбы бывают правые и левые, а по поверхности, на которые они наносятся — цилиндрические и конические.

Виды резьб

Трубная резьба имеет свой профиль, который дает герметичность. Служит она для несварного соединения металлических труб в трубопроводах, установки разного рода арматуры, подключения устройств. В последнее время резьбовое соединение применяют и на некоторых видах пластиковых труб, но там подход другой — она отливается, хотя суть та же.

Три вида трубной резьбы и их отличия

Есть три основных вида резьбы:

Метрическая. Отличить можно по острым вершинам витков и канавок. Форма — треугольник с углами 60°. Называется так, потому что ее параметры указываются в миллиметрах, а это единицы измерения метрической системы. Нормируется ГОСТом 9150-81.
Дюймовая. В ее основе тоже треугольник, но с вершиной 55­°. Она присутствует на деталях импортного производства. Как видите, отличие метрической и конической резьбы в углах.
Трубная. От метрической отличается чуть меньшим углом — 55°, а с дюймовой имеет одинаковый угол. Основное отличие в том, что грани скругленные

И это принципиально важно. Может быть нанесена на цилиндр (трубу), и тогда в название добавляется слово «цилиндрическая»

Нормируется ГОСТом 6357-81. При нарезке на конусе называется трубной конической резьбой.

Какая бывает резьба. Это соединительные — для соединения деталей

Еще могут пригодиться виды резьб, которые могут быть на импортной арматуре и комплектующих. Это резьба Витворта, которая обозначается BSW, если она имеет крупный шаг и BSF — с мелким шагом. Именно этот стандарт взяли за основу при разработке трубных резьб в СССР. Так что резьбы Витворта и трубные резьбы, изготовленные по стандарту, совместимы.

Виды резьбы и области их применения

Есть и другие профили, но они относятся к ходовым и очень специфичны. В обычных условиях не нужны. Для общего развития скажем, что есть еще прямоугольная и трапециевидная формы.

Где какая используется

Теперь о том, где какой тип резьбы применяется. Метрическая наносится на анкеры, болты, шпильки, гайки и другие крепежные элементы. Нанесенная на цилиндрическую поверхность не обеспечивает герметичность, поэтому для трубопроводов является не лучшим выбором. Однако, ее используют, а для герметичности «садят» на подмотку — паклю или фум ленту. Кроме сантехники применяется при сборке каркасов из круглых труб на резьбовом соединении.

Какая бывает резьба: профили и стандарты

Картина меняется при нанесении метрической резьбы на коническую поверхность. Такое соединение имеет высокую степень герметичности. Именно метрическая коническая резьба наносится на крышки, применяется в промышленных трубопроводах, для транспортировки газа и жидкостей, которые выделяют летучие вещества. В быту применение конической резьбы ограничено, так как требуется особое оборудование для ее нанесения.

Сейчас читают:

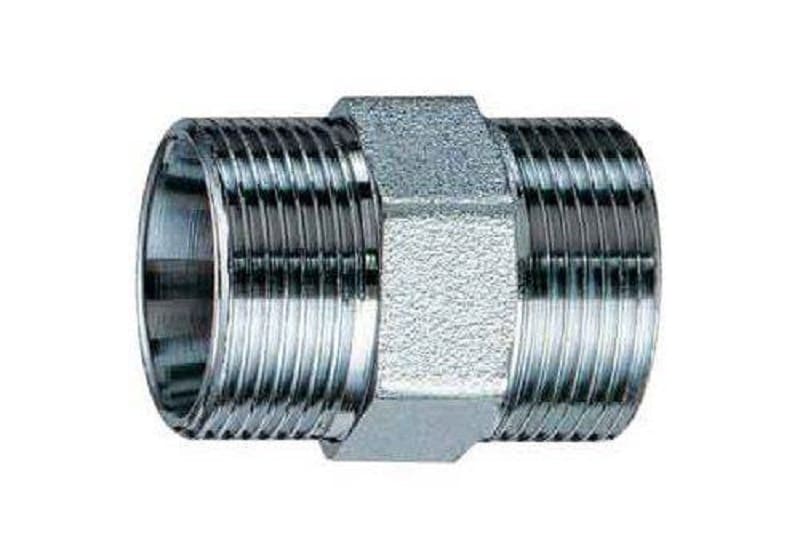

Нетрудно догадаться, в трубопроводах применяется трубная резьба. Благодаря плавным линиям профиля, даже без дополнительного уплотнения, соединение герметично. Именно этот тип наносится на сгонах, уголках, тройниках, других устройствах, которые применяются при сборке водопровода, отопления и канализации.

Чем отличается метрическая резьба от трубной?

Главным отличием между двумя видами нарезки является форма резьбового гребня и впадин. В основе метрического профиля берется равносторонний треугольник, поэтому все угловые размеры у такого типа нарезки равны и составляют 60 градусов, в то время как у дюймовой трубы угловые размеры составляют 55 градусов. Все параметры метрической резьбы привязываются к миллиметру, в то время как размеры трубной резьбы исчисляются в дюймах. Еще один нюанс – размеры трубной резьбы учитывают толщину стенок изделия, которые бывают различными в зависимости от рабочего давления, на которые рассчитаны те или иные трубы.

Параметры метрической резьбы представлены в миллиметрах, а дюймовой — в дюймах

На изделиях с метрическим типом нарезки должна присутствовать маркировка с буквой «М». Размеры метрического профиля находятся в диапазоне от 1 мм до 600 мм. Резьбовый метрический шаг может составлять от 0,075 мм до 3,5 мм. Изделия с наименьшим шагом метрической резьбы применяются для тонких работ (измерительный инструмент), со средним шагом – для создания деталей и узлов, работающих в условиях постоянной вибрации. Самые крупные метрические резьбы участвуют в постройке тяжеловесных несущих конструкций.

Дюймовая резьба, однако, встречается в промышленности и быту чаще, чем метрическая. Трубная резьба практически повсеместно измеряется в дюймах – более универсальной для водогазопроводной сферы единицы измерения.

Так как различные виды накатки имеют разные углы при вершинах, совместить два вида резьбы, даже имеющие идентичные размеры, невозможно. Для осуществления перехода с метрической резьбы на трубную необходимы специальные фасонные элементы – переходники.

Обозначение трубной резьбы на чертеже и ее разновидности |

Сегодня поговорим об обозначении трубной резьбы на чертеже. Почему это актуально – объяснять не надо, не найдется в доме помещения, где бы не использовались трубы.

Пара слов о теории. Трубная резьба (ТР) получается в результате нарезки спиралевидных каналов на теле трубы (или внутри ее).

Такая резьба предназначена для монтажа разъемного (это обязательное условие) соединения любых трубопроводов (полимерных, металлических и др.).

Когда мы имеем дело с ТР, необходимо помнить, что она обычно исполняется у двух видах.

1. Цилиндрическом (G-тип). В этой версии нарезается спиралевидная канавка, имеющая треугольный профиль и угол 55° градусов на вершине.
2. Коническом (R-тип). В этом случае нарезается аналогичная канавка на пологом участке с конусностью 1:16.
3. Следует добавить, что существует еще дюймовый вариант. Это тот случай, когда треугольного профиля канавка с углом в 60° градусов на вершине нарезается на конической поверхности. Этот вариант в настоящее время применяется очень редко, его обозначение не рассматриваем.

Следует помнить, что цилиндрический вариант применяется при стыковке газо- и водонапорных трубопроводов. Коническая же версия идёт на монтаж нагруженных узлов топливопроводов, маслопроводов или гидроприводов. Таким образом, на чертеже трубная резьба будет обозначено либо G-типом, либо R-типом. Но каким конкретно будет обозначение? Есть ли какие-то отличия в идентификации? Что мы должны увидеть?

Стандартные обозначения трубной резьбы на чертеже

Все параметры цилиндрической трубной нарезки канавки регламентирует ГОСТ 6357-81. Такое изделие на чертеже будет выглядеть следующим образом.

Параметры конической ТР закреплены в ГОСТ 6211-81, на чертеже она будет обозначена вот так.

Поскольку трубная цилиндрическая нарезка применяется наиболее часто, добавим еще несколько слов о ней.

Она представляет собой равнобедренной треугольник, угол которого при вершине, как уже говорилось, равен 55°. Помимо этого впадины и вершины закруглены, это делает резьбу ещё более герметичной по сравнению с метрической.

Можно с полным основанием сказать, что такое соединение можно классифицировать, как крепёжноуплотнительное. Помимо прочего, трубная резьба всегда имеет несколько более мелкий шаг, чем метрическая.

В заключение повторим ещё раз.

• Трубная коническая резьба применяется для соединения труб, работающих при повышенной температуре и давлении.
• Цилиндрическая резьба применяется на любых газо- и водопроводных трубах, а также на всех деталях для их соединения и монтажа, так называемых фитингах (уголках, тройниках, муфтах), а также на деталях запорной арматуры (клапанах и задвижках).

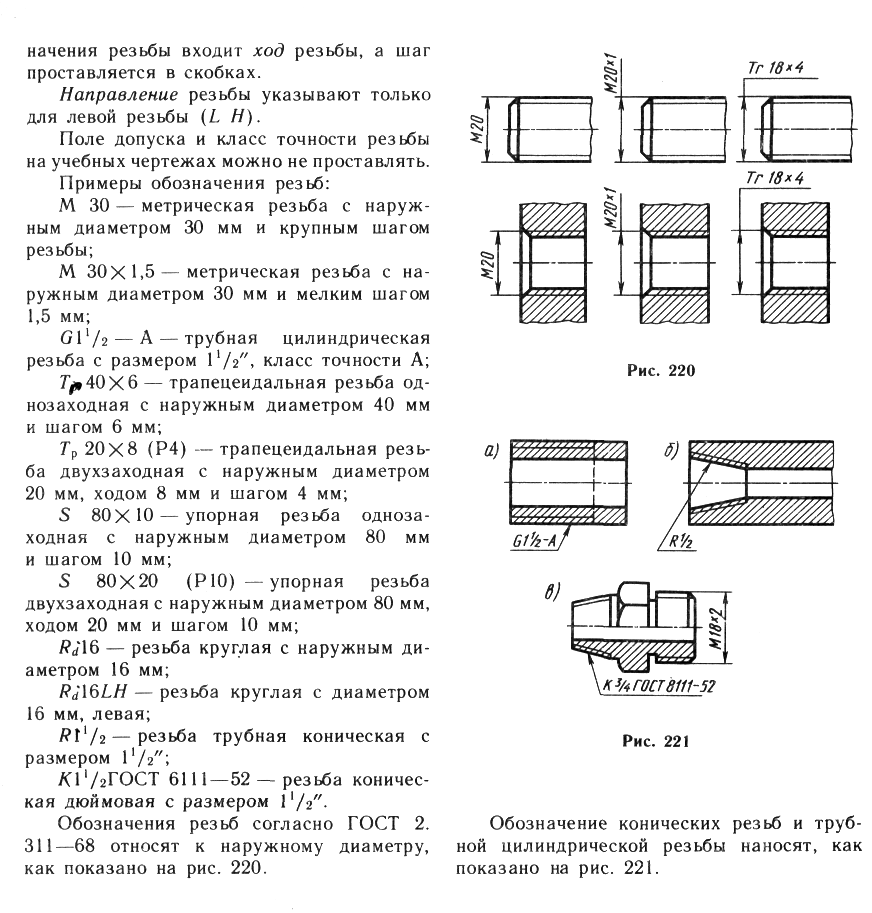

Вот таким образом обозначается обычно на чертежах трубная резьба.

27.11.2017Egor11

stroydombystro.ru

Принципы обозначения

Для определения основных качеств следует разобраться с ее обозначением. Обозначение резьбы на чертежах несколько отличается от тех, которые применяются изготовителем при производстве изделий. Таблицы резьб позволяют только по обозначению определить основные характеристики.

К особенностям маркировки можно отнести нижеприведенные моменты:

1. Условное обозначение рассматриваемой резьбы G.
2. Размер диаметра указывается после буквы. Примером обозначения назовем 1 ½.
3. Символ L указывает на то, что витки левосторонние.
4. Следующий символ H указывает на класс точности.
5. Длина свинчивания представлена цифрами в конце маркировки.

на чертеже предусматривает указание класса точности. Символ, обозначающий класс точности, может указываться в технической документации. Создание витков проводится при соблюдении одного из трех классов. Кроме этого, рядом с цифрой может указываться буква «А» и «В»: первая обозначает наружный показатель, вторая внутренний. Первому классу соответствуют самые грубые резьбы, третьему самые качественные.

Применение дюймовой резьбы

Для обеспечения высокой прочности создаваемого соединения с США и Канаде применяются рассматриваемые резьбы с углом при вершине 60 градусов. Исключением можно назвать производство сантехники. Болты с дюймовой резьбой встречаются и на территории Европы. Они характеризуются высокой прочностью. Кроме этого, может использоваться винт с дюймовой резьбой при создании различной техники и механизмов.

Дюймовая резьба в трубопроводе обеспечивает высокое качество соединения, так как соединение труб должно выдерживать высокое давление и переменные нагрузки. Однако, она стала использоваться и при производстве различной техники, к примеру, фотоаппаратов. Некоторые метрические варианты исполнения схожи по своим параметрам с дюймовыми, что обеспечивает универсальность применения.

В заключение отметим, что не следует путать английскую индустриальную резьбу с той, которая широко применяется сегодня. Старый образец использовался еще 1841 году. Этот вариант исполнения практически полностью повторяет рассматриваемый, однако отличительные особенности все же есть. Стоит учитывать, что винты и гайки с такими витками не сопрягаются с дюймовыми крепежами, которые получили широкое распространение на территории Америки и Канады.

Маркировка и классы точности

Существует 3 класса точности резьбы: первая (самая грубая), вторая и третья (наиболее точная). Выбор того или иного класса зависит от 2-х факторов: размеры диаметра резьбы, взятого из таблицы, давления жидкости в трубопроводе. Чем выше класс резьбы, тем большее давление жидкости она сможет выдержать.

Размеры проверяют на соответствие определенному классу точности с помощью специальных калибров. Этот способ позволяет наиболее достоверно определить соответствие резьбой требуемых размеров, но он более трудоемкий. Такой метод эффективен в условиях многосерийного производства деталей, требующих наличие высокой точности. Когда серийность не столь велика и к точности не предъявляется повышенных требований, размеры резьб контролируются следующим образом:

• Размеры наружного диаметра измеряют с помощью штангенциркуля, микрометра и других механических измерительных приборов. Затем показания сверяют со справочной таблицей.
• Размеры шага определяют прикладыванием специальных гребенок, например дюймовый резьбомер. Затем полученное количество витков на дюйм соотносят со значением таблицы размеров дюймовой резьбы. Самый простой способ измерить шаг резьбы – взять линейку, отметить на ней 25,4 миллиметра и посчитать сколько витков входит в данный отрезок. Сразу отметим, что это способ наиболее грубый и не подходит для измерения резьбы с третьим и вторым классом точности.

Обозначение дюймовой резьбы в технической документации разберем на примере:

G 2” LH-2-40

Буква «G» означает, что резьба трубная цилиндрическая. Коническая трубная согласно Российским стандартам обознается буквой «К».

Цифра «2» указывает на размер наружного диаметра. Единицей измерения являются дюймы. Размеры резьбы и их варианты полностью регламентированы ГОСТами и занесены в специальные таблицы.

Буквы «LH» показывают, что резьба имеет левое направление завинчивания. Отсутствие данного обозначения указывает на правое направление.

Цифра «2» характеризует класс точности. Таблица пределов отклонений указана в ГОСТе.Цифра «40» – это размер, характеризующий длину завинчивания.

Трубный цилиндрический вариант

Эту разновидность резьбы еще называют нарезкой Витворда и используют для соединения двух деталей цилиндрической формы. Помимо нее, очень распространены соединения, называемые с внутренней цилиндрической и наружной конической резьбой.

Нарезка Витворда наделена геометрическими параметрами:

• теоретической высотой профиля – 960491Р;
• наибольшим диаметром −6 дюймов;
• дюймовым обозначением по профилю, который представлен равнобедренным треугольником с углом 55̊ в вершине.

Обозначение трубной цилиндрической резьбы, например, выглядит как G1-A, где G − вид профиля, единица означает условный проход (в дюймах), а A характеризует класс точности.
Если в маркировке отсутствуют дополнительные надписи, значит − это правая резьба, которая принимается по умолчанию. В случае с левой нарезкой на поверхность корпуса обязательно наносится маркировка «LH». Хотелось отметить еще одну цифру, которая может стоять после класса точности. Это длина резьбы на трубе или глубина нарезания. Данный параметр вычисляется в метрической системе измерения. К примеру, если после класса точности стоит 40, значит, длина свинчивания изделия равняется 40 мм.

Шаг резьбы имеет немаловажное значение при соединении двух деталей и представлен одним из параметров:

• 28 ниток/дюйм − шаг 0,907;
• 19 ниток/дюйм − шаг 1,337;
• 14 ниток − 1,814;
• 11 ниток − 2,309.

Данный показатель вычисляется в миллиметрах. ГОСТ 6357-81 регламентирует основные размеры резьбы трубной цилиндрической. Таблица содержит все эти величины, которыми пользуются технологи и конструкторы в своей инженерной деятельности (прочитайте: “Виды и размеры трубной резьбы – характеристики, нормы, стандарты”).

Это и есть наглядный образец, как правильно обозначается трубная цилиндрическая резьба на чертеже.

Основные параметры резьбовых соединений

Главными параметрами являются:

• d (D) – внешний диаметр, резьба по которому обозначается условно;
• d1 (D1) – внутренний диаметр винта (гайки);
• d2 (D2) – средний диаметр, то есть диаметр представляемого соосного с резьбой цилиндра;
• P-шаг, соответствует расстоянию между соседними одинаковыми (левыми или правыми) боковыми гранями профиля в направленности, параллельной оси резьбы;
• t-ход, который соответствует относительному продольному передвижению за один оборот винта (гайки) и равен произведению шага на число мероприятий, t=P·n; для 2-х и 3-заходных винтов, когда происходит одновременная навивка соответственно 2-х и 3-х проволок указанного размера, величина хода равняется соответственно 2Р — для 2-заходного винта и 3P — для 3-заходного;
• α – угол профиля, пригодность резьбы определяет угол наклона боковых сторон, равный для симметричных резьбовых α/2.

Резьба стальная. ГОСТ. Труба с резьбой.

Резьба стальная. ГОСТ. Труба с резьбой. 4.83/5 (96.67%) проголосовало 6

Резьба стальная изготавливается из труб ГОСТ 3262-75. Их разрезают на необходимые размеры в зависимости от диаметра трубы (смотри таблицу 1.) и нарезается трубная наружная дюймовая резьба (не больше 5,6 витков). Примечание: резьба нарезается только с одной стороны детали, другая её сторона приваривается к трубе.

Эксплуатируются резьбы в системах водопровода, газопровода, системах отопления, то есть в системах неагрессивных сред (вода, газ, пар), при температуре до +175 ˚С и номинальном давлении 1.6 МПа. Резьбы необходимы для крепления различных деталей и оборудования (муфты, краны, вентили, манометры)

С размерами и весом стальной резьбы вы можете ознакомится в таблице ниже. Таблица составлена для резьбы стальной соответствующих ГОСТ 6357-81.

Материал для изготовление использую черные сорта стали для труб и деталей водо- и газопроводных конструкций по

ГОСТ 1050-88. С целью повышения антикоррозийных свойств, резьбы стальные обрабатывают цинковым покрытием.

Примечание: В таблице 1 указан вес стальной резьбы без антикоррозийного покрытия так, как разница в весе незначительна и ей можно пренебречь.

Рис.1.Основные обозначения резьбы стальной.

Таблица 1.

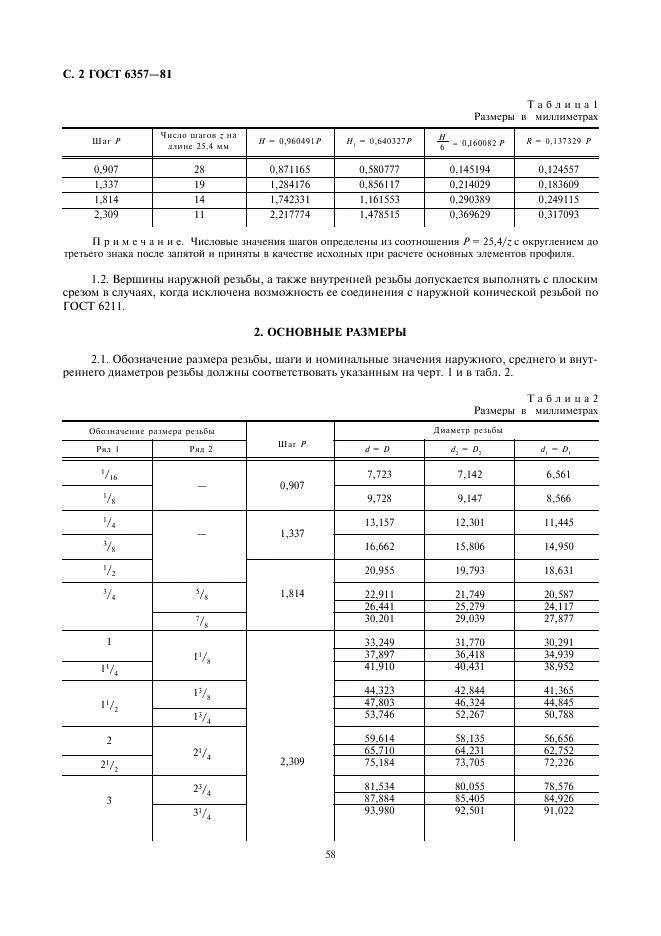

Размеры и вес резьбы стальной по ГОСТ 6357-81.

Ду, мм	G,дюйм	Толщина стенки, мм	Длина, мм	Вес,кг
L	l
15	1/2″-B	2,5	35	9	0,04
2,8	0,04
3,2	0,05
20	3/4″-B	2,5	40	10,5	0,06
2,8	0,07
3,2	0,07
25	1″-B	2,8	40	11	0,08
3,2	0,09
4	0,12
32	1 1/4″-B	2,8	50	13	0,14
3,2	0,15
4	0,19
40	1 1/2″-B	3	50	15	0,17
3,5	0,19
4	0,22
50	2″-B	3	50	17	0,21
3,5	0,24
4,5	0,31
65	2 1/2″-B	3,2	70	20	0,40
4	0,49

4,5
0,55
80
3″-B
3,5
70
20
0,51

4
0,58

4,5
0,65

100
4″-B
4
70
20
0,75

4,5
0,84

5
0,93

Д_у – условный проход детали, мм;

L – длина детали, мм;

l – длина резьбы детали, мм;

G – обозначение резьбы, дюйм.

Геометрические параметры

Рассмотрим геометрические параметры, которые характеризуют основные элементы резьбы метрического типа.

Номинальный диаметр резьбы обозначается буквами D и d. При этом под буквой D понимают номинальный диаметр наружной резьбы, а под буквой d – аналогичный параметр внутренней.
Средний диаметр резьбы в зависимости от ее наружного или внутреннего расположения обозначается буквами D2 и d2.
Внутренний диаметр резьбы в зависимости от ее наружного или внутреннего расположения имеет обозначения D1 и d1.
Внутренний диаметр болта используется для расчета напряжений, создаваемых в структуре такого крепежного изделия.
Шаг резьбы характеризует расстояние между вершинами или впадинами соседних резьбовых витков. Для резьбового элемента одного и того же диаметра различают основной шаг, а также шаг резьбы с уменьшенными геометрическими параметрами

Для обозначения этой важной характеристики используют букву P.
Ход резьбы представляет собой расстояние между вершинами или впадинами соседних витков, сформированных одной винтовой поверхностью. Ход резьбы, которая создана одной винтовой поверхностью (однозаходная), равен ее шагу

Кроме того, значение, которому соответствует ход резьбы, характеризует величину линейного перемещения резьбового элемента, совершаемого им за один оборот.
Такой параметр, как высота треугольника, который формирует профиль резьбовых элементов, обозначается буквой H.

Геометрические параметры основного профиля метрической резьбы

Значения диаметров метрической резьбы (мм)

Полная таблица метрических резьб согласно ГОСТ 24705-2004

ГОСТ 8724

Этот стандарт содержит требования к параметрам шага резьбы и ее диаметра. ГОСТ 8724, действующая редакция которого вступила в силу в 2004 году, является аналогом международного стандарта ISO 261-98. Требования последнего распространяются на метрические резьбы диаметром от 1 до 300 мм. По сравнению с этим документом, ГОСТ 8724 действует для более широкого диапазона диаметров (0,25–600 мм). В настоящий момент актуальна редакция ГОСТа 8724 2002, вступившего в действие в 2004 году вместо ГОСТа 8724 81. Следует иметь в виду, что ГОСТ 8724 регламентирует отдельные параметры метрической резьбы, требования к которой оговаривают и другие стандарты резьб. Удобство использования ГОСТа 8724 2002 (как и других подобных документов) состоит в том, что вся информация в нем содержится в таблицах, в которые включены метрические резьбы с диаметрами, находящимися в вышеуказанном интервале. Требованиям данного стандарта должна соответствовать как левая, так и правая резьба метрического типа.

ГОСТ 24705 2004

Данный стандарт оговаривает, какие должна иметь резьба метрическая основные размеры. ГОСТ 24705 2004 распространяется на все резьбы, требования к которым регламентируются ГОСТом 8724 2002, а также ГОСТом 9150 2002.

ГОСТ 9150

Это нормативный документ, в котором оговорены требования к профилю метрической резьбы. ГОСТ 9150, в частности, содержит данные о том, каким геометрическим параметрам должен соответствовать основной резьбовой профиль различных типоразмеров. Требования ГОСТа 9150, разработанного в 2002 году, как и двух предыдущих стандартов, распространяются на метрические резьбы, витки которых поднимаются слева вверх (правого типа), и на те, винтовая линия которых поднимается влево (левого типа). Положения данного нормативного документа тесно перекликаются с требованиями, которые приводит ГОСТ 16093 (а также ГОСТы 24705 и 8724).

ГОСТ 16093

Данный стандарт оговаривает требования к допускам на метрическую резьбу. Кроме того, ГОСТ 16093 предписывает, как должно осуществляться обозначение резьбы метрического типа. ГОСТ 16093 в последней редакции, которая вступила в действие в 2005 году, включает в себя положения международных стандартов ISO 965-1 и ISO 965-3. Под требования такого нормативного документа, как ГОСТ 16093, подпадает как левая, так и правая резьба.

Особенности круглой резьбы

Такой тип нарезки можно встретить на санитарно-технической арматуре (регулируется государственным стандартом под номером 13536-68) и на осветительных приборах, а также на цоколях и патронах для них. Эта разновидность дает возможность получения соединений, периодически подлежащих разбору. Профиль для круглых резьбовых соединений получается путем сопряжения двух дуг с одним и тем же радиусом. Резьбовый шаг всегда измеряется в миллиметрах, а в качестве обозначения используются буквы “Кр”.

Детали, используемые в бытовых целях, оснащаются обычной круглой резьбой

Конструктивные особенности круглой накатки обеспечивают ей длительный эксплуатационный срок и значительную сопротивляемость нагрузкам. Профиль не стирается даже при частом использовании. Также такая резьба может вполне успешно применяться в системах, работающих в условиях загрязненной среды. Круглый тип резьбовых соединений применяется, например, при сцепке железнодорожных вагонов.

Типы резьбы

Для дюймовой резьбы диаметр обозначается в дюймах (дюйм равен 25,4 миллиметра) и простых дробных долях дюйма, а шаг -в числе витков, помещающихся в одном дюйме.

Есть еще один важный момент — т. н. «трубный дюйм». К дюймовому значению внутреннего диаметра трубы добавляется толщина ее стенок. Для внутреннего диаметра в один дюйм получается 33,29 миллиметра. Труба ½ дюйма, соответственно, будет иметь наружный диаметр 21,25 миллиметра

Трубная резьба дюймовая

Для метрической резьбы диаметр обозначается в миллиметрах, в миллиметрах обозначается и шаг — расстояние между соседними витками. Расстояние это измеряется между гребнями или между впадинами профиля.

Кроме нюансов обозначения, дюймовым профилям присущи более острые гребни и впадины и немного закругленные вершины зубцов. В основе метрического профиля лежит равносторонний треугольник с углами по 60° у дюймового профиля эти углы составляют 55°

Ввиду этого различия в профиле совместить метрическую и дюймовую резьбу в одном соединении не получится, потребуется специальный переходник.

Переходник от метрической резьбы к дюймовой

Кроме метрической и дюймовой, при соединениях труб применяется и круглая резьба, или так называемый профиль Эдисона. Профиль представляет чередование выпуклых и вогнутых дуг с одним и тем же радиусом. Круглая накатка обеспечивает большую износоустойчивость и применяется в соединениях, которые придется неоднократно свинчивать и развинчивать.

Наиболее популярной в сантехнике, трубах и арматуре уровня квартиры или дома является трубная цилиндрическая резьба. Самый популярный диаметр резьбы — ½ “

Схематическое изображение резьбы Эдисона

Широкое распространение получила также резьба ¼ “. Она применяется в креплениях для фото- и видеокамер, осветительной и другой вспомогательной фотоаппаратуры.

Ходовые резьбы

В некоторых случаях предназначение рассматриваемой поверхности заключается в не креплении деталей, а обеспечении плавного хода в определенном диапазоне. К особенностям подобных изделий можно отнести следующие моменты:

1. Профиль имеет форму, которая обеспечивает плавный ход. Для этого создается поверхность с наименьшим количеством углов.
2. Как правило, рабочая часть длинная, в начале и в конце есть ограничители хода.
3. Применяемый материал при создании заготовки должен обладать высокой износостойкостью.

Встречаются подобные изделия сегодня крайне редко, так как их надежность и срок службы относительно невысокие.

Виды трубной резьбы

Итак, что же такое трубная резьба. Это та, которая имеет канавки особого профиля. В ее основе треугольник с вершиной 55° и скругленные вершины. Условное обозначение — G, после чего указывается условный проход трубы в дюймах. То есть, на чертежах ставят G 1 1/2″. Это и будет означать, что соединение резьбовое, резьба трубная с диаметром условного прохода 1 1/2 дюйма.

Как обозначается трубная резьба на чертежах? Буквой G и цифрами. Цифра — диаметр условного прохода трубы

Цилиндрическая трубная резьба: особенности, обозначение, размеры

Цилиндрическая трубная резьба описана в ГОСТ 6357-81. Она наносится на наружную или внутреннюю часть трубы. Стандарт также допускает соединение наружной конической и внутренней цилиндрической. Вообще, резьба должна быть выполнена с закруглениями, радиус которых тоже прописан. Однако под соединение цилиндрических деталей допускается прямой срез вершин треугольника (но не для соединения с конической резьбой).

Профиль цилиндрической трубной резьбы

Далее размеры. Цилиндрическая трубная резьба может быть наружной и внутренней. Характеризуются они тремя диаметрами: наружным, внутренним и средним. А еще рабочей высотой профиля, диаметром скругления и шагом. Диаметры и количество витков приведены в таблице.

Ряд 1	Ряд 2			D = d	D1 = d1	D2 = d2
1/16 ”		0,907	28	7,723	7,142	6,561
1/8″		9.728	9.147	8,566
1/4″		1,337	19	13,15	12,301	11,445
3/8″		16,662	15,806	14,950
1/2″		1,814	14	20,955	19,793	18,631
3/4″		22,911	21,749	20,587
	5/8″	26,441	25,279	24,117
	7/8″	30,201	29,039	27,877
1″		2,309	11	33,249	31,770	30,291
	1 1/8″	37,897	36,418	34,939
1 1/4″		41,910	40,431	38,952
	1 3/8″	44,323	42,844	41,365
1 1/2		47,803	46,324	44,845
	1 3/4″	53,746	52,267	50,788
2″		59,614	58,135	56,656
	2 1/4″	65,710	64,231	62,752
2 1/2″		75,184	73,705	72,226
	2 3/4″	81,534	80,055	78,576
3″		87,884	85,405	84,926
	3 1/4″	93,980	92,501	91,022
3 1/2″		100,330	98,851	97,372
	3 3/4″	106.680	105,201	103,722
4″		113.030	111.551	110.072
	4 1/2″	125,730	124,251	122,772
5″		138,430	136,951	135,472
	5 1/2″	151,130	149,561	148,172
6″		163,830	162,351	160,872

По таблице, вроде вопросов быть не должно. Стоит только упомянуть, что при наличии выбора, стоит выбирать размеры из ряда 1. Шаг резьбы и количество витков — одинаковые для нескольких диаметров труб. Недостающие параметры — рабочую высоту профиля и диаметры скругления, берем из второй таблицы.

Рабочая высота профиля и диаметры скруглений для трубной цилиндрической резьбы

Обозначается цилиндрическая трубная резьба латинской буквой G, за которой проставлен диаметр условного прохода трубы в дюймах. Например: G 1/2″,  G 2″ и т.д. Далее указывается:

• Если резьба левая, проставляются буквы LH, если правая ничего не ставят.
• Класс точности — A или B (у А меньше допустимые отклонения) ставят через дефис. Например, G 1 1/8″ — A или G 2″ LH — B. Второе — левая резьба с классом точности B.
• Затем прописывают длину свинчивания (длина участка в миллиметрах, на который наносится резьба). G 5/8″ — A — 40.

Если описывается соединение — труба/муфта, например, — класс точности указывается для обеих деталей. Например, G 2 3/4″ — A/A или G 1″ — B/A. Сперва указывается класс точности резьбы трубы, затем муфты или устанавливаемого устройства.

Коническая трубная резьба: особенности, таблица размеров, обозначение

Этот вид резьбовых соединений применяется там, где необходима высокая надежность соединения. Коническая трубная резьба отличается тем, что наносится на конус. Профиль ее при этом остается точно таким же, но добавляются две величины — рабочая длина резьбы l1 и l2 — длина от торца до основной плоскости. Эти столбцы добавлены в таблицу.

Трубная коническая резьба: профиль, основные размеры

			D = d	D1 = d1	D2 = d2	l1	l2
1/16 ”	0,907	28	7,723	7,142	6,561	6,5	4,0
1/8″	9.728	9.147	8,566
1/4″	1,337	19	13,15	12,301	11,445	9,7	6,0
3/8″	16,662	15,806	14,950	10,1	6,4
1/2″	1,814	14	20,955	19,793	18,631	13,2	8,2
3/4″	26.441	25.279	24.117	14.5	9.5
1″	2,309	11	33,249	31,770	30,291	16.8	10.4
1 1/4″	41,910	40,431	38,952	19.1	12.7
1 1/2″	47,803	46,324	44,845	19.1	12.7
2″	59,614	58,135	56,656	23.4	15.9
2 1/2″	75,184	73,705	72,226	26.7	17.5
3″	87,884	85,405	84,926	29.8	20.6
3 1/2″	100,330	98,851	97,372	31.4	22.2
4″	113.030	111.551	110.072	35.8	25.4
5″	138,430	136,951	135,472	40,1	28,6
6″	163,830	162,351	160,872	40,1	28,6

Обозначается цилиндрическая резьба буквой R с индексами, которые обозначают тип поверхности:

• Просто R для наружной конической резьбы.
• Rc — коническая внутренняя.
• Rp — цилиндрическая внутренняя.

После букв ставится условный размер трубы в дюймах, затем, если нанесение левостороннее, добавляют LH. Например, R 3/4, R2 1/2 LH. При описании резьбовых соединений, обозначения пишут в виде дроби. Обычно в числителе наружная, в знаменателе внутренняя. Например, Rc/R 3/8.
