И о дизайне
То, что дизайн следует из функционала и не должен идти в ущерб ему – азбучная истина. Однако функционал туалета непригляден, и это не закомплексованность. Все живое при отправлении естественных надобностей уязвимо. Стыд – лишь проявление инстинкта самосохранения. Инстинкт размножения может его пересилить, но мочеиспускание и дефекация – не коитус. Поэтому в дизайне туалета нужно очень хорошо знать и тщательно соблюдать меру.
Напр., не нужно заставлять туалет твердить: «Да нет, не туалет я!», как на поз. 1-3 рис
Аляповато это сделано или с высоким мастерством, неважно. Получится что-то вроде оправданий некоего персонажа: «Начальник, да не тырил я зеленый крокодиловый лопарь с 185 баксами и 50 центами и фоткой блондинки лет 30 с пацаном школьного возраста!» На что последовало: «А я тебе, баклан отстойный, разве говорил, какой бумажник был украден?» Раз кабина бросается в глаза, какая уж тут скрытность отправления
Примеры неудачного и удачного дизайна уличных туалетов
Поз. 4-6 иллюстрируют в общем-то правомерный подход – маскировку. Скромненько промолчим о своей сути, а кому понадобится – покажут или сам найдет. Здесь есть простор для дизайнерских изысков, но только при большом опыте, вкусе и умении работать. Иначе выйдет нечто наподобие поз. 7-9, при виде которых и дизайнер, и психиатр сойдутся в одном: это не дизайн.
Оформляя туалет, лучше всего вспомнить: что естественно, то не безобразно, даже если его и нельзя выставлять напоказ. Конкретно – естественная маскировка для данной надобности: растительность, камень, поз. 10-12. Рустикальный примитивизм с фитодизайном отнюдь не враждуют, поз. 11. Но поскольку будка крупнее человека и обзор из нее хуже, желательно кабину простых естественных форм размещать среди деревьев, поз. 10. Или, как водится в кустиках, прятать среди мелких фитоформ так, чтобы и видно не было, поз. 12. Это в данном случае самый естественный и, значит, самый лучший прием. И наиболее гигиеничный.
***
2012-2020 Вопрос-Ремонт.ру
Вывести все материалы с меткой:
Перейти в раздел:

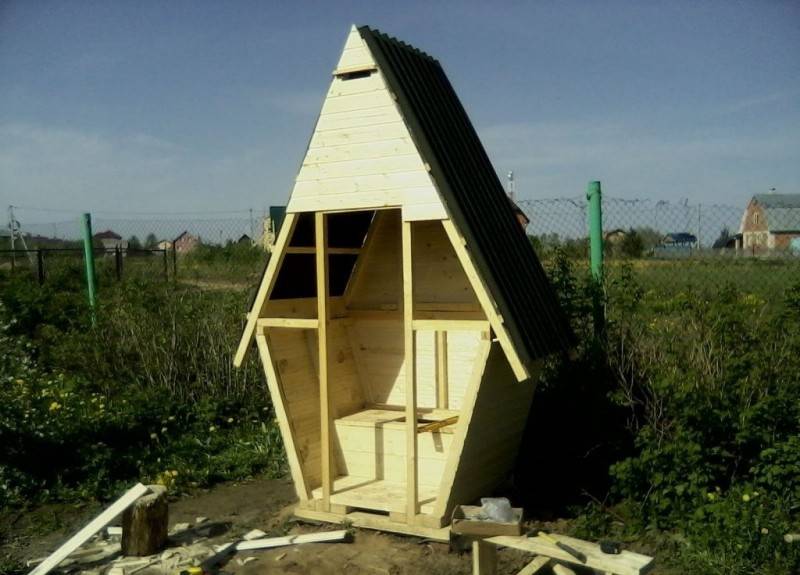

Туалет типа «Шалаш» (треугольный)
Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.
Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.
Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.
Имея чертежи треугольный туалет на даче построить проще простого
На фото справа обрешетка сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.
Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.
Пошаговая инструкция по возведению компостирующего туалета своими руками
Туалет для дачи своими руками внутри помещения обустраивается следующим образом:
Внутри подвала сооружаем камеру с наклонным дном, размеры которой равняются 2100 мм × 2100 мм. Дно должно иметь уклон в 23-30°. По окончанию всех работ дно засыпается 10-сантиметровым слоем торфа. Сверху насыпается 5 см плодородной земли или дерна, и 5 см скошенной травы либо листьев. Щель, ведущую из камеры к накопителю, следует законопатить торфом и землей. В процессе аэробной переработки отходов, компостная масса вытолкнет торфяную пробку.
Чертеж: компостирующий санузел. Вид сверху
Для возведения камеры дно следует забетонировать, переднюю и боковые стены выложить из кирпича. При этом между кирпичами боковых стен пустить арматуру (проволоку толщиной 4-8 мм), которая укрепит заднюю часть камеры. Поверхность кирпичной кладки обрабатывается 2 слоями битумной мастики. Последний слой присыпается песком. Мастика готовится из битума, мела (10%) и масла (5%).
- К передней стенке на высоте 900 мм дюбелями крепится коллектор из нержавейки, прогрунтованной битумным составом. Габариты коллектора: высота – 600 мм, глубина – 200 мм, ширина, равная ширине камеры.
- Задняя стенка изготавливается из листа толстой нержавейки и стальных уголков 50 мм × 50 мм, привариваемых горизонтально. Стенка обкладывается кирпичом в процессе кладки и обвязывается выступающей арматурой. Горизонтальные уголки уплотняются деревянными компенсационными планками, обитыми рубероидом либо полиэтиленом.
- Задняя стенка содержит монтажный люк 900×660 со смотровым окном, за которым располагается термометр. Люк изготавливается из 20-миллиметровых досок, покрытых битумной грунтовкой (расплавленный битум:бензин=1:3 по объему).
Чертеж: компостирующий санузел. Вид сбоку
- На высоте 300 мм от пола в задней стене проделывается щель, через которую готовый компост будет высыпаться в накопитель, габаритами 600×900 мм. Накопитель следует строить толщиной в ½ кирпича и накрывать деревянной крышкой.
- Унитаз и мусоропровод для кухонных отходов устанавливаются впритык, между ними монтируется перегородка (ею может быть стена дома). Снизу, в пространстве камеры, монтируется экран из нержавейки, предотвращающий прохождение воздуха между отверстиями стульчака и мусоропровода. Это гарантирует отсутствие неприятных запахов в туалете и кухне.
Вытяжная труба из асбестоцемента, или керамики, диаметром 100-150 мм и высотой 6 метров, устанавливается сзади унитаза. Внизу в ее пазы на 50 мм заходит экран, установленный внутри камеры. Трубу, опираясь на чертежи, целесообразней проводить рядом с дымоходом и теплоизолировать ее выступающую часть. Это улучшит тягу и воспрепятствует образованию куржака зимой. Главное условие – стенки трубы изнутри должны быть очень гладкими.
Схема: вентиляция компостирующего туалета
Отверстия стульчака, трубы для вытяжки и мусоропровода оплетаются вокруг 3-4-слойными полиэтиленовыми «юбками» при помощи капронового шнура. При этом торцы мусоропровода и стульчака должны быть на 300 мм длиннее, нежели торец вытяжной трубы. Схема предписывает диаметр стульчака и мусоропровода не менее 400 мм, чтобы избежать засорений. Мусоропровод можно встроить в поверхность разделочного стола.
Обязательное условие функционирования такого типа туалета – грамотная вентиляция, обеспечивающая приток и отток воздуха. Для ее организации используются полиэтиленовые трубы, диаметром 50-60 мм. В них под углом 60° насверливаются отверстия 6-8 мм для вентиляции. Количество отверстий рассчитывается по формуле 30 шт/м. Трубы крепятся к коллектору и задней стенке камеры в 2 слоя через каждые 300 мм (в шахматном порядке). От коллектора к вытяжной трубе также идет вентиляционная труба, свободно заходящая в вытяжную.
Готовый биотуалет компостирующего типа производит около 20-30 кг гумуса из расчета на 1 человека за год. Но дозревание компоста займет от 2 до 4 лет. Следовательно, инструкция предписывает проводить первую выгрузку готового гумуса не ранее, чем через 2 года после постройки. Примечательно, что зимой туалет замедляет свою работу, а с наступлением тепла – возобновляет.
Организация выгребной ямы
При необходимости возвести такую конструкцию как туалет на даче своими руками инструкция, чертеж с размерами, поможет вам организовать эту работу. Часто канализационный сток для такого строения является накопительной емкостью. Сконструировать такую систему довольно легко. Но предварительно необходимо правильно подобрать размер и местонахождения. Если ошибиться, нечистоты будут травить не только почву, но и саму жизнь владельца участка.
Во время начала работы часто возникает масса вопросов по теме как сделать туалет на даче своими руками, чертеж и чем лучше выкопать яму? Для этого можно воспользоваться лопатой или нанять услуги экскаватора
Но важно не это, а последующая отделка стока. Для конструирования ям применяются множество материалов
Срок эксплуатации готового строения зависит от правильности выбора технологии изготовления.
Нужно знать, что канализационные ямы могут быть накопительными и фильтрующими. Накопительные нуждаются в частой выкачке, а фильтрующие загрязняют почву. В принципе ямы с недостаточным показателем герметичности запрещают, но на дачных территориях все же их конструируют.
Ямы для туалета на даче своими руками конструируются из:
- кирпича;
- пластикового бака;
Для конструирования такой системы из выбранного материала необходимо выкопать яму, лучше это делать с помощью лопаты. Объем данной конструкции не большой, но с помощью лопаты она будет ровной. Таким образом облегчается процесс кладки кирпича. Во время данной процедуры, стоит учитывать параметры кирпича, и слой гидроизоляции. Лучше копать на 20 см шире и глубже чем вам необходимо.
Когда яма для туалета на даче своими руками выкопана, ее необходимо обустроить. Дно необходимо утрамбовать, засыпать слой песка в 15 см и также плотно утрамбовать. Затем на площадь дна укладывают битый кирпич и армирующую сетку. И заливают бетоном, также слоем в 15 см. Если дно будет фильтрующего типа, то на песочный слой насыпают щебневый слой.
Для кладки кирпича, необходимо по периметру залить фундамент. Отделка стен канализационного стока для туалета на даче своими руками проводится на половину кирпича. Для этого вида отделки рекомендуется использовать кирпич силикатного типа, красный более подходящий вариант. Более долго прослужит сделанная яма для туалета на даче своими руками из шлакоблока. После завершения кладки, если решили, что яма будет герметичной, то необходимо промежутки и швы залить раствором или мастикой, а затем накрыть ее.
Если имеются размеры и чертеж туалета на даче своими руками можно перекрытие организовать таким образом:
- Для конструирования плиты перекрытия, нужно предварительно заполнить грунтом пустоты между кладкой и землей. Во время такой манипуляции желательно оставит расстояние в 20 см до верха конструкции, в этот промежуток, необходимо залить бетон, который выступит в роли укрепления под перекрытие.
- Чтобы бетон не попал в яму, ее надо накрыть листами металла или жести, но для уверенности что лист не прогнется в яме устанавливаются опоры. Сам раствор изготавливают из цемента и песка. Цемент желательно брать марки 400. Замес делается по соотношению 1 к 3, а именно 1 цемент и 3 песка. Если имеется щебень, то лучше добавить и его, так улучшается качество раствора и он становится более надежным. Плита заливается монолитно.
Чтобы плита получилась более надежной, делается армирование участка и только потом заливается. Чтобы сделать туалет на даче своими руками чертежи вам помогут.
При конструировании сливной ямы в туалет на даче своими руками инструкция, чертеж с размерами должны быть обязательно, особенно, если используется пластик
Важно учесть, что выкопать такую яму необходимо немного большего размера, примерно на двадцать сантиметров с каждой стороны. Заливка дна проводится по тому же принципу, что и в ямах с кирпича
Но еще во время армирования под плиту перекрытия, необходимо изготовить 2 петли. К ним в дальнейшем будет привязан бак.
После полного застывания бетона в яму опускается емкость, и привязывается к петлям, которые не дадут легкому материалу, под воздействием грунтовых вод всплыть на поверхность. Теперь необходимо заполнить землей пустоты между котлованом и самой емкостью. Идеально будет если пустоты заполнить смесью песка с цементом.
Рекомендуется, во время засыпки пустот емкость наполнить водой. Таким образом она под давлением не помнется.
Как построить?
Чтобы возвести туалет на улице своими руками, для начала необходимо определить, где на участке он будет располагаться. Оно должно отвечать всем санитарным нормам и правилам гигиены, а также должен учитываться уровень прохождения грунтовых вод. Также нужно определить, будет ли домик стоять отдельно на границе участка, либо будет примыкать к другому помещению и необходимо продумать вентиляционную систему для него.
Второй этап – правильно выбрать систему утилизации отходов, которая будет оптимальной на данном участке. Нужно определить, потребуется ли выгребная яма и как ее сделать самому. Она может быть изготовлена из различных материалов: кирпич, бетон, специальная емкость, бочка, автомобильные покрышки, колодезное кольцо. Также необходимо позаботиться о фундаменте для постройки, который сможет выдержать ее вес и со временем не просесть в грунт. Самый простой способ оборудовать туалет в частном доме – использовать биотуалет, который не потребует таких временных и силовых затрат.
Третий, завершающий шаг – строительство домика и установка унитаза, если туалет является отдельной постройкой. Самые распространенные виды туалетов – типа «Теремок», «Домик» или «Шалаш». Чтобы выбрать конструкцию туалета, нужно определить вес постройки. Предварительно рассчитать его можно, опираясь на вес выбранных материалов. Туалетный домик должен быть максимально легким, т. к. со временем грунт под ним может просесть, и потребуется ремонт всей конструкции.
Разновидности
Существует несколько видов туалета для дачи.
С выгребной ямой
Это самый простой и распространенный вид уличного летнего туалета. В земле делается углубление около 1,5–2 м, над которым устанавливается небольшое деревянное сооружение. Отходы накапливаются в этой яме, а со временем, ферментируясь, разлагаются. Если яма наполняется слишком быстро и содержимое не успевает разлагаться, можно прибегнуть к помощи ассенизаторской машины. Деревянный домик может быть выполнен в оригинальном дизайне, чтобы украсить участок, например, он может выглядеть как «Теремок» или «Мельница».
Люфт-клозет
Это одна из разновидностей предыдущего варианта. Строят такой туалет чаще всего примыкающим к дому или к другим отапливаемым сооружениям на участке, например, с хозблоком. Его конструкция включает в себя приемную воронку, сточную трубу, выгребную яму и вентиляцию – люфт-канал для вытягивания воздуха. Чтобы воздух проходил по каналу, его для этого располагают около дымохода. Продвигаясь по сточной трубе, воздух попадает в нагреваемую часть дымохода, а затем наверх к специальному отверстию для вентиляции. Несомненным плюсом является то, что такой туалет – теплый и может использоваться в зимнее время года.
Пудр-клозет
Его конструкция не предусматривает выгребную яму. Углубление под туалетом представлено в виде бочки. Этот вариант подойдет для участков с высоким расположением внутренних вод, где нет возможности вырыть яму. Для нейтрализации запахов используются зола, опилки, торф, ими посыпаются нечистоты по необходимости, «припудриваются». По мере заполнения бочки, ее нужно опорожнить. Перемешав нечистоты с торфом, их впоследствии можно использовать как удобрение.
Торфяной туалет
По своему устройству напоминает пудр-клозет, поскольку предполагает использование торфа для нейтрализации запахов. Конструкция представляет из себя обычный унитаз, наполнителем которого является торф. Вместо труб используется специальная емкость, которая накапливает отходы. Установить такой вариант можно как на территории дома, так и в специально оборудованном домике на участке
Для нейтрализации запахов важно обеспечить постройку вентиляционным отверстием
Биотуалет
Самый простой вид обустройства дачного туалета. Это переносная кабинка, имеющая емкость со специальным средством для перерабатывания отходов.
Туалет с химическим наполнителем
Похож на предыдущий мобильный вариант, но в этом случае для утилизации отходов используется не био-наполнитель, а химическое вещество. Его нельзя впоследствии использовать для удобрения почвы.
Главный фактор, по которому делается выбор из существующих вариантов – глубина прохождения грунтовых вод. Если их уровень проходит на глубине более, чем на 2,5 м, даже когда идут дожди или паводки, установить можно любой из видов. Если уровень вод выше, чем эта отметка, лучше не выбирать варианты с выгребной ямой.
Куда ставить туалет на даче?
Нельзя думать о том, как сделать простой туалет на даче без учета таких важных аспектов как место его расположения, особенно если он предполагает наличие выгребной ямы, сооружение которой запрещается, если грунтовые воды расположены на отметке выше 2,5 метров.
Выбор места для строительства должен быть основан на целом ряде факторов, таких как вид грунта, предполагаемый фундамент, удаленность от дома и т.д. Все эти элементы тесно связаны между собой и требуют к себе серьезного подхода, ведь от этого зависит не только удобство, но и безопасность для вас и окружающей среды.
Существуют строгие санитарные нормы, которые запрещают расположение конструкций такого рода на расстоянии ближе, чем 12 метров от ближайшего жилья, а расстояние от водяного источника должно быть как минимум 20 метров
Кроме того, важно помнить и о соседях, которые вряд ли одобрят строительство туалета прямо у них под забором
Для того чтобы построить туалет на дачу самому, следует сначала определиться, как далеко вы готовы ходить, в ряде случаев отдаление туалета от дома только положительно сказывается на атмосфере дачного участка, а близость дома к выгребной яме может быть совсем неприятной, например, из-за возможных запахов. При этом расположение туалета должно быть доступным для подъезда ассенизаторской машины, ведь максимальная длина ее шланга – примерно 7 метров.
Хорошо, если есть возможность установить туалет в незаметном и уединенном месте, к примеру, в саду, где деревья закрывают его от общего вида
Важно также помнить, что расположение туалета в низине может привести к более быстрому заполнению выгребной ямы, в связи с тем, что большинство осадков будут попадать прямо в нее. А расположение такого строения на высоте может сделать его подверженным сильным порывам ветра
После того как место было определенно необходимо решить, какой тип выгребной ямы для него подходит.
Выбираем тип туалета
Прежде чем сделать туалет на даче своими руками, выбирают тип будущей конструкции. Обычно используют один из следующих вариантов: клозет без ямы, постройка с выгребной ямой или сортир с септиком. Уличный туалет с выгребной ямой будет одновременно системой для производства компоста.
Дачный туалет без ямы
На участке с высоким уровнем грунтовых вод строим туалет на даче своими руками без выгребной ямы. В сооружение прямо под унитазом устанавливают специальный резервуар для сбора отходов. Обычно используют ведро или бак из пластика либо металла. Для уничтожения неприятного запаха отходы посыпают адсорбирующим порошком – песком, опилками, торфом или древесной золой. По сути, торфяной туалет является самодельным вариантом заводского биотуалета.
Достоинство конструкции без сливной ямы:
- мобильность сооружения и возможность его перемещения в другое место;
- вариант подходит для участков с высоким УГВ;
- простота монтажа;
- нет строгих требований по размещению на участке и санитарным разрывам;
- возможность полного и быстрого демонтажа;
- это бюджетный туалет.
Дачный туалет с ямой
Самый часто используемый вариант – клозет с выгребной ямой. Под постройкой делают специальную яму, в которой накапливаются отходы. По мере заполнения выгреба вызывают ассенизаторов для удаления нечистот. Главное преимущество конструкции с ямой в том, что ее можно длительное время не обслуживать, а при использовании только в дачный сезон откачка отходов вообще не понадобится. Данный вариант удобен и тем, что в одной постройке легко объединить душ и клозет, ведь сточные ямы нужны обоим. В этом случае существенно сокращаются масштабы земельных работ и расход строительных материалов.
Преимущества конструкции с выгребной ямой:
- возможность устройства фильтрационной системы для самостоятельного удаления стоков;
- клозет можно эксплуатировать круглый год;
- при устройстве фильтрационной системы не нужно вызывать ассенизаторов и обеспечивать им подъезд к сооружению.
Недостатки заключаются в больших временных затратах на возведение постройки и устройстве слива. Такая яма обойдется дороже. Вариант с системой фильтрации не подходит для участков с высокими грунтовыми водами.
Дачный туалет с септиком
Если использовать септик для туалета, то в нем удобно производить компост для удобрения огорода. Органическое удобрение будет нелишним на любом огороде, а делать его можно по ускоренной технологии. В конструкции ямы предусматривают специальную дверцу для удобства извлечения удобрения. При использовании варианта с септиком обязательно возводят фундамент под туалет на даче.
Конструкции уличных туалетов
По способу утилизации нечистот эти сооружения делят на три типа:
- Пудр-клозеты;
- Туалеты с выгребной ямой (септиком);
- Ватерклозеты.
Первый вид уличного туалета прост в обустройстве и эксплуатации. Его основная часть – сидение (стульчак), под которым установлена извлекаемая емкость. После каждого посещения в нее совком насыпают торфяную смесь, которая поглощает жидкость и неприятные запахи.
Стульчак с герметичной крышкой и ведро с торфом – вот и все, что нужно для обустройства уличного отхожего места
Существенный недостаток данной конструкции – небольшая емкость ведра. Для тех, кто редко посещает дачу, пудр-клозет оптимален. Если же вы планируете проводить на своем участке выходные дни или ваша семья насчитывает более трех человек, то придется часто опорожнять контейнер.
Усовершенствованный вариант пудр-клозета – торфяной биотуалет, предлагаемый сегодня на рынке. Он состоит из пластикового корпуса, внутри которого размещается одна или две емкости. Сверху устанавливается бачок с торфяной смесью и дозатором.
1, 2 – контейнеры для твердой фракции; 3 – воронка для жидкости; 4 – воронка для твердой фракции; 5 – бачок с дозатором для торфа; 6 – вентиляционная труба; 7 – дренажная трубка
Для устранения неприятного запаха конструкция снабжается вытяжной трубой, выводимой на крышу кабинки. Опорожнять контейнеры в таком туалете приходится не чаще одного раза в неделю. Это достигается благодаря разделению жидкой и твердой фракции отходов.
Жидкость при пользовании биотуалетом поступает в воронку, размещенную в передней части корпуса и отводится по трубке в грунт или пластиковую емкость, расположенную на улице. Плотные фракции нечистот накапливаются во внутреннем контейнере.
Биотуалет на «боевой позиции» и в процессе установки. В первом случае в глаза бросается теснота кабинки, поэтому не советуем вам экономить на ее площади в ущерб комфорту.
Несмотря на преимущества торфяного туалета перед классическим пудр-клозетом (преобразование отходов в удобрение, хорошая вентиляция и увеличенный срок пользования) многие дачники выбирают вариант с выгребной ямой (септиком). Ее устройство обходится дешевле покупки «продвинутого» биотуалета, а периодичность очистки составляет 1-2 раза в год.
При этом следует помнить о двух серьезных проблемах, которые выгреб может преподнести своим владельцам при неправильном строительстве:
- Заражение почвы болезнетворными бактериями;
- Неприятный запах.
Недостаточно просто выкопать большую яму в земле и поставить над ней клозетную будку. Емкость с нечистотами должна быть надежно изолирована от грунта. Лучше всего для этой цели подходит бетонный резервуар, обработанный гидроизолирующей пропиткой.
Второе условие – внесение в выгребную яму специальных бактерий. Они быстро разлагают нечистоты, обеззараживают их и устраняют запах. Сухие концентраты бактерий для септиков и выгребных ям сегодня можно купить в любом хозяйственном супермаркете.
Конструкцию люфт-клозета (воздушного туалета) нельзя назвать слишком сложной. Его основная часть – бетонированная яма с отверстием. На ней устанавливается будка. Для исключения неприятного запаха на ее задней стенке размещается вытяжная труба. Ее нижний конец находится в яме, а верхний возвышается над крышей. Из-за перепада высоты образуется тяга. Воздух из кабинки всасывается в яму и по трубе выбрасывается в атмосферу.
Схема конструкции люфт-клозета
Еще один популярный вариант туалета для дачи – ватерклозет. Его основная часть — всем хорошо знакомый унитаз со сливным бачком. В нем находится водяной замок, исключающий возможность выхода запаха из ямы в кабинку. К сожалению, без отопления пользоваться такой системой невозможно, поскольку в зимнее время вода в унитазе и бачке замерзает. Поэтому данная конструкция рассчитана на теплый сезон.
Чертеж уличного ватерклозета
С наступлением теплых дней емкость на крыше будки наполняют водой. Отводной канал подключают к септику через тройник, снабженный вертикальной вентиляционной трубой.
Как изготовить сиденье для дачного туалета своими руками?
Большинство дачников задается вопросом, как сделать подиум для туалета на даче своими руками? Обычная дырка в полу не устраивает, хочется больше комфорта и удобства, поэтому подиум является наиболее приемлемым выходом из этой ситуации.
Подиум для стульчака можно изготовить из бруса
Сделать такое приспособление своими руками может каждый человек, имеющий небольшие базовые знания и инструменты.
По принципу сборки конструкции подиумов могут быть:
- Прямоугольные.
- Угловые.
Прямоугольный подиум
Если выбор сделан в пользу прямоугольной деревянной конструкции, тогда нужно подготовить отверстие под нее. Ее высота должна быть не меньше 40 см.
Варианты дачного туалета без подиума со сьемным стульчаком
Необходимо учитывать, что сидушка должна занимать всю ширину туалета, а свободные места, образовавшиеся по бокам резервуара, обычно используют для средств по уходу за таким унитазом или для туалетной бумаги. Размер отверстия подбирается исходя из размеров сидушки, которую будете устанавливать сверху конструкции.
Необходимо помнить, что сидушка в уличных туалетах должна быть съемная, тогда у вас будет всегда открытый доступ к очистке ямы.
Чтобы правильно сделать прямоугольный подиум для туалета на даче своими руками необходимо следовать такому плану:
- Изготовить каркас прямоугольной формы из деревянных брусьев или металлических профилей.
- Обшить готовый каркас деревянными досками или другими материалами (оцинковкой, пластиком, пенопластом) и окрасить такую конструкцию, чтобы придать ей более презентабельный вид.
- На подиуме сделать разметку под отверстие и вырезать его при помощи электролобзика.
- Если туалет не снабжен выгребной ямой, то под деревянный подиум устанавливают емкость для сбора отходов, объемом 20-40 литров.
- Установить откидную крышку.
- Готовый подиум нужно обработать водоотталкивающим составом, это могут быть лак или пропитка для дерева.
Если такая конструкция будет использоваться и в зимний период, то вместо дерева можно взять в качестве обшивки пенопласт.
Угловой подиум
Треугольный угловой подиум для туалета
Чтобы сделать угловой подиум для туалета на даче своими руками, нужно придерживаться таких действий:
Изготовить треугольный каркас из деревянных брусьев.
Остальные действия полностью совпадают с установкой прямоугольного подиума.
Оцинкованная конструкция
Туалет из оцинкованного металла
Металлические конструкции установить достаточно легко своими руками. В качестве материала используется оцинкованная сталь. Такой стульчак выглядит в форме цилиндра. Нижняя и верхняя часть имеет припуски для крепления. Для этого на них делают небольшие надрезы, на расстоянии 5 см.
Получившиеся надрезы загибают наружу цилиндра. Нижние лепестки «ромашки» нужно закрепить к полу при помощи саморезов. К верхним лепесткам крепят лист фанеры, толщиной 1 см, в котором вырезается отверстие нужного размера. Сверху крепят пластиковый стульчак с крышкой.
Для более презентабельного вида металлическую конструкцию оформляют каркасом и обшивают любым подручным материалом.В передней стенке каркаса можно установить дверку, за которой хранить средства для туалета и бумагу.
Лавка со стульчаком
Этот вариант можно изготовить своими руками, если его продумать во время монтажа пола туалета. При его оборудовании 2/3 застилается доской, а остальная часть укрепляется по периметру. После того, как строительство туалета было завершено, над открытой частью пола сооружают каркас из дерева или металла, и обшивают любым материалом.
Обшивка лавки стульчака кругляком
Сверху подготавливают отверстие нужного диаметра и устанавливают в него пластиковый стульчак.
Чтобы стенки короба не пачкались, в дырку можно установить пластиковое ведро с обрезанным дном.

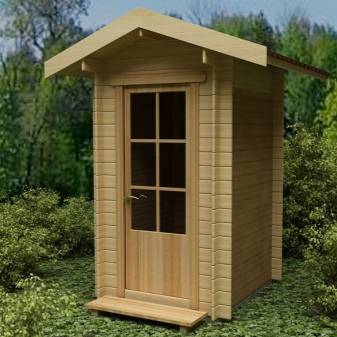

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»
Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.
Типовый проект «Скворечника» с размерными параметрами:
| Элемент конструкции | Размер, м |
| Задняя стенка (высота) | 2 |
| Ширина | 1 |
| Передняя стенка (высота) | 2,3 |
| Площадь основания | 1х1 |
При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.
Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка
Материалы для строительства «Скворечника»
Для проведения работ позаботьтесь о наличии:
- рубероида — в количестве 2 м?;
- бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
- дверного блока (2000х900 мм);
- песка;
- вагонки (40 шт., 87х3000 мм);
- обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
- профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
- деревянного бруса (1 шт., 50х50х600);
- комплектующих к двери (шпингалета, петель, ручки);
- крепежных элементов (саморезов, гвоздей);
- материала для финишного покрытия (лакирующего или красящего состава).

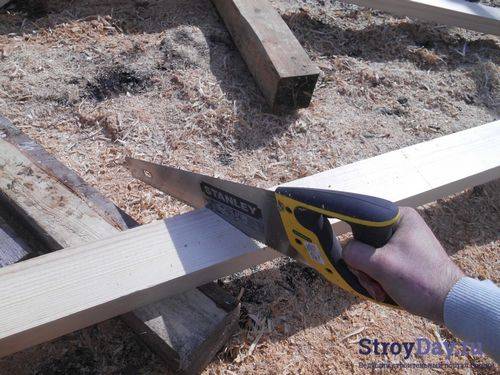

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса
В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).
Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»
Инструкция к строительству «Скворечника» (пошаговое руководство):
организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

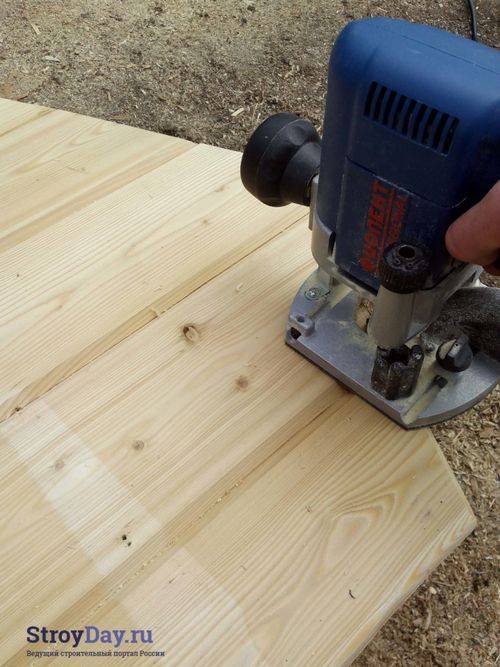

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу
- строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
- монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
- строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

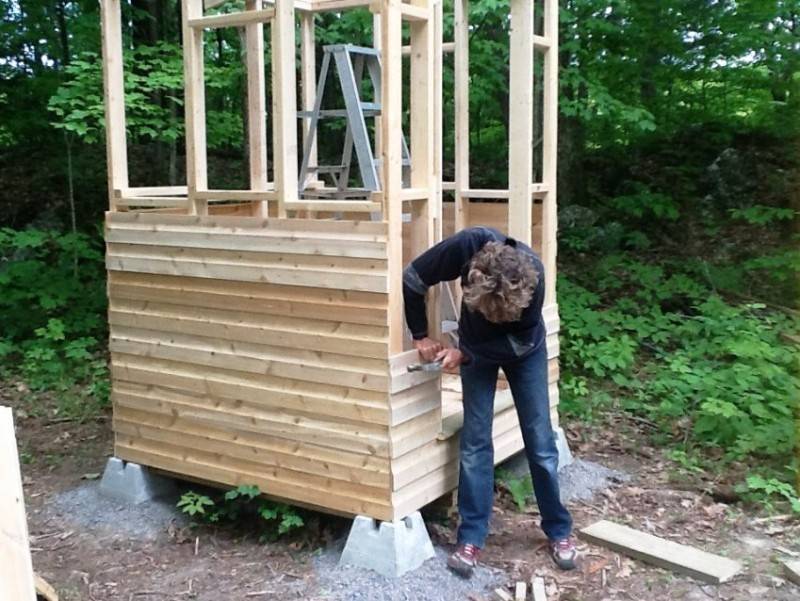

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции
Заключительные работы по созданию «Скворечника»
К заключительным работам относятся следующие этапы:
- формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
- монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;

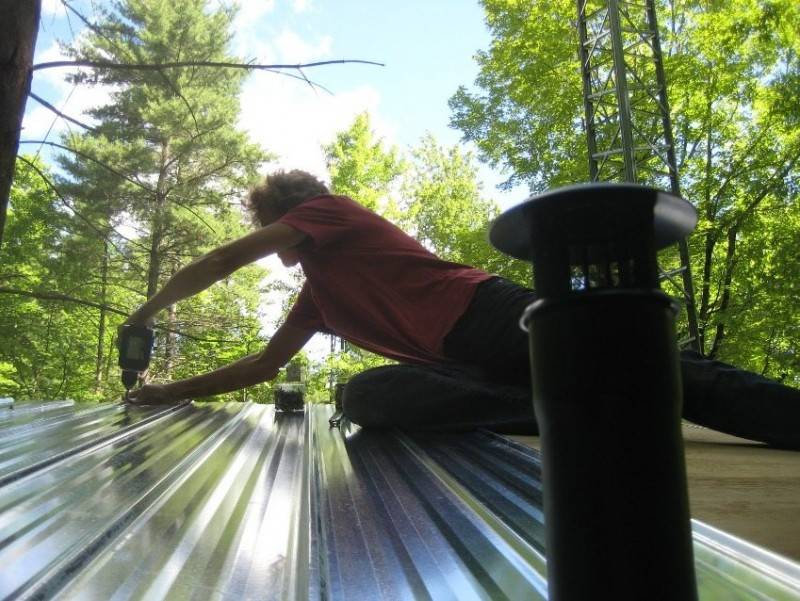

- обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
- нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.
Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли
При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.
Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.
Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками
Туалет на даче своими руками – чертежи и размеры + фото
Чтобы постройка полностью отвечала предъявляемым к ней требованиям, до начала строительства следует разработать чертеж.
Планируя внутреннее пространство, стоит убедиться в удобстве и безопасности использования кабинки. Высота строения не должна быть менее двух метров.
Чтобы туалетом было удобно пользоваться в темное время суток, стоит запланировать подвод электрического освещения. В противном случае стоит предусмотреть небольшое окошечко сверху, чтобы обеспечить достаточный уровень естественного освещения.
Иногда окошечко предусматривают на двери. Это же окошечко будет выступать в качестве вентиляции. Если его устройство не предусмотрено, потребуется установка вытяжной трубы.
Выбирая размеры будущего туалета, следует сделать привязку к местности. Чтобы в летнее время внутри не было душно, стоит отдать предпочтение затененной части участка и выдержать минимальное расстояние до колодца, скважины, открытых водоемов.
