Правила установки укосин в каркасном доме

Правила при установке укосин

Рассмотрим, как ставить укосины в каркасном доме и при этом не совершить распространённых ошибок. В основном это происходит из-за неправильного понимания того, как должен работать элемент для создания жёсткости.

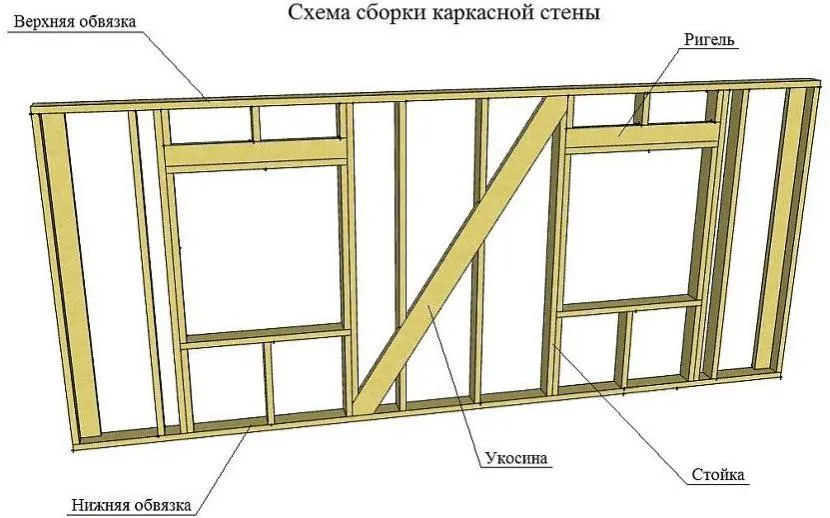

Грамотное расположение деревянной укосины на каркасной стенеИсточник 7lestnic.com

Все правила сводятся к следующему:

• Угол установки укосины должен быть 90 градусов по отношению к вертикальной стойке каркаса.
• Толщина элемента для жёсткости напрямую зависит от размеров стройки. Она не должна превышать одну четвертую часть от её толщины. И если в каркасе используются стойки шириной 150 мм, то нельзя монтировать укосину сечения 50×100 мм. Лучше взять брусок с толщиной в 25 мм и его будет более, чем достаточно.
• Укосина обязана располагаться в стене строго заподлицо со стойками и обвязками. Снаружи каркаса устанавливаются только временные элементы.
• Верхним концом укосина врезается в верхнюю обвязку. Аналогичные действия требуется провести и для нижней части. А выпил в обвязке под элемент будет гарантом повышенной надёжности.
• Одна стена каркасного дома должна содержать не менее двух укосин. Причём их необходимо смонтировать с наклонами в разные стороны.
• Угол наклона при установке разрешено изменять при необходимости с 45 градусов до 60 максимум.
• При монтаже на лежачую стену запрещено закрепление укосин наглухо. Возможно понадобится корректировка в дальнейшем.

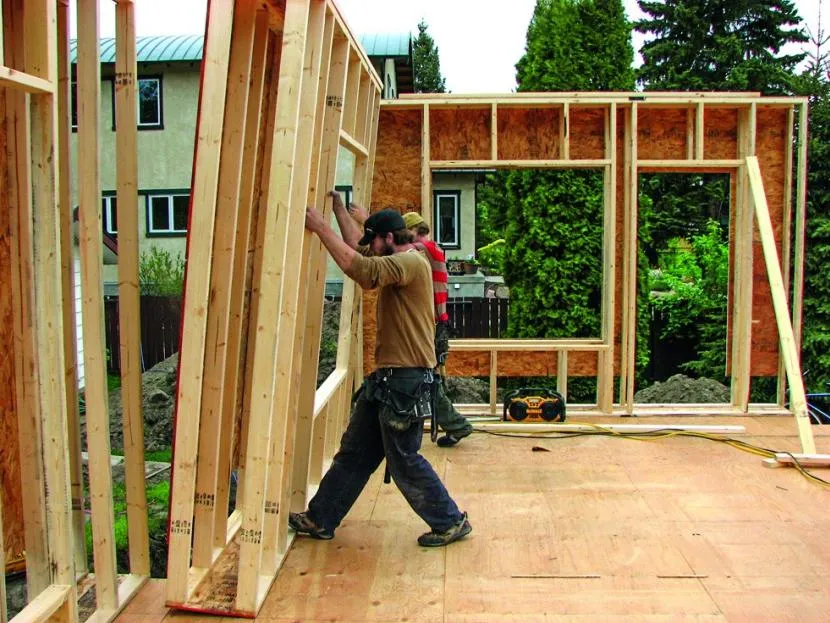

Сборка каркасного домаИсточник stroim-dom.net

• Если используются технологии для финского дома, то укосина должна находится с обратной стороны от ригеля.
• Саморезы при работе категорически запрещены. Крепёж проводить только гвоздями.
• Установка укосины ближе к внутренней стене повысит её теплоизоляционные свойства.
• А чтобы между минеральным утеплителем и укосиной не образовывались воздушные пробки, подрезать первый необходимо равно на толщину последней.

Некоторые строители для экономии используют для изготовления укосин обрезки досок. А из-за полученного малого размера, крепят их лишь в местах, где они подходят. Правильный элемент должен превышать длину от пола до потолка не менее, чем на треть. А применять можно только сухой хвойный материал, без пустот внутри.

Применение более дорогих пород древесины и толстых брусков нецелесообразно. Поскольку и хвоя имеет достаточные для надёжности параметры. А если увеличить толщину детали, то это может привести к ослаблению всего каркаса. Потому что место соединения укосины с обвязкой запиливается. А более широкий паз уменьшит крепость.

Видео описание

Как правильно делать укосины в каркасном доме станет понятно после просмотра видео:

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

Видео описание

Следующее видео покажет, как правильно ставить укосины в каркасном доме, даже если они нужны временно:

Коротко о главном

Подведение итогов можно свести к следующему:

• Укосина является важным элементом для создания жёсткости каркаса.
• Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
• При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
• Все работы проводить только при помощи гвоздей.
• Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

1. Конструкционные нагрузки на дом

В большинстве случаев любое здание имеет форму параллелепипеда. Любой четырехугольник — не самая прочная конструкция. Малейшее отклонение любой из его сторон вызывает отклонение других сторон, так как они связаны друг с другом.

Именно добавление в конструкцию дополнительных элементов, вносящих в них «треугольность» и составляет основу всех жестких креплений четырехугольника.

Так, планшет с набитыми по углам рейками или фанерными треугольниками будет куда прочнее по сравнению с исходным.

Рама, укрепленная по углам

Именно это и используется зачастую в строительстве, особенно при возведении каркасных домов. Ведь каркасный дом — это идеальный параллелепипед, причем все блоки, из которых он составлен, имеют форму прямоугольника.

При этом любая боковая нагрузка, например, сильный ветер, стремится к нарушению прямых углов в основании этих четырехугольников. Результат может быть плачевный — дом может сильно покоситься или вообще упасть набок.

Дом, «скрепленный» вагонкой

Что надо учитывать при установке укосины

Чтобы укосина надежно укрепляла каркас постройки, при ее установке необходимо следовать правилам:

1. Толщина планки составляет до одной четвертой части толщины стены.
2. Укосину врезают в доски обвязок и стойки стены заподлицо.
3. На одну стену устанавливают не меньше двух элементов в разные стороны: наклон одной влево, другой – вправо.
4. Если укосина устанавливается до поднятия стены, в лежачем положении, то крепить ее жестко не стоит, чтобы после установки стены в вертикальном положении, планку можно было отрегулировать.
5. Устанавливать укосины с внутренней стороны стены рациональнее с точки зрения образования мостиков холода. С внешней стороны удобнее крепить. На диагональной жесткости выбор стороны стены не отражается.

Разновидности укосин

Временные укосины

В строительстве применяются два вида укосин – деревянные и металлические.

Деревянные укосины изготавливают из досок размером 25х100 мм. Они достаточно прочные и вполне справляются со своими задачами. При этом они существенно не влияют на вес всего каркаса.

Металлические укосины отличаются большим весом и способны выдержать сильное напряжение, успешно справляясь с большими нагрузками. Монтируют их крест-накрест, предварительно хорошо изолировав от воздействия влаги. В противном случае металл начнет ржаветь, что со временем приведет к его полному разрушению.

Укосины бывают временными и постоянными. Постоянные предназначены для укрепления каркаса на протяжении всего срока эксплуатации здания, а временные используют для связки промежуточных и угловых стоек до тех пор, пока не будет скреплена верхняя обвязка. Используют их и для выравнивания стен каркаса, что позволит в дальнейшем избежать проблем при внутренней отделке стен.

Крепёжные элементы

В качестве крепежей для узлов каркасного деревянного дома используют следующие элементы:

• Крепёжные пластины (уголки или ровные пластины с отверстиями или без них). Пластины и уголки крепят к балкам или опорам с помощью саморезов по дереву.
• Скобы (прямые и угловые) – проволочные крепежи определённого диаметра. Их края загибают и вставляют в торцы или боковые поверхности балок.
• Болты – используют для стягивания соседних балок и стропил, вставляют в сквозные отверстия и фиксируют в них гайками.
• Гвозди.

Все соединяющие фиксирующие и крепёжные элементы для каркасных строений изготавливают из металла. Для крепления несущих элементов используют усиленные уголки из закалённой стали или повышенной толщины, 3-4 мм. Для крепления поддерживающих элементов используют уголки из обычной стали толщиной 2-3 мм.

В целях защиты от коррозии для изготовления уголков, пластин используют оцинкованную сталь. Защита от ржавчины особенно важна при наружном строительстве, когда металлические крепежи в стенах могут становиться центром конденсации влаги, намокания участка стены. Поэтому оцинкованные крепёжные элементы весьма востребованы в различных узлах каркасного дома.

Ошибки соединения узлов

Чертёж узлов предполагает наличие эскизов и описаний. Однако несмотря на это, начинающие строители часто допускают обидные ошибки. Давайте перечислим основные и наиболее часто повторяющиеся ошибочные действия, которые допускают начинающие индивидуальные строители при сборке каркаса:

Устанавливают не все укосины. Это неверно. Укосины обеспечивают устойчивость стены к ветровым нагрузкам. Кроме укосин, для противостояния ветру необходимо использование жёстких плит в наружной обшивке.

• Использовать в качестве угловых стоек цельный брус или плотно поставленные друг рядом с другом доски. Такой угол будет холодным. В нём будет конденсироваться влага и развиваться плесень.
• Использовать для крепежа «чёрные» саморезы. Они недостаточно прочные, особенно если для строительства закуплено недостаточно сухое дерево. При сушке и короблении у «чёрные» саморезы могут быть банально «сорваны». Более прочный вариант – саморезы золотистого и серебристого цвета, покрытые оцинковкой или слоем хроматирования, фосфатирования.
• Используют недостаточно сухое дерево, которое даёт сильную усадку и «рвёт» имеющиеся узлы и соединения.
• И ещё одна ошибка – не использовать гвозди. Эти проверенные крепёжные элементы часто оказываются прочнее любых саморезов.

Каркасное строительство – новая технология, в которой при кажущейся простоте существует множество нюансов, особенностей.

Узлами каркасного дома называют важные места, которые нужно обязательно строить определенным образом, чтобы они выполняли роль, которая в них заложена технологией.

Несколько догм каркасного домостроения.

1. Каркасный дом должен собираться на гвозди. Любые заявления, что его можно собирать на саморезы или уголки — ненужные мифы для каркасного домостроения. Строители всего мира строят каркасные дома на гвоздях(если не считать японцев, которые строят их на огромных деревянных штифтах и из огромного бруса, но не на саморезах же). Строители — халтурщики попытаются убедить вас в обратном, но вы им не верьте. Верьте мне и строительным кодам.

2. В каркасном доме практически не используются железные уголки. Они там не нужны. Исключением является работа с фермами, где те используются для удобства их установки. Это правило не касается стальных “башмаков”, которые применяются для подвеса лаг дома или террасы на балки “сбоку”. Хотя и это соединение можно часто заменить на соединение “на опорную доску”.

3. Для каркасного дома используются гвозди 90 мм (каркас) и 60-70 мм (пол и обшивка). Гвозди больших размеров не требуется даже при работе с доской толщиной 50 мм и тем более, если у вас каркасный дом из доски 40 мм толщиной. Перестраховка с использованием гвоздей больших размеров не нужна и приводит лишь к увеличению стоимости дома.

Итак, перейдем к конкретным узлам и гвоздевому бою в них.

Как следует устанавливать укосины

Непонятно по какой причине наши архитекторы и проектировщики допускают ряд грубых ошибок в проектировании укосин каркасного дома. Ниже представлено, как правильно и быстро сделать укосины в каркасном доме.

Условия, которые необходимо соблюдать при установке укосин:

• Угол между укосинами и обвязкой дома должен быть строго 90 градусов;
• Подпорка не должна иметь толщину больше четверти толщины стенной стойки;
• Укос должен быть установлен вровень со стойками. Извне постройки крепятся только временные;
• Сверху подпорка врезается в верхнюю обвязку, снизу – в нижнюю. Острый угол укосины и такое же место под нее в обвязке должны быть выпилены под углом 90 градусов;
• Для одной стены следует установить две подпорки: одна чтобы была направлена в одну сторону, другая – в противоположную. Этого вполне хватит, но не меньше;
• Идеальный угол наклона подпорки – 45 градусов, но допускается до 60 градусов. Если угол больше – следует увеличить число укосин;
• Если вы еще не возвели стену, и хотите на ней заранее установить укосину, следует оставить болты немного не вкрученными. Это даст возможность, после установки стены, подкорректировать ее положение;
• При использовании ригеля, он с укосиной должны находиться с разных сторон;
• Использование саморезов при установке подпорок исключено;
• Укосину можно крепить с наружной и внутренней стороны стены. Жесткость от этого не изменится. Снаружи производить установку удобнее. Но установленные изнутри, подпорки помогут избежать возникновению мостиков холода;
• Если вы применяете минеральный теплоизолятор, следует его слегка подрезать в соответствии с толщиной подпорки. Пропустив этот шаг, на концах укосин будут образовываться воздушные мешки, из-за чего пострадает качество постройки;
• В случае если по какой-то причине невозможно установить две разнонаправленные подпорки, выйдите из ситуации следующим образом. Необходимо после установки стены обшить ее листами ОСП-3, толщиной 12 миллиметров перед установкой пароизоляции.

Разновидности укосин

Подпорки каркасных конструкций изготавливают не только из пиломатериалов, но и металла. Технология каркасного домостроения допускает оба варианта укосин. Но при выборе одного из них необходимо учитывать особенности конструкции жилого здания, планировку помещений.

Деревянные подпорки

Многие частные застройщики интересуются, как делать укосины своими руками в каркасном доме. Деревянная подпорка – это обыкновенная строительная доска. Но при этом стройматериал для изготовления этого элемента необходимо выбирать исключительно высокого качества.

Из прочного пиломатериала изготавливают брус сечением 25х100 либо 50х100 мм. Такие заготовки получаются достаточно легкими, поэтому не влияют на утяжеление общей каркасной конструкции. Это основное преимущество расходного стройматериала, благодаря которому многие застройщики отдают именно ему предпочтение вместо стальных элементов.

Пиломатериалы прекрасно справляются с силовыми нагрузками на сжимание, поэтому деревянные заготовки можно монтировать на более удаленном расстоянии друг от друга.

Металлические укосины

При возведении каркасных жилых домов на территории России в отличие от американцев металлические подпорки применяют достаточно редко, только в исключительных ситуациях. В США данная технология считается традиционной, соответственно используется более активно.

На основании того, что металл значительно крепче и долговечнее древесины, можно предположить, что и стальные укосины в каркасных домах будут надежнее и крепче. Но есть существенный минус – такие подпорки отличаются большим весом, соответственно значительно утяжеляют конструкцию каркаса и ухудшают его прочностные характеристики в целом.

Также стоит отметить, что стальные изделия слабоустойчивы к сжатию, требуют крестообразного монтажа, т.е. вместо одной подпорки приходится использовать сразу две. А это дополнительный вес для конструкции, двойной расход расходного материала, соответственно дополнительные финансовые и временные затраты.

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

• Большой вес.
• Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
• Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

• Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
• Экологически безопасный.
• Плиты имеют малый вес.
• Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

• не боится низких температур;
• легко поддается обработке;
• высокая прочность на сжатие;
• доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

• Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
• Их стыки должны приходиться на середину каркасного бруса.
• Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
• Саморезы вкручивают с отступом от края плиты не менее 10 мм.
• Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Что такое укосины, и какими они бывают

Укосины — это дополнительные компоненты домового каркаса, которые обеспечивают повышение степени надёжности конструкции сооружения и увеличение срока эксплуатации здания. Эти элементы обычно монтируются под углом 45°, данный показатель изменяется до 60° в случае, если установка укосин производится рядом с дверными или оконными проёмами, а также с местами стеновых примыканий.

Чаще всего укосина представляет собой деревянный брус, сработанный из доски с сечением 25 на 100 мм. Такой размер в большей части случаев является оптимальным и использование более крупных элементов укрепления каркаса, как правило, нецелесообразно. Укосины с упомянутым сечением укрепляют конструкцию дома, но при этом не утяжеляют и не создают дополнительную нагрузку на фундамент.

Применяются укосины и из металла. Они более тяжелы и на территории России непопулярны. В США напротив, по большей степени встречаются металлические укосины. Преимущество таких укосин — небольшая цена и высокая скорость установки.

Недостаток этих укосин в сравнении с деревянными заключается в том, что последние противостоят как сжатию, так и растяжению, а металлические — лишь растяжению. Потому при монтаже укосин из металла приходится ставить их крест-накрест для адекватного сопротивления изменяющемуся вектору нагрузки. Кроме того, перед монтажом металлических компонентов нужно проводить дополнительные работы по гидроизоляции.

Укосины могут устанавливаться как на постоянный срок, так и временно. Необходимость в монтаже временных укосин возникает, если плиточная обшивка стен (плитами ОСП) ещё не обустроена, однако каркасное строение требуется укрепить на время проведения данной работы.

Сооружение каркаса

Существует два метода каркасного строительства:

• монтаж стены на полу с дальнейшей установкой уже в вертикальном положении;
• сборка различных конструктивных элементов прямо на месте.

Первая методика в большинстве случаев применяется предприятиями, изготавливающими готовые модули домов. Иногда собирать на полу проще, чем на месте, однако в конце приходится поднимать и крепить очень тяжелую конструкцию, поэтому нужны дополнительные усилия.

А вот вертикальная сборка деталей может выполняться всего одним специалистом. Темпы снижаются, но этот метод позволяет свести к минимуму различные неточности.

Определение шага выполняется с учетом специальных формул, которые берут во внимание нагрузку на всю конструкцию. Нередко мастера ориентируются на размеры используемого утеплителя

Расстояние должно быть немного меньшим, чтобы утеплитель хорошо прилегал к стойкам и обеспечивал оптимальные изоляционные показатели

Расстояние должно быть немного меньшим, чтобы утеплитель хорошо прилегал к стойкам и обеспечивал оптимальные изоляционные показатели.

Каркас можно собирать с помощью гвоздей или саморезов.

Укосы могут быть временными либо постоянными, в зависимости от используемой внешней обшивки дома. Если снаружи будет применяться надёжный листовой материал, можно обойтись без постоянного укоса, поскольку конструкция в любом случае будет жесткой. А вот монтаж вагонки, сайдинга либо другого наборного материала предполагает использование постоянных укосов.

Важно серьезно относиться к установке стоек в углах дома. Если просто закрепить вертикальный брус, могут возникнуть проблемы с его промерзанием

В связи с этим применяют так называемый «теплый угол».

В связи с этим применяют так называемый «теплый угол».

Использование материалов меньшего размера или необходимость утепления углов требует выбора одного из следующих вариантов:

• Увеличение толщины за счет крепления к угловым стойкам пары досок шириной 50 мм (глубина – как у стойки). После наружной отделки монтируется наличник для формирования пространства между его доской и углом, что приводит к минимизации теплопотерь.
• Перед монтажом наружной обшивки устанавливается контробрешетка для фиксации гидроизоляционного материала. В большинстве случаев применяют брус 50х40 или 50х50 мм. Вентиляционного зазора в 50 мм между внешней обшивкой и стеной вполне достаточно. На контробрешетку монтируется сайдинг, вагонка или другая обшивка.

Коротко о главном

Подведение итогов можно свести к следующему:

• Укосина является важным элементом для создания жёсткости каркаса.
• Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
• При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
• Все работы проводить только при помощи гвоздей.
• Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

А в целом использование подпорки и грамотное её расположение будет гарантом того, что построенный каркасный дом прослужит своим жильцам много лет, не снижая параметров прочности.

Пароизоляционный материал для стен

Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.

Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.

Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

Отсутствие укосин

Среди российских строителей распространилось мнение, что укосины для каркасного дома необязательны. Несмотря на это, такой элемент основы дома крайне необходим. Обшивка плитами может их заменить только при создании небольших построек хозяйственного назначения. Отсутствие укосин для жилого дома грозит разрушением, которое начинается с деформации внутренней и внешней отделки, смещения теплоизоляционного слоя.

В каркасных домах, строящихся в начале, не всегда использовали укосины. Вместо этого обшивали дом досками, установленными под 45°, «елочкой». Многолетний опыт доказал ненадежность такого метода, его используют для нежилых построек малой площади.

Несколько советов по установке укосин

Если вы входите в число тех, кто понимает важность установки укосин – это прекрасно. Теперь следует правильно их сделать и установить

Вот несколько советов, как следует и как не следует делать.

Самая жесткая позиция угла подпорки – это 45 градусов. Следует максимально стараться, чтобы достичь именно этого угла. Однако, реальность такова, что не всегда получается достичь такой цифры. Без ощутимой потери в жесткости будут числа до 60 градусов. Все, что выше – должно возмещаться большим количеством подпорок.

Следует избегать использования полых подпорок, кроме случаев, когда речь идет о маленьких строениях с гибкими диагональными связями.

При пересечении подпорки с вертикальными стойками, первые должны входить в имеющиеся пазы второго. Причем размер толщины подпорки и глубины паза должны четко совпадать.

Соответственно, если каркас не деревянный, а металлический, в нем точно так же вырезаются пазы. Существуют специальные требования СНиП, в которых задокументированы размеры всех поперечных сечений укосин.

Обратите внимание, ниже изображены правильные укосины в каркасном доме: как они устанавливались и выглядятуже непосредственно в каркасе постройки

Варианты монтажа укосин

Укосины, изготовленные из древесины, чаще всего устанавливают под определенным углом (от 45 до 60 градусов). Это основной принцип монтажа угловых подпорок для укрепления отдельных деталей каркасной конструкции. При этом существует несколько вариантов их установки. Поэтому рекомендуется разобраться, как лучше ставить укосины своими руками в каркасном жилом доме при его самостоятельном возведении.

Зигзагообразный (К-образный) метод монтажа

В данном случае подпорки распиливают на короткие заготовки, затем их формируют под букву «К». Если каркас здания достаточно длинный и высокий, таких узловых соединений делают несколько. В таком случае укрепление сооружения в каждом отдельном секторе имеет зигзагообразное расположение.

Данный вариант укрепления каркасного дома считается самым надежным.

Сплошной (сквозной) вариант

Этот способ монтажа предусматривает расположение одной длинной доски по диагонали – от первого сектора к третьему либо четвертому. Предварительно на вертикальных опорных стойках каркаса делают выемки для установки укосин.

Поперечный способ

Между вертикальными опорами каркасной конструкции в каждом секторе монтируют отдельную подпорку по диагонали. Монтаж достаточно простой, но такая конструкция менее надежна.

Монтаж крест-накрест

В данном случае устанавливаются одновременно 2 металлические подпорки с пересечением, т.е. крестообразно. Такой вариант монтажа значительно повышает устойчивость каркасной постройки.

Установка параллельно

 

Такой монтаж укосин предусматривает установку сразу нескольких элементов крепления параллельно друг другу.

Разобравшись с существующими типами подпорок каркасных строений и вариантами их расположения, необходимо также ознакомиться с рекомендациями специалистов, как правильно ставить деревянные или металлические укосины своими руками в каркасном доме.

Типичные проблемы

Для того чтобы укосины действительно качественно выполняли свою функцию и оправдали финансовые и трудовые вложения в их установку, следует строго придерживаться основных правил монтажа данных конструкций.

Вот некоторые секреты установки:

• укосины должны быть врезаны в верхнюю, нижнюю горизонтальные обвязки каркаса и в вертикальные стойки — только так каркас станет максимально жёстким;
• установка укосин изнутри менее удобна, однако обеспечивает гарантированное отсутствие «мостиков холода»;
• при прикреплении укосин к каркасным элементам нужно использовать только гвозди, но не саморезы;
• на одну стену вполне достаточно установить только две разнонаправленные укосины. Большее число укрепляющих элементов вряд ли значительно повысит степень жёсткости каркаса;
• монтаж нужно производить от центральной части нижнего бруса к углам наверху. Такой порядок установки обеспечит образование прямоугольного треугольника между элементами жёсткости и угловой стойкой;
• если укосины устанавливаются исключительно на внешних стенах сооружения, то большая часть статической нагрузки приходится именно на них, а не на внутренние перегородки.

Помните: монтаж укосин вовсе не гарантирует защиту дома от внешних нагрузок в случае, если материал данных элементов подобран неверно или же процесс установки производится с ошибками.

Последствия ошибок при выборе материала и монтаже:

• применение полых укосин — степень их износоустойчивости невысока;
• аналогичная проблема встречается при выборе укосин с маленьким поперечным сечением и в целом некачественных пиломатериалов;
• выбор в качестве укосин полос или лент из металла для больших домов — такие укрепляющие элементы больше подходят для мелких строений;
• использование некачественно просушенной древесины — после усыхания в зонах соединений компонентов образуются зазоры и жёсткость конструкции снижается;
• установка укосин в углах чревата снижением показателя устойчивости конструкции в целом.

Очевидно, что использование укосин — обязательное условие укрепления каркасного жилого дома. Сооружения, в которых такое решение было реализовано, прослужат достаточно долгий срок, на протяжении которого будут успешно противостоять стихии и другим нагрузкам. Таким образом, укосины фактически застрахуют владельца от гораздо больших потерь, чем те, которые связаны с изготовлением и установкой этих элементов.

Как установить?

…постоянные укосины

Теперь давайте рассмотрим, как сделать укосины в каркасном доме, которые будут находиться там постоянно. Такие элементы устойчивости следует вставить не только во внешние стены, но даже в перегородки. В идеале, угол установки должен быть 45 градусов. Но из-за оконных и дверных проемов вы не всегда сможете соблюдать это требование, и тогда позволительно увеличить угол до 60 градусов. Установка должна быть произведена от нижнего бруса стены к верхним углам.

Как итог, элементы жесткости будут образовывать прямоугольный треугольник с угловой стойкой. В местах установки оконных и дверных коробов, укосину будет лучше сделать так, чтобы она была направлена от углов к проемам, и тогда вы сможете дополнительно закрепить элементы. Для плотного прилегания следует врезать в элементы каркаса укосины, предварительно выпилив пазы требуемой ширины и глубины. При правильно смонтированных элементах прочности все будет прилегать к каркасу плотно и не помешает выполнению обшивки.

На каждой стене следует делать как минимум две детали и расположить их по краям, на которых расположены наружные углы. Для стабилизации дома в обоих направлениях на наружной стене одну укосину следует сделать с наклоном влево, а на противолежащем конце этой же стены с наклоном вправо. Для удобства установки элементы жесткости должны быть расположены снаружи стен, но если вспомнить законы теплофизики, то эффективнее будет, если установить их изнутри, так как при таком расположении они будут уменьшать теплоотдачу утепленной стены.

Изредка строители делают укосины из остатков досок и крепят только там, где это удобно, но так делать нельзя. Следует использовать доски, которые по длине не менее трети общего расстояния от потолка до пола. Также элементы обязательно должны быть полнотелыми и не иметь пустот. Идеальный вариант – доски из дерева хвойных пород с толщиной в 2,5 см. Поверьте, нет необходимости в более дорогих и толстых досках. Во-первых, даже этот материал отлично выполнит свои функции, а во-вторых, укосина будет врезаться в каркас, и чем больше толщина, тем больше риск ослабления каркаса.

Проверьте, чтобы используемые доски были хорошо просушены. Если они сильно влажные, то при высыхании в будущем между ними и элементами каркаса будет увеличиваться зазор и жесткость конструкции в целом будет нарушена. Обязательно должен быть подрезан утеплитель вдоль краев досок, иначе с краю будут образовываться воздушные мешки, а это тоже негативно воздействует на теплоизоляционные качества дома.

… временные укосины

Временная конструкция жесткости обычно устанавливается рабочими при третьей стадии строительства, если вы не планируете сделать аналогичную конструкция на постоянку. Они скрепляют промежуточные и угловые стойки, пока не будет скреплена верхняя обвязка. Помимо этого, временные конструкции часто используют для выравнивания каркасных стен, чтобы избежать перекосов, которые в дальнейшем могут затруднить внутреннюю отделку.
