Принцип действия и правила подключения интеллектуальных счетчиков электроэнергии

Преимущества и недостатки

Основное преимущество — отсутствие необходимости самостоятельно снимать и передавать показания

За счет применения приборов рассматриваемого класса удается добиться определенных преимуществ, проявляющихся в следующем:

• все разногласия и споры между поставщиком и потребителем энергии регулируются без особого труда;
• данные, сохраненные в электронной памяти системы, всегда могут быть представлены пользователю в документальном виде с распечаткой потребления по дням недели;
• допустимость использования различных тарифов оплаты;
• возможность снятия показаний с приборов, установленных, к примеру, в сдаваемой в аренду квартире.

При установке таких приборов допускается инсталлирование их в систему управления жилищем под названием «умный дом». Использование удаленного контроля повышает безопасность эксплуатации учетного оборудования, поскольку позволяет обойтись без непосредственного контакта с ним.

К недостаткам автоматических систем учета относят высокую стоимость, а также необходимость защищать (экранировать) линии связи от воздействия электромагнитных помех. Кроме того, при расположении на уличных столбах приходится принимать специальные меры защиты от атмосферных осадков.

Плюсы и минусы электронных приборов

К положительным сторонам можно отнести:

• многотарифность;
• возможность ведения учета в двух направлениях;
• легкий доступ к данным;
• возможность долговременного хранения данных об потреблении электроэнергии;
• на экран выводится мощность и объем потребляемой энергии;
• высокий класс точности;
• фиксация всех попыток несанкционированного хищения электричества;
• возможность получить данные счетчика дистанционно;
• незначительные габариты.

Что касается недостатков таких устройств, то их крайне мало:

• высокая чувствительность к колебаниям напряжения;
• повышенная цена в сравнении с индукционными;
• сложность, а зачастую и невозможность ремонта.

Смотрите видео, в котором специалист разъясняет особенности устройств различных типов счетчиков электроэнергии:

{SOURCE}

Характеристика электронного счетчика

Первые электронные приборы учёта были созданы в 70-х годах в Европе. Предпосылкой их создания стало развитие электроники и реализация более сложных задач, чем учёт энергии.

Появление таких устройств в 90-х годах в России стимулировалось подорожанием энергии, приватизацией и реструктуризацией электроэнергетики, появлением различных собственников. В таких условиях заводы-производители начали осваивать производство электронных счётчиков.

Преимущества электронных моделей неоспоримы:

• в условиях быстропеременных и низких нагрузок сохраняется высокий класс точности;
• возможность работать по различным тарифам;
• разные виды энергии можно учитывать одним прибором, в том числе в двух направлениях;
• возможно измерение показателей мощности, качества и количества энергии;
• допустимо длительное хранение данных учёта и доступа к ним;
• можно фиксировать несанкционированный доступ и случаи хищения электрической энергии;
• возможность дистанционно снимать показатели с использованием различных интерфейсов;
• можно рассчитывать потери;
• вероятность создания современных АСКУЭ (автоматизированная система коммерческого учёта электрической энергии).

К декларируемым преимуществам можно отнести защищенность приборов от традиционных методов хищения электрической энергии и до 16 лет срок межповерочного интервала.

Сегодня электронные приборы дороже индукционных счётчиков электроэнергии.

Как узнать, выгодно ли вам брать счетчик с двумя тарифами?

Чтобы сочетать комфортную жизнь и невысокую оплату за свет не нужно подстраиваться под счетчик. Достаточно выбрать устройство под ваши нужды. Чтобы понять, выгодно ли ставить двухтарифный электросчетчик именно вам, необходимо совершить три этапа:

1. Рассчитать, при каком соотношении ночного и дневного расхода электричества (при расчете по двум тарифным планам) платеж будет равен тому, что считается в одну ставку (при одном тарифе);
2. Посчитать средний фактический расход электричества ночью и днем;
3. Сравнить фактическое отношение ночного расхода к дневному с тем, что было подсчитано в пункте 1.

Если фактическое отношение ночи ко дню меньше расчетного, то иметь электросчетчик с двумя тарифными планами невыгодно. Если они равны – то нет разницы, какое у вас счетное устройство. Выгоду вы заметите только тогда, когда отношение ночи ко дню фактическое больше отношения расчетного.

Определение расчетного отношения

Для этого нужно знать, сколько стоит 1 кВт*час электричества:

• При одноставочной оплате (ОО);
• Ночью (НО);
• Днем (ДО).

Порядок расчета:

1. Найдите разницу между ОО и НО;
2. Найдите разницу между ДО и ОО;
3. Поделите результат действия 1 на результат действия 2;
4. Прибавьте к результату 3 единицу;
5. Поделите единицу на результат действия 4;
6. Умножьте число, полученное после 5 действия, на 100. Это будет расчетное отношение (РО) ночного расхода энергии к дневной, при котором платеж за электричество как минимум не увеличивается при установке двухтарифного счетчика.

Это можно выразить одной формулой, но она сложна:

Пример. ОО – 3,6 рублей за 1 кВт*час, НО – 1,8, а ДО – 3,9 рублей. Находим разность ОО и НО – это 1,8. Затем находим разность ДО и ОО – это 0,3. Теперь делим 1,8 на 0,3. Получим 6. Прибавляем 1 – теперь у нас 7. Делим 1 на 7 и получаем примерно 0,14. А умножая на 100%, получим 14%. Это значит, что ночное потребление энергии у вас должно быть не менее 14% от общего (день + ночь), чтобы установка счетчика с двумя тарифами не ударила вас по карману.

Определение фактического отношения

Теперь нужно узнать, сколько на самом деле вы тратите электроэнергии ночью и днем. Для этого в течение одного месяца каждый день по два раза снимайте показания ровно в 7.00 и 23.00. Затем путем вычитания предпоследнего показания из последнего посчитайте, сколько в среднем вы расходуете днем, а сколько ночью. Данные удобно записывать в таблицу, как на рисунке ниже.

Среднее значение дневного расхода (СЗДР) – это сумма всех дневных показаний, поделенная на количество дней в месяце. Среднее значение ночного расхода (СЗНР)– это сумма всех ночных показаний, тоже поделенная на число суток в месяце.

Фактическое отношение (ФО) ищется по формуле:

Пример из таблицы: СЗДР = 7, а СЗНР = 3. Тогда ФО = 3/(3+7)*100% = 30%.

Сравнение расчетного отношения с фактическим

А как узнать, что эл счетчики однофазные двухтарифные принесут выгоду? Нужно сравнить полученные нами отношения: РО с ФО. Возможно три случая:

• РО>ФО. Ваши затраты при установке электросчетчика с двумя тарифами увеличатся. Это вам не надо;
• РО=ФО. Затраты останутся прежними. Смысла в переустановке нет;
• РО<ФО. Переход на двухтарифную оплату принесет экономическую выгоду.

Пример. У нас РО равен 14%, а ФО – 30%. Это третий случай, который говорит, что двухтарифный электросчетчик поможет нам сэкономить средства при оплате за свет.

Как устроен?

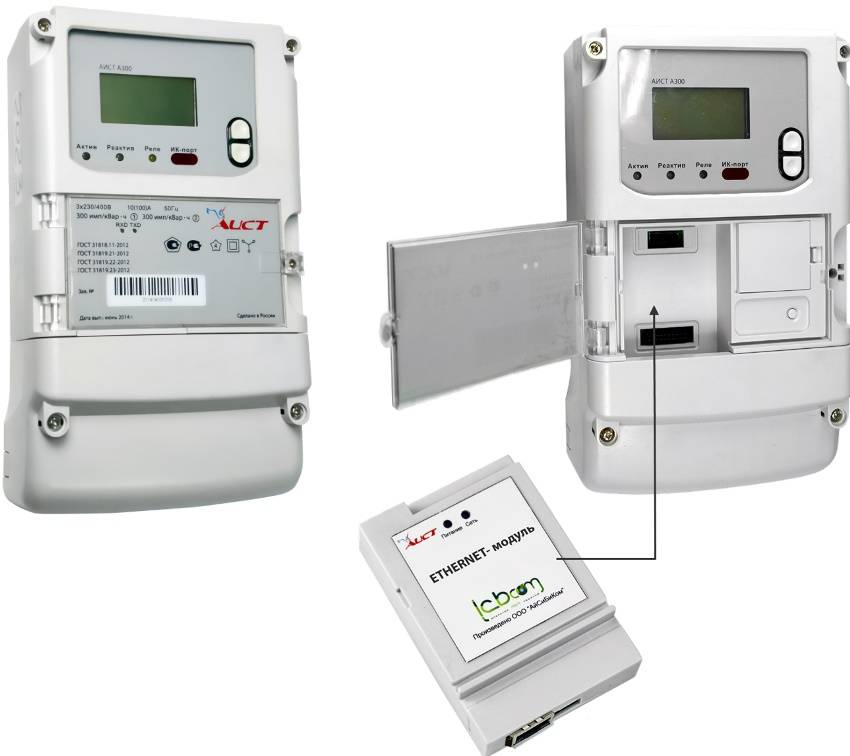

Внешне большинство ИПУЭ выглядят как привычные нам счетчики электрической энергии. Разве что вместо механически клацающих циферок появился дисплей.

Но сходство обманчиво. Внутри неказистого корпуса скрывается целый набор всевозможных узлов, основные из которых:

• Дисплей. Обычно жидкокристаллический, служит для отображения режимов работы прибора и результатов измерений.
• Часы с календарем. Служат для синхронизации работы устройства с сервером. К примеру, они служат для автоматической передачи данных по определенным числам.
• Автономный источник питания. Ее задача поддерживать работу ответственных узлов при пропадании сетевого напряжения. Это, к примеру, часы и запоминающее устройство.
• Датчик тока. С его помощью счетчик контролирует расход электроэнергии.
• Интерфейс передачи данных.Служит для передачи полученных, обработанных и накопленных данных на сервер или ПК. Канал передачи – обычно электрическая сеть, по которой подается электроэнергия, но есть приборы, использующие другие каналы связи – 3G, GSM, RF, ZigBee и др.
• Интерфейс приема данных. Получает команды с сервера на смену режимов работы, остановку и т.д. Канаты связи те же, что и у интерфейса передачи.
• Оптический порт.Служит для передачи данных и получении команд по оптическому каналу. От оператора, находящегося в непосредственной близости.
• Микроконтроллер. Сердце счетчика. Его задача – управление всем вышеперечисленными узлами.

Система АСКУЭ — что это такое?

Автоматизированная система учёта электроэнергии — это технологическое решение, которое обеспечивает:

• дистанционный сбор данных с интеллектуальных приборов учёта;
• передачу полученной информации в личный кабинет оператора;
• обработку переданных данных с последующей выгрузкой в информационные системы — 1С, ГИС ЖКХ и другие.

Система автоматизированного контроля за отпуском и потреблением электроэнергии обеспечивает достоверный учёт, который одновременно выгоден ресурсоснабжающим организациям, хозяйствующим субъектам, собственникам жилья и государству. Совершенствование технологий обмена данными позволило существенно упростить коммерческий учёт энергоресурсов, снизить стоимость его внедрения.

Мы хотим сделать так, чтобы приборы учета были максимально комфортными и автоматическими, чтобы происходило дистанционное считывание данных. Наша задача — сделать цифровое ЖКХ, внедрить автоматизацию без дополнительной нагрузки на потребителей.

Внедрение АСКУЭ позволяет автоматизировать учёт, добиться его максимальной точности, получить аналитическую информацию, которая необходима для разработки и корректировки программ по энергосбережению и повышению энергетической эффективности. Эти данные принято называть «показания АСКУЭ». Что это такое, простыми словами не скажешь. Для этого нужно, прежде всего, понимать, как расшифровать «АСКУЭ», разложить это сложное явление на составляющие.

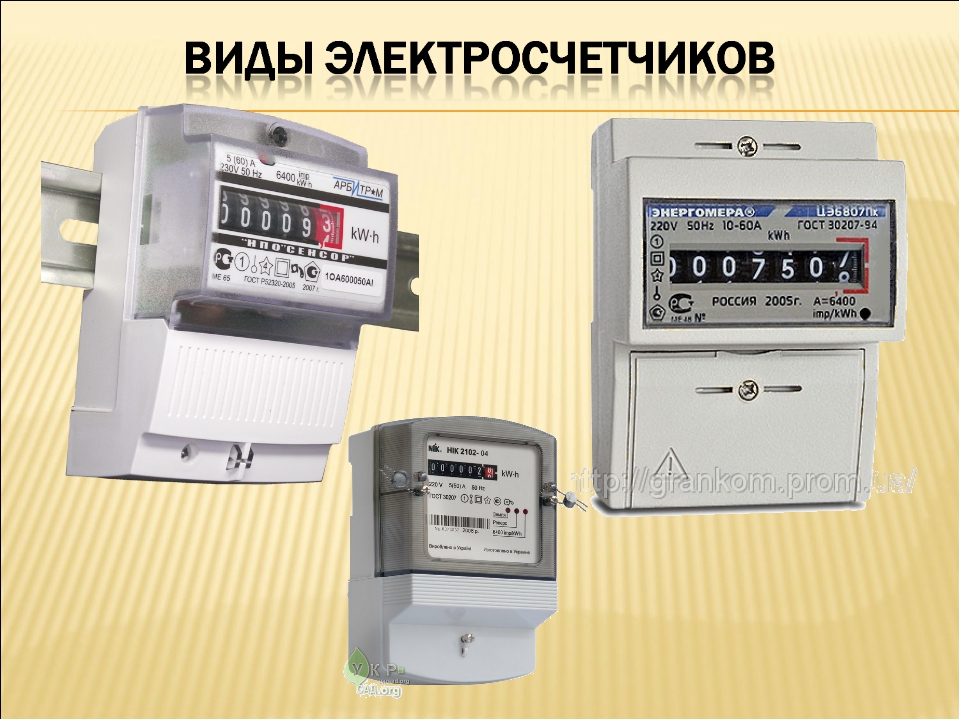

По принципу действия

• индукционные;
• электронные.

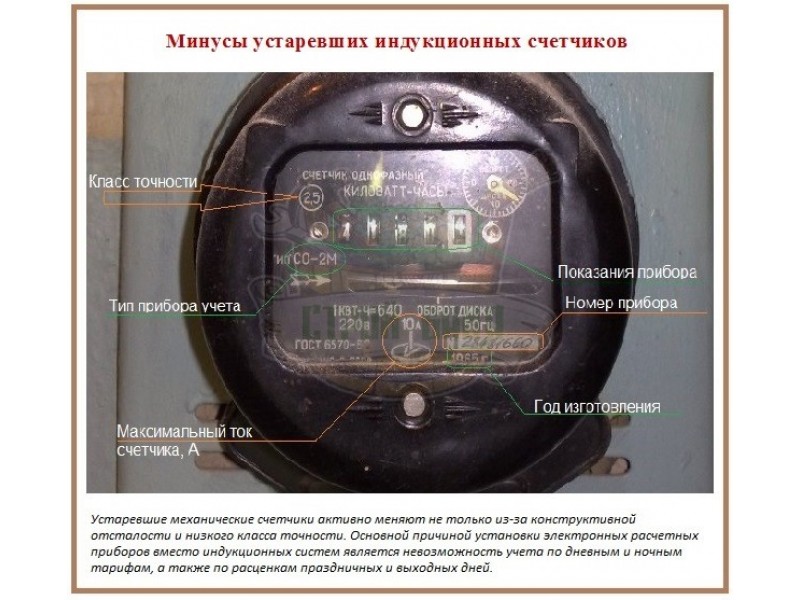

Принцип работы индукционного (электромеханического) электросчетчика основан на работе магнитных потоков поля, которое образуется между токовой (последовательной) катушкой и катушкой напряжения (параллельной). Электромагнитное поле оказывает действие на специальный алюминиевый диск, в нем происходит возникновение вращающего момента. При вращении диска индукция приводит в действие счетный механизм, в зависимости от параметров напряжения и силы тока в сети диск вращается быстрее или медленнее, что отражается на показаниях расхода электрической энергии.

На смену индуктивным механизмам постепенно пришли счетчики электроэнергии электронного типа. Основные модели таких приборов, используемые в нашей стране — СОЭ 55, СЕ 102. Электронный счетчик занимается преобразованием входных сигналы с датчиков напряжения и тока, проходящего по сети в цифровой код по импульсному принципу. В устройство электросчетчика входит также специальный микроконтроллер, модуль которого расшифровывает полученный импульс и затем непосредственно отображает количество потребляемой электроэнергии на дисплее, сохраняя цифровой код в памяти.

• компактность;
• возможность учета потребления по нескольким тарифам;
• длительное время хранятся данные;
• высокая точность отображения, в том числе за счет подключения дополнительных микросхем;
• фиксирует несанкционированный доступ (очень мала вероятность обмануть такой счетчик);
• измеряет количество и качество мощности и электроэнергии (на дисплее показаны, в том числе дисбаланс фазы, направление измерения, тип реактивной энергии);
• возможность снимать показания дистанционно, использовать электронные устройства в системах АСКУЭ (автоматизированных системах учета потребляемой энергии).

К недостаткам счетчиков электронного типа можно отнести:

• высокую стоимость в сравнении с индукционными счетчиками;
• высокую чувствительность к скачкам и понижениям напряжения в сети, атмосферным перенапряжениям, к качеству поставляемой электроэнергии;
• многие электронные счетчики при поломке не подлежат восстановлению.

Таким образом, потребителю электроэнергии при выборе устройства по принципу автомата или механики следует обратить внимание на

1. место установки прибора учета электроэнергии;
2. точку учета электроэнергии (жилой фонд, коммерческая недвижимость, крупное предприятие с большим потреблением и т.д.);
3. какие преимущества того или иного типа прибора потребуются и будут полезны.

Защита от хищений и неправильного подключения

Как я уже говорил, счетчик проверяет ток в нейтрали, и если он отличается от тока фазы (то есть, диференциальной ток превышает установленный порог), счетчик отключает нагрузку. Наличие дифференциального тока означает, что умышленно или неумышленно учет производится некорректно. Причем, это может быть как в пользу абонента, так и в убыток ему. Если такое событие наступает, то счетчик может подать сигнал по каналу связи, и/или отключить абонента. Все эти события программируются в конфигураторе (программе настройки).

Кроме того, имеется защита от:

• воздействия магнита,
• превышения температуры (порог менее 85°С), независимо от функции отключения при превышении 85°С,
• вскрытия клеммной крышки,
• вскрытия корпуса.

Против вскрытия корпуса есть электронная пломба (микропереключатель) внутри, а также две физические пломбы с двух сторон корпуса:

Электронные пломбы вскрытия клеммной крышки и корпуса работают как при включенном в сеть счетчике, так и при нахождении счетчика в отключенном состоянии. Факт и время нарушения электронных пломб фиксируются в журнале событий.

Особенности применения

При рассмотрении особенностей дистанционных счетчиков отмечается, что в распоряжение энергетической компании предоставляются сведения, недоступные обычным приборам учета. Их применение характеризуется расширенным функционалом, позволяющим реализовать следующие возможности:

• представление информации в многотарифном формате;
• удаленное управление отдельными потребителями (с возможностью их коммутации);
• общение с клиентом путем обмена уведомлениями.

К этому добавляется возможность анализа предоставляемой информации, позволяющая повысить эффективность работы контрольного оборудования.

Порядок подключения

Для установки и подключения прибора дистанционного учета следует обратиться в компанию, специализирующуюся на предоставлении электроэнергии, и написать соответствующее заявление. После подписания ряда бумаг к месту монтажа будет направлен специалист, который произведет установку и последующее подключение выбранной модели.

В сопроводительной документации будет указано:

• тип прибора, количество фаз и тарифов;
• используемое устройство защиты;
• наименование коробки;
• требования к проводам: их протяженность и площадь поперечного сечения.

Самостоятельный монтаж подобных устройств практически не производится. Чтобы выполнить монтажные работы своими силами, надо не только соблюдать требования ТБ, но и подписать специальное письменное разрешение на установку.

Новые счетчики

Многие граждане почему-то забывают о том, что чем сложнее устройство учета, тем дороже обходится его ремонт и содержание, не говоря уже об установке. Новые «умные» счетчики работают на том же самом электричестве, расход которого они считают, и чтобы дистанционно передавать данные о потреблении электроэнергии в определенной квартире или доме, счетчику необходимо питание.

Конечно же, на работу новых счетчиков затрачивается больше энергии, чем на приборы учета прежних поколений, которые не умели передавать данные о расходах энергии на расстоянии. Поставщики электроэнергии на основании Постановления Правительства № 554 от 18 апреля 2020 года обязаны произвести замену счетчиков на приборы нового поколения за собственный счет, но вот питание этих приборов, обеспечивающее их работу, а точнее – оплата этого питания, будет, конечно же, возлагаться на плечи обычных граждан.

При этом совсем несложно догадаться, что и расходы на установку новых приборов учета поставщики ресурса вернут себе, взыскав плату с собственников жилья постепенно, путем повышения тарифов на электроэнергию.

Функционал умных электросчетчиков

Умный счетчик может одновременно выполнять несколько функций:

• Диагностика проблем на линии и возможность отправки уведомления о необходимости вызова электрика.
• Поддержка нескольких ставок.
• Подключайте и отключайте абонентов удаленно.
• Отображает информацию о характеристиках сети (колебания напряжения, нормы и отклонения).
• Просмотр информации владельца о ежемесячном и ежедневном потреблении электроэнергии.

Вся информация о состоянии сети хранится в системе в течение 3,5 лет. В случае выхода оборудования из строя из-за неисправности сети и последующего изменения счетов за электроэнергию, абонент сможет подтвердить причину в суде.

Существуют модели умных счетчиков, которые могут обнаруживать попытки незаконного подключения третьих лиц к распределительной сети.

Incotex Меркурий 231 AM-01 для гаража

• компактный;
• трехфазный;
• электромеханический.

Холдинг Инкотекс появился на российском рынке в 1992 году и начинал с производства контрольно-кассовых машин. Со временем он объединил несколько торговых марок и увеличил ассортимент продукции. Электросчетчик Меркурий 231 AM-01 от Incotex оптимально подойдет для установки в гараже.

О надежности и популярности устройства говорит тот факт, что модель выпускается около десяти лет (с поправками на современные реалии). Электромеханическое отсчетное устройство зарекомендовало себя при работе в условиях минусовых температур. Цифры на табло крупные, в шесть рядов. Монтаж на DIN-рейку. Стоимость устройства – от 1550 рублей тоже можно отнести к плюсам.

Безопасны ли ваши данные?

Данные, которые ваш интеллектуальный счетчик собирает об использовании энергии, строго защищены законом. У вас есть контроль над этим, в том числе право решать:

• как часто ваш интеллектуальный счетчик отправляет данные вашему поставщику энергии (минимум ежемесячно, ежедневно или каждые полчаса не являются обязательными)
• следует ли делиться данными с другими организациями, например с сайтами сравнения цен
• Если ваш поставщик может использовать показания вашего счетчика в целях продаж и маркетинга

Возможно вам понравится 8К телевизор: будущее рядом. Стоит ли сейчас покупать телевизор 8К?

Умные счетчики были разработаны в консультации с ведущими экспертами по безопасности и могут измерять только количество потребляемой вами энергии. Личные данные, такие как ваше имя, адрес и данные банковского счета, не хранятся на вашем интеллектуальном счетчике и не передаются им.

Если у вас есть другие опасения по поводу интеллектуальных счетчиков, ознакомьтесь с нашей статьей о проблемах интеллектуальных счетчиков, разрушающей мифы .

Умные счетчики электроэнергии: цены и особенности

Не всегда приборы установлены таким образом, чтобы подойти к ним было удобно. На помощь придут специальные счетчики, которые позволяют дистанционно просмотреть информацию об использованных ресурсах и оплатить их, не выходя из дома или офиса.

На то, сколько стоит умный счетчик электроэнергии, влияют следующие факторы:

• цена самого электросчетчика;
• стоимость контроллера, который отвечает за сбор и передачу данных с устройства.

Также на формирование цены счетчика на электроэнергию влияют бренд, класс точности прибора и тип напряжения сети. Сэкономить можно, установив один контроллер на несколько квартир. Если приборы учета собраны на общем щитке, то для жильцов выгодно использовать один контроллер, тем самым снизив финансовую нагрузку по оплате для проживающих в каждой отдельно взятой квартире.

Стоимость умных счетчиков электроэнергии в 2019 году составляет ориентировочно не менее 3300 рублей

Обычные счетчики стоят от 600 до 1000 рублей. Цена 600-800 рублей свойственна для приборов, которые «умными» стать не могут, то есть снимать показания с устройства можно только с табло. Начиная с 800 рублей, можно приобрести автоматизированные приборы с импульсным выходом, которые могут «поумнеть» с помощью контроллера.

Стоимость контроллеров находится в диапазоне от 3 тысяч до 10 тысяч рублей.

Купить смарт-счетчик в обычном магазине будет немного дороже, чем при заказе напрямую, на сайте производителя

Совсем скоро за потреблением электроэнергии, воды, газа и других ресурсов населением РФ будет следить искусственный разум. Уже сейчас процесс внедрения технологии «умный счетчик» идет полным ходом. Кроме того, энергетики для беспрепятственного доступа сотрудникам устанавливают умный счетчик электроэнергии на столбе.

Данная система дает возможность уменьшить потери электроэнергии за счет возможности дистанционно отключить должника от общей сети. Для этого даже не нужно опломбировать счетчики электроэнергии, достаточно нажать специальную кнопку на сервере. Законопроектом, подписанным в прошлом году, предусмотрено, что потребители не потратят ни рубля на установку современного прибора.

Что мне (потребителю, бизнесу) даст интеллектуальный учёт?

освобождает потребителя от необходимости снимать и передавать его показанияснижаются издержки на обход контролёрамипочасовой учётперейти на почасовой тарифинтеллектуальная система сама покажет, какой из тарифов выгоднее, когда и насколькоещё снизить счёт за энергию, при этом интеллектуальный учёт поможет понять где и насколько его можно снизитьболее широкого тарифного меню,рынке управления спросомснизить цены на энергию на оптовом рынкерезко снизятся общедомовые потеривсе тонкости работы технологического процесса находят отражения в колебаниях потребления активной и реактивной мощностидополнительный источник данных для оптимизации процессов работы оборудованияи на приём, и на отдачубесценный источник данных для оптимизации режимов своей работы

Недостатки, присущие умным приборам учета

Помимо рассмотренных достоинств, потребителям не менее важно знать о возможных недостатках и нюансах работы интеллектуальных учетных приборов. Среди них:

• Высокая стоимость устройств. Полная их окупаемость наступает только спустя несколько лет.
• Вероятность несвоевременной передачи данных и возникновения сбоев в работе коммутатора вследствие нестабильной интернет-связи;
• Поломки и преждевременный выход из строя в результате некачественного и нестабильного электроснабжения;
• Передача данных счетчика в онлайн режиме подвержена атакам со стороны хакеров. Чтобы их предотвратить, необходимо обеспечить полноценную защиту.

Электронные счетчики и АСКУЭ

Попытки создания АСКУЭ (автоматизированной системы контроля учёта электроэнергии) связаны с появлением в относительно доступных микропроцессорных устройств, однако дороговизна последних делала системы учета доступными только крупным промышленным предприятиям. Разработку АСКУЭ вели целые НИИ.

Решение задачи предполагало:

Первые системы учета были крайне дорогими, ненадежными и малоинформативными комплексами, но они позволили сформировать базу для создания АСКУЭ следующих поколений.

Переломным этапом в развитии АСКУЭ стало появление персональных компьютеров и создание электронных электросчётчиков. Ещё больший импульс развитию систем автоматизированного учёта придало повсеместное внедрение сотовой связи, что позволило создать беспроводные системы, так как вопрос организации каналов связи являлся одним из основных в данном направлении.

Основное назначение системы АСКУЭ — в разумных интервалах времени собрать в центрах управления все данные о потоках электроэнергии на всех уровнях напряжения и обработать полученные данные таким образом, чтобы обеспечить составление отчётов за потребленную или отпущенную электроэнергию (мощность), проанализировать и построить прогнозы по потреблению, выполнить анализ стоимостных показателей и произвести расчёты за электрическую энергию.

Для организации системы АСКУЭ необходимо:

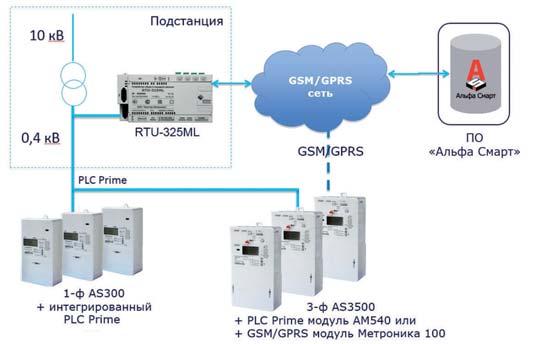

Пример простейшей схемы организации АСКУЭ показан на рисунке. В ней можно выделить несколько отдельных основных уровней:

1. Уровень первый – это уровень сбора информации

Элементами этого уровня являются электросчётчики и различные устройства, измеряющие параметры системы. В качестве таких устройств могут применяться различные датчики как имеющие выход для подключения интерфейса RS-485, так и датчики, подключенные к системе через специальные аналого-цифровые преобразователи

Необходимо обратить внимание на то, что возможно использовать не только электронные электросчётчики, но и обычные индукционные, оборудованные преобразователями количества оборотов диска в электрические импульсы

В системах АСКУЭ для соединения датчиков с контролерами применяют интерфейс RS-485. Входное сопротивление приемника информационного сигнала по линии интерфейса RS-485 обычно составляет 12 кОм. Так как мощность передатчика ограничена, это создает ограничение и на количество приемников, подключенных к линии. Согласно спецификации интерфейса RS-485 с учетом согласующих резисторов приёмник может вести до 32 датчиков.

2. Уровень второй – это связующий уровень

На этом уровне находятся различные контролеры необходимые для транспортировки сигнала. В схеме АСКУЭ представленной на рисунке, элементом второго уровня является преобразователь, преобразующий электронный сигнал с линии интерфейса RS-485 на линию интерфейса RS-232, это необходимо для считывания данных компьютером либо управляющим контролером.

В случае если требуется соединение более 32 датчиков, тогда в схеме на этом уровне появляется устройства, называемые концентраторы. На рисунке показана схема построения системы АСКУЭ для количества датчиков от 1 до 247 шт.

3.Третий уровень – это уровень сбора, анализа и хранения данных

Элементом этого уровня является компьютер, контролер или сервер. Основным требование к оборудованию этого уровня является наличие специализированного программного обеспечения для настройки элементов системы.

В настоящее время практически все электронные электросчётчики оборудованы интерфейсом для включения в систему АСКУЭ. Даже те, которые не имеют этой функции, могут оснащаться оптическим портом для локального снятия показаний непосредственно на месте установки электросчётчика путём считывания информации в персональный компьютер. Поэтому, сегодня электросчётчик является сложным электронным устройством.

При проектировании современных систем АСКУЭ применяют только электронные счётчики. Они имеют неоспоримые преимущества перед индукционными именно в «информационном» плане и обладают практически неограниченными сервисными возможностями.

Смотрите видео, в котором на примере конкретной марки рассмотрены электронные счетчики.

18 Электростатические измерительные приборы, принцип действия, достоинства, недостатки, область применения

Принцип
действия:
основой электростатических приборов
является электростатический измерительный
механизм с отсчетным устройством.

Они
применяются,
главным образом, для измерения напряжений
переменного и постоянного тока. Находят
применение также электрометры —
электростатические приборы специальной
конструкции, требующие вспомогательных
источников питания. Электрометры
обладают повышенной чувствительностью
к напряжению.

Достоинствами
электростатических приборов являются:

малое
собственное потребление мощности, что
объясняется малыми токами утечки и
малыми диэлектрическими потерями в
изоляции, малой емкостью измерительного
механизма, большой диапазон измеряемых
напряжений, возможность измерений на
постоянном и на переменном токе,
независимость показаний от частоты в
широком диапазоне и формы измеряемого
напряжения, независимость показаний
от внешних магнитных полей.

К
недостаткам электростатических приборов
можно отнести:

малую
чувствительность по напряжению, влияние
внешних электростатических полей, что
требует экранирование измерительного
механизма, неравномерную шкалу (при
соответствующем выборе формы подвижных
и неподвижных электродов можно получить
практически равномерную шкалу на участке
от 15-25 % до 100 % от ее номинального значения).

Как работает «умный» счетчик электроэнергии

Принцип работы умного счетчика обусловлен его конструктивными особенностями. Данное устройство состоит из двух частей. Первая — это непосредственно сам счетчик, внешне практически ничем не отличающийся от обычных приборов учета электроэнергии. Вторая — контроллер, отвечающий за точную и своевременную передачу данных на информационные узлы компаний по энергоснабжению. Частота передачи сведений — один раз через каждые 60 минут.

В зависимости от типа установленного контроллера, сведения могут передаваться несколькими способами. В редких случаях контроллер встроен в конструкцию учетного прибора, но чаще он представляет собой самостоятельное устройство.

Существуют три технологии передачи данных:

• Проводная;
• Беспроводная;
• Гибридная.

Проводная и гибридная технологии преимущественно применяются в крупных офисах и промышленных зданиях. В жилых домах более широко распространены устройства, оснащенные беспроводными датчиками.

Передача данных к серверам в беспроводных контроллерах может осуществляться посредством одной из трех технологий связи:

• GPRS;
• LPWAN;
• WI-FI.

Каждая из них обладает индивидуальными особенностями и принципами работы, которые следует подробно рассмотреть по отдельности.

Технология GPRS

Контроллеры с технологией GPRS работают под управлением sim-карточек, требующих регулярного пополнения счета. Контролирующее устройство подключается к приборам учета электричества при помощи соединительного провода. А на сервер поставщика электроэнергии сведения передаются через общедоступную сотовую связь, по принципу мобильного телефона. Данная технология применяется в широко распространенных пожарных и охранных сигнализаций. Большинство моделей интеллектуальных счетчиков c GPRS-контроллерами функционируют от электрической розетки. Реже встречаются варианты на батарейках. Производством GPRS-контроллеров занимается компания Teleofis.

Сайт производителя (ООО «Телеофис»): https://teleofis.ru/

Технология LPWAN

Более современная технология LPWAN является разновидностью сотовой связи, которая предназначается исключительно для интеллектуальных счетчиков и датчиков. По сравнению с GPRS она характеризуется гораздо меньшей энергозатратностью. В целях обеспечения стабильной и бесперебойной беспроводной связи между сервером и контроллерами умного счетчика провайдер устанавливает специальные вышки в автоматизированных кварталах или районах отдельных жилых домов. Обмен данными происходит на относительно невысоких скоростях, однако этого достаточно для надежной работы интеллектуальных приборов благодаря высокому уровню сигнала.

LPWAN контроллеры не предназначаются для установки отдельно взятых квартирах и частных домах. В случае необходимости установить ее в многоквартирном доме потребуется коллективное решение всех совладельцев квартир. Для обслуживания и поддержания LPWAN-вышки в надлежащем рабочем состоянии взимается абонплата. Производителями LPWAN-контроллеров являются компании «Стриж» и Sigfox.

Сайт производителя (ООО «Современные радио технологии»): https://strij.tech/
Сайт производителя (Оператор Sigfox Россия): https://sigfoxrussia.com/

Технология WI-FI

Wi-Fi-контроллеры совмещают в себе преимущества двух рассмотренных выше технологий. Характеризуются невысоким энергопотреблением и способны эффективно работать от батареек АА в течение более трех лет. Для их установки не требуется согласование с управляющей компанией и другими жильцами дома, поскольку они не являются персональными бытовыми приборами. Серийным производителем Wi-Fi-контроллеров для интеллектуальных счетчиков электроэнергии является компания Saures.

Сайт производителя (ООО «САУРЕС»): https://www.saures.ru/

Производители и лучшие модели

Сегодня в продаже можно найти различные модели приборов с дистанционным управлением, которые изготовлены отечественными и иностранными производителями. Выбирая такие счетчики от европейских или японских брендов, необходимо помнить, что конкретное устройство должно быть оптимизировано для его использования в российских электросетях. В противном случае потребуется менять программное обеспечение, что отрицательно сказывается на функциональности техники.

Популярностью на рынке пользуются счетчики от российских , «Инотекс» и «Тайпит». Такие недорогие электронные приборы отличаются качеством собранных данных, они функциональны, имеют расширенные возможности, их подключение не представляет какой-либо сложности. Стоимость электросчетчиков от российских производителей находится на приемлемом уровне, что делает их доступными для каждого покупателя.

Из популярных моделей выделяют:

1. «Тайпит Нева 101 1SO». Это однотарифная сертифицированная модель, которая имеет механическое считывающее устройство первого класса точности. Благодаря расширенному диапазону температур такой счетчик может устанавливаться на открытом воздухе. Его цена — около 700 рублей.
2. «Энергомера CE102M». Многотарифный универсальный электросчетчик, имеющий четыре тарифа и работающий с первым классом точности. В зависимости от конкретного исполнения стоимость этой модели составляет 1400−2100 рублей.
3. «Инотекс Меркурий 200.02». Многотарифная коммерческая модель, имеющая первый класс точности выполняемых измерений. Электросчетчик обладает расширенным функционалом, при этом его цена составляет 1600−1800 рублей.
4. «Энергомера CE300». Однотарифный счетчик, в котором присутствует детализированный четкий жидкокристаллический дисплей, предназначен для использования в промышленных трехфазных сетях. Стоимость этой модели на сегодняшний день — 4000 рублей.
5. «Инотекс Меркурий 231 АТ». Эта модель разработана специально для использования с трехфазным напряжением и поддерживает работу с различными тарифами на электроэнергию. Устройство имеет 1 класс точности. Цена — 3000 рублей.
