2.3. Подготовительные работы
2.3.1. Работыпо уплотнению грунта должны быть определены
проектом и проектом производства работ.
2.3.2. На стройплощадке к началу работдолжны быть завезены все необходимые механизмы, машины, инструменты.
2.3.3. Грунт для уплотнения траншей,
котлованов должен завозиться из резерва или из отвалов, находящихся непосредственно на стройплощадке, к началу работ.
2.3.4. Объект должен быть обеспечен необходимой электроэнергией, водой.
2.3.5. На стройплощадке должны быть выполнены временные дороги,
обеспечивающие подъезд автотранспорта к котловану и траншее.
2.3.6. Стройплощадка должна быть освещена в
ночное время, включая сигнальное освещение.

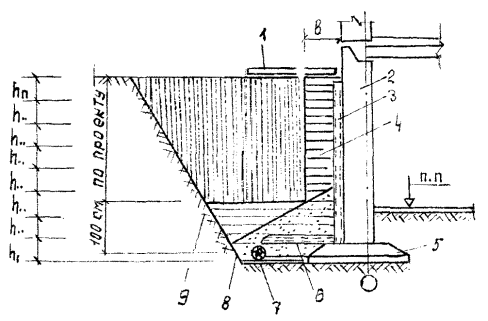

2.3.7. До начала обратной засыпки
грунтом траншеи необходимо:
полностью закончить прокладку трубопроводов (коллекторов);
закончить и проверить гидроизоляцию трубопроводов (коллекторов);
удалить из траншеи все
вспомогательные материалы, оборудование и механизмы;
составить акты на скрытые работы и получить разрешение
заказчика на обратную засыпку.
2.3.8. До начала подсыпки грунта под полы необходимо:
полностью закончить работы по
установке фундаментов;
закончить и проверить
гидроизоляцию фундаментов;
удалить из котлована все
вспомогательные материалы, оборудование и механизмы;
сделать съезды в котлован;
составить акты на скрытые работы и получить
разрешение заказчика на обратную засыпку.
Советы по эксплуатации

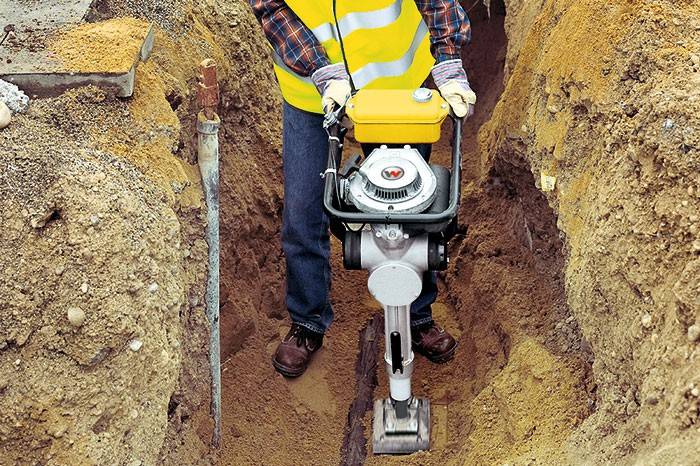

В эксплуатации ручных трамбовок нет никаких сложностей, если в них не использован двигатель. Другое дело, когда инструмент представляет собой виброплиту, посредством которой уплотняют щебень, песок или другую поверхность.

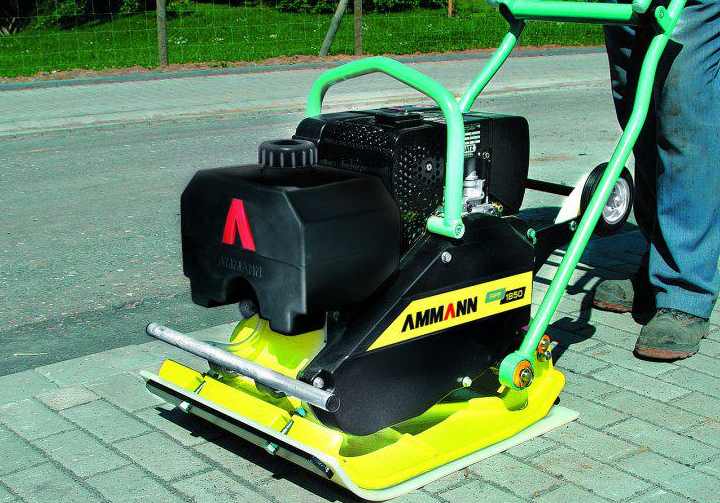

Основные советы по работе с трамбовками в виде вибрационной плиты для уплотнения бетона.
Перед тем, как приступить к работе, рекомендуется провести тщательный осмотр плиты на наличие неисправностей
Особое внимание стоит уделить кожуху ременной передачи, так как он обеспечивает защиту двигателя от пыли.
Участок, который планируется уплотнить, следует очистить от мусора и хорошо выровнять. Не рекомендуется работать вибрационной трамбовкой на мокрой или пересушенной поверхности, так как инструмент может быстро выйти из строя.

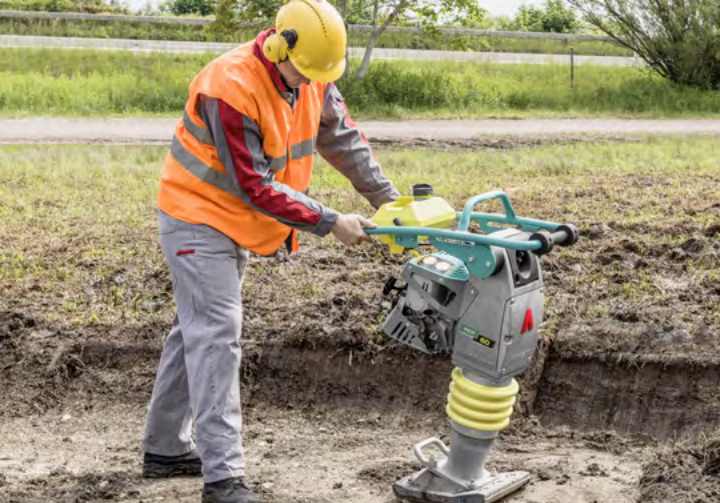

Оператор устройства должен стоять позади инструмента и вести его
Склоняться над устройством или пытаться самостоятельно ускорить ход работы инструмента нельзя.
Для управления вибрационной трамбовкой стоит взять специальную ручку, за счёт которой удастся вовремя повернуть инструмент в нужную сторону.
Стоит также отметить, что в процессе эксплуатации устройства следует регулярно проводить замену расходных материалов: масла, накладок, кожухов и других элементов.
Коэффициент относительного уплотнения
Это отношение плотности частиц после хранения или добычи к плотности, характерной для сырья, которое было привезено к конечному потребителю. Зная норму, указанную производителем, можно вычислить конечный коэффициент без организации дополнительных исследований.
На момент добычи
Плотность сырья здесь зависит от глубины разрабатываемых залежей, типа котлована, климатической зоны. Указанные в таблице основания позволяют рассчитать конечные параметры материала с учетом сопутствующего воздействия на грунт.
Коэффициент относительного уплотнения на момент добычи
В процессе трамбовки и вторичной засыпки
Обратной (или вторичной) засыпкой называют процедуру заполнения уже вырытого котлована после того, как будут окончены работы или завершено строительство. Как правило, для заполнения котлована используют грунт, также оптимальными для этой цели характеристиками обладает кварцевый песок. Сопутствующее действие – трамбовка, необходимая для усиления прочности покрытия. К уплотнению засыпанного сырья привлекают виброплиты и виброштампы, отличающиеся по производительности и весу.
Коэффициент относительного уплотнения в процессе трамбовки и вторичной засыпки
Таблица выше иллюстрирует пропорциональную зависимость уплотнения от метода трамбовки. Все виды механического воздействия оказывают влияние преимущественно на верхние слои. При извлечении песка структура карьера становится более рыхлой, поэтому плотность сырья может уменьшиться, для отслеживания изменений регулярно организуются лабораторные проверки.
В ходе транспортировки
Перемещение сыпучих материалов сопряжено с рядом сложностей, так как в процессе перевозки больших партий изменяется плотность ресурсов. Как правило, доставку осуществляют автомобильным или железнодорожным транспортом, она сопровождается интенсивным встряхиванием груза (перевозка на судах, в свою очередь, оказывает щадящее воздействие). В подобных условиях на плотность также повлияют атмосферные осадки, перепады температур, возрастание давления на нижние слои.
В лабораторных условиях
Для исследования используют 30 г сырья из аналитического запаса, его просеивают и тщательно высушивают, чтобы получить постоянное значение веса. Приведенный к комнатной температуре материал перемешивают и делят на 2 части.
Образцы взвешивают, соединяют с дистиллированной водой, кипятят для удаления воздуха и остужают. Все операции сопровождаются замерами, на основе полученных данных рассчитывают относительный коэффициент уплотнения.
Вне зависимости от условий изменения характеристик сырья при производстве испытаний учитывают ряд обстоятельств:
- изначальные свойства песка – величина фракций, прочность на сжатие, слеживаемость;
- насыпной вес – плотность, характерная для естественной среды происхождения;
- погодные условия, сопровождающие перевозку;
- максимально возможная плотность, выявляемая в лабораторных условиях;
- тип используемого транспорта – автомобильный, железнодорожный, морской, речной.
Все данные, связанные с коэффициентом относительного уплотнения, прописываются в проектной, технической документации. Данная методика сравнения качеств материала подразумевает использование регулярных поставок: сведения будут корректны лишь при заказе песка у одного производителя, здесь не допустимы изменения в переменных
Важно, чтобы транспортировка осуществлялась одинаковым способом, были сохранены технические характеристики карьера, практиковалась хотя бы примерно схожая длительность хранения сырья на складе
Коэффициент уплотнения необходимо определять и учитывать не только в узконаправленных сферах строительства. Специалисты и обычные рабочие, выполняющие стандартные процедуры использования песка, постоянно сталкиваются с необходимостью определения коэффициента.
Коэффициент уплотнения активно используется для определения объема сыпучих материалов, в частности песка, но тоже относится и к гравию, грунту. Самый точный метод определения уплотнения – это весовой способ.
Широкое практическое применение не обрел из-за труднодоступности оборудования для взвешивания больших объемов материала или отсутствия достаточно точных показателей. Альтернативный вариант вывода коэффициента – объемный учет.
Единственный его недостаток заключается в необходимости определения уплотнения на разных стадиях. Так рассчитывается коэффициент сразу после добычи, при складировании, при перевозке (актуально для автотранспортных доставок) и непосредственно у конечного потребителя.
Электрические виброплиты и трамбовки Wacker Neuson

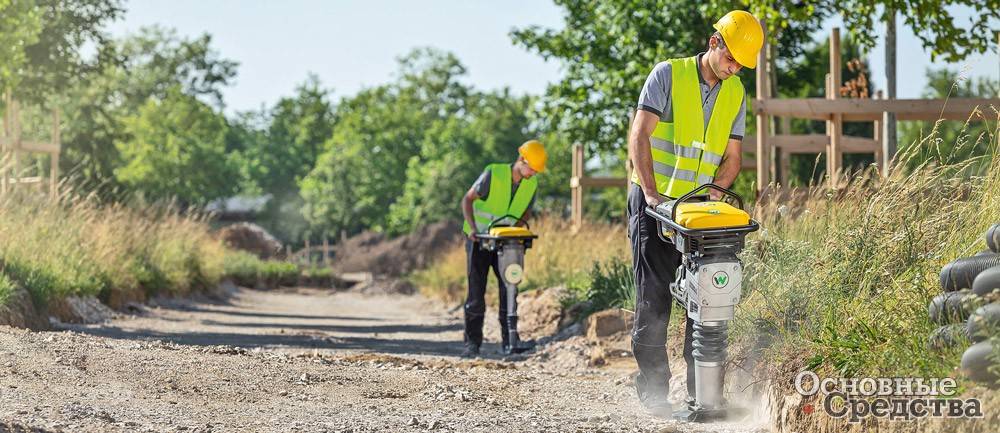

Компания Wacker Neuson предложила три новые модели виброплит с электроприводом от универсальных литий-ионных батарей. Батареи в двух вариантах были специально разработаны для тяжелых строительных работ. Емкости батареи достаточно, чтобы обеспечить одной машине работоспособность в течение рабочего дня. Операторы в течение нескольких секунд, благодаря модульной конструкции, могут заменить разряженные батареи новыми. Поскольку уплотнение электрическими виброплитами обходится без вредных выбросов, для такого оборудования открываются новые области применения: траншеи, строительные площадки, находящиеся в тоннелях и внутри зданий, природоохранные зоны. Wacker Neuson также недавно расширила свой ассортимент трамбовок новой мод. AS60e с питанием от батареи, которая обеспечивает экономию энергии до 55% по сравнению с бензиновыми аналогами. Кроме того, электродвигатель не требует технического обслуживания.
Как правильно трамбовать щебень виброплитой
Основная сложность при работе со щебнем заключается в том, что он, как правило, представлен разными фракциями. Максимальная толщина насыпанного слоя определяется непосредственно перед работой виброплиты. Как правило, для трамбовки хватает 3-5 проходов, после которых происходит достаточно качественное уплотнение. Дальнейшее уплотнение не имеет смысла.
При работе с известняковым щебнем строителям приходится сталкиваться с эффектом клинкования, когда верхний слой камней под воздействием колебаний, исходящих от виброплиты, плотно сцепляется. При этом нижележащие камни не уплотняются. Для борьбы с подобным эффектом необходимо использовать более тяжелое оборудование. Например, при эксплуатации виброплиты весом 100 кг можно качественно уплотнить известняковый щебень фракции 10…20 мм.
Какой песок лучше использовать
Как мы уже успели выяснить, песок (как карьерный, так и речной) может делиться на несколько различных фракций. Самая мелкая из их числа при выполнении такой работы, как устройство фундамента, не применяется вообще. Даже в том случае, если вы делаете незаглубленный вариант основания под легкую веранду или беседку. Связано это с тем, что мелкий материал быстро осядет, из-за чего подушка в короткие сроки потеряет свою форму, в результате чего готовое строение перекоситься.
Соответственно, для того, чтобы подушка под фундамент прослужила максимально долго, лучше использовать песок покрупней.
Что касается карьерного песка, его применение в принципе тоже вполне допустимо. Но он по своим качественным характеристикам существенно отличается от речного. Поэтому многие предпочитают действовать по принципу: зачем приобретать материал низкого качества, если более качественный можно купить не намного дороже.
При выборе песка для того, чтобы произвести устройство подушки под фундамент, следует обращать внимание и на следующие моменты:
- если материал имеет большое количество вкраплений глинистого характера, раствор из такого песка окажется недостаточно прочным;
- нужно выбирать не слишком сыпучий, но и не слишком мокрый;
- перед использованием песок обязательно нужно дополнительно просеять.
Виды виброплит и цены
Заводы-изготовители предлагают несколько модификаций виброплит, которые отличаются характеристиками и устройством.
Электрические
Работают от сети, отличаются небольшим весом, мощность не очень высокая, подходят для самых простых работ. За ними практически не нужно ухаживать, как в случае с двигателем внутреннего сгорания, у которого есть определенные требования по эксплуатации, это большое преимущество. Электродвигатели работают от генераторов и электрических сетей 220 или 380 Вольт. Но также имеется техника, которая требует напряжение питающей сети ниже 42 В. Данное оборудование подключают через понижающий трансформатор.
Стоимость от 20 тысяч рублей.
Бензиновые
Самые распространенные модели именно бензиновые, это очень легкий и легкий класс по весу. Устройство виброплиты бензиновой отличается 4-х тактным двигателем. Добавлена специальная центробежная муфта, позволяющая снизить нагрузку. Стоимость варьируется в зависимости от производителя, можно приобрести от 25 тысяч рублей.
Дизельные
Существенный недостаток: не используются при минусовой температуре. Но являются наиболее мощными, чаще всего представлены, как профессиональное оборудование.
Состоит из:
- мощного основания;
- подшипников вала, которые выдерживают максимальные нагрузки;
- оцилиндрованный двигатель с воздушным охлаждением.
Значительно дороже и чаще всего это промышленное и тяжелое оборудование. Цена от 160 тысяч рублей.
Самоходные
Производятся в двух вариациях:
- прямоходные или нереверсивные, могут двигаться только вперед, можно часто увидеть в продаже, достаточно популярны;
- у реверсивных предусмотрен обратный ход, что делает работу удобной, является лучшим типом.
Стоимость начинается от ста тысяч рублей, при этом, первая вариация дешевле.
Аккумуляторные
Данный тип является новинкой. Альтернатива для весовой категории до 150 кг. Преимущество: возможность работы при любых климатических условиях как внутри помещения, так и снаружи. Единственный недостаток, цена начинается от 200 тысяч рублей. Но, в скором времени данная модификация сменит остальные виды, полностью вытеснив их с рынка.
Особенности работы с виброуплотнителями
Соблюдение несложных рекомендаций обеспечивает безопасность оператора, эффективную работу и длительный срок службы оборудования.
Правила техники безопасности:
При работе с виброплитой или виброкатком оператор всегда должен находиться позади агрегата; особую осторожность следует соблюдать при разворотах техники.
Нельзя оставлять без присмотра технику с включенным двигателем. Электрический виброуплотнитель грунта необходимо отключать от сети во время каждого перерыва в работе.
Обязательно необходимо использовать средства индивидуальной защиты (обувь с усиленными металлическими носками, очки, удобную рабочую одежду без украшений и торчащих деталей)
Для защиты рук надевают виброзащитные рукавицы или выбирают оборудование с компенсированной вибрацией ручек. Операторам дизельных машин следует надевать наушники для защиты от шума
Каждые 10 – 15 минут работы желательно устраивать перерыв.
Необходимо использовать оборудование исключительно по прямому назначению.
2.8 . Организация труда
2.8.1 . Рабо т ы по обратной засыпке, разравниванию и упл отнению несвязного грунта I группы в т раншее с коллект ором
выполняет бригада из 8 человек:
машинист 6 разр. –
1 чел.
помощник машиниста 5 разр. – 1 чел.
машинист 5 разр. –
2 чел.
землекоп 3 разр. –
1 чел.
землекоп 1 разр. –
4 чел.
Рабо т ы со связным грунтом II группы
выполняе т бригада в т ом же со ставе с д обавлением одного землекопа 3 разряда.
2.8.2 . Рабо т ы по обрат ной засыпке,
разравни ванию, уплот нению несвя зн ого грунт а I группы и связного грунта II группы в т раншее с д вумя трубопров од ами в о дном уровне выполня ет бригада в составе 9 чел.
2.8.3 . Работы по обратной засыпке, разравниванию и уплотнению
несвязного
грунт а I группы внутри з д ан ия под полы выполня ет бригада в сост ав е 10 чело век:
ш офер 3 кл. –
6 чел.
машинист 5 разр. –
1 чел.
землекоп 3 разр. –
1 чел.
землекоп 1 разр. –
2 чел.
Работы со связным грун т ом II группы выпол н яет бригад а в т ом же составе с д обавлением
дво их земл екопо в 3 разряда.
2.8.4 . Составы брига д ы определены при уплотнении грунта элек трот рам бовк ами и вибрационными плит ами.
2 .8.5 . У плот нение грунта пневмотрамбовк ой
выполняет ся од ним землекопом 3 разряд а на одну трамбовку.
ПРИМЕЧАНИЯ:
1. При привязке рабо т по уплот нению грунта в ПП Р к
конкретн ому объекту сост ав бригад ы уточняется.
2 . Состав бригад принят д ля
работ по уплотнению грунта в ибрац ион ными плитами и электрот рамбовками.
Линейка российского Завода «Дорожных машин»
Линейка российского Завода «Дорожных машин» включает среднюю мод. DM-614 массой 14 т, тяжелую машину DM-617 массой 16 т и две перспективные модели тяжелых катков массой 21 и 25 т. Грунтовые катки Завода «Дорожных машин» предназначены прежде всего для выполнения масштабных работ. Из особенностей машин можно отметить задний мост Carraro с блокировкой дифференциала, обеспечивающий стабильную работу на уклонах и высокое тяговое усилие, надежный двигатель Cummins с достаточным запасом мощности, полностью поднимающийся капот, открывающий удобный доступ для сервисного обслуживания и хорошую эргономику рабочего места оператора.
Рейтинг лучших: 5 проверенных моделей
Подобрали пять моделей современных виброплит от проверенных производителей.
CHAMPION PC9045F
Прямоходная виброплита, оснащена четырехтактным бензиновым двигателем мощностью 6.5 л. с. Сила удара — 15 кН.
Относится к профессиональному строительному оборудованию.
Применяется для таких задач:
- Ремонт дорожного покрытия.
- Укладка асфальта.
Утрамбовка щебня и песка.
Ключевые особенности:
- Двигатель оснащен датчиком критического уровня масла. Датчик следит за уровнем масла в картере мотора, если масла недостаточно — виброплита не запустится.
- Ручной стартер для запуска.
- Компактная конструкция позволяет работать в труднодоступных местах — около столбов, в траншее, рядом с бордюром или стеной и т. п.
- Виброплита оснащена топливным баком на 3,6 литра.
- Максимальная уплотняемая площадь — 416 м2/ч.
Что говорят пользователи:
- Отлично подходит для работы в ограниченном пространстве — там, где не проедет каток, свободно пройдет виброплита;
- Прекрасно заводится в мороз;
- Легко перемещается вручную (не требует много усилий);
- Ручка снабжена механизмом, который уменьшает передачу вибрации на руки оператора.
DDE VP160-HK
Виброплита реверсивного типа, с бензиновым двигателем Honda GX200. Сила удара — 30,5 кН.
Ключевые особенности:
- Высокопроизводительная виброплита, оснащенная двигателем с мощностью 6 л.с.
- Мощный двигатель позволяет уплотнять грунт на глубину до 50 сантиметров за 1 проход.
- Эффективная передача или отбор крутящего момента от двигателя к эксцентрику (осуществляется с помощью мощного 3-кулачкового сцепления).
- Ротор вибратора оснащен усиленными стальными втулками, а двигатель установлен на прочном креплении. Виброплита служит долго и надежно.
- Есть транспортировочные колеса для удобного перемещения.
Что говорят пользователи:
- Большой моторесурс у двигателя.
- Высокое качество материалов, из которых изготовлен аппарат.
- Удобна в работе.
RedVerg RD-29155
Прямоходная виброплита с четырехтактным бензиновым двигателем. Мощность двигателя — 6,5 л.с., сила удара — 13 кН.
Ключевые особенности:
- Виброплита RedVerg имеет прочное основание из толстого листа штампованной стали.
- Защитный кожух предотвращает попадание посторонних предметов на приводные ремни.
- Оснащена мягкой рукояткой, которая гасит вибрации.
- В комплектации есть полиуретановая подушка — позволяет аккуратно укладывать брусчатку или тротуарный камень.
- Есть оросительная система — дополнительный бачок для воды, с помощью которого можно увлажнять поверхность под плитой при укладке асфальта.
Что говорят пользователи:
- Простая в управлении.
- Лучший вариант по соотношению цена/качество.
Elitech ПВТ 60 БВЛ
Бензиновая виброплита с надежным четырехтактным двигателем. Мощность — 6.5 л.с., центробежная сила — 10,5 кН.
Ключевые особенности:
- Двигатель виброплиты этой модели установлен на усиленной раме.
- Работает без перебоев при сильной жаре, а также при морозах. Полный температурный диапазон — от -10 до +40 оС.
- Аппарат оборудован ударопрочным кожухом для защиты ременной трансмиссии.
- Виброплита оснащена антивибрационной системой. Снижает негативное влияние вибрации на двигатель и продлевает срок его службы.
- Есть оросительная система с баком на 10 литров.
- Эргономичная ручка управления. Удобно складывается для хранения или перевозки.
- В комплекте есть транспортировочные колеса для удобного перемещения по площадке.
Что говорят пользователи:
- Легко заводится.
- Неплохое качество сборки.
- Из недостатков — при вибрации могут откручиваться болты транспортировочных колес.
CHAMPION PC5431F
Компактная бензиновая виброплита прямоходного типа. Оснащена четырехтактным двигателем, мощность — 2.3 л.с., сила удара — 8.2 кН.
Ключевые особенности:
- Частота вибрации — 5140 ударов в минуту, глубина уплотнения — 200 миллиметров.
- Корпус выполнен из ударопрочного пластика. Обеспечивает надежную защиту исполнительных механизмов аппарата от ударов щебня и мелкого камня, а также от попадания пыли.
- Виброплита оснащена специальной системой амортизации, которая хорошо поглощает вибрации. Благодаря этой системе детали двигателя меньше изнашиваются и дольше служат.
- Есть датчик уровня масла в двигателе.
- Удобная рукоятка. Можно регулировать по высоте, на рукоятке находятся все элементы управления устройством.
Что говорят пользователи:
- Компактная и легкая виброплита, удобна в использовании и перевозке.
- Отлично выполняет свою работу.
В заключении
Независимо от масштаба работ, проблема уплотнения грунта, так или иначе, возникает на любой строительной площадке. Песок или гравий на малых территориях можно уплотнять вручную, но для большой площади и проблемных участков оптимально использовать современный виброуплотнитель грунта, который обеспечит качественный результат в максимально короткие сроки.
Трамбовка для уплотнения грунта, песка или гравия. Виброплиты (трамбовки) по праву называют именно профессиональными строительными машинами. Их используют, чтобы уплотнить почву, укладывать асфальт, тротуарную плиточку, а еще устранять различные дефекты и неровности дорожного покрытия.
Такой инструмент достаточно прост в управлении, но все же не стоит забывать про стандартную технику безопасности, а еще об особенностях выполнения работ для разных материалов, таких, как грунт, песок, щебень, асфальт, плитка и «подстилка» под пол.
Песок и щебень в МО — самые низкие цены здесь!
Коэффициент уплотнения (трамбовки) ПГС, песка, щебня, грунта.
Коэффициент уплотнения (Купл)
— это нормативное число, которое определяется ГОСТами и СНИПами, учитывающий во сколько раз сыпучий материал ( а именно ПГС, песок, щебень, грунт и др.) уплотнился (следовательно, уменьшился и его наружный объем) при перевозке и трамбовке. Значение его колеблется в пределах 1,05 — 1,52:
| Вид инертного материала | Купл (коэффициент уплотнения) |
| ПГС (песчано-гравийная смесь) | 1,2 (ГОСТ 7394-85) |
| Песок для строительных работ | 1,15 (ГОСТ 7394-85) |
| Керамзит | 1,15 (ГОСТ 9757-90) |
| Щебень (гравий) | 1,1 (ГОСТ 8267-93) |
| Грунт | 1,1-1,4 (по СНИП) |
Коэффициент уплотнения учитывают от объёма поставленного сыпучего материала (грунт, пгс, песок, щебень, керамзит и т.д.), а также от механизма уплотнения (трамбовки). Немало важным является само качество инертного материала. К примеру, ПГС (песчано-гравийная смесь) может содержать различное содержание гравия (от 10% до 90%), а отсюда меняться К упл. Исходя из этого, данные в таблице предоставлены средние.
Коэффициентом уплотнения называется безразмерное число, показывающее степень уменьшения наружного объема сыпучего зернистого строительного материала при его перевозке транспортом или трамбовке. Используется применительно к песчано-гравийным смесям, песку, щебню, грунту.
Каждый вид щебня имеет свою маркировку, указанную в принятом стандарте (ГОСТ 8267-93). В нем же описаны методы определения коэффициента уплотнения.
Производители должны указать данный параметр в маркировке щебня того или иного вида. Степень уплотнения определяется также специалистами экспериментальным путем. Результаты могут быть получены в течение 3-х дней. Величину уплотнения щебня измеряют и экспресс методами. Для этого используются статические и динамические плотномеры. Расходы на измерение значения коэффициента в лабораторных условиях значительно ниже, чем прямо на стройплощадке.
Для чего нужно знать значение коэффициента уплотнения?
Знание точного значения Ку (коэффициента уплотнения щебня) требуется для определения: а) массы закупаемого строительного материала; б) степени дальнейшей усадки щебня в строительных работах. В обоих случаях нельзя допускать погрешностей.
Массу щебня (в кг)можно вычислить перемножив значения 3-х величин:
— объема заполнения (в м3); — удельного веса (в кг/м3); — коэффициента уплотнения (в большинстве случаев колеблется в пределах от 1,1 до 1,3).
Специалисты пользуются таблицами средней массы щебня в зависимости от фракции. Так, например,в 1 м3
щебня умещается1500 кг фракции 0-5 мм и 1470 кг – фракции 40-70 мм .
Работ с сыпучими материалами связана и с такой величиной, как насыпная плотность. Ее учет обязателен в процессе расклинцовки, укладки щебня, расчета состава бетона. Ее значение определяется опытным путем с помощью специальных сосудов (объем до 50 л). Для этого, разность масс пустого и наполненного щебнем сосуда, делится на объем самого сосуда.
Расклинцовка
— плотная укладка щебеночного основания с помощью зерен различных фракций. Суть технологии –заполнение больших пустот между крупными зернами мелкими кусками.

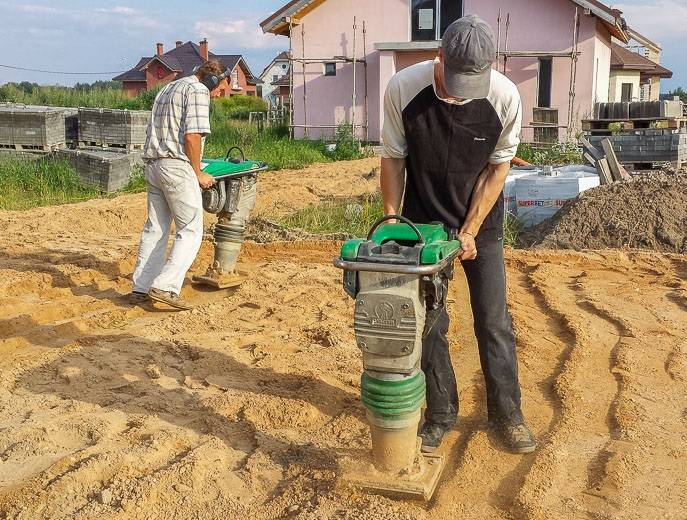

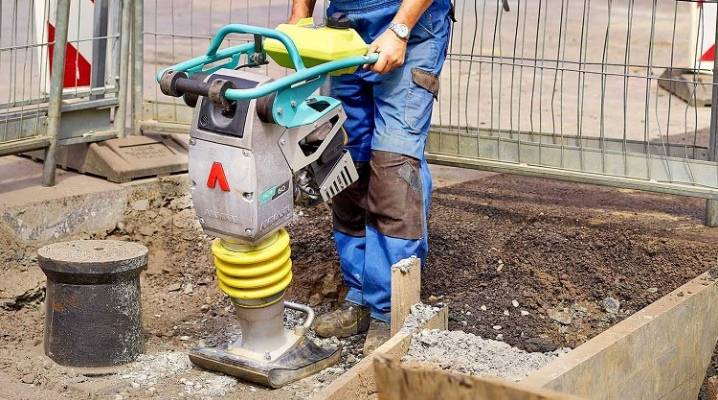

Трамбовка

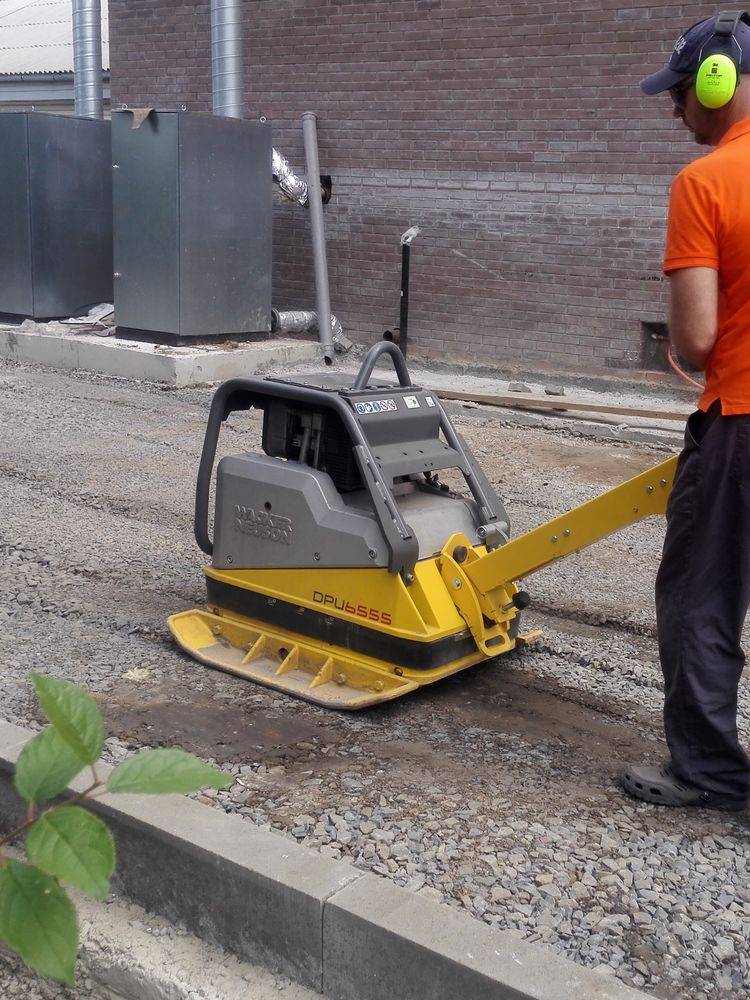

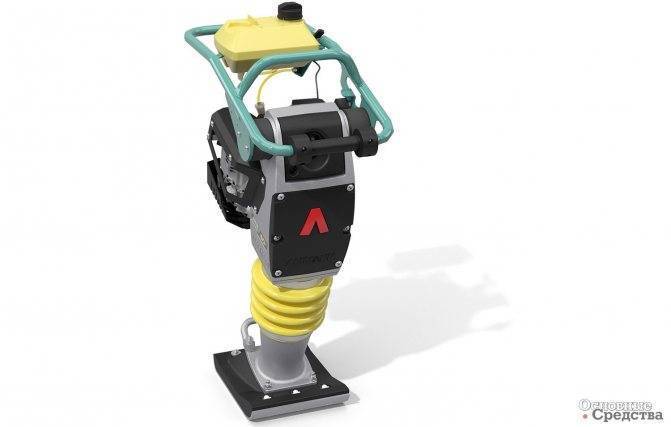

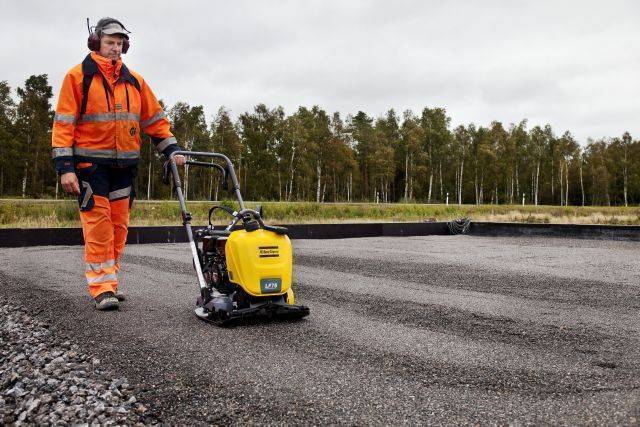

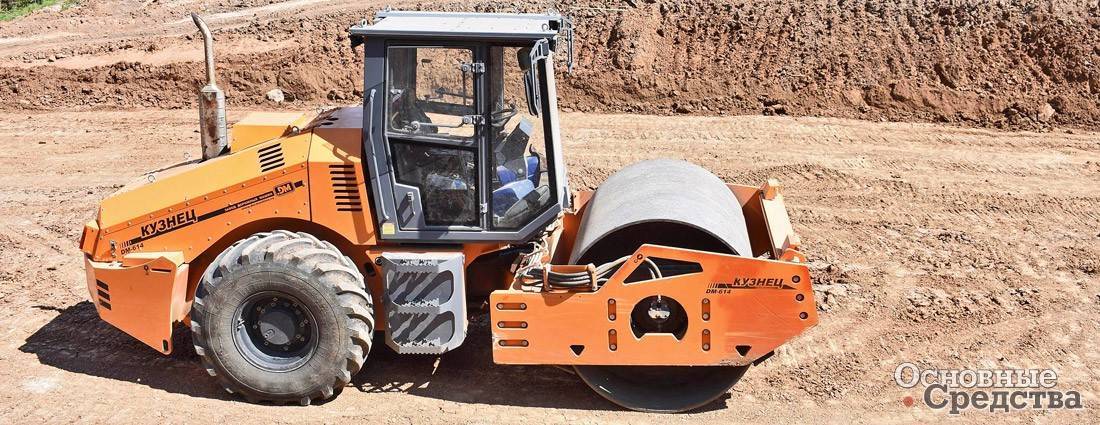

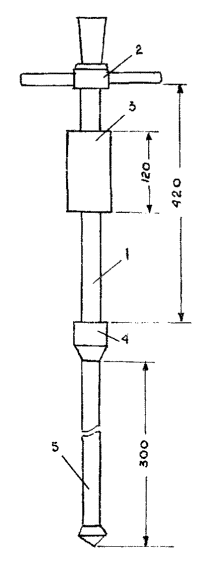

– одно из обязательных условий упрочения основания дорог или фундаментных оснований зданий. Проводится с помощью специальной техники (механический каток, виброплита) или ручной трамбовки. Качество уплотнения контролируется специальным прибором. Величину уплотнения (трамбовки) можно определить несколькими методами. В частности, методом динамического зондирования.
Коэффициент уплотнения
также используется при расчете необходимого количества сыпучих материалов для планировки участка щебнем. Пусть толщина укладки – 20 см. Какое количество отсева нам нужно для 1 м2 участка? Умножив объем участка на удельный вес (1500 кг/м3) и на коэффициент уплотнения (1,3), получим 390 кг.
Следует помнить, что различные фракции щебня обладают разным коэффициентом уплотнения. Этот параметр приобретает большое значение при выполнении проектировочных работ на основе щебня.
