Установка колодцев канализации: устройство и монтаж

Монтаж пластикового колодца

Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.

Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:

  • рытье котлована,
  • строительство фундамента (песчано-щебеночная подушка, заливное основание),
  • установка конструкции (и ее якорение при необходимости),
  • подключение колодца к системе.

Монтаж лотковой части канализационного смотрового колодца в котловане

Канализационные колодцы — СНиП, схемы устройства и монтажа

Технология обустройства канализационных колодцев отработана до мелочей и закреплена документально. Строительные нормативы предписывают основной ряд уложений, которым обязаны соответствовать проводимые работы. В частности, СНиП имеет номер 2.04.03-85 и называется «Канализация. Наружные сети и сооружения». Документ регламентирует места размещения разных типов конструкций, размеры и требования, предъявляемые к возводимым конструкциям.

Вне зависимости от назначения, частного или общественного пользования, устройство канализационных колодцев обязано выполняться по правилам и требованиям. Например, смотровой объект обязан быть размещенным перед входом местной канализации в централизованный коллектор, за пределами красной линии застройки.

Размерные линейки, работы по обустройству колодцев

Колодцы канализационные по СНиП должны иметь следующие размеры:

  • Трубопроводы диаметра до 150 мм – не менее 70 мм;
  • Диаметр до 600 мм – от 1000 мм;
  • Размер диаметра до 700 мм – от 1250 мм;
  • Диаметр 800-100 мм – от 1500 мм;
  • Диаметром от 1500 мм и выше и глубине 3 м и выше подвергаются индивидуальному рассмотрению.
  1. Разбивка или разметка территории, согласно правилам строительства;
  2. Очистка площади от кустарников, растительности;
  3. Снос/перенос мешающих строений. Невозможность действия оговаривается специальными стандартами;
  4. Подготовка и обустройство подъезда, дороги к стройплощадке.

Обустройство и монтаж канализационного сооружения типового подготовительные работы по СНиП:

  1. Отрывка котлована;
  2. Зачистка дна;
  3. Сверка с проектом по уровню заложения, углам откосов стен;
  4. Для каменных сооружений обустройство гидроизоляционного донного слоя, как показывает схема или план (слой не менее 20 см), последующая утрамбовка.

Все подготовительные работы завершены и следующий этап – монтаж.

Каменные колодцы

Этапы и действия такие:

  • Подготовка основы подразумевает укладку плиты или обустройство подушки из бетона М-50 толщиной 100 мм;
  • Обустройство бетонного армированного стальной сеткой лотка (М-100) нужной формы;
  • Заделка бетоном и битумом концевых отверстий трубопровода;
  • Создание изолирующего слоя внутренней полости колец конструкции;
  • Установка колец происходит только после набора прочности лотка (2-3 суток), затем кладется плита перекрытия. Раствор, используемый для работ – М-50;
  • Герметизация швов цементной смесью;
  • Гидроизоляция битумом;
  • Обязательное оштукатуривание лотка цементом, с последующим железнением;
  • Установка глиняных замковых соединений в месте входа трубы/труб шириной не менее 300 мм и высотой 600 мм больше, чем диаметр трубопровода.

Схемы монтажа кирпичных конструкций практически повторяют бетонные, но вместо совмещения колец, делается выкладка камнем. Гидроизоляционные работы полностью идентичны. Таким образом производится установка каменных колодцев любого вида канализации: бытовой, промышленной, ливневки или дренажной. Но каждая конструкция имеет собственные нюансы:

  • Ливневка оснащается решетчатыми люками, имеющими функцию водосбора;
  • Дренажные колодцы сами являются водоотводами, поэтому монтаж не требует специальных расчетов.

Различия в комплектации определяются серией:

  • КФК/КДК — бытовые стоки;
  • КЛВ/КЛК – ливневка;
  • КДВ/КДН – дренажные колодцы.

Таблица по типоразмерам дает полное представление:

Перепадные колодцы

Более сложная конфигурация определяет объемы и требования СНиП к перепадным колодцам. Помимо устройства лотка, необходимо произвести:

  • Монтаж стояков;
  • Иметь оборудование водобоя;
  • Установить водобойную стенку;
  • Создать практический профиль;
  • Обустроить приямок.

В остальном, что касается монтажа шахты, основания, перекрытий – правила одинаковы с предыдущими.

Схема выглядит так:

  • Труба-стояк;
  • Подушка водобойная;
  • Металлическое основание (плита);
  • Воронка приемная (стояковая).

Воронка требуется для компенсационных разрядительных процессов, образующихся в стояке из-за быстрого движения потоков. Своими руками создание перепадных колодцев на частных участках не рекомендуется, если только это не трубопровод диаметра от 60 см и разницей уровней до 3 м., но такие трубы в индивидуальных системах практически не используются, с успехом заменяемые другими видами колодцев.

Требования СНиП для перепадных колодцев просты, установка рекомендована в случаях:

  • Нужно значительно уменьшить глубину залегания трубопровода;
  • Если есть пересечения с другими подземными коммуникациями;
  • Необходима регулировка скорости потока сточных вод;
  • В случае, когда колодец является последним перед прямым выбросом стоков в реку, озеро.

Те же причины могут служить целесообразным оправданием для монтажа перепадного колодца на собственном участке.

Устройство фильтрационного колодца: функции, схема, устройство

Колодец, предназначенный для фильтрации сточных вод, устанавливается в системе канализации после септика.

Его задача состоит в том, чтобы принять стоки, прошедшие предварительную очистку, и затем пропустить их через слой грунта, исполняющий, в данном случае, функцию фильтра.

Чаще всего этот элемент водоочистки устанавливают, если нет возможности отведения стоков в центральную канализационную сеть или нижележащие грунты.

Фото: фильтрационный колодец

1. Крышка люка 2. Вытяжная труба 3. Корпус горловины 4. Утепляющая крышка 5. Подводящая труба 6. Внешний слой гравия 7. Корпус колодца 8. Щиток 9. Внутренний фильтрующий слой

Важно! При планировке места для фильтрационного колодца стоит учитывать расстояния до близлежащих построек и колодцев для забора питьевой воды (по СНиП это не ближе 10 и 30 метров соответственно). Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента

Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента.

Фото: канализационный колодец из бетонных колец Внутрь колодца засыпают гравий, керамзит, кирпичный бой и другой материал с размером фракции примерно от 10 до 70 мм.

Снаружи по всему периметру производят подсыпку из того же состава, что и внутри колодца, но не более 1 м. Подводящая труба должна быть выше фильтрующего слоя примерно на 15 см.

Важно! Для того, чтобы не происходил размыв донного фильтра, под струю воды подкладывают деревянный щиток, предварительно обработанный антисептирующим составом

Обустройство дренажного колодца из бетонных колец

Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.

Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.

Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.

Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.

Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.

Особенности монтажа

            Рассмотрим алгоритм строительства наружной
канализации:

  • создание проекта. В него входят расчетная часть, схема размещения узлов, элементов системы, спецификация на материалы, комплектующие;
  • приобретение необходимых материалов, труб, емкостей;
  • производство земляных работ. По данным схемы выполняется разметка, затем выкапывают траншеи под укладку труб, гнезда под емкости, колодцы, коллекторы;
  • установка емкостей, септиков, других резервуаров. В условиях высокого уровня грунтовых вод на дно гнезда предварительно устанавливают бетонный якорь, фиксирующий положение емкости. Сразу выполняется выравнивание по осям, гидроизоляция (если надо), утепление;

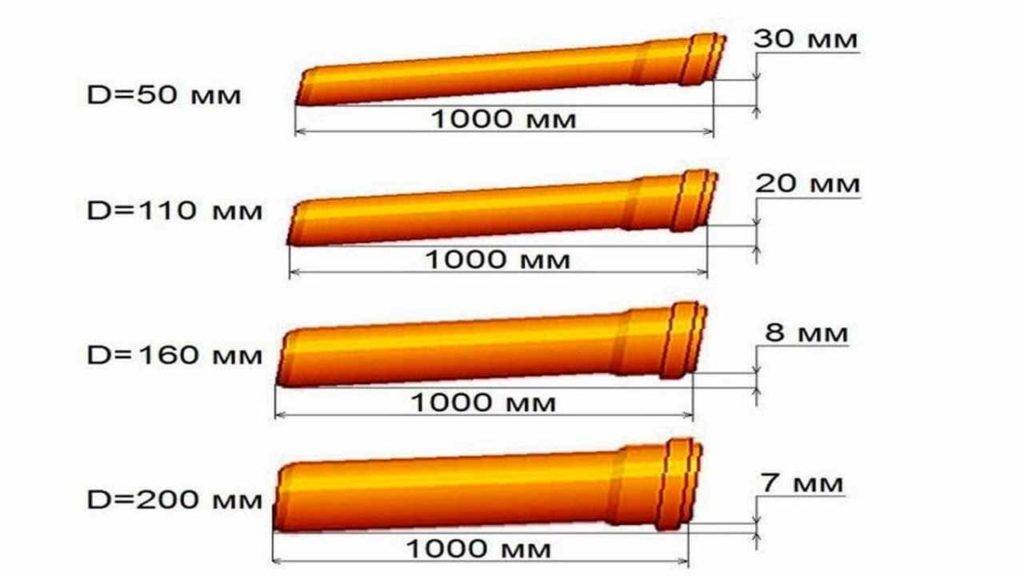

  • выполняется укладка трубопроводов. Они должны иметь заданный уклон, который соответствует диаметру трубы. Так, для элементов на 110 мм на каждый метр уровень должен понижаться на 2 см. Чем больше диаметр, тем меньше оптимальный наклон;

  • выполняется утепление труб. Используются разные материалы. Наиболее удачный выбор — пенопластовая скорлупа. Она плотно охватывает трубу, полностью исключая потери тепловой энергии;
  • выполняются испытания. По каналам пропускают воду и смотрят, насколько герметичны соединения. Устраняются обнаруженные недочеты, протечки или другие изъяны. После этого траншеи засыпают грунтом. С этого момента систему можно считать введенной в эксплуатацию.

Указанный алгоритм относится практически ко всем комплексам. Каждый проект имеет свои особенности, но общий порядок строительства остается неизменным.

Гидроизоляция канализационных шахт

Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.

Гидроизоляция осуществляется в соответствии со следующими правилами:

  1. Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
  2. Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
  3. Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.

Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.

https://youtube.com/watch?v=Lg7l8vHw13s

Перепадные резервуары

Довольно часто встречаются участки, расположенные на склонах местности, где перепады высот бывают от одного 1 и до 10 метров. В таких случаях для правильного монтажа канализационной системы на участках устанавливаются перепадные колодцы. Максимальный угол наклона патрубка должен быть не более трех метров, при ином раскладе лучше делать ступенчатую конструкцию с постепенным перепадом не более полутора или двух метров.

Расстояние в этом случае будет считаться также, как и с поворотными. И в том и в другом случае монтаж будет происходить в местах изменения угла патрубка. Соответственно при расчете следует исходить именно из изгибов линии канализации, и монтировать механизмы, которые нивелируют сильный уклон рельефа.

Этапы монтажа канализации

  1. Составление и согласование проекта. Создаётся эскиз разводки труб, определяются виды монтажных работ, рассчитывается необходимое количество материалов и комплектующих;
  2. Подготовительные работы. Сюда относятся, например, демонтаж старой канализации или рытье траншей и сливной ямы;
  3. Установка стояков и канализационных труб, подключение к сантехническим точкам;
  4. Если есть, монтаж внешнего канализационного трубопровода и очистной системы;
  5. Проверка соединений;
  6. Сдача в эксплуатацию.

Стоимость монтажа канализации будет зависеть от необходимости демонтировать старую систему, сложности предстоящих работ и материалов.

Монтаж внутренней канализации

Другими словами, это установка канализационной системы в границах квартиры или дома. Сюда входят замена или монтаж стояка и прокладка от него трубопровода с последующим подключением к приборам.


При замене стояка в квартире происходит замена трубы в пределах одной или нескольких квартир общего стояка. В частном доме стояк выводится наружу, его верхняя часть исполняет роль вентиляционного отверстия. Остальные трубы прокладываются горизонтально, под небольшим углом для обеспечения самотёка.

Стандартная прокладка труб в квартире предусматривает проведение от стояка трех магистралей, ведущих в санузел, ванную и кухню, где размещаются сантехнические приборы.

Для дома распределение приборов не играет роли, ведь там можно устанавливать любое количество стояков. Трубы для канализации можно прокладывать как сверху, так и внутри пола или стен.

Монтаж наружной канализации

В частном доме необходимо иметь собственную систему отвода канализационных стоков. Поэтому прокладывается подземный трубопровод толщиной от 11 до 20 см, который будет выводить сточные воды в выгребную яму или очистную установку.


Трубы под землёй должны быть защищены от разрушения грунтом, поэтому под ними и на них насыпается слой песка и заливается водой. На входе трубы в выгребную яму глубина должна быть не меньше метра, иначе существует риск замерзания. Через каждых 25 метров или на поворотах, на перепадах высоты прокладываемого трубопровода устанавливаются смотровые колодцы.

Есть два метода работы канализационного трубопровода: самотёчный и напорный, в котором стоки отводятся напором насоса.

Монтаж автономной системы очистки

Процесс монтажа предусматривает рытье котлована на глубине до 3 метров. Для станции с почвенной доочисткой нужно установить либо фильтрующий колодец, либо впитывающую траншею – специальные дренажные трубы.


Если планируется установить станцию биологической очистки, дополнительно выкапывается фильтрационный колодец или дренажная канава.

Альтернатива пластиковой вставке

Прежде необходимо опустошить  подлежащий ремонту резервуар-накопитель или септик-отстойник, выполнив откачку содержимого с привлечением команды ассенизаторов. Услугу по откачке септика, вывозу его содержимого оказывают коммунальные службы и частные компании. Дешевле напрямую договориться с ассенизатором муниципальных служб.

Ассенизационному транспорту понадобится подъездная площадка к объекту работ. Причем дистанция подъезда будет тем меньше, чем короче транспортный рукав машины. Его допустимая длина составляет до 180 метров и даже больше – до 500 м, если это высоконапорный полиэтиленовый рукав.

Откачку септика должны выполнять подготовленные специалисты, любители не справятся. Работы по вычистке септического резервуара производятся особым насосом – канализационным (фекальным).

Гидроизоляция швов бетонного септика

Чтобы заделать щели между бетонными кольцами колодца, необходимо добраться до них снаружи конструкции. Нужно вырыть канаву вокруг септика на глубину, позволяющую работать со стыками между ж/б секциями.

Соответственно, чем больше колец в составе конструкции резервуара – тем более глубокую канаву придется рыть. Ширина канавы – не менее метра. В узкой канаве будет трудно работать.

Откопав стены септика, нужно их просушить. К началу гидроизоляционных работ темных пятен на бетонных стенках быть не должно. Швы требуется вычистить от набившегося мусора и грунта, обнажив полость как минимум на 70 мм глубину.

Если ожидается дождь, следует застелить колодец и выкопанную вокруг него канаву влагонепроницаемым материалом (полиэтиленовой пленкой, брезентом и т.п.).

Если откапывать септик узкой траншеей – не хватит места для гидроизоляционных работ

Для заполнения швов требуется хорошо промятая глина и штукатурная терка. Глину следует разминать ногами в тазу или иной подобной емкости. Набивка стыков между бетонными кольцами непромятой глиной неэффективна – структура ее буден неравномерной, включать пустоты, которые пропустят воду.

Заделку наружных швов между бетонными секциями септика можно выполнить цементно-песчаным раствором, замешанным на жидком стекле. Состав смеси: жидкое стекло, цемент и сеяный мелкий песок в пропорции 1:1:3.

Готовить смесь следует малыми порциями – при добавлении жидкого стекла раствор быстро застывает. Швы заполняются таким раствором при помощи шпателя.

Стыковой раствор также готовится из смеси цемента со строительным клеем ПВА. Пропорция: 5 частей цемента на 1 часть ПВА. После заполнения раствором швов, сверху можно нанести два-три слоя жидкого стекла. Это усилит гидроизоляцию.

Перед заполнением швов цементным раствором, необходимо обработать их грунтовкой. Для септиков применяются технические грунтующие материалы. К примеру, такой – одна часть битума на три части бензина.

В структуре бетонного камня есть поры, потому собранные из ж/б колец септики пропускают воду, пусть и в незначительном количестве. При замерзании вода в порах будет кристаллизоваться, увеличиваться в объеме и разрушать в итоге монолитное соединение.

Чтобы избежать разрушения бетона кристаллизующейся водой нужно пропитывать бетон с наружной стороны битумной мастикой как минимум на 0,5 м ниже глубины сезонного промерзания в регионе

Монтаж рулонной гидроизоляции

Завершив работы по швам бетонных колец, приступаем к формированию поверхностного слоя защиты резервуара от влаги. Если для стыков использовалась глина, то поверх них наносить рулонные материалы нельзя – глиняная штукатурка будет выломана при застывании клеевой мастики.

Внешнюю поверхность бетонного колодца требуется полностью покрыть грунтовкой, например, битумно-бензиновой. Это улучшит склеивание рулонной гидроизоляции с бетонными кольцами. Затем стенки промазываются разогретой гудронной мастикой, клеится рулонно-битумный материал в два-три слоя.

Отметим, что битумная мастика для гидроизоляции стен септика рулонными материалами не подходит – при остывании она растрескивается.

Если в регионе устройства септика фиксируется высокое зеркало грунтовых вод, то гидроизоляцию рекомендовано проводить на всю высоту шахты канализационного колодца

Чтобы снизить или устранить вероятность пучения грунтов вокруг бетонного ствола, применяется песчано-щебневая засыпка (40% песка, 60% щебня). Ею заполняется канава, ранее отрытая вокруг подземного резервуара для ремонта швов между колодезными кольцами.

Если под слоем почвы на участке залегает песок без глинистых включений, гравийные или щебенистые отложения, то засыпку можно проводить грунтом отвала, сформированного при разработке котлована вокруг септика.

Состав сетей

            Для водоснабжения могут быть использованы разные источники. Различают общественные и автономные виды. Общественные обладают высокой мощностью, способны обеспечивать водой крупные населенные пункты. Автономные — это колодцы или скважины, рассчитанные на обеспечение определенного, сравнительно небольшого количества потребителей.

В составе общественных комплексов
присутствуют:

  • магистральные линии или водозабор;
  • стационарная очистная установка с комплексом
    подготовки;
  • насосная станция, обеспечивающая нормативное
    давление в трубах;
  • система труб, колодцев, запорной арматуры,
    прочие технологические узлы.

Системы канализации также делятся
на общественную и автономную. Первая обладает разветвленной структурой, во
многом повторяющей сеть водоснабжения. Монтаж сетей канализации производится по
собственным нормам, из которых на первом месте оказываются санитарные
требования. В составе систем водоотведения присутствуют:

  • комплекс трубопроводов;
  • колодцы того или иного назначения (смотровые,
    поворотные, гасительные, перепадные);
  • насосные станции;
  • открытые лотки (для дождевых сетей);
  • фильтры, песколовки, отстойники.

Очистные сооружения также входят в состав канализации, но образуют отдельную группу сооружений. В автономных системах частных домов утилизация отходов производится самостоятельно. Есть конструкции, аккумулирующие стоки, но требующие периодической откачки. Есть более современные установки, способные перерабатывать органику частично или полностью. Они строятся по своим правилам, пренебрегать которыми недопустимо.

Особенности

В любой водоотводящей системе должен присутствовать канализационный колодец или камера. Подобное оснащение должно располагаться на входе в септик, который находится на загородном участке. Также канализационные сооружения обладают другим названием – мокрый или дренажный колодец.

Канализация автономного вида – это сложный типовой проект инженерной системы, для установки которой потребуются сантехнические и строительные знания. Ключевой компонент каждой автономной канализации – специальный колодец.

В системе должно располагаться несколько колодцев:

  • смотровой;
  • поворотный;
  • колодец под отходы хозяйственного характера;
  • колодец для дождевой воды.

Собственник загородного владения должен разбираться в особенностях и различиях каждого типа сооружений.

Особенности создания канализационных колодцев описаны в санитарных и технических нормах СНиП. Документы описывают расположение колодцев, осуществление разметок и необходимость предварительной подготовки.

Особенности обустройства согласно СНиП заключаются в следующем:

  • перед работами нужно определиться, в каком месте будет находиться колодец;
  • на местности потребуется создание разметки;
  • деревья с кустарниками, которые мешают строительным работам, должны быть выкорчеваны;
  • к строительной площадке нужно обеспечить незатруднительный проезд техники;
  • потребуется составление подробной схемы, которая согласовывается с водоканалом и соседями.

К канализационным колодцам предъявляются следующие технические требования:

  • смотровые сооружения должны располагаться с шагом 30-40 м, если диаметр люка составляет 15 см, или 50 м – при диаметре в 20 см;
  • на каждом трубопроводном загибе, а также в местах ответвления патрубка должны располагаться колодцы поворотного типа;
  • в местах, где диаметр труб меняется или присутствует резкий уклон, потребуется установка перепадного колодца;
  • между накопительным колодцем и жилым помещением должно присутствовать минимальное расстояние 3 м;
  • диаметр современного колодца для канализации может составлять 40-70 см, для выпускного отверстия допускается использование вспомогательных труб.

Выбор места для строительства

Прежде всего, необходимо найти правильное место для строительства водозаборного сооружения и определить его глубину. Если на соседних участках есть подобные конструкции, задача облегчается. Для этого стоит поговорить с соседями и узнать у них следующую информацию:

  • Какая глубина водозаборного сооружения у них на участке.
  • Какой объём воды оно даёт.
  • Когда было построено.
  • Особенности его использования.

При выборе места для строительства стоит руководствоваться нормативными расстояниями из СНиП 30-02-97. Согласно им между колодцем и другими объектами на участке допускаются такие минимальные расстояния:

  • от фундамента дома до водозаборного сооружения минимально допустимое расстояние равно 5 м;
  • минимальное расстояние, на котором можно строить колодец, от построек для домашних животных равно 4 м;
  • до любых хозяйственных строений на участке – 1 м;
  • деревья должны находиться на расстоянии минимум 4 м;
  • от кустарников до водозаборного сооружения отступают минимум 1 м;
  • от септиков и выгребных ям до источника питьевой воды должно быть минимум 50 м.

Согласно СНиП выше водозаборного колодца не должны находиться выгребные ямы.

Разновидности ревизионных колодцев и допустимое расстояние между ними

Смотровые

Устанавливаются для свободного доступа и обслуживания системы. Расстояние между колодцами указано в таблице.

Сечение трубы (мм)Расстояние между колодцами (м)
15035
200-45050
500-60075
700-900100
1000-1400150
1500-2000200
>2000250-300

Поворотные

Монтируются в местах где трубы образуют поворотный угол

  • Расстояние между колодцами считается по прямому отрезку трубопровода.
  • Длина отрезка указана в СНиПе. Если не выдержать требование, придется устанавливать дополнительный колодец.

Перепадные

Конструкции необходимы на участках с изменением высоты прокладки труб

  • Нормативов по расстоянию между этими конструкциями СНиП не установили, но предъявляются следующие требования
  • Один перепад не может быть более 3 метров. Если уклон более этого метража, то создается ступенчатая переливная система с колодцами.
  • При перепаде 50 см, колодец можно заменить на переливной

Узловые

Используются в местах соединения патрубков. Расстояние зависит от диаметра патрубка.

·      Диаметр (мм)·      Расстояние (м)
·      600·      1
·      700·      1,25
·      800-1000·      1,5
·      1200·      2

При обустройстве наружной канализационной магистрали следует учесть, что расстояние от канализации до источника с питьевой водой должно быть не менее 30 метров.

Типы колодцев в системе канализации

Водоотводные сети состоят из различных элементов, у каждого из которых свои функции. Трубопроводы транспортируют стоки, запорная арматура регулирует этот процесс, а разнообразные по типу колодцы позволяют контролировать состояние системы и служат конечной ее точкой.

Существует несколько типов канализационных колодцев различногоназначения

Для осуществления контроля обустраиваются колодезные сооружения трех видов:

  1. Смотровые.
  2. Перепадные.
  3. Поворотные.
  4. Узловые.

Первые устанавливаются на длинных участках канализационного трубопровода, чтобы осматривать его и чистить по необходимости. Вторые монтируются на участках с большим уклоном и позволяют сбить мощность потока. Третьи обустраиваются на точках поворота труб, чтобы в случае засоров можно было их прочистить. А монтаж четвертых производится, когда нужно объединить несколько водоводов.

Трубопроводы канализации завершаются колодцем одного из двух типов:

  1. Накопительным – используется для хранения сточных вод.
  2. Фильтрационным – предназначен для осветления и очищения стоков.

В частном доме установка канализационных колодцев всех этих видов регулируется правилами, изложенными в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» (СП 32.13330.2012) и СНиП 31-02-2001 «Дома жилые одноквартирные» (СП 55.13330.2011),

Схема колодца из железобетона

Согласно санитарным нормам септики и канализационные колодцы должны быть удалены как минимум на:

  • 3 метра от деревьев на приусадебном участке;
  • 5 метров от фундамента и подземных газопроводов;
  • 10 метров от грядок на огороде;
  • 30 метров от источников питьевой воды.

Нередко устанавливать колодец канализации приходится на достаточно большом расстоянии от частного дома. Без длинных трубопроводов не обойтись, придется выполнять монтаж дополнительных смотровых узлов.

Из чего делают канализационные колодцы

Подземные камеры наружной канализационной системы можно обустроить из:

  • бетона (железобетонных колец);
  • кирпича;
  • пластиковых изделий заводского исполнения.

Заводские бетонные кольца найдутся на любой размер

Подготовка основания

Чтобы правильно смонтировать канализационную шахту и подключить ее к системе труб, особое внимание нужно уделить обустройству дна котлована. Как правило, для сборки очистных сооружений используют ЖБ колодцы

В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги. Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже.

Итак, устройство колодца накопительного типа предполагает следующую отделку дна котлована:

  1. Слоем в 15-20 см засыпают мелкофракционную щебенку или гравий;
  2. После этого минеральную подушку заливают бетонным раствором;
  3. Чтобы вода из системы уходила самотеком, нужно сделать небольшой уклон днища в сторону отводящей трубы.

Какие нормы регулируют расположение объектов на участке частного дома

Основным документом, по которому
ведется строительство дома и подводка коммуникаций, является проект. В нем
составлен план работ с указанием всех расстояний и размеров. Здесь же указано расстояние от дома до места
слива канализации. Во время проектирования руководствуются двумя нормативами:

  • СНиП 2.04.01-85;
  • СанПиН 2.2.1/2.1.1.1200-03 (или 2.1.5.980-00).

В этих документах подробно
изложены все требования к
канализации и определены минимально допустимые расстояния между
объектами и постройками. Необходимо учитывать, что вместо СНиП сегодня
используется актуализированная редакция СП 30.13330.2016. Она больше
соответствует нынешним реалиям, хотя принципиальных различий не имеет. Независимо
от того, где и кем строится канализация,
нормы и правила должны выполняться неукоснительно.

Некоторые владельцы частных домов
считают, что расположение
канализации — их личное дело. Это ошибочная точка зрения. Нормы и правила, указанные в
строительных и санитарных
директивах, должны
выполняться всеми без исключения. Если система строится на участке дачного домика, требования
более мягкие. Но, для жилого дома должны быть выполнены все существующие требования.

Примечательно, что вопрос с
расстоянием от септика
до дома неоднозначен. Если минимальное значение определено четко, то
максимальная величина нигде не упоминается. Санитарные нормы по канализации для частного сектора
также не упоминают о максимуме. Отмечается только, что расстояние желательно
делать как можно большим. Однако, если септик находится слишком далеко,
неизбежны засоры или разморозки труб. В таких условиях система не сможет
нормально работать. Поэтому, расположение
канализации на участке должно соответствовать не только санитарным, но и
эксплуатационным требованиям.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
