Установка, монтаж и подключение мульти-сплит системы

Перечень инструментов и материалов

В комплект поставки сплит-системы не входят следующие установочные материалы, их потребуется докупить самостоятельно:

кронштейн металлический подвески наружного модуля (можно сварить самому из стальных равнополочных уголков 35 х 3 мм);
четырехжильный медный кабель типа ВВГ сечением 1,5 или 2,5 мм² в зависимости от мощности охладителя;
трубки фреонопроводов медные диаметром 6.35 мм и 9.52 мм требуемой длины;
каучуковый теплоизоляционный рукав типа K-Flex по длине магистрали;
гофротруба дренажа (также подойдет металлопластик Ø16 мм);
лента обмоточная ПВС либо ПВХ;
пена полиуретановая – 1 баллон.

Помимо домашнего набора слесарных инструментов, установка кондиционера требует применения специальных приспособлений и оборудования:

перфоратор с длинным буром или коронным сверлом по бетону;
насос вакуумный;
коллектор с манометрами и шлангами;
приспособление ручной развальцовки медных труб и ножницы, не образующие металлической стружки.

Нередко в интернете встречаются инструкции, как устанавливать и запускать сплит-систему без вакуумного насоса, где воздух из трубопроводов и испарительного теплообменника выталкивается давлением фреона. Мы категорически не советуем следовать подобным рекомендациям и четко соблюдать технологию вакуумирования системы перед заполнением. Иначе компрессор может выйти из строя гораздо раньше положенного срока.

Правила подключения к сети

Существуют разные способы подключения кондиционеров. Выбирать их нужно в зависимости от параметров сети, индивидуальных условий:

С привлечением распределительной коробки. Новая точка питания в комнате подключается в распределительной коробке там же, где будет установлена сплит-система. Если решено включать прибор через коробку, вилка, электророзетка будут не нужны. Сложности с таким вариантом возникнут, если суммарная мощность приборов комнаты выше, чем может выдержать сеть. Безрозеточный метод подразумевает наличие очень надежных контактов соединения проводов при помощи качественных клемм. В силу ряда неудобств такой способ подключения применяется редко, обычно для включения прибора используется шнур с вилкой, розетка. Если распределительная коробка находится далеко от будущего места кондиционера, можно подключать розетку при помощи шлейфа от расположенной рядом другой электроточки.
Скрытый способ включения. Поскольку при данной методике нужно штробить стены, имеет смысл применять ее на этапе ремонта квартиры. При помощи перфоратора нужно сделать желоба в стене, уложить провода в полученные отверстия. Один конец провода присоединяют к распределительной коробке, второй — к штепсельной электророзетке. Затем все дырки нужно аккуратно заделать, заштукатурить, выполнить чистовую отделку. Розетку делают непосредственно рядом с кондиционером, включать его будет очень удобно. Провода при скрытом способе совсем не заметны, подключение надежное, безопасное. Ни один внешний фактор не сможет вызвать проблем с проводкой.
Открытый способ включения. Если возможности делать скрытую проводку нет, остается один вариант — проводка открытая. Обычно ее выполняют, если ремонт в помещении уже закончен. От распределительной коробки кабель прокладывают по стене непосредственно до кондиционера. Его пускают по плинтусу с кабель-каналом, монтируют настенный кабель-канал (это нужно для придания более эстетичного вида помещению). При желании, кабель можно закрепить мелкими гвоздиками без кабель-канала.

У самого кондиционера есть 2 блока — внешний, внутренний. Внешний блок специалисты устанавливают за пределами дома, внутренний — в комнате. Блок, который находится вне помещения, питается от внутреннего, последний включается в сеть. Оба шнура всегда идут в комплекте с устройством, розетку нужно покупать самостоятельно. Для соединения обоих блоков делают следующее:

снимают декоративные панели;
удаляют защиту клемм;
демонтируют фиксаторы кабелей;
вводят кабели в предназначенные отверстия;
кончики кабелей очищают от оплетки, фиксируют клеммами;
возвращают на прежнее место декоративные панели.

После устройство можно включать в сеть, пользоваться им. Правильный монтаж, обеспечение нужных параметров сети — это гарантия комфортного использования сплит-системы.

Источник

Инструменты для монтажа мультисплит-системы

Для монтажа мультисплит системы кондиционирования требуется следующий набор инструментов:

перфораторы, болгарка, шуруповерт, дрель с алмазными коронками, штроборез для проведения работ со стенами и железной арматурой;
труборез, риммер для обтачки внутренних срезов, швабровка, вальцовка для работы с трубами.

Специфическое оборудование для заправки и поиска протечек после заправки фреона:

течеискатель;
заправочный цилиндр;
вакуумный насос для удаления паров и воздуха из трубы.

медные трубы для магистральной системы и материал для термоизоляции;
электрический кабель и защитная гофра для него;
охлаждающая жидкость;
кронштейны и гайки из латуни;
силикон, монтажная пена.

Подключать сплитсистему самостоятельно рекомендуется хотя бы после одного удачного монтажа или демонтажа климатического оборудования или просмотра детального видео по данной теме.

Первый способ

Прежде, чем приступить к подключению изделия к сети, необходимо проложить кабели от испарителя к наружному модулю:

прокладываем провод, который будет соединять два блока;
проводим отдельную линию к электрощитку для мощных систем, в состав которой входит кабель и автомат защиты от перегрузки;
средней мощности устройства подключаются напрямую через обыкновенную розетку.

Последний вариант для подключения кондиционера применяют в определенных случаях:

мощность изделия невелика;
климатическая система оконного или мобильного класса;
в квартире установлена сеть достаточной мощности;
временное расположение агрегата;
к этой линии нельзя подсоединять другие бытовые приборы.

Надо учитывать, что работа кондиционера происходит на разных режимах, мощность его варьируется от минимума до максимального значения, поэтому на линии подключения обязательно устанавливается отдельная защита.

Каждый производитель перед отправкой изделия в продажу прикладывает к ней инструкцию, в которой вложены:

схема работы изделия;
принципиальная схема подключения — общая;
электросхема подсоединения внешнего и внутреннего блока.

Имеется аналогичная информация и на поверхности корпуса выносного блока и крышке испарителя, но она наносится изнутри. Это существенно упрощает самостоятельное подключение любой системы кондиционирования в домашних условиях.

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

Существуют причины, которые не допускают подключение любой системы кондиционирования к электрической сети квартиры или загородного дома:

старая проводка, где использовалась алюминиевая проволока;
сечения проводов слишком маленькое — они не выдержат нагрузки;
состояние проводки требует срочную ее замену;
нет качественного заземления, элементарной защиты от перепада напряжения.

Системы кондиционирования — довольно нежные устройства, поэтому их надо подключать только к исправной электросети, чтобы не тратить семейный бюджет на очень дорогой ремонт.

Это интересно: Как подключить электродвигатель 380в на 220в

Этапы установки

Первым прокладывают электрический кабель. Работу проводят на этапе чернового ремонта, так как потребуется сделать место для кабеля в стене.
Далее устанавливают внешний блок по всем правилам монтажа, описанным в инструкции.
Мощным перфоратором делают отверстия в стене для соединения компрессора и внутреннего блока.
Обустраивают магистрали в стенах.
Соединяют внешнее устройство и внутренние блоки электрическими кабелями.
Проверяют систему на герметичность.
С помощью насоса удаляют остатки воздуха и заполняют систему хладогеном.
Присоединяют к электросети и подключают.

После проверки изолируют набор проводов между внешним и внутренним блоком.

После монтажа необходимо настроить пульт управления отдельно для каждого фена. Есть вариант, когда один из дистанционных пультов делают главным, остальные имеют второстепенный статус.

Провод заземления должен находиться подальше от источников воды, громоотвода. Недопустимо касание включенного компрессора мокрыми руками. Внутренние работы в компрессоре проводят только после его отключения.

Источник

ГОСТ 26963

Начать следует разрешением. Приборы, облепляющие стену дома, согласовывают с многочисленными организациями. Прежде всего собственник. Человек обладает правами продать квартиру, не многоквартирный дом, живет много людей. Перед тем, как установить кондиционер, потребуется получить разрешение, (до согласования) позаботьтесь проект получить сертифицированной организации. Лишенные документации работы незаконны. Нравится расклад? Некоторые регионы обошла страшилка: уполномоченные администрацией бригады утюжат улицы, демонтируя самовольно установленное оборудование. Если установить кондиционер тайно, приедет вышка, изделие снимут. Процедуру возврата затрудняемся описать, пытайте жестко юристов. В стране некоторые люди более равные, нежели другие, поэтому на соседей равняться избегайте…

Согласно ГОСТ 26963, установка кондиционера ограничена рамками инструкции по эксплуатации. Правда, просто? Берешь, ставишь, однако замалчивается куча нормативных актов, запрещающих ставить кондиционер (равно другое оборудование):

если дом является памятником архитектуры;
если здание украшает фасадом центральную улицу;
если имеется художественная ценность строения…

Перечень ограничений длинный, стесняемся расписывать трудности, рекомендуем просто озадачить местную администрацию. Требуется испортить стену многоэтажки – достаточно будет получить разрешение ТСЖ. Например, антенне требуется согласие 100% жителей дома… всего лишь. На чужом имуществе нельзя обойтись без разрешения

На практике мало обращающих внимание

Теперь мощность. Знаете, в фирмах, занимающихся установкой, величина маркируется цифрами диапазона 07-30. Причем повышение числа возносит небесам стоимость работ. Почему людей интересует самостоятельно установить кондиционер. Например, новоиспеченным владельцам 30-х моделей услуги установщика составят 20000 рублей. Понятно, редкий стиляга хочет платить сумму, либо желает знать, направление утекания денег. Во-первых, мощность. Большинство бессильно кусает локти, пытаясь правильно рассчитать параметр.

Монтер 90 lvl

Существуют онлайн калькуляторы, готовые программы Excel, позволяющие получить нужную цифру, введя пару-тройку чисел. Размеры помещения, число принтеров, ксероксов, прочей бытовой техники. Прелесть Excel в возможности приукрасить расчеты пользовательскими значениями, задав мощность. Читатели догадались: хладопроизводительность кондиционера призвана окупить избыток тепла, выделяемого техникой.

Выбираем установку по характеристикам

Есть мнение, что двойная сплит-система должна стоить дешевле, чем два отдельных прибора, но это не так. В сравнении с суммарной ценой двух установок, одна двойная выйдет дороже на 15-30%, даже при одинаковой мощности. Причина — инверторный принцип работы.

Неинверторные кондиционеры стоят дешевле и могут быть оснащены зимним комплектом. Но в ассортиментной линейке производителей мало такого оборудования из-за низкого спроса.

Три типа внутренних блоков

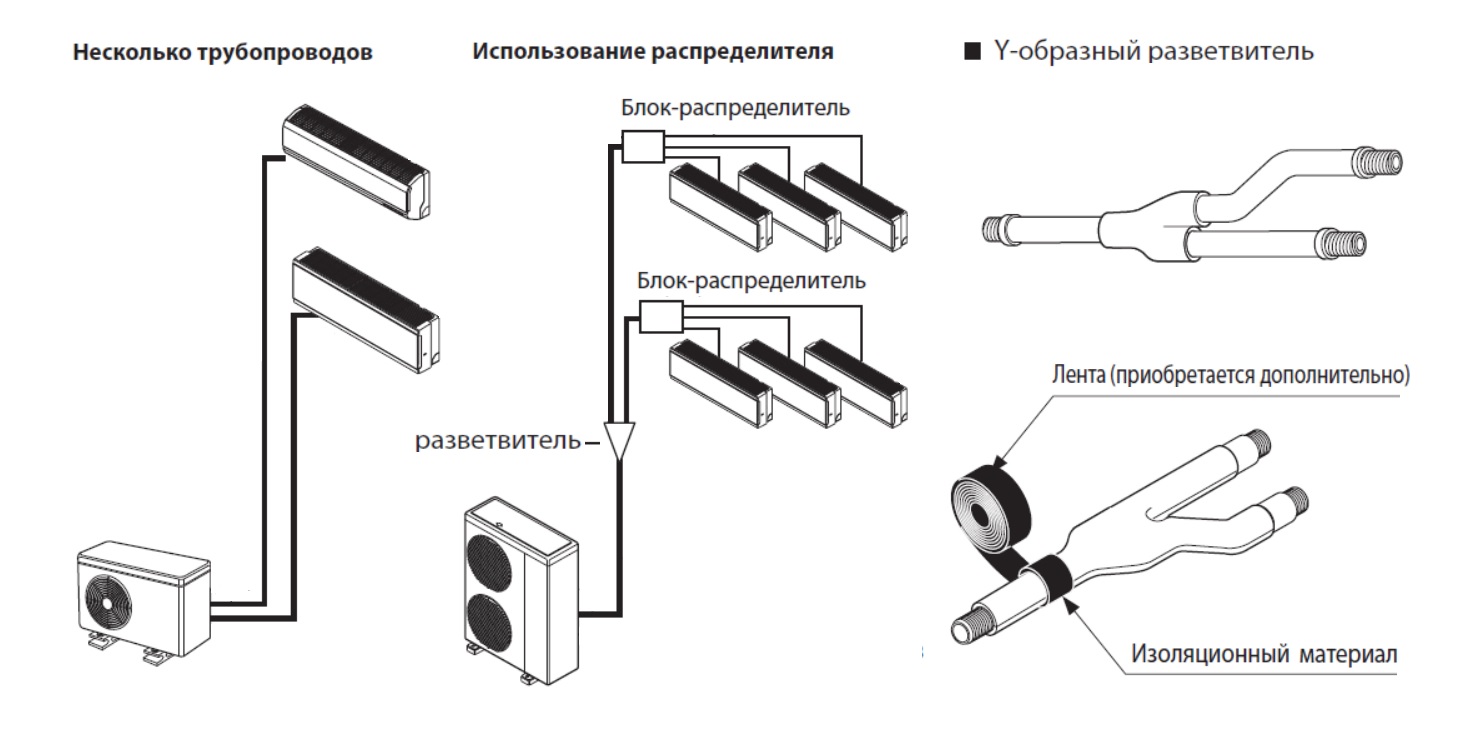

К внешнему блоку можно присоединить внутренние модули кассетного, канального или настенного типа. Рассмотрим, когда и в каких помещениях они используются.

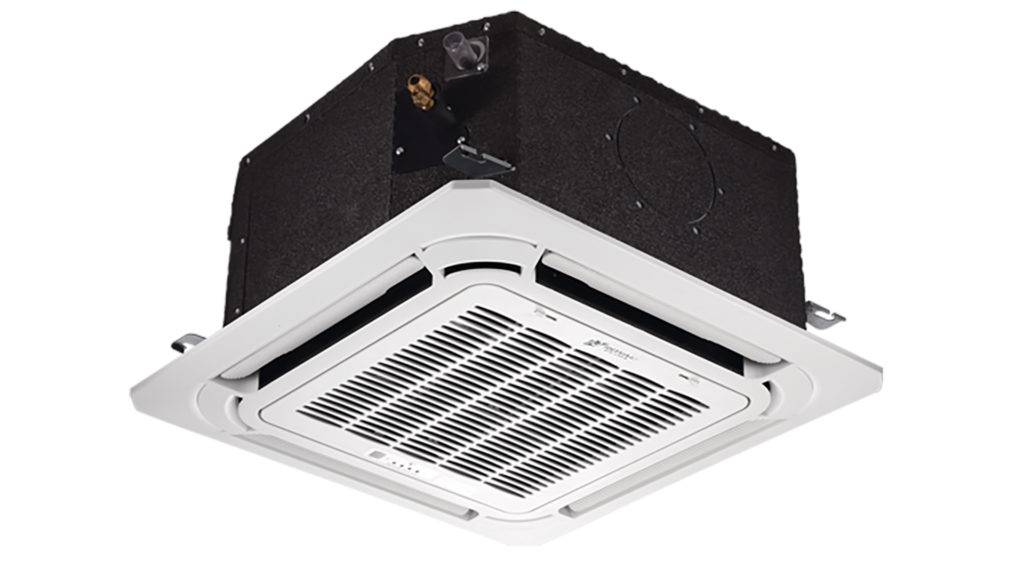

Кассетный блок не подходит для комнат с низкими потолками и/или малой площади. Эти модели разработаны для больших коммерческих помещений – офисов, ресторанов, магазинов, кинотеатров.

Канальная разводка тоже предполагает уменьшение высоты комнат. Этот вариант является самым эстетичным, пусть и дорогостоящим.

Он будет уместен в загородном коттедже, но не для двух комнат, а нескольких помещений. Можно сделать общую разводку с одним или двумя внешними блоками.

Настенные блоки – оптимальное решение для обычной квартиры или дома со стандартными потолками. Они просты в монтаже и не требуют больших помещений.

Технические параметры приборов

Внешние блоки в двойных сплит-системах более надежны и суммарная длина трасс у них больше, если сравнивать с обычными.

Внутренние блоки подбираются по:

мощности;
диапазону уличных температур;
набору функций;
длине коммуникаций;
внешнему виду.

Основной функциональный параметр — диапазон уличных температур

Важно, чтобы оборудование работало в условиях, которые ниже предельно допустимых. От атмосферной нагрузки зависит КПД работы оборудования. Важно так же учитывать следующие три параметра:

Важно так же учитывать следующие три параметра:

Поправки на дополнительные теплопритоки. Часто по этим коэффициентам нужны разные внутренние блоки для разных комнат.
Мощность наружного короба, которая должна быть равна суммарной холодопроизводительности внутренних блоков плюс коэффициенты поправки. Наружный блок при этом может иметь 3 или 4 порта подключения фреонопроводов, но нужны только 2.
Замеры максимальной длины всех фреонопроводов до внутренних блоков: каждого по отдельности и суммарное число.

К недостаткам конструкции можно отнести необходимость установки внутренних приборов недалеко друг от друга — по соседству. Расстояние зависит от длины трассы в выбранной модели.

Есть и упрощенная формула: на 10 м 2 нужно около 1000 Вт мощности. Этот подсчет работает для помещений с хорошей теплоизоляцией. Если свет в комнату попадает с южной или юго-западной стороны, к показателям добавляем еще 25%.

Производители и модели

Самыми надежными производителями традиционно считаются японские фирмы Fujitsu, Mitsubishi, Toshiba. Они же являются и самыми дорогими брендами.

Средняя ценовая категория — это китайская General Climate и японская Daikin. Бюджетные серии — китайская Hisense, английско-китайская Dantex.

Из моделей на 2 комнаты можно рассмотреть следующие:

Mitsubishi Electric MSZ-HJ25VA-ER1×2/MXZ-2HJ40VA-ER1: на 50 м 2 с дезодорирующим и антиаллергенным фильтром, низким уровнем шума в 20 дБ, ночным режимом.
General Climate GC-M2E18HRN1: на 53 м 2 , есть режим вентиляции, самодиагностики, осушения, но нет фильтров тонкой очистки.
Electrolux EACS/I-07HP+EACO/I-14 FMI-2: на 40 м 2 , экономный расход электроэнергии, обогрев работает при температуре до –15 градусов.
Fujitsu Inverter AOYG14LAC2: внешний блок, который можно доукомплектовать бюджетными внутренними ASYG07LMCA (15 м 2 ) или рассчитанными на большую площадь ASYG07LUCA (20 м 2 ) и ASYG09LUCA (25 м 2 ).
Hisense AMW2-20U4SNC1/AMS-09UR4SVEDB6x2: на 50 м 2 , предусмотрено двухстороннее подключение слива конденсата.
Dantex RK-2M24SEGE: на 70 м 2 , есть система против образования льда, но на обогрев работает при температуре до –7°С.

В ассортиментных линейках встречаются фиксированные и наборные системы. Первые подразумевают полную комплектацию от производителя. Во втором случае можно самостоятельно подобрать блоки.

Нужно ли заполучить согласие других жильцов?

Стоит обратить внимание на то, что монтаж техники попадает под пункты Гражданского кодекса и Жилищного, где указано, что какое-либо изменение фасада жилого дома должно быть согласовано со всеми его жильцами. Рекомендуется провести эту процедуру, поскольку в случае каких-то нарушений суд обычно учитывает отсутствие согласия других жильцов в качестве основания для требования провести демонтаж кондиционера

Обычно нарушения гражданских прав могут выражаться следующим образом:

Прибор громко шумит и вибрирует во время работы, что мешает другим людям.
Техника установлена таким образом, что заходит на территорию соседних окон и частично перекрывает вид из окна другим жильцам, капли из кондиционера постоянно в большом количестве попадают в окно, дренажная система смонтирована так, что конденсат вытекает из нее на окна соседних квартир, что приводит к опасности постепенного разрушения стен.
Другие нарушения, которые каким-либо образом покушаются на гражданские права, нарушают технику пожарной безопасности, создают угрозу замыкания и прочие проблемы.

Таким образом, лучше провести согласование установки кондиционера с другими жильцами, чтобы потом не столкнуться с внезапной повесткой в суд.

Кондиционеры в однокомнатную квартиру

кондиционер в проеме между стеной и окном

Многие покупатели часто заблуждаются на тему возможности качественного охлаждения/обогрева и комнаты, и кухни одним внутренним блоком. Даже при размещении прибора в прихожей, которая равноудалена от остальных помещений, прохлада или тепло будут поступать туда недостаточно. При включенной плите или духовке прохлада моментально уйдет, а в прихожей всегда будет наоборот очень холодно.

Кондиционер с увеличенной мощностью тоже не выход, так как он будет часто работать в режиме стоп-старт, а это приводит в негодность основную часть системы – компрессор.

Тогда как же установить кондиционер в квартире с одной комнатой и какому типу отдать предпочтение? Здесь есть три варианта:

монтаж двух сплит-систем отдельно в кухню и комнату;
монтаж мульти-сплит системы с одним внешним и двумя внутренними блоками;
установка канального кондиционера (в однушке достаточно низконапорной модели).

Единственный минус первого варианта – это наличие двух внешних модулей на фасаде здания. Установка канальной системы кондиционирования вполне приемлема, но она обойдется гораздо дороже. К тому же придется тянуть воздуховоды, монтировать их в фальшивую антресоль или стену, а самое главное – это возможно осуществить только в квартирах с высокими потолками.

С канальным кондиционером может возникнуть такая неприятность, как распространение ароматов кухни по всей квартире, ведь система воздуховодов, подведенная ко всем помещениям, будет перемешивать забираемый из них воздух, а потом распределять его также по всем зонам. Этот кондиционер идеально подойдет на несколько комнат в квартире.

стандартная однушка в хрущевке

Если средства сильно ограничены, то можно установить одну настенную сплит-систему, но так, чтобы максимально охватить все помещения. В квартире с расположением зон, как на картинке, обычно лучший вариант установки кондиционера – это над дверным проемом в комнате. Воздух будет отражаться от противоположной стены и заходить в коридор и кухню в 30% объеме от количества общих циркулирующих по квартире воздушных масс.

Как вариант – монтаж блока напротив проема. Но в таком случае лишь 30-40% охлажденного/подогретого воздуха будут оставаться в комнате, а 60-70% разойдутся по остальным зонам. Данное расположение кондиционера больше подойдет для маленькой комнаты, где изменение температуры ощущается гораздо быстрее, а расхождение потоков идет лучше.

Не стоит покупать оконный кондиционер в комнату небольших размеров. Даже современные модели заметно шумят, что неприемлемо для спальной зоны. Лучше подобрать кондиционер для маленькой комнаты меньшей мощности. В помещение с площадью до 15 м² вешают приборы до 2-2,5 кВт.

Оконный моноблок может заменить сплит-систему на кухне. Он работает исправно на площадях до 15-18 м². Но придется найти особое место для сбора разбрызгивающегося конденсата, ведь под окном может располагаться пешеходная дорожка или зона отдыха.

Иногда возникает вопрос правильного размещения кондиционера в комнате с прилегающим балконом. В монтаже внутреннего блока никаких отклонений от правил нет. Наружный модуль рекомендуется вешать на фасаде или сбоку от балкона/лоджии. Вариант крепления внутри возможен, но только при условии отсутствия застекления. Между блоками прокладывается удлиненная трасса, которая проходит через балкон на улицу под уклоном.

Работа кондиционера

Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.

Устройство кондиционера позволяет совершать следующий процесс:

В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.

Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.

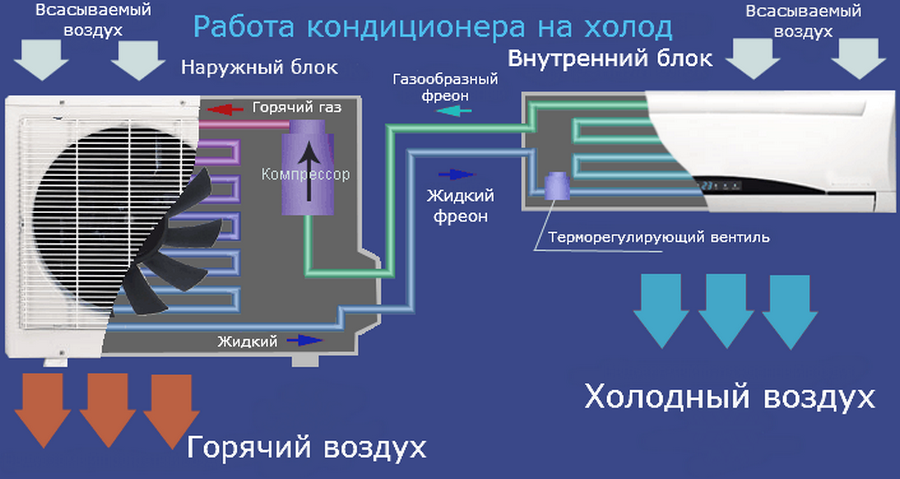

Работа кондиционера на холод

Подключение кондиционера к электросети

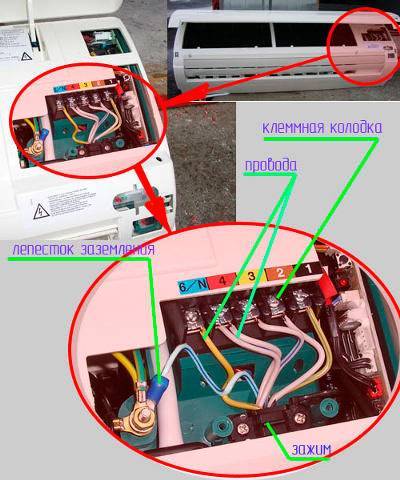

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Принцип работы

Он достаточно прост и заключается в том, что если помещение нужно охладить, то фреон по медной трубке из теплообменника внешнего блока течет в теплообменник внутреннего. Таким образом, хладагент обрабатывается вентилятором, и изнутри кондиционера выходит уже холодный воздух.

Если, наоборот, помещение требуется обогреть, тогда тепловой насос внешнего конденсатора начинает работать как испаритель, а испаритель, в свою очередь, выполняет функции конденсатора. Также сплит-система оборудована компрессором, расположенным во внешнем блоке. Его основная функция – это сжатие фреона, которое способствует значительному повышению эффективности работы кондиционера.
