Розетки в откосах – зачем они нужны и фото

Инструкция по установке

По сути процесс установки не сильно отличается от тривиальной технологии, используемой в любом другом месте квартиры. Точки, в которых будет находится розетка или выключатель, должны быть выбраны заранее, и кабель после монтажа окна уже должен находиться на месте. Высота над подоконником не играет особой роли, но специалисты советуют выдержать хотя бы 10 сантиметров.

Оконный откос необходимо отделить от монтажной пены, подготовить в нем отверстия для установки подрозетников. Затем откос устанавливается на место при помощи небольшого количества монтажной пены или клея

Важно проверить прочность конструкции после демонтажа, так как современные розетки сильно держат вилки, и ее извлечение в некоторых случаях может вызывать отслоение откоса

Подрозетники следует выбрать не для бетонных стен, а именно для гипсокартонных. Они отличаются наличием специальных зажимов на винтах, с помощью которых осуществляется крепление. О том, как установить подрозетник, мы рассказывали в отдельной статье. После этих манипуляций останется только установить розетку или выключатель по стандартной технологии в подрозетник. Никаких дополнительных нюансов для монтажа с этого момента уже не будет.

На видео ниже наглядно демонстрируется, как осуществляется установка розетки в откос и какие нюансы нужно учитывать при монтаже:

https://youtube.com/watch?v=Eprjyl2vueE

Установка розеток и выключателей при скрытом типе проводки

В течение длительного периода времени электрические точки делались так: в стене пробивалось более-менее круглое отверстие, в которое вставлялась металлическая коробка (а иногда и не вставлялась), затем туда помещалась колодка розетки или выключателя, которая крепилась распорными лапками или цементным раствором. После этого все щели заделывались все тем же раствором.

Такой способ поражал воображение сроком своей службы, но, как правило, сменить розетку без отбойного молотка не получалось. На сегодняшний день изменились и материалы, и технология электромонтажных работ. Устройство электрических точек начинается одновременно с монтажом кабеля. В то время как делается разметка линий прокладки проводки, отмечается и расположение электрических точек, ведь они служат конечными пунктами кабельных линий или узловыми станциями, если речь идет о распределительных коробках.

Пример установки розетки

Наглядная схема монтажа отдельной розетки

Этапы работ по установке электро розеток.

Вначале работ необходимо соблюсти меры безопасности и отключить электроснабжение дома (квартиры или комнаты). Если доступа к общему (подъездному) электрощитку нет, можно откинуть кабель в распределительной коробке, который идёт к точке установки розетки. Главное, чтобы провод, к которому подключаются клеммы, был отключен от напряжения.

Монтажные работы по устройству новой точки подключения к сети в 220 В проводятся в несколько этапов:

  • готовим нишу для подрозетника в стене при помощи перфоратора (дрели) на глубину равную длине коробки;
  • протягиваем провода в подрозетник перед установкой его в гнездо;
  • вставлять коробку в гипсокартон необходимо аккуратно за один раз, иначе придётся выполнять другое гнездо;
  • расправляем железные лапки для укрепления подрозетника в нише стены;
  • выравниваем провода в коробке и фиксируем её алебастровым или цементным раствором;
  • выкручиваем винт, соединяющий наружную панель розетки с рабочим корпусом, на котором расположены клеммы;
  • немного зачищаем концы сетевого провода от изоляции острым ножом для создания контакта с клеммами;
  • вводим зачищенные концы в зажимные отверстия или обвиваем прижимные винты контактов;
  • плотно вкручиваем клеммные винты и проверяем прочность удерживания провода, подергивая за кабель;
  • надёжно закрепляем корпус розетки в коробке с помощью лапок, которые расширяются при вкручивании их винтов;
  • прикручиваем к корпусу лицевую панель.

Установка двойных (тройных и т.д.) розеток абсолютна идентична, что и установка одинарных.

Помните, что не стоит игнорировать во время электромонтажных работ соблюдение правил безопасности. Если вы будете обладать этими знаниями, то сможете правильно подобрать тип точки подключения для вашего оборудования. Затем, следуя советам в пошаговой инструкции, вы легко сможете выполнить её монтаж. Пусть ваша работа будет лёгкой и успешной.

Безопасность при эксплуатации

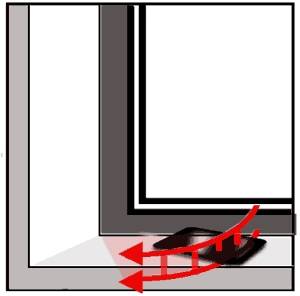

Данное опасение весьма оправданно, ведь вблизи окон может скапливаться конденсат, а вода, являясь прекрасным электропроводником, способна вызвать короткое замыкание. По вопросу, безопасно ли это, мнение специалистов выглядит так — сама по себе влага ток не проводит, но вещества, которые входят в состав воды (например, соль) способны это сделать. Но даже в помещениях, отличающихся высокой влажностью, на контактах хоть и возникает конденсат, но, во-первых, количество его крайне мало, а во-вторых, состав его не отличается по сути от дистиллированной воды, которая проводить ток не способна

Также важно отметить, что главная причина возникновения конденсата — это разность температур. Поскольку оконный откос находится в помещении с одним и тем же ее показателем, вероятность появления влаги на контактах исключена

Кроме вышесказанного существует опасение касательно попадания влаги извне, например во время ливня, когда окна открыты. Даже если розетка находится непосредственно под створкой, она за счет своих конструктивных особенностей открывается вовнутрь, тем самым защищая электрофурнитуру от потенциального короткого замыкания. Кстати, дождевая вода также лишена соли и не сможет провести электричество.

Вероятность возгорания ничем не отличается от всей остальной электрики в квартире. Защитой от него служат автоматические выключатели, которые отключаются еще до достижения проводником критической температуры

Важно помнить, что для оконных откосов используются негорючие материалы

Зачем розетка на откосе

Мы не знаем точно, кто первым догадался разместить розетку на откосе. Но уже многие убедились, что это удобно! Дело в том, что при правильном монтаже на окнах самое место для подключения электроприборов.

Подоконник часто используется как место хранения бытовой техники. Кофеварка или чайник, тостер, вентилятор или озонатор — да мало ли что найдёт себе место на подоконнике! Так они будут под рукой и в то же время не займут место на рабочей поверхности.

Но если подключить к откосу дополнительную розетку, бытовые приборы можно не просто хранить на подоконнике! Их в любой момент можно включить и использовать по назначению.

Правила проектирования мест для розеток.

Перед началом выполнения ремонтных работ нужно сделать проект разводки электросети для скрытой проводки с указанием мест расположения светильников, выключателей и розеток. Чтобы правильно рассчитать место и количество точек включения электроприборов нужно учесть следующее:

  1. Минимальная высота установки розеток на уровне 25 см от пола — для безопасности во время влажной уборки.
  2. В комнатах, где часто находятся дети, высота расположения точки должна быть на недоступном для них расстоянии (от 1,5 м. и выше), а розетки должны быть с закрывающейся шторкой.
  3. Хорошо сделать набросок расположения мебели и электроприборов по квартире, в соответствии с которым рассчитать количество розеток и место их установки.
  4. Общее количество розеток лучше рассчитать с небольшим запасом.
  5. Включение и отключение электроприборов должно быть удобным и легкодоступным.
  6. Точки подключения над комодом, письменным и кухонным столом, прикроватной тумбочкой нужно располагать на высоте 20 см над уровнем поверхности.
  7. Нельзя располагать разъём для подключения к электросети на расстоянии ближе, чем 0.5 метра к батарее или металлической трубе, которые заземлены.
  8. При монтаже двух розеток по обе стороны стены, разделяющей комнаты, нужно сделать сквозное отверстие для их зеркального расположения и присоединения к одному кабелю.
  9. Если предполагается в одном помещении использование большого количества приборов, то необходимо установить несколько розеток. Это позволит избежать перенапряжения, использования тройников и удлинителей.
  10. На кухне запрещено устанавливать розетку близко к газопроводу. Минимальное расстояние между ними должно быть не менее 50 см.
  11. Помещения с повышенной влажностью оборудуются разъёмом электросети на высоте минимум 1 метр от пола. В душевую кабинку их устанавливать нельзя. Минимальное расстояние от кабины до розетки должно быть не менее 60 см.
  12. Обязательно нужно предусмотреть монтаж в сети УЗО (устройство защитного отключения).

Если учесть все описанные нюансы при проектировании электросети для бытовых условий квартиры, то вам будет гарантирована безопасная и удобная эксплуатация электроприборов.

Действия при возгорании устройства подключения

Что делать если загорелась розетка, – вопрос, ответ на который должен знать каждый. В момент опасности легко растеряться, а нужны срочные адекватные действия. Причиной внезапного возгорания может быть неправильная установка устройства подключения, поломки внутри механизма, а также некорректная эксплуатация изделия.

Как ликвидировать возгорание розетки

Вследствие неисправности или короткого замыкания воспламенилась розетка что делать людям, которые находятся в данном помещении? Запомните. Тушить точку подключения, которая находится под напряжением, можно с использованием специальных огнетушителей:

  • углекислотных;
  • порошковых;
  • химически пенных (воздушно-эмульсионных).

Заменят спецсредство, но будут менее эффективными сухая земля, песок, попробуйте сбить пламя, накрыв его куском плотного натурального текстиля. Ни в коем случае не применяйте воду, это опасно при тушении электрических приборов.

Нужного типа огнетушителей рядом нет? Тогда действуйте по следующему алгоритму:

  • Оцените масштабы происшествия. Если в области розетки появился дым, искры, как можно быстрее отключите электроприбор. Ни в коем случае нельзя хвататься руками непосредственно за электрический шнур или за провода.
  • Если вы находитесь в знакомом помещении и знаете, где расположен электрощит, отключите электрическое питание – выкрутите пробки или выключите рубильник.
  • Находясь в незнакомом помещении, следует прервать питание прибора в опасном месте. Используйте плоскогубцы с обрезиненными ручками или перерубите провод топором с сухим деревянным держателем.

Обязательно вызовите электрика, описав все, что произошло на месте происшествия.

Что делать если горит розетка, а огонь и задымление быстро распространяются? Не пытайтесь локализовать такую проблему самостоятельно. Быстро возьмите документы и покиньте помещение вместе с другими жильцами дома/сотрудниками офиса. После срочного вызова специальной службы дожидайтесь приезда пожарной бригады.

Инструменты и материалы

Набор инструментов будет зависеть от нескольких факторов

  1. Какой прибор будет устанавливаться – накладной или встроенный.
  2. Какой тип проводки используется – внутренняя или внешняя.
  3. Какой материал стены, на которой устанавливается изделие.

Что понадобится для монтажа

  • Сами розетки или выключатели.
  • Соединительные электропровода, рассчитанные на соответствующую мощность энергопотребления.
  • Индикатор или тестер для проверки напряжения в сети.
  • Отвёртки – плоская, крестовая.
  • Кусачки или плоскогубцы для обрезания проводов по размеру.
  • Нож или строительный резак для зачистки изоляции.
  • Линейка, карандаш или перманентный маркер для разметки стены перед монтажом.

Дополнительно

  • Диэлектрические защитные пластины для монтажа внешних розеток.
  • Накладные кабель-каналы для защиты внешней электропроводки.
  • Цементный или гипсовый раствор для фиксации провода в стенной канавке (для скрытой проводки).

Как и чем отделать место под установку подрозетника

Многие сталкиваются с некоторыми проблемами при установке подрозетников. В обычном случае места будущего монтажа первым делом резмечаются. Стандартное расстояние между розетками составляет 71 мм. Начнем с простого случая, когда узел включает в себя лишь один элемент. Процесс выполнения технологических операций выглядит следующим образом:

  • Необходимо найти и отметить на стене центральную точку расположения будущей розетки.
  • В этом месте перфоратором высверливается отверстие немного глубже, нежели размеры подрозетника.
  • Специальным сверлом фростнера (специальной коронкой), предназначенным для работы по бетону, выполняется круглое углубление нужной формы.
  • Подрозетник крепится на раствор цемента, выравнивается, и все последующие работы выполняются уже после отвердевания участка.

Расположение розеток

В случае со штукатуркой, рассмотренном выше, особых сложностей не возникает. Материал отделки достаточно мягкий, а потому сверлить его одно удовольствие. Не должно возникать особых проблем и с кирпичом. Единственная реальная сложность имеет место быть, когда углубление подрозетника натыкается на арматуру бетонной плиты. В этом случае даже алмазная коронка скорее всего сломается. Не лучшим вариантом будет и наткнуться на токонесущий провод в стене. Мы бы рекомендовали приобрести в магазине специальный локатор для обнаружения металлических изделий в толще несущих конструкций. Стоимость нового прибора составляет буквально 3-4 тысячи рублей. Тогда бурение точно не закончится крахом.

Для самых же принципиальных и настойчивых граждан можно порекомендовать приобрести себе буры Хилти. Они, если проявить некоторое терпение, позволяют преодолеть все сложности подобного рода. Тем не менее, если наткнуться на электрический провод, то последствия могут быть весьма печальными. Проще говоря, без локатора наличия металлических конструкций в толще стены к работе лучше не приступать. Тем более, что подобный прибор может пригодиться и в следующий раз.

Обращаем внимание читателей, что крепеж в процессе монтажа должен оставаться в подрозетниках. В противном случае все отверстия могут оказаться заляпанными штукатуркой, цементным раствором и прочими строительными смесями

Монтаж проводки

Как вставить вилку в розетку с защитой

Установка защитного механизма в розетку осуществляется родителем, и в зависимости от типа защиты, обеспечивается доступ к электросети в нужное время. Сложностей с таким применением у взрослого человека возникнуть не должно. К примеру, если это накладные шторки с открытием от нажатия, то после того как взрослый нажмет на основание, откроется и доступ к розетке.

С поворотными механизмами также все просто: при повороте в нужную сторону (как правило, вилкой от электротехники) обеспечивается и доступ к сети.

Если же защита с поворотным ключом безопасности, то все, что нужно – это открыть ключиком защитную панель из пластика.

Если нет возможности купить заглушку на розетку, ее можно сделать из подручных средств. Из любого пластика (толщина стенок не менее 2 мм) или карболита вырезать круг, диаметром с внутреннюю сторону розетки. Просверлить три дырки, две из которых будут совпадать с вилкой. Третье отверстие по средине, чтобы закрутить заглушку винтиком из розетки. При послаблении такой механизм поворачивается и включается электробприбор, при затягивании и повороте – блокируется доступ.

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности:

По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно.
Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет).

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

Установка основы розетки

Установку розетку с заземлением, рекомендуется начать со схемы подключения. Она одинакова для всех. В питании розетки используется трехжильный провод.

К клеммам подводятся, жили, провода без изоляции. И закрепляются на них с помощью специальных зажимочных болтов. Третья жила, то есть заземление, закрепляются в стороне на скобочных контактах. Сами жилы в кабиле отличаются по цветам, желтый −земля, красный и синий – питание.

Все розетки можно разделить на несколько типов:

  • Одинарной
  • Двойные
  • Многоканальные

Подключение двоичной или многоканальной розетки ничем не отличается от одинарной. Провод, также подключается к клеммам с помощью зажимов. Только в варианте с несколько ячеек это делается с одной стороны. Контакты в них идут параллельно, питая, сразу все секций одновременно.

В конце, необходимо установить декоративную накладку. Она крепится на два болтика по бокам. По желанию можно выбрать ту, которая отлично впишется в дизайн комнаты.

Розетки в откосах, ставить или нет?

Есть ли смысл ставить розетки в оконные откосы? Зачем нужны такие розетки? Что в них хорошего?

Появившийся недавно модный тренд – установка розеток в оконные откосы, вызывает много вопросов. Самые важные из них:

  1. Нужны ли такие розетки?
  2. Не опасно ли ставить розетки в откосы?
  3. Какие розетки использовать для монтажа в откосы?

Отвечаем по порядку.

Нужно ли ставить розетки в оконные откосы?

Как известно, розеток много не бывает. Есть ли смысл ставить именно в откос? Для начала следует понять, что вы собираетесь подключать в эти розетки и как будете использовать подоконник.

Когда розетка в откосе нужна

Широкий подоконник. Если поверхность подоконника выполняет функции столешницы, кухонной рабочей зоны.

Маленькое помещение. Когда окно находится в маленькой кухне, то каждый сантиметр пространства должен использоваться с пользой. Розетка в откосе – один из способов сэкономить место.

Стол находится рядом с окном. В этом случае подоконник используется как полноценная полка. Даже узкий подоконник неплохо справляется с такой задачей.

Подготовка к установке розеток.

Если вы решили самостоятельно произвести установку розеток в своей квартире, доме или возможно в каком-то другом помещении, то данный материал поможет не только сделать правильный выбор розеток для конкретных точек в помещении, но и подробно объяснит, как сделать монтаж розеток.

После установки розеток, обязательно прочтите как подключить розетку и рассмотрите схемы подключения.

Перед началом установки электрической розетки (или нескольких розеток), необходимо определиться с местом монтажа.

  1. При монтировании розетки место должно быть подобрано так, чтобы к нему можно было удобно подключать бытовую технику.
  2. Монтаж розетки для стационарных электроприборов, таких как холодильник, стиральная машина, пылесос можно выполнить на стене максимум 30 см от поверхности пола, что достаточно удобно, т.к. сейчас в плинтусе обычно прокладывают основную проводку.
  3. Кухонные электрические розетки будет удобнее подключать в разъём, расположенный близко над поверхностью стола.
  4. Также и в ванной комнате подключить к сети электробритву или фен удобнее всего будет рядом с зеркалом.

Таким образом, расположение точки подключения к сети 220 вольт должно быть легко доступным.

Установка розеток: советы по монтажу розеток

Саморезы для установки розеток

Вот такие саморезы я применяю для качественного монтажа розеток. Диаметр – 3,0мм, длина разная – 16, 20, 25, 35 мм. Для сравнения на фото показаны всем хорошо известные саморезы диаметром 3,5 (черный) и 4,2 мм (белый, с прессшайбой).

12 Саморезы для монтажа розеток

Длинные саморезы также можно использовать взамен штатных в новых коробках. Это нужно делать в случае, когда коробка сильно утоплена по отношению к плоскости стены. Или, например, уложена плитка. Гусевский крепежный саморез длиной 12 или 16 мм уже не поможет.

13 Розетка установлена

Розетку мы поставили, включаем питание. Теперь рекомендую её проверить, как это описано в упоминавшейся статье Проверка новых розеток после установки. Стараемся вырвать розетку – нужно провести самые суровые испытания.

14 Проверка новой розетки-включаем фазу

Хочу немного похвастаться – недавно всё-таки приобрел себе шуруповерт (до этого пользовался электроотверткой). Интерскол, Литий-ион. Вещь, незаменимая в хозяйстве. Лучше может быть только перфоратор 🙂 . У меня Спецмаш на 1400 Вт.

15 Шуруповерт – незаменимый инструмент

И ещё бонус. Кошки – друзья электрика, всегда очень любят разные проводочки. И в этот раз тоже…

16 Убираем за собой.

17 Электрокот

Удачи в делах, и не переделывать свою работу!

Правила размещения устройств

Любая розетка, если установить ее в постоянно заливаемом водой месте, может со временем испортиться. Даже влагозащищенные устройства под ливнем способны пострадать, поэтому лучше все-таки ставить их под навесами. Например, если электророзетка устанавливается на столбиках, на них предварительно монтируются металлические «козырьки».

Еще один способ защитить прибор — устанавливать его в специальных боксах, щитках. Высота расположения не должна позволять проникать воде от таяния снега, от потоков во время дождя

Еще одно важное правило — входной кабель в розетку делать снизу, чтобы уменьшить риск попадания влаги в проем. Также следует оценить способность поверхности, где будет расположена розетка, к возгоранию — она должна быть минимальной

Параметры проводки

Причиной короткого замыкания в уличной электророзетке могут стать неправильно смонтированные провода. Нельзя допускать наличия спаек, скруток, все кабели должны быть крепкими и цельными. Если спаивание проводов необходимо, следует применять специальные муфты. Когда слой изоляции тонкий, сверху на кабели следует надевать кабель-канал, гофротрубу, рукава.

Подключение розетки

Процесс установки будет отличен от монтажа домашних устройств. Обязательно нужно купить УЗО — устройство защитного отключения, которое уменьшит опасность пожара, удара током. При повреждении электророзетки УЗО отключит питание. Процесс установки следующий:

  1. Определить место входа проводов на столбе, стене.
  2. Закрепить устройство, подключить провода согласно схеме (фаза, ноль, заземление).
  3. Прикрепить панель к коробке.

Лучше всего к уличным электророзеткам подтягивать подземные кабели с надежными изоляционными материалами. Автомат должен быть рассчитан на 220–240 вольт. Все приборы, включаемые в розетки, нужно сразу же выключать после завершения работы.

Подготовительные работы

Правильный монтаж любых элементов электрической системы предполагает подготовку. Для этого определяется расположение каждого элемента. Наружные устройства крепятся на поверхности стены и не требуют использования сложного инструмента. Для встраиваемых видов розеток и выключателей нужно проделать в стене отверстия соответственно размеру и форме детали. Также необходимо каналы для укладки проводов. Штробление борозд осуществляется при полной замене электропроводки и выключателей. После подготовки отверстий устанавливаются подрозетники.

Проектирование

Перед монтажом выключателей и розеток важно определить их расположение, место для распределительной коробки и другие существенные моменты. При этом учитывается расположение бытовых приборов

В жилом пространстве розетки и выключатели необходимы в каждом помещении.

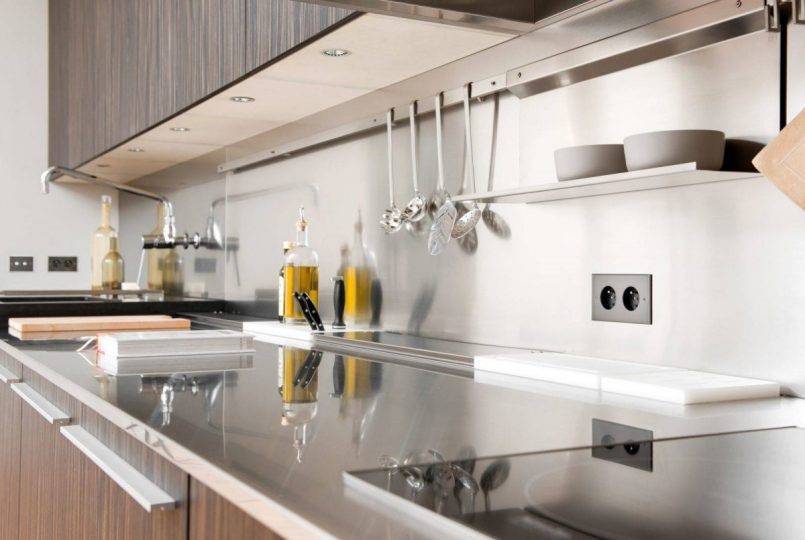

На кухне используется множество розеток

Для наружного расположения

При размещении элементов снаружи стены используются специальные виды розеток и выключателей — накладные. Предварительно составляется план расположения всех деталей. Далее процесс монтажа включает в себя следующие этапы:

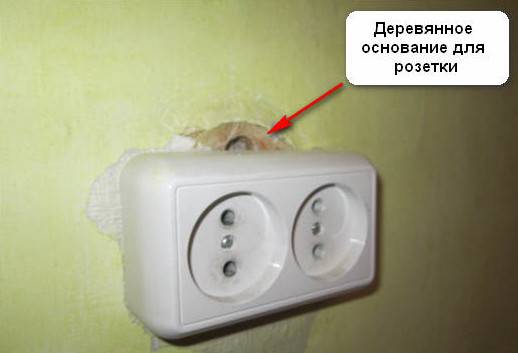

  • на место для розетки или выключателя крепится на шурупы деревянная колодка из фанеры толщиной около 10 мм. Размер элемента должен превышать габариты розетки на 20 мм;
  • с новой розетки следует снять верхнюю пластиковую коробку и удалить заглушку, прикрывающую место для провода;
  • клемник прикручивается к колодке саморезами, а электрические провода соединяются.

Наружные розетки не требуют сложного комплекса работ

Для внутреннего расположения

Внутреннее размещение выключателей и розеток позволяет сделать их более компактными. При этом подготовительные этапы работ заключаются в штроблении борозд для кабеля, проделывании отверстий для подрозетников. Для этого используется перфоратор с подходящим сверлом «чашечного» типа. При этом глубина отверстия должна быть равна высоте стенок подрозетника.

Видео: монтаж подрозетников

При низком расположении устройств можно направить канал для провода вниз, при этом кабель далее прокладывается под плинтусом и нет необходимости штробления множества отверстий.

Кабель легко проложить по технологическому каналу

В отверстие устанавливается подрозетник, выводятся провода, к которым и крепится выключатель или розетка. В заключении фиксируется верхняя крышка.

Четкий размер отверстия позволяет легко монтировать деталь

Оформление розеток и выключателей

Внутренняя конструкция розеток и выключателей имеет единый принцип устройства. Особенно разнообразны эти детали по внешнему виду. Классическими являются модели с белым корпусом, но существуют и цветные варианты. Также при оформлении дизайна интерьера часто используются различные методы оформления элементов электрической системы.

Оригинальный декор легко замаскирует все элементы

Розетки и выключатели легко подобрать под однотонную расцветку стен. Если же такой вариант декора невозможен, то лучше всего оформить элементы необычным способом. При возможности розетки и выключатели прячутся за мебелью, предметами декора и другими деталями

При этом важно не допускать попадания внутри устройств посторонних деталей. Если в помещении проживают дети, то используются специальные заглушки и «шторки»

Установка наружной розетки

Установка наружной розетки

Устройство подобного типа устанавливается преимущественно в помещениях с наружной проводкой или таких, что выполнены из горючих материалов (к примеру, из дерева). Разумеется, подобные устройства заметно ухудшают эстетичность помещения, но безопасность все-таки дороже эстетики.

Установка наружной розетки

Важным преимуществом открытых розеток является то, что все элементы будут на виду, а проблемный участок в случае необходимости достаточно легко обнаружить. К примеру, если контакт плохой, то корпус оплавится или поменяет цвет.

Розетка наружная

Теперь – непосредственно к процессу монтажа.

Шаг 1. Отключается подача электричества.

Шаг 2. Разбирается корпус – откручиваются крепежные элементы и снимается верхняя панель.

Шаг 3. Основание розетки прикручивается к стене шурупами.

Шаг 4. Ослабляются контакты для проводов таким образом, чтобы последние могли войти на глубину 0,5-1 см.

Шаг 5. Провода зачищаются и загибаются в виде пружины – это исключит резкие перегибы при монтаже. Затем концы проводов помещаются в контакты, после чего закручиваются крепежные болты.

Как подключить провода к розетке открытой проводки

Шаг 6. Прикручивается панель и собирается вся розетка.

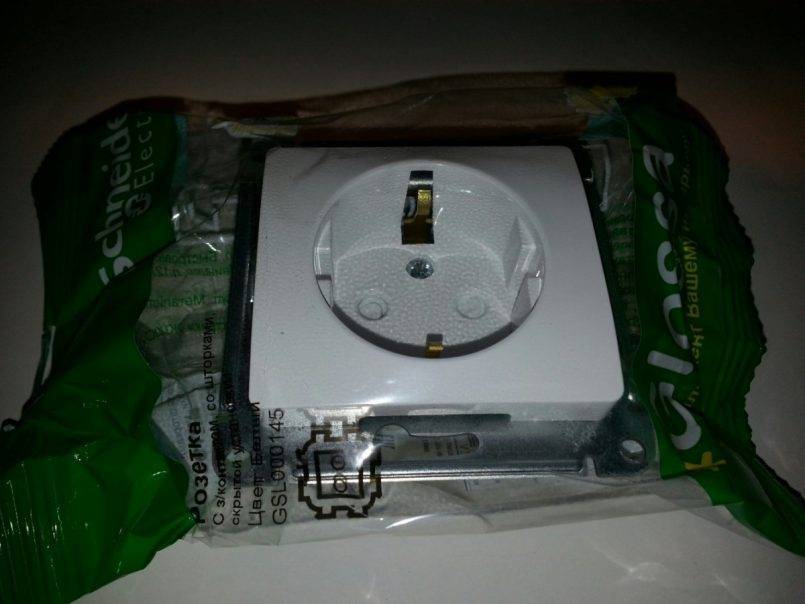

Конструкция розеток

Прежде, чем приступать к монтажу розетки, необходимо знать, из каких элементов она состоит. Стандартные розетки состоят из 3 частей:

  • лицевой панели;
  • проводки;
  • основы.

Лицевая панель защищает и скрывает внутреннюю часть розетки. Стандартные панели – это белые пластиковые корпусы, которые изготовлены из пожароустойчивого пластика. Токопроводящие представляют собой контакты, через которые проводится ток. Они бывают разной мощности и напряжения. Основание или колодка – это конструкция на которой удерживаются контакты и лицевая панель. Современные розетки имеют дополнительное заземление для обеспечения безопасности эксплуатации.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
