Принцип работы и отличия заземления от зануления

Ошибки, допускаемые при монтаже

Наиболее распространенными ошибками при устройстве систем защиты бывают следующие:

1. Недостаточный контакт жилы, соединяющей корпус электроприбора с заземляющей шиной. В этом случае эффективность защиты уменьшается. Запрещается осуществлять контакт с шиной заземления через скрутку. Соединение должно быть только болтовым
2. Использование в качестве заземлителя трубопроводов отопительной или водопроводной системы. Утечки тока могут проявляться путем поражения через воду или прикосновение к трубам. Кроме того от этого могут пострадать соседи.
3. В случае отсутствия специального образования или навыков работы с электроприборами, лучше доверить устройство защитных систем опытным специалистам.
4. Применение в качестве жилы между потребителем и заземляющей шиной алюминиевого провода. Может произойти окисление и контакт будет утрачен.
5. Неправильная коммутация зануляющего провода при расщеплении с рабочим нулем (фиксация под один зажим). Возможно отгорание проводника и выход из строя защитыУстройство зануления непосредственно в розетке или в распределительной коробке. При нарушении целостности или отключении рабочего нуля (вышел из строя автомат, отгорел контакт), прибор может оказаться под опасным напряжением.

Определение понятий

Под заземлением принято понимать использование специальных конструкций, которые соединяют электропроводку дома или отдельные приборы с землёй. Благодаря наличию такой защиты прикосновение к поверхностям, которые находятся под напряжением, не приведет к летальному исходу, а удар тока будет минимальным. Изготавливается защита с электрооборудованием, имеющим изолированную нейтраль. Заземляющие устройства могут выполняться целой группой проводников, соединяющих с землей токопроводящие элементы.

Заземление электрооборудования также увеличивает аварийные токи замыкания, что необходимо в тех случаях, когда имеющаяся защита срабатывает при попадании под напряжение нетоковедущих частей. Это позволяет предупредить выход оборудования из строя при замыканиях, неквалифицированном ремонте и вмешательстве в электросети. Сегодня принято выделять несколько разновидностей заземления:

• рабочий тип обеспечивает бесперебойную работу электрооборудования в штатном и аварийном режиме;
• защитный тип обеспечивает безопасность электроустановок, предупреждая пробой на корпус и рабочую поверхность токоведущих проводов;
• грозозащитный тип отводит молнию от зданий, уводя разряд в землю, предупреждает повреждение электрооборудования и возгорание строений.

https://youtube.com/watch?v=lj-i23-xzoc

Принято также различать искусственно изготовленное и естественное заземление. Первое выполняется для защиты сооружений и электроприборов от повышенного напряжения. Такие устройства состоят из металлического стержня, провода, труб некондиционного типа и стальных уголковых приспособлений. Естественное заземление также изготовлено человеком, однако изначально оно не предназначается для защиты от повышенного напряжения. В качестве него можно рассматривать железобетонные сооружения, трубопроводы, обсадные трубы и т. д.

Зануление также обеспечивает необходимую защиту электрооборудования, предупреждая его выход из строя из-за замыканий и перенапряжения в сети. Такой вид работ отличается от заземления принципом монтажа и назначением. Зануление подразумевает подключение токопроводящих элементов к корпусу электроприбора или металлическим деталям. Для обеспечения безопасности обязательно соединение с нейтралью, которая является источником трехфазного пониженного напряжения.

Основной задачей зануления является защита электрооборудования и рабочего персонала от поражения током за счёт срабатывания автоматического коммутационного оборудования. Принцип работы такой защиты заключается в создании искусственных коротких замыканий при попадании тока на корпус техники или в случаях пробоя изоляции. Возникновение короткого замыкания приводит к срабатыванию:

• предохранителей;
• автоматических выключателей;
• специальной защиты от короткого замыкания.

Заземление отличается от зануления применением специального оборудования, которое использует нейтраль и за счёт коротких замыканий разрывает цепь, предупреждая серьёзное поражение электрическим током. Особенностью зануления является необходимость высокой мощности тока нулевого провода, за счёт которого происходит короткое замыкание. Только в этом случае можно обеспечить стопроцентную вероятность защиты от поражения электричеством при наличии проблем в электроснабжении. Если мощности нулевого провода и токов короткого замыкания недостаточно, это приводит к появлению повышенного напряжения в электрооборудовании.

Как работает зануление?

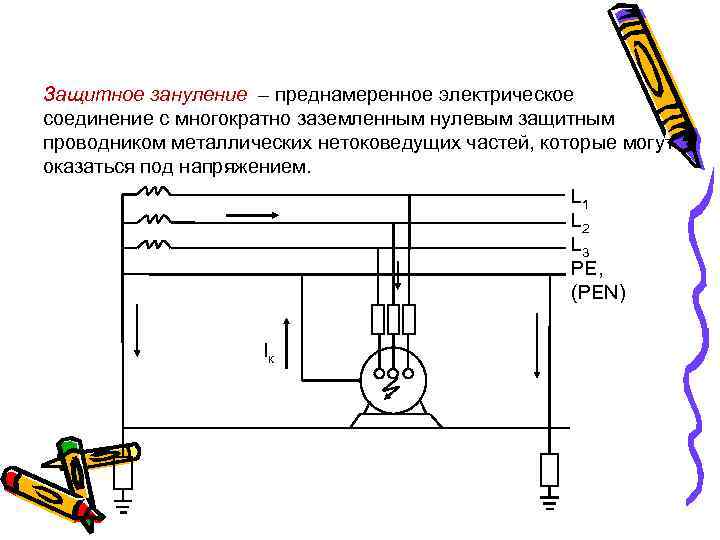

В трехфазных системах энергосбережения, нулевой проводник исполняет множество функций. В защитных целях он используется для создания КЗ с потенциалом фазы, который проник на корпус электроприбора.  Ток короткого замыкания возникает при превышении номинального значения защитного автоматизированного выключателя. Он выключается в последнюю очередь.

Зануление бытового устройства происходит через отдельный провод, который подключается к рабочему нулю N в щитке. При этом используется третья жила в подводящем кабеле и специальный выход в розетке.

Минус подобной защиты – необходимое возникновение тока утечки превышает выставленную уставку на включение защиты. Если выключатель позволяет работать устройствам при нагрузке не превышающую 15.5 А, то из-за выхода небольшого тока зануление бессильно.

При этом организм человека не может воспрепятствовать току подобной величины. Благоприятные условия – 55 мА переменного тока хватает для нарушения работы сердца и полной остановки оного. На подобные точки зануление не работает. Оно защищает при возникновении критической нагрузки на автоматизированный выключатель.

Особенности зануления:

1. При использовании трехжильного провода с изоляцией первая жила предназначена для фазы, друга для нуля и третья для земли.
2. Землю ставят по окончании монтажа электричества в доме. Особенно эффективно проведение специального заземляющего отвода у щита.
3. Для защиты устанавливают специальный выключатель питания и другие установки для защиты.

Нормирование зануления

Технические требования к организации систем защитного зануления определены следующими документами:

• Правила устройства электроустановок (ПУЭ), глава 1.7,
• ГОСТ Р 50571.5.54-2013 (пункт 543),
• ГОСТ 12.1.030-81 (пункт 7).

Механизм зануления основан на автоматическом отключении поврежденного участка сети, время которого не должно превышать значений согласно пункту 1.7.79 ПУЭ-7.

Наибольшее допустимое время защитного автоматического отключения для системы TN

Номинальное фазное напряжение Uo, В	Время отключения, с
127	0,8
220	0,4
380	0,2
более 380	0,1

Нулевой рабочий и защитный проводники должны обладать сопротивлением, достаточным для срабатывания защиты. Активные и индуктивные сопротивления проводников образуют полное сопротивление петли «фаза-ноль». Активные сопротивления проводников зависят от их длины, удельного сопротивления материала и сечения. Индуктивные сопротивления различают для проводников из меди и стали. В стальном проводе они находятся в обратной зависимости от плотности тока и отношения периметра к площади сечения проводника. Индуктивные сопротивления стальных проводников выше, чем медных. В пункте 1.7.126 ПУЭ-7 установлены наименьшие площади поперечного сечения защитных проводников для случаев, когда они изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным.

Наименьшие сечения защитных проводников

Сечение фазных проводников, мм2	Наименьшее сечение защитных проводников, мм2
S ≤ 16	S
16 < S ≤ 35	16
S > 35	S/2

Двухпроводная линия, состоящая из рабочего и защитного проводников, образует один большой виток, сопротивление взаимоиндукции которого (рекомендуемое значение для расчётов – 0,6 Ом/км) зависит от длины линии, диаметра проводов и расстояния между ними. Сопротивление заземления нейтрали источника питания не должно превышать 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока см. пункт 1.7.101 ПУЭ-7. Увеличение тока короткого замыкания достигают путем понижения сопротивления трансформатора и петли, для чего используют схему треугольник-звезда. Обмотки мощных трансформаторов и так имеют не большое сопротивление. Меньшее сопротивление линий зануления достигают выполняя их короткими и простыми, увеличивая сечение проводников, заменяя стальные проводники на изготовленные из цветных металлов с малым индуктивным сопротивлением. Наибольшее сопротивление нулевого защитного провода не должно превышать удвоенного сопротивления фазного провода. Сокращая расстояние между ними, снижают внешнее индуктивное сопротивление. Уменьшение сопротивления повторных заземлителей и приближение их к узлам нагрузки, способствует понижению силы тока на зануленных частях оборудования. Соединение с нулевым проводником всех заземленных металлические конструкций здания повышает потенциал поверхности пола, на котором стоит человек, и тем самым значительно снижает напряжение его прикосновения до величины, примерно равной от 0,1 до 0,01 Uз.

Устройство защитных токовых отводов при работе с трехфазным электрическим оборудованием

Коммутация трехфазных потребителей электроэнергии отличается от подключения обычной бытовой электротехники, поэтому устройство защитных систем осуществляется иным способом. При этом не нужно путать нулевой или заземляющий провод, участвующий в системе управления, то есть, задействованный в схему пуска и остановки агрегата, с защитным проводником, предназначенным для отведения опасного разряда на землю.

Оформление, разводка, подключение электрооборудования

Работы производятся в несколько этапов:

1. По периметру помещения обустраивается отдельная линия (трасса), выполненная из узкой металлической полосы 40х3 мм или медного провода сечением 16 мм.кв.
2. На ней в скрытом месте монтируется шина (желательно медная) с контактными приспособлениями (шпильками или отверстиями для болтовых соединений). Допускается использование металлической шины, но в этом случае приваривание шпилек – обязательное условие.
3. Эта линия соединяется с контуром заземления или зануления, выведенным отдельным проводом от распределительного щита и имеющим надежную связь с землей либо прямую, либо через рабочий ноль
4. Корпуса всех потребителей (трехфазных электродвигателей) через медный провод соединяются с описанной шиной.

При возникновении короткого замыкания от утечки напряжения из-за нарушения изоляции или «пробития» одной из фаз на корпус заземленного электрооборудования, ток сразу будет уходить в землю по пути наименьшего сопротивления, то есть через соединенную с рабочим нулем или землей жилу. Это сохранит человека от поражения электротоком при касании корпуса прибора.

Устройство зануления допускается только в случае отсутствия возможности коммутации с земляным контуром. Во всех иных случаях правильным считается только защитное заземление.

Агрегат через медный провод соединен с шиной, смонтированной от заземляющей трассы

Обязательное использование дополнительных защитных устройств

Описанные заземляющие и зануляющие системы эффективны при возникновении значительных утечек или коротких замыканий на корпус электроприборов. Однако для достижения полной безопасности при обслуживании оборудования необходимо применение дополнительных средств защиты, обеспечивающих разрыв электрической цепи при возникновении нарушений их работы.

На производственных предприятиях это могут быть блоки автоматики (контроля изоляции БКИ или максимальной токовой защиты). Но наиболее распространенными средствами, как на производстве, так и в быту, являются автоматические выключатели и устройства защитного отключения, которые:

• обеспечат обесточивание электрической цепи в случае возникновения неполадок;
• защитят пользователя от поражения электрическим током;
• предохранят технику от возгорания.

Такие приборы могут иметь исполнение для однофазных или трехфазных систем. Они бывают:

• однополюсные – устанавливаются на одну из линий (ноль, фаза);
• двухполюсные – устанавливаются на оба провода электропроводки;
• многополюсные (три и более) – используются при трехфазном напряжении.

Автоматический выключатель производит отключение при превышении токовой нагрузки номинального значения, указанного на корпусе прибора. УЗО контролирует состояние электросети и срабатывает при появлении самых незначительных утечек тока.

Основное отличие

Оба варианта являются заземляющими. Но в системе зануления используется нулевой проводник, который соединяет распределительный щит в доме с контуром заземления, расположенного на подстанции. По сути, получается так, что нейтраль трансформатора подключается напрямую с землей внутри подстанции. При этом от нее отходит один провод – он же нулевой и заземляющий, поэтому имеет обозначение «PEN». В распределительный щит входят два провода: фаза и ноль PEN. Заземляющий провод (PE), проведенный до розеток, соединяется с нулевым PEN в распределительном щитке. То есть, выходящие из дома ноль (N) и земля (PE) соединяются в один проводник PEN, который тянется до трансформатора.

В системе заземления к заземляющей конструкции в подстанции подводится два проводника: ноль (N) и земля (PE). То есть, до распределительного щита идет три провода: фаза, ноль и земля. Этим же количеством они входят в дом и доводятся до розеток. При такой схеме происходит выравнивание потенциалов напряжения между фазой и заземляющим проводником, когда появляется короткое замыкание.

Если сказать короче, то заземление и зануление отличаются между собой так:

• защита человека от напряжения на металлическом корпусе бытового прибора при зануляющей схеме спасает автомат, который разрывает питающую цепь;
• заземляющая схема – это защита с помощью снижения потенциала напряжения на корпусе прибора, за счет отвода тока в грунт.

И хотя задачи обе системы выполняют одну – защита человека, но обеспечивают они эту защиту по-разному.

Теперь, что касается области применения той или иной защиты. В электроустановках, которые работают от напряжения до 1000 вольт, используются пять заземляющих систем: TN-C, TN-C-S, TN-S, TT, IT. Зануление используется в трех первых. Заземление в двух последних.

То есть, зануление соединяется с нейтралью трансформатора или отдельным проводником, или совмещенным с нулевым. Заземляющая разводка сооружается, как отдельно собранная конструкция рядом с домом, она носит аббревиатуру TT. При этом проводник PE никак не связан с проводником PEN.

Разводка IT – это схема с изолированной нейтралью. То есть, в трансформаторной подстанции нейтраль не соединена с заземляющим контуром. От нее отходит нулевой проводник N, который протягивается до распределительного щита в доме. А вот с заземлением напрямую соединяется заземляющий проводник PE, который соединяет этот контур с распределительным ящиком. В этом случае, как и при системе TT, можно установить заземляющую конструкцию около дома, собрав его своими руками. Что даст возможность не тянуть далеко проводник PE. На сегодняшний день это самый идеальный вариант.

Итак, подводя итог разбора: заземление или зануление, отметим, что первую схему лучше всего использовать в частных домах путем установки заземляющей конструкции, вторую в городских квартирах. Тем более, при строительстве многоквартирного дома раньше использовалась схема TN-C, сегодня TN-C-S.

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

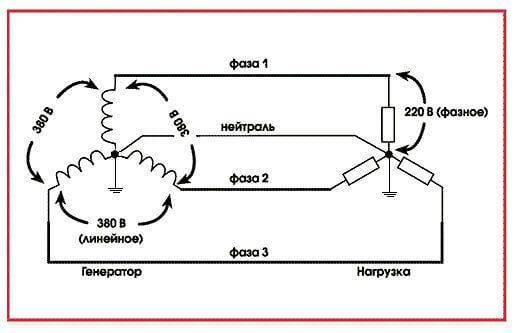

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено

Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику «!

Рекомендуем также прочитать:

Принцип работы заземления по системе TN-C

   (Рис. 1) Принцип работы заземления по системе TN-C

На (Рис. 1) показано, что заземление PEN проводника (цвет желто-зеленый) выполнено контуром, расположенным на трансформаторной подстанции, и только. Больше нигде никаких подключений к земле не применяется.

В каждую квартиру поступают только ноль, который фактически является тем же самым PEN проводником и фаза. То есть в квартиру приходят всего два провода из распределительного щитка, расположенного на этаже для нескольких квартир.

Между распределительными щитами этажа и дома проложены четырехжильные силовые кабели, передающие три фазы по жилам и один общий ноль  «Совмещённый PEN». Такой же силовой кабель, только большей мощности, соединяет электрооборудование трансформаторной подстанции с распределительным щитом здания.

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

• снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
• отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

• трубы водоснабжения, находящиеся в грунте;
• металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
• обсадные трубы артезианских скважин;
• металлические оболочки кабелей (исключение составляет алюминий).

Вариант использования трубы в качестве естественного заземлителя

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

• стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
• стальные полосы и уголки толщиной от 4 мм;
• стальные пруты длиной до 10 и более метров и диаметром от 10 мм.

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Предлагаемое видео наглядно объясняет, что такое защитное заземление:

Типы систем заземления

Вы замечали, что нулевой провод в трёхфазном кабеле имеет меньшее сечение, чем остальные? Это вполне объяснимо, ведь на него ложится не вся нагрузка, а только разница токов между фазами. Хотя бы один контур заземления в сети должен быть, и обычно он находится рядом с источником тока: трансформатор на подстанции. Здесь система требует обязательного зануления, но при этом нулевой проводник перестаёт быть защитным: что бывает, если в ТП «отгорел ноль», знакомо многим. По этой причине заземляющих контуров по всей протяжённости ЛЭП может быть несколько, и обычно так оно и есть.

Конечно, повторное зануление, в отличие от заземления, вовсе не обязательно, но зачастую крайне полезно. По тому, в каком месте выполняется общее и повторные зануления трехфазной сети, различают несколько типов систем.

Разница между заземлением и занулением

В системах под названием I-T или T-T защитный проводник всегда берётся независимо от источника. Для этого у потребителя устраивается собственный контур. Даже если источник имеет свою точку заземления, к которой подключен нулевой проводник, защитной функции последний не имеет. Он с защитным контуром потребителя никак не контактирует.

Системы без заземления на стороне потребителя более распространены. В них защитный проводник передаётся от источника потребителю, в том числе и посредством нулевого провода. Обозначаются такие схемы приставкой TN и одним из трёх постфиксов:

1. TN-C: защитный и нулевой проводник совмещены, все заземляющие контакты на розетках подключаются к нулевому проводу.
2. TN-S: защитный и нулевой проводник нигде не контактируют, но могут подключаться к одному и тому же контуру.
3. TN-C-S: защитный проводник следует от самого источника тока, но там всё равно соединяется с нулевым проводом.

Ключевые моменты электромонтажа

Итак, чем вся эта информация может быть полезна на практике? Схемы с собственным заземлением потребителя, естественно, предпочтительны, но иногда их технически невозможно реализовать. Например, в квартирах высоток или на скальном грунте. Вы должны знать, что при совмещении нулевого и защитного проводника в одном проводе (называемом PEN) безопасность людей не ставится в приоритет. А потому оборудование, с которым контактируют люди, должно иметь дифференциальную защиту.

И здесь начинающие монтажники допускают целый ворох ошибок. Неправильно определяя тип системы заземления/зануления и, соответственно, неверно подключают УЗО. В системах с совмещённым проводником УЗО может устанавливаться в любой точке, но обязательно после места совмещения. Эта ошибка часто возникает в работе с системами TN-C и TN-C-S. А особенно часто, если в таких системах нулевой и защитный проводники не имеют соответствующей маркировки.

Разница между заземлением и занулением

Поэтому никогда не используйте жёлто-зелёные провода там, где в этом нет необходимости. Всегда заземляйте металлические шкафы и корпуса оборудования, но только не совмещённым PEN-проводником. На нём при обрыве нуля возникает опасный потенциал. Это необходимо делать защитным проводом PE, который подключается к собственному контуру.

Кстати, при наличии собственного контура на него выполнять незащищённое зануление очень и очень не рекомендуется. Если только это не контур вашей собственной подстанции или генератора. Дело в том, что при обрыве нуля вся разница асинхронной нагрузки в общегородской сети проследует в землю через ваш контур, раскаляя соединяющий провод.
