Системы приточной вентиляции в газовой котельной

Виды вентиляционных систем

Циркуляция воздуха в помещении может быть естественной или принудительной. Первая используется для котлов мощностью до 30 кВт, если производитель предусматривает такую модификацию системы.

Вторая схема устанавливается в котлах большей мощности, с обширными поверхностями нагрева, несколькими контурами циркуляции и длинными длинами дымовых газов. Такая система теплоснабжения обладает большим аэродинамическим сопротивлением в пути движения газо-воздушной смеси, которое придется преодолевать дымовым газам.

Поэтому их движение может быть обеспечено только с помощью вентилятора или вытяжного вентилятора.

Естественная

Наименее эффективная и в то же время более простая система устанавливается в одноэтажных домах небольшой площади с котлами малой мощности. Часто используется для организации воздухообмена в подвалах, чердаках, подсобных помещениях и гаражах.

Воздушная масса в топочном помещении поступает через вентиляционные отверстия, оконные проемы, вентиляционные решетки в дверных створках, а отток воздуха осуществляется через вентиляционные каналы, расположенные над стенами или в подвесных потолках с выходом над крышей.

Профессионально спроектированная система вентиляции превращает весь объем воздуха в топочном помещении в свежий воздух. Для этого воздухозаборник и воздуховыпускное отверстие располагаются друг напротив друга.

Например, расположить котельную установку непосредственно на входе и выходном патрубке над котлом. Воздушные массы движутся снизу, проходят через весь топочный цех и достигают карниза. Окно можно разместить на любой стене.

Принудительная

Турбонагреватели или котлы с принудительной циркуляцией устанавливаются только в соответствии с рекомендациями производителя оборудования. Они изготавливаются с закрытой камерой сгорания, а воздух подается центробежными вентиляторами.

Для повышения эффективности работы котельного оборудования и его ремонта современные котлы устанавливают комбинированную систему подачи воздуха с использованием воздушных фильтров, подогревателя воздуха, для предварительного подогрева воздуха и вентиляторов.

В случае газовых котлов большей мощности устанавливается дополнительный вентилятор дымовых газов, который создает отрицательное давление в топке, таким образом заставляя дымовые газы протекать через дымовые трубы.

Инновационные бытовые котлы с закрытой камерой сгорания, работающие на газовом топливе, оснащены автоматикой с контролем погоды и системой безопасности.

Он настраивает режим работы в соответствии с температурой наружного воздуха и таким образом регулирует подачу газа. Эта функция должна быть отрегулирована в соответствии с количеством подаваемого в котел воздуха, чтобы обеспечить полное сгорание газа.

Для координации тепловых и аэродинамических процессов используются первичные датчики температуры нагрева воды и давления тяги в топочном пространстве.

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части жилища находится отопительное устройство.

Расчет вентиляции в котельной зависит от того, где именно находится отопительное устройство

• в отдельно стоящем здании;
• на мансарде;
• в пристроенной части дома;
• в отдельной комнате, отведенной под такое оборудование.

Котлы, которые работают на сгорании сжиженного газа, запрещено располагать в подвальных помещениях. Удельный вес самого газа намного выше обычного воздух, поэтому если произойдет протечка, то его распространение по подвалу может привести к возгоранию. Для частных домов современные газовые отопительные системы требуют трехкратного воздухообмена, который будет максимально быстро и эффективно удалять переработанный газ из пространства жилища.

В соответствии с нормами приточная вентиляция в котельной с газовым оборудованием является необходимостью. При мощности более чем 30 кВт рассматривать необходимость монтажа котлов в жилой части дома запрещено. Котел мощностью менее 30 кВт может располагаться на кухне.

Решив установить такой котел, следует убедиться, что все требования соблюдены: площадь комнаты должна быть не меньше 15 квадратных метров, а высота потолка – 2 метра. В кухне или в другой комнате должны быть окна, площадь которых равна минимум 3 кв. см на 1 куб. м пространства.

Вентиляция газовой котельной обязана обеспечивать комфорт и безопасность

Поэтому важно следить над организацией процесса качественного притока чистого воздуха. При расположении котла на кухне, межкомнатная дверь располагается с зазором между полом (не менее 1 см). А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения

Минимальный зазор между устройством и простенком – 1 см

А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения. Минимальный зазор между устройством и простенком – 1 см.

https://youtube.com/watch?v=OJ3CjFqoVVk

Вентиляция – залог безопасной и эффективной работы оборудования

без кислорода невозможна жизнь

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.

Варианты вентиляции

Естественная вентиляция По способу организации воздухообмена известные вентиляционные системы бывают работающими по принципу естественного притока либо принудительными. Первый способ относится к сравнительно простым вариантам, однако эффективность вентилирования помещения в этом случае заметно снижается. Тем не менее, из-за своей простоты эти системы широко применяются в частных хозяйствах и многоквартирных домах.

Естественная вентиляция

Принцип работы системы естественного притока основывается на следующих природных законах:

• слои теплого воздуха всегда устремляются вверх;
• с течением времени они перемещаются в сторону пониженного давления;
• у земли плотность воздуха всегда выше, чем на высоте.

Для организации естественного воздухообмена достаточно обеспечить в помещении определенную разницу давлений. Сделать это можно несколькими способами, выбор которых зависит от конкретных условий и предпочтений хозяина:

• между улицей и помещением делается небольшое отверстие, являющееся точкой притока наружного воздуха;
• из комнаты на крышу выводится вытяжная труба, выход которой располагается выше, чем точка притока, – на ее конце давление будет ниже.

В результате воздушные массы будут перемещаться от места приточки с улицы в сторону выходного отверстия вытяжной трубы.

Расстояние между точкой забора и окончанием вытяжного канала выбирается по возможности максимальным. Это гарантирует качественную вентиляцию помещения, поскольку воздушные потоки охватывают все помещение

Особое внимание обращается на то, чтобы между двумя этими точками не располагалось закрытых дверей. Разновидностями этого способа воздухообмена являются вытяжная или приточная вентиляционные системы, обходящиеся без принудительного воздействия

Принудительный воздухообмен

Схема принудительной вентиляции Если возможностей естественной циркуляции недостаточно для качественного проветривания помещения котельной, потребуется принудительная вентиляция. Она обустраивается за счет применения специального оборудования, посредством которого организуется вынужденное перемещение воздушных масс. Обычно это канальные вентиляторы различной мощности, устанавливаемые в следующих местах:

• на наружной стороне дома;
• непосредственно над самим котлом в виде вытяжки;
• внутри канала приточной и вытяжной системы.

В последнем случае согласно действующим нормам в тех же воздушных каналах устанавливаются фильтры очистки, водные калориферы и поглотители шума.

Устройство вентиляции помещения с газовым котлом

При оборудовании вентиляции помещения с газовым котлом с открытой камерой сгорания учитывается следующее:

• В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
• Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
• Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера. Падает уровень кислорода, может появиться обратная тяга, то есть продукты горения потянутся в помещение. Опасна ситуация, когда котел установлен на кухне. Поглощая кислород, он вызовет у людей кислородное голодание: резь в глазах, головную боль, недомогание.

Подсчитывая приток воздуха, учитывают и объемы помещения, в котором установлен котел.

Принцип движения воздуха

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Вытяжная вентиляция работает за счет принудительного удаления отработанного воздуха.

Существует еще один вид вентиляции газовой котельной – приточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Канальная или бесканальная вентиляция

Бесканальная вентиляция для газового котла в частном доме представляет собой отверстия в потолке или стенах. Отверстия соединяют прилегающие друг к другу помещения. Например, между ванной комнатой и туалетом делается отверстие, а из туалета выводится вентиляционный канал наружу.

Канальная вентиляция помещения с газовым котлом это сложная система вентиляционных труб, проведенных по дому. Такой тип наиболее актуален для влажных и пыльных помещений.

Сечение труб и их расположение должен рассчитывать специалист.

Вентиляция газовой котельной требует особенного внимания.

Вентиляция в котельной с газовым котлом — это отдельная история, ведь всегда где газ, там повышенная пожароопасность. Самый хороший и безопасный вариант — это турбированный котёл с двухконтурным коаксиальным выводом. В таком дымоходе по внешнему радиусу забирается воздух с улицы, а по внутреннему происходит выхлоп из котла. Кроме всего прочего, такой вывод повышает КПД котла, ведь при заборе воздуха, он уже прогревается благодаря тому, что по внутреннему радиусу происходит выброс горячего воздухе.

Вентиляционные системы — очень важная часть любой котельной, ведь прежде всего обеспечивает безопасность проживания в доме людей, осуществляя выброс вредных продуктов горения из дома наружу. Вентиляция в котельной — это также обеспечение котла для нормальной его работоспособности.

Все мы со школьной скамьи знаем, что горение является частным случаем окислительной реакции. При этом, чем интенсивнее реакция, тем больше кислорода расходуется. Для поддержания открытого пламени требуется атмосферный кислород. И газовые котлы не являются исключением. Для нормальной работы отопительной установки, работающей на сжигании газа или жидкого топлива, требуется постоянный приток свежего воздуха в определенном объеме и утилизация продуктов горения, то есть должна присутствовать вытяжная и приточная вентиляция котельной.

Вентиляция автономных источников теплоснабжения регламентируется государственными нормативными документами СП-41-104-2000, СНиП 2.04.05 и СНиП II-35. Однако в частном строительстве нормы часто не соблюдаются. Недостаточная приточная вентиляции приводит к неполному сжиганию газа (окислительный процесс теряет интенсивность), вследствие чего падает коэффициент полезного действия отопительной установки. Отсутствие или плохая работа вытяжной вентиляционной системы приводит к загрязнению воздуха внутри помещения продуктами горения (окислами) и остатками газа. Как следствие, — плохое самочувствие, угроза здоровью и даже жизни, копоть на потолке и стенах.

Работающий газовый котел, словно мощный насос, вытягивает из помещения воздух, пропуская его через зону горения. Если в доме стоят старые окна и двери, то, как правило, незаделаных щелей обычно достаточно, чтобы свежий воздух поступал за счет естественной инфильтрации. Но в эпоху современных строительных материалов, герметичных стеклопакетов и дверей с автоматическим притвором помещение котельной изолируется от внешней среды. В результате чего производительность котла падает по причине недостатка атмосферного кислорода для нормального протекания горения, а кроме того в помещении создается разрежение, которое может спровоцировать опрокидывание тяги. В этом случае все продукты горения пойдут прямиком в помещение.

Оптимальным решением для нормальной работы котельной является устройство приточной и вытяжной вентиляции .

Технические условия для котельных на твёрдом топливе

К отопительным помещениям предъявляются следующие требования:

1. Монтаж твёрдотопливного котла, работающего на дровах, угле, гранулах, щепе, необходимо проводить в отдельном техническом помещении минимальной площадью 7 кв./м.
2. Естественное вентилирование должно за 1 час менять воздух в котельной — 3 раза. Если такое условие не выполняется, необходимо установить систему принудительной вентиляции.
3. Котельная должна быть оборудована выходом на улицу, окном с фрамугой или форточкой, обеспечивающим помещение дневным освещением.
4. Двери должны иметь ширину не меньше 80 сантиметров. Внешние поверхности, ведущие в жилую зону, следует обшить негорючими материалами или поставить огнестойкий дверной блок.
5. Потолок, стены также должны иметь противопожарную отделку из специальных материалов, которые выдерживают воздействие открытым огнём в течение 40 минут.
6. Дымовая труба должна отвечать техническим условиям, соответственно типу твёрдотопливного котла.

Требования

Приведенные ниже нормы являются общими для всех помещений с наличием отопительного оборудования:

Абсолютная герметичность оборудования. Даже малейшая трещина в воздухообменной системе способна наполнить помещение вредными продуктами сгорания, поэтому вопрос целосности труб должен стоять на первом месте. При этом швы в месте состыковок деталей необходимо обрабатывать термостойким герметиком.

Пожарная безопасность. Все узлы и детали данного оборудования должны быть изолированы специальным безопасным защитным слоем, во избежание внезапного возгорания.

Независимая вентиляция. Для котельной необходимо оборудовать свою независимую систему, так как особенностью газовых котлов является то, что эффективно они работают только при наличии хорошей подачи кислорода. Для этого в нижней части стены рядом с котлом делают отверстие, защищенное решеткой. Во время работы он сам будет тянуть свежий воздух, повышая свой КПД. Согласно требованиям СНиП 2.04.05, II-35 отверстие для воздухоотвода необходимо располагать на потолке, ниже на 30 см пробивая ещё один канал для очистки самого дымохода.

Разгрузка системы. При подключении к дымоходу вытяжки от кухонной печи, стоит сделать рассечку на расстоянии не менее 50 см. Данная мера безопасности поможет увеличить отток отработанного воздуха в несколько раз, путем разгрузки путей отхода.

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части жилища находится отопительное устройство.

Расчет вентиляции в котельной зависит от того, где именно находится отопительное устройство По отношению к газовым котлам предусматриваются нормы СНиП, по которым разрешено обустраивать котельную:

• в отдельно стоящем здании;
• на мансарде;
• в пристроенной части дома;
• в отдельной комнате, отведенной под такое оборудование.

Котлы, которые работают на сгорании сжиженного газа, запрещено располагать в подвальных помещениях. Удельный вес самого газа намного выше обычного воздух, поэтому если произойдет протечка, то его распространение по подвалу может привести к возгоранию. Для частных домов современные газовые отопительные системы требуют трехкратного воздухообмена, который будет максимально быстро и эффективно удалять переработанный газ из пространства жилища.

В соответствии с нормами приточная вентиляция в котельной с газовым оборудованием является необходимостью. При мощности более чем 30 кВт рассматривать необходимость монтажа котлов в жилой части дома запрещено. Котел мощностью менее 30 кВт может располагаться на кухне.

Решив установить такой котел, следует убедиться, что все требования соблюдены: площадь комнаты должна быть не меньше 15 квадратных метров, а высота потолка – 2 метра. В кухне или в другой комнате должны быть окна, площадь которых равна минимум 3 кв. см на 1 куб. м пространства.

Вентиляция газовой котельной обязана обеспечивать комфорт и безопасность

Поэтому важно следить над организацией процесса качественного притока чистого воздуха. При расположении котла на кухне, межкомнатная дверь располагается с зазором между полом (не менее 1 см)

А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения. Минимальный зазор между устройством и простенком – 1 см.

Особенности вентиляции газовой котельной

Учитываем нормы

Проветривание отопительного помещения с газовым котлом необходимо для того, чтобы в случае протечки газ не накапливался в комнате, создавая взрывоопасную ситуацию. Наиболее эффективным будет монтаж приточно-вытяжной системы. Для нормального микроклимата в помещении и функционирования котла необходимо троекратное обновление воздуха в час. Если площадь котельной составляет 12 м2, то оптимальный воздухообмен для нее — 12х3=36 м3/час.

Приточные отверстия формируют с учетом мощности котла, их площадь составляет 0,01м2/10кВт. Для котла мощность 30кВт данный показатель равен 0,03м2 (или 17х17см). Вытяжная магистраль должна располагаться в потолке, над котлом и иметь диаметр не менее 130 мм.

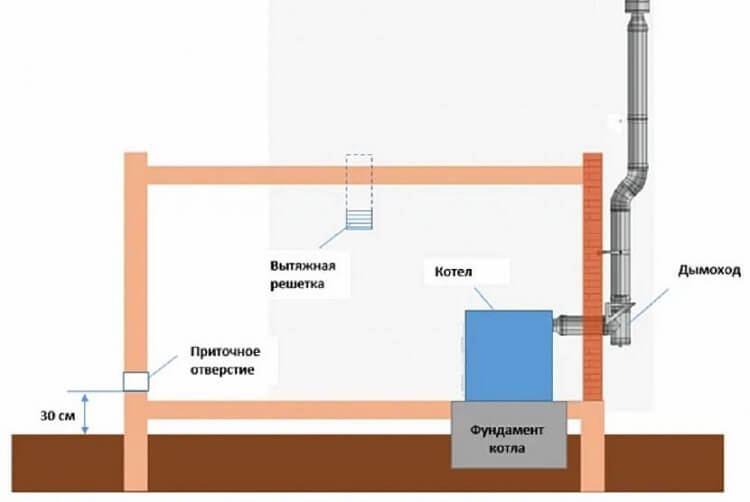

Вариант организации вентиляции газовой котельной

Для работы напольного котла не нужна тяга. Для него достаточно установить двойной (каоксиальный) дымоход, по внешнему кольцу которого будет поступать воздух снаружи. Это увеличит КПД котла, поскольку подаваемый воздух будет нагреваться от теплоты продуктов сгорания. Движение потока обеспечит вентилятор.

Организация проветривания котельной — дело ответственное. Здесь важен правильный расчет труб, их прокладка, обустройство каналов подачи и отвода воздуха. От этого зависит нормальное функционирование отопительных приборов, комфорт и безопасность жителей дома. Если отопительная система дома состоит из нескольких котлов, или нагревательных установок, организацию вентиляции котельной лучше поручить профессионалам.

Особенности устройства дымохода в газовой котельной

Основной частью вентиляции любого помещения является дымоход. Поэтому в соответствии с нормативами СНиП к нему предъявляются определенные требования, к примеру:

• дымоход должен быть герметичным и не пропускать продуктов сгорания в котельную.
• внутрь вентшахты устанавливается труба, геометрические параметры которой зависят от производительности котельного оборудования;
• дымоходная труба, выведенная на крышу, должна быть выше крышного конька минимум 2 м – это улучшает тягу.

В паспорте отопительного котла указываются размеры сечения труб, которые должны быть использованы для устройств вентиляции в это помещении. А дымоход делают из нержавеющей стали или оцинковки. Диаметр труб должен быть одинаковым, а сечение круглым. Чтобы осуществлять чистку, необходимо дополнительное окошко на вентканале. Желательно, чтобы в трубе было не более трех изгибов.

Способы организации воздухообмена в котельной

В отопительном помещении можно обустроить как естественную вентиляцию, так и принудительную. Основное требование — соблюдение норм безопасности.

Естественный воздухообмен осуществляется максимально просто — путем пробивания выводного отверстия в стене, расположенной напротив котла. Для вывода отработанного воздуха и газов применяется труба расчетного диаметра с задвижкой для регуляции оттока из помещения.

Чтобы естественная система воздухообмена работала эффективно, необходимо создать тягу. Для этого вентиляционную трубу располагают вертикально, чтобы ее высота превышала 3 м. Если возможно проложить только горизонтальный воздуховод, его необходимо оснастить вентилятором.

Основные преимущества естественного проветривания котельной — простота сооружения, экономичность, энергонезависимость. Но данная система не позволяет контролировать приток воздуха в помещение, зависит от факторов внешней среды (погоды).

Проветривания котельной

Если отопительное помещение укомплектовано системой нагрева воды, лучше обустроить в нем механическое проветривание. Сооружать данную систему следует из огнеупорных материалов, чтобы она могла выдержать высокие температуры. Она может состоять как из вертикальных, так и горизонтальных каналов — на качество работы это не влияет.

Оптимальный вариант организации воздухообмена в котельной — комбинация естественной приточной и принудительной вытяжной систем. При этом необходимо чтобы отверстие, предназначенное для забора воздуха естественным путем, находилось на безопасном расстоянии от котла. Если подаваемый воздух будет направлен, это грозит воспламенением.

Подаваемый воздух

Климатическое оборудование

Современные котлы укомплектованы специальными датчиками, координирующими их работу с учетом факторов окружающей среды. Данные системы состоят из калориферов, вентиляторов, фильтров, позволяющих не только поддерживать благоприятный микроклимат в отопительном помещении, обеспечивать нормальное функционирование котла, но и сэкономить на ресурсах.

Более компактной, но дорогостоящей является приточно-моноблочная вентиляция, позволяющая объединить в одном корпусе все установки. Она имеет качественную звукоизоляцию, поэтому работает бесшумно.

Другие варианты

Приточно-вытяжное вентилирование может быть совмещено с кондиционированием. Механический приток и вытяжка обеспечат оптимальный температурный режим в комнатах в любой сезон. Зимой воздух будет нагреваться за счет калорифера, а в теплое время — охлаждаться в специальной секции. Минус такой системы — большие габариты и шумность.

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

• потолки высотой не менее 220 см;
• наличие вентиляционного проема или окна с вентилятором;
• зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

• впотолка более 2 м 20 см;
• наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
• под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

• с фильтрацией и рециркуляцией воздуха;
• с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

• оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
• настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
• вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Требования к вентиляции помещения с газовым котлом

газовый котел можно установить даже в мансарде

Требования к вентиляции помещения с газовым котлом или кухни с плитой схожи.

Газовые котлы с закрытой камерой сгорания комплектуются коаксиальным вентиляционным каналом, по которому одновременно с улицы подается воздух на горелку и отводятся продукты горения.

Монтаж вентиляции в помещении с газовым котлом должен проводиться с учетом технологических требований и нормативов:

• К дымоходу подключается не более 2-х единиц газового оборудования вне зависимости от их удаленности и уровня расположения;
• Продукты горения должны попадать в дымоход на расстоянии не менее 50 см на разные уровни;
• Если подача осуществляется с одного уровня, в дымоход устанавливается рассечка высотой от 50 см;
• Вентиляционная система для газового котла в частном доме должна быть абсолютно герметичной. Не допускается минимальная протечка угарного газа и копоти, потенциально опасных для жизни людей;
• Швы в местах соединений дымоходов обрабатываются герметиком, устойчивым к высоким температурам;
• Для предотвращения возгорания все составляющие системы обеспечиваются термоизоляцией;
• Вентиляция предусматривается из расчета: отток в количестве трехкратного воздухообмена, подача в количестве оттока плюс объема воздуха для горения.

Плюсы и минусы двух систем вентиляции

• принудительная вентиляция дороже в монтаже;
• при неисправности вентиляторов или при отсутствии электроэнергии вентиляция не работает;
• естественная вентиляция не требует больших финансовых затрат;
• легкая в монтаже;
• не требует особого ухода;
• естественный воздухообмен зависит от погодных условий;
• принудительная вентиляция может справляться с большими площадями.

Установка вентиляции в котельной должна соответствовать общепринятым нормам. Приступать к работе без предварительно составленного проекта нельзя. Перед монтажом котла, необходимо внимательно изучить рекомендации по эксплуатации от производителя.

Проверка вентиляциии в частном доме с газовым котлом

Проверка работоспособности вентиляционной системы производится очень просто. Достаточно взять полоску газетной бумаги и поднести её к решётке трубопровода. Если она подтягивается к ней, значит, тяга присутствует. Но таким способом можно установить только её наличие или отсутствие.

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Основными причинами ухудшения тяги в системе вентиляции:

• возникшие затруднения с поступлением наружного воздуха в помещение котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность значительно снижает возможность проникновения воздуха;
• те же последствия после замены дверей, если зазор между полом и нижней кромкой минимален или отсутствует;
• снижение естественной тяги в жаркое время года по причине уменьшения перепада температур снаружи и внутри дома;
• появление застойных зон или зон с пониженным давлением при сильном ветре в атмосфере, что также негативно сказывается на работе вентиляционных систем, поэтому в таких условиях нужен дополнительный контроль тяги.

При эксплуатации принудительной вентиляции котельной нужно подбирать вентиляторы с крыльчаткой, не искрящей от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Недостаточность вентиляционной системы газовой котельной опасна не только для здоровья, но и для жизни человека. Кроме того, она снижает коэффициент полезного действия отопления. Избыточность вентиляции приводит к нарушению теплового режима, ухудшая условия жизни в доме. Приступая к монтажу вентиляции своими руками, постарайтесь получить квалифицированную консультацию специалиста и учесть его замечания.

• https://aqua-rmnt.com/ventilyaciya/ventkanal-dlya-gazovogo-kotla-v-chastnom-dome.html
• https://bigkotel.ru/vidy-kotlov/kakie-trebovaniya-ustanovleny-dlya-ventilyatsii-kotla-s-zakrytoj-kameroj-sgoraniya
• https://www.tproekt.com/trebovania-k-ventilacii-s-gazovymi-plitami-i-kotlami-shemy-snipy-ustanovka

Автоматизация вентиляции котельной

Вентиляция котельной может быть автоматизирована для повышения безопасности людей, находящихся в котельной.

За это:

1. Выберите вентилятор с дистанционным или настенным регулированием скорости, запасом мощности (чем больше запас, тем лучше) и несколькими скоростями. Дистанционное управление должно быть установлено на входе в котельную. Если в помещении увеличивается концентрация окиси углерода или природного газа, то максимальная скорость извлечения может быть активирована дистанционно. Вентиляторы с дистанционным управлением стоят в среднем на 10-20% дороже, чем “обычные”.
2. В котельной установить газоанализатор – устройство, которое измеряет концентрацию газа и выдает сигнал о его превышении. Средняя стоимость простой домашней модели составляет 3000-6000 рублей.
3. Выберите котлы с функциями безопасности: датчик контроля пламени и датчик всасывания. Они автоматически отключают котел, если горелки гаснут или если тяга в дымовой трубе слишком низкая. В средней и высокой ценовой категории эти датчики устанавливаются практически во всех моделях.

Для безопасности лучше следовать всем правилам.
