Вентиляция в кафе и ресторане своими руками: нормы и расчеты

Определение требуемого расхода

Вентиляция в обеденном зале

Для обеденных залов различают две зоны – для курящих гостей и не курящих, расчет вентиляции для каждой из зон отличается. Расход воздуха определяется из расчета удаления теплоизбытков от каждого посетителя (по нормам 100 ккал/ч с каждого гостя ) либо из минимального требуемого расхода воздуха:

для курящих – 100 м 3 /ч*чел
для не курящих 30 м 3 /ч*чел

Вентиляция горячего цеха (кухни)

Для расчета вентиляции цеха нет стандартных норм. Расход рассчитывается для каждого конкретного случая в отдельности, из условия удаления тепла выделяемого от оборудования кухни (печи, плиты, тепловые шкафы и т.д.), при этом принимается не менее 100 м3/ч на человека. Методика расчета достаточно сложная, поэтому мы не будем приводить ее в данной статье, предоставим данные для двух определенных случаев из нашего примера (с методикой можно ознакомиться в пособии НП АВОК 7.3.-2007).

— вытяжка для зонта 1000х600 – 900 м 3 /ч

— вытяжка для зонта 2000х800 – 2500 м 3 /ч (рекомендуется подводить два воздуховода к зонту, для снижения скорости воздуха)

Вентиляция сан.узлов

Расход воздуха определяется исходя из количества приборов в санузлах:

— унитаз – 50 м 3 /ч

— писсуар – 25 м 3 /ч

Особенности вентиляции горячих цехов

При аренде или покупке помещения под ресторан или кафе многие владельцы экономят на «рабочей» площади. В результате в горячих цехах теплонапряженность достигает показателя до 2000 Вт на м2, в то время, как рекомендуемый показатель составляет 210 Вт на м2.

Рекомендуемая температура в + 22,3° С для кухонных помещений редко соответствует действительности и часто переваливает за предельную допустимую температуру +26° С. Особенно это касается жаркого периода, когда условия для производства становятся очень тяжелыми. Стоит заметить, что летом нет смысла повышать эффективность самой системы вентиляции по трем простым причинам:

работники будут испытывать неприятные ощущения от увеличения потока воздушных масс;
при высоких температурах внешней среды не будет никакого эффекта;
усиленная вентиляция может отразиться на самом приготовлении блюд.

Самым оптимальным вариантом в такой ситуации является отдельная приточная конструкция, которая осуществляет охлаждение воздушных масс. Такая установка гарантированно будет контролировать процесс комфортной вентиляции и создаст удобные условия для работы. Единственный минус такого решения проблемы – дополнительные затраты для владельца заведения, однако стоимость такой конструкции будет значительно ниже аренды отдельной площади под кухонное помещение. Кроме этого, производительность труда работников не будет снижаться при наличии такой системы.

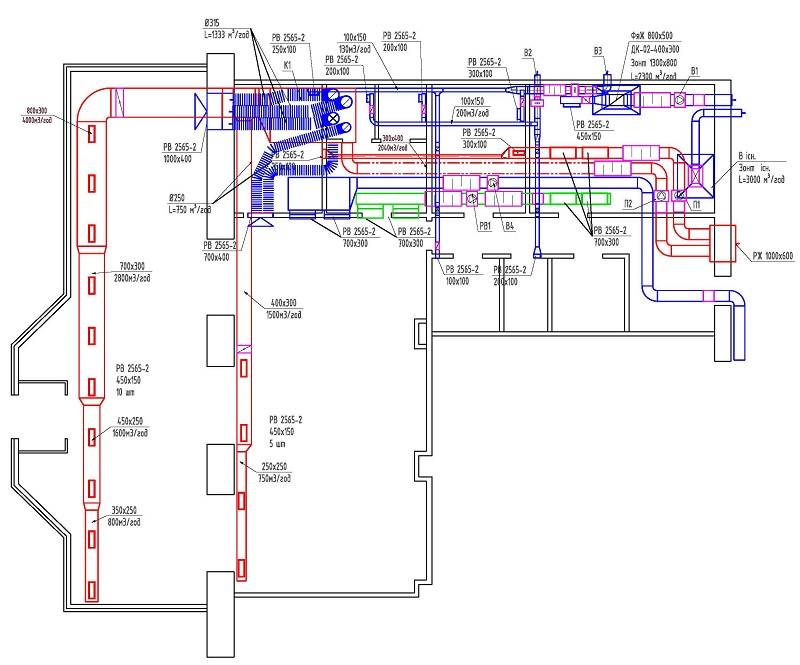

План вентиляции

Проектирование и расчёт вентиляции ресторана – самый важный и ответственный этап. В соответствии с нормами установки вентиляции в ресторанах больше половины воздушных масс, которые поступают в кухонные помещения, подаются из залов для посетителей. Это делается для поддержки требуемого показателя разрежения. Стоит помнить, что из помещений, где посетители могут курить, в горячий цех не должен поступать воздух. Такой недочет может испортить вкус приготовленной пищи и подпортить репутацию заведения.

Проектирование систем вентиляции в кафе и ресторане

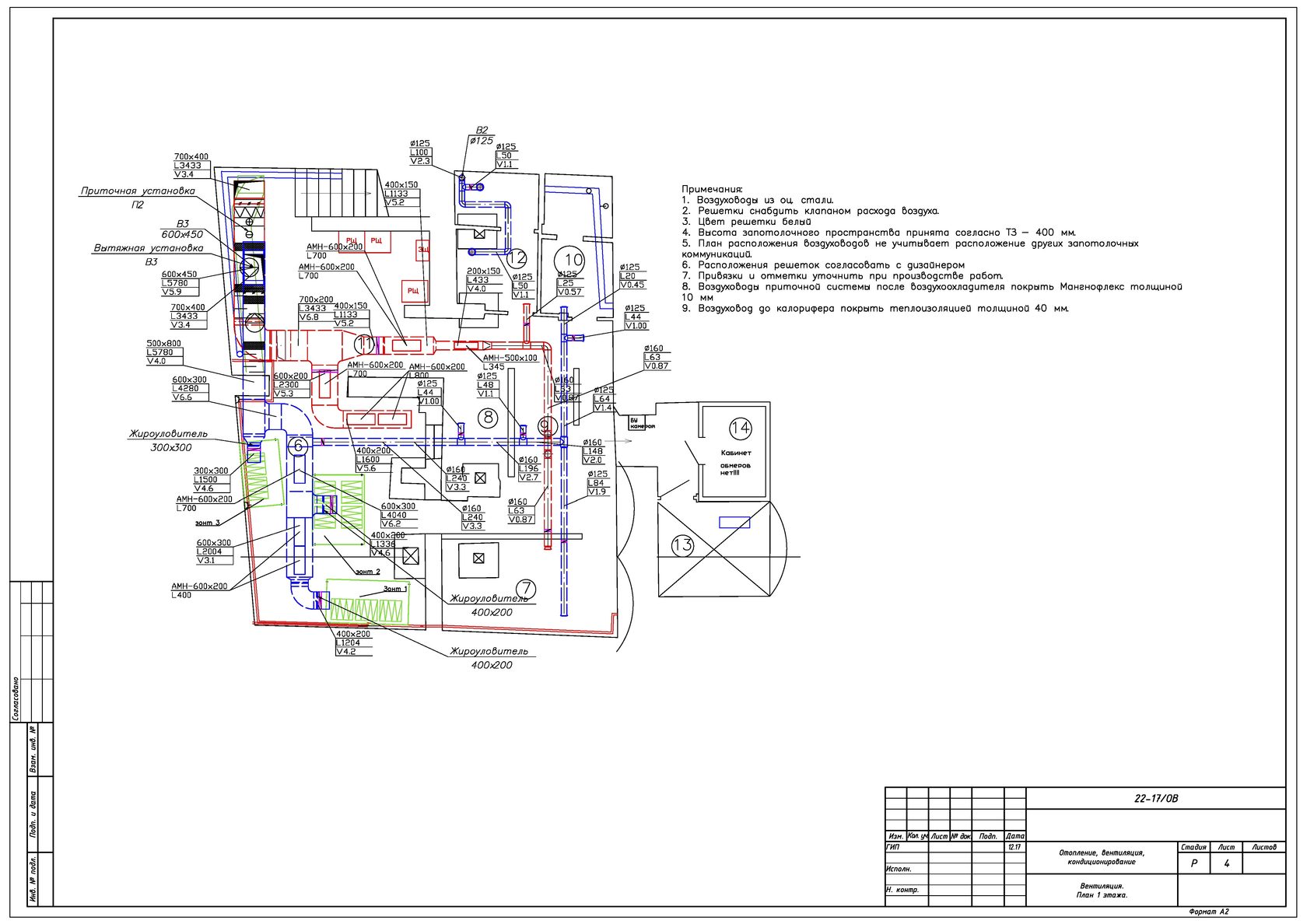

Пример схемы

Основа для проекта – это техзадание, составленное заказчиком. В нем оговариваются важные параметры и составляется вентиляция ресторана:

количество посадочных мест посетителей;
количество сотрудников кафе;
данные по теплопоступлению;
расположение столиков и мест для посетителей;
наличие зала или зоны для курильщиков;
технические параметры оборудования кухни и моечной.

К сожалению, все справочники для проектирования вентиляции в ресторанах и кафе созданы около 30 лет назад и значительно устарели.

Рекомендуем дополнительно обращаться к следующим источникам:

техническое задание к проекту, по которому будет реализована вентиляция кафе;
технические характеристики предполагаемого оборудования;
таблицы локальных отсосов оборудования горячих цехов.

Вентиляция охватывает в горячих цехах и моечных объем воздуха высотой до 2 метров от пола, в столовой зале – до 1,5 метров от пола.

При создании проекта вентиляции кафе или ресторана уделяется внимание и оформлению зала. Расположение и размеры воздуховодов, пересекающие гостевую зону, обсуждаются с дизайнером

Часто оформители просят уменьшить диаметры воздушных каналов. Этого делать ни в коем случае нельзя. Необходимо найти консенсус между расчетными нормами и оформлением помещения. В процессе оформления зала вентканалы декорируются, а их выходы прикрываются решетками подходящей формы.

Кратность воздухообмена и расчетная температура

Нормы кратности воздухообмена и температуры в помещениях предприятий общепита:

Обеденный зал – температура +18, минимальный приток воздуха 30 кубометров в час на одно посадочное место. Каждый посетитель выделяет 100 ккал тепла в час, с учетом этого показателя вычисляется температура вытягиваемого из зала воздуха;
На каждого работника вентиляция для ресторана или кафе рассчитывает 60 кубометров воздуха в час;
Горячий цех – температура +5 (расчетная), минимальный приток воздуха 100 кубометров в час на одного работника. Или для расчета суммарное электропотребление оборудования умножается на 80 кубометров в час. Это средний показатель, на который можно ориентироваться. Через зонты вытягивается воздух температурой +42 градуса. В верхней части помещения кухни температура воздуха +30 градусов;
Зал для курящих – температура +18, подача воздуха 110 кубометров в час.

Чтобы сэкономить на эксплуатации вентиляции в кафе и ресторане, можно предусмотреть ее регулировку в зависимости от количества посетителей. Рекуператор тоже поможет сберечь 50 – 70% энергии за счет использования тепла удаляемого воздуха. Но рекуператор можно применять лишь от тепла обеденного зала. Хотя из кухни идет очень горячий воздух, но он насыщен частичками жира. Пропускать через рекуператор его можно лишь после тщательной и очень дорогостоящей фильтрации.

Расстановка столов и их количество

Комфорт пребывания клиентов зависит от продуманности планировки системы вентиляции. В большинстве случаев для экономии свободного места все столы располагают довольно плотно. Этот момент определяет усложнение процесса планировки системы вентиляции. При проектировке учитывается нижеприведенная информация:

Нельзя подавать холодный воздух в зону посадки людей. Это связано с тем, что направленный поток может существенно снизить комфорт пребывания клиентов. Холодный воздух может привести к определенным заболеваниям. Поэтому при планировке системы вентиляции следует учитывать расположение столиков.
Для того чтобы сделать зал более привлекательным, следует проводить скрытую вентиляционную технику. Как правило, для скрытой установки проводится создание довольно много различных каркасных конструкций. Примером можно назвать подвесной потолок, во внутренней конструкции которого можно скрыть воздуховоды и другие элементы системы.

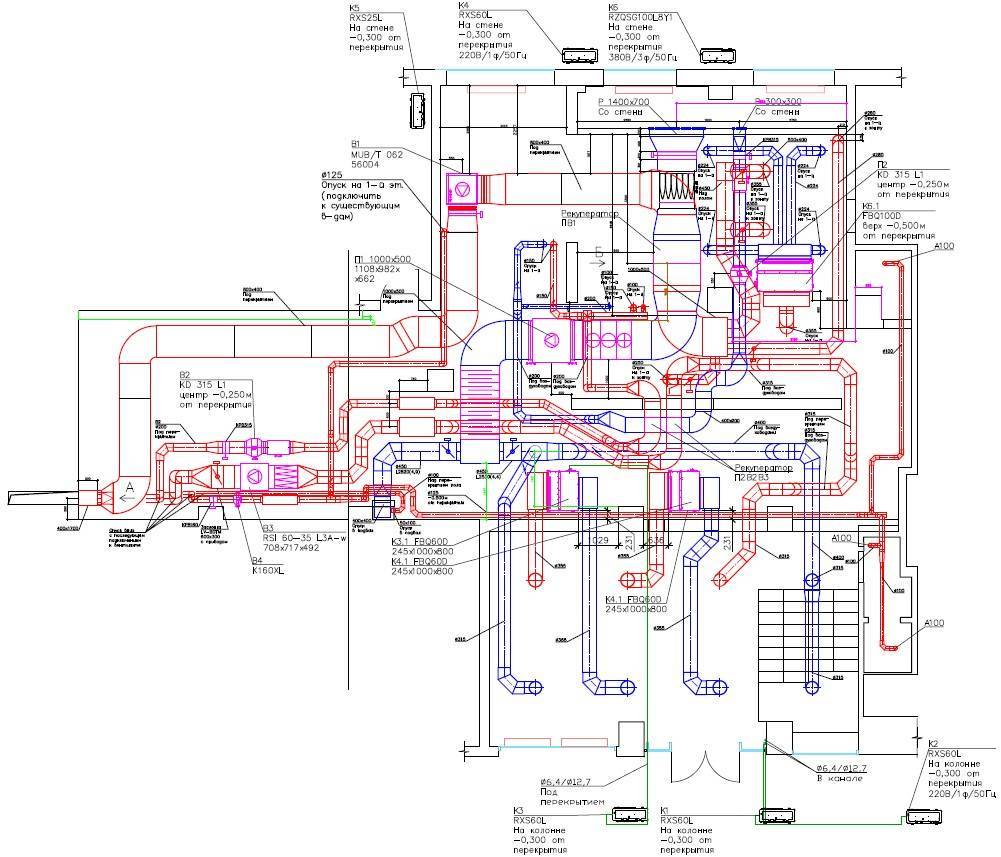

Столы стоит расставлять, придерживаясь схемы вентиляции помещения

Регулировать параметры подаваемого воздуха следует для того, чтобы обеспечить комфорт пребывания клиентов. Регулятор должен устанавливаться без общего доступа к нему.

Нормативные документы, связанные с системой вентиляции

При проектировании системы вентиляции может использоваться Справочное пособие «Проектирования предприятий общественного питания».

Согласно установленным нормам в рассматриваемом документе вентиляционные системы должны быть защищены от грызунов. На кухне, где есть довольно большое количество источников пара и различных запахов, приточно-вытяжная система должна быть представлена локализующими устройствами. При этом проводится проектирование вентиляции отдельно для следующих групп помещений, которые могут стать частью кафе или ресторанов:

Уборных и душевых раздевалок, которые предназначены для сотрудников.
Камер пищевых отходов. Воздух, который образуется в последствие гниения, не должен попадать в общую систему.
Охлаждающей камеры для овощей, зелени, фруктов.
Производственных помещений, которые могут быть представлены кухнями, холодильными помещениями и так далее.
Для помещений, которые предназначены для посетителей.

Необходим определенный набор нормативных документов

В рассматриваемой документации приведены таблицы и другая информация, которая позволяет создать систему вентиляции для обеспечения камфорных условий пребывания.

В заключение отметим то, что система вентиляции должна создаваться с учетом установленных норм безопасности. Они заключаются в защите воздуховодов от воздействия огня, так как именно по им происходит распространение пожара с помещения в помещение.
