Качественная вентиляция в ванной комнате и туалете

5 Приборы с дополнительными функциями

Если устанавливать отдельный включатель для устройства, то саму модель можно выбрать с дополнительными полезными функциями. Они сделают пользование более удобным.

Среди таких функций можно отметить самые популярные:

1. 1. Вмонтированный фотоэлемент. Он будет фиксировать момент входа человека в туалет и будет включать и выключать устройство. Это позволяет сэкономить очень много электричества.
2. 2. Обратный клапан. Такая функция частично рассматривалась выше. Благодаря ей можно предотвратить попадание неприятных запахов в помещение от соседей за счет клапана или заслонки.
3. 3. Датчик процента влажности. Вентилятор будет включаться, когда нужно, и выключаться при достижении необходимого уровня влаги или критических показателей.
4. 4. Таймер. С его помощью можно настроить работу вентилятора в любое время.
5. 5. Режим проветривания. Также включается в случае повышения влажности, поскольку устройство, как правило, работает на минимальных настройках. При достижении определённого процента влажности устройство включается на полную мощность.

Если в доме туалет и ванная расположены отдельно, то можно использовать только один вентилятор. В этом случае нужно просто соединить вентилятор гофрой в стене. Это позволит обеспечить проветривание двух комнат одновременно.

Виды вентиляции

Все вентиляционные системы жилых и нежилых помещений по способу перемещения воздуха разделяют на два вида: естественные и принудительные. Далее немного подробнее о каждой из них.

Естественная вентиляция. Эта система вентилирования создается на этапе создания проекта дома. Естественная вентиляция представляет собой специально созданные каналы из труб, пластика или кирпича, проходящие по некоторым помещениям и выходящие, как правило, на чердак или крышу. Свежий воздух при этом попадает из щелей в окнах и дверях, а затем удаляется естественным путем через вытяжное отверстие в вентиляционный канал.

Естественная циркуляция воздуха

Существенным недостатком данного вида вентиляции является высокая зависимость от внешних факторов – погодных условий, скорости ветра, температуры, при отсутствии (или присутствии) которых она попросту перестает работать. Чего нельзя сказать о следующем виде вентиляции.

Принудительная вентиляция. Она обычно применяется тогда, когда естественная вентиляция перестает работать или ее недостаточно. Принцип ее прост: в вентиляционное отверстие санузла монтируется специальный прибор, который искусственно создает тягу, обеспечивая помещение свежим воздухом вне зависимости от внешних факторов, погодных условий или загрязненности каналов. Кроме этого, в системах искусственной вентиляции могут присутствовать различные фильтры, охладители, нагреватели, которые дополнительно расширят ее возможности.

Как проверить, работает ли вентиляция

В старых домах часто нарушается работа вентиляционных шахт: со временем они засоряются и перестают выполнять свои функции. Поэтому сначала нужно проверить состояние вентканала. Если он забит чем-либо, снизится эффективность не только естественной, но и принудительной вентиляции.

Узнать, в рабочем ли состоянии вентиляция в ванной комнате, просто:

1. В квартире приоткрывают форточки и дверь в ванную комнату.
2. Берут марлю, салфетку или носовой платок и прикладывают к отверстию вентиляционного канала.
3. При качественной работе воздуховода ткань или бумага будет сама держаться возле отверстия. Чем плотнее прижимается платок или салфетка, тем лучше тяга в шахте. Если они не держатся, падают, значит, что-то с каналом не так, нужно выяснять причину, почему вентиляция не работает.

Можно провести и другой тест, он также весьма прост и показателен:

• также приоткрывают форточки и двери;
• зажигают свечу и подносят к выходу шахты;
• если огонек наклоняется в сторону отверстия, то тяга есть, если он горит, не шелохнувшись, то воздух стоит на месте.

Затем опыты следует повторить с закрытыми форточками и дверями. Если и в этом случае огонек отклоняется или листок прилипает к отверстию, значит, тяга хорошая, сильная. В этом случае вряд ли возникнет необходимость в установке принудительной вентиляции. Если тяга отсутствует, то не помешает установить дополнительный вентилятор.

Как проверить и улучшить естественную вентиляцию?

Прежде чем приступать к коренным переменам, нужно сначала проверить работу вентиляции в ванной и туалете. Вполне возможно, что их работу можно улучшить, не прибегая к серьезным переделкам. Как это сделать?

К вентиляционной решетке необходимо поднести листок обычной бумаги. При исправной вентиляции он должен прилипнуть к решетке, особенно если приоткрыть дверь в санузел. Если же он упал – то система воздухообмена явно не справляется.

Как попробовать улучшить работу штатной вентиляции?

• Проблема может быть в засорившемся воздухопроводе. Жителям многоквартирных домов самостоятельно прочищать канал вентиляции не рекомендуется, лучше вызвать специалиста из обслуживающей компании. Но бывает, что помогает и простая очистка вентиляционной решетки.
• Надо обеспечить приток воздуха в квартиру. На пластиковые окна устанавливаются специальные воздухозаборники, в некоторых моделях они присутствуют «по умолчанию». Есть устройства вентиляции, которые монтируются в стены. Их рекомендуется ставить под окнами, недалеко от радиаторов отопления. Так они будут менее заметны, к тому же поступающий в квартиру воздух сразу будет нагреваться.
• В самой квартире тоже не должно быть препятствий для циркуляции воздуха. Именно для этой между дверью и поверхностью пола оставляют промежуток в 1–2 см. Если в ванной или туалете сделать его невозможно по каким-нибудь причинам, то на помощь придут вентиляционные решетки, устанавливаемые в нижней части двери. В некоторых моделях решеток есть даже звукопоглощающие клапаны, а распространению запаха из туалета воспрепятствует правильная вентиляция.

Если же все эти мероприятия не привели к ожидаемому результату, то придется устанавливать вентилятор и осуществлять циркуляцию принудительно.

Как сделать дома своими руками?

Выход вентиляции должен находиться выше уровня крышитутздесь

• Если длина горизонтального желоба больше 1 м, то необходимо установить дополнительный вентиляционный вентилятор. Иначе вытяжка не сможет по максимуму справляться с поставленными задачами.
• Если вентилятор потребляет слишком много энергии, то возникнет дополнительное аэродинамическое сопротивление. В этом случае прибор устанавливается напрямую через наружную стену.

1. производительностью оборудования;
2. видом системы;
3. основными правилами монтажа.

Расчет производительности вентилятора

Совет
Мощные вентиляторы расходуют больше электроэнергии, шумят, могут доставлять дискомфорт домочадцам

Поэтому при покупке следует дополнительно уделять внимание на эти факторы.

Схема

вентиляции

1. Выполнить в стене отверстие под трубу диаметром в 110-150 мм. При этом углубление должно быть под потолком, а сама перегородка разделять помещение от улицы.
2. В готовое отверстие вставить воздушный клапан, закрывающийся с двух сторон декоративными решетками. Лучше выбрать клапан, дополнительно оснащенный регулятором в виде ручки и задвижки. Элементы помогут закрывать и открывать вытяжку, оставлять небольшой зазор.

Принудительная вентиляция обустраивается следующим образом

1. Выполнить отверстие в стене.
2. Установить клапан.
3. Если вентилятор представляет собой настенную модель, то необходимо вставить трубку из пластика (о монтаже вентиляции из пластиковых труб читайте тут). Такое изделие оснащается решеткой с обратной стороны.
4. Если это канальная модель, то установить ее в стену (как сделать вентиляцию в стене?). Затем закрыть решетками с двух сторон.

Как правильно провести и установить?

Монтаж любой вентиляционной системыЛишние зазоры станут причиной накопления влажного воздуха в ванной комнате
Совет
Использовать только исправные приборы, инструменты, качественные крепежные изделия. Если владелец частного дома не уверен в собственных силах в данных видах работ, то лучше вызвать специалистов. Это позволит сэкономить время и финансы.

другой публикации

Вентиляция в ванной в частном доме

Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета

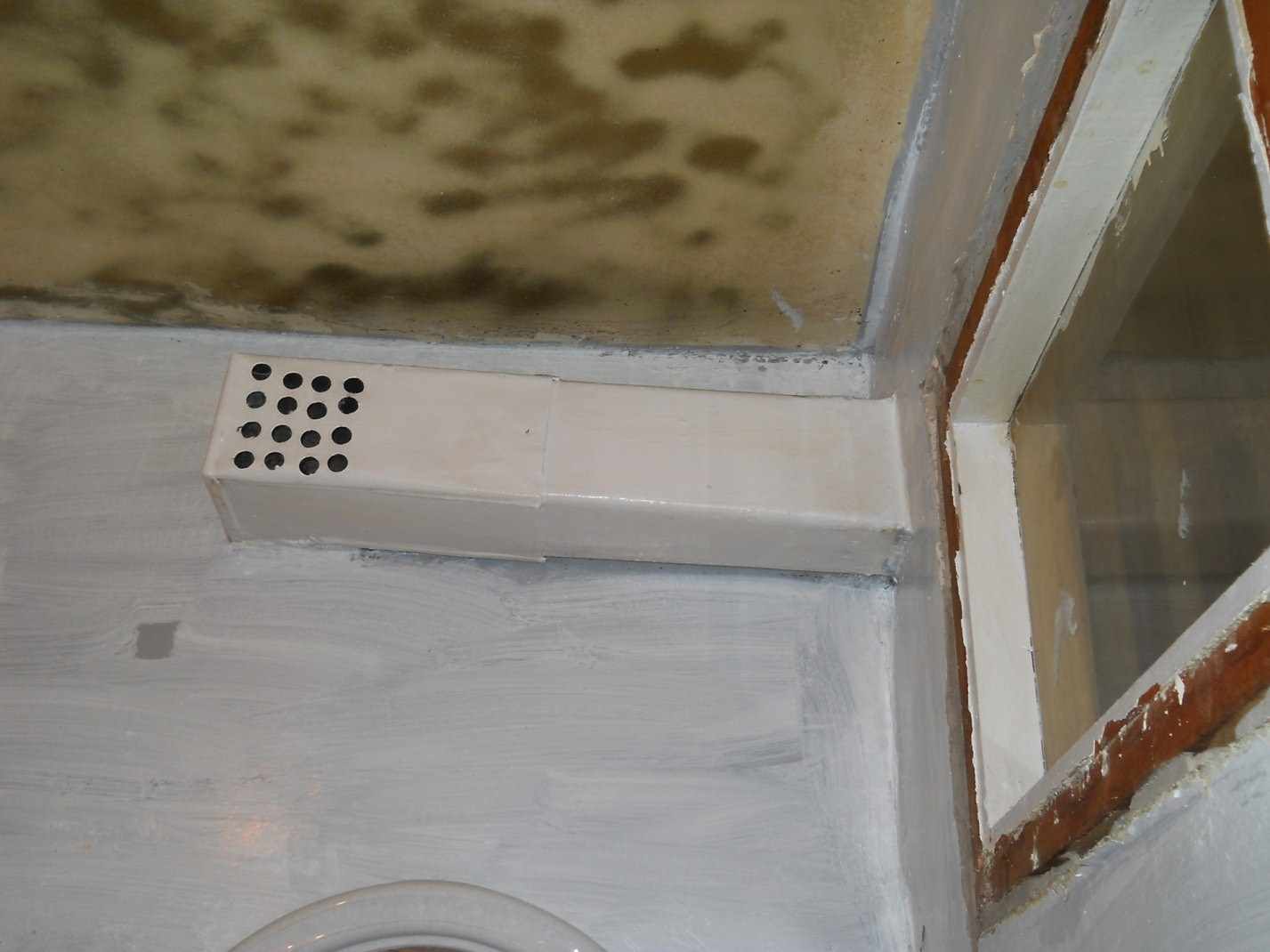

Что касается плесени, то она оседает в легких человека, а это чревато развитием опасных патологий дыхательных органов, начиная от банального насморка вплоть до аллергии и бронхиальной астмы.

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.

Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:

• естественная, а также принудительная;
• кольца в двери;
• есть возможность установить решетку на вентиляцию;
• приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

Схема вентиляции в ванной комнате и туалете в частном доме

Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.

Рекомендуем еще одну полезную статью: Какой лучше вентилятор для вытяжки в ванной комнате выбрать.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева

Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.

Проверка вентиляционной системы

Чтобы оценить работу имеющейся вентиляции, проводят ее проверку при помощи листа бумаги, свечи или зажигалки.
Этапы проверки:

1. Приоткрыть дверь в ванную/ туалет и форточку (окно) в близлежащем к нему помещении.
2. Поднести к вентиляционному каналу зажженную свечу или зажигалку и смотреть на пламя. Если факел огня наклоняется в сторону трубы, то происходит естественный воздухообмен, тяга есть. Вместо пламени можно использовать лист бумаги, которым нужно закрыть отверстие канала, если он «прилип», значит, вентиляция работает.
3. Далее нужно повторить эти этапы с закрытым окном/ дверью. Таким образом, можно узнать, существует ли потребность в дополнительной вентиляции. Если тяги нет, то нужно установить небольшую решетку, расположив ее в двери или в стене санузла.

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

• вытяжную;
• приточную;
• смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Виды вентиляции

По своему характеру вентиляция может быть естественной или принудительной.

В подавляющем большинстве многоквартирных домов старой постройки еще на этапе проектирования планировалась установка вентиляции естественного типа. В этом случае движение воздуха по квартире осуществляется только за счет перепадов давления в помещении и за его пределами. С учетом этих факторов и рассчитывались размеры вытяжных отдушин и воздухопроводов, их конфигурация. Но такая вентиляция в туалете и ванной не всегда справляется с возложенной на нее задачей. И дело тут не всегда в неверных расчетах проектировщиков.

Дело в том, что для хорошей циркуляции необходим постоянный приток свежего воздуха. В советский период он осуществлялся за счет недостатков используемых на тот момент материалов: через щели в деревянных оконных рамах, стенах, неплотно закрывающихся дверей. Улучшая свое жилище, люди постепенно ликвидировали эти источники поступления свежего воздуха. Теплоизоляция стен, установка уплотнителей на дверях, замена окон на пластиковые стеклопакеты – все это свело воздухообмен с окружающей средой к минимуму. Поэтому все чаще прибегают к установке принудительной вентиляции, особенно в ванной комнате и туалете.

Работа вентиляции этого типа основана на применении вентиляторов для обеспечения циркуляции воздуха. Она стала практически нормой при строительстве частных домов, но и в квартирах на нее переходят все чаще. Механическая вентиляция позволяет обеспечить необходимый микроклимат в помещении, не изменяя параметры имеющихся воздуховодов.

Особенности системы

Без притока свежего воздуха появляются следующие проблемы

• Скапливается конденсат.
• Образуется налет жидкости на стенах, потолке, кафеле, сантехнике и мебели.
• Предметы личной гигиены становятся источниками различных заболеваний и инфекций.
• Появляется грибок, плесень. Эти «друзья влажности» влияют на человеческий организм не самым лучшим образом.
• В щелях, трещинах и прочих пустотах заселяются, активно размножаются «неприятные соседи».
• Нарушается эстетическая привлекательность интерьера.

Затхлый запах – еще один фактор отсутствия вентиляции
Важно
Сегодня владельцы частных домов отдают предпочтение комбинированной вытяжке. Она представляет собой две системы – включение вентилятора при эксплуатации ванной и естественную вентиляцию во время ее простоя.

Что делать, если вентиляция плохо работает?

Но не всегда удается сделать так, чтобы вентиляция обеспечивала нужный воздухообмен и на то есть разные причины – порожки в дверях, препятствующие перетеканию воздуха из помещения в помещение, недостаточное сечение вентканала, большое число поворотов и потери по длине.Для улучшения проникновения в ванную воздуха из других помещений, можно использовать специальные двери с отверстиями в нижней части, оформленные декоративными решетками. Также можно сделать такие отверстия самостоятельно с помощью дрели.

Но все это можно исправить, если воспользоваться вентилятором, встраиваемым в вентрешетку помещения ванной. В одной из публикаций мы уже писали о том, как выбрать вентилятор для ванной. Здесь лишь напомним основные правила выбора:

1. Производительность не менее 25 куб.м./ч для ванной и 50 куб.м/ч для совмещенного санузла.
2. Низкий уровень шума, наличие специальных шумогасителей, прокладок и втулок.
3. Хорошо, если вентилятор оборудован обратным клапаном, предотвращающим перетекание воздуха из вентканала обратно в помещение.
4. Низкое энергопотребление.
5. Опционально можно рассмотреть и такие функции, как включение по датчику влажности или движения, а также наличие таймера отключения. Хоть это и добавит стоимости вентилятору, но также прибавит и дополнительные удобства при его использовании.

Разновидности вентиляции

Чтобы избежать таких неприятных явлений, как появление плесени, грибка, запаха канализации, конденсата на стенах/ потолке, санузел должен хорошо проветриваться. Современные отделочные материалы очень дороги, поэтому перед тем, как проводить ремонт нужно выполнить работы по монтажу новой или улучшению существующей системы вентиляции.

По воздухообмену

Виды:

• естественная;
• искусственная.

Естественная вентиляция осуществляется за счет разницы давлений внутри и снаружи дома. Свежий воздух поступает через входные двери, в щели между рамами и окнами. А поскольку существует тенденция установки герметичных стеклопакетов, качественных дверей, то стихийная циркуляция не происходит. Для воздухообмена остаются только вентиляционные каналы. А что делать, если они не обеспечивают должное проветривание помещения, система, как говорят, не тянет ?
Дополнительно к естественной циркуляции, уводящей загрязненный воздух через канал в трубе (шахте), устанавливают вентилятор. Он создает пониженное давление. В то же время из других помещений поступает свежий воздух, замещая использованный с повышенной влажностью. Неприятные запахи вместе с ним тоже улетучиваются.

По назначению

Типы:

• приточная;
• вытяжная;
• смешанная.

Приточная вентиляция обеспечивает поступление воздуха принудительно, создавая зону повышенного давления, тем самым вытесняя загрязненный газ через канал.

Вытяжная система – это увод старого воздуха в канал естественным путем, причем его место тут же занимает новый, поступивший из близлежащих помещений.

Смешанная система совмещает в себе оба предыдущих варианта.

По конструкции

Виды:

• канальная;
• без каналов.

В квартире обычно не подводят каналы и к ванной, и к туалету, выполняют только один выход, а между двумя помещениями делают вентиляционное окно. Для участков жилой зоны требующих активного воздухообмена устраивают канальную систему.

Особенности вентиляции санузла в деревянном доме

Дома, построенные из натурального дерева, отлично пропускают воздух, обладают особенностью отдавать или забирать влагу.

Но несмотря на это, вентиляция санузла в деревянном доме является очень важной частью всей конструкции, ведь при повышенной влажности в ванной и санузле существует прямая угроза появления грибка, плесени. Помимо этого, возможно прогнивание несущих конструкций, что может привести к разрушению дома

Устройство вентиляции деревянного дома рассчитывается, исходя из таких данных:

• Максимальная скорость потока не должна превышать 0,3 м/сек.
• Относительная влажность допустима до 65%.
• Температура воздуха внутри помещения должна быть в пределах +25 °С летом и +18 °С зимой.
• Вентиляция в ванной комнате в деревянном доме должна иметь проточность 25 м³/час для раздельной системы и 50 – 70 м³/час для совмещенного санузла.
• Проверка работоспособности вентиляции и устранение неполадок.
• Полноценно работающая вентиляция в ванной комнате и туалете частного дома обеспечивает защиту помещения от сырости и разрушения, а людей — от болезней, связанных с развитием грибков и плесени.

Для проверки работоспособности обычно применяется два проверенных метода:

1. Нужно поднести зажженную спичку к решетке вентиляции. При нормальной работе пламя значительно отклоняется в сторону потока воздуха.
2. Поднести к вентиляционному отверстию обрывок тонкой бумаги. В случае полноценного функционирования системы бумага прилипает к решетке.

Если этого не происходит, значит, налицо проблемы с тягой в вентиляционной шахте. Здесь причин может быть несколько, начиная от засора и заканчивая неудачной установкой или расчетом системы. Устраняется неисправность путем чистки шахты или перестройкой всей вентиляции.
