Виды и назначение вентиляционных лент для кровли

Устройство ↑

Отметим основные элементы вытяжки кровли:

• проходные элементы. Проход вентиляции через мягкую кровлю, вообще говоря, это проем  через перекрытие сквозь крышу. Внутри него проходит труба из металла, толщина стенки которой больше миллиметра;
• вытяжные отверстия;
• продухи на карнизных свесах;
• воздушный зазор от 5 мм, который оставляют между обрешеткой  и слоем теплоизоляции. Для этого на стропила набивают контробрешетку.

Выход воздуха осуществляется в двух вариантах: точечным либо непрерывным.

vent-konek-3vent-konek-4

• Точечные устанавливают на  отдельных участках ската либо конька. Их отличает грибообразная форма. Аэраторы этого типа либо интегрируют в общую вентиляционную систему строения, либо снабжают встроенной вытяжкой.

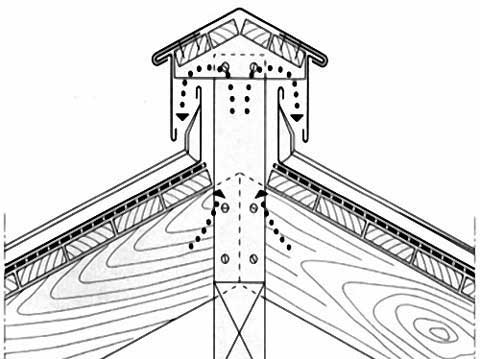

• Непрерывные системы, устанавливаемые вдоль всего конька,  можно устанавливать практически на любой крыше, в особенности на битумной.

Способы вентиляции подкровельного пространства

Варианты вентиляции подкровельного пространствва.

Вентиляция пространства, находящегося под кровлей (чердачного перекрытия) может осуществляться двумя способами: непрерывным и точечным. Отличаются они распределением выходящего потока теплого воздуха, уносящего с собой водяные пары и создающего под крышей нормальный микроклимат.

Способ непрерывной вентиляции применим только на этапе укладки металлочерепицы на крышу. Суть ее в том, чтобы площадь вентиляционных зазоров у карниза (величина поступающих воздушных потоков) была равна площади вентиляционных зазоров у конька крыши (величина исходящих воздушных потоков). Кроме того, их общая площадь должна составлять не менее 1% от площади кровли. Как правило, вентиляционные зазоры, их размещение и площадь определяются на этапе проектирования строения, в крайнем случае, перед монтажом кровли из металлочерепицы. Верхние зазоры выполняются конструктивно, затем закрываются специальными защитными накладками.

Второй способ сводится к направлению исходящих воздушных потоков в трубу, монтаж которой производится на крыше в непосредственной близости от конька. Устанавливается вентиляционный выход на уже собранной крыше.

Как выбрать точечный выход вентиляции

Виды вентиляционных выходов.

Для небольшого строения со скатной или вальмовой крышей при общей площади поверхности, покрытой металлочерепицей, до 60 кв.м достаточно одного точечного выходного вентиляционного элемента. Если площадь покрытия больше указанного, точечных выходов для вентиляции придется сделать несколько. Если же крыша имеет сложную конструкцию и имеет несколько коньков, точечные выходы устанавливаются возле каждого конька. Где их располагать, решает хозяин. Главное условие: каждый вентиляционный выход должен быть расположен не далее, чем в 60 см от конька. Но если на одном листе металлочерепицы уже установлен вентиляционный выход, не желательно на нем же устраивать второй, так как монтаж сопряжен с повреждением покрытия в месте врезки и крепления конструкции.

Промышленностью выпускаются готовые комплекты вентиляционных выходов для кровли из металлочерепицы. Принцип устройства самого вентиляционного выхода и технология его установки практически не зависят от фирмы-изготовителя, но различия имеются. Не только в стоимости, но и в некоторых “фишках”, как правило, далеко не лишних для того, кто решается сам сделать вентиляционный выход на крыше дома

При выборе комплекта следует обратить внимание на следующие характеристики:

1. Профиль накладки выходного элемента должен соответствовать профилю примененной металлочерепицы.
2. Цветовое решение.
3. Пределы климатических условий, которые выдержит данное устройство.
4. Комплектность. Кроме выходного элемента обязательно наличие инструкции по монтажу, шаблона, специальных накладок, крепежа и проходного элемента, без которого качественно выполнить проход через кровлю практически невозможно. В некоторых случаях проходной элемент приобретается отдельно.
5. Диаметр трубы. Чем больше площадь крыши, тем (в разумных пределах) большего диаметра должна быть труба. Можно сэкономить, выбрав для вентиляции небольших чердачных помещений (при сложной конструкции крыши) трубы с минимальным диаметром.
6. Дополнительные функции, обеспечивающие более активное вентилирование (встроенный механический или электрический вентилятор) или помогающие произвести монтаж выходного элемента с большим комфортом (встроенный спиртовой уровень).

https://youtube.com/watch?v=1J7bHCdNWkg

Подготовка к монтажу выходного элемента

Любая работа не может быть выполнена без соответствующей оснастки. Для того чтобы произвести монтаж вентиляционного выхода, понадобятся следующие инструменты:

• ножовка по металлу;
• ножницы по металлу;
• дрель;
• карандаш (маркер);
• строительный уровень;
• шуруповерт.

Для установки проходного элемента и последующей герметизации крыши следует запастись герметиком, лучше силиконовым. Приобретенный набор элементов для вентвыхода еще раз проверяется на комплектность.

Предпочтительнее приобретать вентиляционный выход в полном комплекте. Инструкция по монтажу и сборке вентиляционного выхода должна быть изучена перед началом установки, чтобы процесс прошел гладко. При выполнении работ необходимо пользоваться “родной” инструкцией, особенно если мастер выполняет монтаж выхода впервые.

Технология монтажа ↑

Плоская

Для плоской кровли последовательно производят следующие типы работ.

Подготовка основания. Ее поверхность выравнивают, предварительно заделав все имеющиеся дефекты: сколы, трещины и выбоины.

Оптимальным вариантом подготовки основания считается устройство стяжки из цементно-песчаной смеси или асфальтирование перекрытий с учетом уклона в 2–3⁰.

Пароизоляция и теплоизоляция

При укладке этих слоев важно выполнять ее непрерывно, сплошным массивом, не допуская каких-нибудь трещин или разрывов.
Устройство гидроизоляции и  стяжки.
Кровельный настил. В современном строительстве чаще всего используют битумосодержащие наплавляемые материалы. Полотна материала приклеивают к основанию, предварительно расплавив специальный слой

Укладку выполняют с нахлестом в 8–10 см в направлении, поперечном к уклону.

В процессе монтажа должны быть четко обозначены выходы вентканалов. Все места примыканий в дальнейшем изолируют.

Вентиляция здесь, в частности, организована через отверстия, расположенные по краям крыши. Их обязательно закрывают сетками, чтобы оградить от попадания внутрь насекомых.

Скатная

В случае скатной крыши руководство по устройству дополняется еще обязательными этапами обустройства вентилируемого карниза и вытяжки на коньке. Для эффективного функционирования вентиляционных зазоров, предусмотренных при установке кровельного пирога, необходимо, с одной стороны, получить приток воздуха извне, а с другой – обеспечить выход влажному воздуху с верхней коньковой части. Для этого,

во-первых, по нижней стороне карниза при обшивке оставляют зазоры или специальные отверстия, которые закрывают мелкой стальной сеткой – это защита от птиц и насекомых.

Один из современных вариантов решения проблемы забора воздуха – установка сплошной подшивки карниза панелями с перфорацией, предназначенной для вентилирования крыши.

во-вторых, коньки должны быть особой конструкции – вентилируемые.

Если по той или иной причине такая возможность не предвидится, то воздух через вентилируемые зазоры, оставленные на нижней и верхней части крыши, выводят наружу посредством особых вентиляторов.

Если для покрытия крыши применяют волнистые листы, неважно какие они – металлические или нет, проблема связывания верхних продухов с атмосферой решается автоматически, даже если использовать «плоский» конек – воздух будет выходить через зазоры на профиле кровельного материала. В этом случае остается обеспечить работу только нижнего зазора

2023 stylekrov.ru

Виды и функции вентиляционной ленты

В зависимости от назначения вентиляционная лента бывает:

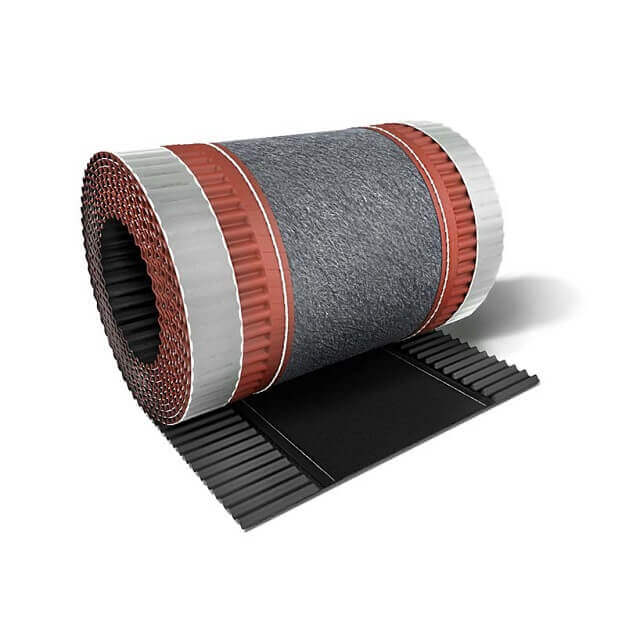

• коньковая;

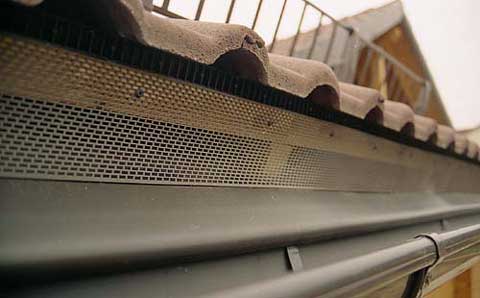

• перфорированная (аэроэлемент свеса).

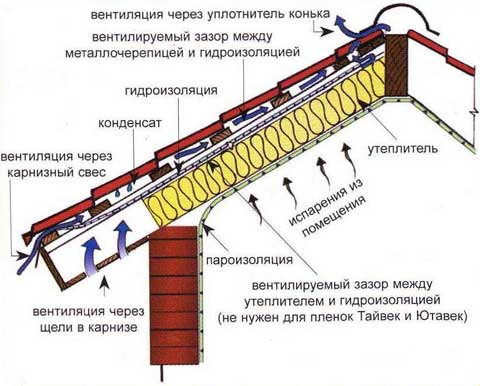

Утепленные скатные кровли должны вентилироваться. При отсутствии воздухообмена в кровельном пироге скапливается влага, разрушающая деревянный несущий каркас и материал кровли. Ухудшаются изоляционные свойства утеплителя.

Без вентиляции под кровлей постоянно собирается конденсат. В больших количествах он просачивается через потолок, вызывает появление плесени и портит внешний вид жилых помещений.

Чтобы предотвратить этот процесс, необходимо обеспечить свободное движение воздуха в кровельном пироге. Воздух проникает сюда из-под карнизного свеса (карнизные продухи) и выходит через конек (коньковые продухи). Между гидроизоляцией и кровельным материалом крепится контрбрус, создающий зазор для движения воздуха. В таких условиях деревянные конструкции крыши прослужат дольше, чем при постоянном воздействии влаги и грибка.

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

• Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
• Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
• Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

• Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
• Место установки УП тщательно промазывается мастикой.
• Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Монтаж вентиляционного выхода на крыше из металлочерепицы

На других типах кровель последовательность монтажа отличается незначительно:

• Как правило, на каждые 60 м2 поверхности крыши приходится один вывод вентиляции на расстоянии от конька не более, чем на 60 см.
• На крышах со сложной архитектурой (ендовых и пересекающихся) количество элементов вентиляции должно быть большим.
• Определяется место расположения на крыше проходного элемента.
• Для его установки используется шаблон, который укладывается на верхнюю волну металлочерепицы и обрисовывается.
• В металлочерепице зубилом и ножницами по металлу проделывают отверстие по намеченной линии.
• Вырезают соответствующие отверстия в нижних слоях «кровельного пирога».
• Шурупами крепят уплотнительное резиновое кольцо к поверхности волны металлочерепицы. По внешнему его контуру наносят силиконовый герметик.
• Проходной элемент устанавливают на место, петли уплотнителя надеваются на штырьки проходного элемента.
• Шурупами скрепляют проходной элемент с металлочерепицей.
• В проходной элемент вставляется труба выхода и проверяется ее вертикальность.
• Труба фиксируется шурупами в вертикальном положении.
• Изнутри прибивается уплотнитель для слоя гидроизоляции. При прохождении вентиляционной трубы через паро- и гидроизоляцию их края скрепляют с трубой самоклеящимися лентами.

Вас также может заинтересовать статья «Покрытие крыши металлочерепицей по всем правилам«.

Наверняка вы пришли к мнению, что в процессах монтажа вентиляции на крыше нет особых трудностей.

Вентсистемы вашего дома будут эффективными, если вы заблаговременно и правильно определите высоту и места расположения вентиляционных выходов различных подсистем вентиляции. А срок службы кровли, нарушенной проходкой через нее вентиляционных выходов, нисколько не сократится, если будет использован стандартный проходной элемент, предназначенный именно для материала вашей кровли.

Правильный монтаж гидроизоляционной мембраны

Способ монтажа гидроизоляционных мембран отличается в зависимости от того, куда она укладывается — на кровлю или на стены. Но общие этапы укладки гидроизоляционных мембран следующие:

1. Гидроизоляционная мембрана всегда укладывается на утеплитель, который предварительно монтируется на кровле и стенах.
2. Мембрана нарезается на куски необходимой длины и расстилается на поверхности.
3. Монтаж мембраны осуществляется снизу-вверх горизонтальными полотнищами нужной длины.
4. Для фиксации на деревянных элементах можно использовать строительный степлер.
5. Последующие слои мембраны накладываются с обязательным нахлестом примерно в 10 см.
6. Для надежной защиты стыков используется специальная монтажная лента.
7. Следующий этап — закрепление мембраны деревянными брусками и монтаж наружной обшивки для стен или кровельных материалов для крыши.

Монтаж гидроизоляционной мембраны — это несложный процесс, который не требует особых навыков. Более подробно читайте в статье «монтаж гидроизоляционной плёнки» и смотрите видео ролики.

Расчёт карниза крыши из металлочерепицы

Расчёт количества кровельного материала для карниза, как правило, не производится отдельно и рассматривается в контексте подсчёта общего расхода материала на скат крыши. Если же необходимо рассчитать отдельно расход металлочерепицы на обустройство карниза, то нужно учитывать, что нахлёст следующего по высоте листа равен 130 мм. Нахлёст соседних листов между собой равен 80 мм, что при стандартном размере металлочерепицы 1180 мм, даёт полезную ширину 1100 мм. Выбор длины листа зависит от пожеланий заказчика, но стандартные размеры составляют:

• 480 мм;
• 1180 мм;
• 2230 мм;
• 3630 мм.

С учётом нахлёстов полезную площадь можно рассчитать по представленным табличным данным.

Таблица: эффективная площадь листа металлочерепицы

Стандартнаядлина, мм	Полезнаяплощадь, м2
480	0,528
1180	1,155
2230	2,31
3630	3,85

Определить необходимое для карниза количество кровельного материала можно путём расчёта по формуле S_k= L_к.с. ∙ (L_д + 2 ∙ L_ф.с.), где:

• S_k − площадь карниза;
• L_к.с. − длина карнизного свеса;
• L_д − длина дома;
• L_ф.с. − длина фронтонного свеса.

Важно учитывать припуск, необходимый для раскроя листов, особенно при скатах сложной формы. Его обычно выбирают в пределах от 10 до 20% от площади ската в зависимости от конфигурации крыши

Остальные элементы карнизных свесов рассчитываются следующим образом:

Остальные элементы карнизных свесов рассчитываются следующим образом:

1. Размеры кобылок зависят от длины карниза и количества стропил, а крепёжные элементы подбираются в зависимости от способа фиксации и рассчитываются индивидуально для каждой крыши.
2. Длина и ширина лобовой доски подбираются так, чтобы она закрывала свесы стропил.
3. Длина карнизной планки подбирается с учётом нахлёста в 5–10 см и равна длине ската с фронтонными свесами. Отделочный материал для карнизного короба рассчитывается в зависимости от длины карниза и расстояния от лобовой доски до стены здания с учётом монтажа крепёжных планок различного назначения (F- и J-планки).

Отдельно нужно остановиться на подсчёте количества кронштейнов для желобов водосточной системы. Производители на основе нормативов по СНиП рекомендуют устанавливать их через 50–70 см с соблюдением уклона 3–5 мм на погонный метр жёлоба.

Кронштейны под желоба в зависимости от типа системы крепятся к лобовой доске или к первой доске обрешётки

Вентиляция фальцевой кровли

Фальцевая крыша, как и все остальные виды кровель, нуждается в нормальной циркуляции воздуха в подкровельном пространстве. И это обеспечивают с помощью зазора между покрытием и теплоизоляционным слоем не менее 50 мм, для чего собирают обрешётку из бруса 50х40 или 50х50 мм. К тому же утеплитель для большей надёжности защищают пароизоляционной плёнкой.

Для вывода влаги из вентзазора на крыше монтируют выход вентиляции для фальцевой кровли на расстоянии от конька не более чем 0,6 м.

Выход вентиляции для фальцевой и мягкой кровли используется для отвода влаги из вентзазора

Уложенная по всем правилам и хорошо проветриваемая фальцевая кровля прослужит около 25 лет без капитального ремонта.

Крышный приточный вентилятор

Приточный крышный вентилятор устанавливается на кровле здания и используется для подачи чистого воздуха. Вентилятор нагнетает воздух из окружающего пространства напрямую в магистральный воздуховод с последующей раздачей воздуха по всем помещениям.

Часто приточные крышные вентиляторы используют для систем подпорной противопожарной вентиляции с целью подачи воздуха в зоны пожарных выходов, лифтовые шахты и лестничные клетки. Такое решение позволяет обеспечить повышенное давление, предотвращающее загазованность и избыток дыма в этих помещениях.

Внешний вид крышного приточного вентилятора

Принудительная вентиляция кровли

При устройстве вентиляции кровли принудительного типа используют специальный кровельный вентилятор, устанавливающийся в верхнюю отдушину и обеспечивающий вытяжку тёплого воздуха из зоны кровли.

Принудительная вентиляция целесообразна в случаях, когда отсутствует возможность организовать необходимое количество отдушин для естественной системы, когда идёт строительство плоской крыши с отсутствием условий для нормальной терморегуляции кровли из-за слабой естественной конвекции.

Важно: лучший этап для установки вентилятора – это время, когда крыша только строится, поскольку устанавливать устройство в готовую крышу довольно затратное занятие. Из минусов вентиляторов можно отметить необходимость подвода электросети

Однако недостаток сомнителен, поскольку принудительная вентиляция не требует множества отдушин в крыше, а это повышает её надёжность

Из минусов вентиляторов можно отметить необходимость подвода электросети. Однако недостаток сомнителен, поскольку принудительная вентиляция не требует множества отдушин в крыше, а это повышает её надёжность.

Элементы вентиляции в строительстве

Вентиляция через кровлю – это важный элемент дома, от которого зависит надёжность и качество крыши. Данная система сохранит металлические каркасы от коррозии и защитит деревянные конструкции от гниения.

Необходимость использования уплотнителя

Многие потребители задаются вопросом о том, зачем необходимо использовать уплотнитель для металлочерепицы, если элементы столь плотно прижаты друг к другу. Ответ заключается в том, что листы хоть и близко расположены друг к другу, так что швов не заметно, между дополнительными элементами металлочерепицы все же остаются щели. Это обусловлено тем, что у финской и российской металлочерепицы профиль выполняется в виде волны. Этот признак – главное отличительное качество материала для крыши.

Доборные элементы в виде конька и ендовы имеют прямой профиль, поэтому между волной и плоскостью остаются большие отверстия, ширина которых достигает 150 мм, тогда как высота равна от 20 до 30 мм. Таким образом, уплотнитель устанавливается с двух сторон профиля на конек, с двух сторон ендовы, а также с одной стороны пристенной и ветровой планок.

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.

Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.

Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

• Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
• Воздуховод – трубы, которые проходят через отверстие в кровле.
• Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.

Рисунок 4. Эластичная проходка

Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.

Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.

Рисунок 6. Вывод фановой трубы через крышу в частном доме
