Регулировочные вентили отопления
Однако помимо вышеописанных типов запорной арматуры устанавливаются вентили для регулировки отопления. В качестве основного механизма перекрытия воды применяется игольчатая запорная конструкция или с регулировочной пластиной. В зависимости от выполняемых функций они разделяются на два типа:
- Автоматическая регулировка объема воды – чаще всего для этого используют конструкцию игольчатого вентиля для отопления;
- Смешивание 2-х потоков (с горячей и холодной водой) для создания нужного температурного режима. В автономном отоплении такие клапана монтируются на коллектор водяного теплого пола.
Вентили с термоголовкой
Вентиль с термоголовкой
Самая простая конструкция терморегулирующего вентиля отопления включает в себя игольчатый шток, который соединен с термостатическим элементом управления. В зависимости от температуры среды он имеет свойство расширяться или сжиматься. Так регулируется объем поступления теплоносителя в радиатор.
Это устройство монтируется непосредственно на входной патрубок радиатора. При выборе нужно учитывать, что балансировочные вентили для отопительной системы могут быть двух видов – с ручной установкой граничной температуры теплоносителя и с возможностью подключения к внешним датчикам. Последние называются сервоприводами и предназначены для монтажа на игольчатые вентили для радиаторов отопления или узлов смешивания.
Сервоприводы на коллекторе водяного теплого пола
В отличие от вентиля, предназначенного для отопления, сервопривод соединяется с внешним температурным датчиком или электронным блоком управления. При изменении каких-либо параметров нагрева воздуха в комнате или температуры на улице происходит смещение штока крана. Таким образом регулируется приток теплоносителя в конкретном участке системы.
Наружный термометр, подключенный к терморегулирующему вентилю, нужно монтировать в месте, на которое не падает прямой солнечный свет.
Можно ли использовать это устройство в комплекте с вентилем для радиаторов в отоплении? Чаще всего их монтируют на 2-х или 3-х ходовые клапан для смешивания горячей и холодной воды. Установка в батареях отопления нецелесообразна, так как регулировочный вентиль на радиатор будет выполнять те же функции, но стоимость его значительно меньше.
Наименование | Примечание | Цена, руб. |
Шаровой вентиль Valtec ½” | Нержавеющая сталь | 160 |
Игольчатый вентиль Fiv Oasi ½” | С возможностью монтажа термоголовки | 310 |
Термоголовка Danfoss | Горизонтальный монтаж | 816 |
Сервопривод Kermi | Установка через вентильный адаптер | 703 |
Независимо от выбора вентиля для системы отопления: игольчатого, регулировочного, для радиатора, нужно правильно подобрать модель с соответствующим монтажным узлом. После установки устройства пропускная способность системы и ее характеристики не должны измениться.
В видеоматериале рассказывается о нюансах монтажа термостатического вентиля на радиатор в однотрубной системе отопления:
https://youtube.com/watch?v=83LWCYqAFEk
Категории трубопроводной арматуры
Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные – ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные – ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40
Запорная арматура
В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.
Часто используются в отопительных системах следующие типы устройств:
- запорные клапаны;
- шаровые краны;
- игольчатый вентиль;
- задвижки.
Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.
Шаровые краны
Шаровый кран – это запорная арматура для радиаторов отопления. которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.
При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии
Запорные клапаны
Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.
Игольчатый кран
Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:
Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.
Виды кранов для батарей
Для установки на батарее предназначаются:
- запорная арматура для радиаторов (шаровые краны полуоборотные);
- воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
- балансировочные вентили для радиаторов;
- регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
- краны для слива теплоносителя.
Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.
Кран Маевского
Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.
Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.
Схематичное изображение крана Маевского
Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.
Шаровые краны: виды и параметры
При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.
Устройство шарового крана
Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.
Шаровые краны различаются:
- по материалу изготовления корпуса (латунь, силумин, полипропилен);
- по конструкции (прямой и угловой);
- по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).
Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.
Вентили с термоголовками
Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.
Вентиль с термоголовкой
Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.
Краны промывочные
Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.
Промывочный кран
Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.
Балансировочный вентиль
Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.
Балансировочный вентиль
В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.
3 Рекомендации по монтажу
На корпусе прибора находятся стрелки, указывающие направление движения водяных потоков
Во время установки это также важно учитывать. Перед началом монтажа механизма обязательно следует ознакомиться с инструкцией от производителя. Установить конструкцию нужно таким образом, чтобы она располагалась горизонтально, иначе под воздействием теплого воздуха от радиатора устройство будет неправильно работать
Если термостатический клапан монтируют на однотрубную систему, необходимо заранее провести установку байпасов под батареями, иначе при отключении одного радиатора вся конструкция выйдет из строя
Установить конструкцию нужно таким образом, чтобы она располагалась горизонтально, иначе под воздействием теплого воздуха от радиатора устройство будет неправильно работать. Если термостатический клапан монтируют на однотрубную систему, необходимо заранее провести установку байпасов под батареями, иначе при отключении одного радиатора вся конструкция выйдет из строя.
Электронные устройства, в отличие от полуэлектронных, нежелательно монтировать на кухне или вблизи котельной из-за их особой чувствительности. Целесообразно устанавливать подобные изделия в угловых помещениях, комнатах с низкой температурой и т. д
Важно учитывать некоторые общепринятые правила:
- нельзя допускать, чтобы агрегат устанавливался в местах сквозняков или попадания прямых солнечных лучей.
- рядом с терморегулятором запрещается располагать приборы, отдающие тепло (тепловентиляторы, различную бытовую технику).
Установка и регулировка кранов
Балансировочный кран ставится для регулировки потоков теплоносителя по пути к котлу
При установке шаровых кранов нерегулируемого типа используются простые схемы, позволяющие свободно размещать их на полипропиленовых отводах от стояка еще до поступления в батареи. Из-за простоты конструкции монтаж этих изделий возможен собственными силами. В дополнительной регулировке такие запорные вентили не нуждаются.
Гораздо сложнее смонтировать вентильные устройства на выходе отопительных батарей, где регулировка объемов потока обязательна. Вместо шарового крана в этом случае ставится регулировочный клапан на отопление, при монтаже которого потребуется помощь специалистов. Самостоятельно сделать это удается только после внимательного изучения инструкции по установке.
В зависимости от схемы компоновки приборов и разводки труб отопления возможен подбор специального крана угловой формы, подходящего для радиаторов с декоративным покрытием
При выборе изделия внимание обращается на величину предельного давления, обычно указанного на корпусе или в паспорте изделия. Оно с небольшой погрешностью должно соответствовать давлению, развиваемому в сети отопления многоэтажного жилого дома
Желательно придерживаться следующих рекомендаций:
- Для монтажа на радиаторы следует подбирать качественные краны из толстостенной латуни, образующие соединение с накидной гайкой – американкой. Ее наличие позволит при необходимости быстро отсоединить аварийную подводку без излишних вращательных операций.
- На однотрубном стояке потребуется смонтировать байпас, устанавливаемый с небольшим смещением от основной трубы.
Разновидности термоголовок
Можно выделить 3 группы термоголовок:
- ручные;
- электронные;
- механические.
Все они выполняют одинаковую функцию, различается лишь принцип работы.
Ручные термоголовки по внешнему исполнению похожи на кран. Путем поворотов регулятора добиваются нужного показателя на теплоносителе. Их устанавливают вместо классических шаровых кранов. Отличаются своей надежностью и малой стоимостью. Минус – неточность настройки и неудобство пользования. Также регулятор может ослабнуть из-за частого использования.
Электронный терморегулятор
Механические термоголовки обладают более сложной конструкцией. При этом установленная температура поддерживается автоматически. В основе лежит сильфон в виде цилиндра, внутри которого находится агент в жидком или газовом состоянии. При повышении температуры выше заявленной нормы начинает двигаться шток. Сечение канала сужается, уменьшается пропускная способность и температура опускается до заявленного значения. К преимуществам механических регуляторов можно отнести удобство использования, точность настройки автоматическую регулировку режима. Недостаток – более высокая стоимость.
Электронные
Виды балансировочного клапана
Балансировочного клапан способствуют достижению гидравлического баланса во время подготовки системы отопления. Существует два типа балансировочного элемента:
Статистический балансировочный элемент нужен для создания постоянного сопротивления, встроенного в систему. Все настройки для такого балансировочного устройства должны быть элементов может повлиять на потери через все остальные.
Динамические балансировочные устройства служат в качестве ограничителей расходов, регулирующие все потери. Настройка балансировочных элементов проводится на определенный уровень расходов, поддерживается в заданных конкретных рамках. При росте давления перед клапаном, он слегка приоткрывается, чтобы давление через балансировочный элемент стало выше. Это позволяет поддерживать и контролировать расход в желаемых рамках. Давление на выходе для динамического балансировочного клапана должно быть ниже определенного уровня, что буде гарантировать правильность в работе (сопротивление на самом отдаленном клапане не может быть около 0, в отличие от статического балансировочного клапана).
Балансировочные элементы бывают ручного типа и автоматического регулирующего типа. Даже самый качественный расчет требует настроек, в том числе и балансировочных устройств. Регулировка давления, температуры осуществляется с помощью регулирующей арматуры
Балансировочное устройство, как и другие элементы, очень важное, и имеет свои задачи. Регулировка в верхнем пороге давления – важный момент при наличии балансировочного регулирующего устройства
Выполнять балансировочную роль способен и вентиль. Но отличия от балансировочного элемента имеются. Он выполняет тонкую регулирующую задачу.
Балансировочный регулирующий элемент точно распределяет тепло. Балансировочные элементы имеют функциональный ряд:
- поддержка давления;
- ограничение расхода;
- запирание трубопровода.
Балансировочный элемент на автоматике держат в балансе поток в диапазоне 0-100%. Для автомата балансировочного устройства не имеет значение, какое снабжение: теплое или холодное.
Рис. 2 Перепускной регулирующий клапан
Балансировочный элемент работает без шума. Настройка балансировочного клапана автоматическая, не используется сложный расчет трубопровода. Автоматические балансировочные устройства позволяет разделять зону трубопровода на независимые друг от друга части. Кроме зональной балансировки, балансировочный клапан не нуждается в статической настройке.
Пошаговая инструкция регулировки температуры
Чтобы обеспечить комфортные условия пребывания в помещении нужно выполнить некоторые основные действия.
- Изначально на каждой батарее необходимо стравить воздух до того, пока из крана струйкой не потечет вода.
- Затем необходимо отрегулировать давление в батареях.
- Для этого в первой батарее от котла нужно открыть вентиль на два оборота, на второй – на три, и далее по такой же схеме, увеличивая на каждом радиаторе количество оборотов открываемого вентиля. Таким образом, давление теплоносителя равномерно распределится по всем радиаторам. Это обеспечит ему нормальное прохождение по трубам и лучший прогрев батарей.
- В принудительной системе отопления прокачку теплоносителя, контроль рационального потребления тепла помогут осуществить регулировочные вентили.
- В проточной системе хорошо регулируют температуру, встроенные в каждую батарею терморегуляторы.
- В двухтрубной системе отопления можно контролировать не только температуру теплоносителя, но и его количество в батареях с помощью как ручной, так и автоматической систем управления.
Порядок установки
Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:
- Выбрать подходящее место.
- Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
- Привинтить кран.
- Проверить места соединения на предмет протечек.
Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:
Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.
Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт
Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:
- Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
- Следует обеспечить свободный доступ пользователя к крану.
Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:
- обе резьбы внутренние;
- обе резьбы внешние;
- сочетание внутренней и внешней резьбы с разных сторон.
На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.
Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.
Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.
По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.
Виды регулировочных клапанов для отопления
Нормальная работа теплоснабжения невозможна без минимального набора регулирующих клапанов. Они предназначены для стабилизации параметров отопления и изменения их значений в зависимости от выставленных настроек.
Типы регулировочных клапанов
Принцип работы редукционных клапанов системы отопления основан на ограничении притока теплоносителя путем изменения сечения трубопровода. Для этого в конструкции есть регулировочная головка и запорная арматура. Перепускные клапана для теплоснабжения разделяются на следующие виды:
- С ручной регулировкой потока;
- С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
- С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.
Эти типы редукционных клапанов систем теплоснабжения позволяет изменять основной параметр – температурный режим работы. Установка регуляторов осуществляется в обвязке радиаторов, батарей, в коллекторных узлах теплого пола.
Монтаж регулировочного клапана нужно осуществлять таким образом, чтобы исходящее тепло от батарей не воздействовало на термоэлемент.
Назначение балансировочного клапана в отоплении
Еще одной разновидностью контролирующей арматуры является балансировочный клапан в системе отопления. Конструктивно он схож с регулировочным, но имеет ряд особенностей эксплуатации и монтажа.
Балансировочный клапан отопления
Назначение балансировочного клапана для отопления – регулирование объема теплоносителя в зависимости от значения его температуры. Их установка является необязательной для систем с небольшой протяженностью или без проблем с тепловым распределением. Они монтируются на каждый контур отопления.
После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:
- Равномерное распределение тепла по всем отопительным контурам;
- Обеспечение гидравлической стабилизации системы. отсутствие резкого перепада давления;
- Снижение затрат на отопление – оптимизируется расход топлива, стабилизируется тепловой режим работы;
- После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.
Для осуществления контроля текущих показаний давления температуры в конструкции клапана предусмотрены штуцеры для установки термометром или манометров. В зависимости от конструкции регулировка потоков теплоносителя выполняется в ручном или автоматическом режиме.
Балансировочные клапана монтируются в коллекторных системах частных домов или в двухтрубном отоплении многоквартирного жилого здания.
Кран для радиатора отопления: шаровые, конусные устройства, кран Маевского, регулировочные вентили, принцип действия и установка
Если вы планируете самостоятельно заняться ремонтом труб или батарей, то разбираться в том, какие краны ставить на радиаторы отопления, нужно обязательно. Наличие правильно подобранной и эффективно работающей запорной арматуры дает возможность не только отсоединять отопительные приборы для ремонта и профилактики, но и регулировать количество теплоносителя, поступающего в батареи.
В нашей статье мы расскажем о том, какие краны можно монтировать, а также охарактеризуем их ключевые особенности.
Для управления работой отопительной системы используются самые разные вентили и клапаны
Виды кранов для отопительного оборудования
На сегодняшний день существует несколько видов кранов, предназначенных для радиаторов отопления:
шаровые полнопроходные прямые и угловые из латуни;
- шаровые полнопроходные из полипропилена;
- вентили регулировочные;
- термостатические клапаны с ручным и автоматическим управлением с термоголовкой.
Самым популярным и распространенным видом запорных устройств является шаровой кран, выполненный из латуни или полипропилена. Такие краны состоят из стального шара с выборкой необходимого диаметра для пропускания воды, прикрепленного к штоку.
Вращая шар, осуществляется перекрытие теплоносителя в батарею. При открытии крана выборка в шаре сливается с внутренним проходом батареи, а при закрытии смещается на 90 градусов и перекрывает его.
Вторым по распространенности является стандартный ручной вентиль, который представляет собой конструкцию, где теплоноситель меняет направление течения два раза при прохождении сквозь рабочее сечение седла. Для уменьшения количества жидкости, данное сечение перекрывается конусом или шайбой, имеющей резиновую прокладку, прикрепленную к штоку.
Данная конструкция очень похожа на термостатический клапан, за исключением того, что шток вместе с конусом не вращаются, а просто нажимаются. Нажатие осуществляется с помощью термоголовки или пластмассовой рукоятки, предназначенной для ручного управления.
Преимуществами регулировочного крана являются то, что он без отключения системы водоснабжения позволяет проводить различные работы с определенной батареей, заполнение системы происходит достаточно мягко и без рывков, герметичность таких клапанов обычно очень высока, выглядят такие перегородки достаточно стиль и органично.
Недостатками таких соединений являются высокие погрешности при регулировке, связано это с тем, что в комплектацию таких кранов не входит регулировочная шкала, так что все осуществляется на глаз.
Плюсами термостатических клапанов с ручным или автоматическим управлением с термоголовкой являются: легкая и быстрая настройка температурных показателей, высокая экономия расхода топлива, связанная с температурными ограничениями. К минусам можно отнести недостаточную герметичность и сложную внутреннюю конструкцию, при выходе из строя таких кранов, необходимо покупать новый.
Также все краны различают по пропускной способности. Первым типом является полнопроходный кран, который пропускает в среднем от 90 % теплоносителя, второй – стандартный, который используется практически во всех квартирах, способен пропускать до 80% жидкости и последний – неполнопроходной кран, способный обеспечивать батарею всего лишь 40 % воды. Чаще всего применяются полнопроходные краны для лучшей эффективности отопления.
Зачем устанавливают краны для радиаторов отопления
Запорная арматура выполняет следующие функции:
- ее используют при полном отключении отдельного участка теплоснабжающей конструкции или отопительного прибора. Потребность в этом возникает при проведении ремонтных работ или изменении конфигурации системы теплоснабжения;
- краны задействуют, чтобы отрегулировать проходимость теплоносителя в полуавтоматическом или ручном режиме и тем самым изменить температуру воздуха в помещении;
- с ее помощью сбрасывают воздух или теплоноситель. В первом случае из отопительной системы удаляют воздушные пробки. Поскольку перепад давления в конструкции незначителен, то при возникновении в стояке или на отдельном участке контура завоздушивания, вода не сможет циркулировать по трубопроводам и батареям. В другом случае теплоноситель сбрасывают, чтобы промыть радиаторы или выполнить ремонтные работы.

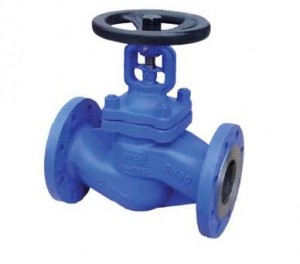

Запорную арматуру устанавливают в следующих точках системы отопления:
- на вводе теплотрассы в здание. Между ЖКХ и компаниями-поставщиками тепла существует раздел зон ответственности, при этом разграничение проходит там, где располагаются входные задвижки на трубах подачи и обратки;
- в месте выхода из элеваторного узла;
- на всех стояках отопления. Краны для радиаторов отопления позволяют не сбрасывать всю систему теплоснабжения в доме при необходимости ремонта или замены отдельной батареи, поскольку такое мероприятие трудоемкое и затратное. Но в ряде экстренных случаев будет быстрее сбросить и затем запустить отопление во всем доме, чем искать нужные вентили по подвалам и чердакам;
- в частном домостроении она располагается на байпасе, который служит для переключения контура с естественной циркуляции теплоносителя на принудительное его передвижение. Для этого требуется смонтировать циркуляционный насос;
- на некоторых отопительных радиаторах и перемычках, находящихся перед ними. Нередко потребителей интересует вопрос относительно того, зачем требуется установка кранов на батареи отопления. Но дело в том, что они позволяют повысить теплоотдачу прибора, не увеличивая его размеров, благодаря тому, что весь поток жидкости направляется через радиатор. Но что мешает просто убрать перемычку? А то, что в этом случае не будет возможности при необходимости регулировать теплоотдачу батарей;
- в верхних точках отопительного контура. Ими могут быть соединенные попарно стояки в зданиях с нижним розливом, расширительные бачки, смонтированные наверху подающего розлива на чердачном помещении, или верхние пробки радиатора. Одним словом, краны ставят в тех местах, где возможно скопление воздуха и его нужно сбрасывать.
Виды термостатических клапанов для радиаторов отопления
В терморегуляторах может использоваться три типа термостатических головок:
- Ручные;
- Механические;
- Электронные.
Любой регулятор тепла на батарею используется для решения одних и тех же задач, но отличий в их использовании довольно много, поэтому стоит рассмотреть каждый из них подробнее, и разобраться, как убавить батарею отопления с помощью того или иного устройства.
Ручные головки
Термостатические головки с ручным управлением по принципу действия полностью повторяют обычный кран – поворот регулятора напрямую влияет на количество проходящего через устройство теплоносителя. Как правило, такие регуляторы устанавливаются с двух сторон от радиатора вместо шаровых кранов. Изменение температуры теплоносителя осуществляется вручную.
Ручные термостатические головки – это самые простые и надежные устройства, отличающиеся в первую очередь небольшой стоимостью. Недостаток всего лишь один – настраивать термостатический кран радиаторов приходится в ручном режиме, ориентируясь лишь на ощущения.
