Технология отделки фасада
Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.
Инструменты
Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.
Необходимые инструменты и материалы:
- профиль для вентилируемого фасада;
- мембрана водо и ветрозащитного типа;
- облицовочный материал;
- тарельчатые дюбели;
- перфоратор;
- средство антисептического типа;
- теплоизоляционные материалы;
- кронштейн для вентилируемых фасадов;
- шуруповерт;
- дюбели анкерного типа.
Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты
Подготовительные работы
Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:
- подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
- обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
- обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

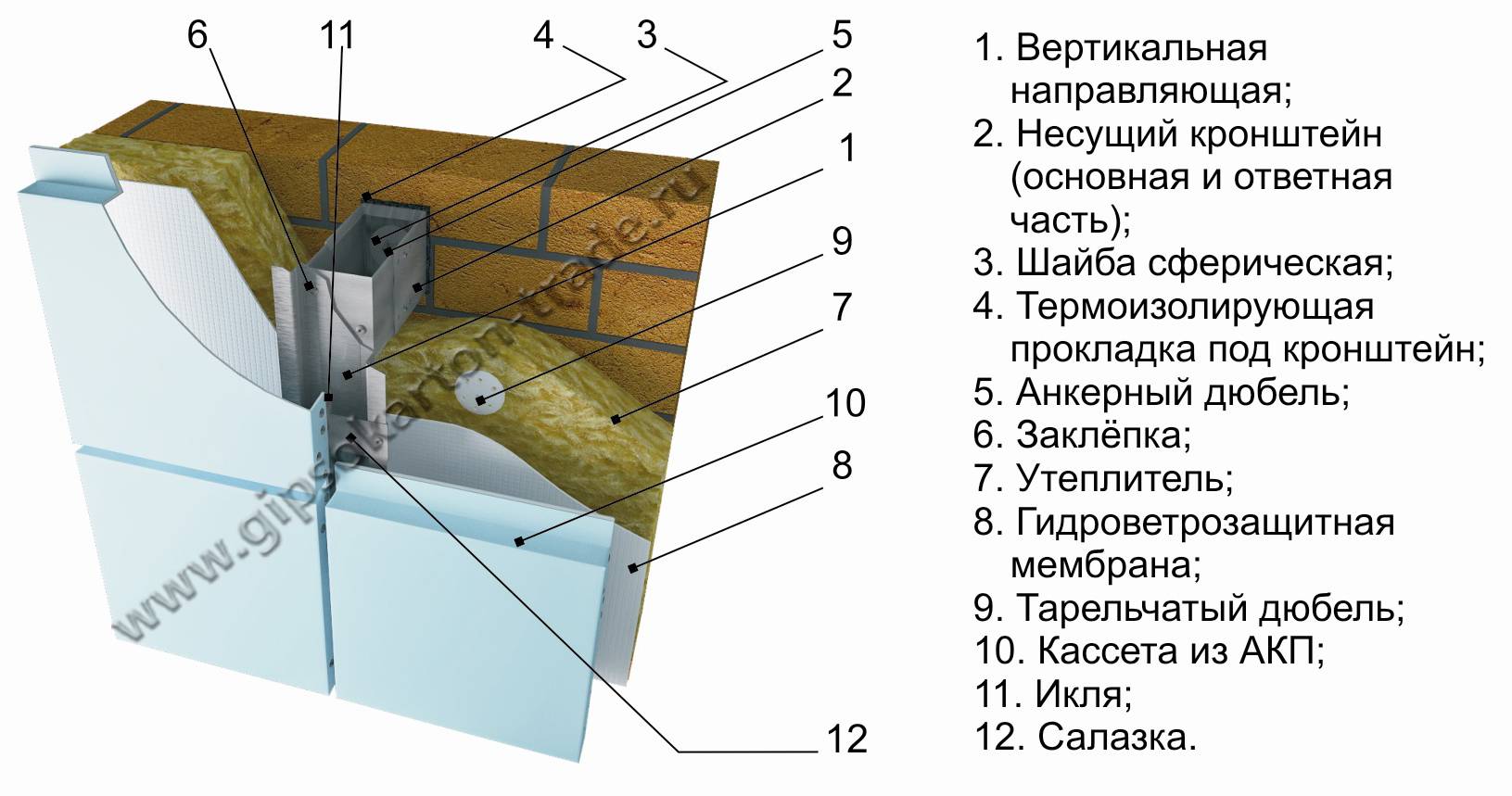

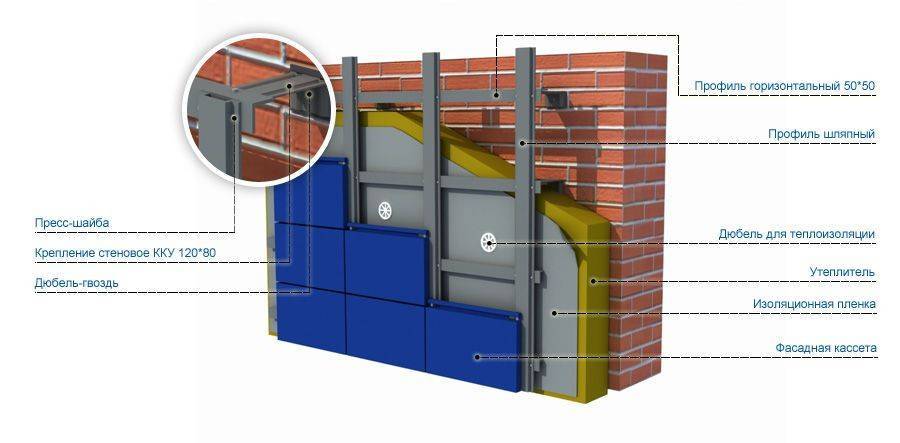

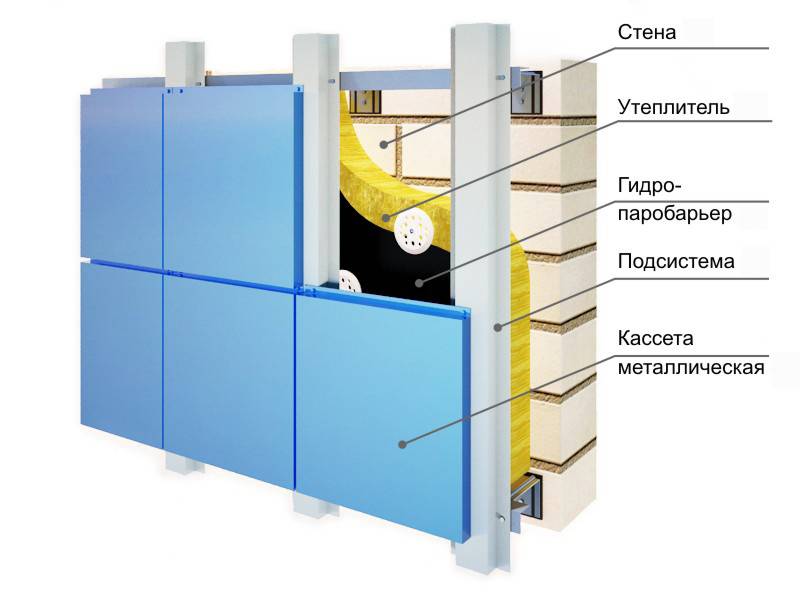

Общая схема монтажа каркаса для фасада
Монтаж кронштейнов
Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.
Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:
- чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
- чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
- размер отверстий следует делать на один см больше дюбеля.
Подготовка отверстий под крепление кронштейновУстановка кронштейнов
Монтаж фасадной направляющей
Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:
- размер направляющей не выше одного этажа;
- самый небольшой зазор между направляющими не более 7—9 мм;
- зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

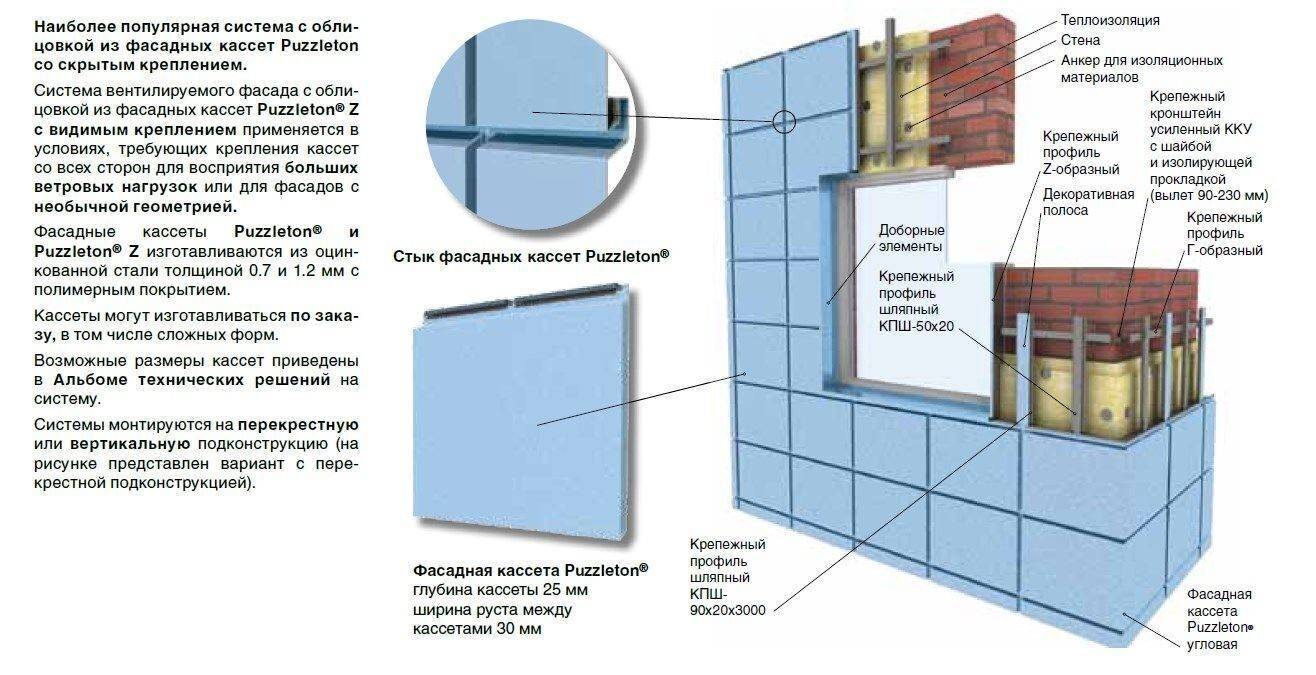

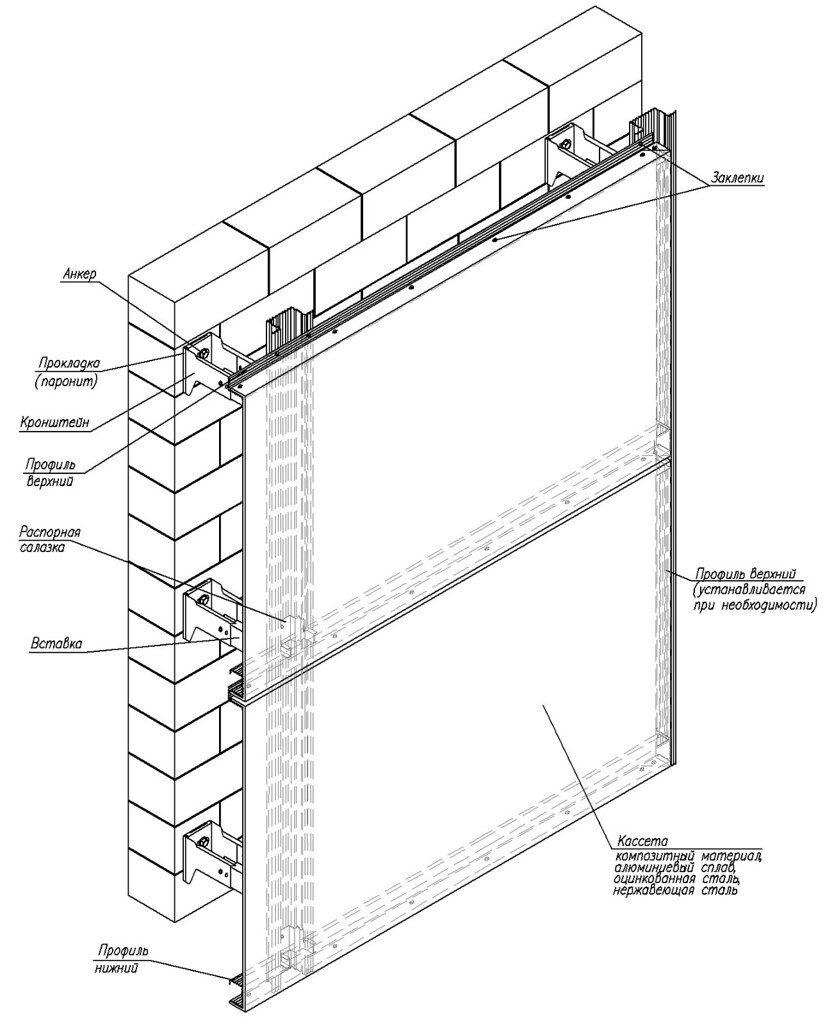

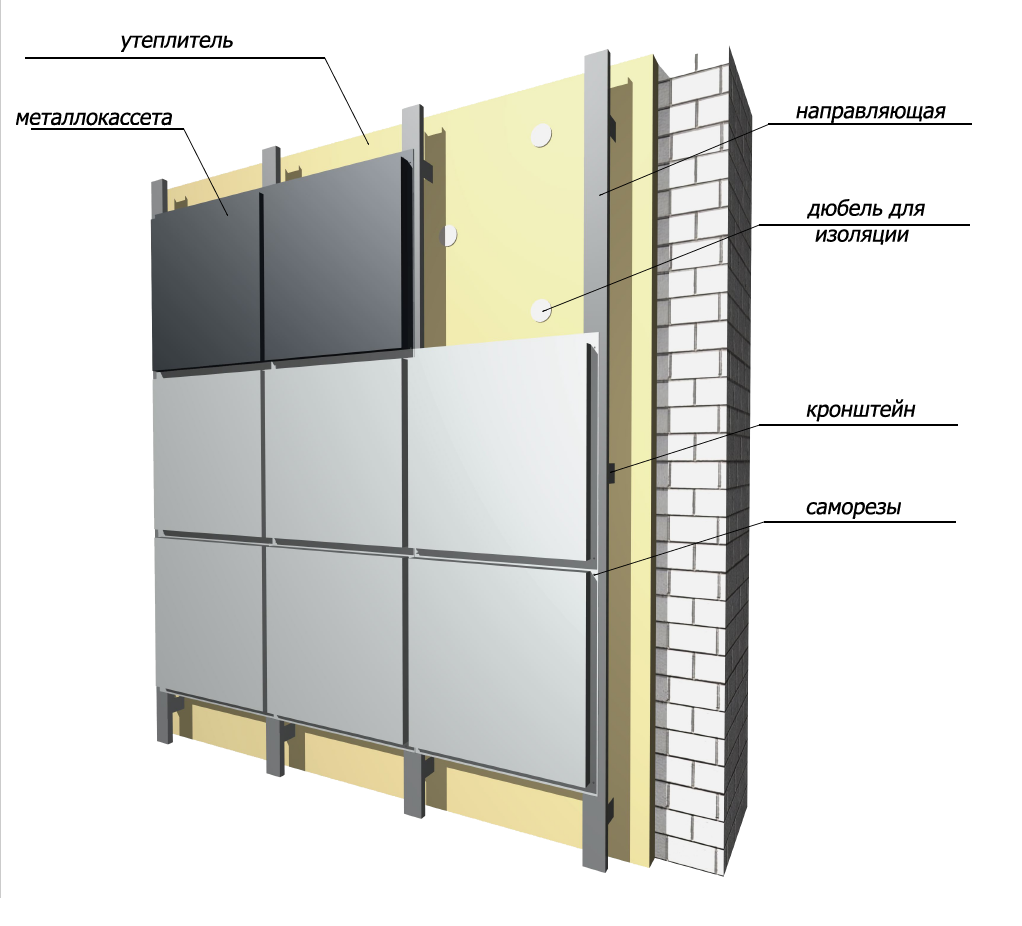

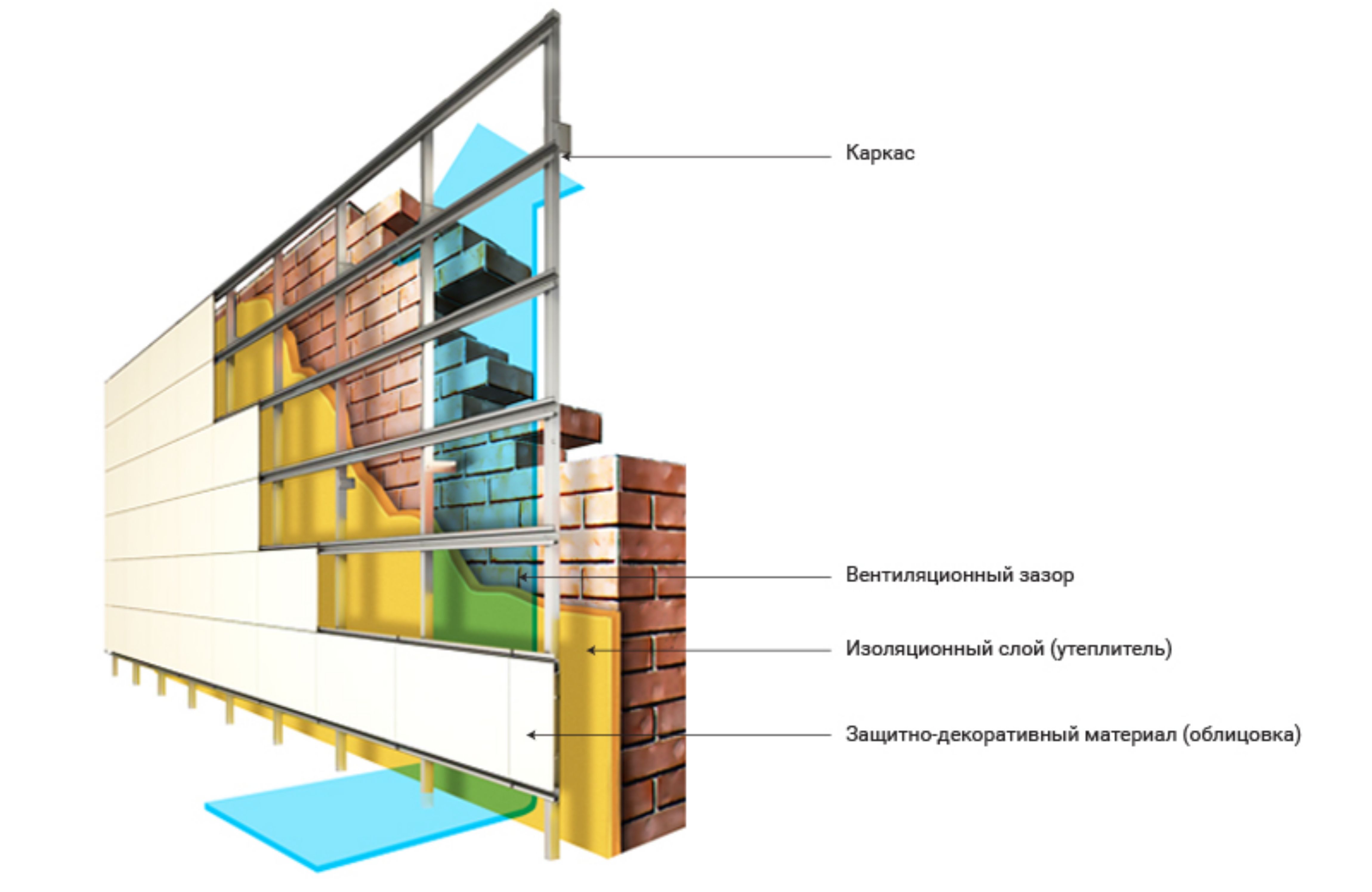

Каркас для вентилируемого фасадаЭлементы каркаса
Монтаж облицовки
С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:
- основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;

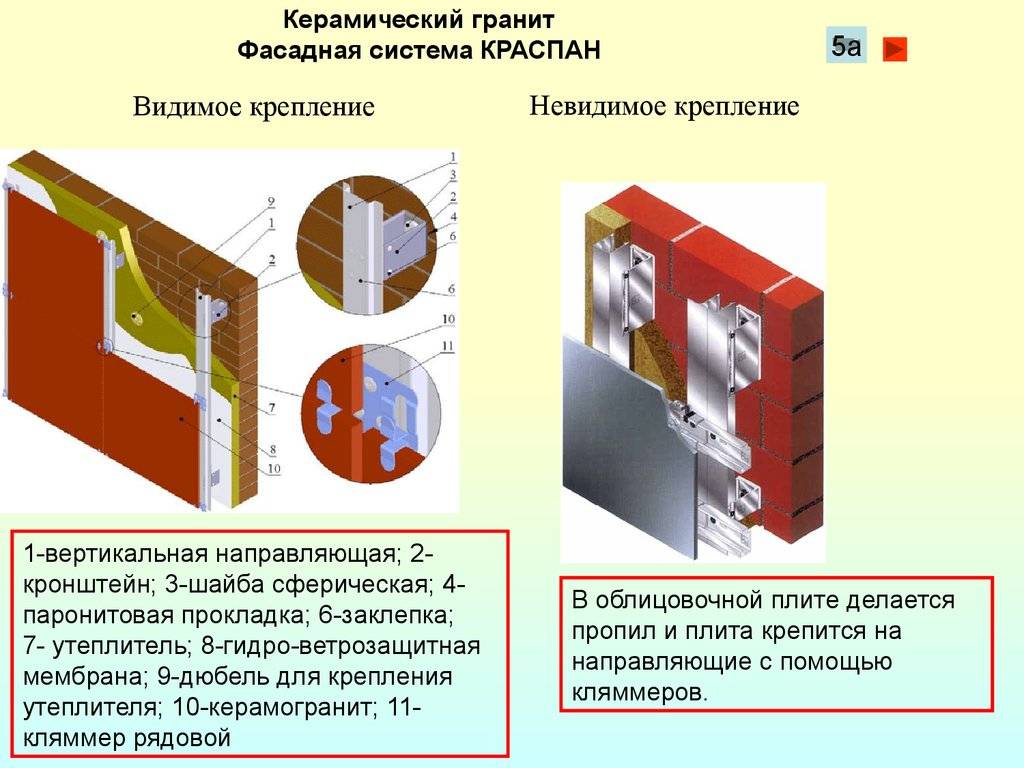

- основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
- фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
- обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

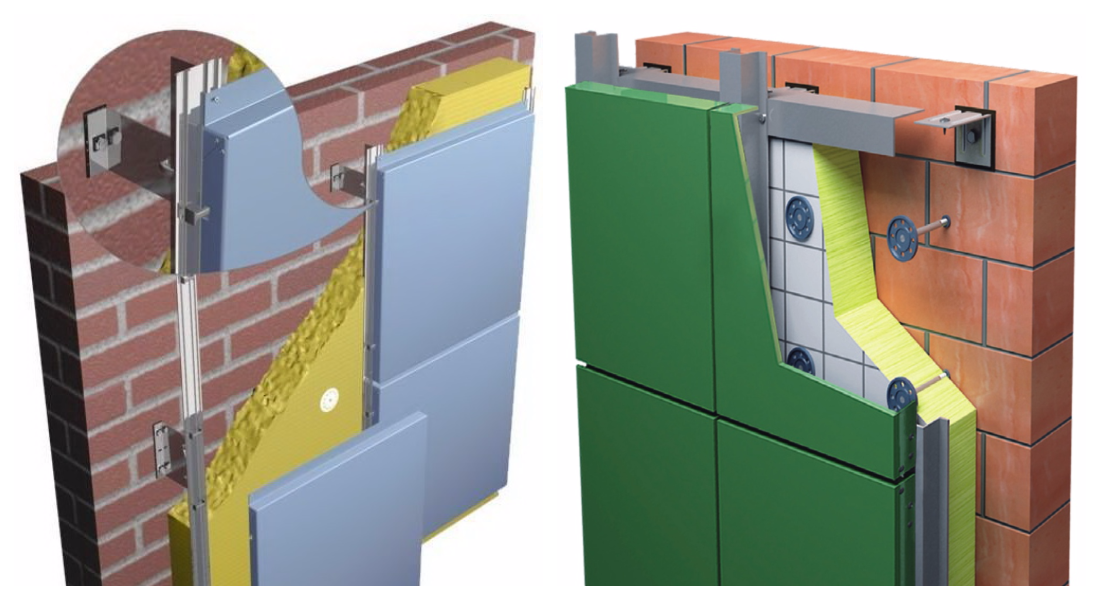

КерамогранитМеталлические кассетыСайдинг
Крепление системы вентилируемых фасадов – это трудоемкий процесс
При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны
Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.
Плюс: снижение затрат на отопление дома
Благодаря воздушной прослойке дом медленнее теряет тепло и не так подвержен холоду. Значит, снижаются расходы на отопление. Весомый аргумент, особенно при большой площади.
Плюс: срок эксплуатации — 50 лет
Срок эксплуатации относится не к облицовочному материалу, а к самой конструкции вентилируемого фасада. У каждого из облицовочных материалов свой срок годности, например 10 или 25 лет. Дольше всего прослужит натуральный и искусственный камень
Обратите внимание и на материал каркаса. Нержавейку придётся менять через 6-7 лет
Плюс: лёгкий ремонт фасада
Такой тип облицовки подразумевает ячеистую конструкцию. Это значит, что при одной разбитой панели вы можете заменить только её, вам не придётся ремонтировать весь фасад.

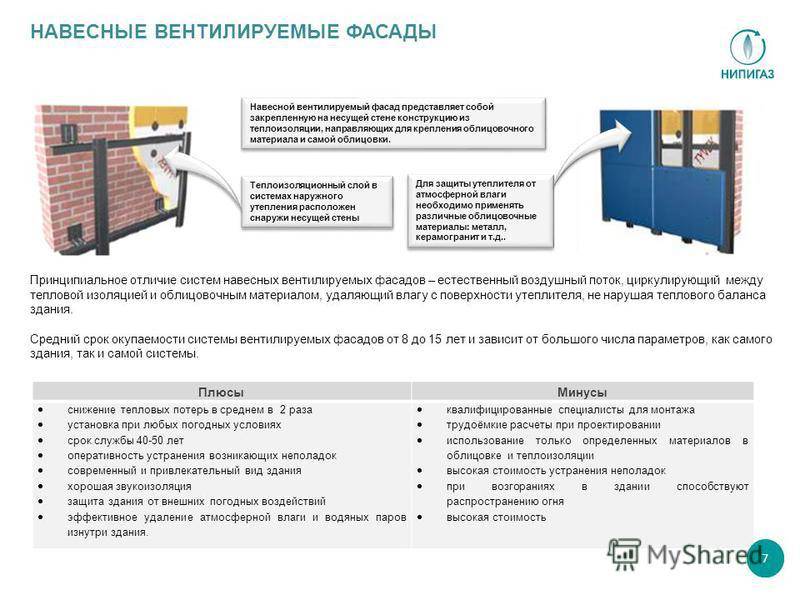

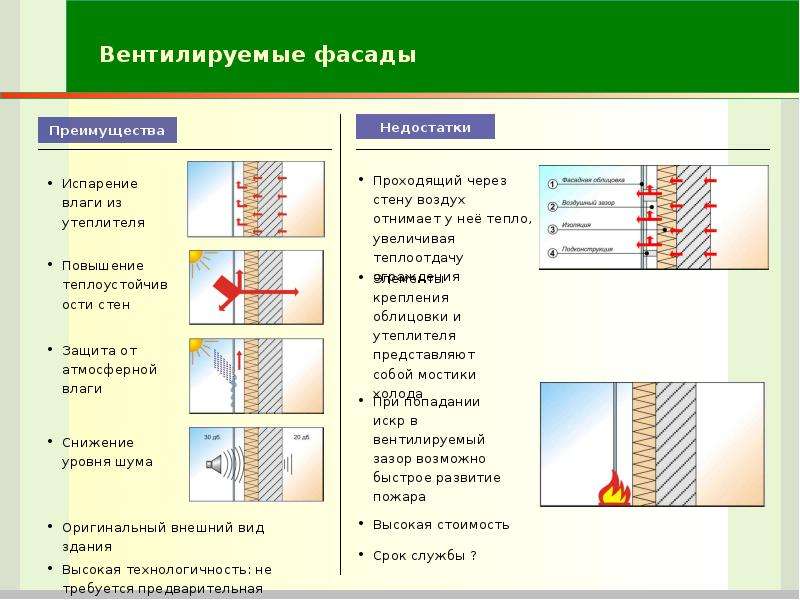

Преимущества конструкции
Поскольку такая технология становится очень популярной, то нужно ознакомиться с основными положительными аспектами, что не поддаваться на всеобщую любовь. Выбор должен основываться только на достоинствах способа.
- Теплоизоляция. Для обустройства вентилируемых фасадов используется утепляющий материал, который позволяет более длительное время сохранять тепло в доме, а значит экономить на отоплении. Его укладывают в один или два слоя. Все зависит от региона, где находиться дом и от материалов, из которых возведен основной каркас.
- Звукоизоляция. Вентилируемый фасад состоит из многих слоев. Их монтируют в строгой очередности, чтобы конструкция долго и надежно выполняла свои функции. Благодаря этому жильцы дома будут надежно защищены от внешних шумов.
- Барьер. Внешний декоративный слой, а также внутренние материалы, которые составляют всю систему вентилируемого фасада, надежно защищают стены и фундамент от внешнего разрушительного действия. То есть от влаги, ветра, температурных скачков в любое время года. Таким образом, можно продлить срок службы каркаса дома.
- Длительность эксплуатации. Если монтаж выполнен в соответствии со всеми правилами, то навесные вентилируемые фасады способны прослужить не меньше 25 лет.
- Пожарная безопасность. Все детали и элементы конструкции выполняются из материалов, которые либо плохо горят, либо вообще, не поддерживают горение. Потому считается максимально безопасным в этом плане.
- Небольшой вес облицовочных материалов, используемых для декорирования.
- Эстетика. Процесс установки каркаса довольно быстрый. В качестве декоративной отделки можно выбирать абсолютно любой материал. Это позволяет за короткий период времени не только обновить и создать оригинальный облик любимого дома, но и надежно защитить его от внешней агрессивной среды.
Ко всему можно еще добавить возможность исправить неровность стен, которая могла появиться как в процессе возведения, так и при эксплуатации. Вот почему вентилируемые фасады стали настолько популярными и не собираются сдавать свои позиции.
Есть, конечно и те, кто хотел бы узнать о недостатках вентилируемых фасадов. Главным недостатком является цена. Все-таки самостоятельно справиться с большим объемом работы не так-то просто. Хорошо если есть опыт работы в такой сфере.
Но вот если никогда не занимался обустройством фасадов, то тут лучше не экспериментировать. А это значит, что нужно дополнительно потратиться на оплату труда строительной бригады. И еще чтобы надежно закрепить все элементы и каркаса, декоративной отделки нужно много крепежных материалов.

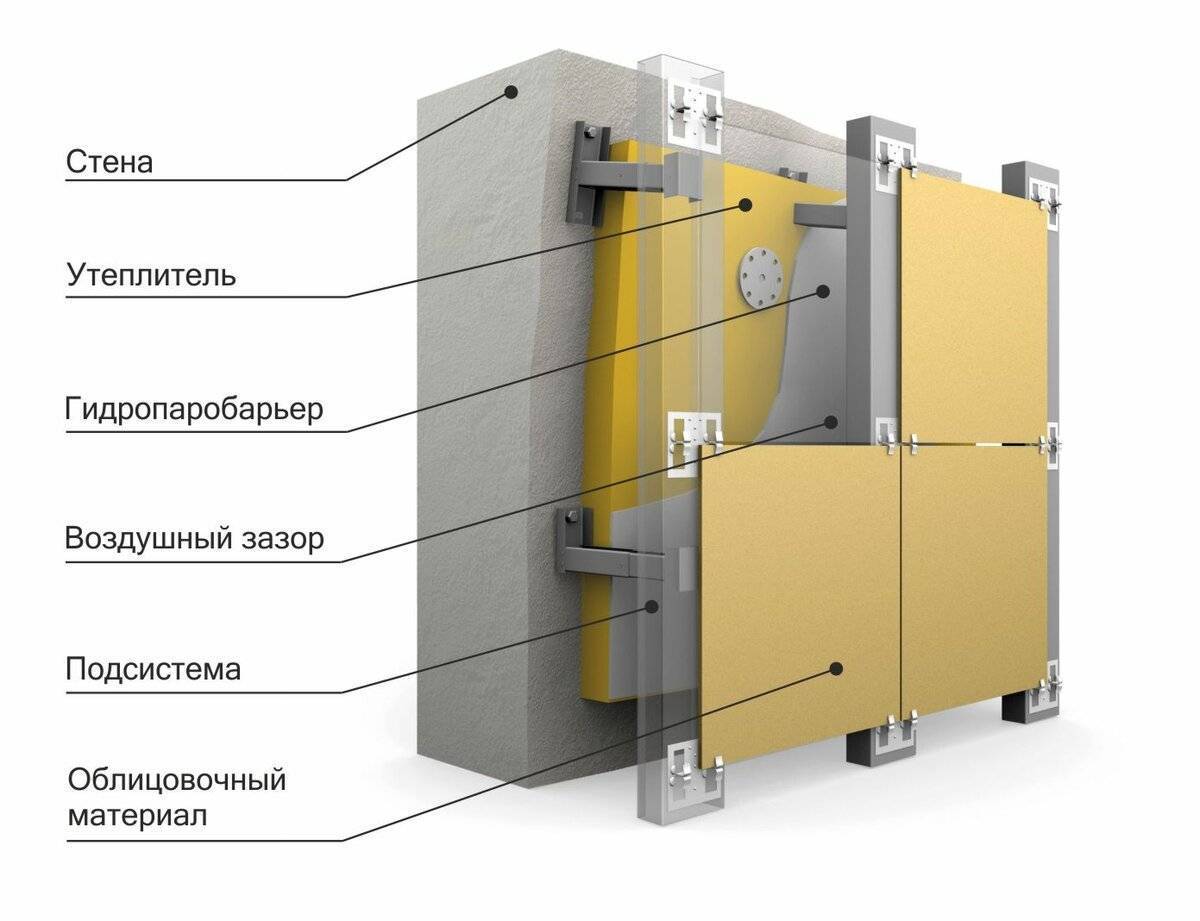

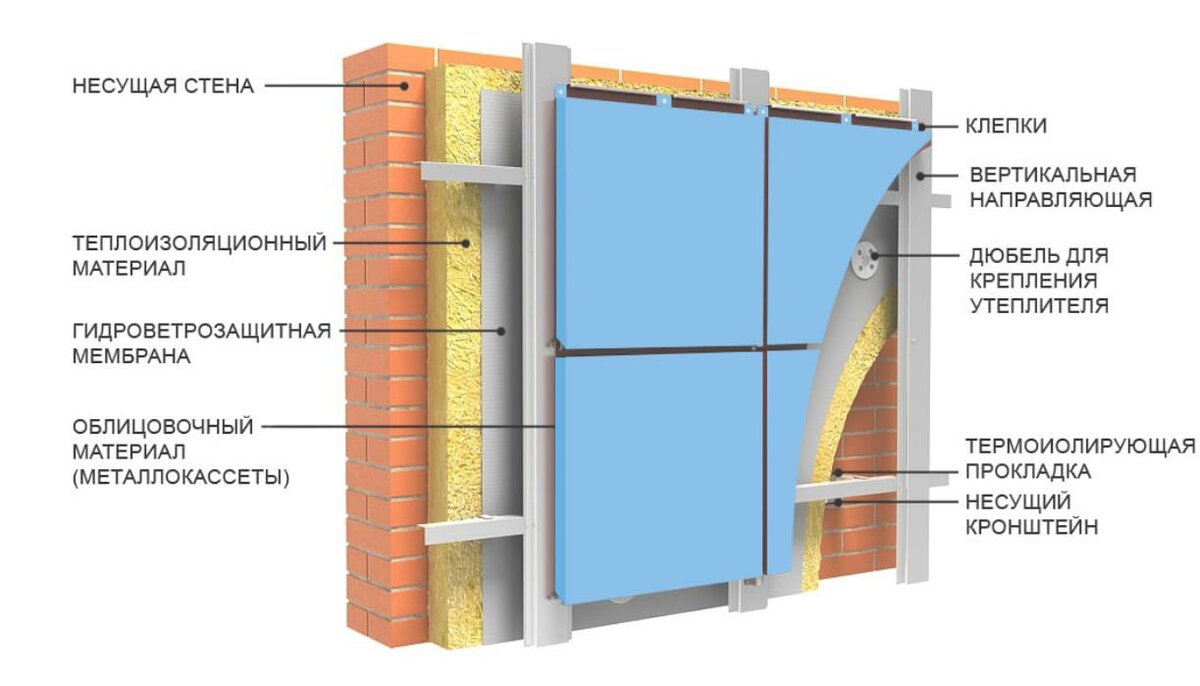

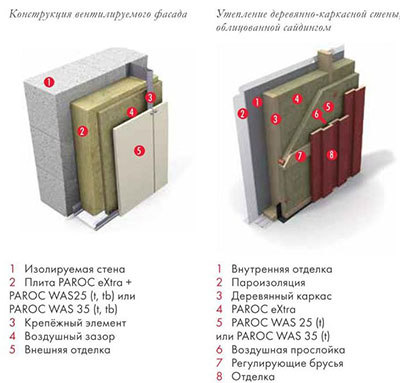

Вентилируемый фасад – что это?
Вентилируемый фасад – система утепления, иначе ее называют «сухой фасад» в отличие от фасада «мокрого» — штукатурной системы утепления. Система «вентилируемый фасад» отличается от других систем утепления наличием вентиляционного зазора, через который выветриваются водяные пары. Зазор расположен между навесным отделочным слоем (навесной фасад), который крепится к стене с помощью металлической или деревянной несущей системы, и утеплителем, закрепленным на стене.

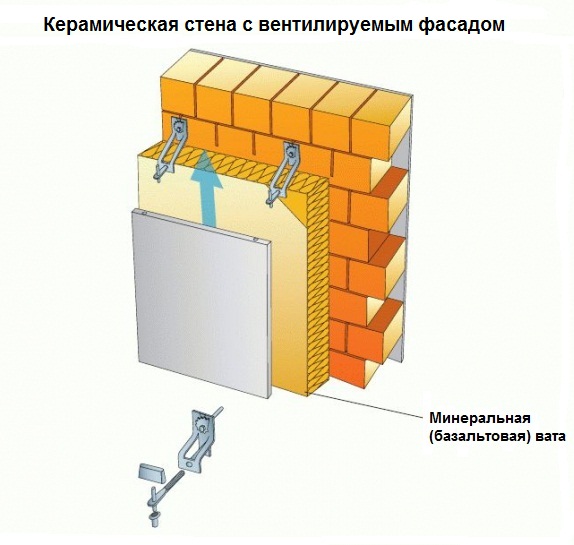

Воздушный зазор особенно нужен при утеплении стен плитами из минеральной ваты – каменной или базальтовой, которые отличаются повышенной гигроскопичностью – способностью впитывать влагу, что приводит к ухудшению теплотехнических характеристик материалов и снижению эффективности системы утепления.
Однако в узком воздушном зазоре при большой высоте здания образуется мощный воздушный поток, который постепенно разрушает и выветривает волокна утеплителя. Для защиты теплоизоляции в системе «вентилируемый фасад» рекомендовано применение утеплителей с кашированной (укрепленной специальной пленкой или тканью) поверхностью или защита утепляющего слоя влаго и ветрозащитной мембраной. Для вентфасада, возможно использование утеплителей, имеющих разрешение Госстроя РФ на применение в вентилируемых системах.
Внешний вид фасадов
Здесь можно отметить, что в силу разнообразия материалов для навесных фасадных систем (в том числе, алюминиевых панелей, каменных или керамогранитных плит) можно добиться и разнообразного внешнего вида, веселых расцветок. Правда, всегда будет видна эдакая панельность, блочность фасада.
Мокрые фасады, никак не уступают по эстетическим возможностям. А по разнообразию даже превосходят – здесь и разные расцветки, и материалы (штукатурки, плитки и плиты, краски, лаки и т.п.)
В целом дом с навесными фасадами обычно привлекает больше внимания, чем дом с невентилируемыми фасадами. Хотя, не всегда (вот примеры ярких мокрых фасадов). А по мнению других людей, мокрый фасад (при соответствующих материалах) смотрится солиднее, как вот на этом фото слева.
Плюсы подконструкции «Металл Профиль»
Все элементы подсистемы для навесного фасада «Металл Профиль» отличаются следующими преимуществами:
- Стойкость к коррозии. Крепёжные кронштейны и несущие профили изготовлены из оцинкованной стали без окраски либо из оцинкованной стали с порошковым покрытием. Этот материал отлично противостоит ржавчине.
- Способность переносить высокие нагрузки. Толщина стали, из которой сделаны кронштейны и профили ― 0,9-2 мм. Металл такой толщины хорошо противостоит деформации. Он легко выдерживает вес облицовки и ветровые нагрузки.
- Выверенная толщина металла. Элементы подконструкции производят на высокоточном оборудовании в заводских условиях. Благодаря этому соблюдается нормированная толщина стали.
- Регулировка положения Г-образного профиля. Направляющие, зафиксированные на кронштейнах, можно сдвигать на 30 мм на плоскости кронштейна. Благодаря этому вы можете устанавливать подсистему на стену с неровностями.
- Устойчивость к плесени. На металле не заводится грибок.
- Всесезонный монтаж. Подсистему можно монтировать в любой сезон. Ей не страшны жара или холод, сталь не меняет свои рабочие свойства.
Стоимость
| № п/п | Наименование материалов и работ | Ед. изм. | Объём | Стоим. руб. | Сумма руб. |
| №1 | Вентилируемый фасад из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 90,00 | 90,00 |
| 2 | Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 20% | кв.м. | 1,20 | 1150,00 | 1380,00 |
| 3 | Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,10 | 450,00 | 495,00 |
| 4 | Поставка алюминиевой подконструкции с учетом крепежа | кв.м. | 1,00 | 625,00 | 625,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1400,00 | 1400,00 |
| Итого: | 3990,00 | ||||
| №2 | Вентилируемый фасад из КЕРАМОГРАНИТА | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 90,00 | 90,00 |
| 2 | Поставка КЕРАМОГРАНИТА (600х600х8) с учетом технологического отхода 10% | кв.м. | 1,10 | 500,00 | 550,00 |
| 3 | Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,10 | 450,00 | 495,00 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 725,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1300,00 | 1300,00 |
| Итого: | 3260,00 | ||||

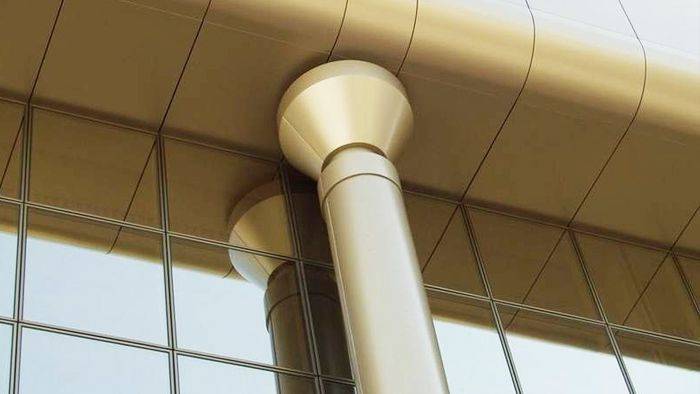

| №3 | Устройство КОЛОНН из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 50,00 | 50,00 |
| 2 | Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35% | кв.м. | 1,35 | 1150,00 | 1552,50 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 750,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 2000,00 | 2000,00 |
| Итого: | 4027,50 | ||||
| №4 | Интерьерная облицовка из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 250,00 | 250,00 |
| 2 | Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35% | кв.м. | 1,35 | 1150,00 | 1552,50 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 750,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 2000,00 | 2000,00 |
| Итого: | 4627,50 | ||||
| №5 | Вентилируемый фасад из АЛЮМИНИЕВЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 130,00 | 130,00 |
| 2 | Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ | кв.м. | 1,35 | 2600,00 | 2600,00 |
| 3 | Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,00 | 550,00 | 605,00 |
| 4 | Поставка алюминиевой подконструкции с учетом крепежа | кв.м. | 1,00 | 725,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1500,00 | 1500,00 |
| Итого: | 4627,50 | ||||
| №6 | Вентилируемый фасад из ГРАНИТА | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 130,00 | 130,00 |
| 2 | Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ | кв.м. | 1,35 | 2400,00 | 2640,00 |
| 3 | Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,00 | 550,00 | 605,00 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 950,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 2000,00 | 2000,00 |
| Итого: | 6200,00 | ||||
| №7 | Вентилируемый фасад из ФИБРОЦЕМЕНТНОЙ ПЛИТЫ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 90,00 | 90,00 |
| 2 | Поставка ФИБРОЦЕМЕНТНОЙ ПЛИТЫ с учетом технологического отхода 10% | кв.м. | 1,00 | 800,00 | 880,00 |
| 3 | Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,00 | 450,00 | 495,00 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 725,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1300,00 | 1300,00 |
| Итого: | 3590,00 |

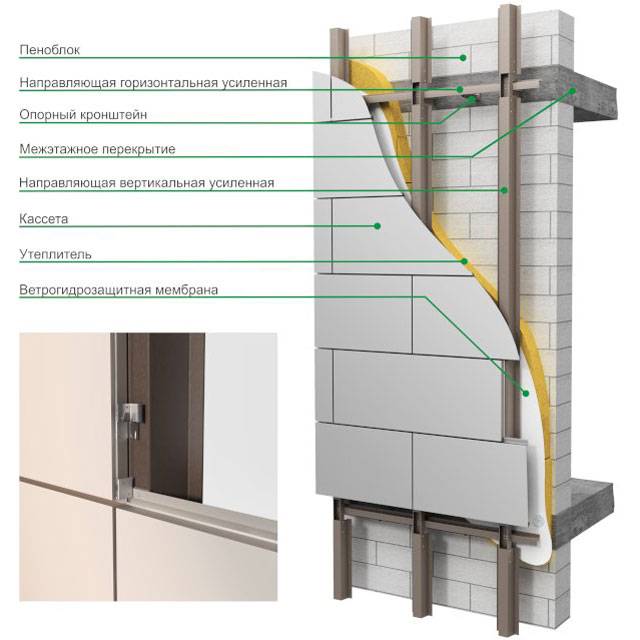

Монтаж вентилируемого фасада
Для установки фасада наружная часть несущей стены предварительно утепляется. Если же фасад устанавливается лишь для декорирования здания, утеплитель не используется. О надежном и проверенном материале для облицовки можно прочесть здесь.
Далее при помощи дюбелей крепятся вертикальный металлический профиль и горизонтальный, образуя специальный каркас. Горизонтальные полосы закрепляются по очереди, из ряда в ряд, для сохранения симметрии. Плиты фасада устанавливаются непосредственно на крепления при помощи различных заклепок либо же клея.
Монтаж вентфасада
Обязательным условием установки, без которого применение вентилируемого фасада теряло бы свое значение, является наличие воздушного слоя, в котором поддерживается циркуляция воздуха. Такой слой находится между верхним слоем облицовки и утеплителем либо стеной (в случае, если установка была совершена без утепления).
Обработка несущих стен здания крайне важна. При помощи вентилируемого фасада можно создать здание, которое отвечает современным дизайнерским веяниям. Также рекомендуем прочесть материал о выборе типа навесного фасада.
Устанавливается фасад быстро, он удобно ремонтируется и легко моется. Также рекомендуем прочесть статью о фальшфасаде.

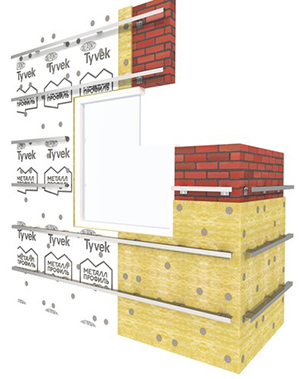

Горизонтальная подсистема для навесного фасада
Описание
Если вы монтируете облицовку вертикально, используйте горизонтальную подконструкцию.
Для каких облицовок подходит
Для стального сайдинга, профлиста, линеарных панелей.
Из чего состоит
В неё входят те же элементы, что и в вертикальную ― крепёжные кронштейны (стандартные, усиленные), Г-образные несущие профили (стандартные и усиленные).

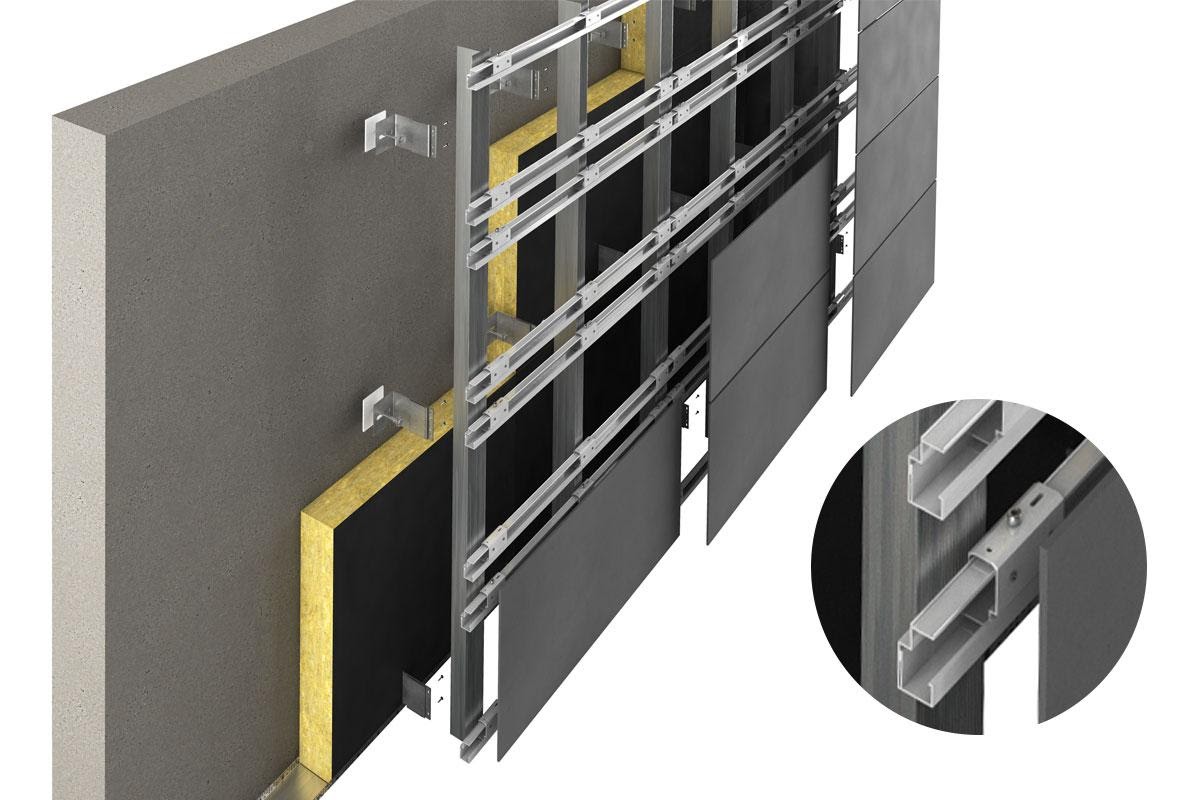

Элементы горизонтальной подсистемы»
Монтаж
Монтаж горизонтальной подсистемы для вентилируемых фасадов не вызовет сложностей. Её устанавливают так же, как и вертикальную. Все этапы совпадают. Отличие ― только в положении кронштейнов и профилей.
Если подсистема вертикальная, лапка-основание кронштейна «смотрит» вправо или влево. Если горизонтальная ― она направлена прямо.
Аналогичная ситуация и с направляющими: в вертикальной подсистеме профили направлены влево или вправо, в горизонтальной ― прямо.
Как монтировать своими руками: технология монтажа
Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.
В общем случае технология монтажа фасадной отделки следующая:
- Подготовка поверхности стен.
- Изготовление и установка каркаса под облицовку.
- Укладка теплоизоляционного слоя с гидроизоляцией.
- Монтаж фасадных панелей.
Рассмотрим этапы проведения монтажа подробнее.
Подготовительные работы
На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.
Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.
Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.
Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.
После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.
Изготовление и установка каркаса/обрешетки под облицовку
После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.
Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.
Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.
Укладка тепло- и гидроизоляции
Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.
Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.
Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.
Монтаж вентилируемой фасадной системы
На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.
Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.
Как выбрать дизайн фасада частного дома, читайте здесь.
После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов.Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.
Стоимость фасадов
Мокрый фасад традиционно считается более доступным, с меньшими затратами способом отделки для частного застройщика. Где к тому же можно сэкономить, самостоятельно подбирая элементы фасадной системы и финишной отделки в целом.
Как видно, и те, и другие фасады обладают своими преимуществами и своими недостатками. Как обычно, эти преимущества и недостатки могут проявляться более или менее сильно в зависимости от качества производства фасадной системы и в зависимости от качества монтажа.
Потому выбрать можно и вентилируемый, и невентилируемый фасад. Ориентируйтесь на цену вопроса, на наличие опытных монтажников и, в конце концов. на собственные субъективные ощущения. В конце концов, можно сейчас сделать более дешевую отделку покраской, а потом, по мере появления денег и опыта – выбрать свою фасадную систему.
Смотрите еще статьи про фасады в каталоге статей.
(C) Ник Мастеров, ELport.ru
Схема вентилируемого фасада
Приведу общую схему вентилируемого фасада, рисунок 1 (на примере утепленного вентилируемого фасада с деревянной обрешеткой).
На рисунке фигурируют первая и вторая обрешетки. Это условное, принятое в этой статье название. Это название не зависит от материала обрешетки. Первая обрешетка, это та, что крепится к стене, вторая обрешетка – крепится к первой и на вторую обрешетку крепится облицовка. Первая обрешетка может еще называться “основной”.
Опишу, какие варианты рассмотрим и (кратко) когда применяется тот или иной вариант.
- Устройство вентилируемого фасада с деревянной обрешеткой, для неутепленного фасада;
- Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 50 мм;
- Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 100 мм (несмотря на Примечание, ниже, ее редко, но выполняют).
Примечание по деревянной обрешетке
Деревянная обрешетка, преимущественно, применяется для деревянных обшивок, типа ОСБ, блокхаус, доска
Важно отметить такой момент. Несмотря на то, что в интернет – источниках вариант полностью деревянной обрешетки приводится очень часто, и устройство ее простое, важно понимать, что устройство полностью деревянной обрешетки целесообразно для вентилируемого фасада без утеплителя и (иногда) для вентилируемого фасада с утеплителем, если утеплителя не более 50 мм
Объясню, почему.
1. Если утеплителя нужно 100 мм, то основная (первая) обрешетка должна быть с сечением 100х50 мм. И потом еще и вторая обрешетка (для крепления мембраны и организации вентиляционного зазора), с сечением 30х40 мм. Это означает, что при шаге обрешетки 60 см, расход древесины на один этаж будет такой же, как для строительства каркасного дома той же площади. А, как правило, хозяева рассчитывают на более экономичный вариант, применяют недорогую отделку, типа ПВХ сайдинга, а закупка древесины на обрешетку сведет всю экономию на нет.
2. Полностью сухое дерево берут редко (его тяжелее найти и оно дороже). Брус 100х50 мм, если его взять не полностью сухим, будет сильно вести. И при этом, этот брус достаточно мощный (по своему сечению), чтобы «покрутить» вместе с собой и саму облицовку (популярный для такой конструкции ПВХ сайдинг покрутит точно). Кроме деревянной обрешетки в статье будут рассмотрены:
- Комбинированная (первая металлическая, вторая деревянная) обрешетка для неутепленного вентилируемого фасада и неровной несущей стены.
- Комбинированная (первая металлическая, вторая деревянная) обрешетка для утепленного вентилируемого фасада и неровной несущей стены, при толщине утеплителя 50 мм.
- Металлическая обрешетка. Для ровной и неровной стены, для неутепленного вентилируемого фасада.
- Металлическая обрешетка для утепленного вентилируемого фасада, при толщине утеплителя 50 мм.
- Комбинированная обрешетка из самодельного крепежного элемента и деревянного бруска для утепленного вентилируемого фасада при толщине утеплителя 100 мм.
- Устройство металлической обрешетки для утепленного вентилируемого фасада, если утеплителя 100 мм.
По каждому из девяти вариантов обрешетки, перечисленных выше, будут рассмотрены такие моменты по устройству:
- из чего выполнена первая и вторая обрешетки в каждом конкретном случае;
- как первая обрешетка закрепляется к стене;
- как вторая обрешетка закрепляется к первой;
- как крепится утеплитель (если он есть);
- как крепится супердиффузионная мембрана (если она есть);
- за счет чего образуется вентиляционный зазор в каждом конкретном случае.
Примечание. В данной статье я сознательно не привожу подробности крепежа облицовки к второй обрешетке. Дело в том, что крепеж сильно разнится в зависимости от материала облицовки. И по каждому виду (по ОСБ, сайдингу и тд) можно делать отдельную статью с подробностями монтажа.
Полезные рекомендации
Материал легко поддается обработке, поэтому проблем с раскроем не возникает, если все делать правильно. Во-первых, резать следует только в направлении, указанном производителем. На тыльной стороне каждой панели это направление обозначено стрелками. Во вторых, перед резкой нужно выполнить точные замеры и наметить линию маркером или мелом, а саму панель надежно зафиксировать на столе при помощи струбцин.
Алюминий относится к мягким легкоплавким металлам, поэтому сверлить его нужно аккуратно, на небольшой скорости – от 500 до 800 об/мин. Если нужно сразу просверлить большое количество отверстий в алюминиевых панелях, сверло нужно периодически охлаждать водой.
При выгибании панелей необходимо соблюдать идеальную чистоту поверхности, поскольку алюминиевая стружка или случайно попавшие песчинки при давлении могут оставить царапины на лицевом слое, устранить которые уже не получится. Это не только снизит привлекательность облицовки, но и снизит ее устойчивость к осадкам и ультрафиолету.
Пример вентфасада, облицованного композитными панелями
https://youtube.com/watch?v=rTFqIVXG8Ro
Недостатки обрешетки из древесины
Инструкция по монтажу профиля вентилируемого фасада.
Стоит подробнее рассказать и о самой обрешетке. Для укладки утеплителя и устройства вентилируемого фасада используются 2 вида материала — деревянные брусья и металлический профиль. Правда, применение брусков из древесины ограничено некоторыми условиями. Так, их не следует использовать при облицовке цоколей (повышенная влажность), создании системы с утеплителем толще 50 мм (неоправданные денежные расходы на брус, общая тяжесть конструкции)
Кроме того, при выборе древесины на обрешетку нужно обращать внимание на то, насколько она высушена. Недостаточно просушенные брусья впоследствии могут стать причиной деформации финишного слоя вентилируемого фасада
С другой стороны, обрешетка из брусков идеально подходит для устройства вентилируемых фасадов в деревянных домах.
