От чего зависит вес?
Указанные изделия могут иметь стенки толщиной от 1 мм до 1,4 см. Соответственно, чем она грубее, тем больше весит изделия. Кроме того, размер определяет сферу ее применения.
Например, трубы с толщиной в 1 см и более могут использоваться в качестве опорных элементов. Они очень прочны, не деформируются, отлично выдерживают динамические и механические нагрузки.
Вторым параметром является сечение изделия. Так, наименьший показатель составляет 1 см. Однако на рынке представлены виды и в 15 см. Максимальный размер достигает 18 см.
При этом размер ее стенок являются взаимозависимыми показателями. Если сечение максимальное, то для сохранения прочности изделия, необходимы максимально толстые стенки. Соответственно, вес будет значительным.
Размеры квадратной профильной трубы и вес погонного метра
Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.
Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например, у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.
| Размер в мм | Вес одного метра, кг | Размер в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Труба квадратная 10х10х0,8 | 0,222 | Труба квадратная 30х30х0,8 | 0,725 | Профильная квадратная труба 40х40х3,5 | 3,85 | Профильная квадратная труба 60х60х2 | 3,59 | Профильная квадратная труба 90х90х3 | 8,07 | Профильная квадратная труба 150х150х9 | 38,75 |
| 10х10х0,9 | 0,246 | 30х30х0,9 | 0,811 | 40х40х4 | 4,30 | 60х60х2,5 | 4,43 | 90х90х4 | 10,59 | 150х150х10 | 42,61 |
| 10х10х1 | 0,269 | 30х30х,1 | 0,897 | 40х40х5 | 5,16 | 60х60х3 | 5,25 | 90х90х5 | 13,00 | Профильная квадратная труба 180х180х8 | 42,34 |
| 10х10х1,2 | 0,312 | 30х30х1,2 | 1,07 | 40х40х6 | 5,92 | 60х60х3,5 | 6,04 | 90х90х6 | 15,34 | 180х180х9 | 47,23 |
| 10х10х1,4 | 0,352 | 30х30х1,3 | 1,15 | Профильная квадратная труба 42х42х3 | 3,55 | 60х60х4 | 6,82 | 90х90х7 | 17,58 | 180х180х10 | 5,03 |
| Труба квадратная 15х15х0,8 | 0,348 | 30х30х1,4 | 1,23 | 42х42х3,5 | 4,07 | 60х60х5 | 8,30 | 90х90х8 | 19,73 | 180х180х12 | 61,36 |
| 15х15х0,9 | 0,388 | 30х30х1,5 | 1,31 | 42х42х4 | 4,56 | 60х60х6 | 9,69 | Профильная квадратная труба 100х100х3 | 9,02 | 180х180х14 | 70,33 |
| 15х15х1 | 0,426 | 30х30х2 | 1,70 | 42х42х5 | 5,47 | 60х60х7 | 11,00 | 100х100х4 | 11,84 | Трубы квадратные специальных размеров | |
| 15х15х1,2 | 0,501 | 30х30х2,5 | 2,07 | 42х42х6 | 6,3 | 60х60х8 | 12,20 | 100х100х5 | 14,58 | 32х32х4 | 3,30 |
| 15х15х1,4 | 0,571 | 30х30х3 | 2,42 | Профильная квадратная труба 45х45х2 | 2,65 | Профильная квадратная труба 70х70х3 | 6,19 | 100х100х6 | 17,22 | 36х36х4 | 3,80 |
| 15х15х1,5 | 0,605 | 30х30х3,5 | 2,75 | 45х45х3 | 3,83 | 70х70х3,5 | 7,14 | 100х100х7 | 19,78 | 40х40х2 | 2,33 |
| Труба квадратная 20х20х0,8 | 0,474 | 30х30х4 | 3,04 | 45х45х3,5 | 4,40 | 70х70х4 | 8,07 | 100х100х8 | 22,25 | 55х55х3 | 4,78 |
| 20х20х0,9 | 0,529 | Труба квадратного сечения 35х35х0,8 | 0,85 | 45х45х4 | 4,93 | 70х70х4 | 9,89 | 100х100х9 | 24,62 | 65х65х6 | 10,63 |
| 20х20х1 | 0,583 | 35х35х0,9 | 0,953 | 45х45х5 | 5,94 | 70х70х6 | 11,57 | Профильная квадратная труба 110х110х6 | 19,11 | ||
| 20х20х1,2 | 0,689 | 35х35х1,4 | 1,45 | 45х45х6 | 6,86 | 70х70х7 | 13,19 | 110х110х7 | 21,98 | ||
| 20х20х1,4 | 0,791 | 35х35х1,5 | 1,55 | 45х45х7 | 7,69 | 70х70х8 | 14,71 | 110х110х8 | 24,76 | ||
| 20х20х1,5 | 0,841 | 35х35х2 | 2,02 | 45х45х8 | 8,43 | Профильная квадратная труба 80х80х3 | 7,13 | 110х110х9 | 27,45 | ||
| 20х20х2 | 1,075 | 35х35х2,5 | 2,46 | Профильная квадратная труба 50х50х2 | 2,96 | 80х80х3,5 | 8,24 | Профильная квадратная труба 120х120х6 | 20,99 | ||
| Труба квадратная 25х25х0,8 | 0,599 | 35х35х3 | 2,89 | 50х50х2,5 | 3,64 | 80х80х4 | 9,33 | 120х120х7 | 24,16 | ||
| 25х25х0,9 | 0,670 | 35х35х3,5 | 3,30 | 50х50х3 | 4,31 | 80х80х5 | 11,44 | 120х120х8 | 27,27 | ||
| 25х25х1 | 0,740 | 35х35х4 | 3,67 | 50х50х3,5 | 4,94 | 80х80х6 | 13,46 | 120х120х9 | 30,28 | ||
| 25х25х1,2 | 0878 | 35х35х5 | 4,37 | 50х50х4 | 5,56 | 80х80х7 | 15,38 | Профильная квадратная труба 140х140х6 | 24,76 | ||
| 25х25х1,4 | 1,01 | Профильная квадратная труба 40х40х1,4 | 1,67 | 50х50х4,5 | 6,16 | 80х80х8 | 17,22 | 140х140х7 | 28,57 | ||
| 25х25х1,5 | 1,07 | 40х40х1,5 | 1,78 | 50х50х5 | 6,73 | 80х80х9 | 18,97 | 140х140х8 | 32,29 | ||
| 25х25х2 | 1,39 | 40х40х2 | 2,33 | 50х50х6 | 7,80 | 80х80х10 | 20,63 | 140х140х9 | 35,93 | ||
| 25х25х2,5 | 1,68 | 40х40х2,5 | 2,85 | 50х50х7 | 8,79 | 80х80х11 | 22,20 | Профильная квадратная труба 150х150х7 | 30,77 | ||
| 25х25х3 | 1,95 | 40х40х3 | 3,36 | 50х50х8 | 9,69 | 140х140х8 | 34,81 |
В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.

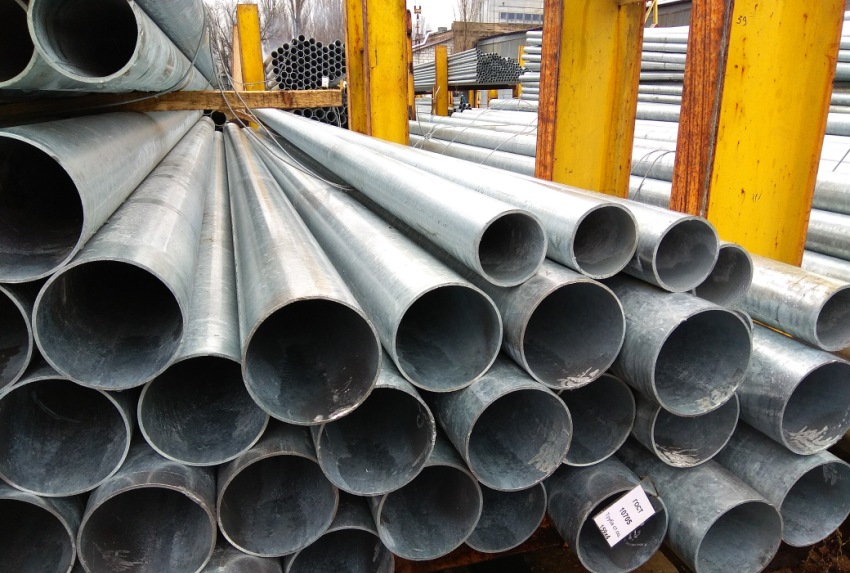

Преимущества и недостатки стального трубопроката
Стальные изделия имеют множество преимуществ, на которые рекомендуется обратить внимание. В первую очередь стоит отметить, что детали из данного сплава отличаются высокими прочностными характеристиками
Именно этот факт обуславливает их широкое распространение в строительной сфере, где прочность изделий является одним из главных показателей. Широкий ассортимент деталей также считается важным достоинством, так как позволяет расширить их эксплуатационную сферу. На строительном рынке можно без труда выбрать подходящие по форме и техническим характеристикам детали.
Металлические трубы отличаются высокими прочностными характеристиками
Все стальные трубы можно разделить на три категории:
- круглые;
- профилированные (квадратные и прямоугольные);
- нестандартные (многогранные).
Серьезное преимущество, присущее данным изделиям, заключается в том, что они имеют высокую сопротивляемость к механическим воздействиям. Стальные трубы отлично переносят давление и удары. Стоит отметить, что они имеют приемлемую стоимость и относятся к среднему ценовому сегменту.
Широкое разнообразие типов деталей позволяет использовать их в различных сферах: строительной, хозяйственной и т. д. Стальные изделия имеют небольшой показатель линейного расширения
Это очень важное преимущество, так как многие трубы при нагреве расширяются, а если их размещают в стяжке, то это может привести к возникновению трещин
Для того чтобы ответить на вопрос о том, как рассчитать вес трубы, необходимо познакомиться ближе со всеми методами, позволяющими произвести это вычисление. Знание массы стальных изделий требуется на всех этапах, начиная от их приобретения и заканчивая монтажом.
Большое разнообразие стальных труб позволяет применять их в различных сферах жизнедеятельности
Эксплуатационные стандарты
На территории нашей страны действует ряд ГОСТов, которым должны соответствовать трубы по критерию «предназначение». Например, изделия, произведённые из серого чугуна, внутренний диаметр которых колеблется в диапазоне 65≤ D ≤1000 мм, отвечают требованиям Государственного Стандарта 6942 98. Продукция данного типа применяется для обустройства систем отвода стоков в современных многоэтажных домах, поскольку диаметр чугунной бытовой канализационной трубы обычно находится в этих пределах.
Чугунные трубы бывают нескольких видов, различаются техническими характеристиками и свойствами
Качество труб ВЧШГ определяется следующими нормативными документами: СП 40-106-202 и ТУ 14-161-183-2000. С использованием данных изделий прокладываются трубопроводы большой протяжённости. И они отлично подходят для обустройства систем доставки питьевой и технической воды, ливневых стоков, нефте- и газопроводов.
Существует ещё один подход к классификации чугунной трубной продукции – по толщине стенки. В частности, ГОСТ 9583-75 указывает, что высокопрочные изделия бывают классов А, ЛА и Б. И в этом же нормативном документе содержатся единые требования к значению наружного диаметра чугунных канализационных труб. Этот показатель изменяется в таких пределах: 81≤ Dн. ≤ 1048 мм.
Ниже представлена информация о диапазоне изменений весовых характеристик и других размеров чугунных труб канализации класса А.
Метров в тонне –1,73≤ L ≤ 80,65;
- масса 1 п.м. (здесь далее «погонный метр»)– 12,4…578 кг;
- толщина стенки, мм – от 7,4 до 24,8;
- условный проход, мм – 65…1000.
Трубы разных классов различаются толщиной стенок, это тоже отражается на весе
Для изделий класса ЛА эти данные выглядят так:
- метров в тонне –1,9≤ L ≤ 88,5;
- масса 1 п.м., кг – 11,3…525,6;
- толщина стенки, мм – от 6,7 до 22,5;
- условный проход, мм – 65…1000.
Что же касается трубных изделий класса Б, то у них:
- метров в тонне –1,59≤ L ≤ 75,19;
- масса 1 п.м., кг – 13,3…627,9;
- толщина стенки, мм – от 8,0 до 27,0;
- условный проход, мм – 65…1000.
Способы расчета удельного веса
- длины;
- высоты, ширины или диаметра;
- толщины стенок.
Поэтому указывается как масса объема (в м. кв.) профильной или цилиндрической формы, наполненной однородной сталью с необходимой плотностью (в кг/м. куб.). Длина трубы при определении ее удельной массы равняется один метр. Для стального трубопроката, при любых расчетах, плотность состава, из которого он сделан, постоянно принимается за величину 7850кг/м. куб. Чтобы определить вес одного метра стальной трубы (удельный вес) выбирают один из таких способов:
- по расчетным формулам;
- при помощи таблиц, где искомые данные указаны для стандартных размеров трубного проката.
В любом случае полученные данные являются только теоретическим расчетом. Это объясняется следующими причинами:
- при расчетах часто приходится округлять рассчитанные значения;
- при расчетах форма трубы подразумевается геометрически правильной, то есть, не учитываются наплывы металла на сварочном стыке, закругления в углах (для профильного проката), уменьшение или превышение размеров относительно типовых в пределах допустимых ГОСТ;
- плотность разных марок стали отличается от 7850 кг/м. куб. и для многих сплавов разница довольно значительна при определении веса большого количества трубной продукции.
При помощи специальных таблиц определяют максимально приближенный теоретический показатель удельного веса трубопроката, так как при их составлении использовались сложные математические формулы, которые максимально учитывали технологию производства и геометрию изделий. Чтобы воспользоваться данным вариантом расчета, вначале по имеющимся данным о трубопрокате определяют его тип. После находят в справочной литературе соответствующую этому металлопрокату таблицу или ГОСТ на этот сортамент.
Табличный вариант расчета хорош тем, что он не требует выполнения каких-то расчетов, что исключает при вычислениях вероятность допущения математической ошибки. Но этот способ подразумевает наличия специальной литературы. Наиболее универсальный вариант – это использование математических формул. Этот способ можно применять в любых условиях, даже, так сказать «полевых», вдали от возможностей и благ цивилизации.
Определение удельного веса трубы по формулам
Как уже выше говорилось, в основе расчета находится определение объема сырья, израсходованного для производства одного метра трубопроката. Затем данную величину нужно умножить на плотность состава (в случае со сталью на 7850кг/м3). Искомый объем определяют таким способом:
- Рассчитывают объем части трубы длиной в один метр по ее внешним размерам. Для чего определяют площадь сечения трубы, которую умножают на длину, в нашем случае на 1 метр.
- Рассчитывают объем полой части трубы длиной 1 метр. Для чего вначале определяют размеры полости (для круглого изделия внутренний диаметр рассчитывают, вычитая от внешнего диаметра двойную толщину стенки, а для профильного трубопроката – определяют высоту и ширину внутреннего диаметра, вычитая двойную толщину от внешних размеров). После, по полученным результатам делают расчет, аналогичный указанному в первом пункте.
- В конце, от первого результата вычитают второй, это и является объемом трубы.
Все подсчеты делаются только после перевода исходных показателей в килограммы и метры. Определение объема круглого и цилиндрического сечения труб происходит по такой формуле:
V = RхRх3,14хL, где:
- V – объем;
- R – радиус;
- L – длина.
Еще одна несложная формула, но уже для стальных круглых труб:
Вес =3.14х(D – T)хTхLхP, где:
- D – внешний диаметр;
- T – толщина стенки;
- L – длина;
- P – плотность стали.
Удельный вес = (A–T)хTх0.0316
Для прямоугольных труб:
Удельный вес = (A+B–2хT)хTх0.0158
То есть, чтобы определить точный вес материала можно использовать специальные таблицы, где указана масса труб с учетом сечения, диаметра и иных показателей. Если под рукой нет этой таблицы, то всегда можно использовать специальный калькулятор, где для расчета искомых величин достаточно только ввести необходимые данные, такие как толщину стенок и тип сечения конструкции. Каким образом определять удельную массу каждый выбирает сам.
https://youtube.com/watch?v=z4AjL8HmOcw
Методы и формулы для вычисления
Чтобы рассчитать прочность трубы профильной на изгиб необходимо определить максимальное напряжение на ту либо иную точку конструкции. Каждый вид материала, из которого изготавливается прокатная продукция, обладает индивидуальным показателем напряжения и точкой сопротивления. В учет берутся следующие параметры: вид проката, сечение, толщина стенки, общие характеристики. Владея такими данными, можно предположить, какие будут последствия от воздействия различных факторов, в том числе окружающей среды. При давлении на поперечную часть профтрубы напряжение создается даже в точках, которые удалены от нейтральной оси.
Получить данные можно разными способами:
- Берутся готовые показатели из строительных справочников и подставляются в формулу. Такие действия предусматривают выбор трубного проката в соответствии с указанными характеристиками, что позволяет делать самые точные подсчеты прогиба. ГОСТ 8639-82 (для изделий квадратного сечения) и ГОСТ 8645-68 (прямоугольного) регламентированы: момент инерции трубы (I), длину пролета (L), нагрузку (Q), модуль упругости в соответствии СНиП. Схемы вычислений индивидуальные и для каждого случая подбирается формула.
- Самостоятельно рассчитывается прочность на изгиб. В данном случае применим Закон Гука, который выражается формулой: Pизг = M/W, где Pизг — величина прочностного предела, M — изгибающий момент; W — сопротивление. Такие вычисления требуют дополнений: учитываются характеристики исходного материала, давления и т.д.
- При помощи калькулятора. В специальную расчетную таблицу вносятся исходные данные — длина пролета, нормативная и расчетная нагрузка, Fmax,количество изделий, расчетное сопротивление, параметры. После нажатия на клавишу «Рассчитать» выдается готовый результат.
Не стоит выполнять расчеты самостоятельно. Нужно уметь пользоваться ГОСТами, СНиПами и владеть сложной специфической техникой — сопроматом. При малейших неточностях в подсчетах не избежать серьезных последствий.
Проще применить один из калькуляторов для расчета нагрузки на профильную трубу:
http://www.rsi-llc.ru/calculator/http://svoydomtoday.ru/building-onlayn-calculators/336-rschet-kvadratnoy-trubi-na-progib-i-izgib.htmlhttps://trubanet.ru/onlajjn-kalkulyatory/raschet-balok-iz-trub-na-izgib.html
Также полезно будет просмотреть видео:
Вес труб профильных квадратных.
Углеродистая сталь (7850 кг/м³)Вес профильной трубы 160x160x5
Вес метра профильной трубы 160x160x5
m = 24.335 кг.
В тонне 41 метров профильной трубы 160×160
Вес профильной трубы 160x160x6
Вес метра профильной трубы 160x160x6
m = 29.0136 кг.
В тонне 34 метров профильной трубы 160×160
Вес профильной трубы 160x160x8
Вес метра профильной трубы 160x160x8
m = 38.1824 кг.
В тонне 26 метров профильной трубы 160×160
Вес профильной трубы 180x100x4 (100x180x4)
Вес метра профильной трубы 180x100x4 (100x180x4)
m = 17.0816 кг.
В тонне 59 метров профильной трубы 180×100
Вес профильной трубы 180x180x5
Вес метра профильной трубы 180x180x5
m = 27.475 кг.
В тонне 36 метров профильной трубы 180×180
Вес профильной трубы 180x180x6
Вес метра профильной трубы 180x180x6
m = 32.7816 кг.
В тонне 31 метров профильной трубы 180×180
Вес профильной трубы 180x180x8
Вес метра профильной трубы 180x180x8
m = 43.2064 кг.
В тонне 23 метров профильной трубы 180×180
Вес профильной трубы 200x100x6 (100x200x6)
Вес метра профильной трубы 200x100x6 (100x200x6)
m = 27.1296 кг.
В тонне 37 метров профильной трубы 200×100
Вес профильной трубы 200x120x5 (120x200x5)
Вес метра профильной трубы 200x120x5 (120x200x5)
m = 24.335 кг.
В тонне 41 метров профильной трубы 200×120
Вес профильной трубы 200x160x8 (160x200x8)
Вес метра профильной трубы 200x160x8 (160x200x8)
m = 43.2064 кг.
В тонне 23 метров профильной трубы 200×160
Вес профильной трубы 200x200x5
Вес метра профильной трубы 200x200x5
m = 30.615 кг.
В тонне 33 метров профильной трубы 200×200
Вес профильной трубы 200x200x6
Вес метра профильной трубы 200x200x6
m = 36.5496 кг.
В тонне 27 метров профильной трубы 200×200
Вес профильной трубы 200x200x8
Вес метра профильной трубы 200x200x8
m = 48.2304 кг.
В тонне 21 метров профильной трубы 200×200
Вес круга, стального прутка. Круглый прокат ГОСТ 2590-88
Вес стального круга, металлического прутка, круглого проката ГОСТ 2590-88 Круг, согласно ГОСТ — прокат стальной круговой используется двух основных стандартов: горячекатаный и калиброванная круглая сталь — холоднокатаная или холоднотянутая. Стальной круг используется в качестве заготовки перед изготовлением изделий фасонного проката или сортового проката. Также стальные круги находят широкое применение в машиностроении в качестве заготовок для изготовления втулок, осей, валов, анкеров, толкателей и других деталей машин и техники. Точность круга ГОСТ 2590-88, произведенного горячекатаным способом, разделяется на три класса — А, Б и В, соответственно, высокой, повышенной и обыкновенной точности. Для класса А допустимое отклонение от заданного параметра составляет от +0.3мм до -0.9мм. Для класса Б этот диаметр лежит в пределах от +0.6мм до -2.0мм. Класс В позволяет отойти от стандарта на величину от +0.8мм до -4.0мм. Точный параметр допустимого отклонения зависит от присвоенного класса точности, а так же от длины изделия. Длина круглого прутка зависит от качества стали, например: — пруток из обычной углеродистой и низколегированной стали изготавливают в пределах от 2 до 12 метров; — прокат качественной углеродистой и легированных сталей — от 2 до 6 метров; — кругляк из низколегированной стали — от 1 до 6 метров. Также на усмотрение заказчика заготовки изготавливают длиной от 2 до 24 метров. При изготовлении кругляка руководствуются предельными отклонениями по длине проката. Существует три вида отклонений по длине, а именно: до 4 метров — 30 мм , от 4 до 6 метров — 50 мм, от 6 метров — 70 мм. Т.е. величина погрешности не должна превышать 30 мм, во втором случае 50 мм, а в третьем 70 мм. На усмотрение заказчика таким разбросом размеров можно пренебречь. В сортаменте круглого проката, главным параметром при выпуске круга является его номинальный диаметр. По стандарту он может варьироваться от 5 до 270 мм, а изделия диаметром свыше 270 и до 300 мм производятся по запросу. Стальной круг, как и ряд других изделий, может производиться, храниться и транспортироваться в двух видах – в мотках (для изделий диаметром до 9 мм), и прутках. Таблица веса круга стального — Сколько килограммов (кг) в одном метре (м) прутка диаметр прутка d, мм вес прутка,кг
диам d,мм
вес круга,кг
диам d,мм
вес круга,кг
диам d,мм
вес 1м круга,кг
5,5 0,186 32 6,31 60 22,19 165 167,77 6 0,222 33 6,71 61 22,93 170 178,09 6,5 0,26 34 7,13 62 23,7 175 188,72 7 0,302 35 7,55 63 24,47 180 199,66 8 0,395 36 7,99 65 26,05 185 210,9 9 0,499 37 8,44 67 27,68 190 222,46 10 0,616 38 8,9 68 28,51 195 234,32 11 0,746 39 9,38 70 30,21 200 246,49 12 0,888 40 9,86 72 31,96 205 258,97 13 1,041 41 10,36 75 34,68 210 271,76 14 1,21 42 10,88 80 39,46 215 284,85 15 1,39 43 11,4 82 41,46 220 298,25 16 1,58 44 11,94 85 44,54 225 311,96 17 1,78 45 12,48 90 49,94 230 325,98 18 2 46 13,05 95 55,64 235 340,31 19 2,23 47 13,75 100 61,65 240 354,95 20 2,47 48 14,2 105 67,97 245 369,89 21 2,72 49 14,8 110 74,6 250 385,14 22 2,98 50 15,42 115 81,54 255 400,7 23 3,26 51 16,03 120 88,78 260 416,57 24 3,55 52 16,67 125 96,33 265 432,74 25 3,85 53 17,32 130 104,2 270 449,23 26 4,17 54 17,65 135 112,31 275 466,02 27 4,5 55 18,65 140 120,78 280 483,12 28 4,83 56 19,33 145 129,56 285 500,53 29 5,18 57 20,02 150 138,65 290 518,25 30 5,55 58 20,74 155 148,05 295 536,27 31 5,92 59 21,45 160 157,75 300 554,6 Вес погонного метра круга в таблице — теоретическая масса. Фактический вес прутка круглого сечения может отличаться на 2-5% Расчет веса круга стального проката Когда нет справочника, расчет веса погонного метра стального прутка можно выполнить самостоятельно, на обычном калькуляторе. Объем металла в 1 метре стального цилиндра равен 1 м x (3,14 x D x D/4). В скобках геометрическая площадь круга диаметром D. Вес прутка получается умножением объема на удельный вес круглого проката, который равен 7850 кг/м3. Данным способом Вы можете посчитать сколько кг в метре стального круга, пересчитать тонны в метры. Например, на обычном калькуляторе, можно сделать расчет массы 1 погонного метра круга по формуле: m = Pi*d*d*R/4000 где: m — теор. масса 1 п/ м круга в кг, Pi = 3,14 (постоянная величина), d — наружный диаметр в мм, R — плотность стали в г/куб. см. Для быстрого расчета массы круглого проката воспользуйтесь «Калькулулятором металла» в разделе сайта «Сортамент металлопроката»
Калькулятор расчета массы круга считает вес для разных марок сталей, что важно, если Вам нужно посчитать массу круга нержавеющего или изготовленного из цветного сплава. Металлокалькулятор круга рассчитывает вес прутка стали (по размерам диаметра и длины заготовок), и длину круглого проката (по общему весу стальных прутков и наружному диаметру прута). sbk.ltd.ua
sbk.ltd.ua
Чугунные трубы: характеристики
Наиболее известная область применения – системы водоснабжения и канализация. Требования к последней довольно специфичны, а аварии на такого рода коммуникациях, представляют собой настоящее бедствие. Чугунный трубопровод считается наиболее надежным, благодаря определенным качествам.
- Коррозийная устойчивость – сплав не подвержен ржавлению и не создает условий к образованию и накоплению осадка на внутренней поверхности. В канализационных системах это качестве трудно переоценить. На фото – образец продукции.
- Чугунные трубы производятся методом литья – центробежного, непрерывного и так далее, и, соответственно, не содержат швов или свищей, что обеспечивает высокую стойкость к ударным нагрузкам.
- Высокая инертность – не взаимодействуют с химически агрессивными веществами даже при высокой температуре.
- Материал нечувствителен к низким температурам. Обладает минимальным коэффициентом удлинения, поэтому при монтаже отопительных систем или поставки горячей воды не требуется мер по компенсации.
- Возможная глубина укладки составляет 10 м.
- Срок службы изделий – до 100 лет. При этом в обслуживании трубопровод не нуждается.
- После окончания срока эксплуатации чугунные изделия полностью утилизируются без применения специальных процедур.
Вес профильной стальной трубы
Основные размеры профильной прямоугольной трубы
Расчет теоретического веса стальной профильной трубы регулирует ГОСТ 8645-68. Масса и типоразмеры прямоугольных труб приведены в :
| Ширина профиля А, мм | Высота профиля В, мм | S, мм | Масса 1 м, кг |
|---|---|---|---|
| 15 | 10 | 1,0 | 0,348 |
| 1,5 | 0,488 | ||
| 2 | 0,605 | ||
| 20 | 10 | 1,0 | 0,426 |
| 1,5 | 0,605 | ||
| 2 | 0,762 | ||
| 15 | 1,0 | 0,505 | |
| 1,5 | 0,723 | ||
| 2 | 0,919 | ||
| 2,5 | 1,09 | ||
| 25 | 10 | 1,0 | 0,505 |
| 1,5 | 0,723 | ||
| 2 | 0,919 | ||
| 2,5 | 1,09 | ||
| 15 | 1,0 | 0,583 | |
| 1,5 | 0,841 | ||
| 2 | 1,08 | ||
| 2,5 | 1,29 | ||
| 28 | 25 | 1,5 | 1,15 |
| 2 | 1,49 | ||
| 2,5 | 1,80 | ||
| 30 | 10 | 1,0 | 0,583 |
| 1,5 | 0,841 | ||
| 2 | 1,08 | ||
| 2,5 | 1,29 | ||
| 3 | 1,48 | ||
| 15 | 1,0 | 0,661 | |
| 1,5 | 0,959 | ||
| 2 | 1,23 | ||
| 2,5 | 1,48 | ||
| 3 | 1,71 | ||
| 20 | 1,0 | 0,740 | |
| 1,5 | 1,08 | ||
| 2 | 1,39 | ||
| 2,5 | 1,68 | ||
| 3 | 1,95 | ||
| 35 | 15 | 1,5 | 1,08 |
| 2 | 1,39 | ||
| 2,5 | 1,68 | ||
| 3 | 1,95 | ||
| 3,5 | 2,20 | ||
| 20 | 1,5 | 1,19 | |
| 2 | 1,55 | ||
| 2,5 | 1,88 | ||
| 3 | 2,19 | ||
| 3,5 | 2,47 | ||
| 25 | 1,5 | 1,31 | |
| 2 | 1,70 | ||
| 2,5 | 2,07 | ||
| 3 | 2,42 | ||
| 3,5 | 2,75 | ||
| 40 | 15 | 2 | 1,55 |
| 2,5 | 1,88 | ||
| 3 | 2,19 | ||
| 3,5 | 2,47 | ||
| 4 | 2,73 | ||
| 20 | 2 | 1,70 | |
| 2,5 | 2,07 | ||
| 3 | 2,42 | ||
| 3,5 | 2,75 | ||
| 4 | 3,05 | ||
| 25 | 1,5 | 1,43 | |
| 2 | 1,86 | ||
| 2,5 | 2,27 | ||
| 3 | 2,66 | ||
| 3,5 | 3,02 | ||
| 4 | 3,36 | ||
| 28 | 1,5 | 1,50 | |
| 2 | 1,95 | ||
| 2,5 | 2,39 | ||
| 30 | 2 | 2,02 | |
| 2,5 | 2,47 | ||
| 3 | 2,89 | ||
| 3,5 | 3,30 | ||
| 4 | 3,68 | ||
| (42) | 20 | 2 | 1,77 |
| 2,5 | 2,15 | ||
| 3 | 2,52 | ||
| 3,5 | 2,86 | ||
| 4 | 3,17 | ||
| 30 | 2 | 2,08 | |
| 2,5 | 2,54 | ||
| 3 | 2,99 | ||
| 3,5 | 3,41 | ||
| 4 | 3,80 | ||
| 45 | 20 | 2 | 1,86 |
| 2,5 | 2,27 | ||
| 3 | 2,66 | ||
| 3,5 | 3,02 | ||
| 4 | 3,36 | ||
| 30 | 2 | 2,17 | |
| 2,5 | 2,66 | ||
| 3 | 3,13 | ||
| 3,5 | 3,57 | ||
| 4 | 3,99 | ||
| 50 | 25 | 2 | 2,17 |
| 2,5 | 2,66 | ||
| 3 | 3,13 | ||
| 3,5 | 3,57 | ||
| 4 | 3,99 | ||
| 30 | 2 | 2,32 | |
| 2,5 | 2,86 | ||
| 3 | 3,36 | ||
| 3,5 | 3,857 | ||
| 4 | 4,30 | ||
| 35 | 2 | 2,49 | |
| 2,5 | 3,09 | ||
| 3 | 3,60 | ||
| 3,5 | 4,12 | ||
| 4 | 4,62 | ||
| 40 | 2 | 2,65 | |
| 2,5 | 3,25 | ||
| 3 | 3,83 | ||
| 3,5 | 4,39 | ||
| 4 | 4,93 | ||
| 60 | 25 | 2,5 | 3,05 |
| 3 | 3,60 | ||
| 3,5 | 4,12 | ||
| 4 | 4,62 | ||
| 5 | 5,55 | ||
| 30 | 2,5 | 3,25 | |
| 3 | 3,83 | ||
| 3,5 | 4,39 | ||
| 4 | 4,93 | ||
| 5 | 5,94 | ||
| 40 | 3 | 4,30 | |
| 3,5 | 4,94 | ||
| 4 | 5,56 | ||
| 5 | 6,73 | ||
| 70 | 30 | 3 | 4,30 |
| 3,5 | 4,94 | ||
| 4 | 5,56 | ||
| 5 | 6,73 | ||
| 6 | 7,80 | ||
| 40 | 3 | 4,78 | |
| 3,5 | 5,49 | ||
| 4 | 6,19 | ||
| 5 | 7,51 | ||
| 6 | 8,75 | ||
| 50 | 3 | 5,25 | |
| 3,5 | 6,04 | ||
| 4 | 6,82 | ||
| 5 | 8,30 | ||
| 6 | 9,69 | ||
| 7 | 10,99 | ||
| 80 | 40 | 3 | 5,25 |
| 3,5 | 6,04 | ||
| 4 | 6,82 | ||
| 5 | 8,30 | ||
| 6 | 9,69 | ||
| 7 | 10,99 | ||
| 50 | 3 | 5,72 | |
| 3,5 | 6,59 | ||
| 4 | 7,44 | ||
| 60 | 3,5 | 7,14 | |
| 4 | 8,07 | ||
| 5 | 9,87 | ||
| 6 | 11,57 | ||
| 7 | 13,19 | ||
| 90 | 40 | 3,5 | 6,59 |
| 4 | 7,44 | ||
| 5 | 9,08 | ||
| 6 | 10,63 | ||
| 7 | 12,09 | ||
| 50 | 3 | 6,19 | |
| 60 | 4 | 8,70 | |
| 5 | 10,65 | ||
| 6 | 12,51 | ||
| 7 | 14,29 | ||
| 100 | 40 | 4 | 8,07 |
| 5 | 9,87 | ||
| 6 | 11,57 | ||
| 7 | 13,19 | ||
| 50 | 4 | 6,19 | |
| 5 | 10,65 | ||
| 6 | 12,51 | ||
| 7 | 14,29 | ||
| 70 | 4 | 9,96 | |
| 5 | 12,22 | ||
| 6 | 14,40 | ||
| 7 | 16,48 | ||
| 110 | 40 | 4 | 8,70 |
| 5 | 10,65 | ||
| 6 | 12,51 | ||
| 7 | 14,29 | ||
| 50 | 4 | 9,33 | |
| 5 | 11,44 | ||
| 6 | 13,46 | ||
| 7 | 15,38 | ||
| 60 | 4 | 9,96 | |
| 5 | 12,22 | ||
| 6 | 14,40 | ||
| 7 | 16,48 | ||
| 120 | 40 | 5 | 11,44 |
| 6 | 13,46 | ||
| 7 | 15,38 | ||
| 8 | 17,22 | ||
| 60 | 5 | 13,00 | |
| 6 | 15,34 | ||
| 7 | 17,58 | ||
| 8 | 19,73 | ||
| 80 | 5 | 14,58 | |
| 6 | 17,22 | ||
| 7 | 19,78 | ||
| 8 | 22,25 | ||
| 140 | 60 | 3 | 9,02 |
| 5 | 14,58 | ||
| 6 | 17,22 | ||
| 7 | 19,78 | ||
| 8 | 22,25 | ||
| 80 | 5 | 16,15 | |
| 6 | 19,11 | ||
| 7 | 21,98 | ||
| 8 | 24,76 | ||
| 120 | 6 | 22,88 | |
| 7 | 26,37 | ||
| 8 | 29,78 | ||
| 9 | 33,10 | ||
| 150 | 60 | 7 | 20,88 |
| 80 | 6 | 20,05 | |
| 7 | 23,08 | ||
| 8 | 26,01 | ||
| 9 | 28,86 | ||
| 10 | 31,62 | ||
| 100 | 6 | 21,93 | |
| 7 | 25,28 | ||
| 8 | 28,53 | ||
| 9 | 31,69 | ||
| 10 | 34,76 | ||
| 160 | 130 | 8 | 33,55 |
| 180 | 80 | 7 | 26,37 |
| 8 | 29,78 | ||
| 9 | 33,10 | ||
| 10 | 36,33 | ||
| 12 | 42,52 | ||
| 100 | 8 | 32,29 | |
| 9 | 35,93 | ||
| 10 | 39,47 | ||
| 12 | 46,29 | ||
| 145 | 20 | 84,10 | |
| 150 | 8 | 38,57 | |
| 9 | 42,99 | ||
| 10 | 47,32 | ||
| 12 | 55,71 | ||
| 190 | 120 | 12 | 51,94 |
| 196 | 170 | 18 | 88,99 |
| 200 | 120 | 8 | 37,32 |
| 230 | 100 | 8 | 38,57 |
Примечание
- Масса труб вычислена при плотности стали 7,85 г/см3
- Размеры труб, взятые в скобки – нерекомендуемые
- Трубы следующих размеров производятся под заказ: 28х25; 40х25; 40х28; 70х50; 90х50; 140х60; 150х60; 160х130; 180х145; 190х120; 196х170; 200х120; 230х100 мм
Чугунные трубы и их особенности
При прокладке водопровода важно учитывать такие критерии, как срок службы материала, его прочность, а также масса и диаметр. Чугунные трубопроводы использовались для прокладки водопроводов достаточно давно, и сегодня их основным конкурентом является пластик
Если сравнивать пластик и чугун, то первый вариант имеет больше преимуществ, но все же уступает второму по таким критериям, как прочность, долговечность и надёжность
Если сравнивать пластик и чугун, то первый вариант имеет больше преимуществ, но все же уступает второму по таким критериям, как прочность, долговечность и надёжность.
В отличие от стальных сварочных изделий, чугунные материалы имеют намного больший вес, что связано с толщиной стенок этих изделий. Чтобы повысить качество чугунного материала, в его состав добавляется смесь шаровидного графита. Это позволило повысить показатели прочности, пластичности и устойчивости материала к растрескиванию при влиянии негативных агрессивных сред.
Популярность чугуна обусловлена разнообразием его диаметров, однако даже этот фактор не способствует снижению большого веса материала. Чтобы снизить вес, производители уменьшают длину труб, вызывая неудобства создания большого количества соединений. Однако при этом упрощается процесс монтажа.
К основным преимуществам чугунных изделий относятся:
- Высокий срок службы, составляющий более 100 лет.
- Низкие показатели аварийности.
- Устойчивость к физическим и механическим нагрузкам.
- Стойкость к перепадам температур.
Зная характеристику двух вариантов металлических труб, нужно разобраться в вопросе измерения веса 1 метра изделия.
