Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

  • АВВГ (вместо медной жилы используется алюминиевая);
  • ВВГнг (кембрик с повышенной негорючестью);
  • ВВГп (плоское сечение кабеля);
  • ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

  • АВББШв — кабель с алюминиевой жилой;
  • ВББШвнг — негорючий кабель;
  • ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Ассортимент кабельной продукции

Кабельная продукция – это любые виды изолированных и неизолированных проводников для передачи информации или энергии.

Основное предназначение кабеля – передача электрической энергии. Уже давно электроэнергия является основой работы абсолютно всех предприятий и проведения любых промышленных процессов, а также обеспечения комфортной и удобной жизни людей.

Кабель используется для передачи сигналов, он применяется для энергообеспечения любых коммунальных объектов, промышленных предприятий и различных учреждений, а также в высоковольтных линиях электропередач.

Сфера применения кабельной продукции очень широка – она обязательно используется для обеспечения людей телефонной и радиосвязью, проводит телевизионный сигнал и необходима в любых магистральных средствах связи.

Среди основных видов такой продукции можно выделить следующие:

  • Провода
  • Шнуры
  • Ленты
  • Оптические кабели
  • Кабели с металлическими токопроводящими жилами
  • Шины

Провод представляет собой сочетание неизолированной и одной и более изолированной жилы, поверх которых располагается неметаллическая оболочка. Иногда она может быть заменена обмоткой из волокна либо же хорошей проволоки.

Шнур – это особый вид кабеля, который отличается гибкостью и малым сечением. Состоит он из нескольких жил, максимальное сечение каждой из них не должно превышать 1,5 мм.

Жилы могут быть скручены или уложены параллельно, поверх жил наносится оболочка. Тип ее зависит от условий эксплуатации шнура.

При выборе кабельной продукции здесь необходимо обращать внимание на производителя, тип кабеля, номинальное постоянное и переменное напряжение, состояние присоединения и частоту. Кабели могут быть с подвижным или неподвижным присоединением, от этого во многом зависят условия их эксплуатации.

Кабели могут быть с подвижным или неподвижным присоединением, от этого во многом зависят условия их эксплуатации.

Отличия кабеля от провода

Потери в проводнике должны быть минимальными. Поэтому для изготовления их используются наиболее дешёвые металлы с наилучшей электропроводностью – медь и алюминий. А так как проводники должны соединять различные точки тех или иных электрических и электронных устройств, они должны быть удобны для монтажа. А наиболее удобным проводником является проволока из алюминия или меди.

Ток внутри проводника по современным представлениям сравним с трубой наполненной движущимися шариками. Шарики это электроны. Причём они распределяются по сечению трубы – то есть проводника – неравномерно. Ближе к стенкам трубы, их количество намного больше, чем вблизи центра. Чтобы монтаж был наиболее легким, а потери в проводнике минимальными его изготавливают в виде пучка тонких проволочек, именуемых «жилами».

Алюминий и медь это мягкие металлы. Длинные проводники из них легко растягиваются и рвутся под воздействием внешней силы. Для усиления применяется стальной трос, который расположенный внутри как сердечник, воспринимающий усилия. Так устроены проводники воздушных линий электропередачи.

Провод и кабель отличаются как по своему назначению, так и по своей конструкции. Кабели всегда имеют либо наружную изоляцию, либо ещё какие-то слои, например оплётки из защитной стальной ленты, экран и т.п. Они изначально предназначены для передачи данных и электроэнергии. Провода же являются либо частью конструкции, как например, в трансформаторах или электродвигателях, либо являются соединителями, передающими сигналы или токи для отдельных электрических или электронных устройств.

Провод не имеет сложной изоляции и бывает вовсе без неё. Для передачи электроэнергии провода без изоляции используются в воздушных линиях электропередачи для различных напряжений. В электрических машинах в обмотках используется эмалированный провод. Голым проводом выполняются заземления .

Для чего нужна маркировка

Обозначение проводника выполняется несколькими способами:

  • вручную – используется несмываемый маркер;
  • с помощью этикетки – ярлыки и этикетки распечатывают на принтере и крепят на кабель;
  • заводской метод – с помощью специального промышленного маркиратора.

Последний метод самый надежный, так как полученное обозначение не смывается, не изнашивается и не теряется, как этикетка.

Расшифровка кода на этикетке или на кабеле позволяет совершенно точно установить следующее:

  • какому ТУ или ГОСТ соответствует изделие;
  • класс стойкости к нагреванию;
  • цвет;
  • номинальное рабочее напряжение;
  • число вспомогательных жил и их сечение;
  • число заземлений;
  • количество фаз;
  • марка.

Когда нужно заменять кабели?

Замена электрических сетей может быть полной или частичной. Выполняется в следующих случаях:

  1. Большой срок эксплуатации проводки. Если вы въехали в новую квартиру, то желательно через примерно 20 лет провести капитальный ремонт. За этот период установленные инженерные коммуникации приходят в негодность и могут представлять опасность для здоровья человека.
  2. Ремонт или изменение планировки. Технологии идут вперед и современная бытовая техника очень мощная, поэтому к проводке предъявляются повышенные требования. Не рекомендуется подключать новые приборы к старой электрической сети, так как их характеристики могут не совпадать. Если вы планируете приобрести новую варочную панель, посудомоечную машину, современный холодильник и пр., то стоит обновить проводку в квартире или хотя бы в местах, где предполагается установка техники.

Независимо от причин, работу по замене проводки всегда нужно организовывать с разработки схемы разводки электрики и выбора материалов для дальнейшей работы.

Технические характеристики кабелей различных типов и назначений

Основное назначение кабельной продукции – передача электрической энергии или производство обмоток различного электрооборудования. На сегодняшний день, классификация шнуров включает следующие категории:

Силовые кабели относятся к категории промышленных проводов, предназначенных для передачи электроэнергии трехфазного тока индустриальных зданий к объектам-потребителям различного назначения.

В свою очередь к силовым типам относятся:

– кабель ВВГ. Применяется в линиях электропередач, где напряжение может достигать 1 КВт (при частоте 50 Гц). Он покрыт оболочкой из поливинилхлорида (ПВХ), в середине расположены медные жилы (градируется от модификации и может быть 1-5). Сечение его составляет 1,5-2,5 мм. Также устойчив к климатическим факторам внешней среды (перепадам температур). Одной из разновидностей ВВГ является ВВГНГ. Характеристики кабеля ВВГнг во многом схожи с характеристиками ВВГ, отличительной особенностью является стойкость к горению;

– кабель NYM. Основной характеристикой данного вида является повышенная прочность. В середине расположены медные жилы (градируется от модификации и может быть 2-5). Сечение шнура составляет 1,5-1,6 мм. Он отличается устойчивость к влажной среде и разности температур: может использоваться при монтировании электрических сетей, где температура эксплуатации составляет от -50 до +70 С. Главный недостаток кабеля NYM – неустойчивость солнечному воздействию, поэтому для соблюдений условий эксплуатации его рекомендуют нагревать;

– кабель КГ и ВББШв. Пригодны для эксплуатации в силовых сетях напряжением 1 КВт. Основная область применения данных видов – прокладка силовых линий к объектам различного назначения. Отличительные особенности: влагостойкость (до 95%), разность температур от -50 до +50 С, наличие защитной ПВХ-оболочки.

Классификация проводниковой продукции

Шнур, представляет собой витой металлический проводник, скрученный с применением двух или более жилистых проволок. Поверх проводника укладывается оплетка, выполненная из волокна. Основное предназначение его – прокладка коммуникаций, находящихся под землей.

Характеристики кабелей различны и зависят от основных исполнений:

– провод ПБПП. Представляет собой 2-3 жильный тип, используется для монтажа осветительных систем и оборудования. Главным плюсом этой модификации является то, что из него можно сделать ответвление проводки. Основной недостаток – он очень чувствителен к воздействию пониженных температур и должен эксплуатироваться при не менее -15 С. Рабочее напряжение, на которое рассчитан ПБПП – 250 Вт;

– провод ПБППг. Практически нет отличительных особенностей, по сравнению с другими типами. Отличительная характеристика проводов данной модификации – многопроволочность жил;

– провод ППВ. Основное назначение данного класса – прокладка систем освещения. Главным преимуществом ППВ является его устойчивость к воздействию агрессивной среды и горению. К плюсам также можно отнести влагостойкость (до 98%). Предельные температурные диапазоны эксплуатации: от -50 до +70 С;

– провод ПВС. Одна из самых распространенных разновидностей. Это вызвано широтой области его применения. Он может применяться для подключения к сети электропитания различного электрического оборудования и приборов, розеток и выключателей. Он может эксплуатироваться практически при любой мощности. К основным характеристикам ПВС можно отнести: предельное напряжение 380 Вт, температурные диапазоны эксплуатации от -40 до +40 С;

– провод СИП. Предназначен для использования в силовых сетях постоянного и переменного тока напряжением 0,4-1 КВт. Область его назначения распространяется на монтаж магистральных электрических линий, разнообразная отводка для подключения жилых и промышленных зданий сооружений. В свою очередь кабель СИП может иметь подтип СИП1/1А. Все модификации данного типа кабеля изготовлены из токопроводящей части (алюминий) и изоляции (термопласт). Своей популярностью СИП обязан широтой применения;

– провод ПУВ. Токопроводящая часть выполнена из меди; изолирующий материал из ПВХ-пластика. Данный тип (ПУВ) широко применяется для прокладки осветительных систем и коммуникаций, а также подключения к электропитанию разнообразных приборов и оборудования, работающих при напряжении постоянного тока до 1 КВт (переменного тока до 450 Вт при частоте 400 Гц).

Все виды электрических проводов и их назначение

Наиболее широко применяют виды проводов марок ПБПП и ПБППг. Поскольку эти буквосочетания достаточно сложно произносить, их чаще называют ПУНП или ПУГНП соответственно. Далее представлены все виды проводов с краткими техническими характеристиками. Можно прочитать про виды проводов и их назначение в процессе монтажа электрической проводки для различных бытовых нужд.

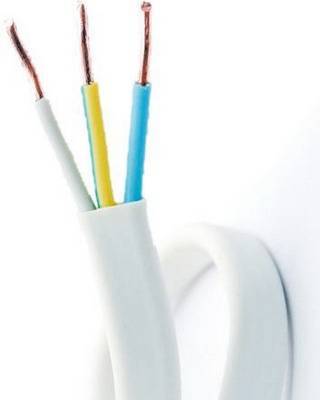

ПБПП (ПУНП) — установочный, или монтажный, плоский провод с медными однопроволочными жилами. В качестве материала изоляции ТПЖ и внешней оболочки используется ПВХ. Эти провода и их виды могут иметь различное количество жил — две или три, сечение жилы — от 1,5 до 6 мм2. Может применяться для монтажа розеток, хотя предпочтительнее использовать его при прокладке стационарных осветительных систем. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от —15 до +50 °C. Радиус изгиба не менее 10 диаметров.

Виды электрических проводов ПБППг (ПУГНП) отличаются от ПУНП тем, что жилы в них многопроволочные. Именно поэтому к названию добавляется буква «г» — гибкий.

Минимальный радиус изгиба равен шести диаметрам. Все остальные характеристики соответствуют ПУНП. В виду хорошей гибкости ПУГНП используют для прокладки в местах, где проводка совершает частые изгибы, или для присоединения бытовых приборов к сети.

Провода обеих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже — черный.

Разновидностью ПУНП считается провод с алюминиевыми жилами — АПУНП. Его характеристики аналогичны ПУНП, с поправкой на материал жилы.

АПУНП не может быть многопроволочным, а следовательно гибким.

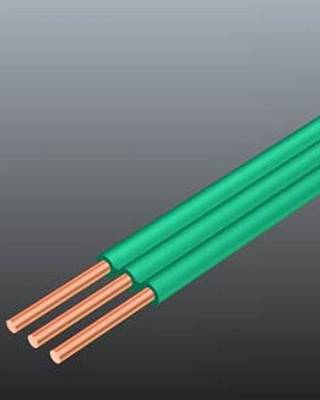

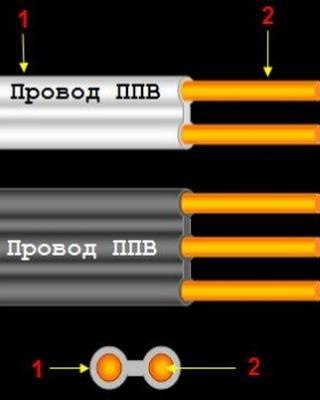

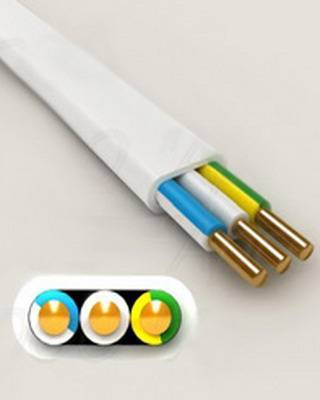

ППВ — плоский медный провод с изоляцией из ПВХ и разделительными перемычками. Жила однопроволочная с сечением от 0,75 до 6 мм2.

Количество жил — две или три. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод устойчив к механическим повреждениям, вибрации и агрессивным химическим средам, не горюч, имеет широкий температурный диапазон эксплуатации — от —50 до +70 °C. При температуре +35 °С его влагостойкость составляет 100 %. Радиус изгиба при прокладке — не менее 10 диаметров сечения провода. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий.

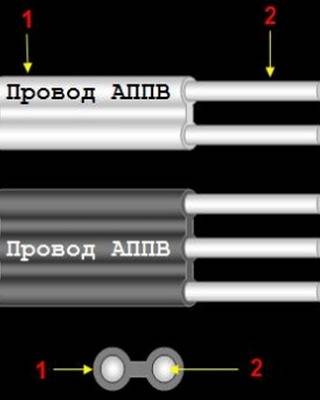

АППВ по своим характеристикам аналогичен ППВ, за исключением материала жилы, в качестве которого используется алюминий.

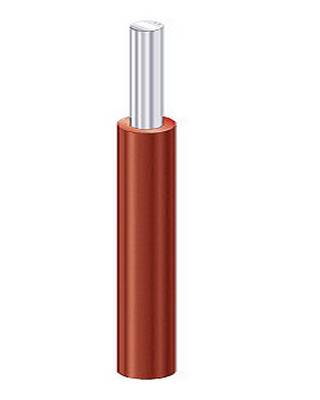

АПВ — алюминиевый одножильный круглый провод с изоляцией из ПВХ. Жила может быть однопроволочной с сечением от 2,5 до 16 мм2 или многопроволочной с сечением от 25 до 95 мм2.

Провод устойчив к механическим повреждениям, вибрации и химическим веществам. Температурный режим эксплуатации — от —50 до +70 °C.

При температуре + 35 °C влагостойкость составляет 100 %. Радиус изгиба не менее 10 диаметров. Провод применяется при монтаже стационарных осветительных и силовых систем, распределительных щитов, прокладывается в пустотах, трубах, стальных и пластиковых лотках.

Внешний вид и характеристики ПВ 1 аналогичны АПВ, за исключением материала жилы (вместо алюминия используется медь) и большей гибкости. Минимальное сечение однопроволочной жилы — 0,75 мм2, многопроволочной — 16 мм2.

Характеристики провода ПВ 3 совпадают с характеристиками провода ПВ 1.

Радиус изгиба составляет не менее 6 диаметров провода. Он применяется при выполнении электромонтажных работ на участках осветительных и силовых цепей, где необходим частый изгиб проводов, например в распределительных щитах или при установке большого количества электроустройств.

Используется также для прокладки электроцепей в автомобилях.

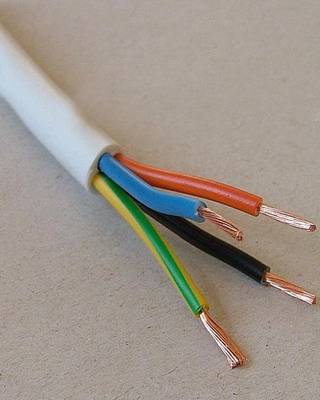

ПВС — многожильный медный провод с изоляцией и оболочкой из ПВХ. Последняя, заполняя пространство между жилами, придает проводу круглую форму и плотность.

Жила многопроволочная, количеством от двух до пяти. Сечение жилы — от 0,75 до 16 мм2. Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая.

ПВС термостоек, не распространяет горение при одиночной прокладке. Диапазон температур — от —40 до +40 °С (вариант ПВС У) и от —25 до +40°C. Устойчив к механическому износу и изгибу (выдерживает до 3000 перегибов).

Широко применяется в быту при ремонте электросетей, подходит для изготовления удлинителей и шнуров для любого вида техники. Благодаря гибкости и легкости используется для проведения освещения и монтажа розеток.

Самые важные различия

Маркировка провода для электропроводки и других целей производится, чтобы указать на определенные конструкционные особенности, которые соответствуют типу продукции.

По этому делению он является продуктом из монолита или многопроволочной токоведущей части, который способен включать в себя изоляционные слои или функционировать без них.

Электрический шнур представляет собой токопроводящие элементы с изолированными прослойками, внутри у него многопроволочная структура для подключения к питанию приборов.

Он реализуется в виде одножильного, так и с большим количеством жил. У него больше 2 слоев изоляционной прокладки, есть броня экран и другие частицы, их наличие и количество зависит от конструкции и назначения – связь, управление, силовые и радиочастотные.

Если учитывать приведенное выше разделение, можно понять, что лежит перед клиентом. Разбирающемуся человеку достаточно одного взгляда на провод, чтобы понять, какова его роль в определенной электронной установке. Чтобы это было понятно, предлагаем разобрать все обозначения распространенных моделей в устройствах.

«Витая пара» — разновидности и способы обжима

Кабель для локальной сети «витая пара» получил свое название из-за того, что он состоит из восьми жил, попарно переплетенных между собой. Каждая жила имеет изоляцию строго закрепленного в спецификации цвета. В качестве внешнего изолирующего материала, защищающего сигнал от электромагнитных помех, используется поливинилхлорид или полиэтилен. Существует несколько разновидностей такого кабеля:

  • UTP (Unshelded Twisted Pair) — не экранированная модификация, наиболее часто используемая для прокладки домашних или офисных сетей, когда не оказываются сильные помехи на передаваемый сигнал.
  • FTP (Foiled Twisted Pair) — кабель с дополнительным экраном из алюминиевой фольги под внешней изоляцией.
  • STP (Shelded Twisted Pair) — помимо общего экрана имеет дополнительный, для каждой пары по отдельности.

Витая пара имеет 7 категорий, и, чем больше номер категории, тем провод более защищен от электромагнитного излучения. Для сетей Ethernet применяется кабель 5-й категории (CAT5), который имеет полосу пропускания 100 МГц. Рекомендуется при монтаже новых объектов использовать более совершенную модификацию CAT5e для более высокочастотных сигналов с полосой в 125 МГц.

Витая пара используется для создания соединения на скоростях от 100 Мбит/с до 40 Гбит/с в зависимости от категории и качества самого кабеля и от его длины между конечными устройствами. Обычно длина сегмента не должна превышать 100 м.

Провод должен иметь разъем для подключения в сетевые устройства. Для витой пары используется разъем RJ-45 (8P8C — 8 position and 8 contacts). Внутри коннектора есть специальные канавки с контактами для каждой жилы. Есть несколько вариантов обжима сетевых кабелей: прямой и обратный (кроссовер). Прямой патч-корд применяется для соединения компьютера с маршрутизатором или коммутатором или для соединения активного сетевого оборудования между собой. Кроссовый используется довольно редко и служит для соединения двух компьютеров между собой.

В настоящее время практически все производители устанавливают «умные» сетевые карты, которым не важно расположение проводков в разъеме, но желательно придерживаться стандартов, и располагать жилы так, как написано в спецификации. Это поможет избежать коллизий в работе всей сети.

Чтобы изготовить прямой провод для локальной сети жилы располагаются в следующем порядке на обоих концах:

  • бело-оранжевый;
  • оранжевый;
  • бело-зеленый;
  • синий;
  • бело-синий;
  • зеленый;
  • бело-коричневый;
  • коричневый.

Чтобы изготовить патч-корд для простоты работы используются специальные клещи — кримпер (или «обжимка» в простонародье). Кримпер позволяет не только равномерно зажать провод в коннекторе, но и правильно обрезать и зачистить изоляцию. В исключительных случаях можно использовать плоскую отвертку или нож, но тогда качество не будет удовлетворительным. Существуют разъемы, которые зажимаются без кримпера, но они предназначены для многожильных мягких проводов и для стандартной витой пары могут не подойти.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившись с их достоинствами и недостатками.

+ Плюсы алюминиевых проводов

  1. Легче медных.
  2. Значительно дешевле.

— Минусы алюминиевых проводов

  1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
  2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
  3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
  4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
  5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.

+ Плюсы медных проводов

  1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
  2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
  3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.

— Минусы медных проводов

  1. Стоимость – в несколько раз дороже алюминия.
  2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
  3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.
