Что такое подрозетник и для чего он нужен

Зачем и в каких случаях розетке нужен подрозетник

Подрозетник применяется для более надежной фиксации всех элементов

Дело в том, что в процессе эксплуатации люди не всегда будут вынимать и вставлять вилки различных приборов с должной осторожностью. Вследствие этого розетка может расшатываться

Многим знакома ситуация, когда вся конструкция буквально вылезает из стены. Это происходит в результате неправильного монтажа, либо непрочного крепление подрозетника.

Схема монтажа розетки

В старых советских стандартах было принято устанавливать электрическую часть на специальные двойные распорки с острыми зубцами. Натяжением винта можно было прижимать или ослаблять фиксацию розетки. Подрозетник обычно был сделан из металла. Это достаточно долговечный вариант, но имеющий и свои недостатки:

  1. Поскольку распорки были также сделаны из стали, то с течением времени фиксация винтов нарушалась, и розетка начинала болтаться.
  2. Стальной подрозетник очень плохо поддается механической обработке. Из-за этого порой тяжело бывает придать ему нужную форму.

Как бы то ни было, пластиковые подрозетники обладают сравнительно малым сроком эксплуатации. Напомним что каждый пластик со временем деполимеризуется.  Это прямо указывает на ограниченность ресурсов любого подобного изделия. В настоящее время подавляющее большинство подрозетников пластиковые.

В некоторых случаях удобнее крепить точку без подобного рода аксессуаров. Например, при отделке пластиковыми панелями стены может остаться слишком мало места под облицовкой для того, чтобы в этом месте устроить подрозетник. В этом случае А. Земсков рекомендует под крепежные саморезы с обратной стороны панелей подкладывать кусочки из плотного пластика. Это позволяет надежно зафиксировать розетку и предотвратить ее вырывание в процессе эксплуатации.

Двойной подрозетник

Аналогичная ситуация может случиться в ходе отделки стен гипсокартоном. Не всегда под листами нужно прокладывать утеплитель. И получается, что высота обрешётки настолько мала, что места для подрозетника попросту не остается. Вы скажете, что это сомнительный вариант? На самом деле подобное решение позволяет сэкономить не только на стоимости самой обрешётки, но и на несколько сантиметров расширит свободное пространство помещения. А в условиях наших тесных комнат это очень важный момент. Таким образом, вариант А. Земскова смотрится весьма и весьма привлекательно. Сложность в том, как кусочки плотного пластика расположить по ту сторону гипсокартона. А еще мы порекомендовали бы из этого же самого материала вырезать рамку по всему периметру, чтобы точки крепления были между собой соединены жестким полимером.

Инструмент и расходка

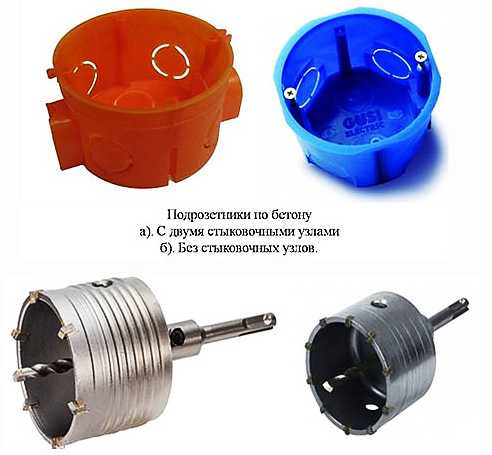

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

бур по бетону диаметром 6мм

защитные очки

строительный уровень

шпатель для работы с раствором

обычная коронка по бетону с хвостовиком SDS-plus – если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант

обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max 2) использование легкого перфоратора SDS-plus – меньше устают руки, нет ударов 3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может “вязать” коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Монтаж одиночного подрозетника

Перед тем как высверливать стакан для подрозетника необходимо сделать отметку, которая будет центром розетки. Для этого проводят горизонтальную линию по вышеописанным правилам разметки. Затем проводится вертикальная линия от проводов подходящих к будущей розетке. Точка пересечения линий будет являться центром.

Диаметр ниши в стене должен быть немного больше, внешнего диаметра подрозетника. То же самое касается глубины. Это делается для того, чтобы при фиксации раствором, подрозетник можно было выставить ровно. Далее нишу заполняют нужным количеством раствора и устанавливают подрозетник, предварительно пропустив провода в отверстие короба.

Часто задаваемые вопросы

Вопрос №1. Ошибся с подразетниками для бетонной стены взял гипсокартонные, можно их поставить?

Подрозетники для гипсокартона в бетонную стену поставить можно, откусите пасатижами прижимные планки и вставляйте. Изделия для бетона в гипсокартон устанавливать проблематично.

Вопрос №2. Стакан проваливается в отверстие, как исправить?

Наложите больший слой гипса или алебастра при фиксации в отверстии, чтобы он плотно садился в гнездо.

Вопрос №3. Какой подрозетник лучше поставить в бетонную стену, пластиковый или металлический?

Я считаю, в пластиковом стакане крепления розеток и выключателей зацепляются лучше, соответственно надежнее фиксация.

Вопрос №4. Как исправить, если сделал отверстие в гипсокартоне большего диаметра?

Несколько миллиметров можно намотать изолирующую ленту на стакан,  уровняв диаметры. При этом ширина ленты должна совпадать с толщиной гипсокартона тогда зажимные лапки прижмут подрозетник без перекосов.

Вопрос №5. В металлическом подрозетнике только одно отверстие, а провода подходят с разных сторон, как завести их во внутрь?

Сделайте в стене коронкой отверстие немного глубже, проложите провод за подрозетником и выведете оба провода в одно отверстие. Если длины провода не хватит, просверлите в стакане отверстие с нужной стороны.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников. Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:

  • Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
  • Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
  • Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
  • Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Основные виды подрозетников

Розетка надежно фиксируется благодаря наличию подрозетника, современные виды позволяют заменять их в любой момент, если появиться желание сменить модель на более подходящий по стилю комнаты, или при его повреждении. Подрозетник можно назвать коробкой для розетки.

В продаже можно найти разнообразные виды коробок, которые подходят для разных стен поэтому, чтобы выбрать подходящий для стены из бетона, нужно сначала разобраться в ассортименте этих устройств.

По виду поверхности, на которую планируется монтировать подрозетник, можно выделить два вида:

  • для основных конструкций, имеющие твердую поверхность. Таких, как кирпичная, железобетонная, бетонная стен и другие;
  • для отдельных видов отделочных материалов таких, как гипсокартонные, панельные, фанерные и другие. Которые также могут служить как перегородки в доме, где установка подрозетников проводится часто.

Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава. В них оставляются проходы, которые служат местом проведение проводки. Есть стаканчики, у которых есть по бокам крепежи, необходимые для соединения с другими подрозетниками, в случае если устанавливается сразу несколько розеток рядом. С помощью этого элемента они легко монтируется рядом.


Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава.

Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам, они в дальнейшем закручиваются, сила крепежа определяет их ровность и направление, является регулятором.


Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам.

Также различаются коробки формой, самые распространенные круглые, они привычнее в установке, кроме того можно найти квадратные и овальные виды.

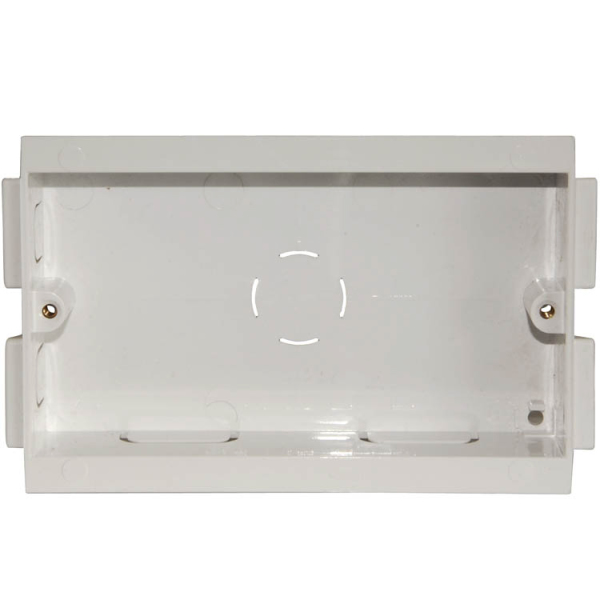

Вторые два вида отличаются большим объемом, данные виды, как и первый, предназначены для проводки, которую скрывают. Они монтируются внутрь стены, чтобы их никак не было видно под самой розеткой.

Нужно отметить, что есть и «открыты» подрозетники, которые закрепляют прямо к плинтусам.


Самые распространенные круглые, они привычнее в установке. По размерам можно выделить стандартные, и более глубокие, которые используются для замены распределительной коробки.

По материалу изготовления можно выделить металл и пластик. Изделия из металла были популярны раньше, сейчас часто используют изделия из негорючего пластика.

Металлические подрозетники применяются обычно в деревянных домах. Как закрепить подрозетник метталический для деревянной стены, нужно применять пайку, ведь их невозможно сварить.


Сейчас часто используют изделия из негорючего пластика.

Планка для установки подрозетников

Более простым вариантом блочных шаблонов, является планка для монтажа подрозетников. Обычно ее изготавливают из алюминиевого профиля или уголка. Делается она очень просто. Для стандартных подрозетников подойдет уголок со сторонами в 40 мм. Длина учитывается от количества розеточных стаканов, так чтобы от краев оставалось не менее 10 см для крепления планки к стене.

По центру одного из ребер уголка проводиться горизонтальная линия. Далее нужно приложить блок с подрозетниками и отметить отверстия, под саморезы для каждого стакана. Блок должен располагаться таким образом, чтобы от краев планки получилось одинаковое расстояние. Далее просверливаем намеченные отверстия соответствующего диаметра. На последнем этапе нужно высверлить еще два отверстия по краям шаблона, на которые он будет крепиться к стене.

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Второй менее удобный способ, использовать старую коронку

Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором. И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню

И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

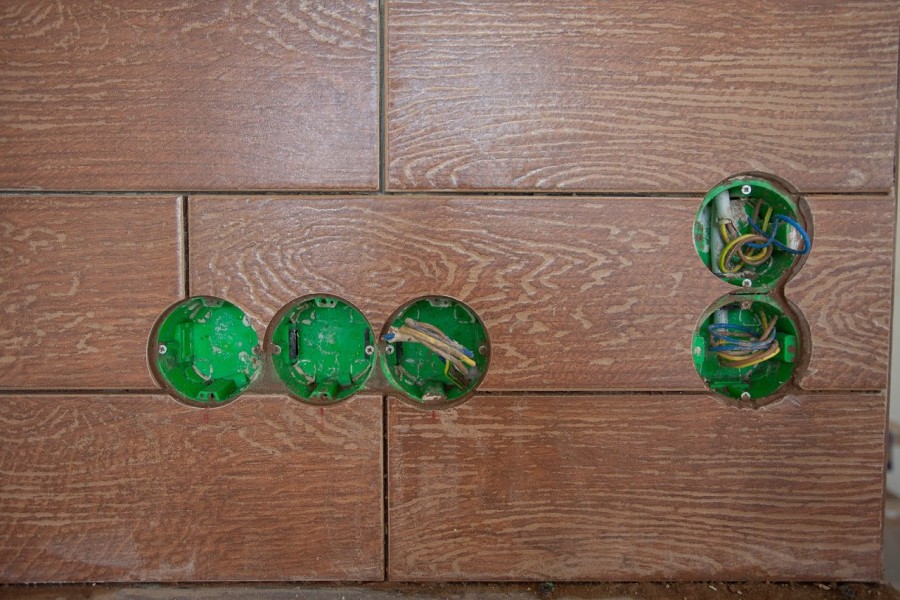

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Устанавливаем подрозетники

Перед началом установки подрозетников в гипсокартон нужно подготовить инструментарий:

  1. Перфоратор, дрель или шуруповерт.

  2. Металлическая коронка.

  3. Строительный уровень.

  4. Канцелярский нож.

  5. Плоскогубцы.

  6. Карандаш.

  7. Отвертка.

Наносим разметку

До того, как устанавливать подрозетник в гипсокартон, следует нанести разметку. Достаточно выбрать центральную точку и крестообразно провести через нее две направляющие.

Вырезаем отверстие

Устанавливаем центровочное сверло коронки с диаметром 68 мм в отмеченную ранее точку и аккуратно вырезаем отверстие. Не нужно давить на ГКЛ, на нем может остаться вмятина, следы изгиба или деформации.

Выводим электрический кабель

Берем отрезок провода, проложенного внутри полой стены, и вытаскиваем наружу через проделанную прорезь. Можно заранее снять часть изоляции с концов кабеля для соединения с механизмом выключателя или розетки.

С помощью канцелярского ножа вырезаем из подрозетника заглушку и пропускаем через нее питающий провод.

Вставляем коробку в отверстие

Вставляем монтажный блок в подготовленную прорезь. Прижимные лапки должны располагаться на строго вертикальной оси. Положение можно проверить с помощью строительного уровня и направляющих.

Окончательный монтаж

Остается взять отвертку или шуруповерт, и закрутить винты. Прижимные лапки с внутренней стороны, а кромка с внешней, зафиксируют подрозетник на листе ГКЛ.

Установка подрозетников для гипсокартона — не сложная задача. С ней может справиться любой владелец загородного дома. Главное — выбрать подходящую монтажную коробку и четко следовать рекомендациям, представленным в статье.

Варианты установки

Если у вас кирпичные стены или пеноблоки, то сразу позаботьтесь о том, чтобы плоскость была максимально плоская. Займитесь чистовыми отделочными работами. Подрозетник не надо топить в стене. Нельзя, чтобы возникла сложная ситуация с поиском места. Подрозетник не должен сильно испачкаться при отделке.

Сам же подрозетник не должен быть слишком большой в диаметре. Внутри ещё должны проходить вспомогательные детали и кабеля. Уровень тоже необходим, чтобы всё стояло строго горизонтально без погрешностей. Измерьте все рулеткой. Запаситесь карандашом, чтобы разметить все места для монтажных работ.

Заранее определите все размеры и запаситесь подрозетниками. Зафиксируйте все на гипсовой основе. Для этого нужен шпатель. Чтобы подготовить состав необходимо ещё взять емкости и воду.

Установка в гипсокартон


Установка подрозетника в гипсокартон

Для гипсокартонных поверхностей используется стандартный тип деталей диаметром 68 мм и глубиной 45 мм. Если позволяет толщина перегородок, устанавливаются элементы глубиной 60-62 мм. Конструкции заменяют распределительный короб, исключают излишнюю нагрузку на тонкий материал.

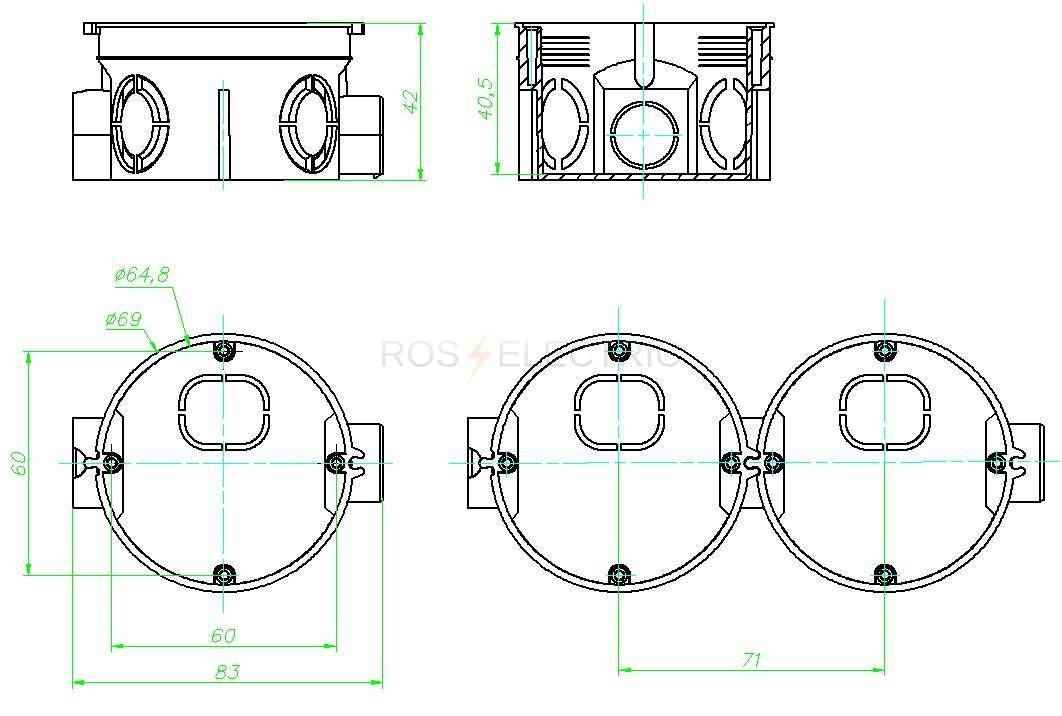

Пластиковый подрозетник должен иметь 4 винта с расстоянием 83 мм между каждыми. Пара используется для крепления рабочих деталей розетки. Вторая пара – для фиксации изделий на гипсокартон.

При установке листов без звукоизоляции

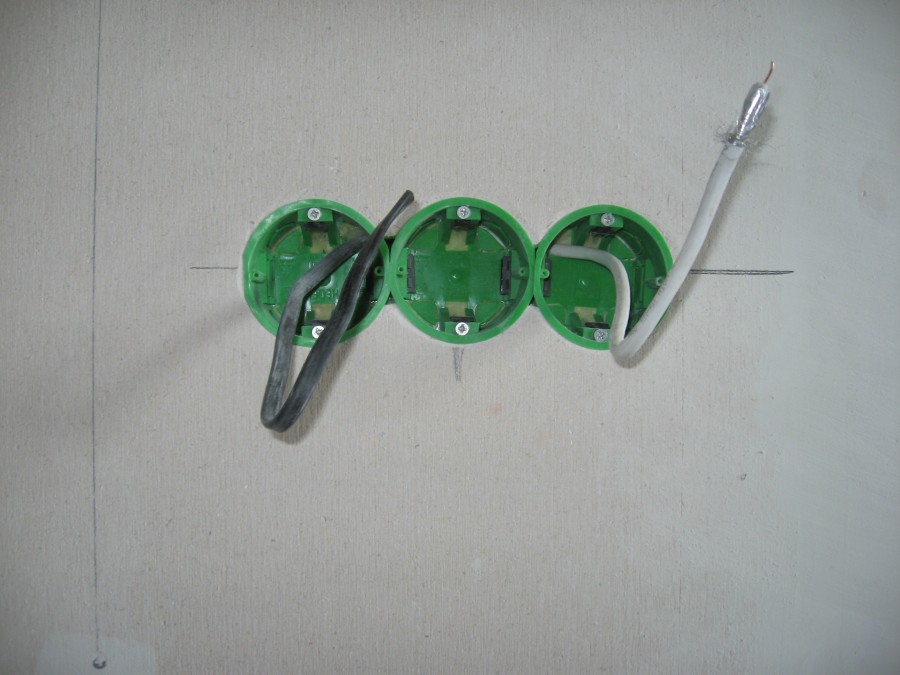

Монтажные работы осуществляются по следующему алгоритму:

  1. Производится разметка с учетом расположения профилей каркаса ГКЛ. Высота розетки от пола – 30 см, высота выключателя – 90 см.
  2. При необходимости монтажа блока от центральной части первого «подстаканника» отступается 71 мм и отмечается центр второго.
  3. Проделываются посадочные ниши дрелью или шуруповертом с коронкой 67 мм в диаметре.
  4. Удаляются боковые заглушки. С первого подрозетника снимается одна, со второго – две, с третьего – одна.
  5. Конструкция объединяется посредством установки переходника в посадочную нишу. Элемент защелкивается.
  6. Для монтажа подрозетников удаляются перегородки между отверстиями, пластиковая заглушка канцелярским ножом или пилкой.
  7. Детали заводятся в ниши по диагонали – так крепежные лапки не сломаются.
  8. Кабель питания протягивается через отверстие заглушки, а потом вставляется блок.
  9. Фиксаторы закручиваются отверткой.
  10. Симметричность мультибокса проверяется уровнем.

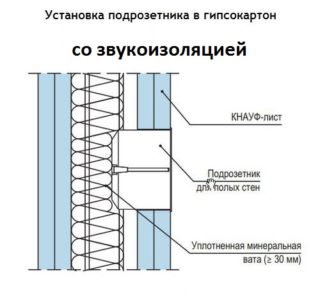

При наличии звукоизолирующего слоя


Устанавливать подрозетники нужно исключительно на собственные технологические лапки:

  1. Просверливаются ниши в ГКЛ по горизонтальной разметке.
  2. Ослабляются распоры гипсокартона.
  3. Проламываются отверстия в подрозетнике для заводки кабелей питания.
  4. Коробку ставят в готовую нишу.
  5. Закручивают распорные винты.
  6. Подрезается конец провода на 15 см.

С целью предотвращения выпадения подрозетника можно организовать для него индивидуальный короб из полос ГКЛ 10х10 см.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

  • Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
  • Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
  • Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
  • Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

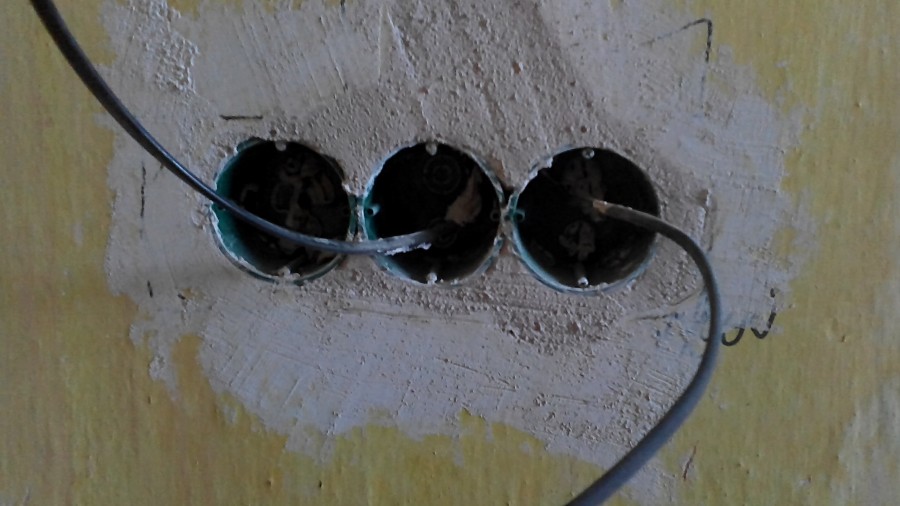

Выбор диаметра при монтаже в бетонные и кирпичные стены

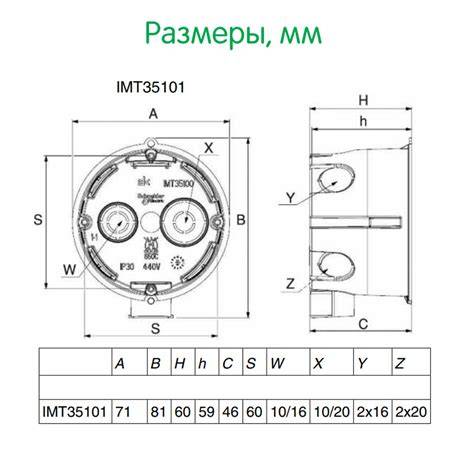

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник

Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1.Выключаем свет в электрическом счетчике.

2.Проверяем отсутствие напряжения включением лампочки.

3.Снимаем крышку, выкручиваем розетку.

5.Смотрим на нашу коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр чтоб прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Нужно помнить и о проводе, если встарой — он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Установка коробки в полые стены

Подрозетники, предназначенные для стен из композитных материалов, в частности из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стене производится без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон намного быстрее и проще.

Для проделывания отверстий лучше воспользоваться коронкой по дереву, поскольку они получаются ровные и аккуратные, что облегчает процесс установки подрозетника

В верхней части стакана находятся четыре винтика, расположенные попарно. Два из них немного выступают наружу и предназначаются для крепления выключателя или розетки.

Два других немного утоплены в корпус подрозетника. На нижней части каждого винтика находится металлическая или пластиковая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

Перед тем как вставить стакан в стену, проведите в заранее проделанное отверстие в задней части коробки электропровод

Перед тем как установить подрозетник, сделайте разметку, как было описано выше. Проделать отверстие в гипсокартоне намного легче, чем в бетонной стене. Можно просто вырезать круг ножом или просверлить по контуру сверлом, а затем прорезать его тем же ножом.

Однако при использовании этих способов, получаются не очень ровные края. Кроме того, гипсокартон – материал довольно хрупкий и может сломаться.

Лучше всего выполнять работу при помощи коронки по дереву. После того как отверстие подготовлено, выведите в него провод и вставьте подрозетник таким образом, чтобы винты были расположены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

Галерея изображений

Фото из

Подготовка подрозетника для гипсокартона

Особенности крепления монтажных стаканов

Правила затягивания стяжных винтов

Форомирование отверстий для ввода проводки

Установка в гипсокартон

Для гипсокартонных поверхностей используется стандартный тип деталей диаметром 68 мм и глубиной 45 мм. Если позволяет толщина перегородок, устанавливаются элементы глубиной 60-62 мм. Конструкции заменяют распределительный короб, исключают излишнюю нагрузку на тонкий материал.

Пластиковый подрозетник должен иметь 4 винта с расстоянием 83 мм между каждыми. Пара используется для крепления рабочих деталей розетки. Вторая пара – для фиксации изделий на гипсокартон.

При установке листов без звукоизоляции

  1. Производится разметка с учетом расположения профилей каркаса ГКЛ. Высота розетки от пола – 30 см, высота выключателя – 90 см.
  2. При необходимости монтажа блока от центральной части первого «подстаканника» отступается 71 мм и отмечается центр второго.
  3. Проделываются посадочные ниши дрелью или шуруповертом с коронкой 67 мм в диаметре.
  4. Удаляются боковые заглушки. С первого подрозетника снимается одна, со второго – две, с третьего – одна.
  5. Конструкция объединяется посредством установки переходника в посадочную нишу. Элемент защелкивается.
  6. Для монтажа подрозетников удаляются перегородки между отверстиями, пластиковая заглушка канцелярским ножом или пилкой.

При наличии звукоизолирующего слоя

  1. Просверливаются ниши в ГКЛ по горизонтальной разметке.
  2. Ослабляются распоры гипсокартона.
  3. Проламываются отверстия в подрозетнике для заводки кабелей питания.
  4. Коробку ставят в готовую нишу.
  5. Закручивают распорные винты.
  6. Подрезается конец провода на 15 см.

С целью предотвращения выпадения подрозетника можно организовать для него индивидуальный короб из полос ГКЛ 10х10 см.

Установка в гипсокартон

Установка подрозетника в гипсокартон

Для гипсокартонных поверхностей используется стандартный тип деталей диаметром 68 мм и глубиной 45 мм. Если позволяет толщина перегородок, устанавливаются элементы глубиной 60-62 мм. Конструкции заменяют распределительный короб, исключают излишнюю нагрузку на тонкий материал.

Пластиковый подрозетник должен иметь 4 винта с расстоянием 83 мм между каждыми. Пара используется для крепления рабочих деталей розетки. Вторая пара – для фиксации изделий на гипсокартон.

При установке листов без звукоизоляции

Монтажные работы осуществляются по следующему алгоритму:

  1. Производится разметка с учетом расположения профилей каркаса ГКЛ. Высота розетки от пола – 30 см, высота выключателя – 90 см.
  2. При необходимости монтажа блока от центральной части первого «подстаканника» отступается 71 мм и отмечается центр второго.
  3. Проделываются посадочные ниши дрелью или шуруповертом с коронкой 67 мм в диаметре.
  4. Удаляются боковые заглушки. С первого подрозетника снимается одна, со второго – две, с третьего – одна.
  5. Конструкция объединяется посредством установки переходника в посадочную нишу. Элемент защелкивается.
  6. Для монтажа подрозетников удаляются перегородки между отверстиями, пластиковая заглушка канцелярским ножом или пилкой.

При наличии звукоизолирующего слоя

Устанавливать подрозетники нужно исключительно на собственные технологические лапки:

  1. Просверливаются ниши в ГКЛ по горизонтальной разметке.
  2. Ослабляются распоры гипсокартона.
  3. Проламываются отверстия в подрозетнике для заводки кабелей питания.
  4. Коробку ставят в готовую нишу.
  5. Закручивают распорные винты.
  6. Подрезается конец провода на 15 см.

С целью предотвращения выпадения подрозетника можно организовать для него индивидуальный короб из полос ГКЛ 10х10 см.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
