Как устроена водонапорная башня

Устройство

Гидротехническое сооружения имеет строгую конструкцию, которая позволяет выполнять основную задачу — поставку воды. К элементам строения относят:

• опора — конструкция, выполненная из прочного материала;
• накопительный резервуар — его объем варьируется в зависимости от количества обслуживаемого населения, ориентировочная вместимость 50-160 куб.м;
• трубопроводы для приема и отвода ресурса;
• зона перелива — позволит избежать переполнения резервуара и предотвратить аварию;
• электрический насос — позволит быстро накачать воду в накопительную емкость;
• приборы контроля, автоматика предназначены для регулирования давления в баке;
• люк и наружные лестницы нужны, чтобы устраивать визуальный осмотр водонапорной башни, как внутри, так и снаружи.

Используемые материалы, очистные конструкции должны соответствовать требованиям санитарных норм.

Этапы монтажа

Высота и объемы ВБ

Строительство башни начинается только после точного определения места скважины. На предварительном этапе происходит исследование источника и его пригодность для человека. Дальнейшее конструирование осуществляется несколькими этапами.

1. Устанавливается башня на монолитном фундаменте на определенную глубину, в зависимости от типа строения.
2. Реализуется внутреннее устройство: трубопровод, лестница для обслуживания. Сразу устанавливаются разводные трубопроводы и устройство для перелива.
3. Под башней или рядом с ней устанавливается колодец с трубами, от которого и осуществляется поставка ресурса.
4. Основная конструкция и корпус монтируются на завершающем этапе.

В зоне действия водонапорной башни обязательно устанавливается ограждение и охранный пункт в целях защиты сооружения от неблагоприятного антропогенного воздействия. Вход на территорию водопроводного объекта несанкционированным способом запрещен. Все ворота и калитки замыкаются и пломбируются.

Перед наступлением холодных сезонов обязательно утепляют внутренние и внешние трубопроводы.

В ходе эксплуатации водонапорной башни рекомендуется ежегодно менять внешнее покрытие, если корпус изготовлен из металла. Обычно установку окрашивают голубой или серебристой водостойкой краской.

Водонапорные башни Рожновского по ТП 901-5-29

Артикул	Объем	Диаметр бака(мм)	Толщина металла бака(мм)	Высота бака(мм)	Высота ствола(мм)	Диаметр ствола(мм)	Толщина металла ствола(мм)	Высота общая
BБР-15/12	15 м.куб	3020	4	2000	12000	1220	4	14000
BБР-15/12	15 м.куб	3020	5	2000	12000	1220	5	14000
BБР-25/12	25 м.куб	3020	4	3500	12000	1220	4	15500
BБР-25/12	25 м.куб	3020	5	3500	12000	1220	5	15500
BБР-25/15	25 м.куб	3020	4	3500	15000	1220	4	18500
ВБР-25/15	25 м.куб	3020	5	3500	15000	1220	5	18500
ВБР-50/15	50 м.куб	3020	4	6500	15000	1220	4	21500
ВБР-50/15	50 м.куб	3020	5	6500	15000	1220	5	21500
ВБР-50/18	50 м.куб	3020	4	6500	18000	1220	4	24500
ВБР-50/18	50 м.куб	3020	5	6500	18000	1220	5	24500
ВБР-50/18	50 м.куб	3020	4	6500	18000	2000	4	24500
ВБР-160/25	160 м.куб.	3020	4	25500	25500	3020	4	25500
ВБР-160/25	160 м.куб.	3020	5	25500	25500	3020	5	25500
ВБР-160/25	160 м.куб	3020	4-5-6	25500	25500	3020	4-5-6	25500

Установка водонапорной башни

Для выполнения монтажных работ к опоре конструкции прикреплена наружная лестница, имеющая ограждения для обеспечения безопасности рабочих. При устройстве водонапорной башни, имеющей высоту более 12 метров, монтируется наружный помост, который имеет дополнительные ограждения. Внутри конструкции башни при помощи сварки смонтированы металлические скобы, для выполнения ремонтных и очистительных работ обслуживающим персоналом.

Башенная конструкция должна быть установлена на монолитный блок из железобетона, к основанию которого должны быть вмонтированы металлические части. Именно к ним впоследствии будет привариваться опора (нижняя часть водонапорной башни). После приваривания днища к фундаменту опорная труба обсыпается землей
на 2,5 и более метров.

В случае, когда назначение башни – это пожаротушение, то на разводящем трубопроводе должен устанавливаться стояк с двумя вентилями.

Наружная часть башенной конструкции покрыта антикоррозионным слоем. Это обеспечивает защиту не только от образования ржавчины, но и воздействия других физико-химических факторов, способных повлиять на прочность и надежность конструкции.

Периодически, раз в 3 года рекомендуется возобновлять наружный защитный слой. Это позволит увеличить срок эксплуатации оборудования на несколько лет, так как чаще всего причиной поломки водонапорных башен является коррозия внешних поверхностей.

С момента изобретения водонапорных башен прошло уже более 100 лет. Сегодня мало кто помнит начало их эксплуатации. В то время изготовить и установить металлическое водонапорное устройство, было очень затратным мероприятием. Но в современных условиях купить водонапорную бочку намного доступнее.

Цена водонапорной башни зависит от объема резервуара воды и высоты опоры.

Примерно один раз в год производится замена (восстановление) пищевого слоя на внутренней поверхности емкости. К эксплуатации допускаются только те водонапорные башни, которые предоставили удовлетворительные результаты биохимического анализа на предельно допустимый уровень бактерий после выполнения дезинфицирующих операций.

После приобретения водонапорной башни все монтажные и подготовительные работы по наладке оборудования должна выполнять строительно-монтажная организация. Это связано с тем, что неправильный монтаж и отсутствие допуска к выполнению данного вида работ может привести к поломке оборудования. Монтаж оборудования должен производиться только в случае предоставления проекта по производимым работам.

Все операции по сбору конструкции происходят в лежачем положении. Полностью смонтированную конструкцию необходимо поднимать при помощи грузоподъемных кранов. После расположения конструкции на фундаменте проверяется ее четкое вертикальное положение.

После проверки вертикальности конструкции, дно опоры приваривают к фундаменту с металлическими пластами.

По завершению монтажных работ в обязательном порядке проводятся испытательные работы как по правильности выполнения всех этапов работы башни, так и по прочности монтажа.

Техническое обслуживание проводится за счет предприятия, которое эксплуатирует башенную конструкцию. Контроль над состоянием башни также возлагается на заказчика. При любых технических неисправностях (наклон башни, протекание резервуара в сварочных швах арматуры)
требуется обеспечить временное прекращение водоснабжения через данную водонапорную башню. В этом случае с нее нужно слить всю воду и вызвать техническую группу строительно-монтажных специалистов для устранения неисправностей.

Последовательность строительства

Строительство выполняется в несколько этапов, на протяжении которых к установке комплекса привлекаются рабочие различных направлений. Основные этапы сооружения водозабора заключаются в следующем:

1. Создание технического задания и согласование с клиентом. В задании отображаются функции ВЗУ и требования к мощности.
2. Выбор требуемого оборудования, стройматериалов, разработка архитектурных элементов конструкции. В проекте отображается их расположение, размеры, предусматривается прокладка коммуникационных систем, устройство подъездных дорог.
3. Сооружение насосной станции — бурение скважин и работы по их устройству на требуемую глубину.
4. Строительство помещения и технологический монтаж водоочистительной системы.
5. Монтаж внутренней и наружной обвязки.
6. Работы по обустройству баков запаса воды с подключением к коммуникационным системам.
7. Устройство внутриплощадочных водопроводных сетей и канализационных систем.
8. Прокладка электрической сети от подстанции к системам водозабора.
9. Диспетчеризация здания, монтаж сигнализации.
10. Установка кондиционирования, вентиляционных и отопительных систем.
11. Устройство внутриплощадочных дорог.
12. Благоустройство, заграждение и озеленение участка.
13. Пусковые и наладочные работы — последний этап сооружения ВЗУ, после которого все оборудование будет готово к бесперебойному использованию.

Назначение

Водонапорная башня предназначена для следующих целей:

• Заполнения ее бака водой из ближайшего источника, включая подземные водоносные пласты, с помощью насоса/насосной станции.
• Хранения запаса воды.
• Подачи ее под собственным напором в автономную систему водоснабжения на нужды населенного пункта, производственного, сельскохозяйственного объекта.

Вторая функция водонапорной башни, как искусственного источника наружного противопожарного водоснабжения, указана в пункте 4.1 СП 8.13130.2020:

• Для защиты поселений, где жителей меньше 5 тыс.
• Отдельных строительных объектов за их чертой, не обеспеченных наружным водоснабжением.
• Объектов любого назначения, с расходом воды на тушение не выше 10 л/с.
• Зданий малоэтажной застройки площадью, не превышающей нормативную для пожарного отсека по их степени стойкости огню.

Кроме того, водонапорные башни используются в качестве дополнительного источника для заправки пожарных автомашин, когда организовывается подвоз воды к месту пожара. Для этого:

• Снаружи башни на отводящем, подводящем трубопроводе врезают патрубок с соединительной головкой для подключения, заправки пожарной автотехники.
• У водонапорной башни, а также по направлению подъезда к ней, так же как для пожарных гидрантов, водоемов, должны устанавливаться указатели расстояния до них, с использованием светоотражающих материалов.

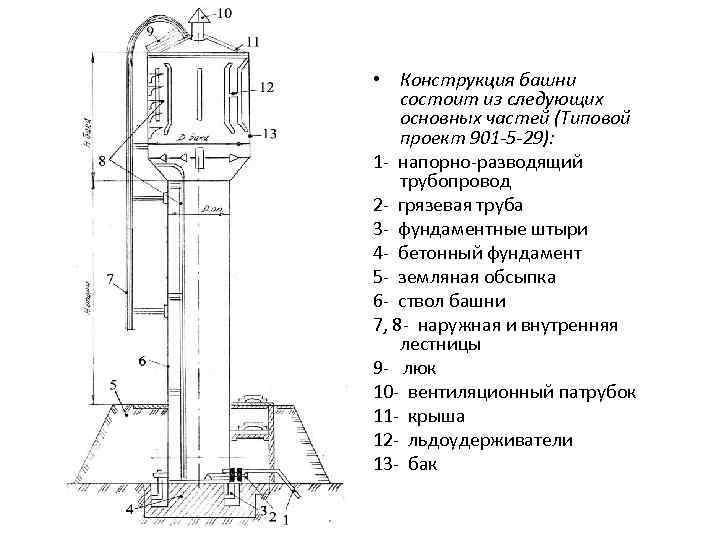

Элементы водонапорной башни Рожновского

В состав гидротехнического сооружения входят:

1. опорная часть (ствол башни)
2. резервуар для воды
3. наружные и внутренние лестницы или скобы с боковым ограждением
4. смотровой люк, находящийся на крышке резервуара
5. трубопровод, подающий и отводящий воду
6. переливное устройство, предотвращающее переполнение бака водой
7. приборы, контролирующие уровень воды в баке и передающие информацию дежурному диспетчеру
8. насосная станция

Резервуар

На водонапорной башне, используемой для водопроводных сетей малой протяженности, объем резервуара цилиндрической или прямоугольной формы варьируется в пределах нескольких десятков кубических метров.

Для водопроводной сети города или промышленного предприятия объемы резервуаров варьируются от ста до двухсот тысяч кубометров воды. Выбор величины бака зависит от объема предполагаемого потребления воды.

Водонапорные башни, изготовленные по типовому проекту, имеют резервуары объемом:

1. 15 кубических метров
2. 25 куб/метров
3. 50 и 160 кубометров

В отдельных случаях на опоре возможен вариант установки двух резервуаров, расположенных по отношению друг к другу на различной высоте. Такие варианты используются, когда башня обслуживает водонапорные сети с разным напором воды в каждой.

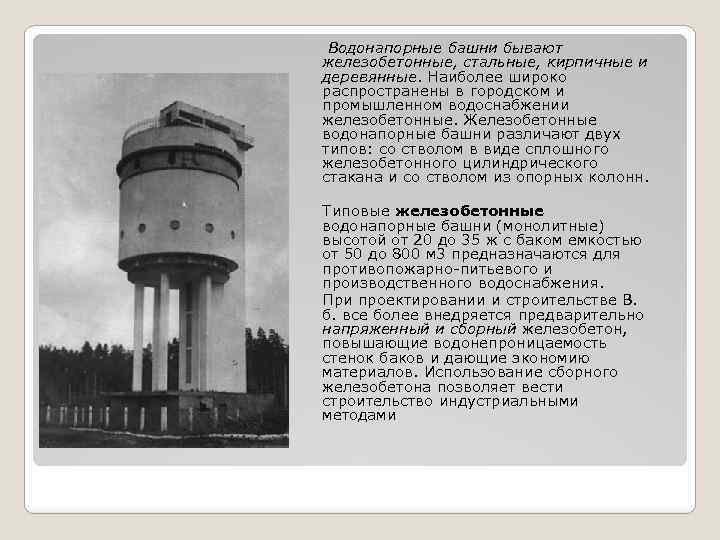

Опора

БР монтируется на опоре, выполненной из прочного металла или железобетона. Максимальная высота водонапорной башни редко превышает 30 метров. Если сооружение располагается в городской черте, его размер по вертикали должен соответствовать высоте рядом стоящих зданий и органично вписываться в архитектуру окружающего ландшафта.

1. Объема резервуара
2. Количества этажей в зданиях, куда подается вода

Баки с вместимостью воды в пределах 5 – 50 кубических метров, устанавливаются на опорные конструкции, от высоты которых зависит давление воды в водопроводной системе. Слишком высокая опора для бака потребует лишнего расхода энергии при работе насосов, поднимающих воду на определенную высоту, и может вызвать перепад величины давления в водопроводной сети, что приводит к ее неравномерной подаче в случае пиковой нагрузки на водопроводные сети или при тушении пожара.

Водопровод

Водопровод БР состоит из– подающей и отводящей магистрали. Некоторые башни оборудуют совмещенным подводяще-отводящим трубопроводом. Через подающую трубу вода наполняет резервуар. Отводящая магистраль предназначена для подачи воды в водопроводную сеть.

Вентиляционный люк

Вентиляционные люки необходимы для предотвращения создания вакуума внутри резервуара и обмена воздушных масс в отсеках бака, предназначенных для хранения запаса вода на случай аварий или пожара. Люк располагается рядом с подводяще-отводящими на перекрытии резервуара. Высота люков над плоскостью перекрытия не может быть ниже 20 см.

Насосная станция

Насосная станция предназначена для поднятия воды в резервуар из скважины или природного водоема и располагается на удалении от водонапорной башни. Станция накачивает воду в резервуар до тех пор, пока не поступит сигнал от датчика, установленного внутри бака. По мере расходования накопленной воды, ее уровень понижается. При достижении минимального значения срабатывает датчик и включает станцию на закачку воды.

В состав станции могут входить несколько насосов, осуществляющих постоянный забор воды при самом низком уровне подземных вод, щит управления и дизельный генератор, обеспечивающий бесперебойную работу станции при отсутствии централизованного электроснабжения. Если вода поступает в башню из открытого водоема, насосная станция строится на его берегу, выше уровня воды не менее чем на полметра.

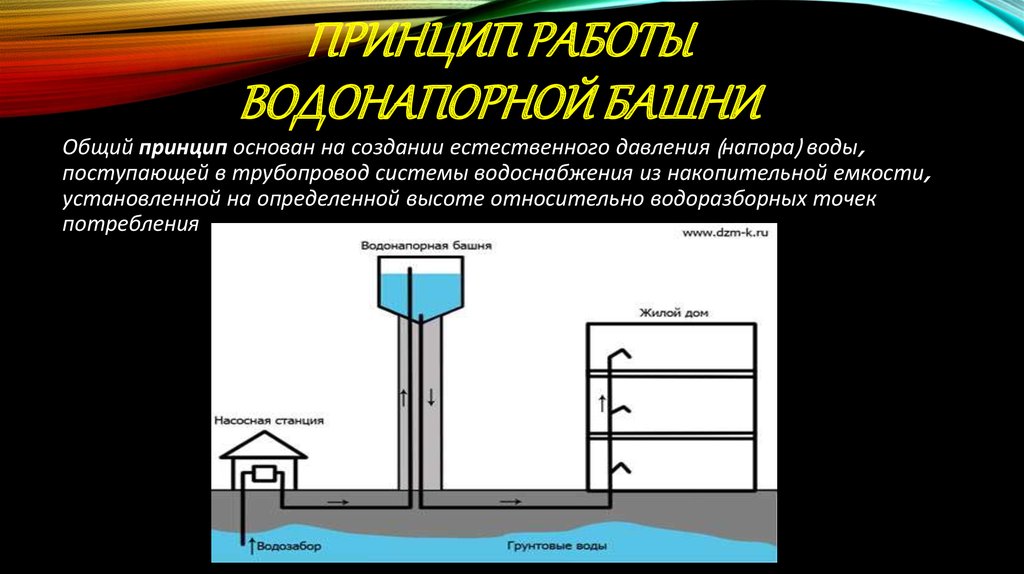

Как работает

Принцип работы этого гидротехнического высотного сооружения основан на эффекте закона о сообщающихся сосудах:

• С помощью насоса по подающему трубопроводу происходит забор воды из подземной скважины, реки, озера в накопительный бак, смонтированный наверху башни.
• Под собственным напором, обусловленным высотой размещения бака, вода самотеком движется по подающему трубопроводу в автономную/локальную систему снабжения ее потребителей – жилых домов, промышленных, сельскохозяйственных производств. Имеется также возможность с помощью соединительных патрубков с вентилями непосредственной заправки сельскохозяйственной, поливочной, пожарной автотехники.
• При небольшом разборе воды напорный бак постепенно заполняется, и при достижении максимального уровня автоматика по сигналу электроконтактного датчика отключает подачу электропитания на насос.
• При понижении уровня до минимально установленного значения происходит включение насоса.

Простота конструкции, режима работы башни по-прежнему оставляет ее востребованным гидротехническим оборудованием за городской чертой, вне зоны действия централизованных сетей водоснабжения.

Водонапорные сооружения и резервуары

В системе водоснабжения применяются напорно-регулирующие сооружения, предназначенные для создания необходимого напора в разводящей магистрали, регулировки подачи воды в сеть и создания запаса воды на время отклонения насосной станции.

На практике применяют два типа напорно-регулирующих сооружений: водонапорную башню и пневматический котел (безбашенное сооружение). В первом случае наружный напор создается за счет поднятия водонапорного бака на необходимую высоту; во втором – за счет давления сжатого воздуха, заполняющего пространство выше уровня воды в герметически закрытом котле.

Сборно-блочные башни конструкции инженера А. А. Рожновского получили на фермах наибольшее распространение. Башни монтируют на месте из отдельных металлических блоков, изготовленных на заводах. Нижняя часть башни, утепленная земляной обсыпкой, целиком заполняется водой. Этот запас воды удваивает резервную вместимость башни.

Неутепленную башню применяют там, где температура воды подземных источников не ниже 4° С и обмен воды в башне происходит не реже одного раза в сутки.

При интенсивной циркуляции вода в башне не замерзает даже при значительном снижении температуры.

Для автоматизации управления к водонапорным башням выпускают аппаратуру, которая поддерживает постоянный запас воды и повышает надежность работы оборудования насосных станций. Сборно-блочная конструкция башни позволяет намного сократить сроки монтажа сооружения и снизить стоимость строительства.

Безбашенные напорно-регулирующие сооружения предназначены для автоматизации водоснабжения животноводческих ферм и других объектов.

На фермах широко распространены безбашенные автоматические водоподъемные установки типа ВУ, например, установка ВУ5-30. Вихревым насосом вода подается в воздушно-водяной бак, из которого через водоразборную магистраль поступает к потребителям. Излишки воды накапливаются в баке, сжимая в нем воздух. Как только давление в баке достигнет расчетного реле давления ( в нормальном положении контакты реле давления постоянно замкнуты) разомкнет электрическую цепь магнитного пускателя, электродвигатель насоса остановится и вода потребителям будет подаваться под действием сжатого в баке воздуха. При уменьшении давления до определенного значения контакты реле замкнутся и в работу включится насос, который снова начнет подавать воду в бак.

Во время работы установки объем воздушной подушки в баке вследствие неплотности соединений растворения воздуха в воде уменьшается. Это приводит к увеличению частоты включения установки и ускоряет износ электродвигателя и насоса. Для автоматического заполнения бака воздухом служит струйный регулятор запаха.

Установки просты по конструкции, гигиеничны и удобны в эксплуатации, не требуют постоянного обслуживания. Благодаря применению установок ВУ сокращается расход труб, исключается строительство дорогостоящих металлоемких водонапорных башен, себестоимость подачи 1 м воды снижается в 1,5…2 раза.

Для хранения запасов воды иногда используют безнапорные резервуары, из которых вода может подаваться в водопроводную сеть насосами.

Вместимость баков водонапорных башен и резервуаров выбирают в зависимости от суточного расхода воды, характера расходования ее по часам суток и работы насосной станции. Характер расходования воды по часам суток может быть установлен в результате подсчетов значений коэффициентов часовой неравномерности для каждого потребителя с учетом принятого на ферме распорядка дня.

Регулирующая вместимость бака или резервуара зависит от продолжительности работы насосной станции. Расчетами и практикой определено, что бак или резервуар минимальной вместимости может быть выбран в том случае, если насосная станция работает в сутки не менее 16…19 часов.

Зачем нужны водонапорные башни

Идея водонапорных башен настолько простая и гениальная, что по сей день в самых разных местах планеты можно встретить современные сооружения, выполняющие те же функции. В начале XX века насосы, способные перекачивать воду по трубам, уже существовали и даже отчасти использовались в коммунальном хозяйстве. А вот изобретение гидравлических помп, работающих на электричестве, было настоящим достижением инженерии того времени. Ведь после их установки жителям не нужно было крутить ручку у колодца — вода сама поднималась по трубам и лилась в ведра. Однако для сооружения мощного городского водопровода производительности таких насосов было недостаточно. Почему же не построить систему для прокачки воды с более мощным насосом? Теоретически это было возможно, но экономически нецелесообразно.

Другая проблема, которая послужила стимулом для создания технологии водонапорных башен, заключалась в том, что люди используют воду крайне неравномерно. Ранним утром, когда мы только-только просыпаемся, а также ночью, когда спим, вода особо не нужна. Возможно, есть один-два местных жителя, которые используют по каким-то причинам водопровод в это время, но это исключение.

Около 6–8 часов утра люди просыпаются, умываются, завтракают, и нагрузка на водопровод увеличивается. Ну, а днем начинают работать предприятия, включаются системы полива, и потребление воды возрастает в несколько раз. И в этот момент при использовании маломощного насоса передача воды практически прекратится, так как он просто не будет успевать закачивать воду в систему.

Самый большой горизонтальный насос с разъемным картером, изготовленный индийской компанией Kirloskar Brothers Limited (KBL). Способен создавать поток 7000 литров в секунду при напоре 27,5 метра

В итоге водонапорные башни стали быстро возводить в самых разных местах.

Водонапорная башня в Зарайске, 1916 год

Водонапорная башня архитектора Геппенера в Москве, 1901 год

Водонапорное сооружение

Водонапорные сооружения устраивают трех типов: заземленные резервуары, расположенные на естественной или искусственной возвышенности, водонапорные башни и пневматические герметически закрытые резервуары, в которых вода находится под давлением сжатого воздуха.
 

Водонапорные сооружения оборудуют напорной, разводящей, спускной и переливной трубами. Напорная и разводящая трубы иногда заменяются одной напорно-разво-дящей.
 

Если водонапорные сооружения могут обеспечить необходимое для тушения пожара количество воды, неприкосновенный запас не предусматривают.
 

Схема объединенного водоснабжения.

Устройство водонапорных сооружений связано с неравномерностью потребления воды по часам суток. Как правило, сеть противопожарного водопровода делают кольцевой, обеспечивающей две линии подачи воды и тем самым высокую надежность водообеспечения.
 

Типы водонапорных сооружений при отсутствии специальных указаний выбирают на основании технико-экономических расчетов. При равных условиях предпочтение отдается заземленным резервуарам.
 

В качестве водонапорных сооружений в связи с соответствующим рельефом приняты заземленные резервуары.
 

Кроме того, при автоматизации сокращается регулирующая емкость водонапорных сооружений, так как максимальная регулирующая.
 

Установка турбинного водомера на фланцах.

Помещения, где расположены пожарные насосы, должны быть оборудованы противопожарным водопроводом и связаны с водонапорными сооружениями ( водонапорной башней или напорными резервуарами) сигнализацией, а с пожарным депо — сигнализацией или телефоном.
 

В 1930 г. был утвержден типовой проект стандартных напорных башен Шухова 2), издан атлас водонапорных сооружений ( 1949 г.), которые включали в себя и башни системы Шухова.
 

На основе проведенного гидравлического расчета сети для характерных случаев ее работы определяют размеры и основные параметры водонапорных сооружений: высоту водонапорной башни и напор насосов станции II подъема.
 

Сигналы на включение и остановку насосных агрегатов при автоматическом управлении подаются при помощи реле уровня, установленного над баком водонапорного сооружения или резервуара, или реле давления, установленного в характерных точках сети. Полученный от реле-датчика сигнал обеспечивает переключения в цепях управления и сигнализации, вследствие чего происходит включение промежуточных реле и исполнительных механизмов, обеспечивающих включение агрегата в определенной последовательности.
 

На гидроэлектрических станциях, кроме машинного зала и распределительного устройства, в состав частей электрической станции входят еще гидротехнические сооружения: водонапорные сооружения, каналы и трубы для подвода воды к турбинам и отвода ее. На рис. 14 — 33 и 14 — 34 приведен разрез небольшой тепловой электростанции, а на рис. 14 — 35 — гидроэлектрической станции.
 

Основными элементами водоснабжения являются: а) источник водоснабжения; б) водозаборные сооружения; в) насосные станции; г) нагнетательные трубопроводы; д) водонапорные сооружения; е) разводящие сети с водоразборными кранами; ж) сооружения для обработки воды и з) внутренний водопровод.
 

Конструкция и предназначение

Водозаборный узел — это сложнейший комплекс связанных друг с другом сооружений и оборудований, использующихся для забора, подготовки, доставки и хранения воды из скважины. Помимо этого, на ВЗУ производятся мероприятия по очищению воды для повышению ее качества.

Любая схема ВЗУ состоит из несколько основных объектов, позволяющих получать необходимый объем воды:

1. Насосная подстанция, состоящая из двух этапов подъема воды. Под первым уровнем подъема находится скважина, которая может иметь разную глубину с учетом месторасположения водоносного горизонта. Для забора воды первая станция оборудуется одним мощным насосом. Для второго уровня используются две помпы — резервная и основная.
2. Коммуникационные системы. Объект потребует обустройства здания для монтажа оборудования, располагающегося под землей или над поверхностью грунта. Требуется подключение электричества, организация вентиляционной и отопительной системы.
3. Баки для хранения очищенной воды обеспечивают требуемый запас для постоянного водоснабжения, а также позволяют сохранять необходимый уровень напора в системе для нормальной работы помп.
4. Станция водоочистки. Если качество воды не соответствует требованиям СНиП из-за высокого количества разных примесей, требуется установка оборудования для очищения воды от чрезмерного количества нерастворимых элементов и ее обеззараживания.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

• поливинилхлорид;
• сшитый полиэтилен высокого или низкого давления;
• полипропилен;
• нержавеющая сталь;
• сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

• открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
• закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.
