Как сделать отвод воды на участке своими руками

Подготовительные работы

Дренаж – инженерное сооружение, представляющее собой разветвленную систему траншей и труб. Все его элементы соединены между собой и разбросаны, как правило, по всему периметру участка. Исходя из вышеперечисленных особенностей, монтажные работы нельзя начинать без четкого проекта дренажной системы.

В проекте нужно указать следующие моменты: месторасположение всех дренажных траншей, ток воды, схема вертикальных разрезов дренажа, расположение колодцев, глубина залегания дрен

Также важно определиться с размерами всех составляющих системы и их уклоном, касательно верхнего грунта. Столь подробный проектный план даст вам возможность быстро ориентироваться в расположении всех элементов дренажной системы в процессе ее обустройства, то есть он попросту облегчит вам работу. Прокладка дренажных труб

Прокладка дренажных труб

Важная составляющая предстроительных процедур – подготовка набора инструментов и расходных материалов, которые необходимы для монтажных работ:

• трубы перфорированного типа диаметром 75-100 мм;
• детали для соединения труб – муфты и фитинги;
• дренажные колодцы;
• ножовка;
• трамбовочный инструмент;
• рейка;
• строительный уровень;
• геоткань для дренажа;
• щебень;
• песок;
• лопата;
• тачка для отвоза земли и подвода стройматериалов.

Изготовление закрытого дренажа

Как сделать на участке глубокий водоотвод своими руками? Для правильного выполнения работы необходимо:

• разработать схему водоотведения;
• подготовить все необходимые материалы и инструменты;
• уложить систему по рекомендованной технологии.

Разработка схемы

Начальным этапом устройства дренажа на приусадебном участке является проектирование будущей дренажной системы. Схема разработана с учетом следующих требований:

• расстояние от дренажной трубы до фундамента здания должно быть не менее 1 м;
• перед забором (ограждениями) необходимо оставить не менее 0,5 – 0,6 м;
• глубина траншеи, предназначенной для прокладки труб, должна быть более 1 – 1,2 м, а у плодовых деревьев и кустарников – от 1,6 до 1,75 м;
• минимальная ширина траншей – 0,35 м;
• расстояние между соседними траншеями должно быть не менее 10 м;
• не рекомендуется прокладывать трубы в местах проезда автомобилей и другой техники;
• в местах изменения направления системы трубопроводов, схождения или расхождения труб рекомендуется установка люков.

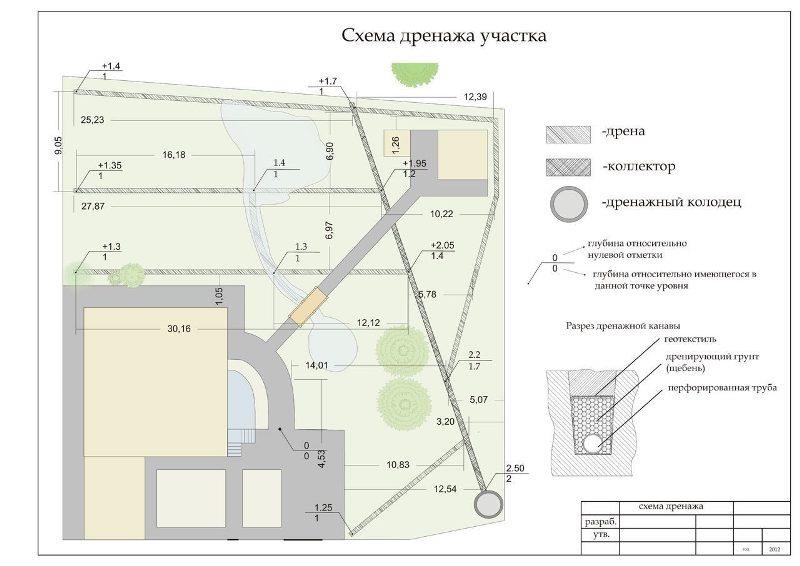

Схема дренажной системы

Схема определяет количество труб, люков и других элементов системы.

Подготовка материалов и инструментов

Чтобы обустроить дренажную систему для осушения почвы своими руками, вам потребуется подготовить:

дренажные трубы диаметром 100 – 110 мм для основной сети и 50 – 60 мм для сборных водостоков;

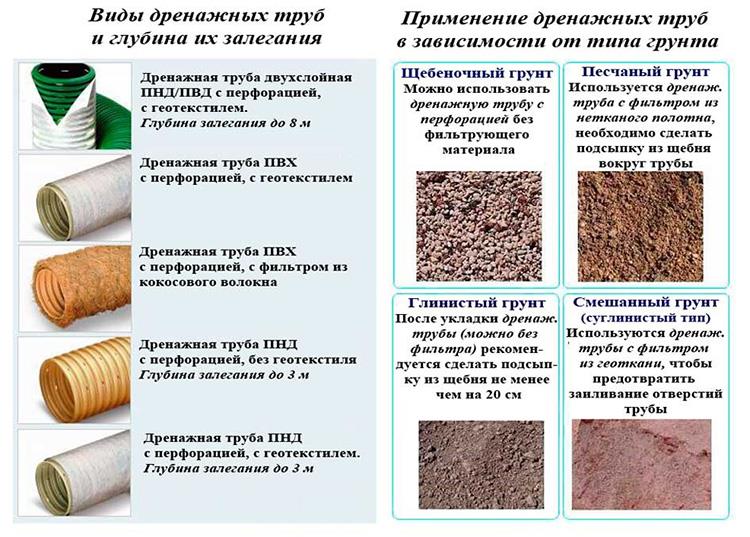

Типы дренажных труб и их область применения

• арматура для сборки трубопровода: отводы, тройники, соединительные элементы и так далее;
• смотровые колодцы (можно купить готовые конструкции из пластика или сделать оборудование самостоятельно, например, из бетонных колец);
• сборный или дренажный колодец с пластиковыми или бетонными кольцами;
• геотекстиль или другой фильтрующий материал, необходимый для защиты труб от засорения;
• песок;
• мелкий гравий.

Для выполнения работы вам потребуются:

• труборезы (для резки пластиковых труб можно использовать специальные ножницы или ножовку);
• дрель (при установке колодцев из бетонных колец также понадобится перфоратор);
• разметочные инструменты: рулетка, деревянные колышки;
• строительный уровень;
• лопата (для облегчения работы рекомендуется подготовить штык и лопату);
• инструменты для сборки труб. При использовании резьбовых соединений необходимы ключи для сборки системы сваркой, сварочным оборудованием и так далее.

Прокладка системы

Прокладка дренажной системы участка осуществляется по следующей схеме:

1. разметка садового участка. В соответствии с проектом по осушению земель определяется расположение дренажных труб, смотровых колодцев, сборных резервуаров и так далее. Для наглядности рекомендуется обозначить определенные места деревянными колышками;
2. рыть траншеи и ямы для расположения колодцев;

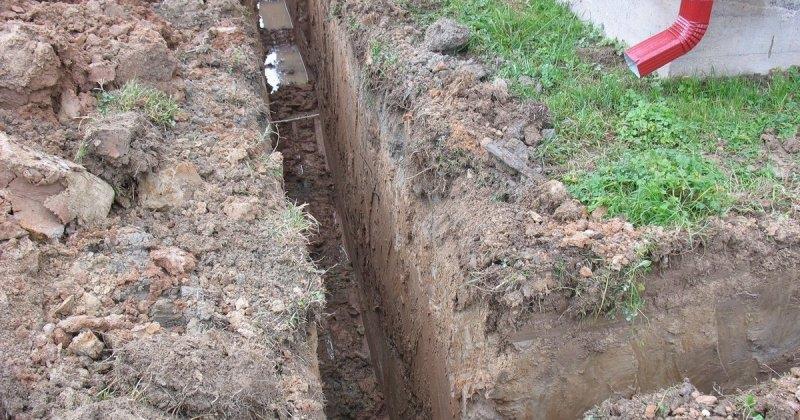

Подготовка траншей под трубы и колодцы

При проведении земляных работ необходимо учитывать уклон траншей для обеспечения гравитации. Если на участке отсутствует естественный уклон, котлованы следует выполнять с уклоном 0,7 ° – 1 ° на 1 метр длины.

1. установка сборного бака. На дно колодца рекомендуется уложить слой песка (около 20 см) и гравия (около 30 см), что позволит дополнительно фильтровать сточные воды перед утилизацией.

Если предположить, что вода из сборной емкости нагнетается принудительно, то укладкой песка и гравия можно пренебречь;

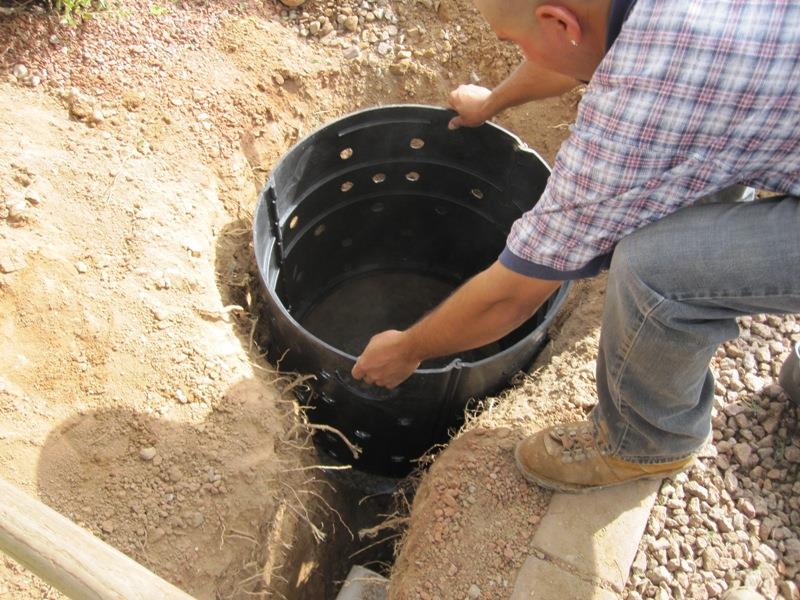

Установка дренажного колодца для сбора и отвода сточных вод

1. установка смотровых колодцев;

Установка колодца для наблюдения за состоянием завода

1. закрытие траншей песчаной подушкой (достаточно слоя 20-25 см);
2. укладка защитного материала (геотекстиль);
3. засыпка подготовленных траншей 25 – 30 см слоем щебня;

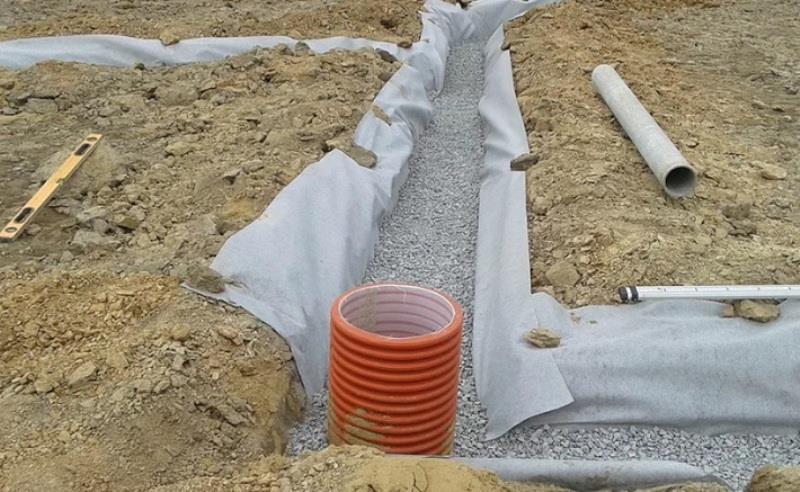

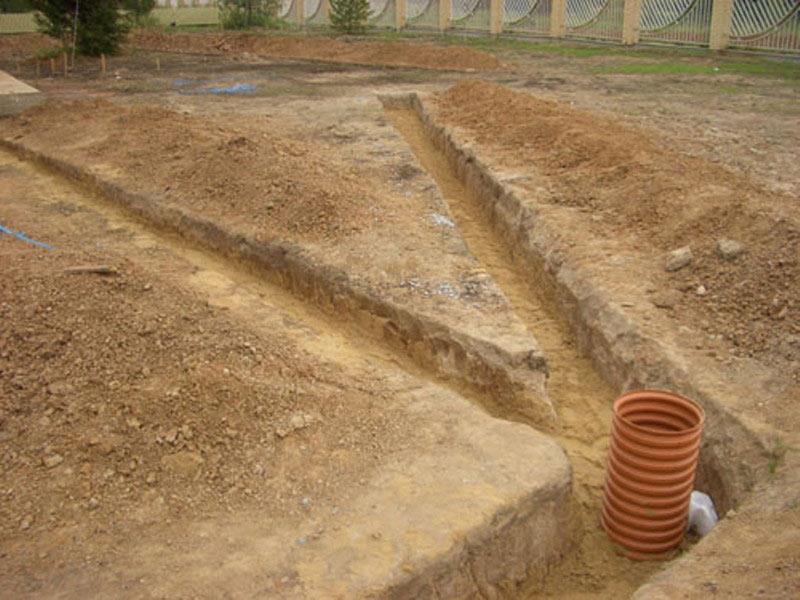

Подготовка траншеи под укладку труб

1. монтаж и прокладка трубопровода. Подсоединение труб к сборной емкости (дренаж;

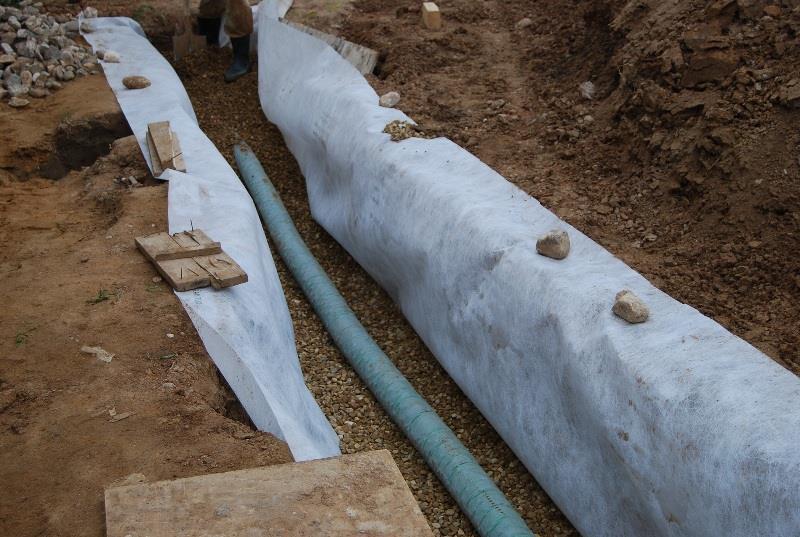

Прокладка дренажных труб

1. защита труб сверху. Для этого трубы покрывают слоем щебня и фильтрующим материалом. Рекомендуется дополнительно обустроить слой песка поверх труб;
2. насыпка и уплотнение грунта;
3. украшение (при необходимости).

Подробнее о прокладке глубокого дренажа смотрите в видео.

Для продления срока службы и максимального дренажа участка рекомендуется периодически очищать дренажную систему от мусора и промывать ее. Глобальную очистку системы необходимо проводить не реже одного раза в 10 – 12 лет.

Виды грунтовых вод

Мало кто знает, что уровень грунтовых вод может сильно различаться даже в течение одного года. Обычно этот уровень достигает минимальных значений зимой, когда грунт полностью промерзает и недоступен для проникновения воды. Весной, когда начинается обильное таяние снега, уровень грунтовых вод повышается, ведь почва в этот период буквально перенасыщена влагой, а влага в таком значительном количестве служит источником насыщения грунтовых вод.

Часто рассматривается пара типов грунтовых вод: грунтовые воды, то есть так называемые местные и самотечные грунтовые воды, то есть внешние грунтовые воды.

Первые обычно встречаются на глубине от полуметра до трех метров и могут располагаться по частям, часто в значительных углублениях или между слоями почвы. Примечательно, что в засуху, например, в разгар лета или слишком заморозки зимой, окунь может частично или полностью исчезнуть. Конечно, как только снова пойдет дождь или начнет таять снег, то есть повысится влажность почвы, верхняя вода вернется на прежнее место.

Если определить состав воды верховодки, то окажется, что она обычно пресная, с минимальным содержанием минералов и даже токсична для растений.

Второй вариант – это свободнотекущие воды, они могут находиться на глубине от одного метра до пяти, и часто это постоянное явление, от которого садоводу никак не уйти. Именно эти воды дают садоводам главный недостаток, так как пополняются за счет таяния снега, дождя, если рядом есть озеро, река, ручей или даже ручей (о чем говорилось выше). Они могут питать не только проточную воду и артезианские скважины, но и конденсат, о котором мы уже писали.

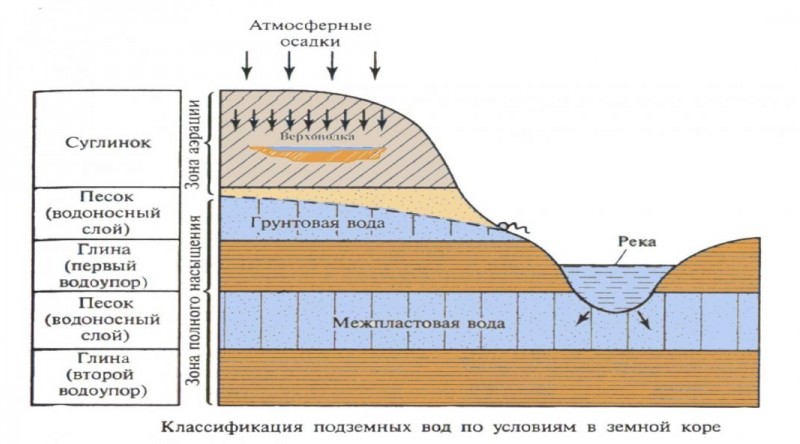

Наиболее частое расположение водоносных горизонтов

Обслуживание систем водоотведения

Обслуживание приведенных выше систем дренажа не составляет труда при их грамотном проектировании и конструкции. Основные пункты в обслуживании:

1. Раз в десять лет осуществлять с помощью насоса капитальную промывку труб для профилактики отложений на их стенках.
2. Регулярный визуальный осмотр колодцев, коллекторов и очистка при необходимости.

Срок годности правильно рассчитанной, уложенной, обслуживаемой системы водоотвода составляет в среднем пятьдесят, а то и намного больше лет.

Советы от профессионалов:

1. Обязательно проверяйте, чтобы трубы были уложены под уклоном.Уклон должен быть в сторону от дома.
2. В случае невозможности монтажа самотечного водоотвода устраиваются напорный отлив оснащенный насосом.
3. Не забывайте про оптимальность конструирования и соответствие цена = качество. Очень часто хочется большего, лучшего, однако бюджет не всегда позволяет осуществить задуманное. Поэтому рекомендуется спроектировать, соотнести проект с ценами, делать закупку и производить монтаж в соответствии с приведенными здесь рекомендациями.

Сточные ямы и канавы

Многие домовладельцы выбирают довольно простой способ решить проблему осушения территорий путем рытья желобов и канав. Обустройство ямы конусообразной формы осуществляется следующим образом: на дне необходимо выкопать яму глубиной до 100 см, шириной до 200 см вверху и 55 см внизу. Система осушения достаточно эффективна, так как лишняя влага может сливаться в сливные ямы без использования дополнительных средств.

Процесс устройства водостоков более трудоемкий, но не менее эффективный. Канавы выкапываются по всему периметру территории: глубина и ширина 45 см. Стены выполнены под углом 25 градусов. Дно выкладывают кирпичом или щебнем. Основным недостатком канав является их постепенное осыпание, поэтому стоит проводить своевременную очистку и укрепление стен бетонными досками или плитами.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Проектирование дренажной системы

В состав различных систем водоотвода могут входить следующие модульные элементы: сливные трапы, водосборные каналы, дренажные трубы, поддоны, люки и приемные решетки. Трубы для приема воды имеют разные уклоны в зависимости от своего диаметра – от 1/1000 до 7/1000.

Также выбор труб зависит от той нагрузки, которая будет осуществляться сверху. Существует специальная классификация, насчитывающая несколько показателей: А15, В125, С250 и так далее. Для частных участков хватает первых трех систем. Цифра в показателе обозначает количество килоньютонов, в одном кН – 100 килограмм.

Классы нагрузок дренажных систем для частных земельных участков:

1. А15 – максимальная нагрузка полторы тонны. Используется для поверхностей, которыми пользуются только велосипедисты и пешеходы. К примеру, это могут быть газоны, дорожки или тротуары.

2. В125 – максимальная нагрузка 125 тонн. Это могут быть автостоянки, сады, искусственный ландшафт, гаражи.

3. С250 — максимальная нагрузка 250 тонн. Устанавливаются в местах, где есть обочины дорог и улиц, стоянки, пешеходные дорожки и гаражи.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы. Простое устройство дренажа участка дачного типа

Простое устройство дренажа участка дачного типа

Технология создания поверхностного дренажа участка своими руками:

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Для дренажной системы часто используются трубы с фильтром из геотекстиля

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

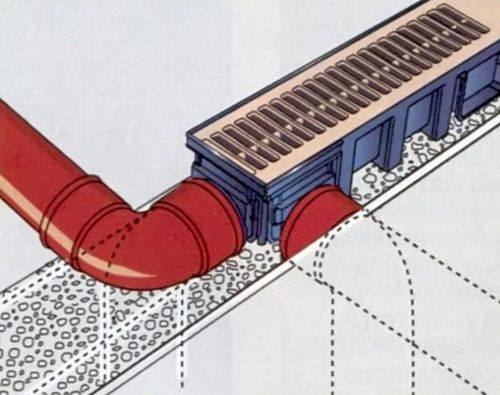

Пример устройства ливневой канализации

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

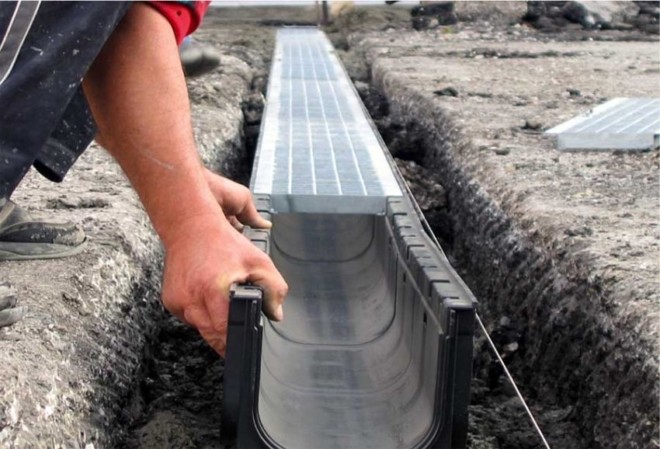

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Устройство дренажных траншей

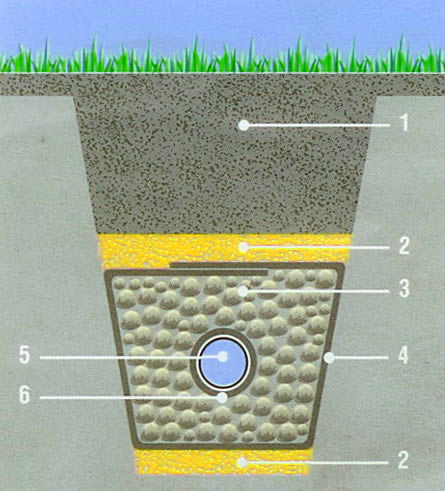

Схема устройства дренажной траншеи: 1. Плодородный грунт. 2. Песок. 3. Крупный щебень. 4. Геотекстиль (дарнит). 5. Труба ПНД D = 90 мм. 6. Обвязка трубы ПНД геотекстилем.

После того, как траншеи выкопаны, начинаются работы по укладке геотекстиля. Важным моментом в этом процессе является то, что геотекстиль не должен состоять из тканевых материалов, так как вода должна свободно проходить через них. Для этого используются такие материалы, как сердцевина и флизелин. Геотекстиль обладает уникальными свойствами, которые делают его пригодным для фильтрации.

Благодаря отличным дренажным характеристикам он в свою очередь не способствует вымыванию мелких частиц почвы в дренажный резервуар, что позволяет поддерживать плодородный слой почвы. Геотекстиль значительно увеличивает срок службы дренажной системы. Эта мембрана отсекает смываемые водой частицы почвы, образуя дополнительный естественный барьер, не мешая дренажу воды. Благодаря огромному количеству пор на единицу площади геотекстиль практически не забивается и может служить долго.

Следующий слой состоит из сыпучих крупнозернистых материалов: керамзита, щебня, битого кирпича или бетона. Толщина этого слоя должна быть не менее 5 см. Такое сочетание упрощает конструкцию дренажной системы и сводит к минимуму водную эрозию почвы на откосах участка.

Следующим шагом будет укладка дренажных труб с необходимым углом наклона. Далее трубы заполняются выбранным насыпным материалом и оборачиваются геотекстилем. У вас должен получиться «рукав», состоящий из внешнего слоя из геотекстиля, промежуточного слоя из щебня и центра труб. Кроме того, остальная часть траншеи засыпана песком с неглубокой подстилкой грунта.

Проводим улучшение состава почвы

Почва с близлежащим уровнем грунтовых вод и даже более заболоченной почвой обычно довольно бедна, и если вам удастся ее высушить, вам все равно придется улучшить ее, прежде чем сажать растения в этой области. Кроме того, почву необходимо проверить на уровень pH – не исключено, что почва на участке сильно кислая. Итак, перед зимой вам нужно будет добавить от 300 до 400 г извести на квадратный метр или столько же гипса, все хорошо перекопать и весной снова измерить уровень pH, и делать это до тех пор, пока почва не станет нейтральной.

Также в идеале поверх имеющейся земли необходимо насыпать привозную землю. Таким образом вы увеличите участок и повысите его плодородие.

Кроме того, участок необходимо выкопать, перемешав грунт и добавив доломитовую муку в количестве 300 г на сотку земли. Перед высадкой рассады (если посев весенний, осенняя подкормка просто идеальна) нужно подготовить 250-300 г древесной золы на квадратный метр, ведро перегноя и чайную ложку с горошинкой суперфосфата и сульфата калия. (все это для копания, даже если придется заново копать сайт).

Система осушения

Ориентируясь на высоту растений, можно определить глубину залегания грунтовых вод.

Вместо масштабной системы можно устроить точечный водоотвод. Для этого на всем участке готовятся ямы глубиной 2 м. Расстояние между лунками – 6 м. В большинстве случаев достаточно осушить лишь несколько участков участка, но это зависит от конкретных условий.

Дно ям засыпается такой же смесью гравия и песка. Отрезки дренажных труб оборачиваются кокосом (геотекстилем) и вставляются вертикально в отверстия. Нижняя часть сегментов также должна быть закрыта геотекстилем. Выберите трубу такого большого диаметра, чтобы сливной насос мог свободно проходить через нее. Диаметр отверстия также зависит от диаметра трубы, обернутой геотекстилем: он должен быть примерно на 10 см больше.

Такая система требует регулярного участия хозяина. В среднем, раз в 1-2 недели нужно будет снимать дренажный насос, ставить его в каждую лунку и откачивать воду. Работа простая и требует времени.

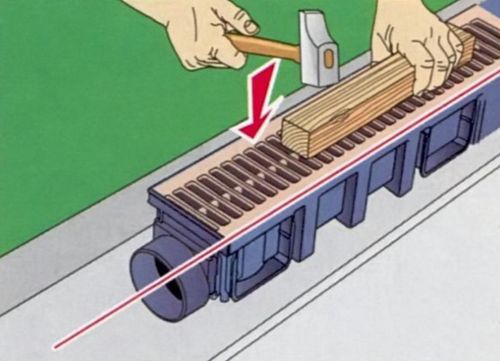

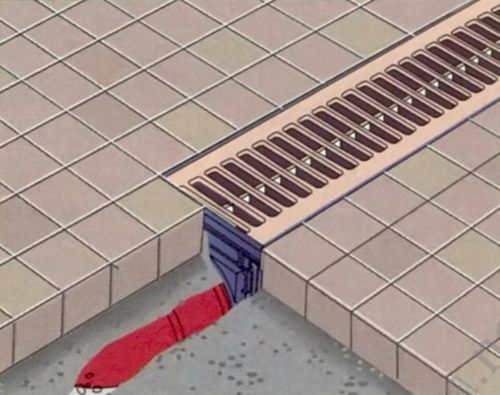

Один из вариантов устройства линейной дренажной системы

Рассмотрим на примере нагрузки класса полторы тонны. Траншея роется с таким учетом, чтобы по бокам от труб было расстояние не менее 10 сантиметров. На дно траншеи заливается слой жесткого бетона толщиной около 10 сантиметров. Если система обустраивается на склоне с крутым уклоном или вес нагрузки на одно колесо более полутора тонн, по бокам канала выполняются откосы из бетона шириной в 10 сантиметров. Определяется место, где будет находиться точка подключения к стоку талых, дождевых вод. Производится непосредственный монтаж дренажной системы.

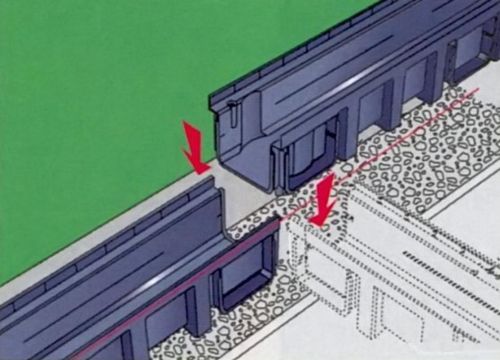

1. С учетом соединения «мама — папа» в бетонном основании монтируют каналы.	2. Устанавливают решетку и простукивают канал молотком для лучшей фиксации
3. Соединяют канал с водостоками, заканчивают бетонирование в виде откоса	4. Завершают систему укладкой плитки. Ее уровень должен быть выше решетки на 3 мм

Заключение

Практически любой человек, даже если он не специалист, в состоянии выполнить дренаж садового участка своими руками. Надо только познакомиться с соответствующей теорией и практикой. Организация дренажа – очень важный этап создания вашего прекрасного сада. Ни газон, ни растения, ни постройки не выносят длительного застоя влаги. Долой лужи и резиновые сапоги!

Теперь вы в целом знаете, как правильно сделать дренаж участка и какие бывают разновидности дренажных систем. Вы можете сами определить, как лучше дренировать сырой участок, зная, какие у вас грунты и какой уровень подземных вод.
