Как установить водоотводный лоток с решеткой

Размеры водоотводных лотков

Дорожные коммуникации отличаются тем, что могут монтироваться из различных конструктивных элементов. Различаются пластиковые лотки для водоотвода по своим геометрическим параметрам, в которые включают не только размеры, но и форму. Преимущество полимерных изделий состоит в том, что они имеют широкое разнообразие размеров.

Размер водоотводных лотков зависит от количества выпадающих осадков в конкретном регионе

В зависимости от ширины пропускного канала определяется их пропускная способность. Этот показатель может составлять 140–500 мм. Благодаря такому разнообразию появляется возможность прокладки дренажной системы, которая сможет удалять большое количество атмосферных осадков и талых вод без необходимости организации глубокого канала.

Все лотки для отвода воды классифицируются по нагрузке, которую они могут выдержать. В зависимости от эксплуатационной нагрузки, выделяют несколько классов дренажных желобов. Они указаны в таблице.

Таблица 1

Ещё одним важным показателем является высота лотка. Как правило, этот параметр не превышает отметки в 800 мм. Лотки с высотой, которая превышает 120 мм, используется крайне редко. Для организации дренажа в частных хозяйственных случаях применяются изделия высотой от 60 до 120 мм. Радиус (завершённый по окружности) этих конструктивных элементов для дренажа в большинстве случаев составляет 100 мм.

Лотки также различаются по высоте, максимальный показатель этого параметра — 800 мм

Водоотводные лотки могут иметь вес от 9 до 14 кг. Это очень небольшая цифра, если сравнивать их вес с аналогичным показателем бетонных лотков или желобов из других материалов.

Водоотводные лотки своими руками

После быстрого таяния снега или ливневых дождей возникает необходимость защищаться от повышенного уровня воды, создавая поверхностный дренаж с помощью водоотводных лотков и решёток, которые служат защитой лотков от мусора и создают дополнительный декор.

Беспрепятственную пропускную способность системы отведения промышленных или ливневых сточных вод обеспечивает правильный монтаж лотков, а именно, под определённым углом.

Принцип действия этих изделий заключается в собирании сточных вод и переведении их в специальные ёмкости. По пути воды очищаются ещё и через пескоуловители.

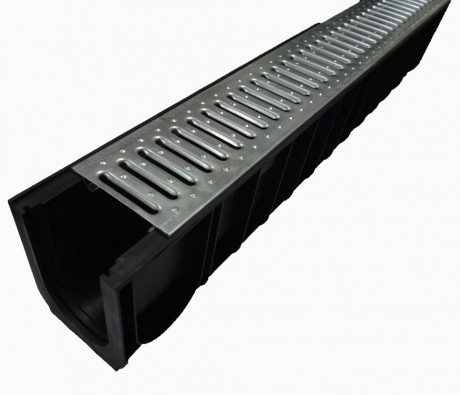

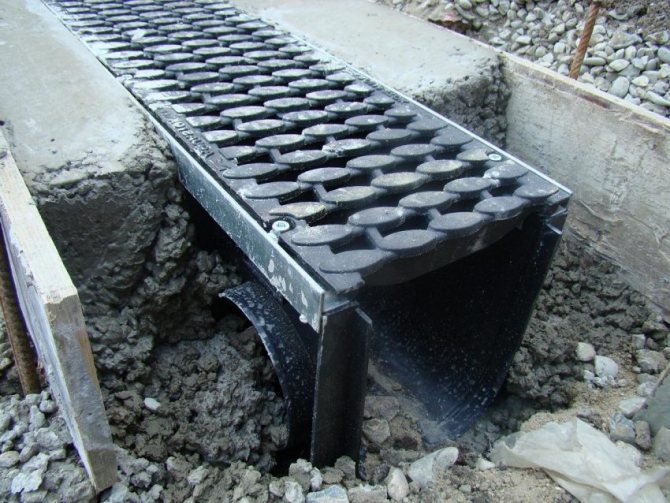

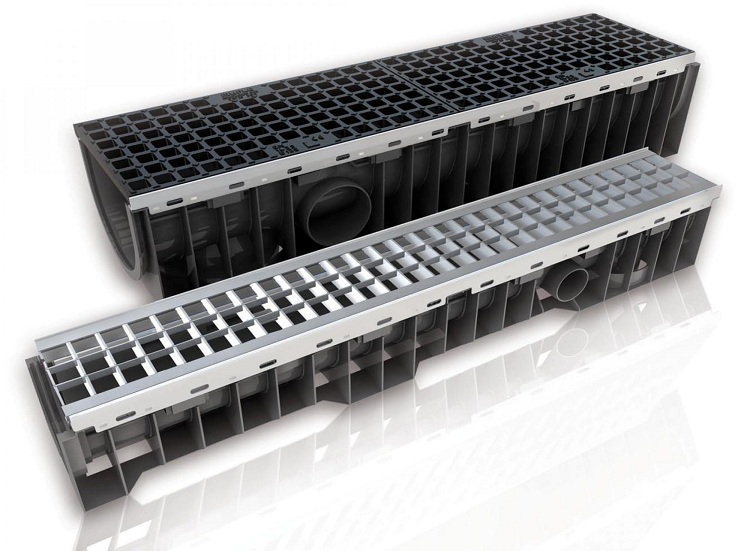

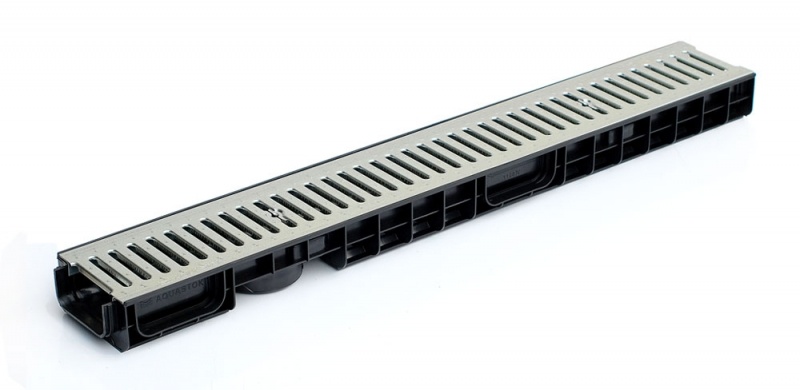

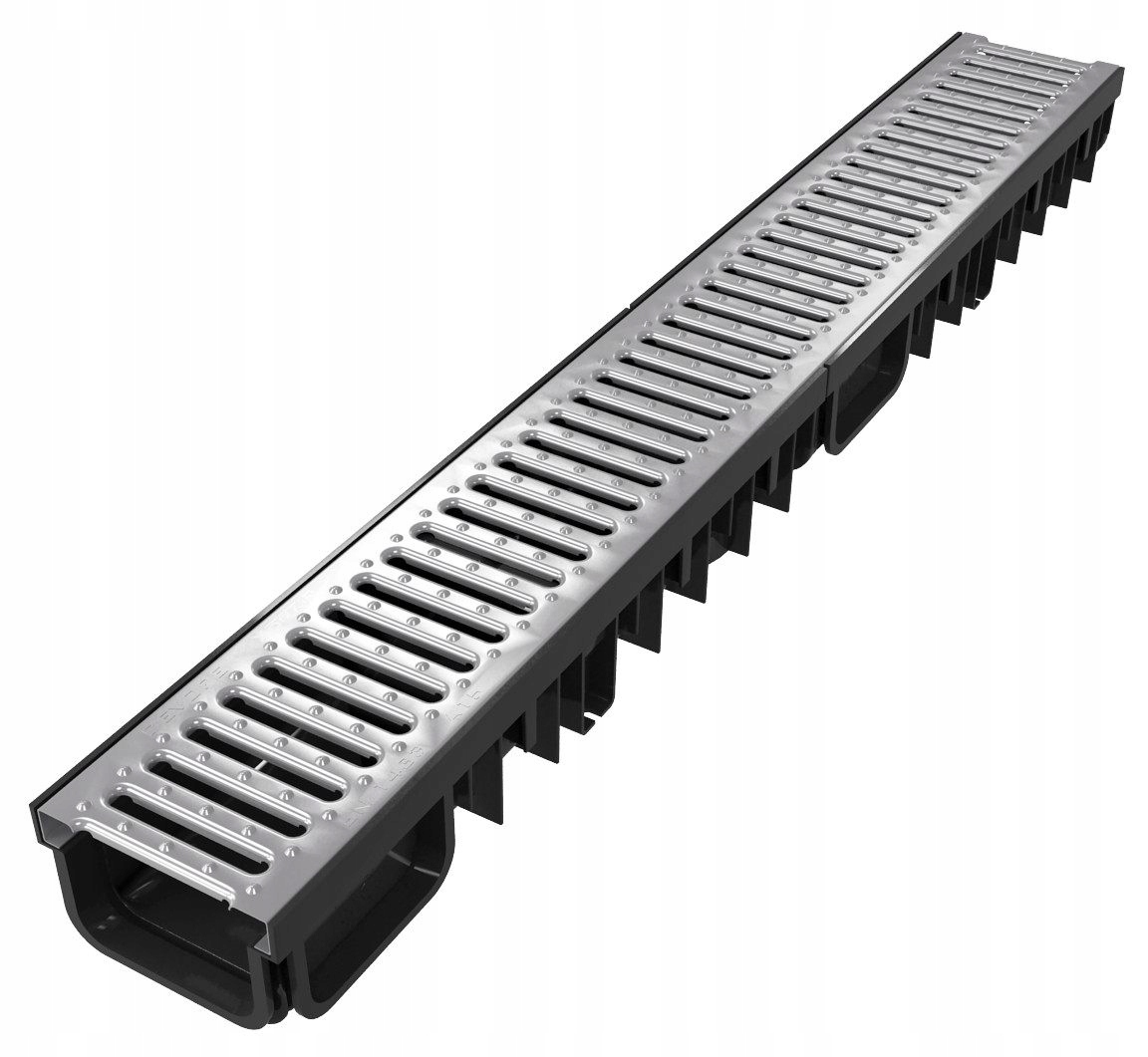

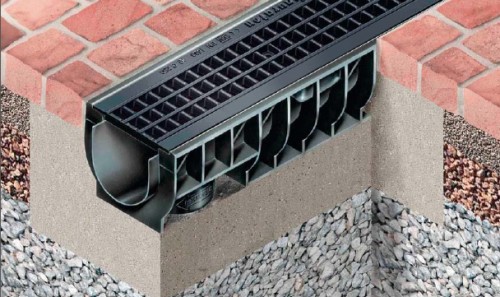

Установка пластиковых водоотводных лотков

Линейку ливневых каналов желательно вести, начиная от точки сброса воды. Для этого подойдут лотки с вертикальным водосливом или пескоуловители расположенные в нижней отметке трассы. Намечаем линию укладки каналов от точки сброса с помощью шнура. Водоотводные каналы укладываются в траншею на подстилающий слой толщиной от 10 до 20 см. (в зависимости от предлагаемых нагрузок в зоне заложения). Бетонная подушка из тяжелого бетона марки В25 заливается для фронтальной устойчивости канала. При установке низкопрофильных (мелкосидящих) ливневых лотков типа DN100 H60-100 с мощеным покрытием, стыковку примыкающих плиток необходимо производить на бетонное основание

Монтаж пластиковых лотков водоотводных, а также ливнеприемников и дождеприемников важно производить с предварительно установленной на них ливневой решеткой или крышкой. Этот совет поможет избежать естественного изменения геометрии и форм желобов «по верху»

Уровень решетки после выполненных работ должен быть на 3-5 мм ниже уровня дорожного покрытия. Таким образом водоотвод будет работать с наименьшим коэффициентом потерь.

• При асфальтировании, требуется исключать наезд дорожного укладчика к водоотводному каналу ближе чем на 15 сантиметров.
• При подключении поверхностного водоотвода к канализации через предусмотренные отводы (вертикального или горизонтального слива) необходимо удалить штатные заглушки из патрубков на стенках лотка.
• При необходимости соединения пластиковых водоотводных лотков под углом 90 градусов (Т или П-образное соединение) можно воспользоваться заводскими трафаретами на боковинах желобов или распилить канал и решетку по месту стыка.
• Конструктивное пазовое соединение лотков (шпунт-паз) не требует дополнительной герметизации стыков.
• С торцов канала (вход-выход) устанавливаются заглушки.
• При установке в бетонное покрытие необходимо предусмотреть температурные швы — параллельно дренажной линии на расстоянии 1,5–2 см с каждой стороны и перпендикулярно на расстоянии 5 см. друг от друга.
• Окончательную заливку каналов бетоном желательно вести подключив трубы к канализационной системе и еще раз проверив монтажную схему каналов по уровню.
• Для эффективной работы водоотводных систем необходимо учитывать уклон поверхности к лоткам не менее 0,02%.

Данные рекомендации справедливы для монтажа ливневых лотков в системе поверхностного водоотвода.

Схемы монтажа лотков водоотводных пластиковых

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением:

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением:

Схема установки лотка у бордюра в зоне с неинтенсивным движением:

Схема установки лотка у бордюра в зоне с интенсивным движением:

Источник

На что обратить внимание при выборе ливневых водоотводных лотков?

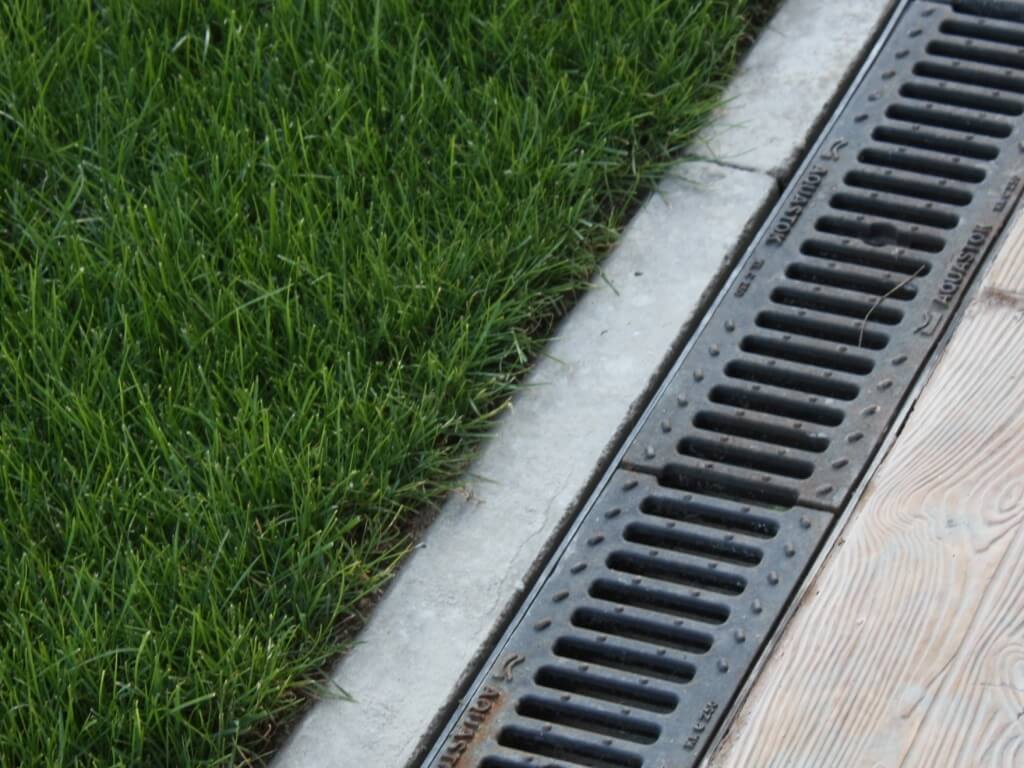

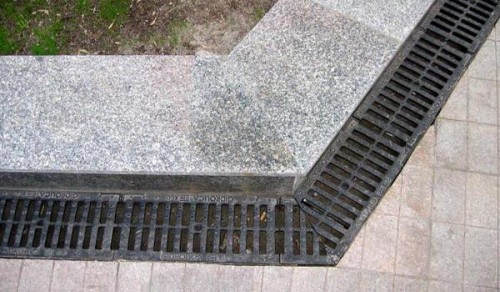

Как правильно соединять водоотводные лотки с решетками под углом

Критерии, влияющие на выбор лотков

При выборе вышеуказанных конструкций учитывается два основных параметра.

1. В первую очередь это касается допустимой нагрузки.
2. Вторым критерием считается пропускная способность. В этом плане изделия делят на несколько групп. Маркировка А 15, предусматривает пропускную способность до 1.5 т. Такие решения отлично подходят для спортивных площадок, пешеходных зон. Их можно монтировать под садовыми дорожками на приусадебном участке.
3. Лотки В 125, выдерживающие до 12.5 т используются на автостоянках. Подходят такие ливневые лотки для гаража.
4. Лотки С 250, предусматривающие нагрузку до 25 т, подходят для монтажа вдоль дороги. Е 600 – отличный вариант для аэропорта.

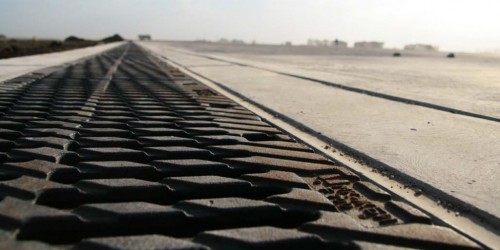

ливневые водоотводные лотки для аеропорта

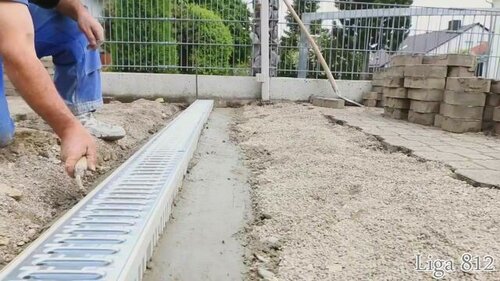

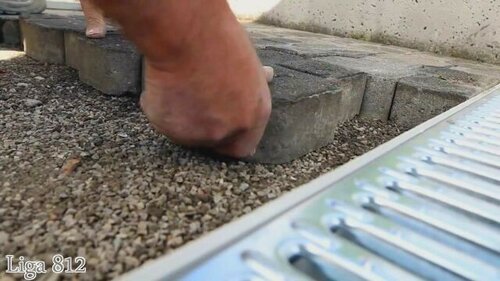

Монтаж водоотводных лотков своими руками

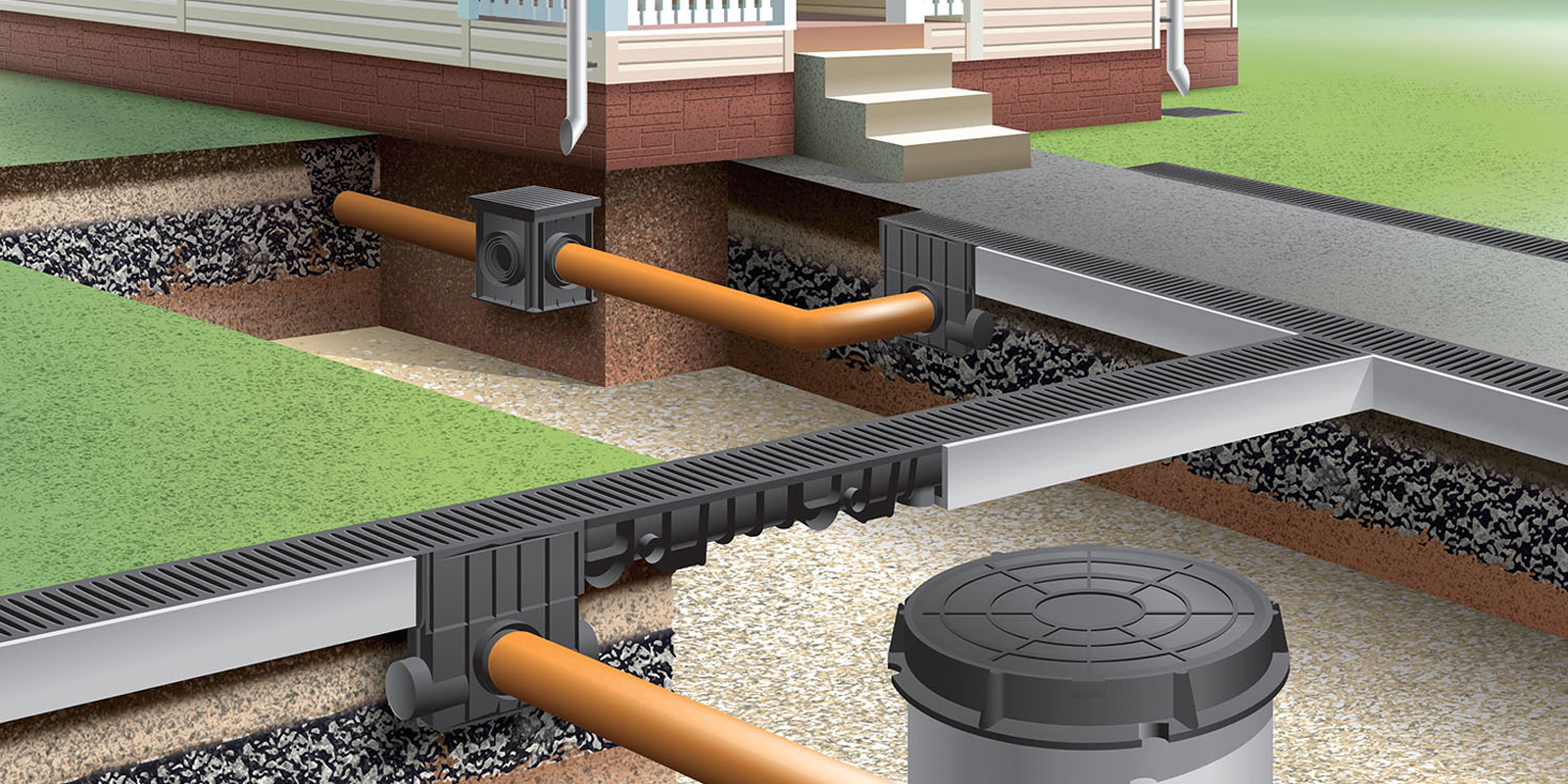

Комплексная система водоотвода

Комплексный водоотвод включает в себя:

• систему водоотвода с кровли;
• поверхностный водоотвод;
• внутренний отвод воды;
• систему отвода грунтовых вод;
• дренажные канавы.

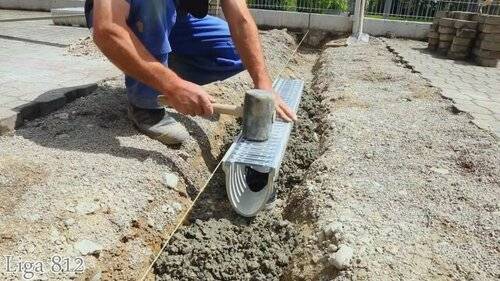

Установка водоотводных лотков

Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.

Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.

Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.

Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .

Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.

Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.

Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.

Места стыков обрабатываются герметиком.Траншея должна быть шире лотка. Если есть решетка, установить ее перед бетонированием.Все лотки монтируются на фундаментную подушку из песка и щебня.

Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.

Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.

Источник

Монтаж бетонных, металлических или пластиковых водоотводных лотков с решеткой: цена работ

Стоимость работ по монтажу системы ливневой канализации зависит от глубины, на которую вкапываются желоба. Дешевле всего (примерно от 1800 рублей) обойдется монтаж системы отведения воды мелкого заглубления, то есть на глубину до 1 м. Установка глубже, чем на 1,5 м обойдется дороже – 3900 рублей и выше.

Вне зависимости от того, из какого материала изготовлены желоба для отвода воды, их установка осуществляется по следующей схеме:

• выбирается тип и размер лотков, рассчитывается их количество и степень физической нагрузки на всю систему. В зависимости от последнего параметра выбирается материал, из которого изготовлены желоба;
• определяется глубина, на которую будут закапываться лотки. Вы можете доверить это дело специалистам или же провести необходимые вычисления самостоятельно. Учтите, что при расчете глубины траншеи нужно учесть дополнительные 10 см для бетонной или гравийной подушки. Также необходимо обязательно предусмотреть уклон, по которому вода будет отводиться в стоки;
• выкапывается траншея или несколько траншей с шириной 50 см и длиной согласно количеству желобов;
• на дно траншеи заливается бетон или цемент. Для увеличения прочности основания его рекомендуется укрепить металлической сеткой;

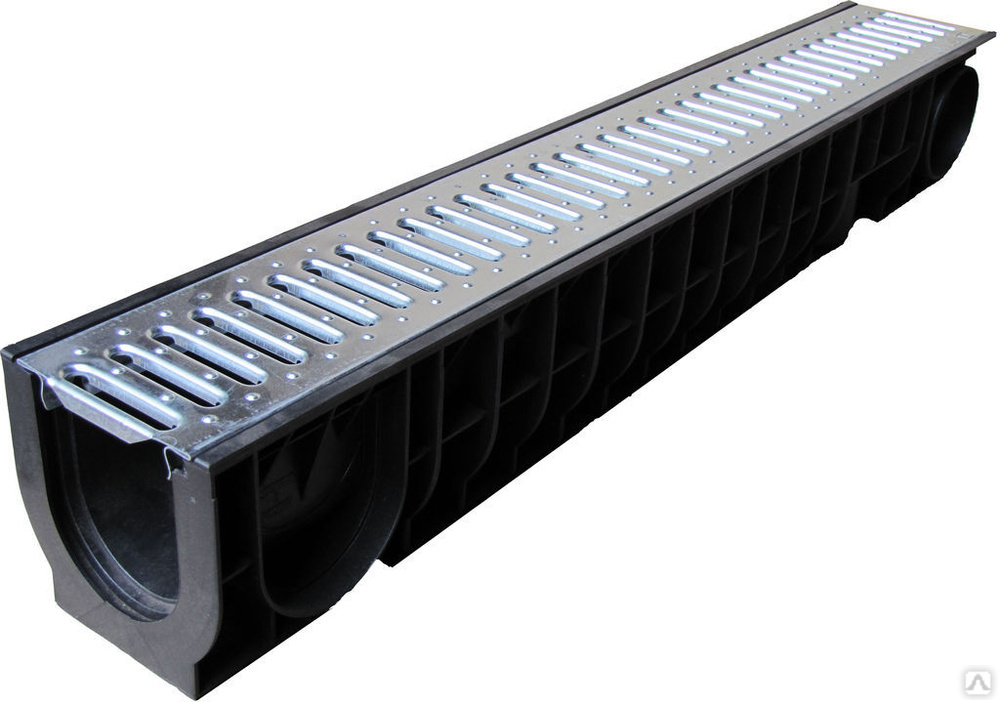

Установка пластиковых водоотводных лотков

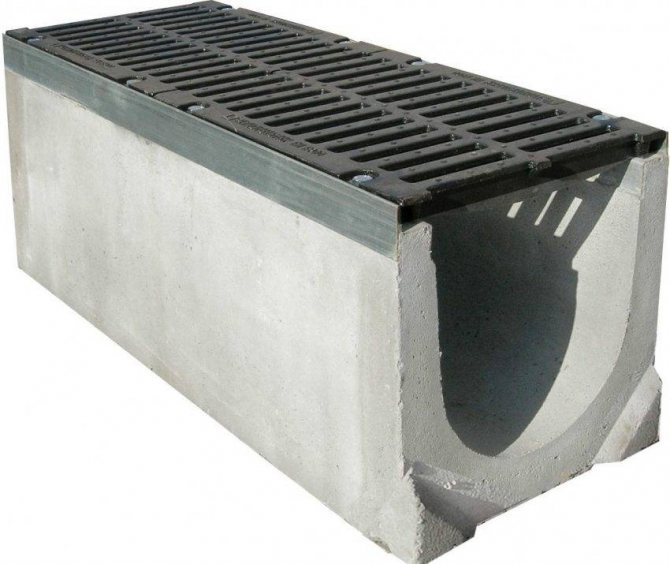

Бетонный лоток с чугунной решеткой для системы ливневого водоотвода

Монтаж бетонных лотков

Чтобы правильно установить водоотводы бетонные, надо провести несколько простых этапов, включающих в себя:

1. выбор схемы, по которой будут устанавливаться лотки, исходя из дальнейшего покрытия окружающей территории;
2. подготовительные работы;
3. основные работы.

Выбор схемы установки лотков

Чтобы правильно установить лоток водоотводной бетонный с решеткой в определенное покрытие, надо придерживаться следующих разработанных специалистами схем:

1. Установка лотков, предназначенная для асфальта. По этой схеме можно устанавливать бетонные лотки марки С250. При этом ширина примыкающего шва (С) составляет 10 см, а ширина бетонной стяжки под лотком (Н) должна быть не менее 15 см.

Схема монтажа водоотводных лотков в асфальт

2. Установка лотка, предназначенная для бетонного покрытия территории. Такая схема предназначена для бетонных лотков класса С250. При этом параметры С и Н соответствуют значениям, указанным в предыдущей схеме.

Схема монтажа водоотводных лотков в бетонное покрытие грунта

3. Установка лотка, предназначенного для дальнейшего покрытия территории плитами. Указанная схема оптимально подходит для бетонных лотков классов С250 и D400. При этом минимальные параметры бетонной стяжки для С250 составляют 8 см (С) и 10 см (Н), а для класса D400 оба параметра — 10 см.

Схема установки водоотводных лотков в плиту

4. Установка особо прочных бетонных лотков в асфальтовое покрытие. При установке прочных конструкций параметр С должен составлять не менее 15 см, а параметр Н не менее 20 см.

Схема установки особо прочных бетонных лотков

Подготовительные работы

Подготовительные работы, предшествующие монтажу водоотводов, заключаются в следующих шагах:

1. разработать проектную документацию, описывающую все основные элементы системы водоотвода и места их расположения;
2. при помощи знаков разметки произвести разбивку трассы на местности, которая полностью соответствует имеющейся документации. Обозначить места установки дополнительного оборудования, например, пескоуловителя, смотрового колодца, впускного клапана и так далее;
3. подготовить необходимое количество лотков и сопутствующих товаров;
4. арендовать подъемную технику, которая будет помогать при установке лотков.

Важно на подготовительном этапе предусмотреть все нюансы установки водоотвода. Это позволит значительно сэкономить время, требующееся на монтаж системы и, как следствие, минимизировать затраты на оплату труда работников и аренду техники

Основные этапы работ по монтажу бетонных водоотводов

Когда все предварительные этапы проведены, можно приступать непосредственно к монтажу лотков. Для этого:

1. В указанных местах выкапываются траншеи. Размер траншеи должен быть больше размеров ливневого лотка. Это позволит провести дополнительные работы по укреплению конструкции.  Имеющийся грунт уплотняется при помощи песка и щебня.

Подготовка траншеи для дальнейшей укладки в нее водоотводных лотков

2. На уплотняющий слой выкладывается сырой бетон, к которому впоследствии крепятся сами лотки.

Крепление лотка к сырому бетону

3. ЖБИ лотки водоотводные, при помощи специальной подъемной техники устанавливаются в центр подготовленной траншеи на сырой бетон, который служит дополнительным сцеплением между землей и изделием и не позволяет последнему смещаться.

Установка водоотводящих лотков

Монтаж водоотводных лотков рекомендуется начинать с мест расположения дополнительных узлов системы водоотведения.

4. С обеих сторон лоток ливневый бетонный укрепляется дополнительными бетонными подушками, располагающимися между самим изделием и окружающей землей.

Боковое укрепление лотков бетоном

5. Между собой лотки крепятся при помощи пазовых соединений, предусмотренных конструкцией изделия. Для дополнительной герметизации стыков можно применять акриловый герметик.
6. Сверху лоток закрывается решеткой, предотвращающей попадания в систему мусора, листвы и прочих составляющих окружающей среды.

После полной проверки работоспособности системы ее можно подключать к канализационной сети.

Чтобы максимально защитить канализацию от возникновения засоров, проводить подключение к ней водоотводящей системы рекомендуется через пескоуловитель.

Таким образом, самостоятельная установка бетонных водоотводных лотков не вызывает трудностей. Следует учесть, что из-за достаточного большого веса монтировать изделия без применения подъемной техники не получится.

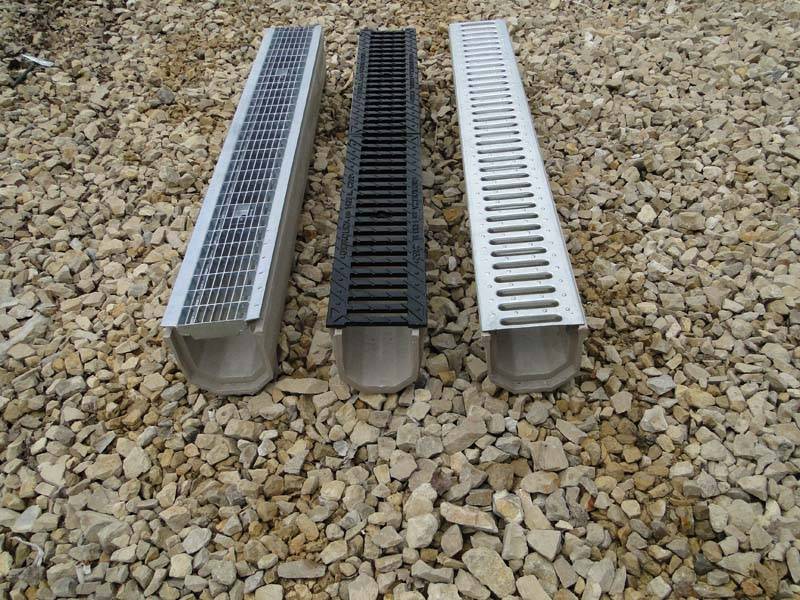

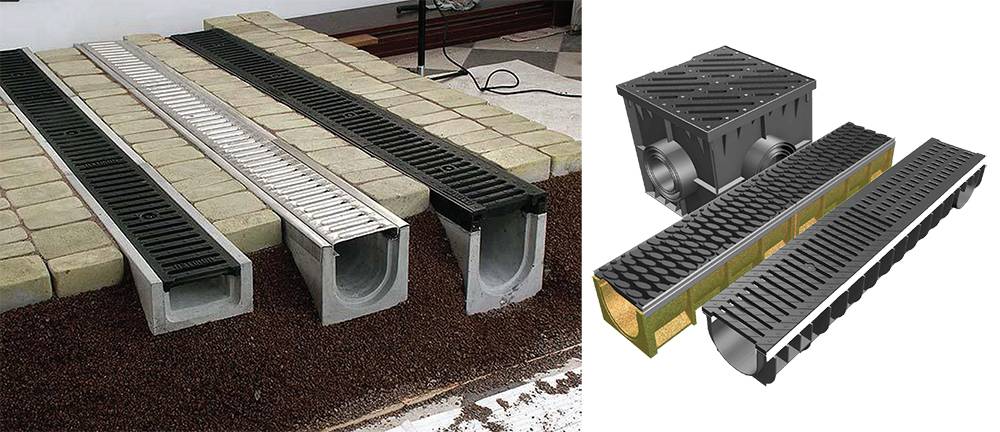

Критерии выбора

В настоящее время, рынок строительных материалов предлагает широкий спектр самых разных модификаций водоотводных лотков. Они отличаются материалом изготовления, размерами, физико-техническими характеристиками и сроком службы

Для того чтобы сделать правильный выбор, особое внимание следует обратить на следующие критерии:

• Материал изготовления. Этот критерий является основным, поскольку именно от материала изготовления зависят эксплуатационные свойства, простота и скорость выполнения монтажных работ, необходимость использования специальной строительной техники, возможность транспортировки и стоимость изделия;
• Наличие сливного уклона. Желоба, имеющие заводской уклон позволяют существенно упростить процесс укладки дренажной магистрали. Они могут использоваться на ровных участках, или в тех местах, где обеспечить необходимый угол наклона дренажной траншеи не представляется возможным;
• Качество исполнения соединительных пазов. Этот параметр оказывает существенное влияние не только на удобство и скорость сборки, но и на герметичность всей магистрали. При неплотном соединении элементов некоторая часть стоков будет просачиваться обратно в грунт, снижая тем самым эффективность ливневой канализации. В этом плане, преимущество имеют полимерные лотки, оснащенные специальными защелками, обеспечивающими надежность и герметичность стыковки отдельных элементов конструкции.

Отдельного рассмотрения заслуживают водоприемные решетки. Предпочтение целесообразно отдавать мелкоячеистым решеткам, поскольку помимо декоративных функций, этот элемент должен предотвращать попадание в водоотводную магистраль посторонних предметов.

Таблица нагрузки, размеров и пропускной способности пластиковых водоотводных лотков

Q при этом является расчетной величиной. q20 представляет собой коэффициент, который характеризует объем осадков, содержащийся в канализации. F в этой форме считается площадью участка. ? выступает в роли коэффициента водоотведения, который зависит от покрытия.

как врезать дождевые водоотводные лотки в друг друга

Для зон имеющих асфальтовое покрытие, характерным показателем считается число 0.95. Асфальто-бетонное покрытие предусматривает постоянный ? 0.85. Если земля покрыта гравием, коэффициент водоотведения должен составлять 0.40. Водоотводный лоток должен выбираться строго по указанным расчетам. Пренебрегать ими специалисты не рекомендуют в силу того, что в противном случае канализация может функционировать плохо, не справляясь с должным отводом жидкости. Неправильные расчеты, как правило, проявляются уже после первых сильных дождей.

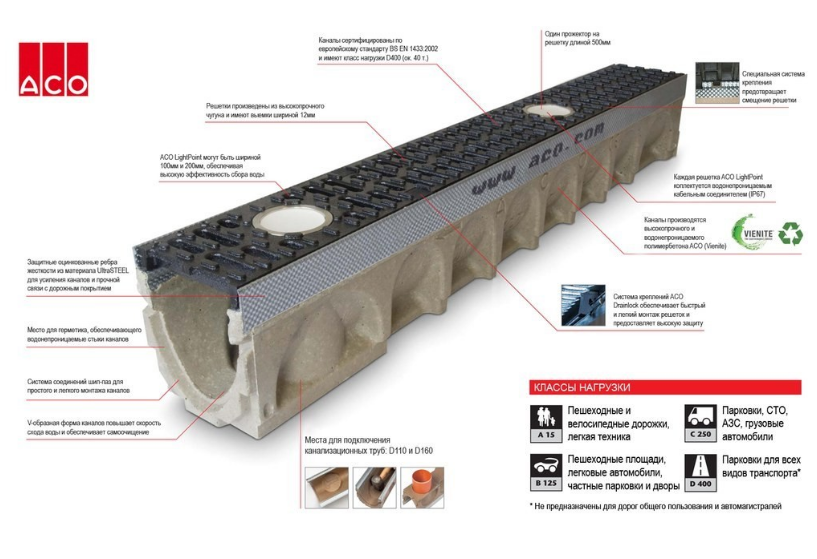

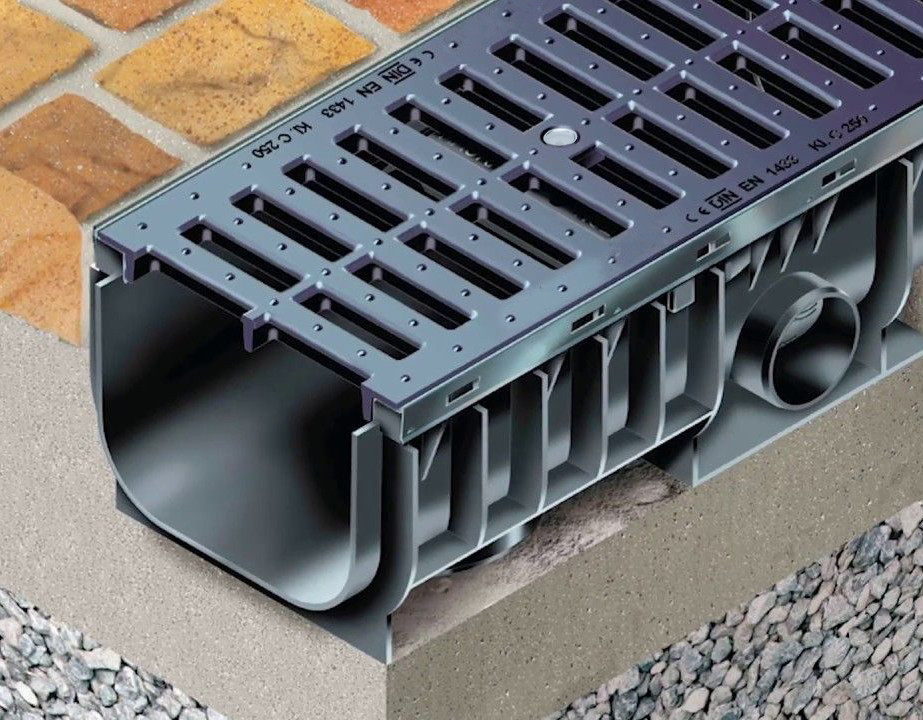

Конструкция ливневого (дождевого) водоотводного лотка

устройство и монтаж пластикового водоотводного лотка в разрезе

1. асфальто-бетонное покрытие
2. температурный шов
3. основа дороги ГПС
4. грунт
5. бетонная основа
