Песчаная, глинистая или известняковая скважина – что выбрать?
Сверху все скважины разные, но их основное отличие – под землей. Они могут буриться на разную глубину и именно она определяет тип воды, которая будет поставляться в частный дом. Глинистые скважины могут иметь глубину 5-25 метров, они считаются самыми простыми, дешевыми и вода в них не всегда может похвалиться прозрачностью и отсутствием примесей. Она может быть соленой или даже технической, не пригодной для полноценного автономного водоснабжения дома.
Песчаная скважина – более предпочтительный вариант. Вода добывается из большой глубины, она лучше очищенная и в ней намного меньше соли. Подходит для пищи и технических нужд. Глубина скважины до 50 метров, зависит от местности и особенностей водоносного слоя. Глина и песок – природные фильтры, которые убирают все примеси и большинство болезнетворных бактерий, которые могут быть опасными для человека. Очень часто из песчаных скважин добывается вкусная и полезная вода.
Если у вас высокие требования к воде, и вы желаете получать продукт магазинного качества, тогда стоит сразу обращать внимание на известняковые скважины, глубина которых колеблется в пределах 60-180 метров. Вода проходит через слой глины, песка и известняка примерно за 1 год, очищаясь от всех возможных бактерий, примесей, запахов
Она содержит только оптимальное количество микроэлементов, важных для человека.
Несмотря на большие начальные затраты, водоснабжение частного дома из скважины глубиной 100-150 метров получится намного дешевле, поскольку не придется каждый год выполнять очистительные работы. Напротив, глинистые и песчаные скважины необходимо будет обслуживать 1-2 раза в год, чтобы вода не теряла свое качество и быстро наполнялась.
Источник воды
При отсутствии централизованного водопровода есть несколько вариантов.
- Открытые водоёмы.
- Колодцы.
- Скважины.
Целесообразность выбора определяется только в привязке к конкретным условиям расположения участка. Также необходимо выяснить какими источниками воды пользуются в этой местности, пригодна ли она для питья.
Немаловажна экономическая составляющая. Озеро или река будут вечными поставщиками, срок жизни скважины или колодца ограничен. Основные затраты как раз приходятся – в отличие от траншеи до речки – на достижение водоносных слоёв.
Объём потребляемой воды разнится в довольно широких пределах. Ориентиром может служить следующий показатель: 1- 1,5 м3 в час перекрывают самые пиковые моменты разбора воды для потребностей семьи из 4 человек.
Открытые водоёмы
Наименее затратный способ провести водопровод в частный дом, обеспечить полив участка. К тому же такая вода содержит малое количество солей жёсткости. Единственный недостаток: практически всегда она непригодна для питья, так как может быть источником патогенной микрофлоры.
Особенно это характерно для непроточных прудов, озёр. С учётом того, что в городе многие не доверяют водопроводной, пьют только бутилированную воду, проблема эта на даче вполне решаема.
Колодцы
Копаные или забивные (абиссинские) колодцы работают только там, где водоносный слой проходит на глубине не более 25 метров. Забивные колодцы заменили скважины, но если в наличии только свои руки, уверенность в результате, абиссинский колодец – оптимальный вариант.
Копаный колодец – непростое гидротехническое сооружение. Решение о его сооружении принимается на основании не только наличия слоя воды, но также типа грунта. Оптимальный – глина, суглинок. Торфяные, песчаные грунты – это тёмная вода с запахом или плывун.
Копаные колодцы подразделяются на шахтные и ключевые. Шахтный проходит до линзы или слоя воды, ключевой ставится на роднике. В современных условиях шахта колодца укрепляется железобетонными кольцами марки КС различного диаметра, деревянный сруб уже не используется.
Небольшой дебит воды – основной фактор риска колодезного водоснабжения. Неправильно устроенный водоприём (существуют три вида: несовершенный, полный, с зумпфом) – полное фиаско. Качество воды требует контроля: формально выполненный глиняный замок ведёт к попаданию в колодец грунтовых вод. Устройство его можно поручить только профессиональной бригаде.
Скважина
Наиболее надёжное водоснабжение частного дома на земле или дачного участка. Современные механизмы и технологии позволяют устроить её (при отсутствии в грунте валунов) за неполный рабочий день. Существуют скважины на песок и артезианские.
Подавляющее большинство бурится на песок: добыча артезианской воды требует существенных вложений. В первом случае источником служат насыщенные водой песчаные жилы, во втором – пористые известняки. Фракция песка прямо влияет на срок службы скважины: крупный – в отличие от мелкого, пылевидного – не будет её запесочивать.
Водоснабжение из правильно устроенной скважины глубиной до 60 м полностью удовлетворит все нужды независимо от времени года в течение минимум 5 лет. Качество воды хорошее, но придётся смириться с повышенным содержанием солей кальция, магния. Об их избытке говорит накипь на стенках чайника.
Как подобрать диаметр трубы для водопровода
Внутренние водопроводные сети часто оснащают трубами из стали, меди, пластика и комбинации последнего с первым. У труб существую внутренний, условного перехода, номинальный, наружный диаметры. Поэтому лучше оставить подборку труб мастеру.
Но те, кому не терпится, не обтягиваясь расчетами и измерениями, выбирают диаметр 10 или 15 мм.
Хотя чтобы точно подобрать трубу, нужно учитывать длину водопровода, давление, интенсивность протекания воды, число стыков и поворотов. Этот вопрос довольно сложный и требует консультации у мастера-сантехника с немалым опытом работы. Трубопровод, прокладываемый на дольнее расстояние, с множеством стыков, поворотов требует труб с большим диаметром, что обеспечат лучший напор.
Информация о трубах
Водопроводные трубы из сшитого полиэтилена
Сшитый полиэтилен для подвода к водоразборным точкам используется, как правило, при необходимости подземной прокладки, особенно когда траншея прокопана не по прямой линии, а с поворотами. Такой материал гораздо дешевле полипропилена и металлопласта, поэтому в 99% случаев именно его используют на участке между домом и скважиной. По цвету он может быть разным (синим, жёлтым, красным, но чаще всего – чёрным).
Фитинги для полиэтиленовых труб
Для стыковки, разветвления, переходов на другой диаметр и поворотов полиэтиленовых труб используются специальные резьбовые фитинги: переходники, муфты, тройники, уголки (колена) и редукции, которые вы видите на фотографии. У таких соединений есть явное преимущество – они сделаны из полиэтилена, не подверженного коррозии и их не нужно сваривать.
| Допустимое перманентное давление до 6 атм | |||
| Внешний ø мм | Внутренний ø мм | Толщина стенки, мм | Масса кг/мпогонный |
| 25 | 21,4 | 2,0 | 0,151 |
| 32 | 27,76 | 2,0 | 0,2 |
| 40 | 35,4 | 2,3 | 0,286 |
Труба PPR PN-20 в разрезе – указаны все имеющиеся слои
Полипропиленовые трубы (PPR) дополнительно маркируются такими буквами, как PN-x атм, где x означает, что такая труба способна выдерживать такое то постоянное давление на протяжении 50 лет. Они могут быть фольгированнымми (PN-20 и PN-25) и без армирования (PN-10 и PN-16). В домашних условиях для монтажа обычно применяют PPR PN-20 как для холодной и горячей воды, так и для отопления (PPR PN-20 ещё называют универсальной трубой).
| Показатели | PN-10 | PN-16 | PN-20 | PN-25 |
| Рабочее давление, атм | 10 | 16 | 20 | 25 |
| Рабочая температура, ⁰C | 45 | 60 | 95 | 95 |
Таблица рабочих параметров полипропиленовых труб
Считается, что PN-10 и PN-16 предназначены только для холодной воды и это подтверждается практикой, но при этом PN-10 пригодно разве что для оросительных систем, хотя PN-16 всё-таки можно укладывать для разводки водоснабжения. А вот PN-20 используют чаще всего, причём, как для ХВС и ГВС, так и для отопления. У PN—25 несколько толще стенка, но сантехники такую PPR используют крайне редко по той причине, что армирующая алюминиевая фольга находится очень близко к поверхности. Для того чтобы сварить PPR с каким-либо фитингом её сначала обрабатывают шайвером, срезая верхний слой вместе с армированием и только после этого сваривают.
Полипропиленовые фитинги и кронштейны
У полипропиленовых фитингов и кранов эксплуатационный ресурс идентичен трубам, то есть, это 50 лет гарантии, которую дают нормальные (имеющие патент) производители на свою продукцию. Конечно, тот же PPR кран выглядит не так красиво, как стальной или медный, но вы видели где-нибудь металлическую запорную арматуру, на которую бы кто-то из производителей дал такую гарантию по сроку годности?! Конечно же, нет, и в этом заключается главное качество полипропилена и его одобрение всеми профессиональными сантехниками.
Абиссинская скважина
Это самое простое устройство скважины, чтобы организовать водоснабжение частного дома своими руками. Ее выполняют не бурением, а забиванием металлической трубы в грунт. Необходимы два условия — глубина «зеркала» водоносного пласта не ниже 7-9 метров (с учетом кессона и использования поверхностного насоса) и характеристики грунта.
Диаметр трубы не превышает 1.5 дюйма, она одновременно является обсадной и эксплуатационной. На конце расположен конец в виде острого наконечника, что дало второе название технологии — прокалывание.
Нижняя часть трубы имеет перфорирование, поверх которого крепят галунную сетку. А так как наконечник имеет диаметр больше трубы, то сетка в процессе прокалывания с перфорации не смещается.
Возможные недостатки скважины — невысокая производительность и уязвимость от загрязнения.
Желательна информация об используемых колодцах и скважинах на соседних участках, в том числе данные анализов на химический и бактериальный состав воды.
Достоинством абиссинской скважины можно назвать не только простоту, но и возможность ее обустройства в подвале дома, а это экономия на кессоне и прокладке труб по участку.
Водоснабжение частного дома с помощью абиссинской скважины
Выбор источника воды на даче
Устройство любого водопровода начинается с выбора источника водоснабжения. Хотя выбор, как правило, не велик. Это может быть централизованная система подачи воды, колодец или скважина.
От того, откуда будет поступать вода, зависит не только ее качество, но и способы устройства всей водопроводной системы, ее техническая сложность и стоимость.
- Устройство на даче собственного водопровода избавит от массы проблем, свойственных неорганизованной дачной жизни.
- Система водоснабжения сможет обеспечить дачников как холодной, так и горячей водой, не позволит забыть о достижениях цивилизации вдали от города.
- Проложенная по дачному участку система водоснабжения предоставит возможность быстро и без проблем заполнять емкости в бане и душевой.
- Это самый простой и наименее трудоемкий способ добычи воды для полива зеленых насаждений и ухода за дачной территорией.
- Сооруженный своими руками водопровод поможет без затруднений и лишних трат заполнять бассейн и менять в нем воду при необходимости.
- Владельцу устроенной на участке системы водоснабжения не нужно будет задумываться о подаче воды в фонтаны и водопады.
- Дачный водопровод предоставит возможность устроить столько точек водоразбора, сколько необходимо хозяевам. Например, соорудить умывальник на улице для мытья рук и обуви увлеченных огородников.
- Возле летней кухни или зоны с печью для приготовления барбекю удобно будет устроить отдельную мойку, чтобы не носить постоянно продукты для мытья в дом.
Водопровод из колодца
Самый простой «дедовский» метод – вырыть колодец. Глубина его зависит от залегания водоносного слоя – до 10 – 20 метров, как правило. Конечно, пользоваться такой водой можно только при условии установки фильтров. Вода в колодцах часто бывает загрязнена нитратами и тяжелыми металлами.
Колодец обязательно нужно утеплять. Делают это до глубины, превышающей отметку сезонного промерзания в регионе на 20 см. Используют пенопласт, которым закрывают всю надземную его часть. Утепляют и трубу, которая соединяет колодец с насосным оборудованием
Водяная скважина
Оптимальный вариант – обустроить скважину. Тут уже не обойтись без специальной техники – лопатой скважину не пробурить. Главное достоинство такого источника водоснабжения – чистота воды.
Глубина скважины для частного дома стартует от 15 м. При такой глубине залегания вода не загрязняется нитратными удобрениями, бытовыми стоками и другими отходами сельскохозяйственной деятельности.
Важно учесть наличие в воде железа или сероводорода. Если такие примеси присутствуют, водой можно будет пользоваться только при условии хорошей фильтрации. Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки
Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды
Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки. Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды.
Подключаемся к центральному водопроводу
Если недалеко от вашего участка проложен централизованный водопровод, можно подключиться к нему. Среди преимуществ этого варианта выделяют постоянный напор и очистку воды. Однако на практике напор зачастую не соответствует нормам, а про очистку и говорить нечего.
Кроме того, просто подключиться к трубопроводу у вас не выйдет – это незаконно. Придется писать заявление в водоканал, предоставлять план участка со всеми коммуникациями, составлять проектную документацию и получать разрешение в санэпидемстанции. Вся процедура растягивается на несколько месяцев и влетает в копеечку.
Подключать ваш участок к центральному водопроводу должен сантехник из водоканала, который имеет разрешение на такие работы. Несанкционированное пользование водой запрещено
Водозабор
Один из самых важных вопросов, который нужно решить, перед тем как провести водопровод на даче своими руками, это откуда будет поступать вода в систему. Стандартных вариантов водозабора три – централизованное водоснабжение, колодец, скважина, каждый из них имеет свои нюансы, достоинства и недостатки.
Централизованное водоснабжение
Осуществить монтаж водопровода на даче, подключившись к централизованной системе водоснабжения, легко и сложно одновременно. Легко, потому что заниматься врезкой и подключением будет специалист. Сложно – потому что самостоятельная врезка запрещена, а значит, нужно писать заявление в водоснабжающую организацию, собрать пакет документов, ходить по инстанциям и ждать разрешения – порой довольно долго.
Зато самому придется в этом случае устанавливать разводку только дома. Не придется беспокоиться о ремонте труб, о перепадах давления, системе глобальной очистки воды – достаточно домашних фильтров. Но, опять же, собственник должен будет платить за водопотребление и отведение по счетчикам.
Колодец
Водопровод на даче из колодца своими руками – это, пожалуй, наиболее простая схема обустройства. Колодцы есть на многих участках, а если нет, то выкопать и установить его – не проблема, к тому же, это не потребует больших финансовых и временных затрат. Обычно этот вариант подходит в той местности, где глубина залегания грунтовых вод не превышает десяти метров.
Как сделать водопровод на даче из колодца? Достаточно просто. Для этого понадобится поверхностный насос. Такая конструкция удерживается на поверхности воды и представляет собой недорогой и легкий в монтаже и обслуживании вариант.
Однако надо позаботиться об утеплении самого колодца и насоса. Для первого используется пенопласт, вспененный полиэтилен и другие изолирующие материалы. Что касается насоса, то для его защиты зимой понадобится кессон – наружный приямок, теплый при этом.
При всей простоте дачного водопровода из колодца у него есть и недостатки. Так, вода в колодце чаще всего загрязнена, поэтому если вода будет использоваться не только для хозяйственных, но и питьевых нужд, следует позаботиться о качественной системе фильтрации. Кроме того, при большом расходе воды не каждый колодец будет в состоянии его покрыть. Например, если требуется ежедневный полив участка, водоснабжение дома, бани, стирка, наполнение бассейна.
Скважина
Своя скважина на участке – отличный вариант для решения проблемы с водой. Можно обустроить и водопровод на даче из скважины. Таким образом забирается вода, залегающая ниже, чем та, что поступает в колодцы. Она, как правило, более чистая. Для устройства водопровода на даче от скважины понадобится погружной насос – оборудование более дорогое и сложное, чем поверхностное.
Если скважины на участке нет, то пробурить ее собственными силами мало кому по зубам. Для этого нужны не только особые знания, навыки, но и специальное оборудование. Поэтому придется обращаться к мастерам, оказывающим такие услуги. Стоит бурение скважины недешево.
Скважина, особенно обустроенная без помощи специалистов, нередко может огорчить неполадками. О причинах сбоя ее в работе подробнее можно узнать здесь.
Однако водопровод из скважины – это на века. При правильной эксплуатации конструкция прослужит долгие годы и позволит обеспечить жидкостью всю семью, приусадебный участок, хозяйственные постройки.
Чтобы защитить воду в скважине от замерзания зимой, устанавливается кессонный колодец из кирпича, бетона или других материалов. Подробнее об утеплении источников воды зимой вы сможете прочесть здесь.
Прокладка коммуникаций к колодцу
Для загородного водоснабжения из колодца используются транспортные коммуникации и устройства для разбора воды. При этом применяют две основные схемы: с наружным и погружным насосом.
При этом поверхностный насос используют при глубине водозабора 6…8 м (реже до 10м). Более глубокие колодцы снабжаются погружными (глубинными) моделями. При этом разделяют изделия, имеющие верхний и нижний водозабор.
Забор жидкости снизу подразумевает установку дополнительного фильтра от песка и взвеси.
Подводка воды из колодца в дом (схема) с устройством внешней водонапорной сети (для полива, уличных работ) представлена на иллюстрации.
Следует отметить, что устройство накопительного бака обязательно: в случае повышенного разбора воды и/или недостаточного уровня воды в колодезной шахте, пуска или остановки насоса это поможет сохранить систему водоснабжения из колодца в рабочем виде. Вентили для слива воды из домовой системы в колодец необходимы для сезонной «консервации» жилья или проведения в здании ремонтных работ.
Схема выполнения трубопровода из колодца представлена ниже. Такой способ прокладки водопровода (с расположением трубы подачи ниже уровня промерзания почвы) предназначен для зимнего водопровода из колодца.
Для нормального водопользования необходимо обеспечить в системе давление 2,4…4 атмосферы. При этом изменение давления, невозможность работы системы при низком уровне воды в колодце и другие возможные проблемы отслеживаются с помощью вмонтированных в схему датчиков (реле).
После водонакопительного бака имеет смысл разделить поток на два (с помощью тройника): технический и питьевой. Второй пускается через систему очистки. Техническую воду также делят на два русла – холодная и для нагрева (горячая вода, отопление при водяной системе обогрева дома).
Оптимальным вариантом автоматического снабжения жилья водой является установка не просто насоса, а насосной станции (на предыдущих иллюстрация показан именно такой вариант). При этом необходимо учитывать эксплуатационные параметры станций:
- номинальная мощность мотора – 0,25…1,4 кВт;
- производительность (объем прокачиваемой воды) 1500…4000 л/ч;
- предельный перепад высот (от нижней точки заборы воды в колодце до верхней точки водоразбора) 8…50 м. При этом 4 м по горизонтали приравниваются к 1 м по вертикали;
- объем накопительного (демпферного) бака 60…80 л.
При нестабильной работе системы энергоснабжения желательно предусмотреть в системе насосной станции (или домовой электросети) стабилизатор напряжения и/или аккумуляторы для автономной работы.
Схема автономного водоснабжения: основные элементы системы
Каким бы ни был источник автономного водоснабжения частного дома,
необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.
Схема водоснабжения частного дома включает следующие элементы.
- Скважина – источник воды.
- Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.
Автономная насосная станция или глубинный насос для забора воды из скважины.
Обратный клапан препятствует движению воды в обратном направлении.
Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.
Водоочистные фильтры:
- фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
- фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.
Манометр используется для контроля давления в системе водоснабжения. Необходим для настройки реле давления.
Реле давления – включает и отключает электропитание насоса. В реле настраивается порог минимального и максимального давления: при низком давление реле замыкает контакты – насос включается в работу, при высоком – контакты размыкаются.
Реле сухого хода отключает насос от электропитания, если вода в скважине закончиться.
Редуктор давления нужен для того, чтоб на выходе поток воды имел максимальное давление. По сути, это стабилизатор давления, который «сглаживает» нижний и верхний пороги давления.
ПЗУ – пускозащитное устройство, необходимое для запуска и постепенного разгона до максимальной частоты вращения.
Устройство водопроводной системы частного дома можно разделить на три блока:
- Система водозабора.
- Дворовая магистраль.
- Внутридомовой водопровод.
Как провести воду в дом из колодца
Сама водопроводная сеть разбивается на две части: внешняя и наружная.
К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней труба, входящая в дом, и ее разводка по потребителям.
Схема устройства водоснабжения из колодца
С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.
Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.
Устройство ввода
Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.
Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.
Узел ввода трубы в дом
Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.
Вариант 1 — Установка накопительного бака
Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.
В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.
Накопительный бак
И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.
Вариант 2 — Установка насосной станции
Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.
Насосная станция
Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.
Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.
Разводка труб водоснабжения
Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.
Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).
Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.
Установка и подключение оборудования
Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину
Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:
- Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
- Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
- Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
- Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.
Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:
Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.
Выбор источника воды
Такие характеристики, как производительность, длина конструкции, а также эксплуатационные характеристики зависят от источника воды, к которому планируется подключение.
Существуют всего три вида источника воды на загородном участке:
- Централизованная (организованная) сеть. Является самым предпочтительным вариантом.
- Колодец или скважина. Требуют дополнительных затрат (иногда не малых).
- Естественный водоем. Наименее предпочтительный вариант, так как чаще всего располагается на удалении от участка, а также не является собственностью владельца дачи и, более того, может иметь запрет на использование воды из него.
В качестве дополнительного источника воды для полива обычно служат накопительные емкости дождевой воды: бочки или прочие резервуары.
Способы монтажа
Выбор способа, напрямую зависит от ряда условий.
Нужно определить, где будет эксплуатироваться трубопровод:
- в помещении;
- на открытом воздухе;
- в грунте.
Для одного монтажа труб из полиэтилена необходимы специальное оборудование и мастер, а другой — можно выполнить своими руками.
Сварка труб встык
При соединении прямых участков трубопроводов большого диаметра их часто стыкуют, сваривая между собой.
Технология этого процесса требует точной центровки и чистой обработки кромок соединяемого материала. Для сварки используют специальный аппарат, который можно питать от переносного источника. Полиэтилен разогревается спиралями по всему диаметру, и детали прижимаются друг к другу. Стык получается ровным, даже прочнее самого материала. Такой способ соединения пластиковых трубопроводов применяется там, где необходима пластичность неразъемного соединения. Однако, несмотря на дешевизну и простоту, такое стыкование используют только при толщине стенок 5 мм и выше.
Неразъемное соединение
Отсутствие возможности обслуживать соединение в период эксплуатации вынуждает выполнять такие соединения, как сварка встык и сварка электрическими муфтами.
Второй способ применяют при монтаже трубы ПНД в труднодоступных местах, там, где пластичность участка не играет особой роли.
Способ более дорогой. Это вызвано применением специальных муфт с уже встроенными в них спиралями. Такие муфты имеют электроды для подачи на них напряжения от постороннего источника питания. Концы труб вставляются в муфту, приложенное напряжение разогревает спирали, и конструкция сваривается. Неверно было бы думать, что неразъемное соединение выполняется только прямыми муфтами. В этих случаях также применяются фитинги: тройники, переходники с одного диаметра на другой и т.д.
Разъемное соединение
Тип такого соединения подразумевает обслуживание в течение эксплуатации.
Это как раз тот случай, когда монтаж ПНД трубы можно выполнить самому. Монтаж выполняется открыто по стенам внутри помещений или на улице с укладкой в специальные короба. Допускается прокладка на открытом воздухе без защиты. Например, на дачных участках при организации капельного полива грядок. Либо использование труб ПНД в качестве магистралей для создания точек присоединения гибких садовых шлангов. Только срок службы в данных условиях сокращается. Если при соблюдении требований труба прослужит до 50 лет и более, то в условиях открытой прокладки — 4-5 лет.
С помощью фитингов
Фитинги — это элементы, позволяющие собирать и монтировать трубопроводы.
Они бывают:
- прямые, которые позволяют соединять элементы труб одного диаметра;
- переходные, с их помощью происходит переход с одного диаметра на другой.
Когда нужно выполнить поворот, разветвление или стыковку труб при монтаже, используют фитинги: уголки, тройники, крестовины, муфты, заглушки, штуцера. Если в процессе эксплуатации необходима частая разборка системы, фитинг тоже незаменим.
По конструктивным особенностям можно выделить:

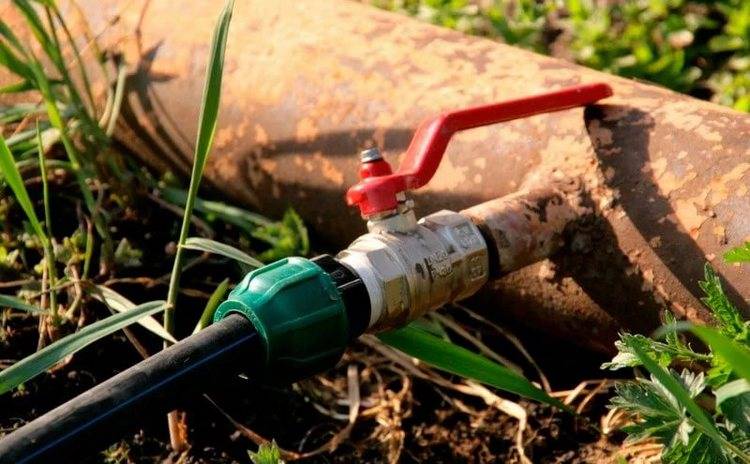

- компрессионные — разборное соединение, где труба по внутреннему диаметру усаживается на уплотнительные кольца, а по наружному — обжимается гайкой;
- пуш-фитинги — современный дорогой, но и гораздо практичный и надежный тип разъемного соединения, основанный на методе «вталкивания»;
- пресс-фитинги — неразъемное соединение, где рабочим элементом служит пресс-гильза, которая прессуется клещами.
Муфтой
Муфты для труб ПНД — это один из фитингов. Существует ошибочное мнение, что это особый вид соединения. Однако муфта — элемент, который применяется для стыковки прямых участков трубопровода. Такое сочленение может быть как неразъемным — электрические муфты, так и разборным — муфты компрессионных вариантов исполнения. Их применяют там, где нужно продолжить трубопровод дальше либо устранить поврежденный участок и выполнить вставку нового материала.
Какой способ лучше
На этот вопрос, ответ однозначный — все зависит от того, где проводится монтаж полиэтиленовых труб. Для частных домовладений и административных помещений желательно использовать разборные соединения и работать с трубами диаметром до 50 мм.
Выводы и полезное видео по теме

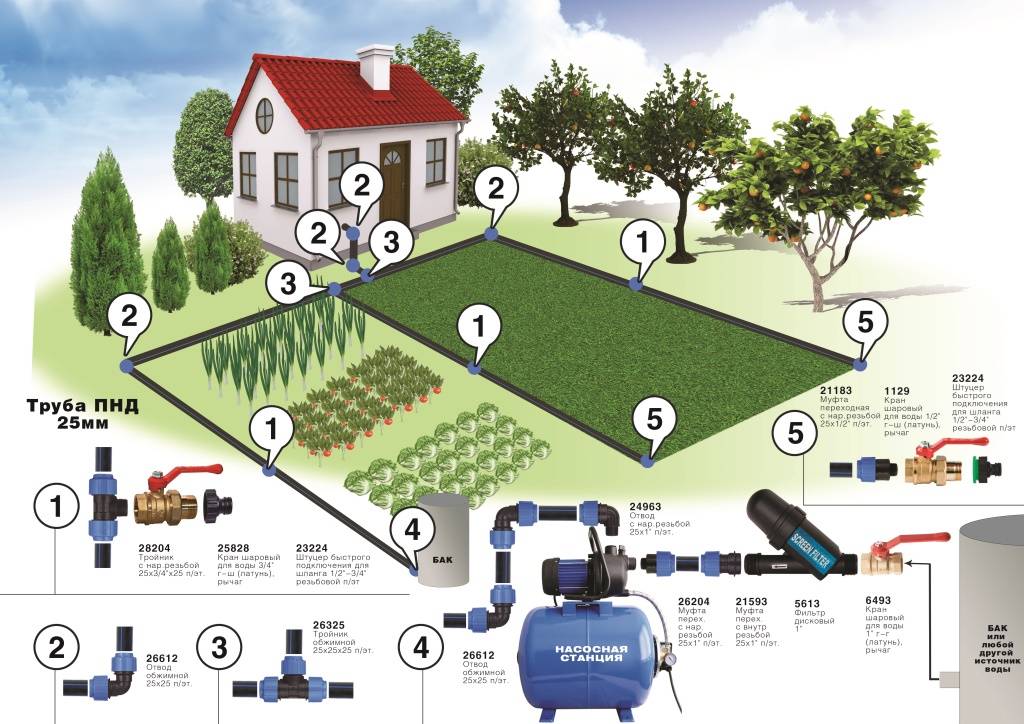

Для того, чтобы понять, как нужно прокладывать водопровод на даче, посмотрите эти наглядные видео-пособия. На них подробно описано, как монтировать водопровод из колодца, водяной скважины, а также как сделать на даче летний вариант водоснабжения.
Видео-обзор прокладки водопровода с поверхностным насосом из колодца:
Инструкция по устройству дачного водопровода летнего типа:
А это инструкция по подключению всей аппаратуры — реле давления, реле сухого хода и т.д.:
Если вы будете придерживаться всех наших рекомендаций, вы сможете проложить водопровод на своей даче без привлечения профессионалов.
