Как провести воду в дом из колодца или скважины

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину

Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Разбираем как подключить гидроаккумулятор к погружному насосу

Чтобы правильно подключить гидроаккумулятор к погружному насосу, надо для начала теоретически разобраться с механизмом подключения. Это поможет быстрее выполнить работу по соединению насоса с баком.

Подключение гидроаккумулятора в систему водоснабжения осуществляется не сложно. Для этого достаточно иметь все необходимые элементы, клапаны, шланги и подключить их последовательно по алгоритму.

Для того чтобы подключить бак, надо будет проверить наличие:

Скважного насоса;
Реле;
Трубопровода для течения воды от насоса к будущему баку и от бака до точек водозабора;
Обратного клапана;
Запорной арматуры;
Фильтров для очистки воды;
Дренажа для канализации.

Если всё вышеперечисленное у вас в наличии, то можно приступать к подключению. К погружному насосу подключается переходной ниппель. Далее следует подключение обратного клапана и трубы. Потом ставится фитинг и фильтр, а между ними кран. После них устанавливаете пятерник и реле давления. Для контроля нужен манометр. Он помогает настроить давление. К гидроаккумулятору подключаете спускной кран и шланг, который выдерживает вибрации во время работы. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водоснабжения.

Подключить аккумулятор к насосу не составляет труда. Главное, проверить наличие всех составляющих для подключения к погружному или для скважинного насоса. Иначе, придётся сворачивать работу. Процесс подключения может занять всего пару часов, если вы будете делать его при правильной последовательности.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

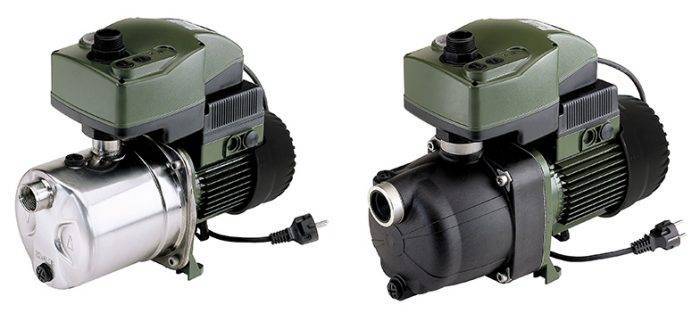

Станции без гидробака

Если вы решите использовать насосную станцию и при этом не подключать к ней гидробак, то такое оборудование также имеет право на жизнь и функционирует вполне прилично. При этом единственным минусом будет постоянное включение/выключение насоса в момент открывания крана. Ясно, что такая работа способна вывести из строя насос в разы быстрее. Либо в какой-то момент произойдёт его сгорание (от этого не застрахован ни один даже самый надёжный насос от европейского производителя).

Кроме того, здесь запаса воды станция не обеспечивает и поэтому при отключении электричества вероятно отсутствие воды.

Плюсом такой установки является её компактность и гораздо больший напор воды в системе.

Как выбрать насос?

Схема прокладки водоснабжения от скважины и колодца очень похожа, поэтому в обоих случаях можно использовать погружной насос. Для неглубоких колодцев (до 10 м) можно приобрести поверхностные насосные устройства или насосные станции. В скважине такое приспособление используют при небольшом диаметре трубы.

Преимущества использования насосной станции:

• Многофункциональность системы. Станция включает в себя насос, гидроаккумулятор и автоматику.
• Хоть цена станции выше, чем у погружного насоса, вы сможете сэкономить, ведь вам не придётся приобретать гидробак.
• Станцию можно использовать при невысоком уровне воды в колодце или при маленьком диаметре обсадной трубы скважины.

Недостатки насосной станции:

• Ограничения по глубине. Для колодцев на даче глубиной более 10 м нужно выбрать другое оборудование.
• Слишком сильный шум при работе.
• Возможность попадания воздуха в систему при неправильном монтаже.

Аварийный перелив и слив

Для защиты от затопления помещения в случаях перенаполнения емкости, в ее верхней части установлен аварийный перелив, состоящий из:

• перехода диаметром 1 дюйм;
• гофрированного шланга сечением 32 мм;
• сифона для мойки;
• крепления для канализационной трубы 50 мм.

В существующую канализацию вмонтирован тройник с отводом под 45 градусов. Выходной патрубок сифона соединен с тройником через резиновый переход с диаметра 32 мм на сечение 50 мм. Для надежности эти узлы обработаны силиконовым герметиком.

Когда нет возможности осуществить подачу жидкости насосом (поломка, отсутствует электрическое питание) вода сливается через аварийный слив, размещенный перед обратным клапаном всасывающей линии.

При этом сливной кран 26 размещается как можно ближе к дну.

Оборудование для обустройства системы водоснабжения

Технология обустройства водоснабжения из скважины своими руками, зависит от глубины залегания источника и его характеристик.

Схему автономного водоснабжения можно разработать, воспользовавшись услугами специалистов, либо же взять подходящий готовый вариант из сети

Одним из ключевых элементов в обустройстве системы водообеспечения на участке является насос, который будет обеспечивать бесперебойный подъем и подачу воды в дом из скважины. Для обустройства автономной скважины достаточно установить агрегат с диаметром в 3 или 4″, оборудованный дополнительной защитой от «сухого хода». Это позволит предупредить перегрев и поломку насоса в случае достижения в источнике минимального уровня воды.

Технология водоснабжения из скважины предусматривает также установку пластикового или металлического резервуара – кессона, который размещают так, чтобы иметь к нему свободный доступ, но при этом препятствовать попаданию грязи или воды из внешней среды. Он необходим для подключения насоса в скважине и дальнейшего контроля его в процессе работы.

При обустройстве водопровода из скважины в дом, чаще всего его используют трубы диаметром 25-32 мм из металлопластика – полимерного материала, который легко гнется и обладает высокой устойчивостью к развитию коррозии.

Водопроводные трубы прокладывают от источника к дому, заглубляя ниже уровня промерзания грунта (не менее 30-50 см)

Обустройство водоснабжения невозможно без системы канализации, которая предусматривает установку септика с приемными камерами и системой очистки сточных вод. Технология обустройства системы канализации подробно расписана в отдельной статье.

Свежие записи
Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистостиОт Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей7 сортов неприхотливого барбариса, который можно высаживать в любую почву

Пример комплектации насосной станции с насосом «Малыш».

Для автоматической насосной станции потребуются (минимальная комплектация):

— насос Малыш 750 р.

— шланг 3/4″ дюйма армированный, на давление до 6-8 атм.(для соединения насоса в колодце с гидроаккумулятором в доме и далее до точки разбора воды)

— фильтр грубой очистки 50р.

— гидроаккумулятор, емкость мин.20 л– около 1000 руб.

— обратный клапан 3/4 дюйма ( ставится перед гидроаккумулятором) 100р.

— манометр на 6 атм. 160 р.

— реле давления модели РДМ 5 цена ок.500р.

— штуцер с 5 сосками (пятерник) для соединения всего хозяйства между собой.

— хомуты для закрепления шлангов, прокладки уплотнительные, лен для уплотнения резьбы.

Монтируется система водоснабжения следующим образом. Гидробак с системой автоматики устанавливается в сарае или в доме и соединяется с насосом в колодце шлангом и электропроводкой. От гидробака по трубе вода подается потребителям. А теперь подробнее. Собираем узел автоматики: к реле давления подсоединяем два электропровода с вилками, на пятерник наворачиваем фильтр, манометр, реле давления и всю конструкцию вворачиваем в гидроаккумулятор. К фильтру подключаем обратный клапан с направлением потока в сторону гидробака.

Насос «Малыш» соединяем гибким шлангом с обратным клапаном. От пятерника на гидроаккумуляторе ведем трубу или шланг к потребитедю. С гидравликой все, теперь электрика. Устанавливаем две розетки для системы управления насосом – одну в колодце и к ней подключаем вилку насоса, вторую в сарае или в доме, где стоит гидроаккумулятор с автоматикой и к ней подключаем вилку выходного напряжения реле давления. Устанавливаем еще одну розетку рядом с гидроаккумулятором, поключаем к ней 220 в, опускаем в колодец насос и включаем вторую вилку реле давления в сеть. ВСЁ. Водоснабжение дачи готово! Насос работает и подает воду в бак с системой автоматики. Как только давление в баке достигнет установленного, реле сработает и выключит насос. Максимальное и минимальное давление в системе регулируется реле давления.

Этапы монтажа

Накопительный резервуар устанавливают только на специально подготовленную площадку. Это может быть сварная рама либо бетонная армированная конструкция. Они должны выдерживать вес полностью наполненного бака. Если монтаж резервуара будет проводиться на чердаке, такие работы необходимо учитывать еще на этапе проектирования коттеджа, иначе несущие стены могут не выдержать массы накопителя с водой.

Как только емкость установлена, нужно подключить к ней входной и выходной патрубки. Первый может иметь любое сечение, поскольку жидкость подается под давлением. Для выходного патрубка лучше брать шланг размером (диаметром) в 1,5-2 раза больше, чем просвет магистрали.

Схема подключения предусматривает наличие в ёмкости негерметичного типа поплавкового выключателя. Здесь же на ввод нужно установить обратный клапан, который предотвратит отток жидкости в источник. Перед ним ставят запорный вентиль.

Обязательно следует смонтировать фильтр грубой очистки на ввод. За ним ставят водяной счетчик (для централизованных магистралей).

При монтаже емкости следует обязательно позаботиться о её утеплении. В грунте это можно сделать с помощью керамзитной обсыпки. Для верхней установки бака желательно иметь теплый чердак или обматывать ёмкость теплоизоляционными материалами. Также нужно качественно утеплять трубопровод.

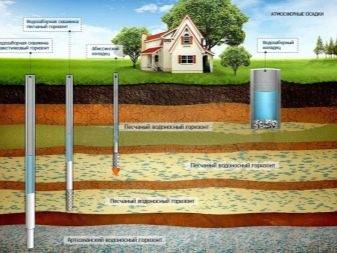

Выбор места

Очень важный фактор, который в дальнейшем определит параметры всей водопроводной системы. В зависимости от выбора типа скважины также зависит тип насосного оборудования. При залегании воды на глубине до 9 метров используется насосная станция с поверхностным насосом, если скважина более глубокая, для работы понадобится погружной агрегат. Все эти факторы напрямую влияют на финансовый вопрос и не только в плане разработки более глубокой скважины и используемого оборудования.

Чтобы обнаружить место и глубину залегания воды, можно сделать несколько разных действий:

• поинтересоваться в геологическом бюро о картах водоносного слоя в этой местности или получить их из другого источника;
• оплатить поиск воды на участке в фирме, занимающейся бурением скважин или аналогичной деятельностью, связанной с поиском и разработкой воды;
• узнать у соседей о специфике их водопроводной системы, в частности, скважины.

Такие данные имеют минимальную точность, но примерное понимание, где можно начинать искать воду, получить можно, что сократит расходы при обращении в компанию по поиску воды.

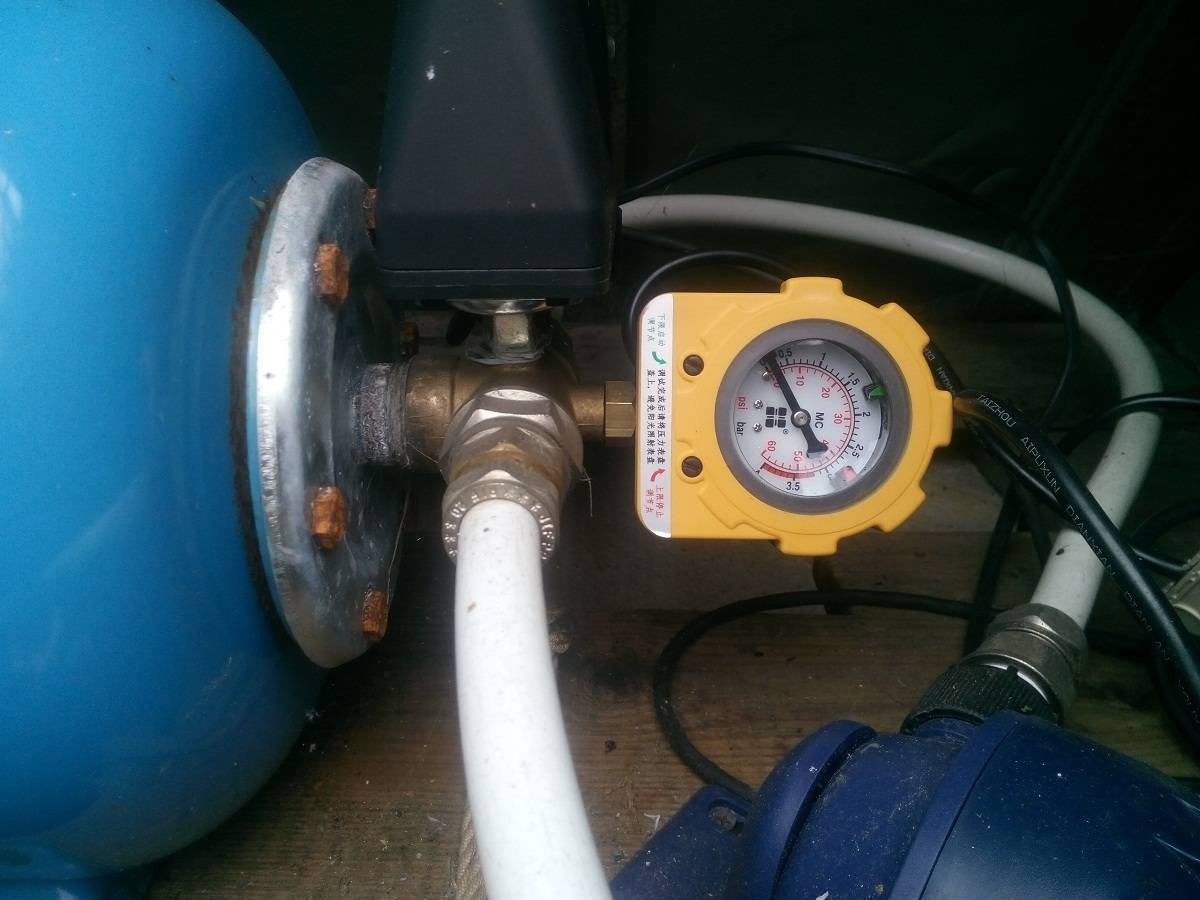

Настройка реле давления

Задача данного прибора – поддерживать давление в сети на требуемом уровне, периодически запуская насос или станцию в автоматическом режиме. Заводские настройки реле такие: порог отключения накачки (верхний предел) – 2,8 Бар, порог включения (нижний предел) – 1,4 Бар. Но не все сантехнические приборы корректно работают при таком напоре.

Чтобы отрегулировать прибор для своих нужд, открутите фиксатор и снимите пластиковую крышку. Под ней вы увидите 2 пружины разных размеров, изображенные на фото. С помощью гайки на большой пружине сначала выставьте желаемый верхний предел (останов насоса). Гайка на маленькой пружине регулирует разницу между верхним и нижним порогом, поэтому ее надо настраивать во вторую очередь. Чтобы разобраться в данном вопросе, просмотрите краткую видеоинструкцию:

Виды

Трубопровод, подключенный от колодца к частному дому или даче, не сильно отличается от иных автономных систем.

Он включает в себя:

• колодец как источник;
• насос;
• накопительную емкость;
• внешний водопровод;
• систему водоподготовки;
• внутренний водопровод;
• автоматику для управления.

Что касается поверхностных насосов, их оптимально устанавливать, если высота подъёма воды в колодце не превышает 9 метров. Следует тщательно придерживаться этих норм, чтобы не снизить производительность оборудования. Также существует ограничение по температуре воды. В основном она должна достигать минимум 4 градусов Цельсия. Из этого следует, что поверхностный насос чаще всего включают в состав летнего, а не зимнего водопровода дачного участка. Или же можно установить такую систему уже в подвале дома. Но при такой установке колодезь должен находиться на удалении около 12 метров от строения, которое будет обеспечиваться водой.

Погружные насосы могут поднять воду на высоту около 100 метров. Это не значит, что источник может столько составлять по глубине. Это свидетельствует о том, что подобное расстояние требуется для поступления жидкости до накопительной емкости. Благодаря этому емкость можно устанавливать даже на чердаке сравнительного небольшого строения. При монтировании столь производительного оборудования сразу же отпадает необходимость в установке отдельного насоса для подачи воды. Колодезь в данном случае выступает в виде универсального источника, так как он позволяет использовать еще и скважные насосы. По диаметру они гораздо меньше, а по длине намного больше своих аналогов.

Гидроаккумулятор является неотъемлемым элементом системы водоснабжения вне зависимости от типа насоса, который будет использоваться. Так как именно здесь будут устанавливаться датчики и автоматическая система, которая будет управлять включением и выключением самого насоса. Емкость у гидроаккумулятора небольшая и составляет в среднем от 20 до 50 литров. Эта емкость не для резерва воды и выполняет сразу несколько важных функций. Вода, которая находится в гидроаккумуляторе, будет поддерживать систему в работающем состоянии.

Также наличие емкости сводит к минимуму вероятность, что в системе может произойти гидроудар

При выборе модели гидроаккумулятора требуется принимать во внимание примерный объем воды, который вы ежедневно планируете употреблять

Помимо этого, важной будет площадь помещения, где будет располагаться агрегат. От этого будут зависеть размеры аккумулятора и тип установки

От этого будут зависеть размеры аккумулятора и тип установки.

В зависимости от того, проживаете ли вы в данном помещении круглый год или же используете его как дачу на сезон, зависит способ прокладки внешней части водопровода. Если же в дом вы приезжаете только в сезон, то можно смело выбирать летнюю схему трубопровода. В таком случае лучше всего установить поверхностный насос. Специалисты рекомендуют монтировать его под навесом, чтобы защитить от дождя и сильного солнца – так, чтобы он ни в коем случае не был мокрый. Сами трубы, идущие от насоса к строению, можно очень легко проложить, выкопав небольшие траншеи и установив трубы на оптимальную глубину.

В другом случае трубы можно не закапывать, а оставить на поверхности так, чтобы они не мешали. Вот только после окончания теплых месяцев их придётся разбирать и убирать в помещение на зиму. Также трубу можно завести в помещение посредством цоколя или же просто через стену. Такой летний вариант упростит работу, ведь тогда не придётся проделывать дыру в фундаменте здания.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
4. Подсоедините станцию к электросети и включите ее.
5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

1. Отключите агрегат и слейте воду из гидроаккумулятора.
2. Снимите крышку с реле давления.
3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Обустройство кессона

Польза от кессона:

• Защищает систему от перемерзания.
• Предотвращает попадание в скважину грызунов, талых вод, песка, мусора и т.д.
• Здесь можно компактно разместить оборудование.

Установка кессона позволяет не выводить на поверхность конец скважины, а сделать отвод ниже уровня промерзания грунта. Его размеры должны позволять человеку, при необходимости, спуститься к скважинному оборудованию, то есть полтора метра в поперечнике – оптимальный вариант.

Яма, которую готовят под кессон, должна быть большего диаметра и глубиной 2-3 м. Скважинная труба внутри кессона выступает на полметра. Если она больше – обрезают. Дно делается из щебня или песка, после чего, заливается бетоном.

На глубине 2 метров роется траншея к дому.

Верхний край кессона может выступать над уровнем земли не более чем на 30 см. Сверху монтируется люк, утеплённый, например, пенопластом.

Кессон пластиковый

Кессоны продаются готовые, но можно сделать его самостоятельно. Лучше всего залить бетон или использовать бетонные кольца. В крайнем случае применяется и кирпич

Важно не забыть оставить боковое отверстие для вывода труб!

Чтобы сделать качественную гидроизоляцию стенок кессона, их нужно сначала обмазать горячим битумом, а потом приклеить рулонную гидроизоляцию.

Виды

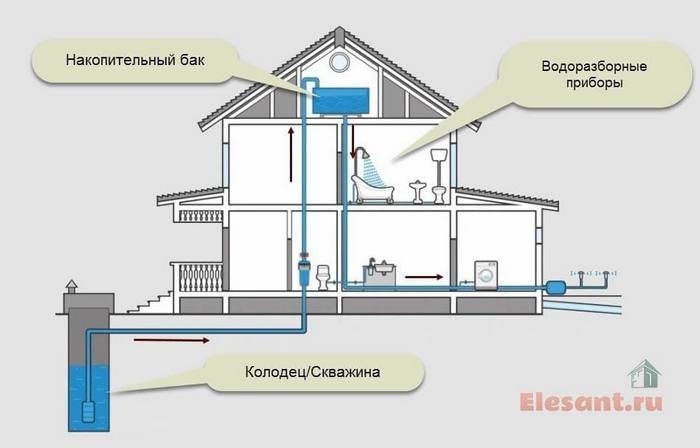

Главная особенность системы с напорным баком – это бак, который размещается на большой высоте и тем самым создает давление в системе. Для этих целей может использоваться чердак, но при отсутствии такового сооружается напорная башня. Также емкость может устанавливаться на близлежащем высоком холме. В дальнейшем от этого бака делается разводка на все точки водозабора в доме.

Функционирование системы с напорным баком можно описать так:

• Вода накачивается в бак из колодца или скважины посредством насоса. Контроль за уровнем воды в емкости осуществляет поплавок, который при его наполнении отключает насос, а при опустошении снова включает.
• Высота напорной башни определяет давление в системе. Чем она выше, тем давление больше. Эта особенность позволяет обеспечить водой все точки водозабора без использования насоса в постоянном режиме.

У системы с напорным баком есть несколько серьезных плюсов:

• Экономия электроэнергии, так как насос работает только для накачивания напорного бака, где его мощность используется в полную силу.
• Даже при отключении электроэнергии бак будет обеспечивать наличие воды в кране. Если рядом есть холм или дом расположен на его склоне, можно поставить большую цистерну, что сделает пользование гидросистемой максимально энергоэффективной.

Также у этой системы есть свои недостатки. Если бак располагается невысоко над уровнем водозабора, давление будет невысоким. Также на этот показатель влияет количество одновременно открытых кранов. В таких условиях некоторые бытовые электроприборы могут не функционировать, например, автоматическая стиральная машинка, электрический водонагреватель, посудомоечная машина, автономное отопление и т. п.

Если бак располагается на крыше дома, то при отказе автоматики есть шанс затопления строения водой. Для снижения ущерба используется система аварийного слива, по принципу работы напоминающая слив в ванной или рукомойнике – у верха емкости приваривается труба; при наполнении емкости водой до ее уровня все излишки утекают в трубу. Они могут сливаться в огород или канализацию

Важно придумать систему, сигнализирующую о переполнении бака, чтобы знать про поломку

Система с насосом и гидроаккумулятором имеет особенность – постоянное давление, которое можно регулировать по своему усмотрению. Насос используется так же как и в первом варианте, но качает воду не в напорный бак, а гидроаккумулятор, служащий индикатором для работы автоматики. Такой узел принято называть насосной станцией. Гидроаккумулятор – это емкость, разделенная на две части эластичной мембраной, с одной стороны которой газ, а с другой – вода. При заполнении бака водой мембрана растягивается, давит на газ, он сжимается и создает давление в системе.

Коротко принцип работы этой системы можно описать так:

• Насос закачивает воду в гидроаккумулятор. Когда он заполняется, датчик отключает работу насоса. За счет сжатого газа в системе поддерживается давление, поэтому можно спокойно пользоваться водой.
• Когда вода при открытии крана начинает расходоваться, уровень ее падает и вместе с ним давление в системе. При достижении заданного минимума датчик включает насос и восстанавливает запас воды в гидроаккумуляторе.

У системы с гидроаккумулятором есть свои плюсы:

• проще монтируется и меньше зависит от обстоятельств – большой бак на высоте, как в первой системе;
• давление может регулироваться по желанию;
• более высокое качество воды, но это палка о двух концах.

Также у этой системы есть свои минусы:

• нужно больше средств на обустройство;
• более высокий расход электроэнергии;
• более высокие требования к качеству воды;
• необходимо использование фильтра;
• необходим трубопровод с гладкими стенками и более мощный насос для обеспечения бесперебойной подачи воды и необходимого давления;
• при отключении света система не работает;
• если в качестве источника используется колодец, у него должен быть хороший дебет – скорость наполнения водой, по этой причине такая система чаще используется вместе со скважиной.

Принципы составления схемы и прокладки водопровода

Сначала составляют план водопровода, где указывают, как подвести и завести воду из скважины в дом. В схеме отмечают бойлеры, потребители, коллекторы, насосы и фильтры для скважины. На чертеже обозначают места расположения этих конструкций и узлов, указывают направление трубопровода и расположение труб.

Общая схема водопровода в доме и на земельном участке включает следующие элементы и параметры:

• Скважина;
• Насосная станция или насос;
• Гидроаккумулятор;
• Система очистки воды для подачи в помещение;
• Запорный клапан;
• Тройник для распределения воды;
• Расположение труб внутри дома и на участке.

Трубы в доме прокладывают двумя методами. Последовательный способ оптимально подходит для небольшого дома площадью до 100 квадратных метров или дачи для сезонного проживания. В данном случае вода в дом из скважины попадает через главный трубопровод. У каждого смесителя или крана устанавливают тройник, который выводит воду к потребителю.

Если вы только планируете строительство загородного дома и еще не определились с проектом, в каталоге “МариСруб” вы найдете десятки готовых вариантов. Для вас — двухэтажные и одноэтажные дома с балконом и террасой, уютные компактные дачи с мансардой и без, просторные коттеджи с гаражом, верандой и другими пристройками. Выбирайте понравившийся проект, и архитектор внесет необходимые изменения. Кроме того, вы можете заказать индивидуальное проектирование!

Выбор способа

На фото показан вариант устройства автономной системы организации водопровода на даче от колодца.

Автономное водоснабжение дачи или загородного дома можно организовать с помощью бурения скважины или строительства колодца.

Водоснабжение, которое организовано на базе колодца,на деле получается менее затратное по финансам. В этом случае возникает больше возможности для осуществления постройки своими руками. Минус его состоит в том, что подходит оно только для дачи с сезонным проживанием.

Водоснабжение коттеджа, частного дома со всеми удобствами и большой дачи требует обустройства скважины, чтобы подавать в систему качественную воду из более глубоких подземных водоносных слоев.

Варианты забора воды из разных водоносных горизонтов.

Скважину для обеспечения водой загородных домов бурят обычно до водоносной песчаной линзы, либо проходят до водоносных слоев, которые расположены в известняковых породах.

Основными этапами при устройстве системы автономного водоснабжения загородного дома на основе добычи воды из скважины являются:

1. бурение скважины, выбор места, глубины;
2. установка кессона для обслуживания;
3. монтаж оборудования для подъема воды;
4. установка необходимых систем автоматики;
5. прокладка системы трубопровода от скважины к дому;
6. разводка внутренней системы водоснабжения.

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

• Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
• Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
• Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, – красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения
