Водоснабжение из колодца – надежная схема подачи воды круглый год

Оборудование для обустройства системы водоснабжения

Технология обустройства водоснабжения из скважины своими руками, зависит от глубины залегания источника и его характеристик.

Схему автономного водоснабжения можно разработать, воспользовавшись услугами специалистов, либо же взять подходящий готовый вариант из сети

Одним из ключевых элементов в обустройстве системы водообеспечения на участке является насос, который будет обеспечивать бесперебойный подъем и подачу воды в дом из скважины. Для обустройства автономной скважины достаточно установить агрегат с диаметром в 3 или 4″, оборудованный дополнительной защитой от «сухого хода». Это позволит предупредить перегрев и поломку насоса в случае достижения в источнике минимального уровня воды.

Технология водоснабжения из скважины предусматривает также установку пластикового или металлического резервуара – кессона, который размещают так, чтобы иметь к нему свободный доступ, но при этом препятствовать попаданию грязи или воды из внешней среды. Он необходим для подключения насоса в скважине и дальнейшего контроля его в процессе работы.

При обустройстве водопровода из скважины в дом, чаще всего его используют трубы диаметром 25-32 мм из металлопластика – полимерного материала, который легко гнется и обладает высокой устойчивостью к развитию коррозии.

Водопроводные трубы прокладывают от источника к дому, заглубляя ниже уровня промерзания грунта (не менее 30-50 см)

Обустройство водоснабжения невозможно без системы канализации, которая предусматривает установку септика с приемными камерами и системой очистки сточных вод. Технология обустройства системы канализации подробно расписана в отдельной статье.

Свежие записи
Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистостиОт Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей7 сортов неприхотливого барбариса, который можно высаживать в любую почву

Особенности монтажа и подключения станции

Схема самостоятельного обустройства станции предполагает наличие жёсткой поверхности. Рекомендовано выполнить стяжку из бетона там, где будет размещена станция. Действовать следует согласно СНиП:

  • Готовится бетонный раствор.
  • Из обрезной доски монтируется опалубка.
  • На дно своими руками ставится сетка-рабица и заливается 7-сантиметровый бетонный слой.
  • Потом снова следует поставить сетку-рабицу и заполнить пространство до верхнего уровня опалубки бетонным раствором.

Следующий этап — ввод в бетон 100-миллиметровых болтов своими руками. При этом на поверхность должно выступать 3 см длины резьбы болтов.

Подготовительные работы и этапы монтажа

Глубока в землю трубы не зарывают, так как вода на зиму сливается

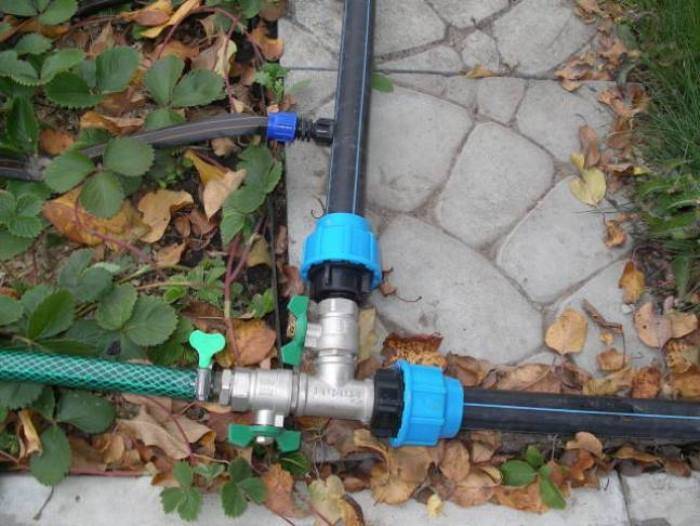

Схема водопроводной сети на приусадебном участке будет зависеть от того, какой трубопровод будет установлен – постоянный или разборной.

Последний вариант изготовить своими руками намного легче. Он состоит из шлангов, которые изготовлены из силикона или пластмассы, и связующих деталей из пластика, пластмассы или стали. Используя специальные качественные соединения, можно создать стыковку, которая не будет течь.

Чаще всего водопровод изготавливают из полипропиленовых труб, которые находятся под уклоном относительно источника водоснабжения. Наклон к сливному вентилю должен приблизительно составлять 8-15 градусов. Если система водопровода будет стационарной, лучше всего поместить ее в траншеях небольшой глубины, а на поверхность вывести несколько оросительных кранов.

Прежде чем приступать к установке, нужно подготовить чертеж, чтобы было проще рассчитать, какое количество материала потребуется. На этой стадии проектирования нужно рассчитать количество и размер труб, других инструментов и материалов.

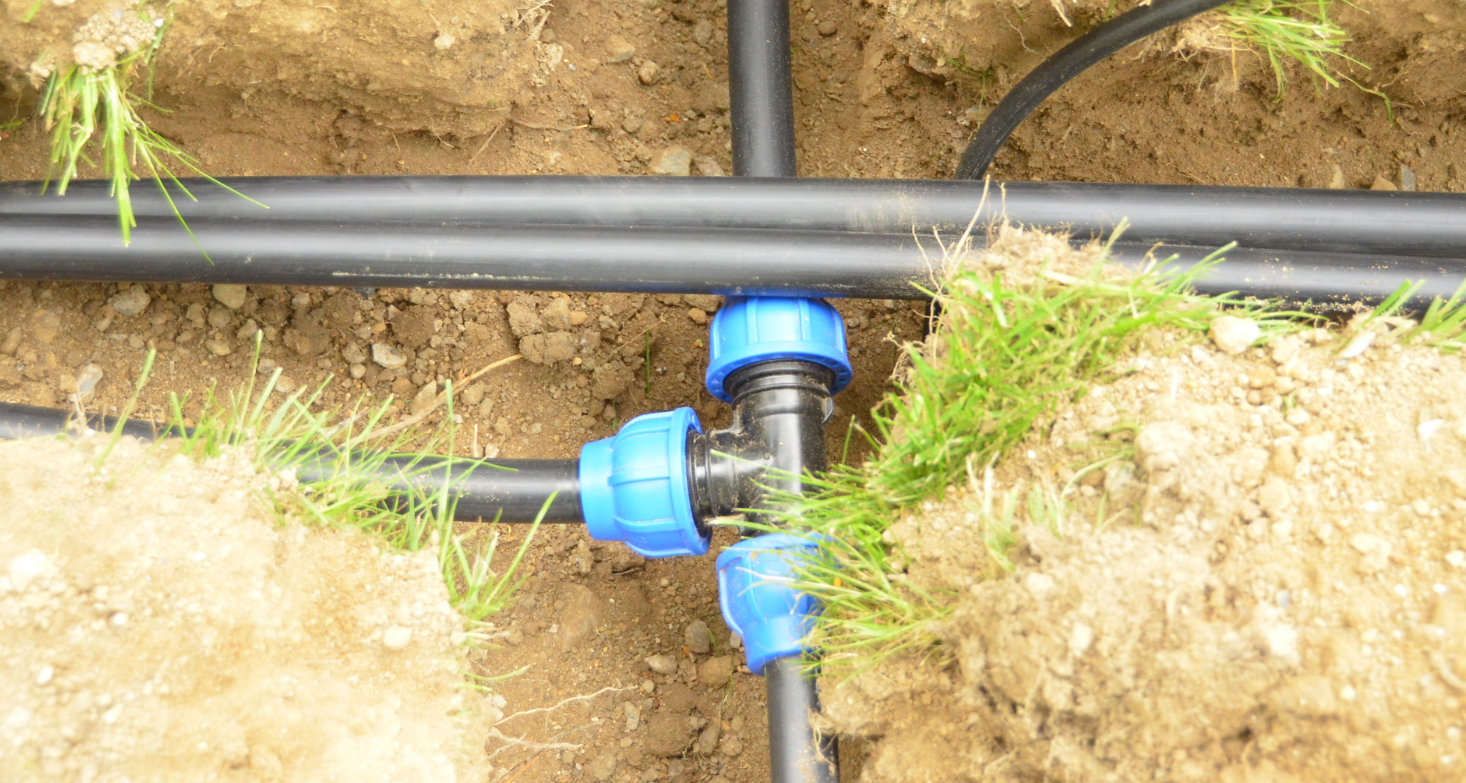

После разметки можно приступать к копке траншеи. Оптимальная ее глубина – 0,4 метра, за исключением случаев, когда трубы прокладывают под грядками.

Полив может осуществляться с помощью оросительной системы или шланга. В местах соединения трубопровода и центральной магистрали монтируют вентиль или вводный кран. Трубы, изготовленные из полиэтилена низкого давления, соединяют с вводным краном муфтой. Она находится на внешней и внутренней стороне – это зависит от места расположения резьбы. После закрепления соединения монтируют кусок трубы со шлангом и тройник.

Сгибание труб

Монтируя систему летнего водопровода на даче, важно знать, какими способами можно сгибать трубы, чтобы не нарушить их целостность

  • Для осуществления изгиба понадобится несколько заглушек, которые заполняют песком. Этот способ сводит вероятность образования надломов к минимуму. В качестве альтернативы можно применять деревянные чопики, а не заглушки. Трубы изготавливают разной прочности, поэтому, сказать трудно, сколько усилий придется приложить. Самый простой метод сгибания – вставить в трубу еще одну, но с небольшим сечением, найти упор и придать ей нужную форму, оказывая физическое воздействие.
  • Трубы квадратной формы и большого диаметра сгибают при помощи горелки и песка.
  • Для алюминиевых и стальных труб также понадобится горелка. Изделие засыпают песком и с обеих сторон ставят заглушки. Требуемый участок нагревают докрасна и сгибают.

При неправильном использовании горелка может оставить дырку в строительном материале, поэтому рекомендуется регулярно отводить ее в сторону.

Как вручную сгибать трубы

Чтобы самостоятельно сгибать трубы, изготовленные из металлопластика, нужно строго следовать следующим рекомендациям:

  • Сгиб осуществлять медленно и без резких движений.
  • Чтобы получился требуемый угол наклона, необходимо перед сгибом заложить куски проволоки.
  • Чем больше рычаг трубы, надетой на конструкцию, тем проще его согнуть.

Для сгибания полипропиленовых труб разогревают требуемый участок феном до 150 градусов. Сгибается отрезок с самой толстой стенкой. Также сгибают строительный материал без предварительного нагревания, но тогда максимальный угол наклона составит 8 градусов. Перед заполнением системы водой проверяют трубы на отсутствие дефектов и повреждений.

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

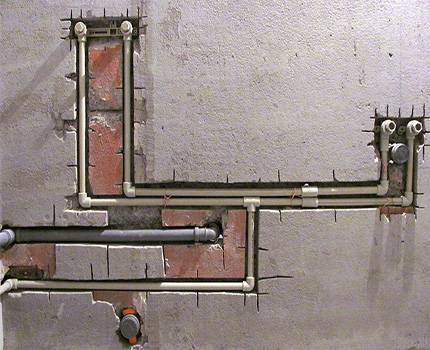

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.


Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.


Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Устройство ввода

Воду из колодца чаще всего вводят через фундамент. Трубопровод утепляют и  вкладывают в защитную конструкцию. Для лучшей гидроизоляции можно выполнить набивку. В качестве гидроизолятора можно использовать глину с водой или даже монтажную пену.

Магистраль для ввода в дом может быть выполнена из ПНД. При этом насосную конструкцию подсоединяют к обратному клапану с помощью хомутов и армированного шланга. При входе трубы в колодец монтируется кран, позволяющий при необходимости слить воду.

Важно утеплить водопровод на вводе. Для этого трубы прокладываются на определенной глубине промерзания характерной для конкретного региона

Сверху укладывается прослойка из пенопласта. Внутрь трубы можно направить из дома специальный греющий кабель, который работает при похолодании.

Схема подачи воды из колодца в дом

Подготавливаем инструментарий для монтажа трубопровода

Для подачи холодной воды допускается использование любых пластиковых труб: полипропилена, металлопластика и др.

Термостойкий отрезок нужно использовать только на участке, отходящем от бойлера. Материал отлично сопротивляется давлению, не подвержен гниению, внутренняя поверхность гладкая, что положительно сказывается на скорости движения потока.

Кроме того, это самый недорогой вариант и самый простой, в плане монтажа. Например, полипропиленовые трубы соединяются при помощи недорогого паяльника, которым легко научится пользоваться даже новичку. Другие пластиковые трубы, как элементы конструктора, собираются на фитинги.

Водопровод премиум-класса можно заказать из меди. Металл обладает многими положительными характеристиками, но ещё и улучшает качество питьевой воды. Правда и цена на такие трубы немалая.

Сталь специалисты не советуют использовать из-за её подверженности коррозии. Внутри водопровода быстро вырастет слой отложений, примеси будут подмешиваться в воду, да и сами трубы могут дать течь, и потребуется их замена и масштабный ремонт.

Итак, при использовании металлических труб заготавливают:

  • сварочный аппарат;
  • нужное количество электродов;
  • ленту ФУМ;
  • переходники, муфты;
  • набор ключей (разводной, гаечный, газовый);
  • заглушки, сгоны;
  • болгарка для «раскроя».

Для пластикового водопровода понадобятся:

  • паяльник и насадки (для полипропиленовых труб);
  • фитинги и газовый ключ (для всех остальных труб);
  • лента ФУМ;
  • ножовка по металлу для «раскроя».

Колышки и верёвка помогут на местности разметить расположение будущей магистрали. А без лома и лопаты не обойдутся ни одни землеройные работы.

Утепление трубопровода

Делая водоснабжение частного дома из колодца и скважины трубопровод можно заложить на совсем небольшой глубине — 40-50 см  — этого вполне достаточно. Только укладывать трубы в такую неглубокую траншею нужно утепленными. Если хотите сделать все основательно, то дно и бока траншеи выкладываете каким-либо строительным материалом — кирпичом или строительными блоками. Сверху все прикрывается плитами.

Пример укладки труб выше глубины промерзания в подготовленной канаве. Утепление водопровода проводится специальным утеплителем, с подходящим внутренним диаметром

При желании можно засыпать грунт и посадить однолетники — при необходимости грунт легко снять и свободный доступ к трубопроводу обеспечен.

Утеплитель для водопроводных труб

Использовать можно два типа утеплителей:

  • специальные энергосберегающие оболочки, сформованные в виде труб, их еще называют «скорлупа для труб»;
  • рулонный материал — обычный утеплитель в виде рулонов, который используют для стен, кровли и т.п.

Теплоизоляцию для труб в виде скорлупы делают из следующих материалов:

  • Пенополистирол — множественные гранулы сплавляются между собой. Получается довольно жесткий и прочный материал с хорошими теплоизолирующими характеристиками.
  • Экструдированный пенополистирол — ячейки материала имеют закрытую структуру (маленькие шарики). Это придает материалу еще и водоотталкивающие свойства, а также более высокие теплоизолирующие свойства. Это — один из лучших материалов с высокой степенью изоляции, но его недостаток — высокая цена.
  • Пенопласт — один из вариантов пенополистирола — имеет неплохие характеристики по теплоизоляции, но отличается небольшой прочностью. Потому нуждается в защите — давления не выносит. Зато стоит немного. Если укладывать трубы будете в траншею со стенками из кирпича или бетона, его вполне можно использовать.

  • Пенополиуретан — по характеристикам и цене находится между пенополистиролом и пенопластом. Именно его чаще всего используют для утепления труб.
  • Вспененный полиэтилен (типа «Энергофлекс») имеет неплохие характеристики за счет большого содержания в пузырьках воздуха.
  • Стекловата  — это рулонный материал с неплохими теплоизоляционными характеристиками и относительно невысокой ценой. Его недостаток  — нужны особые меры при укладке: стекловолокно очень колючее, а микроскопические частицы удалить из кожи нереально. Необходим еще и респиратор и защитные очки — мелкие частицы летучи и наносят вред здоровью.
  • Каменная вата. Ее делают из базальта или шлака. Базальтовая вата имеет лучшие характеристики, но стоит дорого. Шлаковата более дешевый материал, но характеристики у нее хуже — нужно брать большей толщины, что часто сводит материальную выгоду к минимуму.

Утепление труб водоснабжения в частном доме делают с использованием теплоизоляции

У минеральной ваты — стекловаты и каменных ват — есть один существенный недостаток: они гигроскопичны. Впитывая воду они теряют большую часть своих теплоизолирующих свойств. После высыхания они восстанавливаются лишь частично. И еще очень неприятный момент, если мокрая минеральная вата замерзает, она после размерзания превращается в труху. Чтобы этого не произошло, эти материалы требуют тщательной гидроизоляции. Если вы не можете гарантировать отсутствие влаги, лучше используйте другой материал.

Как сделать системы капельного орошения для теплиц и огородов своими руками написано тут. О производителях готовых комплектов для капельного полива статья тут.

Устройство типовой водопроводной системы

Водяной насос.

В состав водопроводной системы входят отдельные элементы:

  • водяной насос;
  • трубы с запорно-регулирующей арматурой;
  • приборы контроля, регулировки давления – манометр и реле;
  • гидроаккумулирующий бак;
  • сливное устройство.

В схему могут входить накопительный бак, приборы фильтрации, нагреватели воды. В насосных станциях основные элементы расположены не по отдельности, а объединены общим каркасом.

Выбор насоса

Чтобы выбрать насос для водопроводной системы, учитывают:

  • глубину скважины, колодца;
  • потребляемый объем жидкости;
  • дебит источника;
  • напор воды.

В скважины, глубина которых более 8 м, опускают погружные насосы – центробежные или вибрационные. Выглядят как длинный узкий цилиндр. Рабочий орган центробежных насосов – лопасти, которые при вращении всасывают воду и проталкивают в трубопровод. Это надежная малошумная и высокопроизводительная конструкция.

Вибрационный насос перекачивает жидкость за счет постоянного изменения положения мембраны. Это чувствительная к чистоте воды деталь – примеси песка выводят ее из строя. Поломка устраняется, но ремонт обходится дорого.

На улице устанавливают задвижки из чугуна, бронзы или кран-буксы. В помещениях – смесители, которые для улицы не подходят. Шаровые краны под открытым небом нежелательны. Они чувствительно реагируют на температурные колебания, корпус может разрушиться даже при заморозках, если в нем осталось немного воды.

Контроль давления в системе.

Для нормальной работы системы в ней поддерживают постоянное давление 2,5-4,0 атм. Более высокое или низкое нежелательно. Обеспечивают эти параметры реле давления и гидроаккумулятор. Они предупреждают гидроудары, а при превышении верхнего порога отключают насос.

Водонапорный бак для зимнего водопровода подготовить сложнее. Его необходимо спрятать в помещении, например на чердаке. Обязательна надежная теплоизоляция из пенопласта или минеральной ваты. Нужна хорошая крышка, иначе мелкие частицы утеплителя попадут в водопроводную систему.

Организовать канализацию.

На даче необходимо сооружение автономной канализации. Выгребная яма не решает проблему – она не отвечает санитарным нормам, соответствующие службы могут запретить пользоваться.

Для ремонта или при длительном отъезде из системы сливают воду. Для этого служит сливной клапан, который устанавливают в нижней точке после насоса. Когда помпу отключают и открывают клапан, вода под уклоном движется по трубе обратно. В глубоких скважинах и колодцах устанавливают в обход основного трубопровода байпас и обратный клапан.

В частном доме схема стандартного водопровода включает в себя узлы и их составляющие:

  • трубы;
  • насос и фильтры;
  • регулятор давления;
  • водяной аккумулятор;
  • сливное устройство.

Кроме среднестатистического набора сюда могут входить нагревательные элементы. Все зависит от сложности и функциональности.

Для поднятия воды глубины понадобится водяной насос. Он зависит от источника водозабора (простого колодца или водозаборной скважины), глубины залегания, необходимого объема и производительности, финансовых возможностей.

Существует два вида наносов:

  1. Поверхностный – дает возможность качать воду из глубины до 8 метров, находится на поверхности водной глади либо земли.
  2. Глубинный – способен качать воду с большой глубины, работает вследствие погружения в водную среду. Может быть:
  3. Вибрационный – действовать за счет мембраны, требует чистки и частого обслуживания;
  4. Центробежный – работает за счет вращения лопастей, отличается надежностью и хорошей производительностью.

От выбранного вида будет зависеть подключение насоса к водопроводу, качество и долговечность эксплуатации.

Оба материала имеют свои индивидуальные отличия:

  • Полипропиленовые изделия стоят больше, требуют специальную аппаратуру для соединения, паяные стыки отличаются своей прочностью и долговечностью.
  • Полиэтиленовые трубы отличаются дешевизной. Однако требуют дорогих металлических деталей для соединения, которые не могут гарантировать прочные стыки.

Для зимней конструкции трубопровод помещается в «чехол» из полипропилена, что защищает от промерзания. Под чехлом параллельно трубе идет нагревательный кабель, который поддерживает плюсовую температуру. Конечно, он требует незначительных затрат на электроэнергию.

Схемы разводки водопровода

Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Схема #1. Последовательное (тройниковое) подключение

Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.

Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.


При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек

Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.

Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.

Схема #2. Параллельное (коллекторное) подключение

Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.

Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.

Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.


Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов

Обустройство кессона

Польза от кессона:

  • Защищает систему от перемерзания.
  • Предотвращает попадание в скважину грызунов, талых вод, песка, мусора и т.д.
  • Здесь можно компактно разместить оборудование.

Установка кессона позволяет не выводить на поверхность конец скважины, а сделать отвод ниже уровня промерзания грунта. Его размеры должны позволять человеку, при необходимости, спуститься к скважинному оборудованию, то есть полтора метра в поперечнике – оптимальный вариант.

Яма, которую готовят под кессон, должна быть большего диаметра и глубиной 2-3 м. Скважинная труба внутри кессона выступает на полметра. Если она больше – обрезают. Дно делается из щебня или песка, после чего, заливается бетоном.

На глубине 2 метров роется траншея к дому.

Верхний край кессона может выступать над уровнем земли не более чем на 30 см. Сверху монтируется люк, утеплённый, например, пенопластом.

Кессон пластиковый

Кессоны продаются готовые, но можно сделать его самостоятельно. Лучше всего залить бетон или использовать бетонные кольца. В крайнем случае применяется и кирпич

Важно не забыть оставить боковое отверстие для вывода труб!

Чтобы сделать качественную гидроизоляцию стенок кессона, их нужно сначала обмазать горячим битумом, а потом приклеить рулонную гидроизоляцию.

Как найти воду на участке для колодца

Прежде чем установить водопровод в частном доме из колодца, необходимо найти место, где проходит водоносная жила. Есть несколько способов, чтобы определить данное место, вот они:

  • воспользоваться помощью специалистов, которые проведут геологические изыскания;
  • узнать у соседей;
  • старый метод – наблюдение за росой. В местах большого скопления росы воды проходит максимально близко к поверхности;
  • проверку можно произвести с помощью предварительного бурения скважин;
  • применить метод биолокации. При этом используются электроды или металлическая проволока в форме буквы «Г». Необходимо удерживать длинные части, а короткие должны свободно вращаться. Где они соединятся, там располагается источник.

Специальные приспособления помогут быстро отыскать нужное место

Водоносный канал рекомендуется искать в период с июня по сентябрь. Также есть и определенное время для поисков – это 6 утра, с 16 до 17, с 20 до 21 часа и с 00 до 01 часа ночи.

Разводка труб водоснабжения

Разводка представляет собой заведение труб ко всем необходимым участкам, где будет потребляться вода. При параллельной схеме разводки сначала нужно подсоединиться к источнику. При этом в колодец опускается насос. Труба монтируется к агрегату с помощью хомута. Затем магистрали протягиваются к постройке до накопительной емкости. При этом гидроаккумулятор применяется не всегда.

Вариант разводки для санузла

Установка гидроаккумулятора осуществляется, как правило, в самом высоком, но при этом легко доступном месте. За баком фиксируется тройник с запорной арматурой. При этом с одного выхода выполняется прокладка до водонагревательного устройства, а с другого до коллектора холодного водоснабжения. Водопровод может оснащаться специальным фильтром. Фильтры устанавливаются до коллекторов с холодной и горячей водой. От них осуществляется разводка к точкам потребления воды.

Тройниковая и коллекторная разводка

Выполняя разводку труб, следует учитывать следующие правила:

  • трубы нужно провести, обходя строительные перегородки. Если приходится тянуть магистраль через стену, то используется специальный стакан;
  • детали должны располагаться на расстоянии примерно 25 мм от поверхностей стен;
  • если в водопроводе предусмотрен сливной кран, то в его направлении следует выполнить небольшой уклон;
  • фиксировать части водопровода к стенам следует при помощи клипс. Они должны размещаться с промежутком в 2 метра.

Схема водоснабжения жилого помещения из колодца – как подключить

Схем завести трубы с водой из колодца в жилое помещение может быть много, но существует две основных.

Последовательная разводка линии через тройники

К преимуществам такой системы можно отнести экономичность, так как понадобится меньше труб. Ведь воду можно подвести от одной точки раздачи к другой.

Недостатком этой системы служит неудобство во время одновременного включения всех кранов в доме. Напор воды будет распределяться неравномерно, и если кто-то пользуется водой на кухне, в ванной комнате напор воды будет слабее.

Коллекторная схема, чтоб провести воду на даче

Это более удобная система в плане подачи воды. В данном случае вода к каждому потребителю в доме будет подаваться отдельно, поэтому напор воды будет одинаково хорошим для смесителя на кухне, в ванной комнате и так далее.

Данная схема подачи позволяет во время ремонта не перекрывать воду во всём доме, а только там, где требуется замена, например, крана или трубы. Давление в системе будет поддерживать расширительный бак (гидравлический аккумулятор).

Составление проекта системы водоснабжения

Планирование работ, связанных с обустройством дома или дачи, – это всегда экономия времени, денег и собственных сил.

Перед покупкой необходимого оборудования обязательно составьте план участка с обозначением всех важных объектов (дома, бани, колодца, пруда, огорода, сада), сделайте набросок будущего водопровода, высчитайте точное расстояние от источника до точек водоразбора и кранов.

Схема устройства летнего водопровода составляется в свободной форме, в виде рисунка или чертежа, с указанием точек всех разбора воды и магистралей (кликните для увеличения)

Для сбора актуальных данных придется с рулеткой пройти по пути следования будущего водопровода, отметить каждый поворот, узел или предполагаемую врезку. Это поможет подсчитать не только метраж труб, но и количество соединительных элементов: переходников, фитингов, муфт.

Решите, каким образом следует обустроить точки потребления:

  • внутри дома – установка сантехнического оборудования, подключение гидроаккумулятора;
  • снаружи – монтаж нескольких гидрантов для удобства полива;
  • отдельные коммуникации с кранами, ведущие к бане, летней кухне и т.д.

Для наземной системы продумайте наиболее безопасный путь – вдоль дорожек, ливневых канав, оград. Подземная конструкция требует дополнительных подсчетов, связанных с земляными работами.

Необходимо определить не только длину, но и глубину траншей: на ровном участке (под газоном, дорожкой) достаточно заглубления на 30-40 см, под грядками или клумбами лучше проложить более глубокие пути – до 80 см.

На схеме необходимо указать точку нахождения крана для слива воды. Обычно это самая нижняя часть проложенных коммуникаций. К ней необходим свободный доступ, так как слив потребуется каждый раз, когда вы будете производить консервацию системы на зиму.

Обозначив все нюансы на чертеже, можно приступать к практическим мероприятиям – рытью траншеи, покупке необходимого оборудования.

Основные виды летних водопроводов

Раньше все инженерные системы на даче преимущественно выполнялись из металлических труб. Такие системы являлись довольно дорогостоящими и в то же время достаточно быстро могли прийти в негодность из-за быстрого образования ржавчины и коррозии на открытом воздухе.

Современные материалы позволяют создавать загородную канализацию гораздо проще, быстрее и значительно дешевле.

Главной особенностью летнего водопровода перед обычным является то, что трубы закапываются неглубоко либо не закапываются вовсе. Такая система канализации не предусматривает защиты от зимнего замерзания. Само слово «летний» как раз подразумевает, что используется эта система только в летнее время.

Обычно при создании сезонного водоснабжения используют два варианта. Рассмотрим их подробнее.

Открытый водопровод

Является самым простым способом организации полива садового участка. Трубы при прокладке водоснабжения укладываются поверх земли.

Такая схема монтажа требует минимум затрат и усилий, но при этом имеет ряд недостатков:

  • Трубы могут мешать владельцу участка свободно перемещаться по своей даче;
  • В отсутствие хозяев, трубы могут быть срезаны и украдены;
  • На зиму такой водосток нужно разбирать, просушивать и убирать в укромное место. Иначе оставшаяся вода при замерзании может повредить канализацию.

Скрытый вариант

Более постоянное устройство канализации. Трубы прокладываются в неглубоких траншеях, и лишь в некоторых местах выводятся на поверхность точки подачи воды.

Скрытый вариант исключает минусы открытого типа:

  • Не создает препятствий для передвижения на участке;
  • Не нуждается в ежегодном демонтаже и последующем монтаже;
  • Подобные системы реже подвергаются кражам, так как создают дополнительные препятствия злоумышленникам при попытке воровства.

Единственное на что нужно обратить внимание при укладке подобного водопровода – это укладка труб под уклоном, чтобы перед наступлением холодов без труда можно было слить воду во избежание ее замерзания и порчи труб

Выводы и полезное видео по теме

В следующем видеоматериале подробно представлены советы по самостоятельной сборке и установке насосной станции:

Для комфортного и стабильного автономного водоснабжения чаще всего используют именно насосные станции. Они надежны и просты в обслуживании.

Система с накопительным баком представляет собой вариант водоснабжения с минимальными затратами и больше подходит для временного, а не постоянного использования.

Хотите поделиться личным опытом в устройстве водоснабжения на загородном участке? Появились вопросы во время ознакомления с представленной нами информацией? Оставляйте, пожалуйста, комментарии.

Выводы и полезное видео по теме

Ролик #1. Разводка системы ХВС и ГВС в двухэтажном доме:

Ролик #2. Особенности монтажа ГВС и ХВС в доме:

https://youtube.com/watch?v=D8bGtKQaKNE

Ролик #3. Как компактно смонтировать коллекторный узел:

Провести монтаж разводки в собственном доме можно самостоятельно, но чтобы избежать неприятных последствий от непрофессионально выполненных работ, лучше попросить специалиста помочь спроектировать систему. Советы профессионала помогут избежать ошибок, лишних трат и переделок.

У вас появились вопросы в процессе ознакомления с материалом? Хотите поделиться личным опытом или сообщить интересные сведения по теме? Комментируйте, пожалуйста, в расположенном под текстом статьи блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
