Автономное водоснабжение частного дома – схема

Этапы создания системы подачи воды

Главными моментами при создании системы для подачи воды в доме являются следующие:

1. Выбирается тип системы для подачи воды.
2. Выбирается место для создания источника.
3. Создается скважина или колодец.
4. Создается система подачи воды с помощью кессона, насоса или пластиковой накопительной емкости для воды.
5. Направление подачи воды в дом.
6. Организовывается подача воды в аккумулятор или емкость для накопления.

Для организации системы водоподачи в дом потребуется следующее:

• готовый источник;
• насос или станция;
• наружный водопровод;
• гидропневматический бак;
• насосная станция для 2-го подъема, при нужде;
• очистительные фильтры;
• автозащиты и электросистема;
• внутренняя система для снабжения дома, которая состоит из трубопровода, а также соединительных деталей, задвижки, водопроводных кранов, вентиля, смесителей т. п.

Устройство

Механизм водоснабжения является одной из главных составляющих домашнего быта. О работе ее говорить нет смысла еще раз. Проект сети сделан так, чтобы постройка была полностью обеспечена водой по потребностям хозяев.

Организовать механизм необходимо, чтобы вода поступала в точки водозабора из водомерного узла. Такой механизм дает возможность существенно уменьшить расходы на жилье.

Чтобы такая система функционировала качественно, она должна оснащаться техприспособлениями и техникой, которая обеспечивает не только частично, но и полностью автоматический эксплуатационный режим. Чтобы система стала такой, необходим монтаж гидроаккумулятора. Используют его в качестве буферного бака, где формируется водный запас, или же как устройство, которое позволяет поддерживать стабильный напор воды в механизме. Также будет необходим мембранный бак. Он обычно подразделяется на 2 отсека. В одном будет находиться вода, а в другом – воздух. Они отделены резиновой мембраной. Когда емкость наполняется водой, то воздушная часть сжимается сильнее и повышает давление внутри бака.

В момент, когда где-то открывается кран водоснабжения, давление в системе начинает медленно падать. На такое изменение снова реагирует электрическое реле. Оно снова активирует насос, когда уровень израсходованной воды подходит к отметке в 50 процентов. Применение гидроаккумулятора позволяет не только обеспечить автоматизацию все системы водоснабжения и создать запасы воды, но и существенно продлить срок эксплуатации насосного оборудования за счет уменьшения количества его включений и отключений.

Следует сказать, что автономные механизмы снабжения водой состоят обычно из наружных и внутренних элементов. Во внутреннюю часть обычно входят трубы, проложенные от источника до водозаборных точек, сантехническое оборудование, арматура, бак для накопления, насос, а также гидроаккумулятор.

Дабы максимально точно и правильно подобрать особенности механизма, следует:

• четко сформулировать требования к тому, насколько интенсивное и регулярное водоснабжение вам требуется;
• понять, какие есть источники водоснабжения, а также сколько будет стоить та или иная система;
• проанализировать качество воды;
• подобрать оборудование и провести расчет примерной стоимости прокладывания сетей инженерного типа.

Трубы

Какие трубы использовать в системе водоснабжения коттеджа?

Все параметры ХВС и ГВС в автономной системе полностью подконтрольны владельцу дома. Форс-мажор в виде гидроударов или перегрева практически исключен, а раз так — трубам не нужен большой запас прочности.

Именно поэтому стандарт де-факто для автономного водоснабжения — применение полипропиленовых и металлопластиковых труб: долговечных, имеющих очень небольшое гидравлическое сопротивление и предельно простых в монтаже.

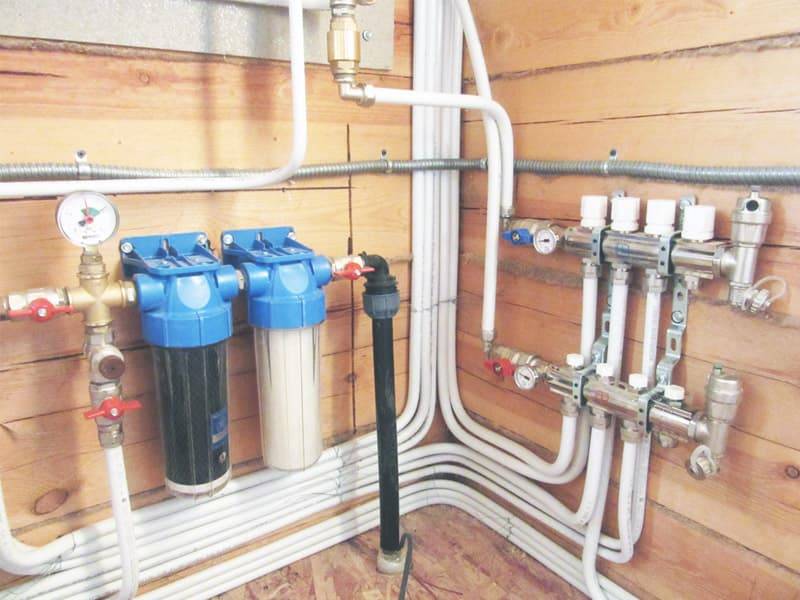

Разводка воды металлопластиком на пресс-фитингах

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

1. Разметка разводки труб, а также мест установки оборудования и сантехники.
2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
3. Соединение труб с помощью фитингов или сваркой.
4. Подсоединение запорной арматуры.
5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
6. Инсталляция сантехники.
7. Пуск воды и проверка на протечки.

Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

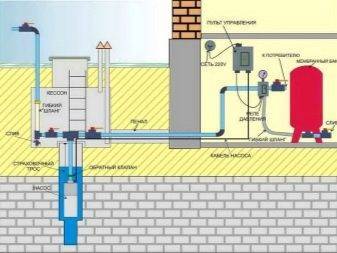

Схема создания автономной водопроводной системы

При организации системы водоснабжения автономного типа собственник не только исходит  из текущего потребления и планируемых объемов расхода в будущем, но и учитывает показатели предполагаемого качества воды, рельеф местности и имеющиеся материальные возможности. Например, в качестве источника выбирают строительство колодца (8–10 м), бурение скважины до уровня залегания песчаного слоя (10–40 м) или артезианских вод (40–250 м).

На видео ниже предоставлен план мероприятий по устройству автономного водоснабжения дома, а также даны советы, которые помогут определиться с наиболее оптимальным источником водоснабжения:

Каждая из схем имеет свои преимущества и недостатки, однако в целом следует отметить, что источники, имеющие большую глубину:

1. Обеспечивают потребление большего количества жидкости.
2. Имеют высокую стоимость, поскольку известно, что цена услуг по бурению скважин большой глубины носит экспоненциальный характер, что объясняется сложностью работы и необходимостью использования специального оборудования.
3. Отличаются меньшим содержанием механических примесей, однако концентрация минеральных компонентов (Ca, Mg), делающих воду более жесткой, повышена. Перед организацией автономного водоснабжения частного дома с использованием скважины артезианского типа после бурения необходимо проверить воду. Эта мера позволит исключить применение жидкости, имеющей высокую концентрацию вредных элементов, например Fe, Ni.
4. Автономное водоснабжение, организованное с использованием источников, имеющих большую глубину залегания водных пластов (артезианского типа), имеет продолжительный срок эксплуатации, достигающий 50–100 лет.
5. Такая скважина не реагирует на сезонные изменения колебания уровня воды.
6. Отличаются сложностью обслуживания, однако, учитывая высокую надежность, низкую склонность к заиливанию (связанную с отсутствием в жидкости примесей в состоянии взвесей с мелким размером частиц), редко нуждаются в его проведении.
7. Не требуют использования поверхностного насосного оборудования или электронасосов погружного типа.
8. Характеризуются отсутствием попадания в водозабор загрязненных грунтовых вод в связи с близким (20–50 м) расположением участка к территории свалки, кладбища или туалета. Указанный факт делает необязательным получение разрешения у органов СЭС на бурение скважин артезианского типа, по сравнению с необходимостью обязательного наличия такового при организации колодца или бурении до уровня песка.

Согласно нормативам, после бурения скважины, источник относится к стратегическим объектам, при этом собственнику необходимо зарегистрировать его в установленном законом порядке.

Независимо от целей собственника (организация подачи холодной или горячей воды, отопления), автономное водоснабжение должно иметь один из перечисленных выше источников. В зависимости от сезонности использования в нем применяются кессонная, летняя скважины или реализуется схема с использованием адаптера:

• Летний вариант конструкции представляет собой наименее затратный способ, однако, учитывая отсутствие утеплителей, используется исключительно в теплое время года.
• Схема водоснабжения, предусматривающая применение адаптера, предполагает прокладывание коммуникаций ниже глубины промерзания грунта (1,5–2 м). Такое решение обеспечит подачу воды в течение всего года, однако отличается более высокими затратами ресурсов.

• Самым затратным и вместе с тем наиболее надежным является способ организации водоснабжения с использованием кессонной скважины.Такой вариант предусматривает строительство изолированного от грунта отсека, расположенного ниже уровня промерзания земли и используемого для размещения регулирующей аппаратуры, накопительно-распределительных емкостей и проведения обслуживания коммуникации.

Просмотрев видео, вы сможете ознакомиться с принципом работы и основными этапами обустройства автономной системы водоснабжения частного дома из скважины с использованием адаптера:

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

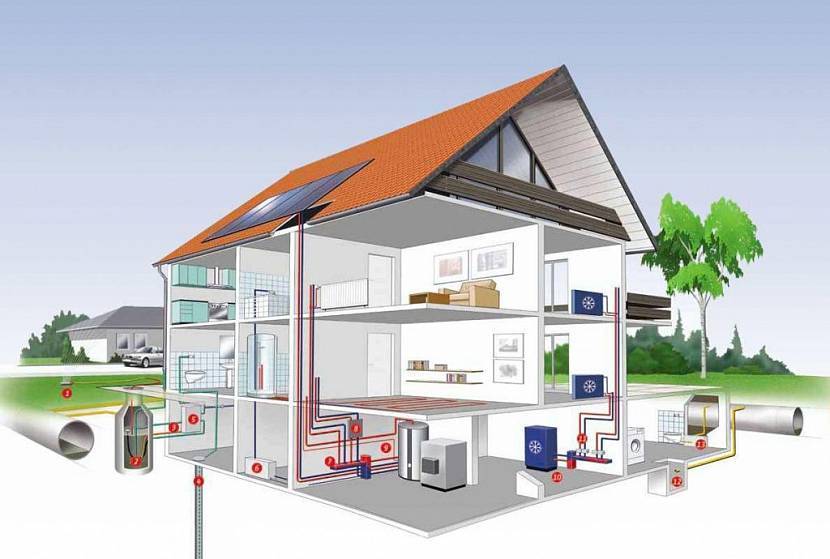

Схема подачи воды в частный дом, проектирование водоснабжения

Организация водоснабжения частного дома начинается с составления проекта. На данном этапе необходимо учитывать, какой вид будет выбран, периодичность использования, а также источник воды, количество точек водоотдачи и применяемое оборудование.

Схема водоснабжения будет принципиально отличаться, в зависимости от того, какое насосное оборудование выбрано для использования. Например, это может быть погружной насос, который погружается в воду и оснащен специальной автоматикой. Второй вариант – насосная станция или поверхностный насос. Чаще всего устанавливается в доме, подсобном помещении или кессоне. Третий вариант – использование гидроаккумуляторов.

Гидроаккумуляторы для автономного водоснабжения частного домаИсточник b-a.eu

Последний вариант считается наиболее предпочтительным, так как позволяет значительно уменьшить количество включений-выключений насосного оборудования, не допускать гидроударов, тем самым существенно продлевая срок службы.

Какие факторы надо учитывать при проектировании

Немаловажную роль играют способы очистки и фильтрации воды, которые планируется применять. Это может быть простое обустройство фильтровального слоя на дне скважины и использование простых фильтров, а может установка фильтровальных систем.

Еще одним важным фактором, который обязательно следует учитывать при составлении схемы водоснабжения частного дома – каким образом будет осуществляться подача горячей воды.

Кроме этого обязательно учитывают глубину залегания труб водопровода, что зависит от глубины промерзания грунта в конкретном регионе.

Менее затратным вариантом реализации автономного водоснабжения в частный дом является подача воды из колодца. Обусловлено это меньшей стоимостью работ по рытью колодца, продолжительным сроком его службы. Возможностью использования менее дорогостоящего насосного оборудования.

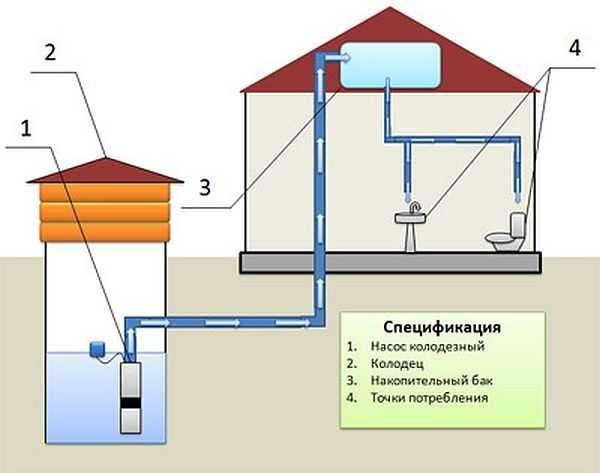

Схема автономного водоснабжения из колодцаИсточник pinterest.com

Схемы подключения

Наиболее распространенная схема водоснабжения – с последовательным подключением. Особенно актуально для помещений с небольшим количеством приборов и оборудования, которое работает от системы водоснабжения. Основными плюсами такого варианта являются простота проведения монтажных работ, относительно небольшой расход труб и фитингов. Минусами является уменьшение давления в трубопроводе, в конечных точках, сложность определить место протечки, нельзя отключать отдельную трубу.

Альтернативой последовательной схеме является коллекторное подключение. Главным достоинствами является эстетичность (скрытая прокладка), высокая надежность, что обусловлено минимальным количеством соединений, плюс простой и легкий доступ к ним. Кроме этого, такая система монтажа дает возможность регулировки отдельно каждого элемента системы и сантехнического прибора. Недостатки – более дорогая стоимость работ и необходимость использования большего количества труб и комплектующих.

Схема водоснабжения: однотрубная и через коллекторИсточник stroyobzor.info

Подключение станции

Подключение насоса осуществляться в кессоне или здании. В кессоне ставится клапан, а в помещении другие элементы. При применении колодца рядом возле дома может использоваться станция с небольшой высотой всасывания, но только если в колодце достаточный уровень. Для дальних и глубинных колодцев требуется насос с выносным эжектором, он погружается в колодец, а сама станция размещается в здании, которое отапливаться, даже в самые холода температура не ниже +2 °C. Перед входом в насос ставится сливной кран, клапан, фильтр, после – фильтр, гидроаккумулятор, системы водоподготовки.

Видео описание

Как выполняется подключение насосной станции, показано в следующем видео:

Обустройство системы

Внедрение системы начинается с разработки источника, установке всего необходимого оборудования.

Водоснабжение дачного дома из колодца проводится с подготовки траншей, делается определенный уклон, он направляется к источнику. Обязательно засыпается дно ямы 15см любого песка. Надо избегать возможных изгибов и делать все по прямой линии. Чтобы в холода трубопровод не промерзал, его располагают ниже точки промерзания земли. Если труба прокладывается выше, тогда используется качественный утеплитель. Могут устанавливаться трубы диаметром 32мм из различных материалов, главное чтобы от морозов они не трескались, устанавливается клапан слива на повороте к колодцу. Во 2-м кольце самого колодца делается отверстие под трубу, которая погружается в воду. Труба располагается не ближе 30см до дна, внутри ставится фильтр из сетки, сама труба крепится к вбитому в дно штырю. В кольце проводится гидроизоляция отверстия, по периметру глиняный замок: его слой должен составлять 40см на расстоянии 1,5м, труба засыпается слоем песка в 15см, потом грунт.

Независимо от используемого источника воды, схема разводки труб по дому будет достаточно сложной и ее надо тщательно рассчитыватьИсточник domsireni.ru

Монтаж системы

Система водоснабжения на даче невозможна без укладки по участку труб, направляемых к подготовленному коллектору под уклоном к источнику, там монтируются клапаны, а затем подключаются трубы меньшего диаметра, которые ведут к точкам. Для создания разводки могут использоваться трубы из различных материалов. Для горячей жидкости используется котел/водонагреватель, которые также подключаются к коллектору, но с другой стороны.

Кроме системы подачи водопотока надо продумать систему слива стоков. Раньше применялись выгребные ямы, требующие периодической чистки. Сегодня предлагается септик: очищает поэтапно воду в герметичных камерах, кроме крайней. Самым простым вариантом является септик из нескольких колец. Суть системы в том, что она очищает стоки от твердых частиц и сливает в воду в грунт. При использовании специальных средств очистка происходит качественнее. Чистка системы осуществляется один раз в несколько лет.

Для септиков также применяют специальные насосыИсточник landshaftadvice.ru

На каждой даче можно обустроить качественный и долговечный водопровод летнего или зимнего типа. Для его создания применяются трубы из различных материалов, а основой водопровода является источник и насос. Источником может выступать скважина, родничок, колодец. В некоторых случаях есть возможность подключения к водопроводу

Перед покупкой насоса надо учитывать его характеристики и возможности, внимание уделяется его подъемной способности, распределению жидкости по потребителям. Одним из важных пунктов является источник воды, который также влияет на выбор устройства

Проектирование водопровода лучше проводить еще на этапе планирования домаИсточник railwayukr.com

Заключение

Помните, что работать со специалистами очень важно и крайне необходимо. Они помогут правильно просчитать требуемые материалы и особенности источника

Только так можно гарантировать качественную и постоянную подачу воды и избежать оплошностей в расчетах

Особое внимание специалисты уделяют выбору насосной станции, ведь она покупается на длительный срок и должна работать практически круглосуточно и без перебоев. Если хорошо продумать все нюансы, то дома на дачном участке будет обеспечен круглогодичной подачей чистой воды

Составление проекта

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.

Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.

Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.

Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.

Материалы

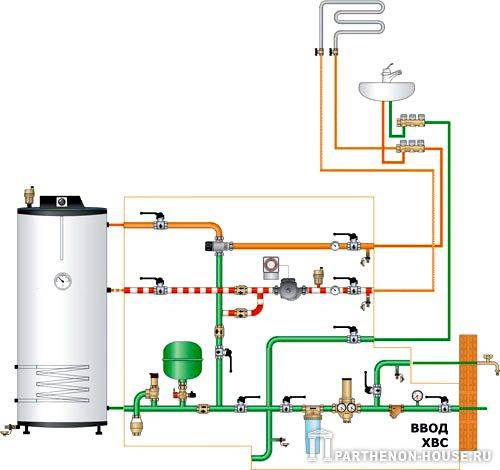

Какими материалами лучше монтировать отопление частного дома, горячее водоснабжение и разводку холодной воды?

Условия эксплуатации

Отопление и водоснабжение дома с автономным нагревом воды эксплуатируются в тепличных с точки зрения нагрузок условиях:

• Давление в контуре ГВС равно давлению в магистрали холодного водоснабжения и обычно варьируется от 2 до 6-7 кгс/см2;
• В системе отопления давление еще ниже — 1,5 — 2,5 атмосферы;

Типичное давление в автономном отопительном контуре

• Гидроударов нет, и при минимальной вменяемости владельца дома быть не может;
• Как и отопление дома, водоснабжение не нагревается свыше 75 градусов.

Выводы? И трубы, и отопительные приборы можно подбирать без учета запаса прочности на случай форс-мажорных обстоятельств, ориентируясь только  на штатные параметры работы.

Трубы

Какими трубами лучше монтировать водоснабжение — отопление дома своими руками?

С точки зрения автора, наилучший выбор — полипропилен. На холодной воде используются трубы без армирования с рабочим давлением PN 10 и выше, на ГВС и отоплении — армированные алюминием или фиброй с номинальным давлением PN 20 — PN 25.

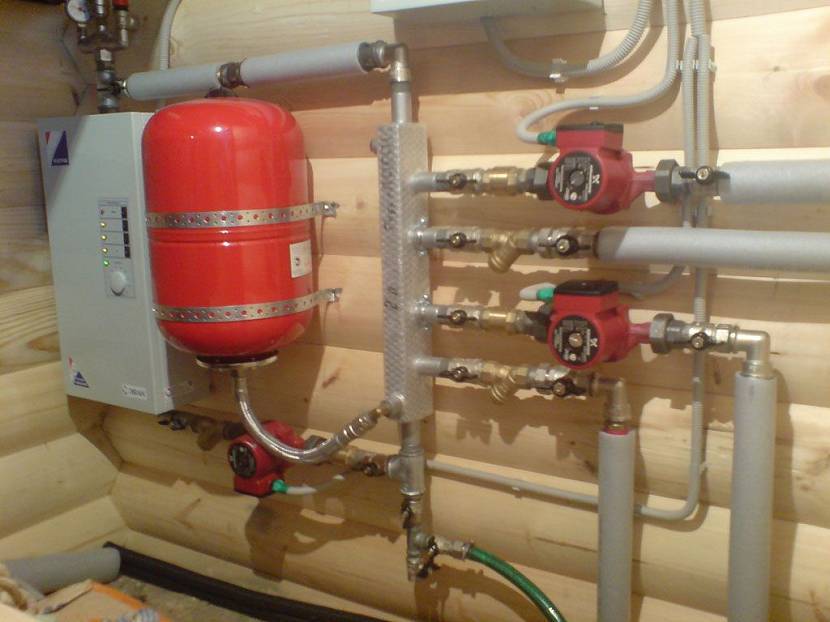

Водоснабжение — отопление в доме из бруса смонтировано полипропиленовыми трубами

Фото наглядно демонстрирует удлинение полипропиленовой трубы без армирования при нагреве

Как сделать водоснабжение и отопление дома из полипропиленовых труб (см. Монтаж системы водоснабжения из полипропиленновых труб)? Они соединяются низкотемпературной пайкой с помощью паяльника с тефлоновыми насадками.

Инструкция по монтажу соединения довольно проста:

1. Установите насадку соответствующего трубе размера;
2. Разогрейте паяльник до рабочих 260 градусов;
3. Если используете армированную алюминием трубу — зачистите армирование в области пайки шейвером. Зачистка позволит фитингу свариться с внутренней полимерной оболочкой трубы и исключит ее расслоение из-за коррозии алюминия;

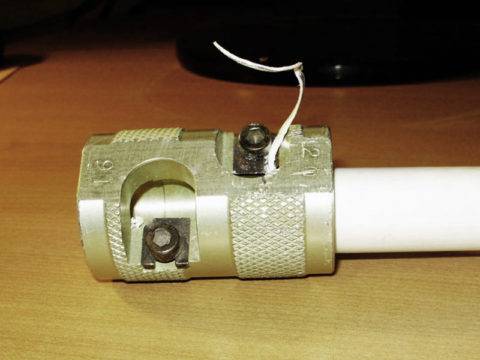

Зачистка шейвером алюминиевого армирования

1. Наденьте фитинг на насадку и одновременно вставьте в нее с другой стороны трубу;
2. Через 5 секунд (для диаметра 16-20 мм) снимите детали с насадки, соедините их поступательным движением и зафиксируйте;
3. Как только расплав пластика схватится — можно переходить к следующему соединению.

Монтаж фитингового соединения на полипропилене

Отопительные приборы

В качестве отопительных приборов мы рекомендуем использовать алюминиевые секционные радиаторы. Они совмещают великолепную теплоотдачу на секцию (при стандартном размере в 500 мм по осям коллекторов — до 205 ватт) с очень демократичной стоимостью (от 240 рублей).

Эти недорогие отопительные приборы обладают великолепной теплоотдачей

Подключение насосной станции

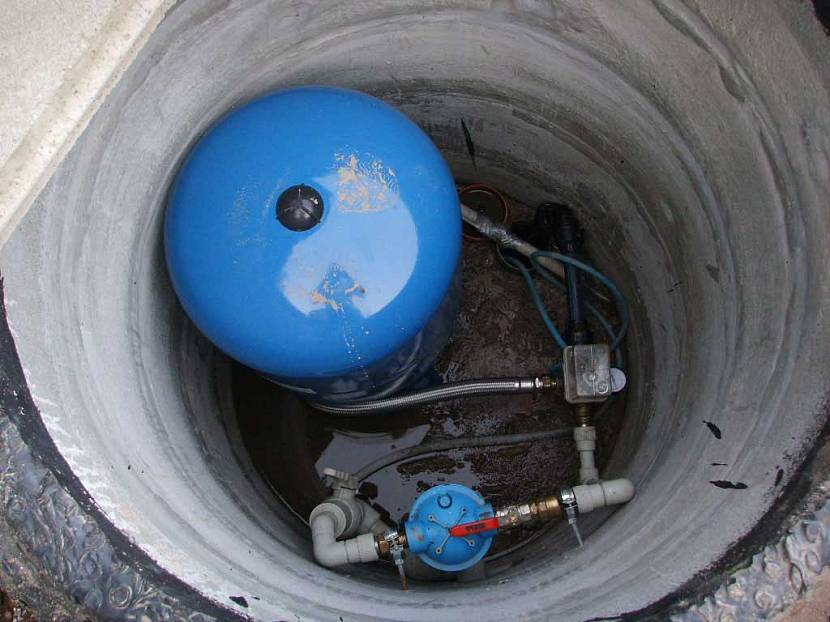

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет.
Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом

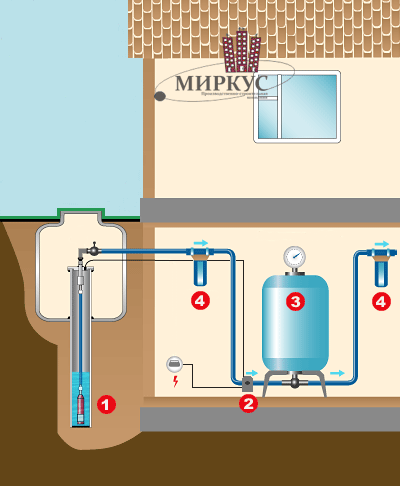

Принципиальная схема подключения насосной станции

Выбор места

Очень важный фактор, который в дальнейшем определит параметры всей водопроводной системы. В зависимости от выбора типа скважины также зависит тип насосного оборудования. При залегании воды на глубине до 9 метров используется насосная станция с поверхностным насосом, если скважина более глубокая, для работы понадобится погружной агрегат. Все эти факторы напрямую влияют на финансовый вопрос и не только в плане разработки более глубокой скважины и используемого оборудования.

Чтобы обнаружить место и глубину залегания воды, можно сделать несколько разных действий:

• поинтересоваться в геологическом бюро о картах водоносного слоя в этой местности или получить их из другого источника;
• оплатить поиск воды на участке в фирме, занимающейся бурением скважин или аналогичной деятельностью, связанной с поиском и разработкой воды;
• узнать у соседей о специфике их водопроводной системы, в частности, скважины.

Такие данные имеют минимальную точность, но примерное понимание, где можно начинать искать воду, получить можно, что сократит расходы при обращении в компанию по поиску воды.
