Ворота из профлиста своими руками: фотоотчет + видео

Изготовление

Изготовить въездные ворота на даче по необычному проекту можно и своими руками. Существуют различные чертежи и схемы с размерами под любой приусадебный участок, достаточно лишь запастись материалами и выполнить несложную работу.

Для изготовления понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • шуруповерт или крестовая отвертка;
  • рулетка, карандаш, уровень;
  • кисть для грунтовки и покраски.

В качестве материалов надо запастись необходимым количеством металлопрофиля, профлиста, саморезами и болтами. Если вокруг участка уже установлен забор из данного материала, то профнастил для ворот выбирается такой же расцветки. Нужно подобрать подходящие петли, способные выдержать вес будущих ворот, замок и засовы. Если конструкция со встроенной калиткой, то засов с петлями подбирается и под нее.

В первую очередь, из металлопрофиля болгаркой отрезаются куски по размерам, потом на ровной поверхности собирается рама для створок. Вначале уголки слегка прихватываются сваркой, затем перепроверяются по высоте, длине и диагонали. Внутри рамы приваривают перемычки для жесткости, потом, если необходимо, петли, замки, запоры. После того, как каркас готов, его покрывают антикоррозийным раствором, грунтуют и красят. После сборки основной части прикрепляют остальные конструкции: крышу, арочные проемы, декоративные элементы.

Хотя профлист и не такой тяжелый материал, но для высоты створок в 2 м надо углубить опоры не менее чем на 0,7 м в грунт. Для каждой вырывается яма размерами 200 на 200 мм, после того, как трубы помещаются в нее, она заливается бетоном. Раствор стоит усилить арматурой.

Для воротных опор из кирпича, бетона или природного камня тоже стоит использовать надежный фундамент глубиной не менее 1,5 м. Особенно внимательным надо быть к соблюдению вертикального уровня всех столбов. Вообще, при монтаже ворот надо надежно перепроверять все размеры и положение, от этого в первую очередь зависит то, как легко они будут открываться.

Основы монтажа профнастила

Предварительно нужно определиться не только с цветом материала и прочими эстетическими аспектами, но и с формой калитки, ведь именно от этого показателя будет отталкиваться экономический расчет материала и план действий.

Фото: калитка из профнастила

Первое, на что нужно обратить внимание, это вид профнастила. Как известно данный материал бывает двух видов, если распределять категории по типу монтажа:

  • вертикальный
  • горизонтальный.

Для выполнения калитки нам понадобится вертикальный профнастил. В среднем на выполнение всего процесса разрезки и формирования ворот уйдет около 3-4 часов при наличии хорошего лобзика и навыков работы с листовым железом. Если Вы ранее не сталкивались с таким видом деятельности, то советуем первое время изготовить ворота прямоугольной или квадратной формы.

Схема калитки

Следующий шаг нашей схемы, это измерение необходимого расстояния между воротами. Данный этап требует очень большой сосредоточенности и внимания, ведь буквально несколько лишних или недостающих миллиметров могут стать решающей загвоздкой при монтаже ворот. За стандарт нужно взять высоту полтора-два метра и отталкиваться от этой цифры. Данное число, согласно подсчетам инженеров, является оптимальным для обеспечения необходимой высоты и минимальной нагрузки на крепежные петли и замки ворот.

Далее необходимо подготовить основание. После того как выбрали место будущих ворот, там роем ров глубиной около полутора метров, в нем будут располагаться будущие стоки ворот. Данное значение взято из простого подсчета: в среднем высота ворот 1-1,5 метра. Но ведь необходим зазор где-то в 20-30 сантиметров, итого получается 180, еще 20 сантиметров оставляем на возможные погрешности.

Теперь нужно изготовить специальный каркас для будущей калитки. Мы рекомендуем производить каркасы из труб с сечением 60 на 30 мм. Это оптимальное решение для средне-тяжелых ворот. Кроме того, при небольшом опыте работы квадратное сечение легче всего поддается обработке и монтажу. Но здесь также необходимы этапы рабочего процесса:

  • сварка общего каркаса и рамы;
  • проверка перпендикулярности углов;
  • приварка к общему каркасу двух железных ребер жесткости, которые помогут воротам быть более устойчивыми и долговечными;
  • обработка сварных швов: затирка при необходимости грунтовка и покраска.

После всех этих подготовительных этапов наступает самый легкий шаг: это установка непосредственно листов профнастила на наш каркас.

Чертеж: установка листов профнастила на каркас калитки

Когда уже все листы установлены, а швы затерты, настает время монтажа петель и замков. Предварительно нужно провести замеры будущего замка и изготовить дополнительные пластины, на которые его и будем монтировать. Есть два варианта установки защитного механизма: на пластины либо непосредственно врезать в забор.

Следом за замками производится установка петель, которые и служат одновременно опорами и держателями калитки. Как только забор был поставлен на петли – установка полностью завершена. Нужно смазать все подвижные соединения и проверить точность стыков.

Как видите, схема, как устанавливается калитка из профнастила на каменные колонны или столбы практически идентична

Бывалые строители советуют обратить внимание на такие моменты:

  1. Глубина ямы. В идеале её нужно просчитывать индивидуально, в зависимости от тяжести забора, материала несущей конструкции, ведь если глубина или ширина рва будет не учтена, то в скором времени несущие колонны согнуться под весом калитки;

  2. Качественная обработка материала после сварки. Швы больше всего подвержены появлению коррозии, их нужно очень тщательно проверять, иначе оцинкованный лист стали пойдет ржавыми полосами и трещинами по всей площади;
  3. Контролировать уровень наклона забора. Угол проще всего проверять обычным уровнем, допускается не более 10 %, как и в принципе в случае с крышей из профнастила;
  4. Необходим внахлест приблизительно 10-15 сантиметров на плоской поверхности и около 20 на углах;
  5. Калитка с деревянным каркасом из профнастила может устанавливаться только в случае не слишком большой нагрузки или временного пользования;
  6. Для бюджетного варианта окраски подойдет и простой баллончик;
  7. Опорные колонны изготавливаются не менее 100 мм;
  8. Для окрашенной калитки из профлиста очень кстати будут цветные саморезы и заклепки;
  9. Монтаж производят только саморезами с уплотнительными шайбами.

Конструкции ворот и их особенности

В зависимости от конструкции ворота на дачу, ограду или гараж бывают распашными, откатными. Оба типа, в свою очередь, подразделяются еще на несколько категорий. Все они обладают особенностями.

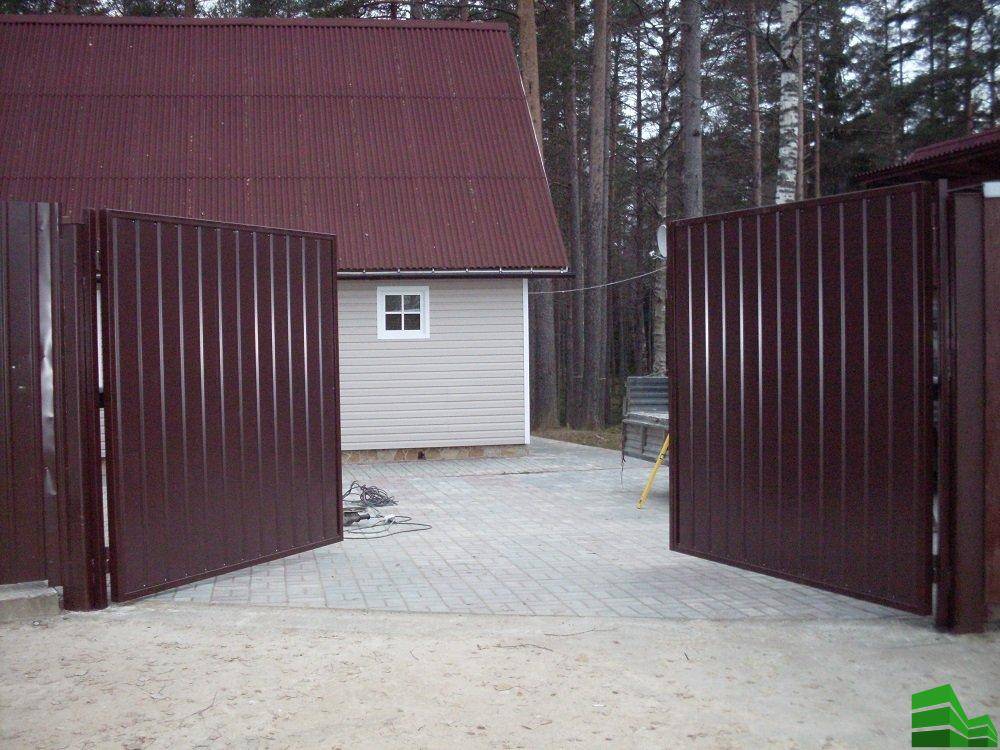

Ворота распашного типа

Это самый популярный, востребованный тип конструкции. Они бывают одностворчатыми, двух- и многостворчатыми. Механизм открывания может быть внутренним или наружным.

При небольшом весе профлиста нагрузка на каркас конструкции и опорные стойки оказывается минимальная. Для фиксации створок открытыми, придется использовать пружинные или простые фиксаторы. Чтобы предотвратить провисание ворот, следует поглубже вкопать бетонную часть опорных стоек.

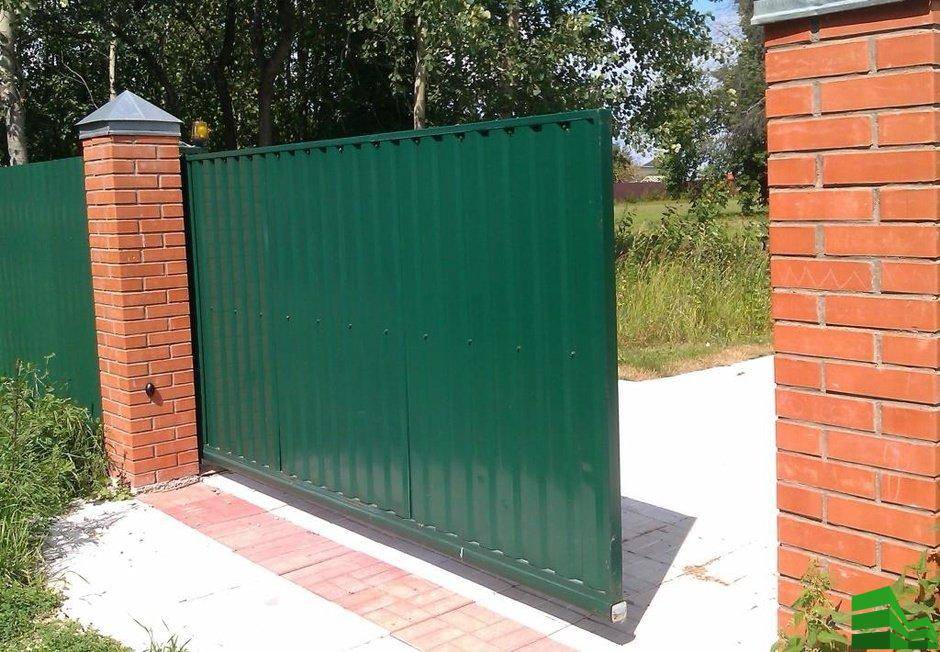

Откатные ворота

Это неплохая альтернатива распахивающему каркасу. Откатные ограждения имеют несколько особенностей:

  • Необходимо пространство для перемещения створки при открывании;
  • Сооружение надежное, прочное и устойчивое;
  • Свободное пространство не влияет на установку;
  • Конструкция не провисает.

Недостатки:

  • Дорого;
  • Трудно справиться без специалиста;
  • Требует сделать хорошую бетонную заливку опор;
  • Постоянный уход за роликовым механизмом.

Разновидности откатных:

  • С одной или двумя створками;
  • Крепятся с одной или двух сторон;
  • С калиткой или без;
  • Механическое открывание или автоматическое с помощью электропривода.

Чтобы сэкономить свободное пространство, изготавливают складные ворота:

  • Подвесные;
  • Рельсовые;
  • Консольные;
  • Телескопические.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Этапы возведения откатных ворот

Как и в случае с обычными распашными воротами, возведение откатной конструкции начинается с создания проекта, чертежа и необходимого материала для работы. Однако, при этом следует учитывать, что подготовительный этап, как и само ограждение данного типа, сложнее и обойдется дороже.

В чертеж откатных ворот обязательно должны быть включены следующие параметры:

  • высота конструкции;
  • ширина проема для ворот, учитывая противовес, и без него;
  • размеры всех перемычек.

Помимо материала для установки данного ограждения, необходимо заранее приобрести специальные комплектующие элементы:

  • направляющая балка;
  • роликовые каретки;
  • уловители;
  • концевой ролик;
  • плата, которая сдерживает качание конструкции.

Если планируется устанавливать автоматическое управление воротами, то следует дополнительно купить определенный комплект техники, в который входят фотоэлементы, редуктор и монтажное основание. Приобрести такой набор можно в специализированных магазинах.

Возведение опорных столбов

Для возведения столбов для откатных ворот можно воспользоваться той же схемой действия, что и в случае с распашной конструкцией. В качестве опоры могут использоваться:

  • деревянный брус;
  • бетонный столб;
  • швеллер;
  • металлическая труба.

Чтобы конструкция прослужила длительный период, чаще всего закладывают швеллер. Он выступает своего рода фундаментом для опор и должен быть на том же уровне, что и поверхность почвы, чтобы транспорту было удобно заезжать.

Соединение рамы

Для того, чтобы изготовить рамный каркас, потребуются профильные трубы с сечением 60х30 мм, а для удерживающих перемычек – 40х20 мм. Материал заранее режется с помощью болгарки на части, в соответствии с размерами на чертеже, обезжиривается, грунтуется и красится. После чего соединяется сварочным аппаратом наружный каркас.

Затем на раму фиксируются удерживающие перемычки на расстоянии немного меньшем, чем ширина профлиста, так как именно на них будет крепиться обшивка.

Установка конструкции и обшивка

Чтобы установить каркас, сначала необходимо на фундамент выставить ролики таким образом, чтобы дальний из них не выбивал заглушку при закрытии ворот. Затем на них ставится готовая рама, которую требуется выровнять до необходимого положения. Если все установлено должным образом, то платформы тележек, концевой ролик и уловители привариваются к конструкции.

После того как каркас зафиксирован, он обшивается листами профнастила с помощью саморезов или заклепок. Если предусмотрено в конструкции автоматическое управление, его можно установить на готовые створки.

Ворота из профлиста, выполненные своими руками, можно установить на даче, на промышленной территории и на приусадебном участке. Это достаточно экономичная и долговечная разновидность ограждения. К тому же, широкая гамма выпускаемых расцветок позволяет выбрать наиболее подходящий вариант для любого участка.

Выбор материала, фурнитуры в зависимости от веса ворот

Поскольку обшивать створки придется профнастилом, необходимо обращать внимание на качество листов, цвет, форму профиля. Рекомендации по выбору профлиста для забора

Петли берутся с подшипником. Стандартное количество ‒ 4 штуки. Их грамотный крепеж ‒ залог длительного срока службы ворот.

В зависимости от веса конструкции бывают нескольких типов:

  1. Сквозные. Способны выдерживать предельную нагрузку до 200 кг.
  2. Цилиндрические. Предназначены под нагрузку до 400 кг.
  3. Усиленные цилиндрические. Выдерживают вес до 600 кг.
  4. Накладные трехсекционные. Подойдут для тяжелых массивных створок весом свыше 600 кг.

Помимо профнастила, петель для изготовления потребуются:

  • металлические профильные трубы под столбы, каркас;
  • саморезы либо заклепки для фиксации листов;
  • уголки для усиления рамки;
  • лист из металла для косынок (по желанию хозяев);
  • антикоррозийное средство (грунтовка или краска);
  • фурнитура (замок, нижние фиксаторы);
  • декоративные кованые элементы (не обязательны).

Декор

Если же вы обладаете художественным вкусом и планируете соорудить совершенно особенную уличную дверцу, тогда потребуется и эскиз предполагаемой модели.

Для его составления следует определить высоту и ширину будущего изделия. Затем делается расчет нужных материалов, фурнитуры. Кроме того, обязательно указывается необходимый дополнительный материал, дабы не допустить ошибок при приобретении всех элементов конструкции.

Доскональное соблюдение технологии изготовления и использование чертежа дают возможность своими руками выполнить все работы. В итоге садовая или задняя дверь, а также другие варианты калиток смогут стать не просто функциональной деталью, но и украшением всего забора и участка в целом.

Чертежи, как правило, составляются на основе общепринятых схем калиток и ворот.

Варианты декора калиток для частного дома невероятно разнообразны. Это может быть декор живыми растениями (к примеру, плющом) и цветами, венками – по сезону (из осенних листьев, еловых, сосновых, можжевеловых веток, цветов), горшочками с живыми растениями.

Еще один вариант декора – фигурные накладки на гладком полотне. Узор чаще всего бывает деревянным, однако возможны варианты из металла – красивые уголки или ажурная вязь. Еще популярна объемная резьба – особый объемный рисунок, состоящий из планок с фигурными краями. Вместе они создают барельеф, который способен меняться в зависимости от угла зрения – от ажурности до гладкой поверхности.

Весьма симпатично выглядят сочетания кованого узора с металлом и полимерными листами типа поликарбоната. Вариант из металлического профиля с коваными деталями будет выглядеть не только более дорого, но и прослужит дольше.

Своеобразным декором, а точнее, дополнением к дизайну основной территории (например, мини-стадион, теннисный корт, пришкольная территория) может стать ограда с калиткой из сетки. Сейчас уже мало используется сетка из обычных металлических прутьев. Ее сменил новый материал – объемная 3D сетка («Фенсис», «Fensys», «3D забор»). Его главным преимуществом является повышенная прочность, которая достигается при помощи волновых изгибов вертикальных стержней, добавляющих стойкость к поперечному излому.

Полезные советы

Для надежности и долговечности стоит выбирать профильные листы, покрытые порошковым покрытием. Они дороже, но более стойкие к внешним воздействиям на улице. Металлопрофиль с полимерным покрытием хорош тем, что имеет множество различных расцветок. Если уже существует забор вокруг дачного участка, то есть возможность выбрать для ворот самый подходящий цвет.

Опытные мастера рекомендуют брать для столбов профильные сварные трубы 80 на 80 мм, их толщина должна быть не менее 3 мм. Для створок и перемычек ворот берутся изделия 60 на 40, 40 на 20 и 20 на 20 мм. Толщина стенки может быть 2 мм, но для новичков лучше использовать трубы по 3 мм, так как их легче варить.

Перед сборкой ворот и монтажом делаем необходимую подготовку материала: поверхность зачищается от ржавчины болгаркой со специальной насадкой или металлической щеткой, затем грунтуется антикоррозийной грунтовкой и красится. Покраску лучше производить в 2 слоя, после высыхания первого нанести второй и вновь дать просохнуть перед дальнейшей работой.

Для этого в каждый угол рамы привариваются небольшие металлические планки шириной 3-4 см. Так конструкция становится более жесткой, не «гуляет» и не шумит на сильном ветру.

Распашные ворота с профлистом надо делать с таким расчетом, чтобы им хватало места для полного открытия. Так как обычно они открываются наружу, необходимо учитывать, чтобы перед ними была ровная площадка, отделенная от проезжей части. Если места совсем мало, то обычно приходится делать раздвижные или подъемные ворота, створки открывающиеся внутрь, что не очень удобно.

Для подготовки ям под металлические опоры лучше взять садовый бур, так как использование лопаты увеличивает расход раствора под фундамент. Диаметр ямы должен быть в 2 раза больше сечения столба, а глубина – не менее трети от его высоты.

В углубление под опоры сначала насыпается смесь песка и щебня толщиной 150-300 мм. Эта подушка предназначена для оттока воды и большей устойчивости грунта при морозах. Затем в яму заливается бетон, который можно усилить арматурными прутьями на расстоянии 30-40 см. Бетонировать углубление надо постепенно, постоянно придерживая опору с проверкой уровня. В теплую сухую погоду при температуре не менее 10 градусов раствор схватывается за 5 – 6 дней.

Для экономии места и упрощения работ часто в таких воротах монтируют встроенную калитку. Она может быть расположена ближе к одному из несущих столбов или к центру, все зависит от предпочтений хозяев и удобства использования. Для того, чтобы калитка гармонично вписывалась в окружающие ее ворота, необходимо правильно подобрать фрагменты профиля и аккуратно стыковать их.

Проще всего сделать встроенную калитку одинаковой по высоте с воротами. Если она будет ниже их створки, то появляется необходимость врезать внутрь еще одну раму.

Калитка из металлопрофиля

Готовая калитка из оцинкованного профнастила

Профилированный лист считается универсальным и недорогим материалом для строительства ограждений и сопутствующих конструкций. При внушительных габаритах профнастил довольно лёгкий: 1 м² весит от 4 до 9 кг в зависимости от толщины листов и качества защитного покрытия. Лист легко пробивается фурнитурой и режется ножницами по металлу, что в совокупности с небольшим весом существенно упрощает процесс установки.

Заборы и калитки из профнастила отличаются долговечностью — оцинкованные листы металлопрофиля дополнительно покрываются защитным слоем полимера, который полностью изолирует металл от влаги, кислорода и других агрессивных воздействий. Конструкции из профнастила не нуждаются в дополнительной декоративной отделке. В отличие от «чернового» стройматериала металлопрофиль характеризуется разнообразием цветовых решений — полимерное покрытие может быть выполнено практически в любом цвете.

Единственным недостатком профнастила, как материала для строительства ограждений и калиток, является потеря коррозийной стойкости после повреждения защитного покрытия. Относительно низкую прочность профнастила сложно назвать оправданным недостатком — едва ли можно представить себе ситуацию, в которой забор будет рубиться топором или тараниться автомобилем.

Высчитываем размеры ворот из профнастила

После выбора подходящей разновидности ворот из профиля необходимо определиться с габаритами. Ширина проема рассчитывается исходя их размеров автомобиля, оставляя 1-1,5 м на запас. Также учитываются ширина опорных колонн и промежуток от краев каркаса до опор. Стандартный показатель ширины проема на гаражных воротах составляет 4,5-5 м.

Высота конструкции составляет 2-2,5 м. При расчете учитывается расстояние между поверхностью земли и основанием ворот, а также наличие декоративных деталей в верхней части.

Чертеж ворот

Разработка чертежа ворот из профлиста подготавливается для последующего расчета количества требуемых стройматериалов и анализа степени жесткости конструкции. В схематичной документации указываются следующие пункты:

  • высота, ширина проема и габариты каждой створки;
  • количество, размеры и глубина закладывания опорных элементов;
  • конфигурация каркаса;
  • размещение и размеры калитки при ее наличии;
  • место крепления навесов;
  • способ монтажа замочного механизма и внутреннего фиксатора.

Схематичная визуализация будущей конструкции позволяет подобрать подходящие материалы и элементы. От точности чертежа зависит дальнейшее удобство его использования при монтаже.
