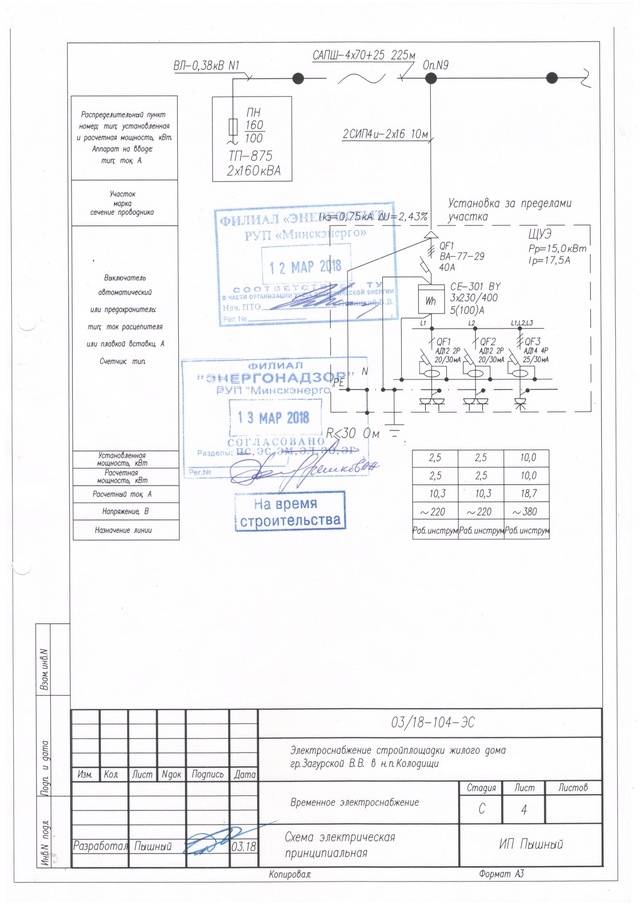

Схема электроснабжения.
Питание КТПН, на основании технических условий (приложение 1), предусмотрено с шин ЗРУ 6 кВ ПС «Междуреченская» с существующей ячейки 6кВ фидер 6-18-В.
Подключение КТПН к ячейке 6кВ принято кабелем ААШвУ-3х70. В связи с тем, что имеющиеся в наличии трансформаторные подстанций (КТПН), выполнены с воздушными вводами, для их подключения установлены опоры с линейными разъединителями РЛНД.1-10Б/400НУХЛ1. Подключение КТПН от опоры выполнено проводом АС 70/11.
Прокладка кабеля при выходе с подстанции предусмотрена в существующем кабельном канале, переход через ров предусмотрен в трубе и далее кабель проложен по существующей дамбе в земле до опоры КТПН.

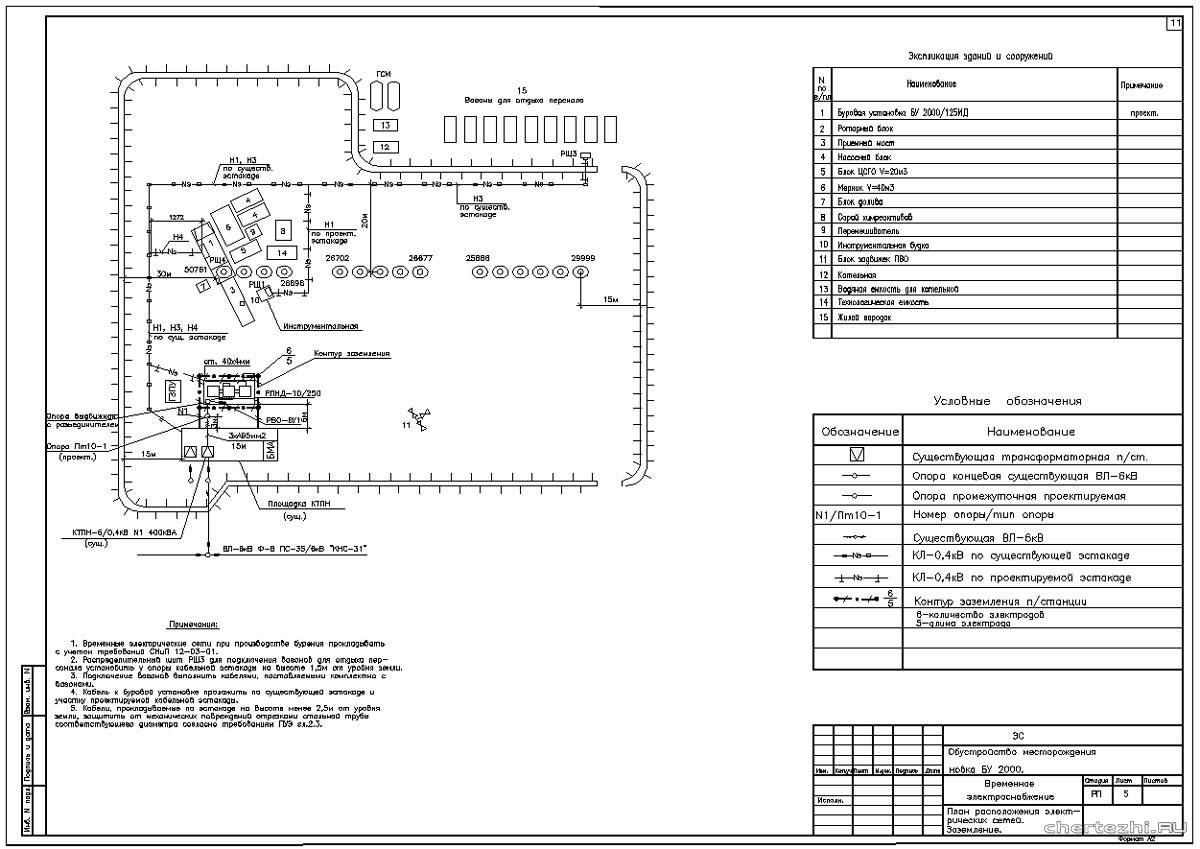

План трассы кабеля 6кВ и место установки КТПН см. на лист 4.

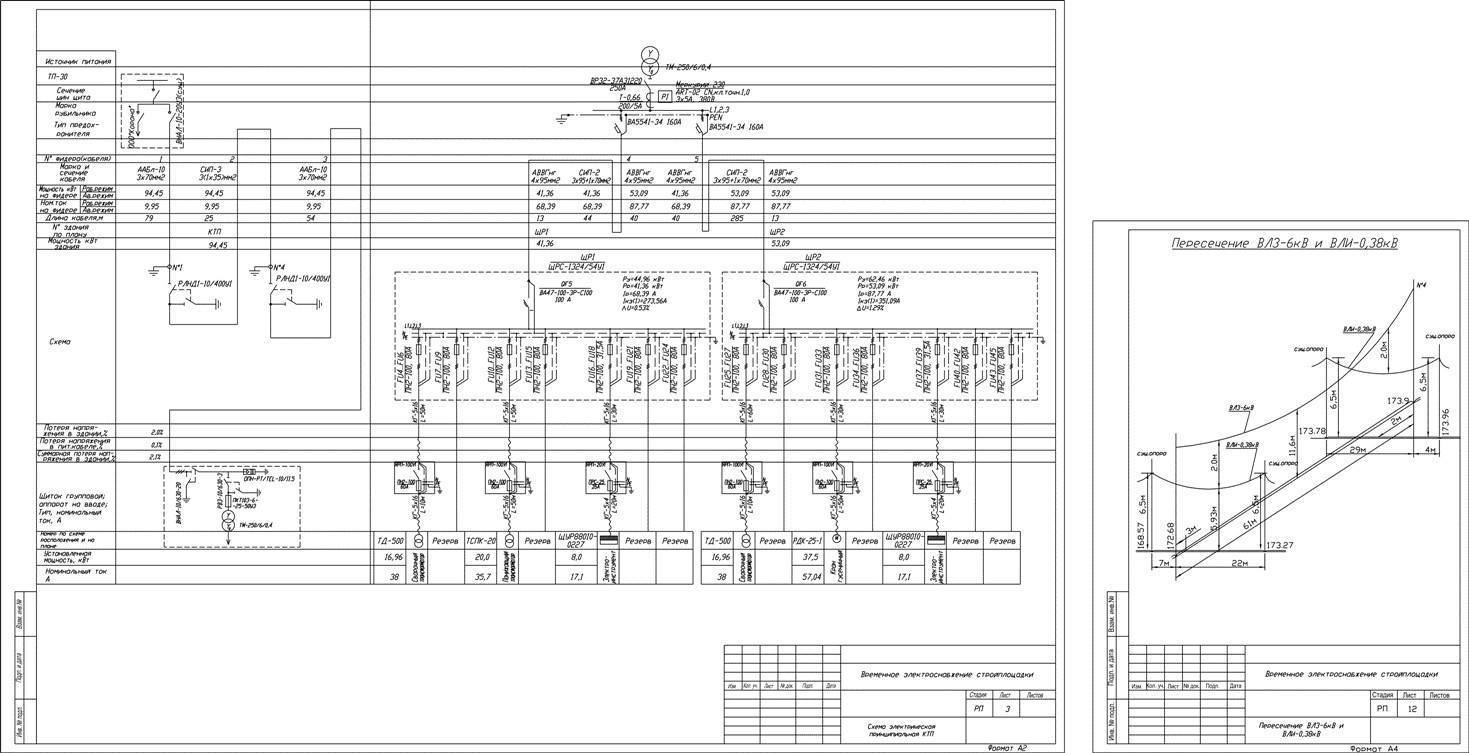

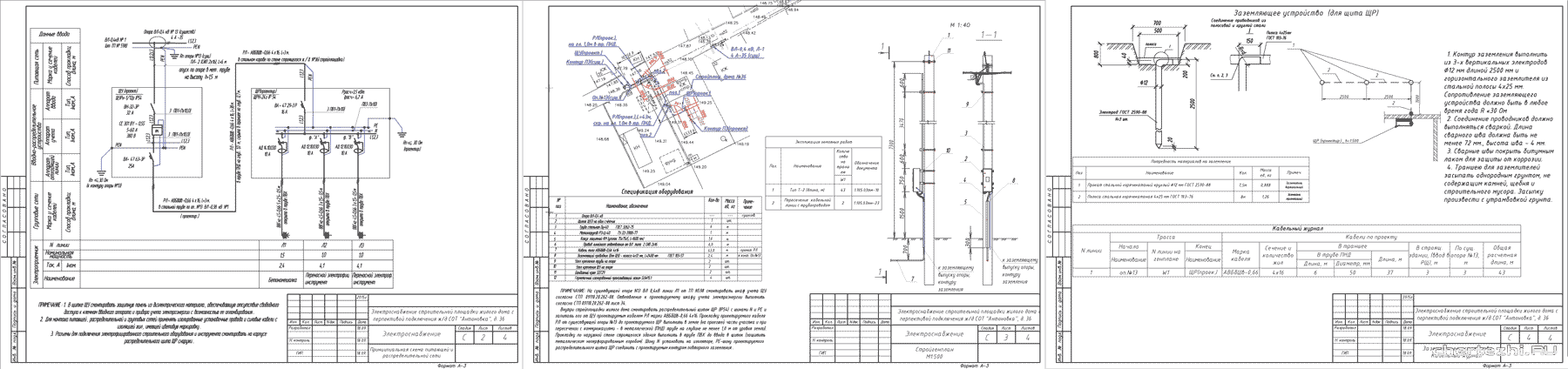

Выбор сечения кабеля и схема электроснабжения приведены на листе 3, 2.
В связи с подключением нагрузки стройплощадки к фидеру ф.6-18-В, выполнен расчет токов короткого замыкания и релейной защиты. На основании проведенных расчетов, требований ПУЭ и технических условий, в выше указанной ячейке предусмотрен следующий объем работ:
– капитальный ремонт выключателя ВМГ-133;
– замена существующих трансформаторов тока ТПОФД-10 750/5А на трансформаторы ТПОЛ-10 100/5А;
– замена токовых и промежуточного реле;
– установка электронного счетчика типа СЭТ-4ТМ 03;
– замена амперметра.
ВНИМАНИЕ! САЙТ ЛЕКЦИИ.ОРГ проводит недельный опрос. ПРИМИТЕ УЧАСТИЕ. ВСЕГО 1 МИНУТА!!!
⇐ Предыдущая16Следующая ⇒
Обеспечение строительной площадки электроэнергией является одним из определяющих факторов индустриализации и механизации строительно-монтажных работ. Поэтому для организации бесперебойного электроснабжения строительства при проектировании стройгенплана необходима разработка специального раздела проекта.
Система временного электроснабжения строительства проектируется в последовательности, предусмотренной схемой рис. 3.6 б.
Расчет электрических нагрузок при этом ведется различными методами: по удельной электрической мощности и по установленной мощности токоприемников.
Первым методом ведется расчет нагрузок для разработки общеплощадочного стройгенплана в составе ПОС. В основу метода приняты статистические данные о расходе электроэнергии на 1 млн. рублей годового объема строительно-монтажных работ. Он зависит от вида строительства и его отраслевой структуры.
В жилищно-гражданском строительстве на 1 млн. рублей приходится в среднем от 70 до 205 кВА удельной электрической мощности, отнесенной к мощности силовых трансформаторов, при годовом объеме СМР (в ценах 1984 года) от 3-5 млн. до 0,5 млн. руб., соответственно.
В промышленном строительстве этот показатель колеблется от 60 кВА до 400 кВА.
Расчетная мощность трансформаторов определяется по формуле:
,
где: С – годовой объем строительно-монтажных работ, определяемый по графику финансирования в период наивысшей интенсивности работ, млн. руб.;
р – удельная мощность, кВА/млн.руб.;
кт – коэффициент, учитывающий район строительства.
При проектировании ППР расчет нагрузок ведется по установленной мощности электроприемников – потребителей электроэнергии. Наиболее точным является способ расчета по мощности, необходимой для обеспечения работы строительных машин – Рс, выполнения строительно-монтажных работ – Рт, освещения наружной стройплощадки – Рон и внутренних помещений – Ров.
Расчет нагрузок ведется по формуле
,
где: Кс, Кт, Ко – коэффициенты спроса, зависящие от количества потребителей табл. 3.3.
cosφ – коэффициент мощности, зависящий от количества и загрузки силовых потребителей – 0,65 – 075.
1,1 – коэффициент, учитывавший потери в сети.
Мощность потребителей электроэнергии (кВт) определяется:
силовых установок Рс и для технологических процессов Рт – по справочникам и каталогам; устройств освещения; Ров, Рон – по удельным показателям мощности на освещаемую площадь (табл. 3.3., 3.4.).
Пересчет мощности в кВА в установленную мощность в кВт производится по формуле:
Таблица 3.3.
Значения коэффициентов спроса Кс и мощности cosφ
| № п/п | Группа потребителей электроэнергии | Кс | сosφ |
| 1. 2. 3. 4. | Башенные краны Установки электропрогрева Наружное электроосвещение Внутреннее электроосвещение | 0,7 0,5 1,0 0,8 | 0,5 0,85 1,0 1,0 |
Таблица 3.4.
Удельные показатели мощности
| № п/п | Наименование потребителей | Средняя освещенность, лк. | Удельная мощность Вт/кв. м. |
| 1. 2. 3. 4. | Территория строительства в зоне производства работ Зона монтажа строительных конструкций и каменной кладки Освещение помещений (конторы, общественные здания) Для разных потребителей в среднем | 0,4 3,0 1,0 |
Источниками электроснабжения на строительной площадке являются трансформаторные подстанции стационарного или передвижного типа. Стационарные трансформаторные подстанции сооружаются в подготовительный период строительства и рассчитываются на мощность от 10 до 1800 кВА. Передвижные трансформаторные подстанции используются на объектах, не обеспеченных постоянным электропитанием. Они подключаются к источникам высокого напряжения энергосистемы (действующей стационарной трансформаторной подстанции) посредством кабеля или воздушной линии. Характеристика некоторых видов передвижных трансформаторных подстанций приведена в табл. 3.5.
Таблица 3.5.
Характеристика комплектных трансформаторных подстанций стационарного типа
⇐ Предыдущая16Следующая ⇒
Дата добавления: 2016-12-06; | Нарушение авторских прав | Изречения для студентов
Временные сети
Иногда необходимо создать условия для краткосрочного подключения потребителя к системе. Для этого используют особый вид – временные сети. К примеру, такие монтируют для проведения массовых мероприятий в чистом поле, где нет инфраструктуры.
Несмотря на то что называется это все временным, техника безопасности при выполнении работ ничем не отличается от основной. Монтаж должен быть выполнен на основании всех технических параметров, с соблюдением техники безопасности.
Иногда спрашивают, кто может проводить монтаж временных электрических сетей. Это зависит от вида работ:
- Дома гражданин имеет право самостоятельно добавить внешний провод, если его прокладка не запрещена правилами.
- Монтаж внешних сетей делается только специалистом (смотри выше). Это никак не зависит от срока их службы.
Если появились или остались вопросы, необходимо выполнение работ по монтажу электрических сетей (внешних), пишите или звоните. Контактная информация находится в одноименном разделе сайта.
Подвесной блок для подключения
При этом существует оригинальный и очень простой выход из данной ситуации, предложенный мастером Виталием Коцабой, который в значительной степени облегчит вашу работу.

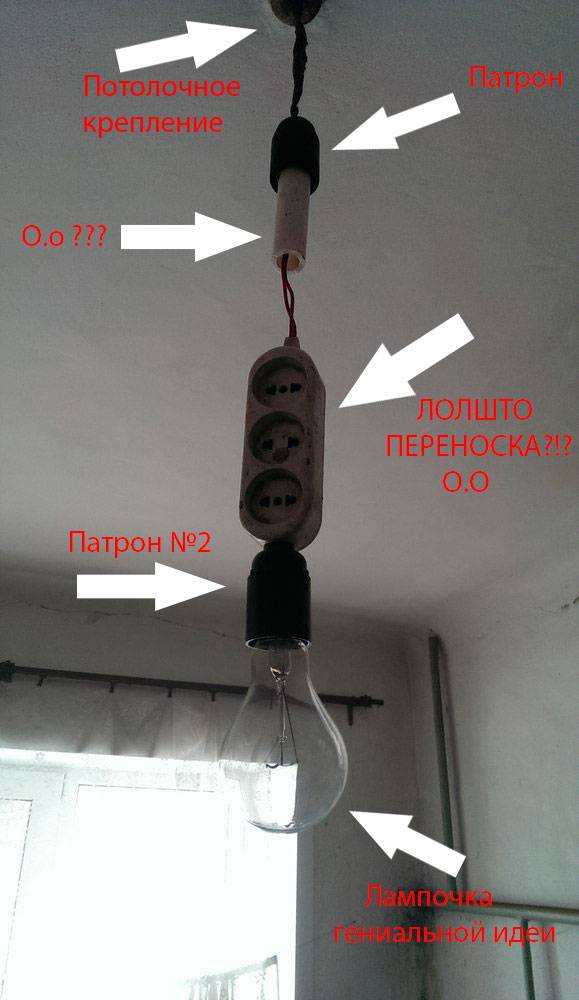

Речь идет о подвесных розетках, объединенных в одну схему с комнатным выключателем и лампочкой.
Нет не таких, как на фото сверху Все гораздо проще и эффективнее.
На один провод, в верхней части которого подключен патрон с лампочкой, цепляется розетка, а с ее обратной стороны монтируется обычный комнатный (накладной) выключатель света.
Им можно отключить или включить освещение в комнате, при этом сама розетка остается подключенной независимо от лампочки и напряжение в ней присутствует постоянно.
Провод конечно все равно придется тянуть от временного щитка, но лучше это делать не по полу, а подвешивать его на какой-нибудь быстрый потолочный крепеж.
Варианты и схемы электроснабжения строительной площадки
В зависимости от особенностей участка, на котором планируется вести строительство, могут быть задействованы различные схемы подключения временной электросети к источнику. В том случае, если на участке нет строений и соседей, от которых можно было бы временно проложить электропроводку для стройки, действуют в следующем порядке.
Вычисляем планируемую нагрузку и выясняем необходимую мощность
Важно «уложиться» в 15 кВт: в этом случае подключение может обойтись дешевле (действует льготный тариф при протяженности временной линии до 0,5 км за городом и 300 м – в городской черте). Составляем заявку на подключение к собственнику электросетей, где указываем пожелания (необходимую мощность, напряжение, уровень надежности и прочее). Получаем ТУ – технические условия от энергоснабжающего предприятия
По ТУ заказываем проект и согласовываем его с сетевой организацией. Выполняем работы, предусмотренные проектом. Проводим испытания электросети.. Использование сети старого строения, имеющегося на участке, возможно только на период строительства
Получаем ТУ – технические условия от энергоснабжающего предприятия. По ТУ заказываем проект и согласовываем его с сетевой организацией. Выполняем работы, предусмотренные проектом. Проводим испытания электросети.. Использование сети старого строения, имеющегося на участке, возможно только на период строительства
При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий
Важно заказать увеличение мощности: в современном доме суммарная мощность потребителей может превышать прежнюю мощность. Также следует изменить (при необходимости) количество фаз. Использование сети старого строения, имеющегося на участке, возможно только на период строительства
При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий
Использование сети старого строения, имеющегося на участке, возможно только на период строительства. При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий
Важно заказать увеличение мощности: в современном доме суммарная мощность потребителей может превышать прежнюю мощность. Также следует изменить (при необходимости) количество фаз
Аналогично выполняется использование электросетей соседских строений (при согласовании с их владельцами)
Расчеты расходуемой электроэнергии выполняются с учетом времени устанавливаемого дополнительного счетчика
Аналогично выполняется использование электросетей соседских строений (при согласовании с их владельцами). Расчеты расходуемой электроэнергии выполняются с учетом времени устанавливаемого дополнительного счетчика.
В заключение – видеоматериал с рекомендациями специалиста о том, что нужно учитывать при проектировании электроснабжения дома.
__________________________________________________
Рекомендуемые сообщения
Лучшие статьи на сайте ИВД
Вы профессиональныйархитектор илидизайнер?
ИВД. Ремонт и отделка
Вы профессиональныйархитектор илидизайнер?
Сайт IVD.ru — ведущий интернет-проект, посвященный вопросам реконструкции и оформления интерьера жилых помещений. Основной контент сайта составляет архив журнала “Идеи Вашего Дома” — эксклюзивные авторские статьи, качественные иллюстрации, практические советы и уроки. Над проектом работает команда профессионалов в тесном сотрудничестве с известными дизайнерами, архитекторами и ведущими экспертами издательства.
На нашем сайте вы можете подобрать комплексные дизайнерские решения; просмотреть подробные обзоры рынка строительных и отделочных материалов, мебели, техники и оборудования; сравнить собственные идеи с дизайн-проектами ведущих архитекторов; напрямую пообщаться с другими читателями и редакцией на форуме.
Вы профессиональный архитектор или дизайнер?
Особенности подключения к существующим электросетям
Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.
После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.
Для этого нужно:
- Указать расчетную потребляемую мощность.
- У организации получить технические условия и точку подключения для ввода.
- Заказать проектную документацию.
- Проект согласовать с гостехнадзором.
- Выполнить электромонтажные работы.
- Вызвать электролабораторию для оценки и составления акта испытания.
- Заключить договор с энергосбытом, сдать в эксплуатацию объект.

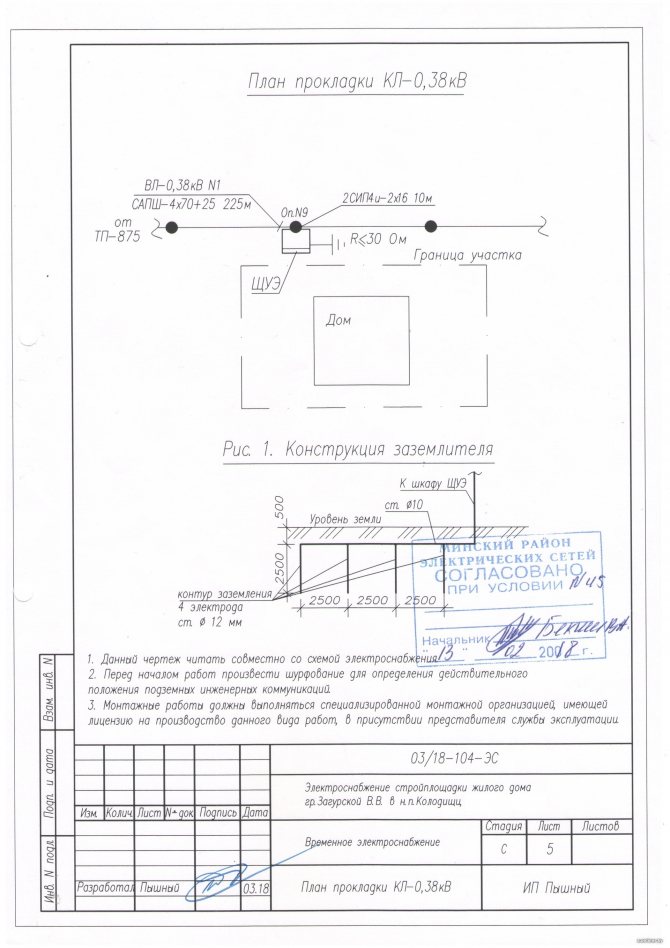

Все документы предоставлены на фото:
Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.
В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:
Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.
При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.
Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.
Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.
Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора. С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.
Составление заявки
Этот документ не имеет строго установленной формы, но в нём обязательно должна быть указана вся необходимая информация. При оформлении заявки от физического лица на подключение с мощностью не больше 15 кВт, в документе должно быть отображено следующее:
- Личные данные заявителя, которые включают фамилию, имя и отчество.
- Нужно отразить паспортные данные — серию, номер, дату и место выдачи.
- Указывают место жительства.
- Нужно перечислить то оборудование, которому необходимо обеспечить электропитание, а также указать месторасположение.
- Сроки запуска энергопотребляющих объектов.
- Нужно сообщить максимальное значение мощности для каждого.
Частные лица обычно осуществляют такое подключение для обеспечения бытовых потребностей. Для предприятий, индивидуальных предпринимателей и остальных людей может потребоваться подключение устройств, имеющих общую мощность не более 100 кВт. В документе должна быть освещена такая информация:
- Пишут реквизиты заявителя. Для юридических лиц требуется номер записи в ЕГРЮЛ и точное наименование организации. ИП должен написать свой номер в Едином реестре индивидуальных предпринимателей и дата внесения информации в ЕГРИП. Физические лица должны принести свои паспортные данные, фамилию, имя, отчество.
- Нужно перечислить все энергопринимающие устройства и указать для каждого из них максимально допустимую мощность и точное место расположение.
- Организация или индивидуальный предприниматель должны указать свой официальный адрес. Для граждан необходимо сообщить о месте проживания.
- Нужно зафиксировать сроки введения в эксплуатацию энергопотребляющих объектов. При этом нужно составить поэтапный график использования мощностей, которые предоставляются. Сетевая организация на основании заявки должна ждать в каждый момент времени значение предельно необходимой мощности.
- Нужны данные о категории надёжности каждой единицы оборудования.
- Указывают вид экономической деятельности для того, чтобы сетевая организация могла примерно представлять себе характер использования предоставляемой электроэнергии.
Нужно внести свои предложения о порядке оплаты услуг. Если необходима рассрочка, то для этого потребуется заключить соответствующее соглашение. При подключении объектов суммарной мощностью до 750 кВт заявление пишется аналогичным тому, как это делается при необходимости энергоснабжения до 100 кВт.
Подключение к ЛЭП можно провести несколькими способамиИсточник gvozdem.ru
Наши события
31 марта 2023, 10:50
RusCable Live – Черное зеркало кабельного рынка. Что не так в отражении? Эфир 31.03.2023
30 марта 2023, 10:32
Аварийность и смертность на предприятиях электроэнергетики в 2022 году
28 марта 2023, 08:22
RusCable Insider #306 – Новый игрок на рынке СКС СегментЛан, системный подход “УНКОМТЕХА” и почему “Людиновокабель” против “выжигания” кабельного рынка?
24 марта 2023, 11:20
RusCable Live – Приоритеты монтажников и реальный выбор. Эфир 24.03.2023
23 марта 2023, 19:46
RusCable Insider #305 + 3 видео! Отечественная кабельная оболочка на 110 кВ, настанет ли время алюминия в кабеле и НПП “Спецкабель” в открытой студии Кабель.FM
21 марта 2023, 17:58
Испытания на честность Ассоциацией “Электрокабель”. Все о программе сличительных испытаний
Временный кабель для освещения
Рассмотрим марки кабельных изделий, которые удобно использовать для электроподключения временных осветительных устройств в различных условиях.
Марка ПВС — это соединительный провод с медными мультипроволочными скрученными электропроводниками (2-5 шт.) в изоляции и внешней оболочке из полимерного ПВХ. Благодаря своей гибкости изделие часто служит для создания временных электролиний для освещения (до 380 В) внутри помещений. Влагозащищенность ПВС, стойкость к плесени и высоким температурам (до +70 С, обычный режим: от -25 до +40 С) допускает возможность монтажа марки для наружных осветительных электросетей на стройплощадке. В этом случае понадобится уложить провод в металлический или пластиковый гофрорукав и разместить его на временных опорах. Срок службы ПВС — 10 лет.
ШВВП- марка имеет схожие с ПВС технические параметры, но меньшее число проводников (2-3 шт.) и может эксплуатироваться при более низких температурах — до минус 40 С. ШВВП выпускается в виде плоского провода.
ПГВВП (ПУГНП) — еще одна разновидность гибкого плоского провода, при помощи которой легко монтировать линии для временного освещения. Марка допускается для работы при -30/+50 С, служит не менее 20 лет.

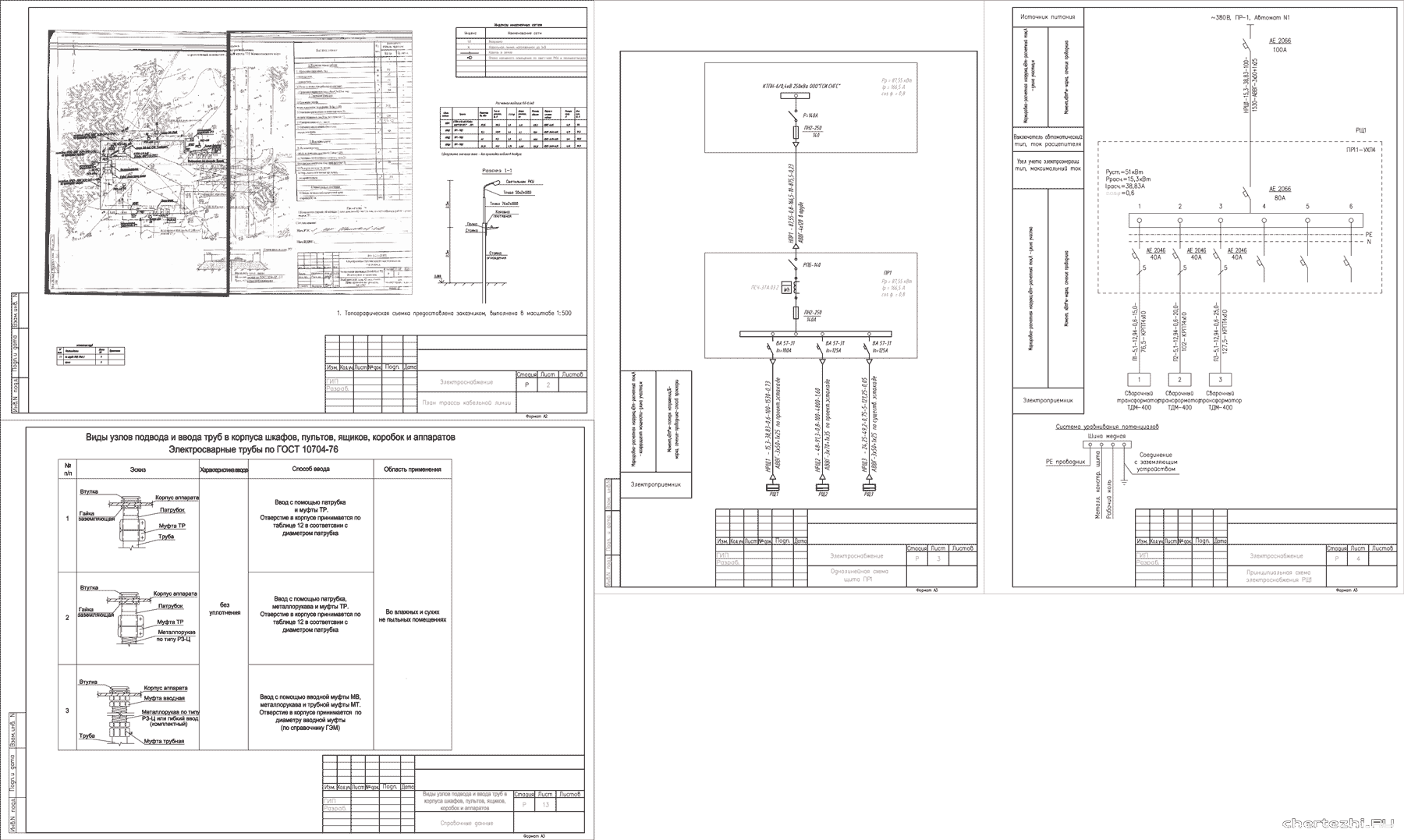

Проект временного электроснабжения строительной площадки
Ни одну инженерную систему, отвечающую за стабильное энергоснабжение какого-либо объекта или строительной площадки, нельзя вводить в эксплуатацию, полагаясь на «авось». Это правило актуально для любых случаев: и когда в строй вводится новый жилой объект, и когда организуется временное электроснабжение строительной площадки на участке, отведенном под будущую застройку. Наряду с этим начинать строительство объекта на территории, не подключенной к централизованной системе энергоснабжения, в настоящее время тоже не принято.
Учитывая все вышеперечисленное, в перечень задач, стоящих перед застройщиком, планирующим в ближайшее время приступить к строительным работам на своем участке, добавляется еще два вопроса первоочередной важности:
- Первый вопрос заключается в необходимости получения разрешений на электрификацию строительного объекта.
- Второй – в необходимости разработать и согласовать проект временного электроснабжения строительной площадки, который понадобится для обеспечения строительного объекта достаточным объемом электрической мощности.
Роль временного электроснабжения при строительстве современных объектов
Для чего же необходимо электричество на строительной площадке? На самом деле задач, которые решаются на строительном объекте с помощью электричества, существует великое множество:
- освещение территории строительного объекта в темное время суток;
- обеспечение электричеством основного и вспомогательного электрооборудования (подъемные механизмы, дрели, бетономешалки и т. д.);
- отопление строительных бытовок и многое другое.
Если говорить более обобщенно, то проектирование систем электроснабжения строительных площадок нацелено на то, чтобы сделать строительную площадку более функциональной и полностью независимой от автономных источников электроснабжения (дизельные генераторы, сварочные генераторы и так далее).
Установить на строительном объекте энергопринимающее оборудование, в принципе, не сложно. Гораздо сложнее получить необходимые разрешения и уладить многочисленные формальности, связанные с разработкой и оформлением документации. Во-первых, представитель застройщика (или сам застройщик) должен определить объем электрической мощности, в которой буден нуждаться его объект на период строительства. Во-вторых, заказчик должен посетить ближайшее представительство местной электросетевой компании, в котором ему выдадут разрешение на временное электроснабжение и разработают технические условия.
В технических условиях прописываются требования, соблюдение которых должен обеспечить заказчик перед выполнением технического присоединения. Также в технических условиях содержится информация, которую в своей деятельности используют проектировщики, занимающиеся разработкой проекта на временное электроснабжение объекта. От требований, прописанных в технических условиях, напрямую зависит устройство временного электроснабжения, а также особенности установки энергопринимающего оборудования. Без технических условий к проектированию системы профильные специалисты не приступают, в принципе.
Особенности электропроекта
В проектной документации на временную систему энергоснабжения содержатся сведения о суммарной потребляемой мощности, о рабочих характеристиках энергопринимающего и распределительного оборудования, а также технологические рекомендации по его установке. Также электрические схемы содержат подробные сведения о точке присоединения, о системах защиты и о рабочих характеристиках защитного оборудования.
Эта информация имеет первостепенное значение для построения максимально безопасной электроустановки. А обеспечение безопасности – это ключевая задача и электромонтажников, и проектировщиков. В этой связи проектирование сетей электроснабжения для строительных площадок должны выполнять исключительно профильные специалисты, имеющие соответствующие разрешения.
