Ввод воды в дом: описание возможных схем

Существует два типа ввода холодной воды в дом, используемых специалистами:

1. с использованием централизованной системы;
2. децентрализованный ввод воды.

В первом случае происходит подключение воды с использованием центрального водопровода. При этом используются центральные магистральные сети, которые находятся в непосредственной близости от подключаемого дома.

Децентрализованный метод используется, когда системы водоснабжения находятся далеко от построек. В этом случае подключение осуществляется через скважину или колодец, организованные заранее.

При использовании централизованного подключения водоснабжения все действия по присоединению к магистрали в обязательном порядке согласуются с водоканалом. Помимо оформления разрешительной документации потребуется уточнить, каковы условия подключения, а также следующую информацию:

• подходящая глубина залегания;
• уровень давления в системе;
• оптимальная схема подведения.

При использовании централизованной схемы подключения воды на конечном этапе потребуется установить счетчик. Существующие правила разрешают в случае наличия в доме подвала, а также его нахождения ближе, чем в пяти метрах от края участка, установить измерительный прибор в подвале. Если жилое помещение расположено дальше указанного норматива, придется соорудить колодец, предназначенный для установки счетчика.

Нормы проектирования и монтажа

Детальная инструкция по монтажу внутренних систем водоснабжения содержится в уже знакомом нам своде правил 30.13330.2016, являющемся актуализированным изданием советского СНиП 30-летней давности.

Дополнительная информация найдется в СП 40.101.96; этот документ регламентирует проектирование водоснабжения из полипропиленовых (PPRC) труб. Для удобства читателей мы сведем не затронутые ранее требования в единый список.

• Для унитазов и писсуаров можно использовать воду непитьевого качества;
• В промышленном водоснабжении рекомендуется предусматривать повторное и оборотное использование воды;
• Трубы холодного и горячего водоснабжения нуждаются в теплоизоляции (в первом случае для уменьшения количества конденсата, во втором — для сокращения теплопотерь;

Изоляция внешних и внутренних водопроводов

• Вводы водоснабжения в местах их прохода через фундамент на влажных грунтах должны снабжаться сальниками;
• Все трубопроводы (за исключением внутриквартирных подводок), соединения, регулирующая и контрольно-измерительная арматура должны оставаться доступными для ремонта и визуального осмотра;

Розливы и арматуру нужно монтировать открыто

• Водоснабжение и водоотведение в жилых зданиях и постройках прочего назначения могут прокладываться вместе только в проходных каналах. При этом водопровод монтируется над канализацией. Там, где в силу каких-либо причин необходимо обратное расположение участков инженерных систем, водопровод должен прокладываться полимерными трубами с раструбами под сварку или клеевое соединение. Механические фитинги под запретом;
• Розливы должны монтироваться с уклоном 0,002 (при ограничении по высоте — 0,001) и снабжаться сбросами в нижних точках;

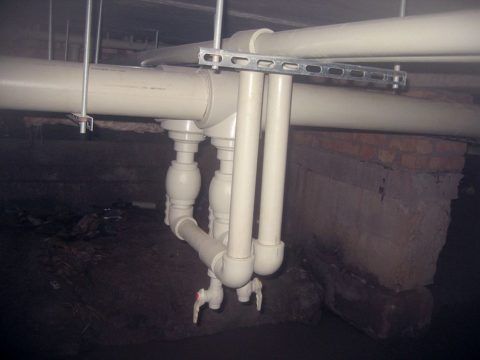

Уклон и наличие сбросников позволяют осушить розлив на время ремонта

• Полотенцесушители могут подключаться к подающим стоякам ГВС только при условии установки перемычек и отсекающих приборы кранов;
• Разбор воды из циркуляционных стояков запрещен;
• Водопроводы ГВС должны снабжаться компенсаторами удлинения при нагреве. На стальных трубопроводах применяются, как правило, сильфонные компенсаторы, на полимерных — самокомпенсирующие изгибы (Г-, П-образные и кольцевые);

Устройства для компенсации термического удлинения металлических трубопроводов

Применяющиеся арматура и трубы должны обеспечивать расчетный срок службы системы водоснабжения в 25 лет при температуре +75°С и 25 лет при +20°С;

• Водоснабжение административных зданий, бытовых и хозяйственных помещений предприятий по полипропиленовым водопроводам запрещено;
• Противопожарные внутренние трубопроводы должны монтироваться исключительно металлическими трубами (за исключением чугунных);
• Водосчетчик на вводе в здание или в отдельное помещение должен комплектоваться установленным перед ним механическим фильтром.

Перед счетчиком установлен механический фильтр

Какие проблемы могут возникать, если отказаться от услуг сантехника?

Нередко при отказе от услуг профессионального сантехника возникают проблемы. Зачастую ввод холодной воды в дом осуществляется в непосредственной близости от канализации на небольшой высоте от поверхности.

В результате трубы подвода воды оказываются залитыми в пол. То есть все отводы будут внутри стяжки. Например, в рассматриваемом случае труба полиэтиленовая для холодной воды. И здесь используются компрессионные фитинги. Можно, конечно, припаять, но вы можете такие фитинги просто не найти в своем регионе. И придется вам ставить компрессионные, но их нельзя заливать в пол. Вот и возникнут сложности.

Подключение частного дома к центральному водопроводу – последовательность проведения работ

Дом можно подключить к центральной магистрали не дожидаясь получения плана на прокладку трубопровода, есть несколько способов решения данной задачи.

Хотя прерогативой на подключение водоснабжения и врезки в водопроводную магистраль обладает водоканал, которому за полтора-два часа работы придется выкладывать немалую сумму, данные работы можно провести с помощью специалистов в других организациях или наемных рабочих при соблюдении технических условий. Подключение к водоснабжению частного дома должно производиться в следующем порядке:

• Выбирается методика врезания в магистраль, наиболее простым вариантом является использование накладных хомутов на магистрали из пластиковых или стальных труб. Следует отметить, что врезка в трубопровод под давлением, предполагает использование специальных устройств, основанные на методике сверления трубопровода через накладные хомуты.
• Выбирается материал трубопровода, который нужно заказать длиной от точки водозабора до дома, обычно предпочтение отдают легким, прочным и не поддающимся коррозии трубопроводам из полиэтилена низкого давления ПНД.
• Приобретаются необходимые приборы учета и компрессионные фитинги, являющиеся основными элементами арматуры для подсоединения трубопроводной магистрали из ПНД.

Рис. 7 Прокладка трубопровода своими руками – проведение земляных работ

• Устраивается колодец из бетонных колец в месте, где должно проводиться врезание, аналогично выкапывается яма нужной глубины около фундамента дома, в котором сверлится отверстие для ввода трубы в дом.
• С помощью специальной техники (траншеекопатели, малогабаритные экскаваторы) или своими руками выкапывается траншея нужной глубины, в которую помещается ПНД трубопровод. После подсыпки песка в траншеи уложенный на песчаную подушку трубопровод закапывают, при небольших глубинах залегания используют кабельный обогрев трубопровода или теплоизоляцию, засыпку не проводящими тепло материалами (керамзит).
• ПНД труба подключается к магистрали через фитинг с запорным краном вместе с опломбированными приборами учета, после чего вода может быть подана в дом.

Соединение труб

Что касается соединения разных видов труб. В этом тоже нередко возникают проблемы. Например, нет заводского переходника, чтобы перейти с асбестовой трубы на пластиковую (сейчас про канализацию). В таких случаях приходится изобретать.

Можно, конечно, не ставить асбестовую трубу, вместо нее взять трубу оранжевого цвета для наружных работ, и спокойно ее завести в дом. Внутри помещения уже осуществляется переход на нужный диаметр.

Однако если все-таки принято решение осуществлять ввод асбестовой трубой, для перехода с нее на пластиковую трубу без использования переходника можно поступить следующим образом. На полуметровый отрезок пластиковой трубы наматывается трубная изоляция из вспененной резины, фиксируется проволокой, смазывается обильно силиконом и плотно вставляется в асбестовую трубу с непрерывным прокручиванием. В этом случае обеспечивается качественная герметичность на длительный срок. Объясняется это тем, что все материалы синтетические: резина, силикон, пластик, асбест длительное время не поддаются разрушению.

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

• количество точек водоподачи в доме;
• необходимость и число коллекторов;
• мощность насосов и емкость водонагревателя;
• размеры труб;
• характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Устройство домового ввода

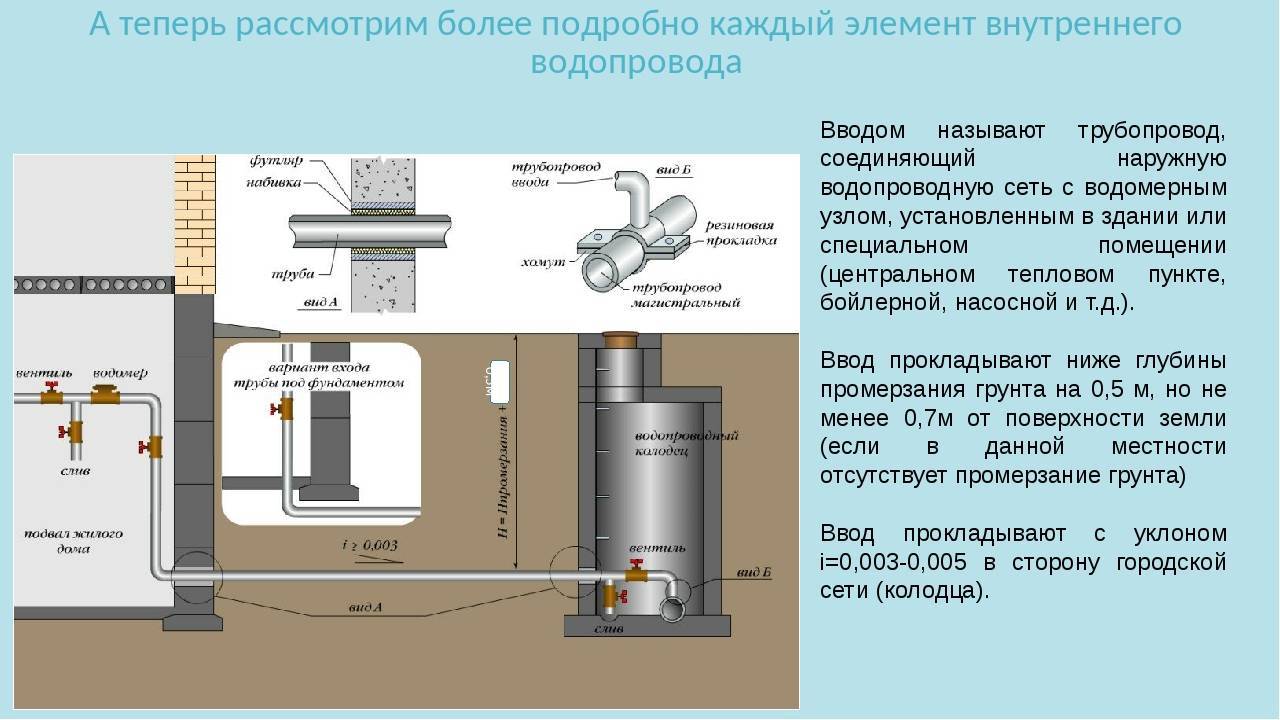

Вводом называется подземный участок сети от наружной магистрали до водомера, установленного в здании.

Диаметры труб для вводов водопровода в здания определяются расчетом по максимальному часовому расходу воды. Вводы выполняют из чугунных водопроводных труб. Допускается применение стальных труб с наружным покрытием битумной изоляцией для предохранения их от коррозии.

В жилых домах устраивают один ввод водопровода с уклоном 0,003 в сторону наружной сети, чтобы его можно было опорожнить.

Внутренние водопроводные сети в жилых зданиях высотой более 16 этажей, в зданиях, оборудованных зональным водопроводом, и в зданиях, в которых установлено более 12 пожарных кранов, должны быть присоединены к наружной кольцевой сети не менее чем двумя вводами.

При устройстве двух и более вводов они должны присоединяться к различным участкам наружной сети и между вводами на наружной сети следует устанавливать отключающие задвижки на случай аварии с одним из вводов. На каждом из вводов внутри здания должны быть установлены обратные клапаны. При наличии двух вводов и необходимости установки в здании насосов для повышения давления в водопроводной сети, вводы должны быть объединены перед насосами.

Если в здании имеется подвал, ввод прокладывают в проеме через фундамент (рис. 1, а). Если нет подвала, ввод прокладывают в грунте под фундаментом (рис. 1, б), так как обычно глубина заложения наружной сети водопровода больше глубины заложения фундамента.

В том случае, когда ввод прокладывают в проеме через фундамент или стену, там заделывают стальной патрубок (рис. 2) большего диаметра, чем ввод, и через этот патрубок прокладывают трубу.

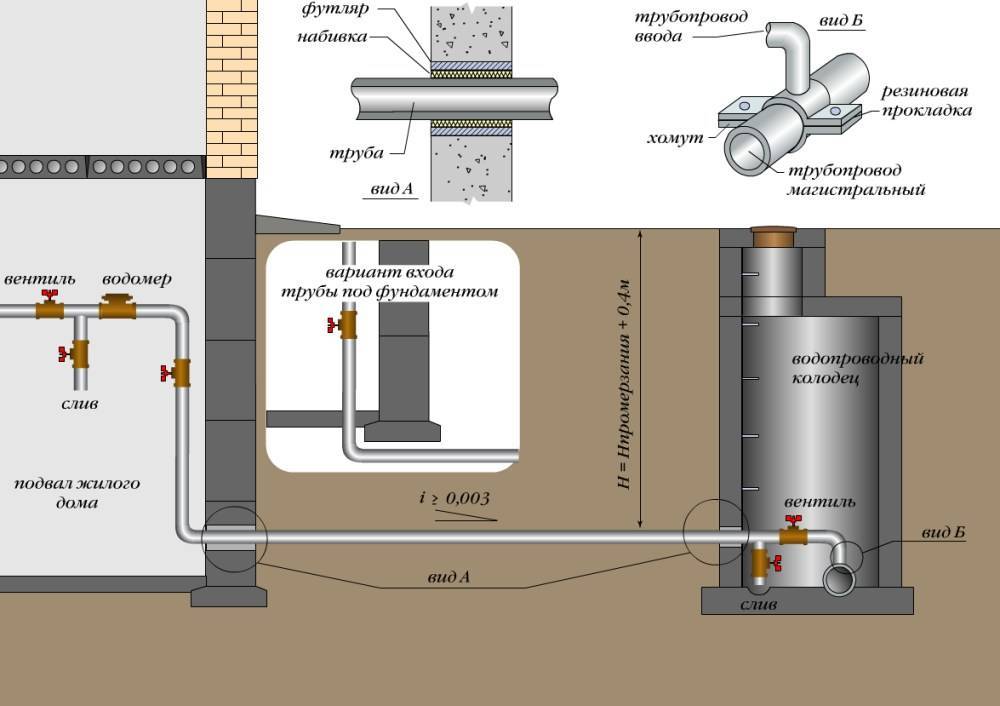

Рис. 1. Схема прокладки ввода в здание: а —через кладку фундамента, б — в грунте под фундаментом; 1 — первый вентиль, 2 — водомер, 3 — спускной кран, 4 — второй вентиль, 5 — ввод

Рис. 2. Заделка ввода в кладке фундамента:
1 — мятая глина, 2 — цементный раствор, 3 — смоляная прядь, 4 — стальной патрубок

Патрубок предохраняет ввод от разрушения при осадке здания. Пространство между вводом и патрубком заделывают смоленой прядью, мятой глиной, а также цементным раствором слоем 2—3 см.

К городской сети ввод присоединяют при помощи тройников, заранее установленных на ней, врезая тройники в городскую сеть, или при помощи седелки, а в конечных точках —при помощи отводов, установленных на линии городского водопровода. На каждом ответвлении водопровода в сторону здания около места присоединения к сети устанавливают задвижки для выключения ввода. Все места соединений с магистральной городской сетью, а также задвижки должны быть доступны для осмотра, ремонта и управления, поэтому их помещают в бетонные, железобетонные или кирпичные колодцы.

Рис. 3. Прикрепление седелки к водопроводной трубе:
1 — хомут, 2 — седелка, 3 —кран, 4 — сверлильный прибор

В отдельно стоящие жилые и общественные здания вводы прокладывают непосредственно от уличной сети.

Ввод диаметром менее 100 мм к городской сети присоединяют при помощи седелки (рис. 3), просверлив отверстия в трубопроводе наружной сети, без выключения водопровода.

Седелку присоединяют к водопроводу при помощи хомута. К седелке привертывают пробочный кран, а к нему — сверлильный прибор. Сверло вводят через открытый кран и просверливают в трубе отверстие требуемого диаметра. После этого сверлильный прибор снимают, кран закрывают и к нему присоединяют ввод в здание или дворовую сеть водопровода. В месте расположения седелки устраивают колодец, чтобы обеспечить доступ к крану.

Если к городскому водопроводу требуется присоединить дворовую линию диаметром 100 мм и более, то приходится выключать соответствующий участок городской сети для установки на нем фасонных частей.

Ввод надо прокладывать перпендикулярно фундаменту здания; он должен иметь наименьшее протяжение.

Санитарные узлы зданий

Для изображения на строительных чертежах трубопроводных систем кухонных и санитарных узлов, а также требующих пояснений других участков сантехсистем зданий и сооружений, используются фрагменты, по которым производится монтаж трубопроводов. Ниже приведено изображение фрагмента плана санузла с трубопроводными системами горячего и холодного водоснабжения, с указанными установочными размерами, подводками к приборам и стояками.

Фрагмент монтажного плана санитарного узла

План санузла содержит разрезы и , а также выносной элемент с канализационными трубопроводами. Стояки с их установочными размерами более подробно изображены на выносном элементе. На разрезах и плане приведены все необходимые для практического монтажа системы данные, а именно: установочные размеры, расстояния от арматуры и центров фасонных частей до ответвлений и осевых линий пересечений, а также раструбные соединения труб.

План санитарного узла

Выносной элемент

Разрез санузла 1-1

Разрез 2-2

Помимо всего прочего к монтажным планам добавляют спецификацию всех нужных материалов, комплектовочную ведомость, схемы поэтажной разводки трубопроводов. В комплектовочной ведомости с помощью графического изображения приводятся детали трубопроводной системы с указанием необходимых размеров, диаметров и изгибов труб, а также их заготовительная и монтажная длина.

Схема этажной разводки водопровода

Комплектовочная ведомость

Спецификация материалов

Под заготовительной длиной подразумевается та длина, которую деталь трубопровода имеет в выпрямленном состоянии.

Под монтажной длиной подразумевается та длина, которую деталь трубопровода имеет между концами прямого отрезка, причем без установленной арматуры. Кроме того, монтажная длина – это также расстояние между точками пересечения осевых линий, или расстояние до точки пересечения от конца гнутой детали.

Под строительной длиной подразумевается тот размер, которым определяется расположение детали по отношению к детали смежной с ней. Кроме того, она определяет расстояние между прибором (кухни, санузла) и осью стояка, или стояком и центрами соединительных частей разводящего трубопровода.

Заготовительная и монтажная длина

В производственных, а также общественных и многоэтажных жилых зданиях для повышения в системах водоснабжения напора воды, нередко монтируются центробежные насосы. К чертежам в таких случаях прилагается также чертежи их установки.

Составление проекта

Схема подключения участков к водопроводу

Для проектирования водоснабжения придется привлечь специалистов – проектную группу водоканала. Состоять он будет из следующих элементов:

• смета с ведомостью ресурсов;
• графическое отображение плана и пояснительная записка;
• заказная спецификация.

Оформление врезки происходит по следующему плану:

1. В водоканал представляют план участка 1:500.
2. Составляют заявление о подключении к водопроводу, прикладывают документы на землевладение и права собственности. Через месяц получают отказ или одобрение с условиями подключения: диаметр труб, место врезки.
3. Обращаются в санстанцию вместе с полученными документами и составляют заявление на получение заключения о врезке.
4. Составляют проект подключения и регистрируют его в санстанции.
5. Коммунальная система на основании документов выдает разрешение на проведение строительных и земельных работ.

Принципы работы и полезные советы

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам

• В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
• Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
• При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
• Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

• Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
• Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
• Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
• Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.

Разрезы и схемы канализации

На схемах стояков, а также на разрезах канализационных систем отображается расположение стояков и трубопроводов по отводам и стоякам. С помощью букв и на том разрезе, который изображает следующий к канализационному колодцу отводящий трубопровод, обозначены места, где от магистральной трубы есть ответвления. Кроме того, на этом разрезе указаны такие данные, как диаметры труб, места установки ревизий, прочисток и прочей арматуры, а также уклоны и длины участков.

Буквами и , которые указаны по канализационным стоякам … на разрезах обозначены те места, где к основному отводу в канализационный колодец присоединен стояк. То место, где присоединяется отвод от раковины, обозначено буквой . Сифон (гидравлический затвор), расположенный перед раковиной , изображен на разрезе по отводу от раковины.

Разрезы канализации

Схемы содержат также указания тех мест, где по этажам к санитарным приборам должны быть проложены ответвления от стояков. Схема стояков канализационной системы ( ) содержит указания мест монтажа ревизий и расположения отводов. Для обеспечения вентиляции стояков используются асбестоцементные трубы, имеющие диаметр миллиметров. Наружу они выводятся через чердак, а для их завершения используются флюгарки.

Схемы стояков канализации

Устройство системы

Для успешной и бесперебойной работоспособности системы рекомендуется провести правильное конструктивное расположение трубопровода. Чаще система обустраивается из заводских труб. Существуют определенные требования, предъявляемые к обустройству водоснабжения:

• прочность, чтобы выдержать внешние и внутренние нагрузки;
• герметичность;
• гладкая поверхность внутренних стенок, что снижает потерю напора на трение;
• долговечность.

Используемый расходный материал должен быстро и легко собираться на месте обустройства системы. Сеть водоснабжения должна удовлетворять требованиям повышенной экономичности. Напорные трубы подбирают с учетом сопротивления воды. Чтобы рассчитать рабочее давление, учитывается метраж всей сети, диаметр используемого трубопровода. Подсчеты можно проводить самостоятельно либо обратившись за помощью к специалистам.

С учетом требований, предъявляемых по отношению к монтажу расходного материала, трубы должны обладать нужной прочностью. Это позволит им выдерживать давление, оказываемые со стороны почвы, включая прогиб собственного веса. При этом учитываются возможные нагрузки, оказываемые со стороны транспорта

Герметичность труб и стыков – важное условие успешной и экономичной работоспособности сети. При несоблюдении герметичности наблюдаются лишние затраты жидкости, что способствует повышению стоимости эксплуатации сети водоснабжения

К утечке воды из системы может привести подмыв грунта и серьезная авария на трасе. Для обустройства рассматриваемой системы, чтобы обслужить любой объект, используют трубы, выбор которых зависит от следующих критериев:

• объем подаваемой жидкости;
• тип грунта;
• рабочее внутреннее давление.

Поэтому для систем водоснабжения могут использоваться разные типы труб, с учетом условий местности, где ведутся строительные работы. Для благоустройства наружного водопровода используют стальные, железобетонные и чугунные трубы. Можно проложить трубопровод из синтетических труб. Чтобы сделать правильной выбор, предварительно рекомендуется ознакомиться с эксплуатационными характеристиками всех типов труб.

Летний водопровод: составные части

Основные части летней схемы водоснабжения следующие:

• Пластиковый, полипропиленовый или полиэтиленовый трубопровод диаметром от 2 до 2,5 см. Чаще всего применяются белые трубы ПВХ. Для элементов расположенных над поверхностью почвы лучше воспользоваться гибкими шлангами. Это будет гораздо практичнее и удобнее.
• Краны и фитинги должны идеально подходить по диаметру к трубопроводу во избежании протечек
• Насосное оборудование должно подбираться, исходя из качества используемой воды и параметров самого насоса. Для летних систем используются поверхностное или погружное насосное оборудование (к примеру насосы Малыш и Ручеёк)
• Фильтры используются для исправной работы насоса. Большинство современного оборудования может не выдержать качества используемой неочищенной воды.

Устройство и схема вводов водопроводной сети

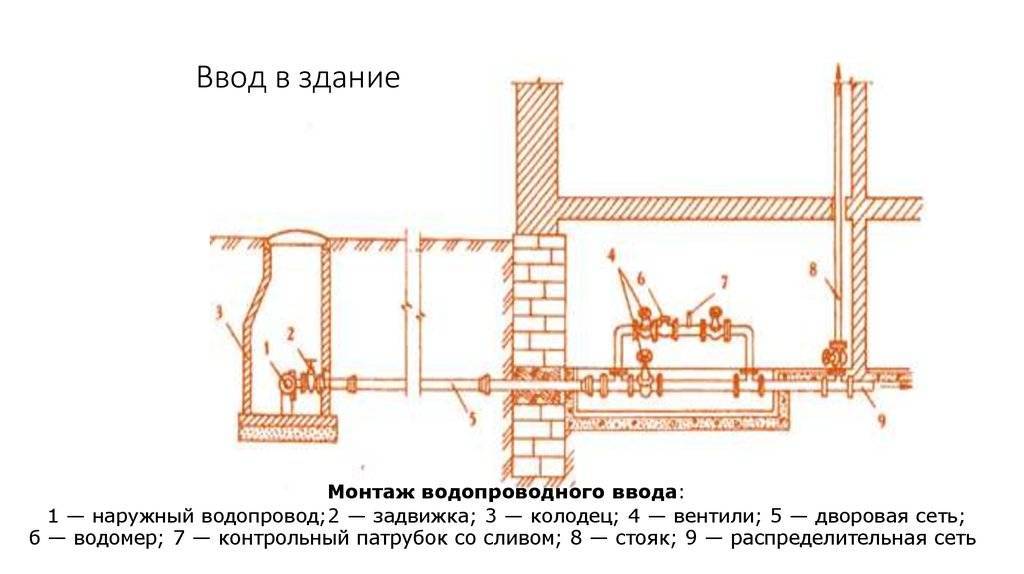

Ввод трубопровода через кирпичную стену

Вводный участок соединяет внешнюю водопроводную сеть от точки подключения до водоизмерительного узла или перекрывающего элемента. В комплекс входит и заделка прохода труб в дом.

Существует два вида введения магистрали водообеспечения в здание: от центральной сети либо от локального источника воды. Децентрализованный способ применяется, когда водоснабжающие системы располагаются далеко от построек. Подсоединение выполняется от скважины либо колодца. Таким способом обычно запитываются частные дома, в них обустраивают единственный ввод.

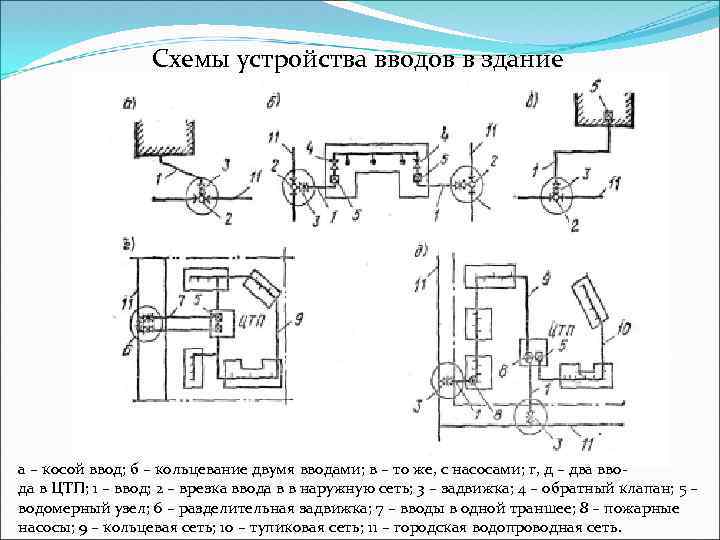

В высотных зданиях каждое подсоединение водоснабжающей магистрали приходится на 400 и меньше квартир. Количество вводных участков зависит от режима предоставления влаги потребителям:

Число вводов	Возможность установки
Один	В строениях, внутри которых есть тупиковые магистрали и меньше 12 пожарных кранов.
Два и больше	Внутри зданий больше 16 этажей, а также в постройках, оснащенных зонной водопроводной системой и там, где предусмотрено больше дюжины пожарных гидрантов.

Общее число вводов определяется выбранной схемой водопровода. В жилых и общественных зданиях стандартной постройки обычно один вводный узел.

В месте соединения ввода и внешней части водопроводной сети обустраивают колодезный резервуар диаметром не меньше 70 см для размещения запорной арматуры. Это может быть вентиль или задвижка, позволяющие в любой момент перекрыть водный поток.

При установке двух и более вводов их подсоединяют к разным участкам внешней кольцевой магистрали, монтируя на ней разделительную задвижку. Если дополнительно установлено напорное оборудование, которое повышает давление внутри водоподающей сети, вводы организуют перед насосами. При этом на объединяющей монтируют запирающие элементы. Они позволят обеспечить влагой все насосное оборудование. Вводы не соединяют, если каждый из них оснащен самостоятельной напорной станцией.

Способы прокладки инженерных сетей

СП – нормативные документы, разработанные специалистами разных отраслей народного хозяйства для поставки потребителю производимой продукции. В частности, питьевой воды, тепловой энергии, топлива для обогрева и приготовления пищи.

В городе

Способы обеспечения могут быть централизованными и локальными. Централизованные – от общих сетей в многоэтажных и многоквартирных домах, общественных, лечебных и общественных зданиях, на производстве.

Локальные предусмотрены для частных домов на землевладениях в сельской местности или на территории дачных поселков, СНТ, где отсутствует возможность централизованной подачи.

Стоит отметить следующее:

1. В частном земельном наделе собственник может использовать раздельный метод прокладки коммуникаций, при котором каждая сеть прокладывается подземным методом, на определенном расстоянии друг от друга. Несоблюдение этих расстояний не только причиняет неудобства, увеличивая охранные зоны и объем производимых работ, но и представляет потенциальную опасность повреждения других коммуникаций при ремонте уже подвергшейся деструкции.
2. СП предусматривает возможность однотраншейной прокладки – так называемый совместный метод. Но для такой экономии времени и сокращения затраченных усилий необходимо соблюдение определенных требований к каждой из локальных сетей. Учитывается степень изоляции, прочность, толщина стенок, диаметр труб, напор и напряжение в кабелях и антикоррозийные свойства металлических частей.
3. Идеальный вариант для любого типа прокладки – централизованного и локального – совмещенный коллектор. Если учесть его наличие на основном этапе проектирования, не обязательно сразу заниматься водоснабжением и прочими необходимыми для проживания функционалами. Им можно уделить рабочее время и после того, как построен нулевой цикл.

Сваи под здание

Минимальные расстояния при любом способе зависят от нескольких составляющих – глубины закладки, которая диктуется климатическими условиями – возможностью перегрева в южных областях, особенно в летнее время, и замерзания там, где зимой имеет место промерзание почвы или есть вечная мерзлота.

В СНиП учитывается и сложное проектирование, обусловленное позадачностью грунта. Для таких случаев предусмотрено сооружение проходных туннелей. Дистанция до фундамента жилого дома определяется по специальной таблице, приведенной в СП 42.13330.2011. В ней даются точные отступы для фундамента здания от водопровода.

Особенности расположения колодца на участке

Для получения качественной воды очень важен правильный выбор места обустройства колодца. Для выбора места расположения источника водоснабжения выработаны следующие критерии:

1. оптимальное и удобное место на участке;
2. допустимое расстояние между колодцами водопровода и различными объектами;
3. величина расстояния от возможных источников загрязнения.

Кроме того, колодец должен полностью обеспечить потребности в воде, не мешать соседям и проезду, не влиять на ближайшие колодцы.

Самый простой вариант – один колодец для осмотра, который позволяет контролировать подключение водопровода к дому на вводе в строение. Максимальная величина расстояния между колодцами водопровода составляет 15 метров. Если для проводки трубопроводов понадобится изменение направления, то строится специальный колодец. В местах поворота необходимо тщательно выполнять сопряжение трубопроводов, чтобы избежать засоров в этих проблемных местах.

Расстояния от колодца до объектов участка должны составлять не менее:

• колодец – компостная яма – 50 метров;
• колодец – туалет — 30 метров.

В качестве питьевой воды из колодца необходимо строго соблюдать расстояния от источников загрязнения. Все нормы тщательно прописаны в СНиП, в которых учитываются не только объекты на своем участке, но и на участке соседей.
